BRUKSANVISNING 1050268 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

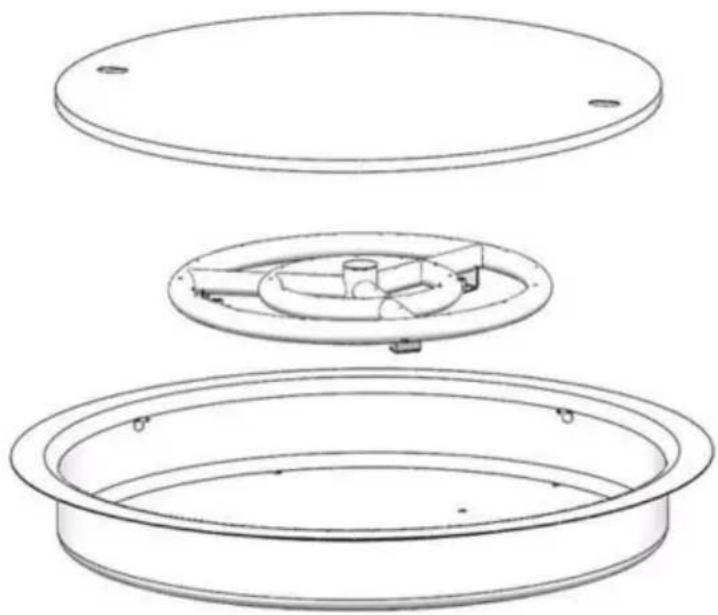

BRANDGRÅNSBRÄNNARE/PANOR

MODELL:1050265,1050268

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

[e-mail]

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

FÖRSIKTIGHETSÅTGÄRDER FÖR INSTALLATION

BEHÅLL DENNA MANUAL FÖR FRAMTIDA REFERENS

Varning: Endast för utomhusbruk

FARA FÖR KOLMONOXID

Denna apparat kan producera kolmonoxid som inte har någon lukt.

Att använda den i ett slutet utrymme kan döda dig.

Använd aldrig denna apparat i ett slutet utrymme.

som husbil, tält, bil eller hem.

Om du luktar gas:

1. Stäng av gasen till apparaten.

2. Släck eventuell öppen låga.

3. Om lukten fortsätter, håll dig borta från apparaten och ring omedelbart din gasleverantör eller brandkår.

WARNING WARNING

justering, ändring, service eller underhåll kan orsaka

Läs instruktionerna för installation, drift och underhåll

noggrant innan du installerar eller servar denna utrustning.

VARNINGFARA

Förvara eller använd inte bensin eller andra brandfarliga ångor och vätskor i närheten av denna eller annan apparat.

En LP-cylinder som inte är ansluten för användning får inte förvaras i närheten av denna eller någon annan apparat.

Lämna inte utan uppsikt under användning.

Använd inte för matlagning.

Följ alla gasläckageprocedurer i denna manual innan

drift.

WARNING: Om informationen i dessa instruktioner inte följs exakt, kan en brand eller explosion leda till skada på egendom, personskada eller dödsfall.

INSTALLATION OCH DRIFTSSÄKERHET

RIKTLINJER

FÖRSIKTIGHET: Det rekommenderas INTE att utomhusbrandfunktioner används när vinden överstiger

25 mph Innan du slår på apparaten, inspektera visuellt brandfunktionen för att säkerställa skräp som löv eller annat brännbart material

har inte inne i funktionen som kan stöta och avge glöd

när brandfunktionen vrids. Se också till att alla personer som står nära brandfunktionen är medvetna om att du kommer att slå på brandfunktionen innan du faktiskt sätter på den.

Installation och reparation bör utföras av en kvalificerad servicepersonal.

Apparaten bör inspekteras före användning och minst årligen av en kvalificerad servicepersonal. Mer frekvent rengöring kan vara

krävs vid behov. Det är absolut nödvändigt att apparatens kontrollfack, brännare och cirkulerande luftkanaler hålls rena.

• Installera INTE skadade komponenter.
• Installera INTE ofullständiga komponenter.
• Installera INTE ersättningskomponenter.

Se till att apparaten är installerad så att ventilationsöppningen vid enhetens bas förblir fri från hinder hela tiden och under alla väderförhållanden.

På grund av höga temperaturer måste enheten placeras utanför trafikområden och borta från brännbart material.

Barn och vuxna bör uppmärksammas på risken med höga yttemperaturer och bör hålla sig borta för att undvika brännskador eller antändning av kläder.

Små barn MÅSTE övervakas noggrant när de befinner sig i området för denna apparat.

Kläder eller andra brandfarliga material får inte hängas från apparaten eller placeras på eller nära apparaten.

WARNING: HET UNDER DRIFT OCH EFTER DRIFT. Allvarliga skador kan uppstå!

Lämna INTE i drift utan uppsikt.

WARNING: Använd INTE denna apparat i regn.

FAST BRÄNSLE FÅR INTE BRÄNAS i apparaten.

Fortsätt INTE att använda om du luktar ovanliga lukter, eller har huvudvärk, illamående eller yrsel.

Förvara INTE brännbart material, bensin eller andra brandfarliga ångor/vätskor i närheten av enheten. Tillse tillräckligt utrymme för service och drift.

Kasta INTE tändstickor, papper, sopor eller annat material på apparaten eller lågan.

ANVÄND INTE apparaten om någon del har varit under vatten. Ring omedelbart en kvalificerad professionell servicetekniker för att inspektera apparaten och för att byta ut någon del av kontrollsystemet och eventuell gaskontroll som har varit under vatten.

Inspektera bränsletillförselanslutningen före varje användning av apparaten.

Tillfällig förvaring av denna apparat inomhus är endast tillåten om den har kopplats bort från bränsleförsörjningen (natur- eller gasledning).

SPECIFICATIONER

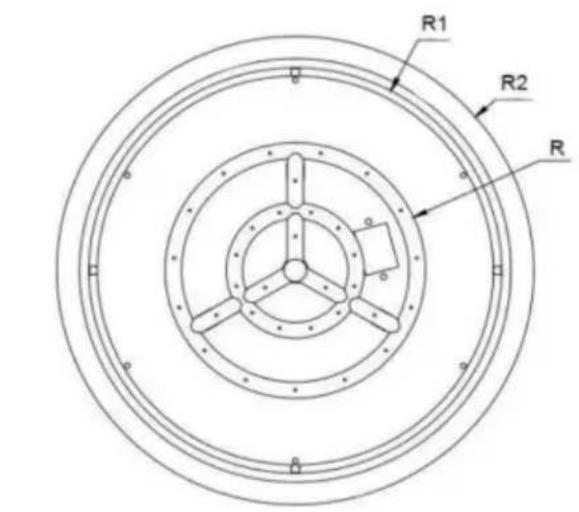

Parametertabell - modell#1050265 1050268

Modell# Installationsstorlek		R	R1 R2		H
1050265	19" 19"	12"		22"	2 3/4"
1050268	24"	24"	/	/	1 16/25"

R1 R2 R

Detta skruvlock gör det möjligt att installera Fire Pit-brännaren med gasutloppshålen vända uppåt eller nedåt beroende på bränsletyp, region och brandfunktion som Fire Pit-brännaren använder. Montera skruvlocket i centrumnavet mittemot gasinloppet. Innan du installerar Fire Pit Burner på gaskopplingen eller skruvlocket, se till att gastejp eller rördope appliceras för att säkerställa att inga gasläckor med Fire Pit Burner-installationen.

Bränsle - Innan du gör gasanslutningar kontrollera att apparaten som installeras är kompatibel med den tillgängliga gastypen.

Gastryck - Rätt ingångstryck krävs för optimal prestanda. Storlekskrav för gasledningar måste göras enligt NFPA51.

Gasanslutning - Ha gastillförselledningen installerad enligt lokala byggregler, om sådana finns. Om inte, följ ANSI (Z)223.1. Installationen bör göras av en kvalificerad installatör som är godkänd och/eller licensierad enligt krav på orten.

Obs: En listad manuell gasavstängningsanordning måste installeras innan apparaten startar

- En liten mängd luft kommer att finnas i gastillförselledningarna. När du tänder apparaten för första gången tar det en kort tid för luft att tömma ur ledningarna. Efterföljande tändning av apparaten kräver inte sådan spolning.

Överväganden vid installation av gasol

På grund av att LP (propan) gas skiljer sig från naturgas finns det några små skillnader i installationsprocedurerna. Dessa skillnader listas här:

1. Installation av en luftblandare. Propan är ett mycket mer flyktigt bränsle jämfört med naturgas. Av denna anledning installeras en luftblandare i inloppet på brännarelementet för att luta ut gasen, vilket också minimerar propansot.
2. Dränering/ventilation av botten av brandfunktionen. Till skillnad från naturgas är gasol tyngre än luft. Eftersom den är tyngre än luft, kommer eventuell "obränd" gasol sannolikt att gå till botten av brandfunktionen. Utan ordentlig dränering/ventilation i botten av brandfunktionen kommer gasol att samlas i botten av branddelen och KOMMER att orsaka en mycket farlig situation. Av denna anledning MÅSTE ventilation i botten av brandfunktionen installeras för att tillåta eventuell oförbränd gasol att strömma ut från botten och därigenom eliminera faran. Se till att installera två ventiler på motsatta sidor, var och en med 18 kvadrattum av ventilation per sida.
3. Eldglasmedia ovanpå Fire Pit-ringen. Det rekommenderas att inte använda mer än ett 2" tjockt lager av brandglasmedia Ovanpå brännarelementet i en gaseldningsfunktion. Ju mindre media det finns ovanpå brännarelementet desto mindre hinder finns det som kan hindra gasol från att antänds i toppen av brandfunktionen Genom att minska djupet på mediet har du minskat risken för att oförbränd gasol kommer till botten av brandfunktionen.

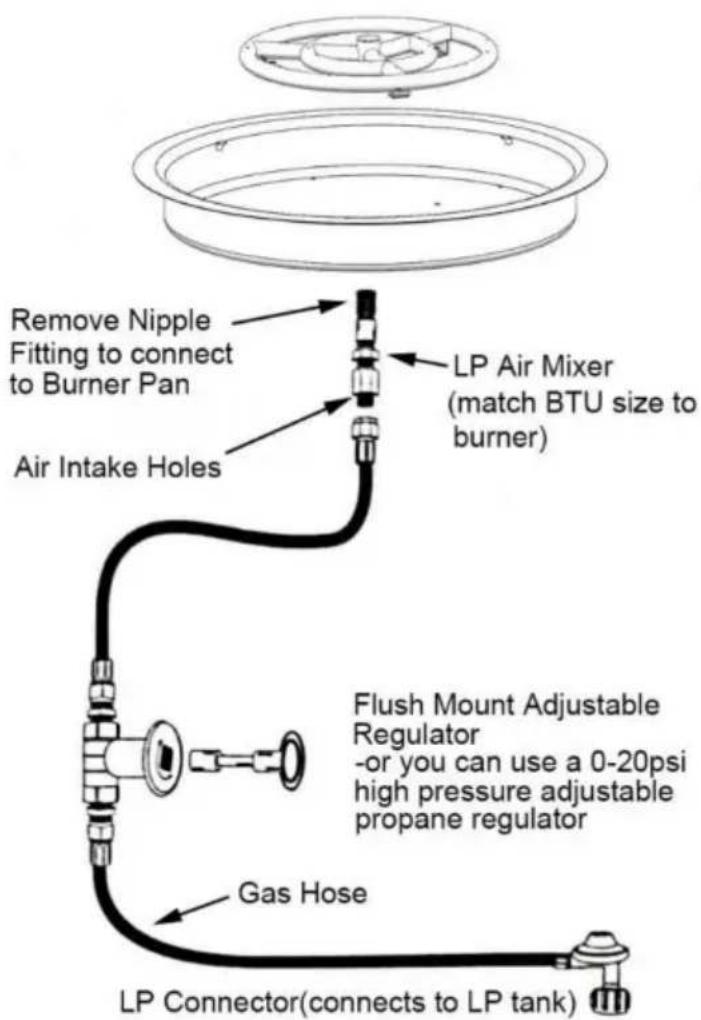

Typisk konfiguration för propan (LP) gaseldstad Installation

1. Tätningstejp - Använd tätningstejp för att täta alla gångade rörskarvar.

2. LP-luftblandare krävs - Propan kräver extra luft blandad med gasen för att brinna rent. Installera luftblandaren med hålen vända bort från brännaren.
   Propanluftblandaren bör vara lika med eller högre i BTU-klassning än brännaren.

3. Korrekt ventilation - Propangas är tyngre än luft. Se till att ventilationshålen i den lägsta delen av din brandfunktion tillåter överflödig gas att rinna av.

4. Gastryck - Mellan 7"WC och 11"WC (0,25 psi till 0,4 psi). Vi rekommenderar en 0-20 psi högtrycksregulator när. Anslutning till en propantank.

1. Spelrum - Håll ett minimum av 36" spelrum på alla sidor och 8' ovanför din brännare. Brännare som är större än 150k BTU bör inte installeras under någon struktur.
2. Fire Glass Depth-Fire glas bör täcka toppen av brännaren på ett djup av 1" till 2".

FÖRSIKTIGHET:

Propan är tyngre än luft och kommer att ackumuleras i icke ventilerade höljen, vilket orsakar förbränningsrisk. Ett minimum av 20 kvadrattum av ventilation krävs vid den lägsta punkten av en sluten brandfunktion för att säkerställa korrekt dränering av oförbränd propangas.

Denna apparat ska endast användas med NATURAL eller LP inloppsgas.

LP- eller CNG-gasförsörjningsflaskan måste vara konstruerad och märkt i enlighet med specifikationerna för LP-gasflaskor eller CNG-gasflaskor från US Department of Transportation (DOT).

Användning eller förvaring av LP- eller CNG-cylindern får inte användas i en byggnad, garage ell något annat slutet område. Cylindrar måste förvaras utomhus i ett väl ventilerat utrymme utom räckhåll för barn. Fränkopplade cylindrar måste ha gångade ventilpluggar tätt installerade.

Gasen måste stängas av vid tillförselcylindern om apparaten inte används. Inspektera slangen före varje användning av apparaten. Slangenheten måste bytas ut innan apparaten tas i drift om det finns tecken på överdriven nötning eller slitage, eller om slangen är skadad.

Slangenheten måste bytas ut mot en ersättningsslangenhet som motsvarar eller är högre än den klassificering som anges på originalslangen.

Gasslangen ska placeras utanför vägar där människor kan snubbla över den eller i områden där slangen kan skadas av misstag.

Förvara eller använd inte en gasflaska i närheten av överdriven värme; cylindern kan bli för varm eller få trycket att stiga. Förvara cylindern i ett säkert upprätt läge.

Cylindrar måste vara helt öppna och trycket kontrolleras av en reducerande tryckregulator för att fungera korrekt.

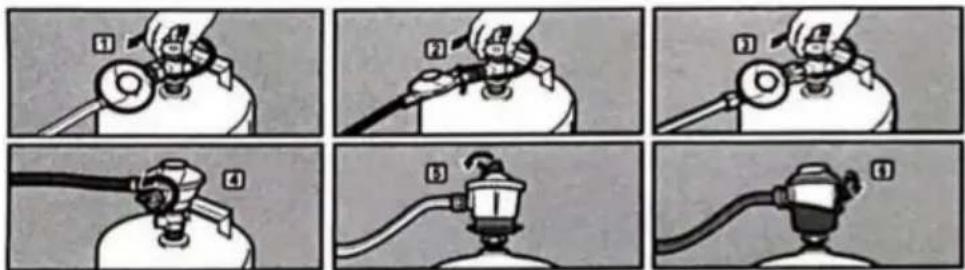

Kontrollerar om det finns gasläckor

-Kontrollera alla beslag och anslutningar.

-Använd inte öppen låga för att kontrollera läckor.

- Använd aldrig tändstickor eller öppen låga för att testa läckor. Använd tvålvatten eller läckagedetektor.

- Vrid ventilen vrid cylinderventilen moturs, flytta ventilen och flytta regulatorspaken till på-läget

-För att kontrollera om det finns läckor, våt beslag med tvål-och-vattenlösning, med en sprayflaska, borste eller trasa. om bubblor bildas, eller om bubblan växer, finns det en läcka. Applicera tvål-och-vattenlösningen på följande anslutningar:

a. Ventil-till-regulator slanganslutning.

b. Anslutning av regulatorslang till regulator.

När läckagekontrollen är klar, stäng av gastillförseln vid källan och skölj av anslutningarna med vatten.

1. STOPP! Innan du tänder denna apparat, läs avsnitten Gascylinder, Viktig information och Höljen.
2. INNAN TÄNDNING: Lukta efter gas runt apparatområdet. Se till att lukta bredvid eldstadens golv eftersom en del gas är tyngre än luft och kommer att lägga sig i eldstadens bas.
3. Tänd en tändsticka och placera den på toppen och utsidan av den övre brännarplattan.
4. Vrid långsamt den manuella gasventilen till läget "ÖPPEN". Eldstadsbrännaren ska tändas mellan 0 och 3 sekunder.

VANLIG FELSÖKNING

Inga Korrigerande åtgård Symptör
1	Luft i gasledningen	Vid nyinstallation kan det ta flera försök att tömma luften.
2 Skräp i gasledningen		Kontrollera att gasledningen är ren (isolering, smuts, plast, överdriven tätning av rör etc.)
3	Gnisttändare behöver justeras	Gnisttändaren måste vara korrekt inriktad med brännarhålen.
4 Låg låghöjd		Gastrycket är för lågt, låt en gasspecialist kontrollera korrekt gastryck.
5	Eldglassvarvning svart	Propan brinner inte rent vilket resulterar i sotavlagringar. Tillsätt en propanluftblandare och skölj sedan eldglaset med en 50/50 vattenvinägerblandning.
6	Flamman är inte jämnt fördelad	Kontrollera om det finns jämn fördelning och djup på brandglaset. Minska eldglasdjupet till 1" över brännaren.

7 Visslande ljud

Detta orsakas vanligtvis av högt gastryck. Att installera en regulator för att minska trycket till det rekommenderade trycket kommer att lösa detta problem. Att dimensionera rätt regulator kräver komplexa beräkningar baserade på källa/ledningstryck, ledningsstorlek och längd och vändningar/böjar i gasledningen.

VARNING: Det kan vara farligt att installera gasapparater. En professionell gasinstallatör måste utföra installationen för att säkerställa säker drift av din brännare. Vi rekommenderar att du arbetar med en certifierad NFI-gasspecialist.

REKOMMENDERADE TILLBEHÖR

Glas Flame Guard - Skyddar lågan under blåsiga förhållanden för renare förbränning av gasen och bättre visuell presentation av lågan.

Eldstadsskydd i rostfritt stål håller löv, fågelspillning och annat skräp borta från eldstaden.

Denna produkt har genomgått strikt fabrikstestning. Om något läckage upptäcks, vänligen sluta använda den omedelbart och kontakta oss för en ersättning.
