Produkttyp	Utomhusbrännare för eld
Märke	Vevor
Modell	1050265 (kompatibel med modellerna 1050262, 1050263, 1050264, 1050266, 1050267)
Användning	Endast utomhus
Bränsle	Naturgas eller gasol (propan)
Rekommenderat gastryck (gasol)	7 till 11 tum vp (0,25 till 0,4 psi)
Brännarmaterial	Rostfritt stål

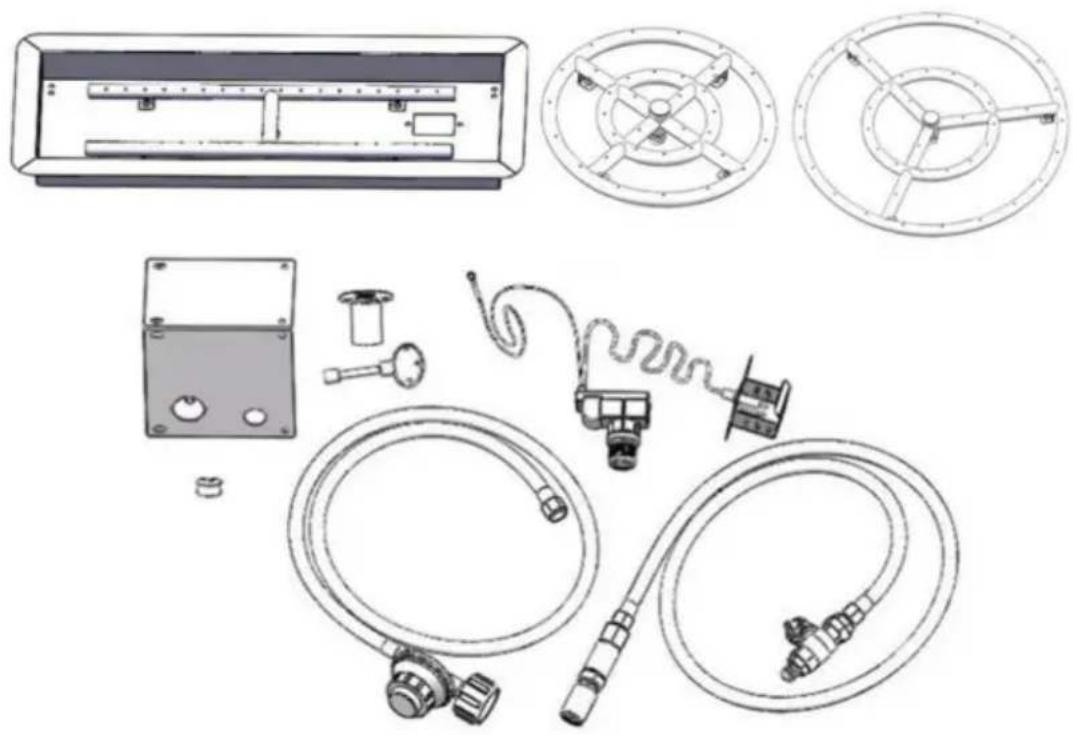

Ingående komponenter	Brännare, eldkärl, regulatorrör 4,4 fot, anslutningsrör 4 fot, avstängningsventil 1/2", luftblandare 1/2", adaptrar, kopplingar, kromad ventil, monteringsplatta
Tändning	Manuell (tändsticka eller tändare)
Säkerhetsavstånd	Minst 36 tum på alla sidor, 8 fot ovanför brännaren
Krävd ventilation (gasol)	Minst 20 kvadrattum vid lägsta punkten i det slutna utrymmet
Rekommenderat djup på eldfast glas	1 till 2 tum ovanför brännaren
Underhåll	Inspektion före varje användning, årlig rengöring av kvalificerad tekniker, läckagesökning med såpvatten
Säkerhet	Använd inte inomhus, risk för kolmonoxid; lämna inte utan uppsikt; använd inte i regn; stäng av gasen vid lukt
Garanti	Teknisk support och elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - 1050265 Vevor

Vilken typ av gas ska jag använda med denna brännare ?

Denna brännare är kompatibel med naturgas och gasol (propan). Använd lämplig regulator för varje gastyp.

Kan jag använda denna brännare inomhus ?

Nej, användning inomhus är strängt förbjuden på grund av risk för kolmonoxid. Använd endast utomhus i ett väl ventilerat utrymme.

Hur kontrollerar man gasläckor ?

Applicera en såpvattenlösning på alla kopplingar. Om bubblor bildas finns det en läcka. Stäng av gasen och dra åt eller byt anslutningar. Använd aldrig öppen låga för att upptäcka läckor.

Varför är lågan svag eller ojämn ?

Detta kan bero på otillräckligt gastryck, luft i ledningen eller skräp. Kontrollera trycket, lufta ur och rengör ledningarna. Om problemet kvarstår, kontakta en gastekniker.

Det eldfasta glaset blir svart, vad ska jag göra ?

Detta indikerar ofullständig förbränning, ofta på grund av luftbrist. Installera en luftblandare för propan och rengör glaset med en 50/50 blandning av vatten och vinäger.

Vilket gastryck krävs för propan ?

Det rekommenderade inloppstrycket för propan är 7 till 11 tum vp (0,25 till 0,4 psi). Använd en högtrycksregulator (0-20 psi) för anslutning till tanken.

Hur installerar jag brännaren i en befintlig eldstad ?

Se till att eldstaden är ventilerad (minst 20 kvadrattum för gasol), applicera tätningstejp på gängorna och fäst brännaren vid gasledningen. Täck brännaren med 1 till 2 tum eldfast glas.

Kan jag använda ved eller kol med denna brännare ?

Nej, användning av fasta bränslen (ved, kol, etc.) är förbjuden. Använd endast gas och eldfast glas.

Hur luftar man gasledningarna ?

Vid första användningen, öppna gasen och tänd brännaren. Det kan finnas en liten luftmängd. Om lågan inte tänds efter några försök, kontrollera om det finns instängd luft genom att kort öppna ventilen utan tändning.

Vilka är säkerhetsavstånden ?

Håll ett minsta avstånd på 36 tum på alla sidor och 8 fot ovanför brännaren. Placera inte enheten under en struktur (tak, träd, etc.) om BTU överstiger 150 000.

BRUKSANVISNING 1050265 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BRANDGRÅNSBRÄNNARE/PANOR

MODELL:1050262,1050263,1050264,1050266,1050267

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

BRANDGRÅNSBRÄNNARE/PANOR

MODELL:1050262,1050263,1050264,1050266,1050267

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

[e-mail]

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

FÖRSIKTIGHETSÅTGÄRDER FÖR INSTALLATION

BEHÅLL DENNA MANUAL FÖR FRAMTIDA REFERENS

Varning: Endast för utomhusbruk

FARA FÖR

KOLMONOXID

Denna apparat kan producera kolmonoxid som inte har någon lukt.

Att använda den i ett slutet utrymme kan döda dig. Använd aldrig denna apparat i ett slutet utrymme, som en husbil, tält, bil eller hem.

Om du luktar gas:

1. Stäng av gasen till apparaten.
2. Släck eventuell öppen låga.
3. Om lukten fortsätter, håll dig borta från apparaten och ring omedelbart din gasleverantör eller brandkår.

Justering, ändring, service eller underhåll kan orsaka

Läs installations-, drift- och underhållsinstruktioner

noggrant innan du installerar eller servar denna utrustning.

VARNING FARA

Förvara eller använd inte bensin eller andra brandfarliga ångor och vätskor i närheten av denna eller annan apparat.

En LP-cylinder som inte är ansluten för användning får inte förvaras i närheten av detta eller något annat apparat.

VARNING

Lämna inte utan uppsikt under användning. Använd inte för matlagning.

Följ alla gasläckageprocedurer i denna bruksanvisning före drift.

VARNING: Om informationen i dessa instruktioner inte följs

exakt, kan en brand eller explosion orsaka skada på egendom, personskada eller dödsfall.

INSTALLATION OCH DRIFTSSÄKERHET

RIKTLINJER

FÖRSIKTIGHET: Det rekommenderas INTE att använda utomhusbrandfunktioner när vinden överstiger 25 mph. Innan du slår på apparaten, inspektera visuellt brandfunktionen för att säkerställa att skräp som löv eller annat brännbart material inte finns inuti elementet, vilket kan stöta och avge glöd när brandfunktionen vrids. Se också till att alla personer som står nära brandfunktionen är medvetna om att du kommer att slå på brandfunktionen innan du faktiskt slår på den.

Installation och reparation bör utföras av kvalificerad servicepersonal. Apparaten bör inspekteras före användning och minst en gång per år av kvalificerad servicepersonal. Mer frekvent rengöring kan krävas vid behov. Det är absolut nödvändigt att apparatens kontrollfack, brännare och cirkulerande luftkanaler hålls rena. Installera INTE skadade komponenter.

Installera INTE ofullständiga komponenter.

• Installera INTE ersättningskomponenter.
• Se till att apparaten är installerad så att ventilationsöppningen vid enhetens bas förblir hinderfri hela tiden och under alla väderförhållanden.

Se till att apparaten är installerad så att ventilationsöppningen vid enhetens bas förblir hinderfri hela tiden och under alla väderförhållanden.

På grund av höga temperaturer måste enheten placeras utanför trafikområden och borta från brännbart material.

Barn och vuxna bör uppmärksammas på risken med höga yttemperaturer och bör hålla sig borta för att undvika brännskador eller antändning av kläder.

Små barn MÅSTE övervakas noggrant när de befinner sig i området kring denna apparat. Kläder eller andra brandfarliga material ska inte hängas från apparaten eller placeras på eller nära apparaten.

VARNING: HET UNDER DRIFT OCH FÖLJNING

DRIFT. Allvarliga skador kan uppstå!

Lämna INTE i drift utan uppsikt.

VARNING: Använd INTE denna apparat i regn.

FAST BRÄNSLE FÅR INTE BRÄNNAS i apparaten.

Fortsätt INTE att använda om du luktar ovanliga lukter, eller har huvudvärk, illamående eller yrsel.

Förvara INTE brännbart material, bensin eller andra brandfarliga ångor/vätskor i närheten av enheten. Ge tillräckligt utrymme för service och drift.

Släng INTE tändstickor, papper, sopor eller annat material på apparaten eller lågan.

ANVÄND INTE apparaten om någon del har varit under vatten. Ring omedelbart en kvalificerad servicetekniker för att inspektera apparaten och byta ut eventuella delar av styrsystemet och gasregleringen som har varit under vattnet.

Inspektera bränsletillförselanslutningen före varje användning av apparaten. Tillfällig förvaring av denna apparat inomhus är endast tillåten om den är frånkopplad från bränsletillförseln (naturgas- eller gasledning).

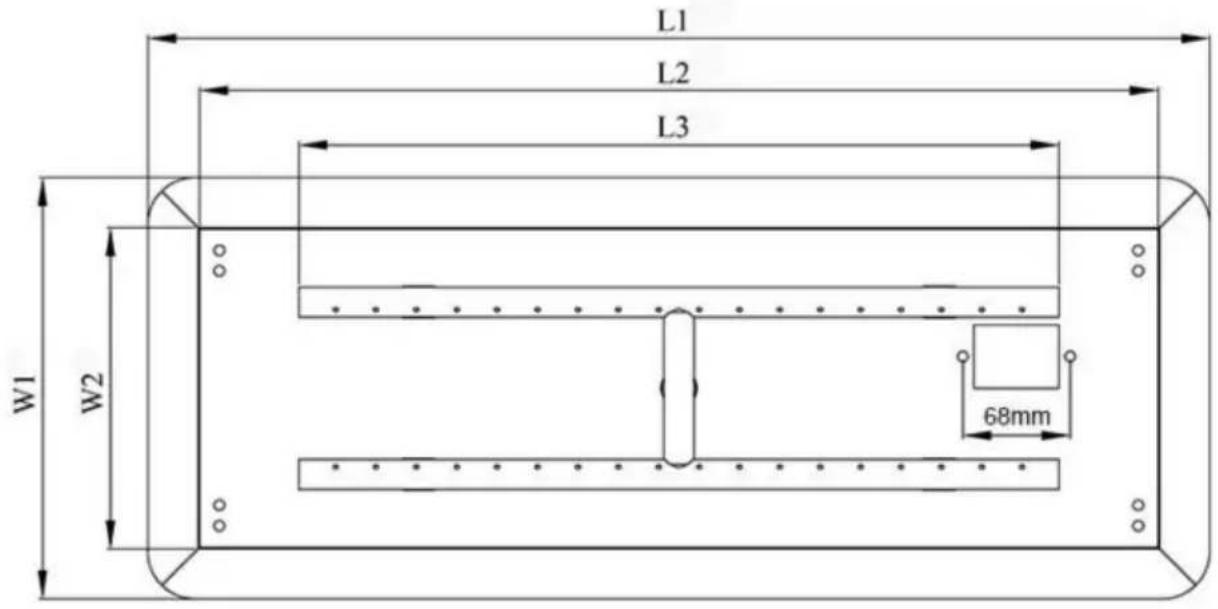

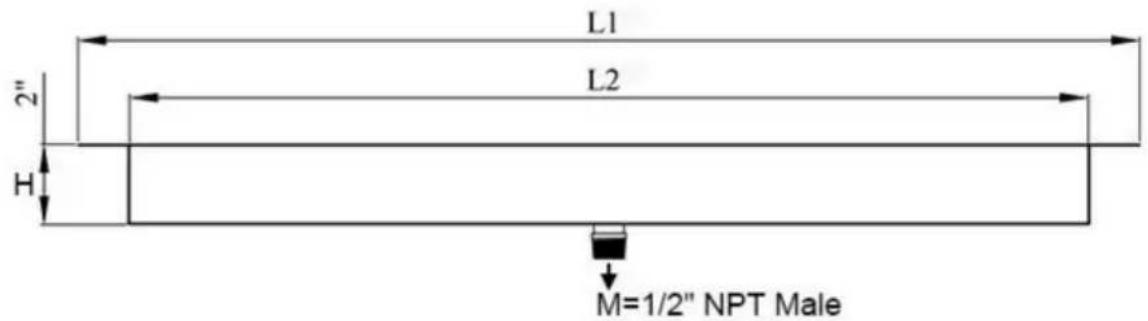

SPECIFIKATIONER

Parametertabell - modell #1050262, 1050263, 1050264

Modell# Installationsstorlek		L1	L2	L3	W1	W2
1050262 26	1/2" 24" x 8"		24"	19"	10 1/2"	8"
	30"x10" 30"	32 1/2"10	50263	25"	12 1/2"	10"
1050264	36" x 12"		36"	31"38	1/2"4 1/2"	12"

Detta skruvlock gör det möjligt att installera Fire Pit-brännaren med gasutgångshålen vända uppåt eller nedåt beroende på bränsletyp, region och brandfunktion som Fire Pit-brännaren använder. Montera skruvlocket i mittnavet mittemot gasinloppet. Innan du installerar Fire Pit-brännaren på gaskopplingen eller skruvlocket, se till att gastejp eller gängpasta appliceras för att säkerställa att inga gasläckor uppstår.

Fire Pit Burner använder. Montera skruvlocket i mittnavet mittemot

gasinlopp. Innan du installerar Fire Pit Burner på gaskopplingen eller skruvlocket, var noga med att applicera gastejp eller gängtejp för att säkerställa att inga gasläckor uppstår.

Bränsle - Innan du gör gasanslutningar, kontrollera att apparaten som installeras är kompatibel med den tillgängliga gastypen.

Gastryck - Rätt ingångstryck krävs för optimal prestanda. Storlekskrav för gasledningar måste göras enligt NFPA51.

Gasanslutning - Ha gastillförselledningen installerad enligt lokala byggregler, om sådana finns. Om inte, följ ANSI (Z)223.1. Installationen bör göras av en kvalificerad installatör som är godkänd och/eller licensierad enligt krav på orten.

Obs: En listad manuell gasavstängningsanordning måste installeras innan apparaten startar - En liten mängd luft kommer att finnas i gastillförselledningarna. När du tänder apparaten för första gången tar det en kort tid för luft att tömma ur ledningarna. Efterföljande tändning av apparaten kräver inte sådan spolning.

Överväganden vid installation av gasol

På grund av att LP (propan) gas skiljer sig från naturgas finns det några små skillnader i installationsprocedurerna. Dessa skillnader listas här:

1. Installation av en luftblandare. Propan är ett mycket mer flyktigt bränsle jämfört med naturgas. Av denna anledning installeras en luftblandare i inloppet på brännarelementet för att luta ut gasen, vilket också minimerar propansot.
2. Dränering/ventilation av botten av brandfunktionen. Till skillnad från naturgas är gasol tyngre än luft. Eftersom den är tyngre än luft, kommer eventuell "obränd" gasol sannolikt att gå till botten av brandfunktionen. Utan ordentlig dränering/ventilation i botten av brandfunktionen kommer gasol att samlas i botten av branddelen och KOMMER att orsaka en mycket farlig situation. Av denna anledning MÅSTE ventilation i botten av brandfunktionen installeras för att tillåta eventuell oförbränd gasol att strömma ut från botten och därigenom eliminera faran. Se till att installera två ventiler på motsatta sidor, var och en med 18 kvadrattum av ventilation per sida.
3. Eldglasmedia ovanpå Fire Pit-ringen. Det rekommenderas att inte använda mer än ett 2" tjockt lager av brandglasmedia Ovanpå brännarelementet i en gaseldningsfunktion. Ju mindre media det finns ovanpå brännarelementet desto mindre hinder finns det som kan hindra gasol från att

antändas på toppen av brandfunktionen. Genom att minska djupet på media du har minskat risken för att oförbränd gasol går till botten av brandfunktionen.

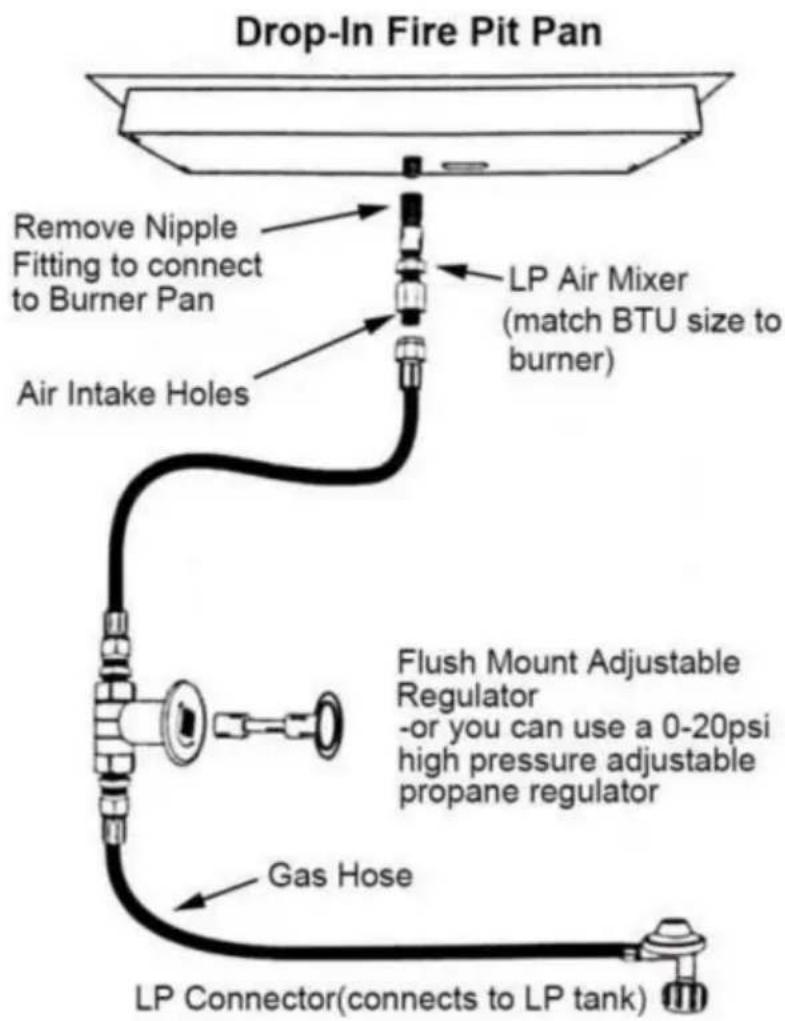

Typisk konfiguration för propan (LP) gaseldstad Installation

1. Tätningstejp - Använd tätningstejp för att täta alla gängade rörskarvar.
2. LP-luftblandare krävs - Propan kräver extra luft blandad med gas att bränna rent. Installera luftblandaren med hålen vända bort från brännaren. Propanluftblandaren bör vara lika med eller högre i BTU-klassificering än brännare.
3. Korrekt ventilation - Propangas är tyngre än luft. Säkerställ ventilation hål i den lägsta delen av din eldfunktion gör att överflödig gas kan rinna ut.
4. Gastryck - Mellan 7"WC och 11"WC (0,25 psi till 0,4 psi). Vi rekommenderar en 0-20 psi högtrycksregulator när. Ansluter till en propantank.

1. Spelrum - Håll ett minimum av 36" spelrum på alla sidor och 8"

ovanför din brännare. Brännare som är större än 150k BTU bör inte vara det installerad under vilken struktur som helst.

1. Fire Glass Depth-Eldglas bör täcka brännarens överdel på ett djup av 1" till 2".

FÖRSIKTIGHET:

Propan är tyngre än luft och kommer att ackumuleras i oventilerade höljen orsakar förbränningsrisk. Minst 20 kvadrattum av ventilation krävs vid den lägsta punkten av en sluten branddel för att säkerställa korrekt dränering av oförbränd propangas.

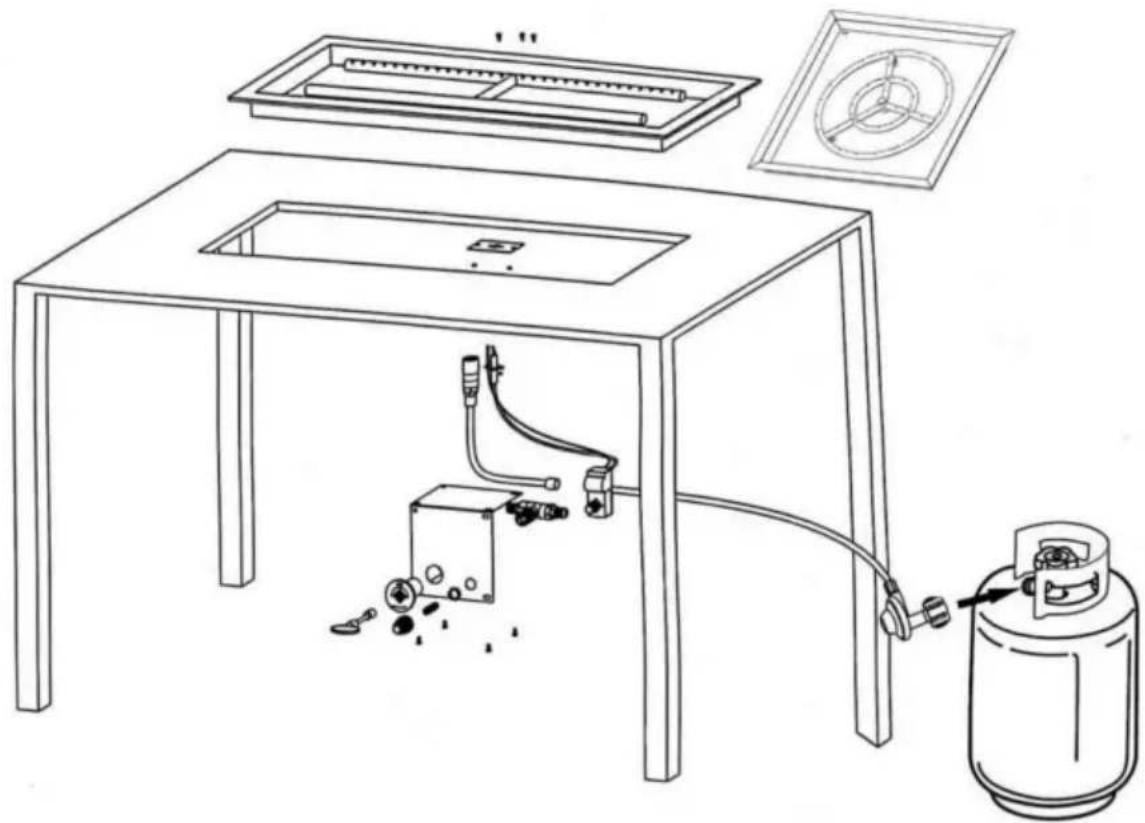

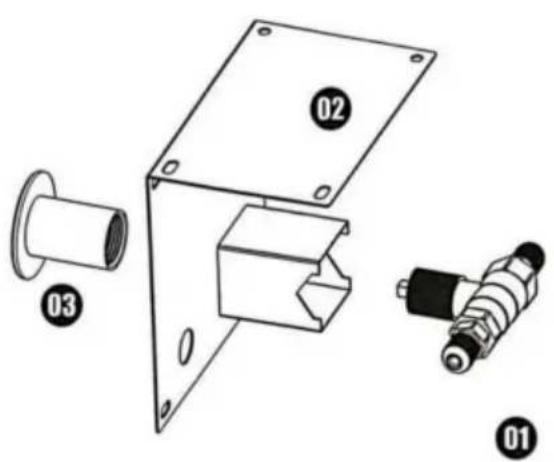

INSTALLATION-Tändnings- och gasventilnyckel Anslut med kontro Panel

1. Kläm fast del 1 i del 2
2. Skruva ihop del 3 och del 1 3. Då har du kombinationsmodulen A

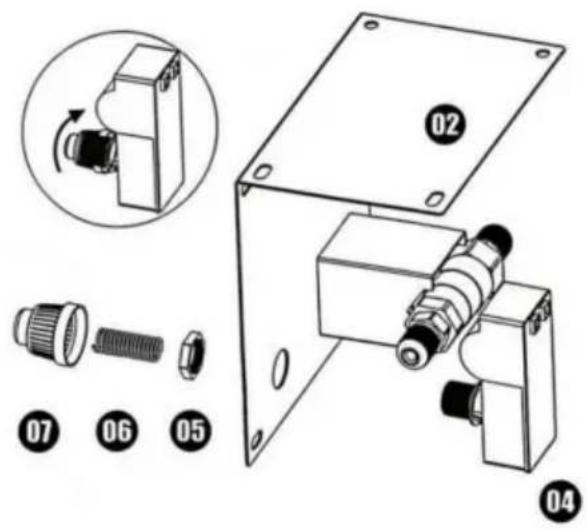

1. Skruva av del 5, del 6 och del 7 från del 4. Del 4 går genom del 2 och ansluter till del 5, 6 och 7 (skruva ihop dem).
2. Då har du kombinationsmodulen B.

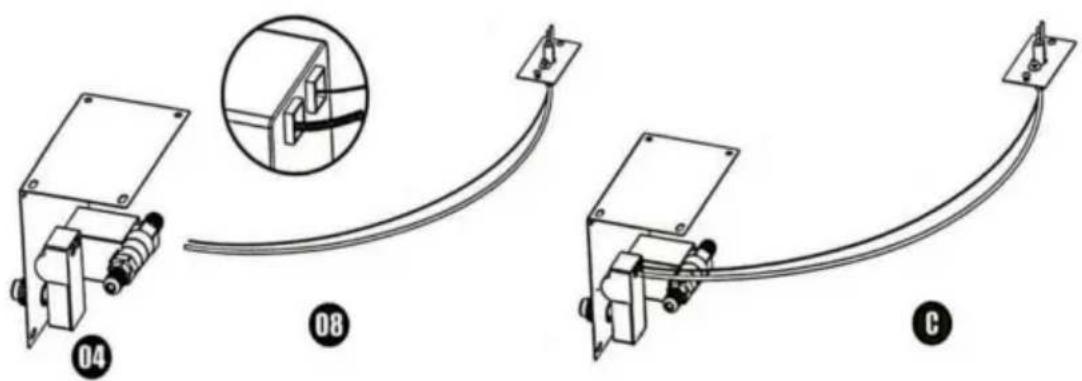

1. Anslut del 8 (tändkabel) till del 4 (korrekt hål med Ignition).
2. Då har du kombinationsmodulen C.

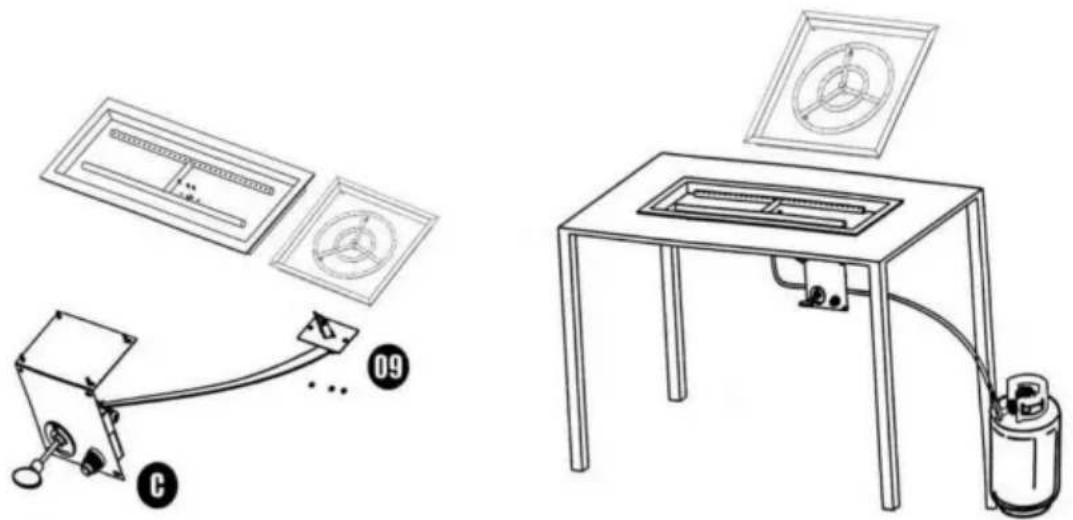

1. Fixa del 9 och tändhuvudet till eldpanna med 3 skruvar.
2. Fäst modul C på ditt bord eller någon annanstans.

Denna apparat ska endast användas med NATURAL eller LP inloppsgas. LP- eller CNG-gasförsörjningsflaskan måste vara konstruerad och märkt enligt specifikationerna för LP-gasflaskor eller CNG-gascylindrar från US Department of Transportation (DOT).

Användning eller förvaring av LP- eller CNG-cylindern får inte ske i en byggnad, garage eller något annat slutet område. Cylindrar ska förvaras utomhus i ett välventilerat område utom räckhåll för barn. Frånkopplade cylindrar måste ha gängade ventilpluggar tätt monterade.

Gasen måste stängas av vid tillförselcylindern om apparaten inte är i

användning.

Inspektera slangen före varje användning av apparaten. Slangsammansättningen måste bytas ut innan apparaten tas i drift om det finns tecken på överdriven nötning eller slitage, eller om slangen är skadad. Slangenheten måste bytas ut mot en motsvarande ersättningsslang till, eller högre än, klassificeringen som anges på originalslangen.

Gasslangen ska placeras utanför vägar där människor kan snubbla på den eller i områden där slangen kan utsättas för oavsiktlig skada.

Förvara eller använd inte en gasflaska i närheten av överdriven värme; cylindern kan bli för varm eller få trycket att stiga. Förvara cylindern i en säker upprätt position.

Cylindrar måste vara helt öppna och trycket kontrolleras med en reducerande tryckregulator för att fungera korrekt.

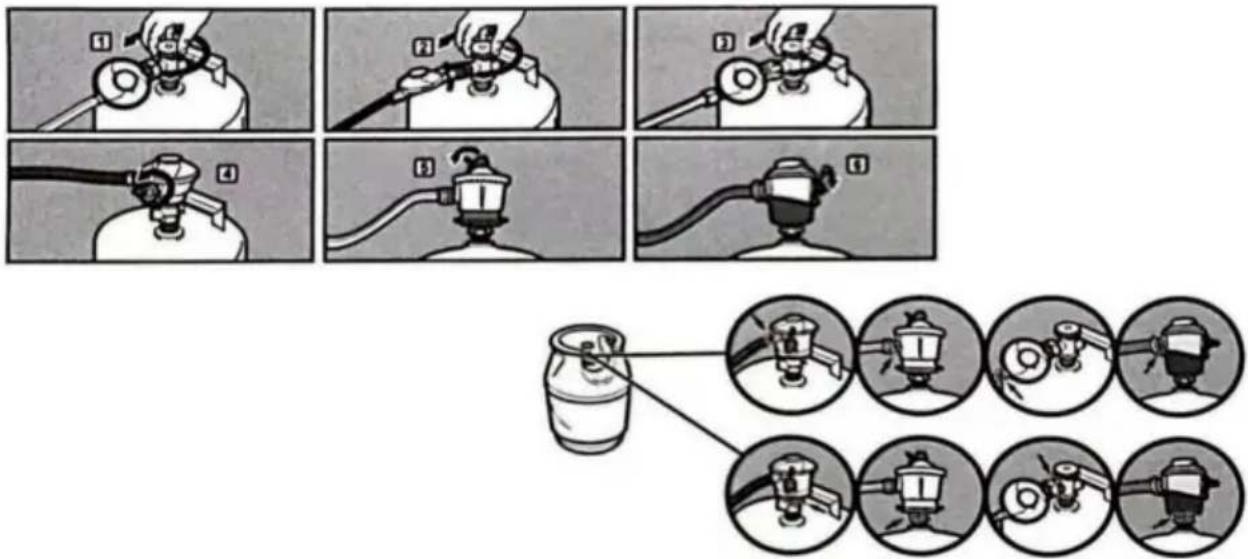

Kontrollerar om det finns gasläckor

- Kontrollera alla beslag och anslutningar.

- Använd inte öppen låga för att kontrollera läckor.

- Använd aldrig tändstickor eller öppen låga för att testa läckor. Använd tvålvatten eller en läckagedetektor.

·Vrid ventilen: vrid cylinderventilen moturs, flytta regulatorn

spaken till på-läget

-För att kontrollera om det finns läckor, fukta beslag med tvål-och-vattenlösning, med hjälp av en sprayflaska, borste eller trasa. Om det bildas bubblor, eller om bubblan växer, finns det en läcka. Applicera tvål-och-vattenlösningen på följande anslutningar:

a. Ventil-till-regulator slanganslutning. b. Anslutning av regulatorslang till regulator. c. Regulator-till-cylinder-anslutning.

När läckagekontrollen är klar, stäng av gastillförseln vid källan och skölj av anslutningarna med vatten.

1. STOPP! Innan du tänder denna apparat, läs gascylindern, Viktig Information och bilagor.
2. INNAN TÄNDNING: Lukta efter gas runt apparatområdet. Var säker på att det luktar bredvid golvet i eldstaden eftersom en del gas är tyngre än luft och kommer att lägga sig i eldstadens bas.
3. Tänd en tändsticka och placera den på toppen och utsidan av Top Burner Tallrik.
4. Vrid långsamt den manuella gasventilen till läget "ÖPPEN". Eldstadens brännare ska tändas mellan 0 och 3 sekunder.

VANLIG FELSÖKNING

Inga	Symptom	Korrigerande åtgärd
1	Luft i gasledningen	Om nyinstallation, kan det ta flera försök att rensa luft.
2	Skräp i gasledningen	Kontrollera att gasledningen är ren (isolering, smuts, plast. överdriven tätning av rör etc.)
3	Gnisttändare behöver justeras	Gnisttändaren måste vara korrekt inriktad med brännarhål.
4	Låg låghöjd	Gastrycket är för lågt, kontakta en gasspecialist kontrollera att gastrycket är korrekt.
5	Eldglassvarvning svart	Propan brinner inte rent vilket resulterar i sot insättningar. Tillsätt en propanluftblandare och skölj sedan eldglas med en 50/50 vattenvinägerblandning.
6	Flamma inte jämnt distribueras	Kontrollera om det finns jämn fördelning och branddjup glas. Minska eldglasdjupet till 1" över brännare.

VARNING: Det kan vara farligt att installera gasapparater. En professionell gasinstallatör måste utföra installationen för att säkerställa säker drift av din brännare. Vi rekommenderar att du anlitar en certifierad NFI-gasspecialist.

REKOMMENDERADE TILLBEHÖR

Glas Flame Guard - Skyddar lågor under blåsiga förhållanden för renare förbränning av gasen och bättre visuell presentation av lågan.

Fire Pit Cover i rostfritt stål håller löv, fågelspillning och annat skräp borta från eldstaden.

Denna produkt har genomgått strikt fabrikstestning. Om något läckage upptäcks, sluta omedelbart att använda den och kontakta oss för utbyte.
