BEDIENUNGSANLEITUNG 1050268 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

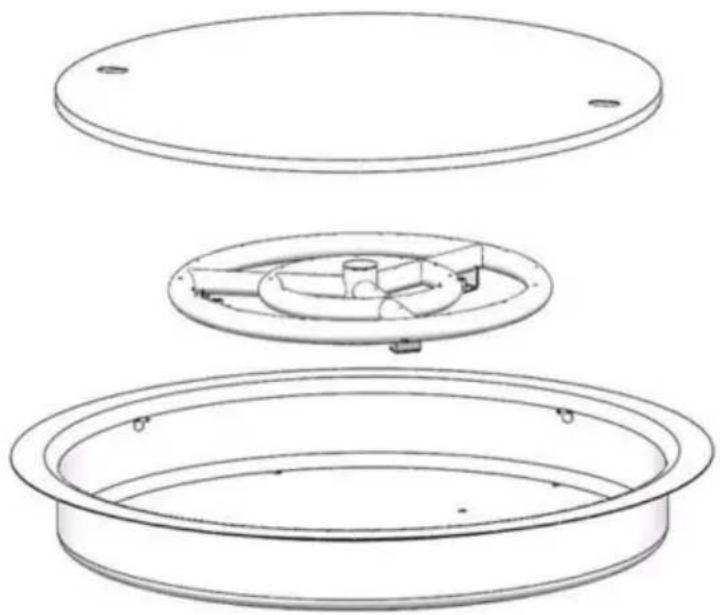

FEUERSCHALENBRENNER/PFANNE

MODELL:1050265,1050268

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

FEUERSCHALENBRENNER/PFANNE

MODELL:1050265,1050268

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren. Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

VORSICHTSMASSNAHMEN BEI DER INSTALLATION

BITTE BEWAHREN SIE DIESES HANDBUCH ZUM SPÄTEREN NACHSCHLAGEN AUF

Achtung: Nur zur Verwendung im Freien

Dieses Gerät kann geruchloses Kohlenmonoxid produzieren.

Die Verwendung in geschlossenen Räumen kann tödlich sein.

Verwenden Sie dieses Gerät niemals in geschlossenen

Räumen, wie beispielsweise einem Wohnmobil, Zelt, Auto oder Haus.

Bei Gasgeruch:

1. Gaszufuhr zum Gerät abstellen.
2. Löschen Sie alle offenen Flammen.
3. Wenn der Geruch weiterhin auftritt, halten Sie sich vom Gerät fern
   und rufen Sie sofort Ihren
   Gaslieferanten oder die Feuerwehr an.

WARNUNG WARNUNG

Unsachgemäße Installation,

Einstellung, Änderung, Wartung oder

Instandhaltung können dazu führen,

Verletzungen oder Sachschäden.

Lesen Sie die Installations-, Betriebs- und Wartungsanleitung

gründlich durch, bevor Sie dieses Gerät installieren oder warten.

WARNUNGGEFAHR

Lagern oder verwenden Sie kein Benzin oder andere brennbare Dämpfe und Flüssigkeiten in der Nähe dieses oder anderer Geräte.

Eine nicht angeschlossene

Flüssiggasflasche darf nicht in

in der Nähe dieses oder eines anderen Geräts.

Während des Gebrauchs nicht unbeaufsichtigt lassen. Nicht zum Kochen verw

Befolgen Sie alle in diesem Handbuch beschriebenen Vorgehensweisen bei Gaslecks, bevor Sie

Betrieb.

WARNUNG: Wenn die Informationen in dieser Anleitung nicht genau befolgt werden, kann es zu

einem Brand oder einer Explosion kommen, die Sachschäden, Verletzungen oder den Tod zur Folge haben kann.

INSTALLATIONS- UND BETRIEBSSICHERHEIT

RICHTLINIEN

ACHTUNG: Es wird NICHT empfohlen, Feuerstellen im Freien zu betreiben, wenn der Wind schneller

als 25 mph ist. Vor dem Einschalten des Geräts eine Sichtprüfung der Feuerstelle durchführen, um sicherzustellen, dass sich keine Rückstände wie Blätter oder anderes brennbares Material im Feuer befinde hat nicht im Inneren der Funktion, die brennen und Glut freisetzen könnte

sobald die Feuerfunktion eingeschaltet ist. Stellen Sie außerdem sicher, dass jede Person, die in der Nähe der Feuerfunktion steht, weiß, dass Sie die Feuerfunktion einschalten werden, bevor Sie sie tatsächlich einschalten.

Installation und Reparatur sollten von einem qualifizierten Servicetechniker durchgeführt werden.

Das Gerät sollte vor dem Gebrauch und mindestens einmal jährlich von einem qualifizierten

Servicetechniker überprüft werden. Eine häufigere Reinigung kann

Bei Bedarf ist eine Reinigung erforderlich. Bedienraum, Brenner und Umluftkanäle des Gerätes müssen unbedingt sauber gehalten werden.

·Installieren Sie KEINE beschädigten Komponenten.

·Installieren Sie KEINE unvollständigen Komponenten.

·Installieren Sie KEINE Ersatzkomponenten.

Stellen Sie sicher, dass das Gerät so installiert ist, dass die Entlüftungsöffnung an der Gerätebasis jederzeit und bei allen Wetterbedingungen frei von Hindernissen bleibt.

Aufgrund der hohen Temperaturen muss das Gerät außerhalb von Verkehrsbereichen und entfernt von brennbaren Stoffen aufgestellt werden.

Kinder und Erwachsene sollten auf die Gefahr hoher Oberflächentemperaturen aufmerksam

gemacht werden und sich fernhalten, um Verbrennungen oder eine Entzündung der Kleidung zu vermeiden.

Kleine Kinder MÜSSEN sorgfältig beaufsichtigt werden, wenn sie sich in der Nähe dieses Geräts aufhalten.

Hängen Sie keine Kleidungsstücke oder andere brennbare Materialien an das Gerät und legen Sie sie nicht auf das Gerät oder in dessen Nähe.

WARNUNG: WÄHREND DES BETRIEBS UND NACH DEM BETRIEB HEISS. Es kann zu schweren Verletzungen kommen!

NICHT unbeaufsichtigt in Betrieb lassen.

WARNUNG: Betreiben Sie dieses Gerät NICHT im Regen.

Im Gerät DARF KEIN FESTER BRENNSTOFF VERBRENNT WERDEN.

Setzen Sie die Anwendung NICHT fort, wenn Sie ungewöhnliche Gerüche wahrnehmen oder Kopfschmerzen, Übelkeit oder Schwindelgefühle verspüren.

Lagern Sie KEINE brennbaren Materialien, Benzin oder andere entzündliche Dämpfe/Flüssigkeiten in der Nähe des Geräts. Sorgen Sie für ausreichend Freiraum für Wartung und Betrieb.

Werfen Sie KEINE Streichhölzer, Papier, Abfälle oder andere Materialien auf das Gerät oder die Flamme.

Benutzen Sie das Gerät NICHT, wenn Teile davon unter Wasser waren. Rufen Sie sofort einen qualifizierten Servicetechniker, der das Gerät überprüft und alle Teile des Steuersystems und der Gassteuerung, die unter Wasser waren, ersetzt.

Überprüfen Sie vor jedem Gebrauch des Geräts den Kraftstoffversorgungsanschluss.

Die vorübergehende Lagerung dieses Gerätes in Innenräumen ist nur zulässig, wenn es von der Brennstoffversorgung (Erd- oder Flüssiggasleitung) getrennt wurde.

Spezifikationen

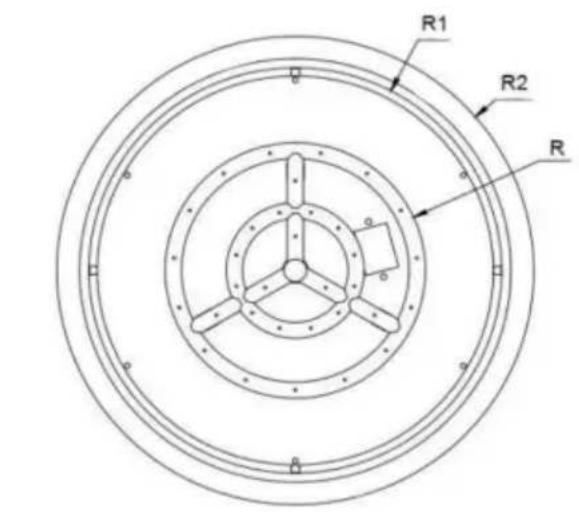

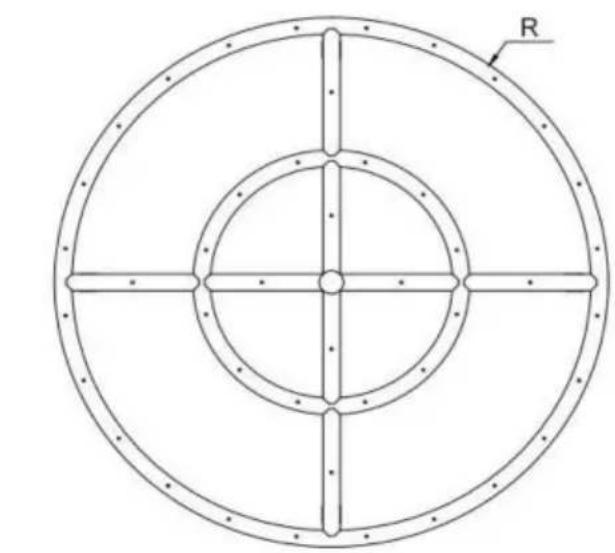

Parametertabelle - Modellnr. 1050265 1050268

Modell# Installationsgröße		R	R1	R2	H
1050265	19" 19"	12"		22"	2 3/4 Zoll
1050268	24"	24"	/	/	1 16/25"

R1 R2 R

NR.	KOMPONENTEN	ANZAHL	BILD	PASST ZU MODELL #
				1050265	1050268
1	Feuerstellenbrenner	1		UND	/
		1		/	UND
2	Feuerschalenpfanne	1 UND			/
3	Topfdeckel	1		UND	/

Bemerkung: „Y“ =Ja

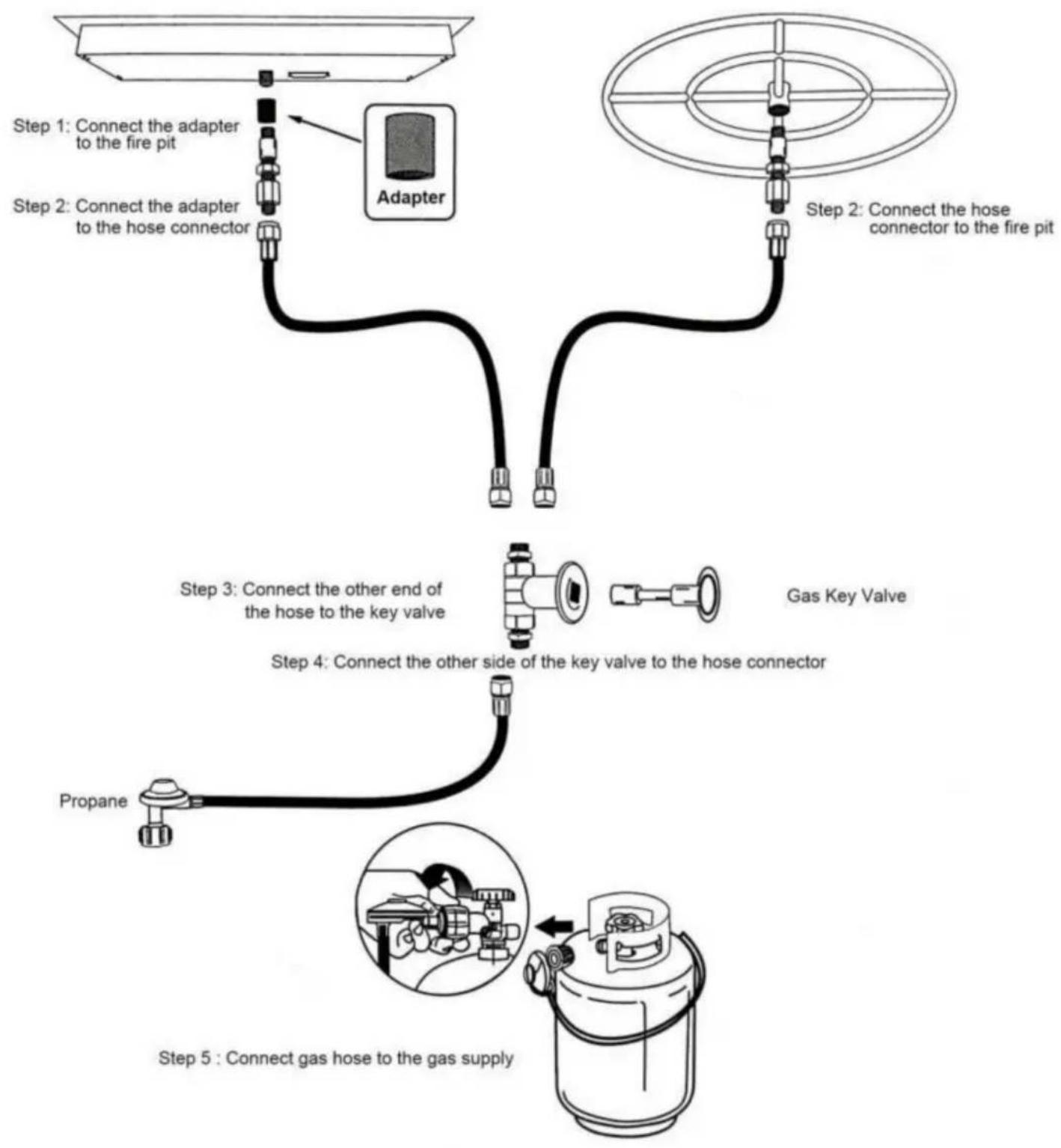

Bauen Sie Ihren eigenen Feuerbrenner/Ihre eigene Pfanne

Mit dieser Schraubkappe können Sie den Fire Pit Burner mit den Gasaustrittslöchern nach oben oder unten installieren, je nach Brennstoffart, Region und Feuerfunktion, die der Fire Pit Burner verwendet. Installieren Sie die Schraubkappe in der Mittelnabe gegenüber dem Gaseinlass. Bevor Sie den Fire Pit Burner an der Gasarmatur oder der Schraubkappe installieren, stellen Sie sicher, dass Sie Gasband oder Rohrdichtungsmasse angebracht haben, um sicherzustellen, dass bei der Installation des Fire Pit Burners kein Gas austritt.

Brennstoff – Stellen Sie vor dem Herstellen der Gasanschlüsse sicher, dass das zu installierende Gerät mit der verfügbaren Gasart kompatibel ist.

Gasdruck – Für eine optimale Geräteleistung sind die richtigen Eingangsdrücke erforderlich. Die Dimensionierung der Gasleitungen muss gemäß NFPA51 erfolgen.

Gasanschluss - Lassen Sie die Gasversorgungsleitung gemäß den örtlichen Bauvorschriften installieren, sofern vorhanden. Wenn nicht, befolgen Sie ANSI (Z)223.1. Die Installation sollte von einem qualifizierten Installateur durchgeführt werden, der gemäß den örtlichen Anforderungen zugelassen und/oder lizenziert ist.

Hinweis: Vor dem Aufstellen des Geräts muss ein aufgeführtes manuelles Gasabsperrgerät installiert werden. Inbetriebnahme – In den Gasleitungen befindet sich eine kleine Menge Luft. Beim ersten Anzünden des Geräts dauert es eine kurze Zeit, bis die Luft aus den Leitungen entwichen ist. Beim nachfolgenden Anzünden des Geräts ist eine solche Entlüftung nicht mehr erforderlich.

Überlegungen zur Installation von Flüssiggas

Da sich Flüssiggas (Propangas) von Erdgas unterscheidet, gibt es einige geringfügige Unterschiede bei der Installation. Diese Unterschiede sind hier aufgeführt:

1. Installation eines Luftmischers. Propan ist im Vergleich zu Erdgas ein viel flüchtigerer Brennstoff. Aus diesem Grund wird im Einlass des Brennerelements ein Luftmischer installiert, um das Gas abzumagern, was auch den Propan-Ruß minimiert.
2. Entwässerung/Entlüftung des Bodens der Feuerstelle. Anders als Erdgas ist Flüssiggas schwerer als Luft. Da es schwerer als Luft ist, gelangt „unverbranntes“ Flüssiggas wahrscheinlich in den Boden der Feuerstelle. Ohne ordnungsgemäße Entwässerung/Entlüftung des Bodens der Feuerstelle sammelt sich Flüssiggas im Boden der Feuerstelle und verursacht eine sehr gefährliche Situation. Aus diesem Grund MUSS eine Entlüftung des Bodens der Feuerstelle installiert werden, damit unverbranntes Flüssiggas aus dem Boden entweichen kann und die Gefahr dadurch beseitigt wird. Achten Sie darauf, zwei Entlüftungen auf gegenüberliegenden Seiten zu installieren, jede mit 18 Quadratzoll Belüftung pro Seite.
3. Feuerglasmaterial auf dem Feuerstellenring. Es wird empfohlen, nicht mehr als eine 2 Zoll dicke Schicht Feuerglasmaterial auf dem Brennerelement einer Flüssiggasfeuerstelle zu verwenden. Je weniger Material sich auf dem Brennerelement befindet, desto weniger Hindernisse gibt es, die verhindern könnten, dass Flüssiggas oben auf der Feuerstelle entzündet wird. Indem Sie die Tiefe des Materials verringern, verringern Sie die Wahrscheinlichkeit, dass unverbranntes Flüssiggas auf den Boden der Feuerstelle gelangt.

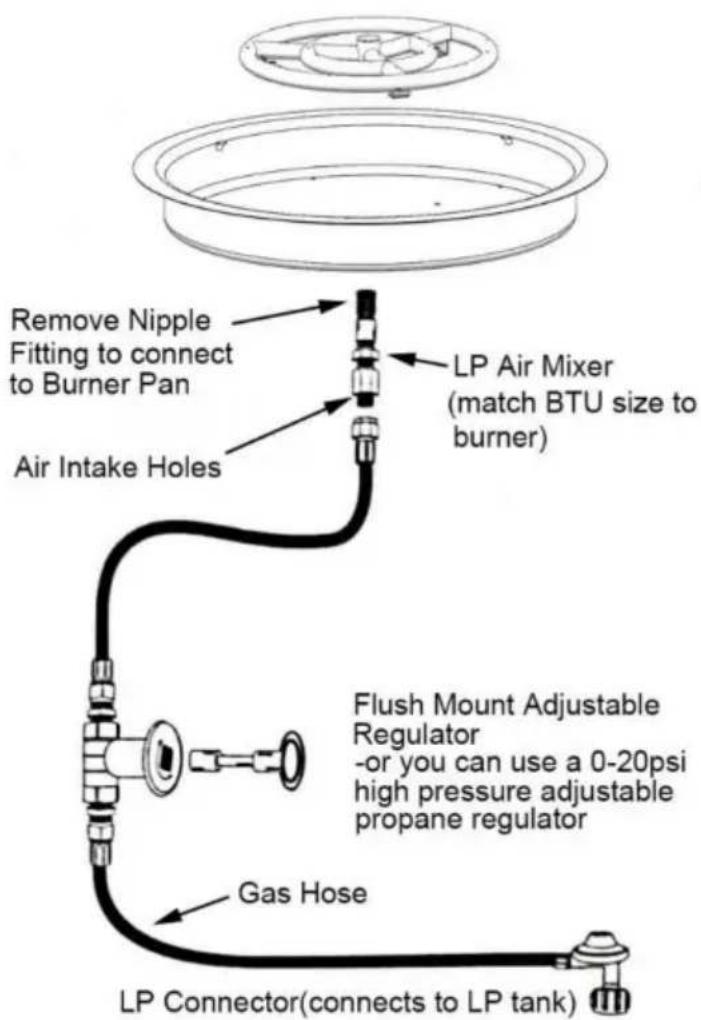

Typische Konfiguration für eine Propangas-Feuerstelle (LP Installation

1. Dichtungsband – Verwenden Sie Dichtungsband, um alle Gewindeverbindungen von Rohren abzudichten.
2. LP-Luftmischer erforderlich – Propan benötigt zusätzliche Luft, die dem Gas beigemischt wird, um sauber zu verbrennen. Installieren Sie den Luftmischer mit den Löchern vom Brenner weg. Der Propan-Luftmischer sollte eine gleich große oder höhere BTU-Leistung als der Brenner haben.
3. Richtige Belüftung – Propangas ist schwerer als Luft. Sorgen Sie dafür, dass im untersten Teil Ihrer Feuerstelle Belüftungslöcher vorhanden sind, damit überschüssiges Gas abfließen kann.
4. Gasdruck – Zwischen 7"WC und 11"WC (0,25 psi bis 0,4 psi). Wir empfehlen einen Hochdruckregler von 0-20 psi beim Anschluss an einen Propangastank.

1. Abstände - Halten Sie auf allen Seiten und über Ihrem Brenner einen Abstand von mindestens 36 Zoll und 8 Fuß ein. Brenner mit mehr als 150.000 BTU sollten nicht unter einer Struktur installiert werden.
2. Tiefe des Feuerglases – Das Feuerglas sollte die Oberseite des Brenners in einer Tiefe von 1 bis 2 Zoll bedecken.

VORSICHT:

Propan ist schwerer als Luft und sammelt sich in unbelüfteten Räumen an, was zu Verbrennungsgefahr führt. Am tiefsten Punkt einer geschlossenen Feuerstelle ist eine Belüftung von mindestens 20 Quadratzoll erforderlich, um eine ordnungsgemäße Ableitung von unverbranntem Propangas zu gewährleisten.

SICHERE VERWENDUNG ODER WARTUNG VON GASFLASCHEN

Dieses Gerät darf nur mit einer Erdgas- oder Flüssiggaszufuhr verwendet werden.

Die LP- bzw. CNG-Gasflasche muss entsprechend den Spezifikationen für LP-Gasflaschen bzw. CNG-Gasflaschen des US-Verkehrsministeriums (DOT) konstruiert und gekennzeichnet sein.

Die Verwendung oder Lagerung der Flüssiggas- oder Erdgasflasche ist nicht in Gebäuden, Garagen oder anderen geschlossenen Räumen gestattet. Die Flaschen müssen im Freien in einem gut belüfteten Bereich außerhalb der Reichweite von Kindern gelagert werden. Abgetrennte Flaschen müssen mit fest angebrachten Gewindestopfen versehen sein.

Wenn das Gerät nicht in Gebrauch ist, muss das Gas an der Gasflasche abgestellt werden.

Überprüfen Sie den Schlauch vor jedem Gebrauch des Geräts. Die Schlauchbaugruppe

muss vor der Inbetriebnahme des Geräts ausgetauscht werden, wenn Anzeichen von übermäßigem

Abrieb oder Verschleiß vorliegen oder der Schlauch beschädigt ist.

Die Schlauchleitung muss durch eine Ersatzschlauchleitung ersetzt werden, die mindestens der auf

dem Originalschlauch angegebenen Leistung entspricht.

Der Gasschlauch muss außerhalb der Reichweite von Personen verlegt werden, die darüber stolpern

könnten, oder in Bereichen, in denen der Schlauch versehentlich beschädigt werden könnte.

Lagern oder verwenden Sie eine Flüssiggasflasche nicht in der Nähe übermäßiger Hitze. Die

Flasche kann zu heiß werden oder den Druck erhöhen. Lagern Sie die Flasche in einer sicheren

aufrechten Position.

Damit die Zylinder ordnungsgemäß funktionieren, müssen sie vollständig geöffnet und der Druck durch einen Reduzierdruckregler geregelt sein.

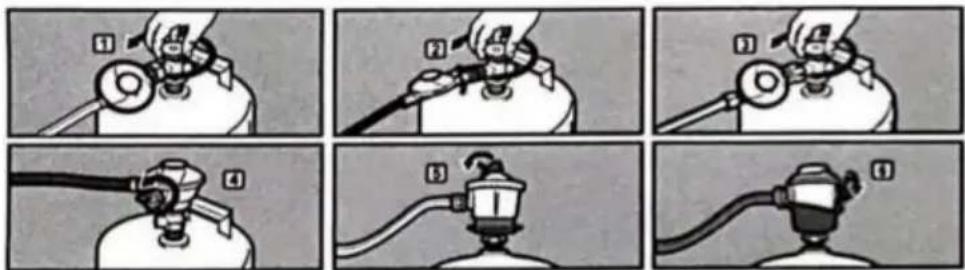

Auf Gaslecks prüfen

- Überprüfen Sie alle Armaturen und Anschlüsse.

· Zum Prüfen auf Undichtigkeiten keine offene Flamme verwenden.

- Verwenden Sie zum Prüfen auf Undichtigkeiten niemals Streichhölzer oder offene Flammen. Verwenden Sie Seifenlauge oder einen Leckdetektor.

- Ventil drehen, Zylinderventil gegen den Uhrzeigersinn drehen, Hebel bewegen, Reglerhebel in die Ein-Position bringen

- Um nach Lecks zu suchen, befeuchten Sie die Armaturen mit der Seifenlösung. Verwenden Sie dazu eine Sprühflasche, eine Bürste oder einen Lappen. Wenn sich Blasen bilden oder die Blase größer wird, liegt ein Leck vor. Tragen Sie die Seifenlösung auf die folgenden Verbindungen auf:

a. Schlauchverbindung zwischen Ventil und Regler.

b. Verbindung zwischen Reglerschlauch und Regler.

c. Verbindung zwischen Regler und Flasche.

Wenn die Leckprüfung abgeschlossen ist, schalten Sie die Gaszufuhr an der Quelle ab und spülen Sie die Anschlüsse mit Wasser.

BELEUCHTUNGSANLEITUNG

BITTE PRÜFEN SIE VOR GEBRAUCH DIE LUFTDICHTIGKEIT DER ALVE!

1. STOP! Lesen Sie vor dem Anzünden des Geräts die Abschnitte „Gasflasche“, „Wichtige Informationen“ und „Anlagen“.
2. VOR DEM ANZÜNDEN: Riechen Sie rund um das Gerät nach Gas. Achten Sie darauf, auch in der Nähe des Bodens der Feuerstelle zu riechen, da manches Gas schwerer als Luft ist und sich am Boden der Feuerstelle absetzt.
3. Zünden Sie ein Streichholz an und platzieren Sie es oben außen auf der oberen Brennerplatte.
4. Drehen Sie das manuelle Gasventil langsam in die Position „OFFEN“. Der Brenner der Feuerstelle sollte innerhalb von 0 bis 3 Sekunden zünden.

HÄUFIGE FEHLERSUCHE

NEIN Korrekturmaßnahme
1	Luft in der Gasleitung	Bei einer Neuinstallation sind möglicherweise mehrere Versuche zum Entlüften erforderlich.
2 Schmutz in der Gasleitung		Stellen Sie sicher, dass die Gasleitung frei ist (Isolierung, Schmutz, Kunststoff, überschüssiges Rohrdichtmittel usw.).
3	Funkenzünder muss angepasst werden	Der Funkenzünder muss richtig auf die Brennerlöcher ausgerichtet sein.
4 Niedrige Flammenhöhe		Der Gasdruck ist zu niedrig. Den korrekten Gasdruck von einem Gasfachmann prüfen lassen.
5	Feuerglasdrehen Schwarz	Propan verbrennt nicht sauber, was zu Rußablagerungen führt. Fügen Sie einen Propan-Luftmischer hinzu und spülen Sie das Feuerglas mit einer 50/50-Wasser-Essig-Mischung aus.
6	Flamme nicht gleichmäßig verteilt	Überprüfen Sie die gleichmäßige Verteilung und Tiefe des Feuerglases. Reduzieren Sie die Tiefe des Feuerglases auf 1 Zoll über dem Brenner.

7 Pfeifgeräusch

Die Ursache hierfür ist typischerweise hoher Gasdruck. Dieses Problem lässt sich durch die Installation eines Reglers beheben, der den Druck auf den empfohlenen Druck reduziert. Die Dimensionierung des richtigen Reglers erfordert komplexe Berechnungen auf der Grundlage von Quellen-/Leitungsdruck, Leitungsgröße und -länge sowie Windungen/Bögen in der Gasleitung.

ACHTUNG: Die Installation von Gasgeräten kann gefährlich sein. Um den sicheren Betrieb Ihres Brenners zu gewährleisten, muss die Installation von einem professionellen Gasinstallateur durchgeführt werden. Wir empfehlen die Zusammenarbeit mit einem zertifizierten NFI-Gasspezialisten.

EMPFOHLENES ZUBEHÖR

Flammenschutz aus Glas – schützt die Flamme bei Wind, sodass das Gas sauberer verbrennt und die Flamme besser sichtbar ist.

Feuerstellenabdeckung aus Edelstahl – hält Blätter, Vogelkot und andere Abfälle von der Feuerstelle fern.

Dieses Produkt hat strenge Werkstests bestanden. Wenn ein Leck gefunden wird, Bitte stellen Sie die Verwendung sofort ein und kontaktieren Sie uns für einen Ersa

Sanven Technology Ltd.

Adresse: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

In China hergestellt

©
