GEBRUIKSAANWIJZING JR550GJ4L Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

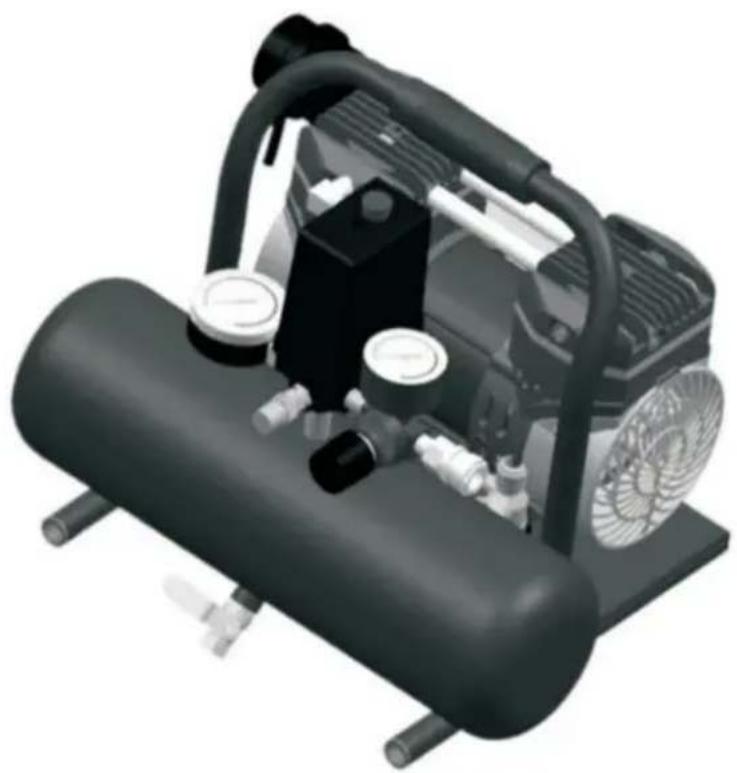

HORIZONTALE LUCHT

COMPRESSOR

MODEL: JR550/JR750

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

INSTRUCTIES

Voorwoord

Allereerst willen we onze oprechte dank uitspreken aan onze klanten die onze apparatuur hebben gekocht. Deze handleiding is bedoeld om de klantenservice die met deze apparatuur is geschreven, te verbeteren. We hopen dat de producten en diensten van het bedrijf u de kanaalhoffelijkheid brengen.

Belangrijke herinnering: Voor

uw eigen veiligheid dient u, voordat u dergelijke producten monteert en gebruikt, eerst deze handleiding te lezen, zodat u de specifieke werking, toepassing en mogelijke problemen van deze apparatuur begrijpt.

Beschrijven

De olievrije compressor is speciaal ontworpen voor selfservicegebruikers in verschillende huishoudelijke en auto-activiteiten. Deze compressoren leveren stroom voor spuitpistolen, slagmoersleutels en andere gereedschappen. Deze apparaten kunnen zonder olie werken. De perslucht van het apparaat bevat vocht. Als de toepassing droge lucht vereist, installeer dan een waterfilter of luchtdroger.

Veiligheidssymbolen

In deze bedieningshandleiding en op de machine worden veiligheidssymbolen en waarschuwingswoorden gebruikt om belangrijke veiligheidsinformatie over te brengen. Deze sectie helpt u deze veiligheidssymbolen en waarschuwingswoorden beter te begrijpen. ïGEVAAR!

Gevaarindicatie Noodsituaties kunnen, indien ze niet worden vermeden, leiden tot de dood of ernstig letsel.

ÿWAARSCHUWING!

Waarschuwingsindicator Een potentieel gevaarlijke situatie kan, indien deze niet wordt vermeden, leiden tot de dood of ernstig letsel. ŷLET

OP!

Voorzichtigheid geeft een gevaarlijke situatie aan die, indien niet vermeden, KAN resulteren in lichte verwondingen. of matige verwonding.

ÿLET OP!

Let op: dit bericht geeft belangrijke informatie aan die, indien niet opgevolgd, schade aan het apparaat KAN veroorzaken. apparatuur.

Losmaken

Controleer het apparaat na het uitpakken zorgvuldig op eventuele schade die is opgetreden

tijdens het transport. Zorg ervoor dat u de fittingen, bouten, enz. goed vastdraait voordat u het apparaat in de auto zet. dienst.

ÿWAARSCHUWING!

Gebruik het apparaat niet als het tijdens de verzending beschadigd is. Behandeling of gebruik. Schade kan kunnen leiden tot barsten en letsel of schade aan eigendommen veroorzaken.

ÿGEVAAR!

Waarschuwing voor inadembare lucht

Deze compressor is niet uitgerust en mag niet worden gebruikt als ademlucht van goederen kwaliteit.

Voor elke toepassing van lucht voor menselijke consumptie zal de luchtcompressor het volgende moeten doen: uitgerust met geschikte in-line veiligheids- en alarmapparatuur. Deze extra

Er is apparatuur nodig om de lucht op de juiste manier te filteren en te zuiveren om aan de minimale specificaties voor ademhaling van klasse D zoals beschreven in Compressed

GasspecificatieAssociationCommodityG7.1-1966.OSHA 29 CFR 1910.134.en/of Canadian Standards Associations (CSA)

ALGEMENE VEILIGHEIDSINFORMATIE

Door het gebruik van luchtcompressoren en andere componenten (materiaalpomp, spuitmachine) pistolen, filters, smeermiddelen, slangen, enz.), die een hogedrukpompsysteem vormen,

De volgende veiligheidsmaatregelen moeten altijd worden nageleefd:

1. Lees alle handleidingen die bij dit product zijn geleverd zorgvuldig door om er volledig vertrouwd mee te raken. uzelf met de controle en het juiste gebruik van de apparatuur.

2. Voldoe aan alle plaatselijke elektrische en veiligheidsvoorschriften, evenals aan de nationale Electrical Code (NEC) en Occupational Safety and Health Act (OSHA) in de Verenigde Staten.

3. Alleen personen die bekend zijn met deze veiligheidsvoorschriften mogen de compressor gebruiken.

4. Houd bezoekers op afstand en laat kinderen nooit de werkruimte betreden.

5. Draag bij het bedienen van pompen of apparaten een veiligheidsbril en gebruik gehoorbescherming. bescherming.

6. Ga niet staan en gebruik de pomp of het apparaat niet als handvat.
7. Controleer voor elk gebruik het persluchtsysteem en de elektrische componenten op tekenen van schade, verslechtering, zwakte of lekkage. Repareren of vervangen defecte artikelen vóór gebruik controleren.
8. Controleer regelmatig of alle bevestigingsmiddelen nog goed vastzitten.

ÿWAARSCHUWING!

Apparatuur en regelapparatuur kunnen vlambogen genereren, waardoor brandbare gassen of dampen. Niet bedienen of repareren in of nabij ontvlambare gassen of dampen. Het is Het is verboden om brandbare vloeistoffen of gassen in de buurt van de compressor op te

slaan. ÿLET OP!

Zelfs als het apparaat stopt, kunnen de onderdelen van de compressor nog steeds heet zijn.

1. Houd uw vingers uit de buurt van de draaiende compressor, omdat deze snel beweegt en Oververhitte componenten kunnen letsel en/of brandwonden veroorzaken.

2. Als de apparatuur abnormaal begint te trillen, stop dan de motor/motor

en controleer direct de oorzaak. Trillingen zijn meestal een waarschuwing voor een storing.

Om het risico op brand te verkleinen, moet de buitenkant van de motor vrij worden gehouden van olie, oplosmiddelen en overtollig smeervet.

ÿGEVAAR!

Probeer de brandstoftank niet te repareren of te modificeren! Lassen, boren of welke andere andere aanpassingen kunnen de tank verzwakken, wat kan leiden tot een tankbreuk of

explosieschade. Zorg ervoor dat u versleten of beschadigde brandstoftanks vervangt.

ÿWAARSCHUWING!

Verwijder of probeer nooit de veiligheidsklep aan te passen. Houd de veiligheidsklep vrij van verf en andere ophopingen.

ÿWAARSCHUWING! Laat dagelijks vloeistof uit de tank lopen

1. Tanks roesten door vochtophoping, wat de tank verzwakt. Zorg ervoor dat je het water aftapt
   Controleer de tank regelmatig en controleer deze periodiek op onveilige omstandigheden, zoals roestvorming en corrosie.
2. Snel bewegende lucht zal stof en vuil opwaaien, wat schadelijk kan zijn. Laat de lucht ontsnappen langzaam bij het afvoeren van vocht en het ontluchten van het compressorsysteem.

VOORZORGSMAATREGELEN BIJ HET SPRUITEN

ÿWAARSCHUWING!

Spuit geen brandbare materialen in de buurt van open vuur of in de buurt van ontstekingsbronnen. inclusief de compressoreenheid.

1. Rook niet tijdens het spuiten van verf, insecticiden of andere brandbare stoffen. stoffen.
2. Gebruik een gezichtsmasker/ademhalingsmasker bij het spuiten en spuit in een goed geventileerde ruimte om gezondheids- en brandgevaren te voorkomen.
3. Spuit geen verf of andere spuitmaterialen rechtstreeks op de compressor.

Plaats de compressor zo ver mogelijk van het spuitgebied om de kans op overlast te minimaliseren. de ophoping van overtollige spray op de compressor.

1. Volg de onderstaande instructies bij het spuiten of reinigen met oplosmiddelen of giftige chemicaliën. instructies van de fabrikant van de chemische stof.

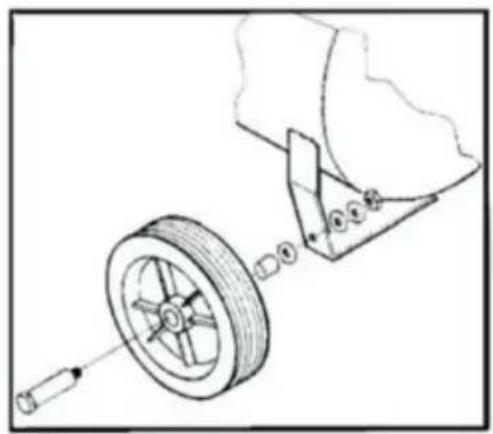

MONTAGE WIEL MONTAGE

Monteer de wielen zoals afgebeeld in Figuur 1.

Het is erg belangrijk om de compressor op een schone en goed geventileerde plaats te installeren. De minimale afstand tussen de compressor en de muur bedraagt 18 inch, aangezien objecten kan de luchtstroom belemmeren en de omgevingstemperatuur mag niet hoger zijn dan 100 ° F.

ÿLET OP!

Plaats de luchtinlaat van de compressor niet in de buurt van stoom-, verfspuit-, zandstraal- of andere plekken. elke andere bron van verontreiniging. Deze verontreinigingen kunnen de motor beschadigen.

ELEKTRISCHE INSTALLATIE

ÿWAARSCHUWING!

Alle bedrading en elektrische aansluitingen dienen door gekwalificeerde elektriciens te worden uitgevoerd. De installatie moet voldoen aan de plaatselijke voorschriften en de nationale elektriciteitsvoorschriften.

ÿLET OP!

Gebruik nooit een verlengsnoer met dit product. Gebruik een extra luchtslang in plaats van een verlengsnoer om stroomverlies en permanente motor te voorkomen schade. Bij gebruik van een verlengsnoer vervalt de garantie.

ÿGEVAAR!

Onjuist gebruik van de aardingsstekker kan leiden tot een mogelijk risico op elektrische schok!

ÿGEVAAR!

Gebruik geen aardingsadapter bij dit product!

1. Als reparatie of vervanging van het snoer of de stekker nodig is, sluit dan geen aarding aan draad naar een van de platte bladaansluitingen. De draad met isolatie met een externe Het groene oppervlak (met of zonder gele strepen) is de aarddraad.

ÿWAARSCHUWING!

Sluit nooit een groene (of groen en gele) draad aan op een spanningvoerende aansluiting.

1. Raadpleeg een gekwalificeerde elektricien of onderhoudsmonteur als de aardingsinstructies niet correct zijn.

volledig begrepen is, of als u twijfelt of het product goed geaard is.

Wijzig de meegeleverde stekker niet. Als deze niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een elektricien.

gediplomeerd elektricien.

ÿWAARSCHUWING!

ÿ Lokale elektrische bedradingscodes verschillen per gebied. Bronbedrading, stekker en

De beschermer moet minimaal geschikt zijn voor de ampère en de spanning die op de beschermer staan aangegeven.

motortypeplaatje en voldoen aan alle elektrische voorschriften voor dit minimum.

ÿ Gebruik een trage zekering of een stroomonderbreker.

WERKING

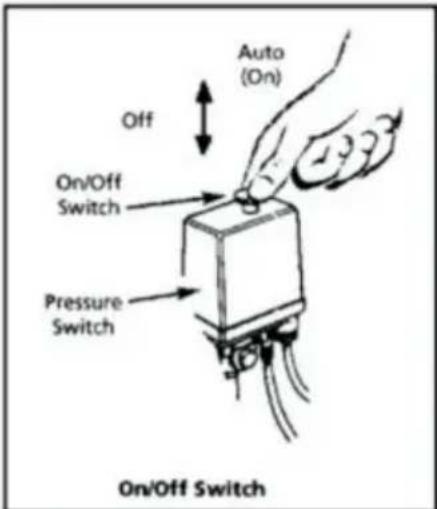

Drukschakelaar - Auto/Uit-schakelaar - In de AUTO-stand schakelt de compressor uit

automatisch wanneer de tankdruk de maximale vooraf ingestelde druk bereikt. In de

UIT-stand. De compressor zal niet werken. Deze schakelaar moet in de UIT-stand staan.

positie bij het aansluiten of loskoppelen van het netsnoer van het stopcontact

of bij het wisselen van luchtgereedschap.

Regelaar - De regelaar regelt de hoeveelheid luchtdruk die bij de slang wordt vrijgegeven

stopcontact.

Veiligheidsventiel - Dit ventiel laat automatisch lucht ontsnappen als de druk in de tank te hoog wordt.

het vooraf ingestelde maximum.

Afvoerbuis - Deze buis transporteert perslucht van de pomp naar de controlekamer.

klep. Deze buis wordt erg heet tijdens gebruik. Raak de afvoerbuis nooit aan om het risico op ernstige brandwonden te

voorkomen.

Terugslagklep: een eenrichtingsklep die lucht in de tank laat komen, maar voorkomt dat er lucht in de tank komt.

de tank zodat het water niet terugstroomt naar de compressorpomp.

Handvat: ontworpen om de compressor te verplaatsen.

ÿWAARSCHUWING!

Gebruik bij units met wielen nooit de handgreep om de unit volledig van de grond te tillen.

Afvoer Petcock-Deze klep bevindt zich op de bodem van de tank. Gebruik deze klep om

Laat dagelijks het vocht uit de tank lopen om het risico op corrosie te verminderen.

Verlaag de tankdruk tot onder de 10 psi en laat vervolgens dagelijks het vocht uit de tank lopen. Vermijd corrosie in de tank. Laat vocht uit de tank lopen door de aftapkraan te openen bevindt zich onder de tank.

SMERING

Dit is een olievrij product en heeft GEEN smering nodig om te kunnen werken.

INBRAAKPROCEDURE

ÿLET OP!

Bevestig de luchtklem of een ander gereedschap niet aan het open uiteinde van de slang totdat de opstartprocedure is voltooid.

voltooid en eenheidscontroles ok.

BELANGRIJK: Laat de compressor niet werken voordat

het lezen van de instructies, anders kan er schade ontstaan.

1. Draai de regelaar volledig met de klok mee om de luchtstroom te openen.
2. Zet de schakelaar op de UIT-stand en sluit de stroom aan koord.
3. Zet de schakelaar op de AUTO-positie en laat het apparaat draaien 30 minuten om de pomponderdelen in te laten lopen.
4. Draai de regelknop volledig

tegen de klok in. De compressor zal opbouwen tot maximale vooringestelde druk en uitschakeling.

1. Draai de regelknop met de klok mee om lucht te laten stromen.

aftappen. Compressor start opnieuw op bij een vooraf ingestelde druk.

1. Draai de regelknop tegen de klok in om de lucht uit te schakelen en zet de schakelaar op uit positie.

2. Bevestig de klem of een ander gereedschap aan het open uiteinde van de slang. Zet de regelaar aan.In de AUTO-stand, de compressor pompt lucht in de tank. Hij schakelt automatisch uit wanneer de unit zijn maximale vooraf ingestelde druk bereikt. In de UIT-stand.de druk

schakelaar kan niet functioneren en de compressor zal niet werken. Zorg ervoor dat de schakelaar in UIT-stand bij het aansluiten wanneer u de stekker uit het stopcontact haalt.

Vocht in samengeperste lucht zal zich in druppeltjes vormen als het uit een luchtstroom komt.

compressorpomp. Wanneer de luchtvochtigheid hoog is of wanneer een compressor continu draait

Als u het gedurende een langere periode gebruikt, zal dit vocht zich in de tank verzamelen. Wanneer met behulp van een verfspuit of zandstraalpistool. Dit water wordt uit de tank gehaald via de slang en uit het pistool als druppels vermengd met het spuitmateriaal.

BELANGRIJK: Deze condensatie veroorzaakt watervlekken in de verflaag, vooral

bij het spuiten van andere dan op water gebaseerde verf. Bij zandstralen zal het de

zand in de behuizing en verstopt het pistool waardoor het niet meer effectief is. Een filter in de luchtleiding

(MP3105), zo dicht mogelijk bij het pistool geplaatst, helpt dit vocht te verwijderen.

VEILIGHEIDSKLEP

ÿWAARSCHUWING!

Verwijder of probeer de veiligheidsvoorzieningen niet aan te passen klep! Deze klep moet worden gecontroleerd onder druk af en toe door aan de ring te trekken

hand. Als er lucht lekt nadat de ring is losgelaten, of als de klep vastzit en niet kan worden bediend door ring, MOET deze vervangen worden.

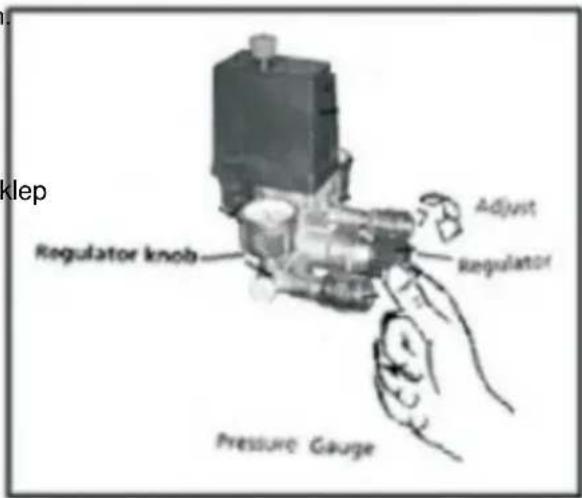

REGELKNOP (figuur 5)

1. Deze knop regelt de luchtdruk naar een luchtdrukgereedschap of verfspuitpistool.

2. Draai met de klok mee om de luchtdruk te verhogen uitlaat. Wanneer de gewenste druk is bereikt, vastgezet met moeren.

3. Om de luchtdruk bij de uitlaat te verlagen, draait u tegen de klok in.

4. Draai de knop volledig tegen de klok in om de luchtstroom volledig af te sluiten en druk vervolgens op de knop omlaag.

De meter geeft de druk in de tank aan, wat aangeeft dat de compressor de druk goed opbouwt.

ONDERHOUD

ÿWAARSCHUWING!

Koppel de stroombron los en laat alle druk uit het systeem ontsnappen voordat u het proberen te installeren, onderhouden, verplaatsen of repareren.

Controleer de compressor regelmatig op zichtbare problemen en volg de onderhoudsinstructies procedures telkens wanneer de compressor wordt gebruikt.

1. Trek aan de ring op het veiligheidsventiel en laat deze trugspringen naar de normale positie.

ÿWAARSCHUWING!

Het veiligheidsventiel moet worden vervangen als het niet kan worden bediend of als er lucht lekt nadat de ring is geplaatst. uitgegeven.

1. Zet de compressor uit en laat de druk uit het systeem ontsnappen. Laat het vocht uit het systeem lopen. tank door de aftapkraan onder de tank te openen.
2. Maak stof en vuil van de motor, tank, leidingen en koelribben van de pomp schoon terwijl compressor is nog steeds UIT.

BELANGRIJK: Plaats het apparaat uit de buurt van het spuitgebied, omdat de slang kan

Voorkom dat overmatig sproeien het filter verstopt.

SMERING

Dit is een olievrije compressor die geen smering nodig heeft.

ÿLET OP!

Deze compressor is uitgerust met een automatische thermische overbelastingsbeveiliging, die de motor uitschakelt als deze oververhit raakt.

Als de thermische overbelastingsbeveiliging de motor vaak uitschakelt, kijk dan naar het volgende oorzaken.

1. Lage spanning.
2. Verstopt luchtfilter.
   3.Gebrek aan goede ventilatie.

ÿLET OP!

Als de thermische overbelastingsbeveiliging is geactiveerd, moet de motor de tijd krijgen om af te koelen voordat u start. De motor start automatisch opnieuw zonder waarschuwing als deze in de het stopcontact en het apparaat is ingeschakeld.

Opslag

1. Wanneer u de slangen en de compressor niet gebruikt, bewaart u deze op een koele en droge plaats.
2. Vocht in de afvoertank.
3. Koppel de slang los en hang het open uiteinde naar beneden, zodat het water kan weglopen.

Symptoom	Mogelijke oorzaak (en)	Corrigerende maatregelen
De compressorkan niet rennen	1. Geen elektriciteit2. Bruine zekering3. Stroomonderbrekerlosgekoppeld4. Thermische overbelasting open circuit5. De drukschakelaar is gebroken	1. Is het aangesloten? Controleer op zekeringen/stroomonderbrekers of motor overbelasting2. Vervang de doorgebrande zekering3. Reset en bepaal de oorzaak van het probleem 4.Nadat de motor is afgekoeldnaar beneden, het zal opnieuw opstarten5. Vervanging
Symptoom	Mogelijke oorzaak (en)	Corrigerende maatregelen
De motor bromt maar kan niet werken of loopt langzaam	1. Terugslagklep defect of niet geladen2. Slecht contact en lage circuitspanning 3.Motorwikkeling kortsluiting of open circuit	1. Vervanging of reparatie2. Controleer de verbinding. Als gebruik een verlengstekker, maak het schoon en controleer de circuit met een voltmeter3. Vervang de motor Gevaar:Niet demonteer de chequeklep als er lucht in zitde brandstoftank; Luchtafvoertank
Wees voorzichtig als de zekering brandt door/deDe stroomonderbrekerslaat herhaaldelijk uit!Gebruik geen verlengsnoeren met dit product	1. Verkeerde zekeringmaat,circuitoverbelasting2. Terugslagklep defect of niet geladen	1. Controleer of de zekering is corrigeer en gebruik een vertraging zekering. Andere loskoppelen elektrische apparaten uit het circuit halen of de compressor zelfstandig laten werkenvertakkingscircuit2. Demonteer de terugslagklep wanneer erlucht in de brandstoftank tijdens vervanging of reparatie; Luchtafvoertank
Thermische overbelasting beschermer verliest herhaaldelijk vermogen	1. Lage spanning2. Verstopt luchtfilter 3.Gebrek aan goede ventilatie/ruimte temperatuur te hoog4. Terugslagklep storing5. Compressorkleppen zijn defect	1. Elimineer extensiesnoer, controleer met voltmeter2. Filter schoonmaken (zie hoofdstuk Onderhoud)3. Verplaats de compressor naar goed geventileerde ruimte4. Vervangen 5.Vervang de klepconstructie
Kloppend geluid, lawaai, overmatig trilling	1. Losse bouten en ongelijke brandstoftank2. Defecte lagers op excentrische of motorassen3. Versleten of gegroefd cilinders of zuigerveren	1. Draai de bouten van de pakkingdoos vast tot een horizontale positie 2.Vervanging 3.Vervangen of repareren als nodig
Probleemoplossing Grafiek (vervolg) Symptoom	Mogelijke oorzaak (en)	Corrigerende maatregelen
De druk in de olietank daalt wanneer de compressor draait. uitgeschakeld	1. Losse aftapkraan2. Controleer de lekkage van de klep. 3. Losse verbinding van drukschakelaar of regelaar	1. Aanspannen2. Demonteer de cheque klepmontage, schoonmaken of vervangen3. Controleer alle aansluitingen met zeep en waterige oplossing en draai ze goed vast 1.
De voortdurende werking van de	1. Overmatig luchtverbruik en te kleine compressor	Verminder het gebruik of koop via hogere lucht
compressor resulteert in een afvoervolume onder normaal/laag afvoerdruk	2. Het inlaatfilter is geblokkeerd3. Lekkage in de pijpleiding (op de machine of in externe systemen)4. Beschadigde inlaatklep 5. Slijtage van zuigerveren	levering (SCFM)2. Reinigen of vervangen 3. Vervang indien nodig de lekkende onderdelen of draai ze vast hen4. Vervang de compressor ventiel5. Vervang de zuiger en cilinder
Overmatige vochtigheid in afvoerlucht	1. Overmatig water in tank2. Hoge luchtvochtigheid	1. Afvoertank2. Ga naar een gebied met mindervochtigheid: gebruik luchtlijnfilter
Compressor draait continu en veiligheidsventiel opent als de druk stijgt	1. Defecte druk schakelaar2. Defecte veiligheidsklep	1. Vervang de schakelaar. 2. Vervang het veiligheidsventiel door een origineel vervangings
Overmatig starten en (automatisch starten) stoppen	Overmatige condensatie in tank	Vaker aftappen
De ontlader op de drukschakelaar lekt lucht	Terugslagklep vastgelopen in een open positie	Controle verwijderen en vervangen ventiel

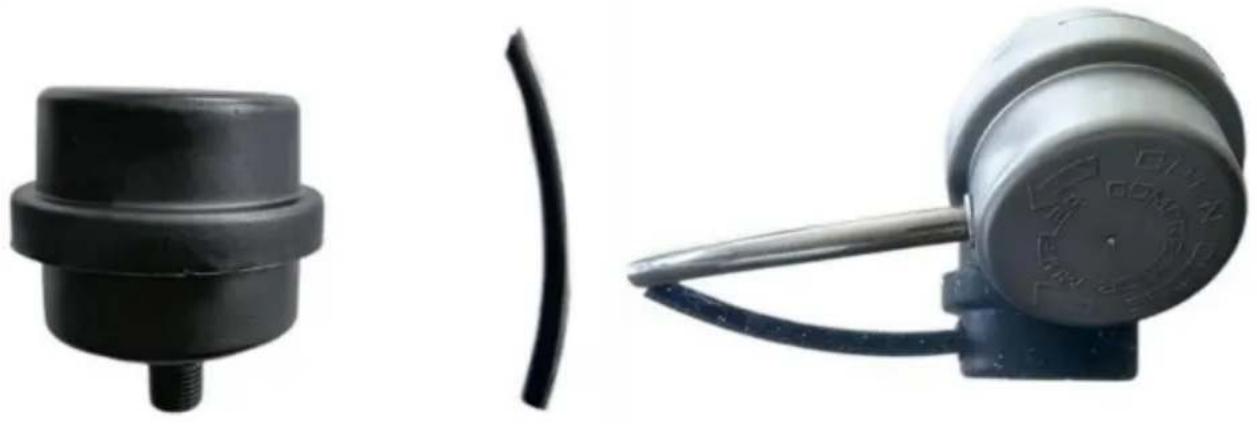

Instructies en voorzorgsmaatregelen voor het gebruik van geluiddempers Wanneer het bedrijf de fabriek verlaat, is elke geluiddemper uitgerust met een 100 geluidsabsorberende 8mm luchtpijp, die het geluid van de apparatuur tot op zekere hoogte kan verminderen, meestal met ongeveer 2 dB. Er is geen speciale functie of assistentie voor de normale werking van de apparatuur. Gebruikers kunnen kiezen of ze een geluiddempende gascilinder willen installeren, en dit apparaat is optioneel. Het is normaal dat de gascilinder eraf valt tijdens normale werking. De werking van de apparatuur wordt niet beïnvloed.

Correcte verwijdering

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU.

Het symbool met een doorgestreepte afvalbak geeft aan dat de

product vereist aparte afvalinzameling in de Europese Unie. Dit

is van toepassing op het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten

Als zodanig gemarkeerde artikelen mogen niet bij het normale huisvuil worden gegooid, maar moeten

naar een inzamelpunt voor recycling van elektrische en elektronische apparaten gebracht.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

VK REP

YH CONSULTING LIMITED.

Technische ondersteuning en e-garantiecertificaat
