BEDIENUNGSANLEITUNG JR550GJ4L Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

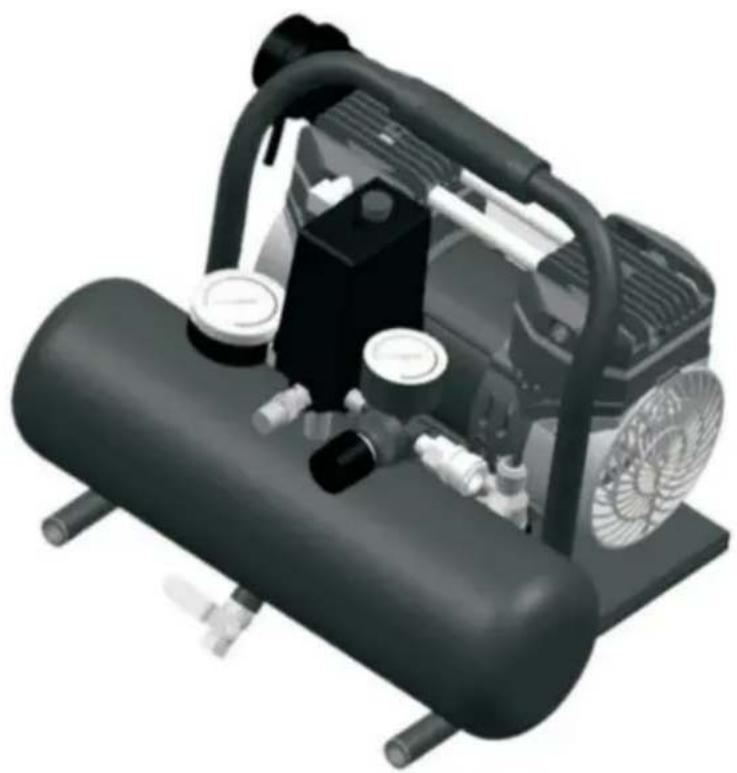

HORIZONTALER LUFTKOMPRESSOR

MODELL: JR550/JR750

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

HORIZONTALE LUFT

KOMPRESSOR

MODELL: JR550/JR750

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren. Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

ANWEISUNGEN

Vorwort

Zunächst möchten wir unseren herzlichsten Dank an unsere Kunden aussprechen, die unsere Geräte gekauft haben. Dieses Handbuch dient unserem Kundenservice und soll den Umgang mit diesen Geräten verbessern. Wir hoffen, dass Ihnen die Produkte und Dienstleistungen des Unternehmens mit freundlicher Genehmigung des Kanals dienen.

Wichtiger Hinweis: Zu Ihrer eigenen

Sicherheit müssen Sie vor der Montage und Verwendung solcher Produkte zunächst dieses Handbuch lesen, um sich über die einzigartige Funktionsweise, Anwendung und möglichen Probleme dieses Geräts zu informieren.

Beschreiben

Der ölfreie Kompressor ist speziell für Selbstbedienungsbenutzer in verschiedenen Haushalts- und Automobilbetrieben konzipiert. Diese Kompressoren liefern Strom für Spritzpistolen, Schlagschrauber und andere Werkzeuge. Diese Geräte können ohne Öl betrieben werden. Die Druckluft des Geräts enthält Feuchtigkeit. Wenn die Anwendung trockene Luft erfordert, installieren Sie bitte einen Wasserfilter oder Lufttrockner.

Sicherheitszeichen In

dieser Betriebsanleitung und an der Maschine werden Sicherheitssymbole und Warnhinweise verwendet, um auf wichtige Sicherheitshinweise hinzuweisen. Dieser Abschnitt hilft Ihnen, diese Sicherheitssymbole und Warnhinweise besser zu verstehen. äGEFAHR!

Gefahrenhinweis Notfallsituationen können, wenn sie nicht vermieden werden, zum Tod oder zu schweren

Verletzungen führen. WARNUNG!

Warnanzeige Eine potenziell gefährliche Situation kann, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen.

ÿVORSICHT!

Vorsicht weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittelschwere Verletzung.

ÿACHTUNG!

Hinweis weist auf wichtige Informationen hin, deren Nichtbeachtung zu Schäden führen kann Ausrüstung.

Auftrennen

Überprüfen Sie das Gerät nach dem Auspacken sorgfältig auf eventuelle Schäden.

während des Transports. Achten Sie darauf, Beschläge, Schrauben usw. festzuziehen, bevor Sie das Gerät in Service.

ÿWARNUNG!

Betreiben Sie das Gerät nicht, wenn es während des Transports beschädigt wurde. Handhabung oder Gebrauch zum Platzen führen und Verletzungen oder Sachschäden verursachen.

ÿGEFAHR!

Warnung vor Atemluft

Dieser Kompressor ist nicht mit der gleichen Qualität ausgestattet und sollte nicht wären Atemluft verwendet werden.

Für jede Anwendung von Luft für den menschlichen Gebrauch muss der Luftkompressor mit geeigneten Sicherheits- und Alarmeinrichtungen ausgestattet sein. Diese zusätzlichen

Ausrüstung ist notwendig, um die Luft richtig zu filtern und zu reinigen, um minimale Spezifikationen für die Beatmung der Stufe D, wie in der

GasSpecificationAssociationCommodityG7.1-1966.OSHA 29 CFR

ALLGEMEINE SICHERHEITSINFORMATIONEN

Durch den Einsatz von Luftkompressoren und anderen Komponenten (Material Pumpspray

Pistolen, Filter, Öler, Schläuche usw.), die ein Hochdruck-Pumpsystem bilden,

Folgende Sicherheitsmaßnahmen müssen immer beachtet werden:

1. Lesen Sie alle mit diesem Produkt mitgelieferten Handbücher sorgfältig durch, um sich gründlich vertraut zu machen Machen Sie sich mit der Beherrschung und richtigen Verwendung der Geräte vertraut.

2. Beachten Sie alle örtlichen Elektro- und Sicherheitsvorschriften sowie die nationalen

Electrical Code (NEC) und Occupational Safety and Health Act (OSHA) in der Vereinigte Staaten.

1. Der Kompressor darf nur von Personen benutzt werden, die mit diesen Sicherheitsbetriebsregeln vertraut sind.

2. Halten Sie Besucher fern und erlauben Sie Kindern niemals, den Arbeitsbereich zu betreten.

3. Tragen Sie beim Bedienen von Pumpen oder Geräten eine Schutzbrille und verwenden Sie Gehörschutz. Schutz.

4. Stehen Sie nicht und verwenden Sie die Pumpe bzw. das Gerät nicht als Griff.
5. Vor jedem Einsatz das Druckluftsystem und die elektrischen Komponenten prüfen

auf Anzeichen von Beschädigung, Verschleiß, Schwäche oder Leckage. Reparieren oder ersetzen Defekte Artikel vor Gebrauch.

1. Überprüfen Sie in regelmäßigen Abständen alle Befestigungselemente auf

festen Sitz. ÿWARNUNG!

Geräte und Steuergeräte können Lichtbögen erzeugen, die entzündbare Gase oder

Dämpfe. Nicht in oder in der Nähe von entflammbaren Gasen oder Dämpfen betreiben oder reparieren. Es ist Es ist verboten, brennbare Flüssigkeiten oder Gase in der Nähe des Kompressors zu lagern.

ÿVORSICHT!

Auch wenn das Gerät stoppt, können die Kompressorkomponenten noch heiß sein.

1. Halten Sie Ihre Finger vom laufenden Kompressor fern, da sich dieser schnell und

Überhitzte Komponenten können Verletzungen und/oder Verbrennungen verursachen.

1. Wenn das Gerät ungewöhnlich zu vibrieren beginnt, schalten Sie bitte den Motor ab.

und suchen Sie sofort nach der Ursache. Vibrationen sind in der Regel ein Hinweis auf eine Fehlfunktion.

Um die Brandgefahr zu verringern, sollte die Außenseite des Motors frei von Öl, Lösungsmitteln oder übermäßigem Schmierfett gehalten werden.

ÿGEFAHR!

Versuchen Sie nicht, den Kraftstofftank zu reparieren oder zu modifizieren! Schweißen, Bohren oder andere Modifikationen können den Tank schwächen und zu einem Tankbruch oder

Explosionsschäden. Achten Sie darauf, verschlissene oder beschädigte Kraftstofftanks auszutauschen.

ÿWARNUNG!

Entfernen Sie niemals das Sicherheitsventil und versuchen Sie auch nicht, es zu verstellen. Halten Sie das Sicherheitsventil frei von Farbe. und andere Ansammlungen.

ÿWARNUNG! Täglich Flüssigkeit aus dem Tank ablassen

1. Tanks rosten durch Feuchtigkeitsansammlung, die den Tank schwächt. Achten Sie darauf, Tank regelmäßig und überprüfen Sie regelmäßig auf unsichere Zustände wie Rostbildung und Korrosion.

2. Schnelle Luftbewegungen wirbeln Staub und Schmutz auf, die schädlich sein können. Lassen Sie die Luft ab langsam, wenn Feuchtigkeit abgelassen wird und der Druck im Kompressorsystem abgelassen wird.

VORSICHTSMASSNAHMEN BEIM SPRÜHEN ÿWARNUNG!

Sprühen Sie keine brennbaren Materialien in der Nähe von offenen Flammen oder Zündquellen. inklusive der Kompressoreinheit.

1. Rauchen Sie nicht, wenn Sie Farbe, Insektizide oder andere brennbare

Substanzen.

1. Verwenden Sie beim Sprühen eine Gesichtsmaske/Atemschutzmaske und sprühen Sie in einem gut belüfteten Bereich, um Gesundheits- und Brandgefahren vorbeugen.

2. Sprühen Sie keine Farbe oder andere Sprühmaterialien direkt auf den Kompressor.

Platzieren Sie den Kompressor so weit wie möglich vom Sprühbereich entfernt, um

die Ansammlung von übermäßigem Sprühnebel auf dem Kompressor.

1. Beim Sprühen oder Reinigen mit Lösungsmitteln oder giftigen Chemikalien beachten Sie die Anweisungen des Chemikalienherstellers.

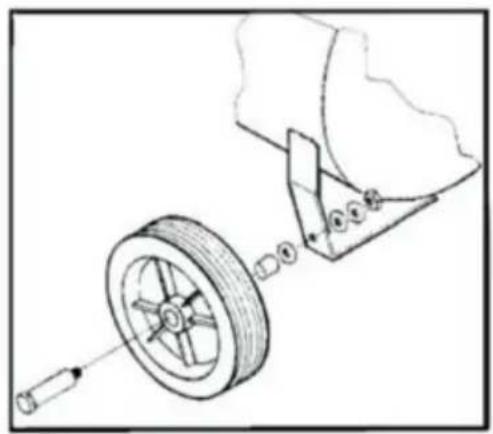

MONTAGE RADMONTAGE

Montieren Sie die in Abbildung 1 gezeigten Räder.

WICHTIGSTE TECHNISCHE DATEN

Produktname	Luftkompressor für Schlafzimmer
Modell	JR550		JR750
Stromspannung	60 Hz	220-240 V~120 V~/50 Hz	120 V~/60 Hz	220-240V~/50 Hz
Geschwindigkeit	1700 U/min	1400 U/min	3400 U/min	2800 U/min
Maximaler Druck	120 psi	120 psi	120 psi	120 psi
LuftspeicherTankinhalt	1 Gallone	4L	2 Gallonen	8 Liter
Leistung	1 PS	630 W	1 PS	860 W

Installieren

Position

Es ist sehr wichtig, den Kompressor an einem sauberen und gut belüfteten Ort zu installieren. Der Mindestabstand zwischen dem Kompressor und der Wand beträgt 18 Zoll, da Gegenstände kann den Luftstrom behindern, und die Umgebungstemperatur sollte nicht höher sein als 100 ° F.

ÿVORSICHT!

Platzieren Sie den Kompressorlufteinlass nicht in der Nähe von Dampf, Farbsprühnebel, Sandstrahlbereichen oder jede andere Quelle von Verunreinigungen. Diese Ablagerungen beschädigen den Motor.

ELEKTRISCHE INSTALLATION

ÿWARNUNG!

Die gesamte Verkabelung und der elektrische Anschluss sollten von einem qualifizierten Elektriker durchgeführt werden. Die Installation muss den örtlichen Bestimmungen und nationalen Elektrovorschriften entsprechen.

ÿVORSICHT!

Verwenden Sie niemals ein Verlängerungskabel mit diesem Produkt. Verwenden Sie einen zusätzlichen Luftschlauch anstelle eines Verlängerungskabels zur Vermeidung von Stromverlust und permanentem Motorbetrieb Beschädigungen. Bei Verwendung eines Verlängerungskabels erlischt die Garantie.

ÿGEFAHR!

Bei unsachgemäßer Verwendung des Erdungssteckers besteht die Gefahr eines elektrischen Schlags. Schock!

ÿGEFAHR!

Verwenden Sie mit diesem Produkt keinen Erdungsadapter!

1. Wenn eine Reparatur oder ein Austausch des Kabels oder Steckers erforderlich ist, schließen Sie die Erdung nicht an Draht an eine der Flachsteckklemmen. Der isolierte Draht hat eine äußere Die grüne Oberfläche (mit oder ohne gelbe Streifen) ist das Erdungskabel.

ÿWARNUNG!

Schließen Sie das grüne (oder grün-gelbe) Kabel niemals an eine stromführende Klemme an.

1. Erkundigen Sie sich bei einem qualifizierten Elektriker oder Servicetechniker, ob die Erdungsanweisungen nicht vollständig verstanden haben oder wenn Zweifel bestehen, ob das Produkt ordnungsgemäß geerdet ist.

Verändern Sie den mitgelieferten Stecker nicht. Wenn er nicht in die Steckdose passt, lassen Sie eine geeignete Steckdose von einem qualifizierten Elektriker.

ÿWARNUNG!

Die örtlichen Vorschriften für elektrische Leitungen sind von Region zu Region unterschiedlich. Zuleitung, Stecker und Der Schutz muss mindestens für die auf dem Gerät angegebene Stromstärke und Spannung ausgelegt sein.

Motortypenschild und erfüllen Sie alle elektrischen Vorschriften für dieses Minimum.

ÿ Verwenden Sie eine träge Sicherung oder einen Leistungsschalter.

BETRIEB

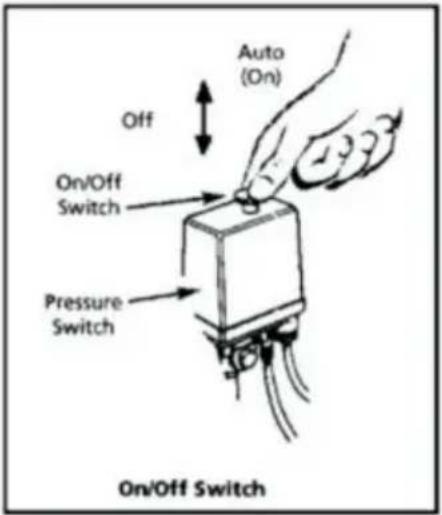

Druckschalter -Auto/Aus-Schalter-In der Position AUTO schaltet der Kompressor ab

automatisch, wenn der Tankdruck den maximalen voreingestellten Druck erreicht. Im

OFF-Position. Der Kompressor funktioniert nicht. Dieser Schalter sollte sich in der OFF-Position befinden

Position beim Anschließen oder Abziehen des Netzkabels an die Steckdose

oder beim Wechseln von Druckluftwerkzeugen.

Regler - Der Regler steuert die Menge des Luftdrucks, der am Schlauch freigesetzt wird

Steckdose.

Sicherheitsventil - Dieses Ventil lässt automatisch Luft ab, wenn der Tankdruck überschreitet

das voreingestellte Maximum.

Auslassrohr - Dieses Rohr leitet Druckluft von der Pumpe zum Rückschlagventil.

Ventil. Dieses Rohr wird während des Gebrauchs sehr heiß. Um schwere Verbrennungen zu vermeiden, berühren

Sie niemals das Entladungsrohr.

Rückschlagventil - Ein Einwegventil, das Luft in den Tank lässt, aber verhindert, dass Luft in

aus dem Tank, um ein Zurückfließen in die Kompressorpumpe zu verhindern.

Griff – zum Bewegen des Kompressors.

ÿWARNUNG!

Benutzen Sie bei Geräten mit Rädern niemals den Griff, um das Gerät vollständig vom Boden anzuheben.

Ablasshahn - Dieses Ventil befindet sich am Boden des Tanks. Verwenden Sie dieses Ventil, um

Lassen Sie täglich Feuchtigkeit aus dem Tank ab, um das Korrosionsrisiko zu verringern.

Reduzieren Sie den Tankdruck unter 10 psi und lassen Sie dann täglich Feuchtigkeit aus dem Tank ab, um Vermeiden Sie Korrosion im Tank. Lassen Sie die Feuchtigkeit aus dem Tank ab, indem Sie den Ablasshahn öffnen. befindet sich unter dem Tank.

SCHMIERUNG

Dies ist ein ölfreies Produkt und erfordert für den Betrieb KEINE Schmierung.

EINFAHRVORGEHENSWEISE

ÿVORSICHT!

Befestigen Sie den Druckluftspanner oder ein anderes Werkzeug erst am offenen Schlauchende, wenn die Inbetriebnahme

abgeschlossen und Geräteprüfungen ok.

WICHTIG: Betreiben Sie den Kompressor nicht, bevor

Beachten Sie die Anweisungen, da dies zu Schäden führen kann.

1. Drehen Sie den Regler ganz im Uhrzeigersinn, um den Luftstrom zu öffnen.

2. Schalter auf OFF stellen und Netzstecker einstecken Kabel.

3. Den Schalter auf AUTO stellen und das Gerät laufen lassen.

30 Minuten, um die Pumpenteile einzufahren.

1. Drehen Sie den Reglerknopf ganz

gegen den Uhrzeigersinn. Der Kompressor baut

maximaler voreingestellter Druck und Abschaltung.

1. Drehen Sie den Reglerknopf im Uhrzeigersinn, um Luft einströmen zu lassen.
   ablassen. Der Kompressor wird bei einem voreingestellten Druck neu gestartet.
2. Drehen Sie den Reglerknopf gegen den Uhrzeigersinn, um die Luft abzuschalten, und stellen Sie den Schalter auf Aus Position.
3. Befestigen Sie das Spannfutter oder ein anderes Werkzeug am offenen Ende des Schlauches. Schalten Sie den Regler ein. In der Position AUTO pumpt der Kompressor Luft in den Tank. Er schaltet sich automatisch ab wenn das Gerät seinen maximalen voreingestellten Druck erreicht. In der Position OFF wird der Druck Schalter funktioniert nicht und der Kompressor arbeitet nicht. Stellen Sie sicher, dass der Schalter in AUS-Position – Anschließen beim Trennen des Netzkabels von der Steckdose.

Lärm in der Druckluft

Feuchtigkeit in Druckluft bildet Tröpfchen, wenn sie aus einem Luftfilter austritt.

Kompressorpumpe. Bei hoher Luftfeuchtigkeit oder wenn ein Kompressor im Dauerbetrieb ist

Bei längerem Gebrauch sammelt sich diese Feuchtigkeit im Tank.

mit einer Farbsprüh- oder Sandstrahlpistole. Dieses Wasser wird aus dem Tank befördert

durch den Schlauch und aus der Pistole als mit dem Sprühmaterial vermischte Tröpfchen.

WICHTIG: Diese Kondensation verursacht Wasserflecken in einer Lackierung, insbesondere

beim Sprühen anderer als wasserbasierter Farben. Beim Sandstrahlen führt dies dazu, dass die

Sand ins Gehäuse und verstopft die Pistole, wodurch sie unwirksam wird. Ein Filter in der Luftleitung

(MP3105), möglichst nah an der Pistole angebracht, trägt zur Beseitigung dieser Feuchtigkeit bei.

SICHERHEITSVENTIL ÿWARNUNG!

Entfernen Sie die Sicherung nicht und versuchen Sie auch nicht, sie zu verstellen.

Ventil! Dieses Ventil sollte unter

Druck durch gelegentliches Ziehen des Rings durch

Wenn nach dem Lösen des Rings Luft austritt oder das Ventil

festsitzt und nicht durch

Ring, MUSS dieser ersetzt werden.

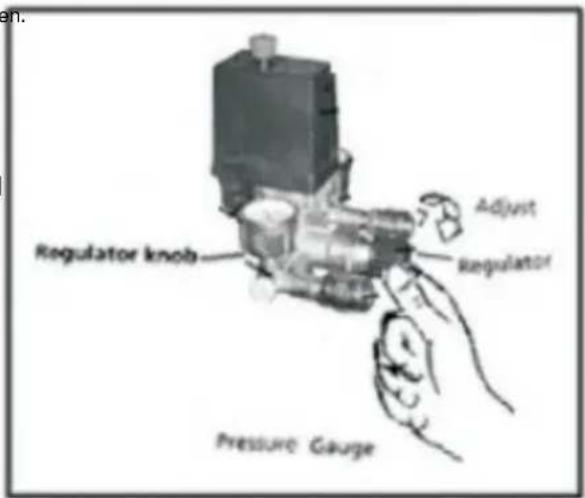

REGLERKNOPF (Abbildung 5)

1. Dieser Knopf regelt den Luftdruck auf eine

luftbetriebenes Werkzeug oder Farbspritzpistole.

1. Im Uhrzeigersinn drehen, um den Luftdruck zu erhöhen bei

Auslass. Wenn der gewünschte Druck erreicht ist,

mit Muttern gesichert.

1. Um den Luftdruck am Auslass zu senken, drehen Sie gegen den Uhrzeigersinn.

2. Drehen Sie den Knopf vollständig gegen den Uhrzeigersinn, um den Luftstrom vollständig zu unterbrechen, und drücken Sie dann runter.

Das Manometer zeigt den Druck im Tank an und weist darauf hin, dass der Kompressor den Druck ordnungsgemäß aufbaut.

WARTUNG

ÿWARNUNG!

Trennen Sie die Stromquelle und lassen Sie den gesamten Druck aus dem System ab, bevor Versuchen Sie, das Gerät zu installieren, zu warten, zu verlagern oder Wartungsarbeiten durchzuführen.

Überprüfen Sie den Kompressor regelmäßig auf sichtbare Probleme und führen Sie die Wartung durch Verfahren bei jeder Verwendung des Kompressors.

1. Den Ring am Sicherheitsventil ziehen und ihn in die Normalposition zurückschnappen lassen.

ÿWARNUNG!

Das Sicherheitsventil muss ausgetauscht werden, wenn es sich nicht betätigen lässt oder nach dem Einsetzen des Rings Luft austritt. freigegeben.

1. Schalten Sie den Kompressor aus und lassen Sie den Druck aus dem System ab. Lassen Sie die Feuchtigkeit ab. Tank durch Öffnen des Ablasshahns unter dem Tank.
2. Reinigen Sie Motor, Tank, Luftleitungen und Kühlrippen der Pumpe von Staub und Schmutz, während Kompressor ist immer noch AUS.

WICHTIG: Positionieren Sie das Gerät außerhalb des Sprühbereichs, da der Schlauch

Verhindern Sie, dass übermäßiges Sprühen den Filter verstopft.

SCHMIERUNG

Dies ist ein ölfreier Kompressor, der keine Schmierung benötigt.

ÿVORSICHT!

Dieser Kompressor ist mit einem automatisch rücksetzbaren Überhitzungsschutz ausgestattet, der den Motor bei Überhitzung abschaltet.

Wenn der Überhitzungsschutz den Motor häufig abschaltet, achten Sie auf Folgendes Ursachen.

1. Niedrige Spannung.
2. Luftfilter verstopft.
3. Mangelnde Belüftung.

ÿVORSICHT!

Wenn der Überhitzungsschutz aktiviert wird, muss der Motor abkühlen

vor dem Start heruntergefahren. Der Motor startet automatisch ohne Vorwarnung neu, wenn er in die Netzsteckdose und das Gerät ist eingeschaltet.

Lagerung

1. Bewahren Sie Schläuche und Kompressor bei Nichtgebrauch an einem kühlen und trockenen Ort auf.
2. Feuchtigkeit im Abwassertank.
3. Den Schlauch abmontieren und das offene Ende nach unten hängen lassen, damit das Wasser ablaufen kann.

FEHLERSUCHE-DIAGRAMM

Symptom	Mögliche Ursache(n)	Korrekturmaßnahme
Der Kompressorkann nicht laufen	1. Kein Strom2. Braune Sicherung3. Leistungsschalter getrennt4. Thermische Überlastung, offener Stromkreis5. Der Druckschalter ist gebrochen	1. Ist es eingesteckt? Überprüfen Sie, ob Sicherungen/Schutzschalter vorhanden sind oder Motorüberlastung2. Ersetzen Sie die durchgebrannte Sicherung3. Zurücksetzen und bestimmen Sie die Ursache des Problems 4.Nachdem der Motor abgekühlt ist heruntergefahren, wird es neu gestartet5. Ersatz
Symptom	Mögliche Ursache(n)	Korrekturmaßnahme
Der Motor brummt, aber kann nicht betrieben werden oder läuft langsam	1. Rückschlagventil defekt oder nicht geladen2. Schlechter Kontakt und niedrige Stromkreisspannung3. Kurzschluss oder Unterbrechung der Motorwicklung	1. Ersatz oder Reparatur2. Überprüfen Sie die Verbindung. Wenn mit einem Verlängerungsstecker, reinigen Sie es und überprüfen Sie die Schaltung mit einem Voltmeter3. Ersetzen Sie den Motor.Gefahr: Nichtden Scheck zerlegenVentil, wenn Luft im der Kraftstofftank; LuftablassTank
Seien Sie vorsichtig, wenn die Sicherung brennt durch/die Schutzschalter löst wiederholt aus! Verwenden Sie keine Verlängerungskabel mit diesem Produkt	1. Falsche Sicherungsgröße, Stromkreisüberlastung2. Rückschlagventil defekt oder nicht geladen	1. Prüfen Sie, ob die Sicherung korrigieren und eine Verzögerung verwenden Sicherung. Andere elektrische Geräte vom Stromkreis trennen oder den Kompressor alleine betreiben Abzweigstromkreis2. Zerlegen Sie das Rückschlagventil, wenn esLuft im Kraftstofftank bei Austausch oder Reparatur; Luftablasstank
Thermische ÜberlastungSchutz verliert wiederholt die Leistung	1. Niedrige Spannung2. Verstopfter Luftfilter 3.Mangelnde Belüftung/RaumTemperatur zu hoch4. RückschlagventilFehlfunktion5. Kompressorventile defekt	1. Erweiterung eliminierenKabel, mit Voltmeter prüfen 2.Filter reinigen (siehe Abschnitt Wartung)3. Kompressor an einen gut belüfteter Bereich4. Ersetzen 5.Ersetzen der
Klopfgeräusch,Lärm, übermäßiger Vibration	1. Lose Schrauben und unebener Kraftstofftank2. Defekte Lager an Exzenter-oder Motorwellen3. Abgenutzt oder beschädigtZylinder oder Kolbenringe	Ventilbaugruppe 1. Ziehen Sie die Dichtungskastenschrauben auf ei Position2. Ersatz 3. Ersetzen oder reparieren wie notwendig
FehlerbehebungDiagramm (Fortsetzung)Symptom	Mögliche Ursache(n)	Korrekturmaßnahme
Der Öltankdruck sinkt, wenn der Kompressor ausgeschaltet	1. Lockerer Ablasshahn2. Ventildichtheit prüfen 3.Lose Verbindung von Druckschalter oder Regler	1. Anziehen2. Den Scheck zerlegenVentilbaugruppe reinigen oder ersetzen 3.Überprüfen Sie alle Verbindungen mit Seife und wässriger Lösung und ziehen Sie sie fest 1.
Die kontinuierliche Betrieb der	1. Zu hoher Luftverbrauch und zu kleiner Kompressor	Reduzieren Sie denVerbrauch oder den Kauf durch höh
Kompressor ergibt einAbgabevolumenunternormal/niedrigFörderdruck	2. Der Ansaugfilter ist abgewehrt3. Leckage in der Pipeline (auf der Maschine oder in externen Systeme)4. Beschädigtes Einlassventil 5. Verschleiß der Kolbenringe	Lieferung (SCFM)2. Reinigung oder Austausch 3. Falls erforderlich, ersetzen Sie die undichten Teile oder ziehen Sie sie fest ihnen4. Ersetzen Sie den Kompressor Ventil5. Ersetzen Sie Kolben und Zylinder
Übermäßige Feuchtigkeitin der Abluft	1. Übermäßiges Wasser in Tank2. Hohe Luftfeuchtigkeit	1.Tank entleeren2. Gehen Sie in einen Bereich mit weniger Luftfeuchtigkeit: Luftleitungsfilter verwenden
Der Kompressor läuft kontinuierlich und das Sicherheitsventil öffnet sich bei steigendem Druck	1. Fehlerhafter Druck schalten2. Sicherheitsventil defekt	1. Schalter ersetzen 2.Sicherheitsventil durch Originalersatzteil ersetzen
Übermäßiges Starten und (Autostart-)Stoppen	Übermäßige Kondensation im Tank	Öfter abtropfen lassen
Der Entlader auf der Druckschalter verliert Luft	Rückschlagventil steckt fest in einem offene Stelle	Scheck entfernen und ersetzen Ventil

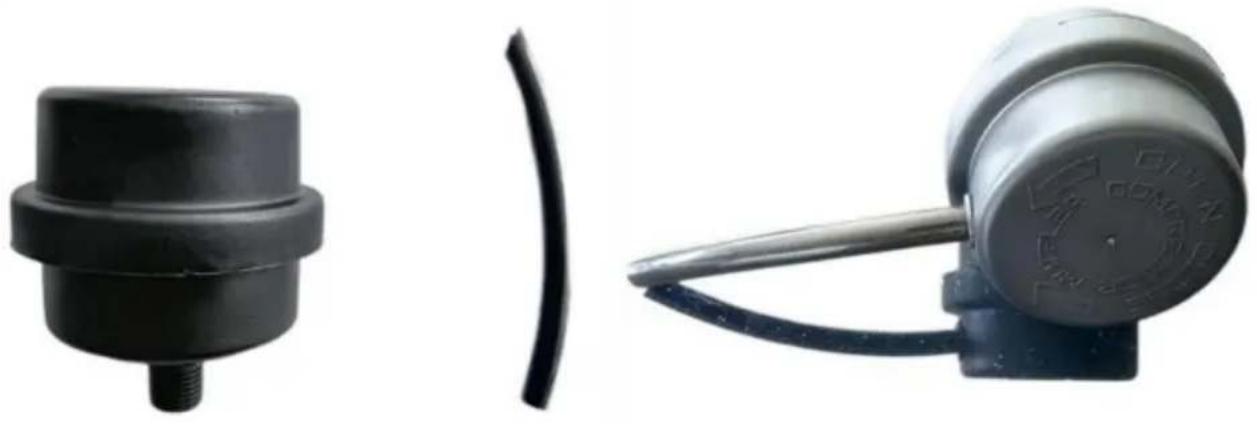

Anweisungen und Vorsichtsmaßnahmen für die Verwendung von Schalldämpfern Wenn das

Unternehmen das Werk verlässt, ist jeder Schalldämpfer mit einem 100 % schallabsorbierenden Luftrohn ausgestattet, das den Lärm des Geräts bis zu einem gewissen Grad reduzieren kann, normalerweise um etwa 2 dB. Es gibt keine spezielle Funktion oder Unterstützung für den normalen Betrieb des Geräts. Benutzer können wählen, ob sie eine Schalldämpfergasflasche installieren möchten, und dieses Gerät ist optional. Es ist normal, dass die Gasflasche während des normalen Betriebs abfällt. Der Betrieb des Geräts wird dadurch nicht beeinträchtigt.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU.

Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass die

Das Produkt muss in der Europäischen Union getrennt entsorgt werden.

gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK REP

YH CONSULTING LIMITED.

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

BELANGRIJKSTE TECHNISCHE GEGEVENS

Productnaam	Slaapkamer luchtcompressor
Model	JR550		JR750
Spanning	60Hz	220-240V~120V~/50Hz	120V~/	220-240V~/50Hz60Hz
	1700 tpm	1400 tpm	3400 tpmSnelheid	2800 tpm
Maximale druk	120 psi	120 psi	120 psi	120psi
Luchtopslag tankinhoud	1 gallon	4L	2 gallons	8L
Stroom	1 pk	630W	1 pk	860W

Installeren

positie

GELUID IN GEPERSTE LUCHT
