MANUALE UTENTE JR550GJ4L Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

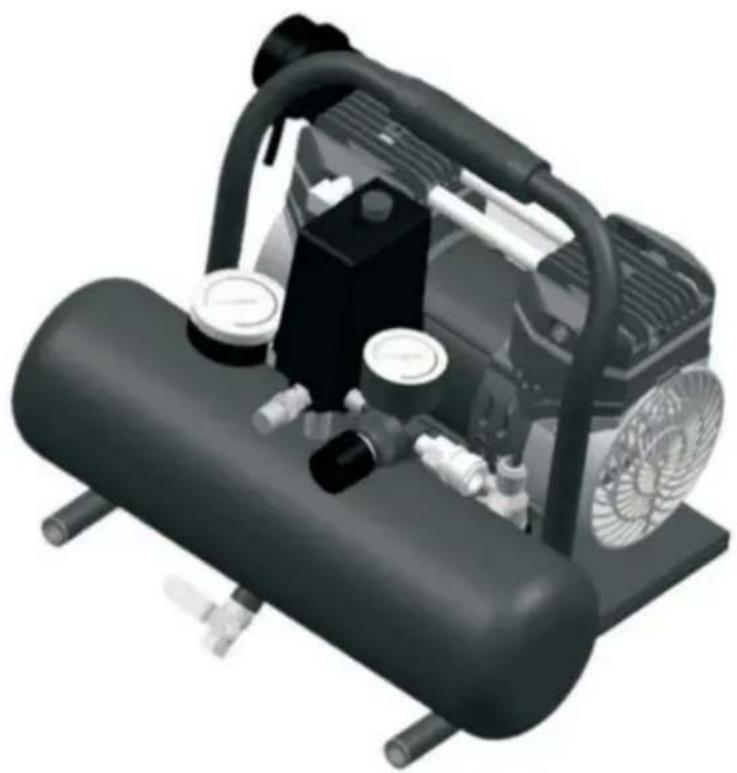

COMPRESSORE ARIA ORIZZONTALE

MODELLO:JR550/JR750

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

ARIA ORIZZONTALE

COMPRESSORE

MODELLO:JR550/JR750

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI

Prefazione

Innanzitutto, desideriamo esprimere i nostri più sentiti ringraziamenti ai clienti che hanno acquistato la nostra attrezzatura. Questo manuale è destinato al servizio clienti per migliorare l'uso di questa attrezzatura. Ci auguriamo che i prodotti e i servizi dell'azienda vi offrano la cortesia del canale.

Promemoria importante Per la

vostra sicurezza, prima di montare e utilizzare tali prodotti, dovete leggere il presente manuale per chiarire il funzionamento specifico, l'applicazione e gli eventuali problemi di questa apparecchiatura.

Descrivere

Il compressore oil-free è progettato specificamente per utenti self-service in varie attività domestiche e automobilistiche. Questi compressori forniscono energia per pistole a spruzzo, chiavi a percussione e altri utensili. Questi dispositivi possono funzionare senza olio. L'aria compressa dal dispositivo conterrà umidità. Se l'applicazione richiede aria secca, installare un filtro per l'acqua o un essiccatore d'aria.

Segnali di sicurezza

In questo manuale operativo e sulla macchina, simboli di sicurezza e parole di avvertenza vengono utilizzati per trasmettere importanti informazioni di sicurezza. Questa sezione ti aiuterà a migliorare la tua comprensione di questi simboli di sicurezza e parole di avvertenza. ÿPERICOLO!

Indicazione di pericolo Le situazioni di emergenza, se non evitate, possono causare morte o lesioni gravi.

ÿATTENZIONE!

Indicatore di avvertenza Una situazione potenzialmente pericolosa, se non evitata, può causare morte o lesioni

gravi. ÿATTENZIONE!

Attenzione indica una situazione pericolosa che, se non evitata, POTREBBE causare danni minori o lesioni moderate.

ÿNUTRIZIONE!

L'avviso indica informazioni importanti che, se non seguite, POTREBBERO causare danni a attrezzatura.

Disfare

Dopo aver disimballato l'unità, ispezionarla attentamente per verificare eventuali danni che potrebbero essersi verificati durante il trasporto. Assicurarsi di stringere i raccordi, i bulloni, ecc. prima di mettere l'unità in servizio.

ÿATTENZIONE!

Non utilizzare l'unità se danneggiata durante la spedizione. Manipolazione o utilizzo. I danni possono causare esplosioni e causare lesioni o danni alla proprietà.

ÿPERICOLO!

Avviso di aria respirabile

Questo compressore non è equipaggiato e non deve essere utilizzato "così com'aire l'aria respirabile di qualità".

Per qualsiasi applicazione di aria per il consumo umano, il compressore d'aria dovrà dotato di adeguati dispositivi di sicurezza e allarme in linea. Questo ulteriore

è necessaria l'attrezzatura per filtrare e purificare adeguatamente l'aria per soddisfare i requisiti minimi

specifiche per la respirazione di Grado D come descritto in Compresso

Associazione delle specifiche del gas, merce G7.1-1966.OSHA 29 CFR

INFORMAZIONI GENERALI SULLA SICUREZZA

Grazie all'uso di compressori d'aria e di altri componenti (pompa di spruzzo del materiale) pistole, filtri, lubrificatori, tubi flessibili, ecc.), che formano un sistema di pompaggio ad alta pressione, devono essere sempre rispettate le seguenti misure di sicurezza:

1. Leggere attentamente tutti i manuali inclusi con questo prodotto per familiarizzare completamente acquisire il controllo e l'uso corretto dell'attrezzatura.
2. Rispettare tutte le normative locali in materia elettrica e di sicurezza, nonché le normative nazionali Codice elettrico (NEC) e legge sulla sicurezza e la salute sul lavoro (OSHA) nel Stati Uniti.
3. Il compressore può essere utilizzato solo da persone a conoscenza delle presenti norme di sicurezza.

4. Tenere lontani i visitatori e non permettere mai ai bambini di entrare nell'area di lavoro.

5. Durante l'uso di pompe o dispositivi, indossare occhiali di sicurezza e utilizzare protezioni acustiche. protezione.

6. Non usare o tenere ferma la pompa o il dispositivo come maniglia.
7. Prima di ogni utilizzo, controllare il sistema dell'aria compressa e i componenti elettrici per segni di danni, deterioramento, debolezza o perdite. Riparare o sostituire articoli difettosi prima dell'uso.
8. Controllare regolarmente che tutti gli elementi di fissaggio siano ben serrati.

ÿATTENZIONE!

Le apparecchiature e i dispositivi di controllo possono generare archi, accendendo gas infiammabili o vapori. Non utilizzare o riparare in prossimità di gas o vapori infiammabili. È vietato conservare liquidi o gas infiammabili in prossimità del compressore. ŷATTENZIONE!

Anche se l'unità si ferma, i componenti del compressore potrebbero essere ancora caldi.

1. Tenere le dita lontane dal compressore in funzione, poiché si muove rapidamente e il surriscaldamento dei componenti può causare lesioni e/o ustioni.

2. Se l'apparecchiatura inizia a vibrare in modo anomalo, arrestare il motore.

e verificarne immediatamente la causa. La vibrazione è solitamente un avvertimento di malfunzionamento. Per ridurre il rischio di incendio, la parte esterna del motore deve essere tenuta libera da olio, solventi o grasso lubrificante in eccesso.

ÿPERICOLO!

Non tentare di riparare o modificare il serbatoio del carburante! Saldare, forare o qualsiasi altra operazione altre modifiche possono indebolire il serbatoio, portando alla rottura del serbatoio o

danni da esplosione. Assicurarsi di sostituire i serbatoi del carburante usurati o danneggiati.

ÿATTENZIONE!

Non rimuovere o tentare mai di regolare la valvola di sicurezza. Mantenere la valvola di sicurezza libera dalla vernice e altre accumulazioni.

ÿATTENZIONE! Scaricare il liquido dal serbatoio ogni giorno

1. I serbatoi arrugginiscono a causa dell'accumulo di umidità, che indebolisce il serbatoio. Assicurati di drenare serbatoio regolarmente e ispezionare periodicamente per condizioni pericolose come la formazione di ruggine e corrosione.
2. L'aria in rapido movimento solleverà polvere e detriti, che potrebbero essere dannosi. Rilasciare l'aria lentamente quando si scarica l'umidità depressurizzando il sistema del compressore.

PRECAUZIONI PER LA SPRUZZATURA

ÿATTENZIONE!

Non spruzzare materiali infiammabili in prossimità di fiamme libere o vicino a fonti di accensione compresa l'unità compressore.

1. Non fumare quando si spruzza vernice, insetticidi o altri prodotti infiammabili sostanze.
2. Utilizzare una maschera facciale/respiratore durante la spruzzatura e spruzzare in un'area ben ventilata per prevenire rischi per la salute e incendi.
3. Non spruzzare vernice o altri materiali da spruzzare direttamente sul compressore.

Posizionare il compressore il più lontano possibile dall'area di spruzzatura per ridurre al minimo l'accumulo di spruzzi eccessivi sul compressore.

1. Quando si spruzza o si pulisce con solventi o sostanze chimiche tossiche, seguire le istruzioni istruzioni fornite dal produttore del prodotto chimico.

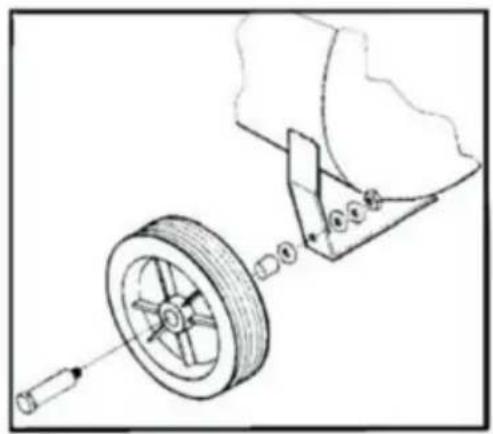

ASSEMBLAGGIO MONTAGGIO RUOTE

Montare le ruote come mostrato nella Figura 1.

Nome del prodotto	Compressore d'aria per camera da letto
Modello	Modello JR550		JR750
Voltaggio	60 Hz	220-240V~120V~/50 Hz	120V~/60 Hz	220-240V~/50 Hz
Velocità	1700 giri al minuto	1400 giri al minuto	3400 giri al minuto	2800 giri/min
Pressione massima	120 psi	120 psi	120 psi	120 psi
Stoccaggio dell'aria capacità del serbatoio	1 gallone	4 litri	2 galloni	8L
Energia	1HP	630W	1HP	860W

Installare

posizione

È molto importante installare il compressore in un luogo pulito e ben ventilato.

La distanza minima tra il compressore e la parete è di 18 pollici, poiché gli oggetti può ostruire il flusso d'aria e la temperatura dell'aria circostante non deve superare 100 ° F.

ÿATTENZIONE!

Non posizionare l'ingresso dell'aria del compressore vicino a zone di vapore, verniciatura a spruzzo, sabbiatura o qualsiasi altra fonte di contaminazione. Questi detriti danneggeranno il motore.

INSTALLAZIONE ELETTRICA

ÿATTENZIONE!

Tutti i cablaggi e i collegamenti elettrici devono essere eseguiti da elettricisti qualificati.

L'installazione deve essere conforme alle normative locali e nazionali in materia elettrica.

ÿATTENZIONE!

Non utilizzare mai una prolunga con questo prodotto. Utilizzare un tubo dell'aria aggiuntivo invece di una prolunga per evitare perdite di potenza e motore permanente danni, l'uso di una prolunga annulla la garanzia.

ÿPERICOLO!

L'uso improprio della spina di messa a terra può comportare un possibile rischio di scosse elettriche che sorpresa!

ÿPERICOLO!

Non utilizzare un adattatore di messa a terra con questo prodotto!

1. Se è necessaria la riparazione o la sostituzione del cavo o della spina, non collegare la messa a terra filo a uno dei terminali a lama piatta. Il filo con isolamento avente un esterno La superficie verde (con o senza strisce gialle) è il filo di messa a terra.

ÿATTENZIONE!

Non collegare mai il filo verde (o verde e giallo) a un terminale sotto tensione.

1. Verificare con un elettricista qualificato o un tecnico dell'assistenza se le istruzioni di messa a terra non sono corrette. completamente compreso, o in caso di dubbi sulla corretta messa a terra del prodotto.

Non modificare la spina fornita; se non si adatta alla presa, far installare la presa corretta da un elettricista qualificato.

ÿATTENZIONE!

ÿ I codici locali di cablaggio elettrico variano da zona a zona. Cablaggio sorgente, spina e il protettore deve essere dimensionato almeno per l'amperaggio e la tensione indicati su targhetta del motore e soddisfare tutti i codici elettrici per questo minimo.

ÿ Utilizzare un fusibile lento o un interruttore automatico.

OPERAZIONE

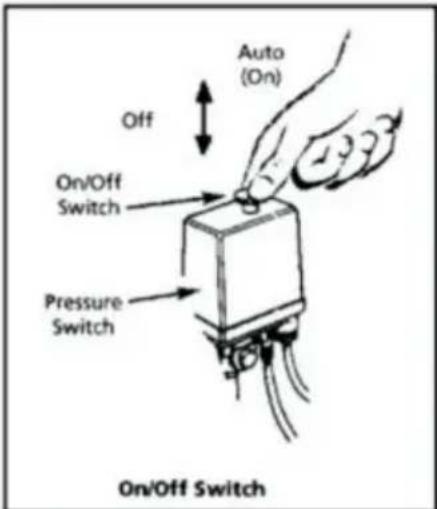

Interruttore di pressione - Interruttore Auto/Off - Nella posizione AUTO, il compressore si spegne automaticamente quando la pressione del serbatoio raggiunge la pressione massima preimpostata. Posizione OFF. Il compressore non funzionerà. Questo interruttore dovrebbe essere in posizione OFF posizione quando si collega o si scollega il cavo di alimentazione dalla presa elettrica o quando si cambiano gli utensili pneumatici.

Regolatore: il regolatore controlla la quantità di pressione dell'aria rilasciata nel tubo presa.

Valvola di sicurezza: questa valvola rilascia automaticamente l'aria se la pressione del serbatoio supera il massimo preimpostato.

Tubo di scarico: questo tubo trasporta l'aria compressa dalla pompa al controllo valvola. Questo tubo diventa molto caldo durante l'uso. Per evitare il rischio di gravi ustioni, non toccare mai il tubo di scarico.

Valvola di ritegno: valvola unidirezionale che consente all'aria di entrare nel serbatoio, ma impedisce all'aria di entrare il serbatoio non rifluisca nella pompa del compressore.

Maniglia: progettata per spostare il compressore.

ÿATTENZIONE!

Non utilizzare mai la maniglia delle unità con ruote per sollevare completamente l'unità da terra.

Rubinetto di scarico: questa valvola si trova sul fondo del serbatoio. Utilizzare questa valvola per drenare quotidianamente l'umidità dal serbatoio per ridurre il rischio di corrosione.

Ridurre la pressione del serbatoio al di sotto di 10 psi, quindi drenare l'umidità dal serbatoio ogni giorno per evitare la corrosione del serbatoio. Scaricare l'umidità dal serbatoio aprendo il rubinetto di scarico situato sotto il serbatoio.

LUBRIFICAZIONE

Questo è un prodotto senza olio e NON necessita di lubrificazione per funzionare.

PROCEDURA DI RODAGGIO

ÿATTENZIONE!

Non collegare il mandrino dell'aria o altri utensili all'estremità aperta del tubo finché non è stato avviato.

completato e controlli unitari ok.

IMPORTANTE: non azionare il compressore prima

leggere le istruzioni, altrimenti potrebbero verificarsi danni.

1. Ruotare il regolatore completamente in senso orario per aprire il flusso d'aria.
2. Portare l'interruttore in posizione OFF e collegare l'alimentazione corda.

3. Portare l'interruttore in posizione AUTO e far funzionare l'unità per 30 minuti per il rodaggio delle parti della pompa.

4. Ruotare completamente la manopola del regolatore

in senso antiorario. Il compressore si svilupperà pressione massima preimpostata e spegnimento.

1. Ruotare la manopola del regolatore in senso orario per far entrare l'aria
   spurgo. Il compressore si riavvia a una pressione preimpostata.
2. Ruotare la manopola del regolatore in senso antiorario per chiudere l'aria e portare l'interruttore su off posizione.
3. Collegare il mandrino o un altro utensile all'estremità aperta del tubo. Accendere il regolatore.Nel Posizione AUTO, il compressore pompa aria nel serbatoio. Si spegne automaticamente quando l'unità raggiunge la sua massima pressione preimpostata. In posizione OFF, la pressione l'interruttore non può funzionare e il compressore non funzionerà. Assicurarsi che l'interruttore sia in Posizione OFF: collegamento quando si scollega il cavo di alimentazione dalla presa elettrica.

L'umidità nell'aria compressa si formerà in goccioline poiché proviene da un'aria

pompa del compressore.Quando l'umidità è elevata o quando un compressore è in continuo

utilizzare per un periodo di tempo prolungato, questa umidità si raccoglierà nel serbatoio. Quando utilizzando una pistola a spruzzo o a sabbiatura. Questa acqua verrà trasportata dal serbatoio attraverso il tubo e fuoriescono dalla pistola sotto forma di goccioline mescolate al materiale da spruzzare.

IMPORTANTE: questa condensa causerà macchie d'acqua nella verniciatura, in particolare quando si spruzzano vernici diverse da quelle a base d'acqua. Se si sabbia, ciò causerà il sabbia alla cassa e intasa la pistola rendendola inefficace. Un filtro nella linea dell'aria (MP3105), posizionato il più vicino possibile alla pistola, aiuterà a eliminare questa umidità.

VALVOLA DI SICUREZZA ÿATTENZIONE!

Non rimuovere o tentare di regolare la sicura valvola! Questa valvola deve essere controllata sotto esercitare pressione di tanto in tanto tirando l'anello mano. Se si verifica una perdita d'aria dopo che l'anello è stato rilasciato, o la valvola è bloccata e non può essere azionata da anello, DEVE essere sostituito.

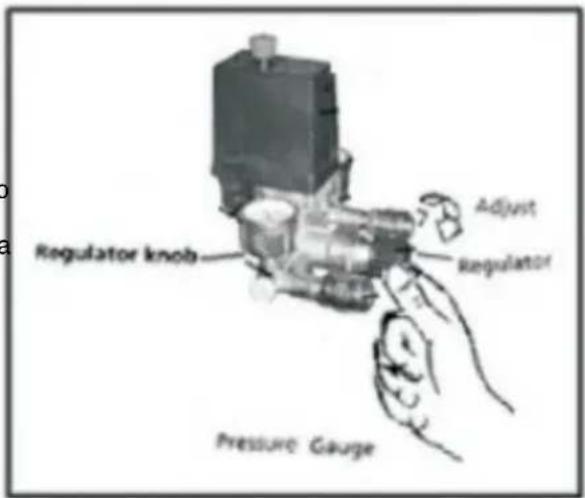

MANOPOLA REGOLATORE (figura 5)

1. Questa manopola controlla la pressione dell'aria a un utensile ad aria compressa o pistola a spruzzo.

2. Girare in senso orario per aumentare la pressione dell'aria a presa. Quando viene raggiunta la pressione desiderata, bloccato con i dadi.

3. Per abbassare la pressione dell'aria in uscita, ruotare in senso antiorario.

4. Ruotare completamente in senso antiorario per chiudere completamente il flusso d'aria, quindi premere la manopola giù.

Il manometro mostra la pressione nel serbatoio, indicando che il compressore sta generando pressione correttamente.

MANUTENZIONE

ÿATTENZIONE!

Scollegare la fonte di alimentazione, quindi rilasciare tutta la pressione dal sistema prima tentare di installare, riparare, spostare o eseguire qualsiasi tipo di manutenzione.

Controllare spesso il compressore per eventuali problemi visibili e seguire la manutenzione procedure ogni volta che si utilizza il compressore.

1. Tirare l'anello della valvola di sicurezza e lasciarlo tornare nella posizione normale.

ÿATTENZIONE!

La valvola di sicurezza deve essere sostituita se non può essere azionata o perde aria dopo che l'anello è rilasciato.

1. Spegnere il compressore e rilasciare la pressione dal sistema, scaricare l'umidità dal serbatoio aprendo il rubinetto di scarico sottostante.
2. Pulire la polvere e lo sporco dal motore, dal serbatoio, dalle linee aeree e dalle alette di raffreddamento della pompa mentre il compressore è ancora SPENTO.

IMPORTANTE: posizionare il dispositivo lontano dalla zona di spruzzatura, poiché il tubo può evitare che una spruzzatura eccessiva intasi il filtro.

LUBRIFICAZIONE

Si tratta di un compressore oil-free che non necessita di lubrificazione.

ÿATTENZIONE!

Questo compressore è dotato di un protettore termico da sovraccarico a ripristino automatico, che spegne il motore in caso di surriscaldamento,

Se il protettore termico da sovraccarico spegne frequentemente il motore, cercare quanto segue cause.

1. Bassa tensione.
2. Filtro dell'aria intasato.
3. Mancanza di ventilazione adeguata.

ÿATTENZIONE!

Se il protettore termico è attivato, il motore deve essere lasciato raffreddare

prima di partire. Il motore si riavvierà automaticamente senza preavviso se lasciato in la presa di corrente e l'unità è accesa.

Magazzinaggio

1. Quando non vengono utilizzati, riporre i tubi flessibili e il compressore in un luogo fresco e asciutto.
2. Umidità nel serbatoio di drenaggio.
3. Scollegare il tubo e appendere l'estremità aperta verso il basso per consentire all'acqua di defluire.

TABELLA DI RISOLUZIONE DEI PROBLEMI

Sintomo	Possibile causa(e)	Azione correttiva
Il compressore non può correre	1. Nessuna elettricità2. Fusibile marrone3. Interruttore automatico disconnesso4. Sovraccarico termico circuito aperto5. Il pressostato è rotto	1. È collegato? Controllare i fusibili/interruttori automatici o sovraccarico del motore2. Sostituire il fusibile bruciato3. Reimpostare e determinare il causa del problema 4. Dopo che il motore si è raffreddato giù, si riavvierà5. Sostituzione
Sintomo	Possibile causa(e)	Azione correttiva
Il motore ronza ma non può funzionare o funziona lentamente	1. Valvola di ritegno difettosa o non caricato2. Contatto scarso e basso tensione del circuito3. Cortocircuito o circuito aperto dell'avvolgimento del motore	1. Sostituzione o riparazione2. Controllare la connessione. Se utilizzando una prolunga, puliscila e controlla la circuito con voltmetro3. Sostituire il motorePericolo: non smontare l'assegno valvola quando c'è aria dentro il serbatoio del carburante; Scarico dell'aria cisterna
Fai attenzione quando il il fusibile si brucia/il l'interruttore automatico scatta ripetutamente! Non usare prolunghe con questo prodotto	1. Dimensioni del fusibile errate, sovraccarico del circuito2. Valvola di ritegno difettosa o non caricato	1. Controllare se il fusibile è correggere e usare un ritardo fusibile. Scollegare altro apparecchi elettrici dal circuito o azionare il compressore da solo circuito derivato2. Non smontare il valvola di ritegno quando c'èaria nel serbatoio del carburante durante la sostituzione o la riparazione; Serbatoio di rilascio dell'aria
Sovraccarico termico il protettore perde ripetutamente potenza	1. Bassa tensione 2.Filtro dell'aria intasato 3.Mancanza di ventilazione/ambiente adeguatitemperatura troppo alta4. Valvola di ritegnomalfunzionamento5. Le valvole del compressoresono guaste	1. Eliminare l'estensionecavo, controllare con voltmetro 2.Pulire il filtro (vedere la sezione Manutenzione)3. Spostare il compressore su zona ben ventilata4. Sostituire 5.Sostituire il gruppovalvola 1.
Suono di bussare, rumore, eccessivo vibrazione	1. Bulloni allentati e serbatoio del carburante irregolare2. Cuscinetti difettosi su alberi eccentrici o motori3. Usurato o segnato cilindri o fasce elastiche	Serrare i bulloni della scatola della guarnizione in posizione orizzontale posizione2. Sostituzione 3.Sostituire o riparare come necessario
Risoluzione dei problemi Grafico (continua) Sintomo	Possibile causa(e)	Azione correttiva
La pressione del serbatoio dell'olio diminuisce quando il compressore è spento	1. Rubinetto di scarico allentato2. Controllare la perdita della valvola 3. Collegamento allentato di pressostato o regolatore	1. Serraggio2. Smontare l'assegno gruppo valvola, pulirlo o sostituirlo3. Controllaretutti i collegamenticon sapone e soluzione acquosa e stringerli saldamente 1. Ridurre l'uso o
Il continuo funzionamento del	1. Consumo eccessivo di aria e compressore troppo piccolo	acquistare tramite aria più alta
il compressore produceun volume discarico inferiorenormale/bassopressione di scarico	2. Il filtro di aspirazione èbloccato3. Perdita di conduttura (su la macchina o in esterno sistemi)4. Valvola di aspirazionedanneggiata 5. Usura degli anelli del pistone	consegna (SCFM)2. Pulizia o sostituzione 3. Se necessario, sostituire le parti che perdono o serrare loro4. Sostituire il compressore valvola5. Sostituire il pistone e il cilindro
Umidità eccessivanell'aria di scarico	1. Acqua eccessiva incisterna2. Elevata umidità	1.Serbatoio di scarico2. Spostarsi in un'area di dimensioni inferiori umidità: utilizzare filtro linea aria
Il compressore funzionacontinuamente e la valvola di sicurezza si aprequando la pressione aumenta	1. Pressione difettosainterruttore2. Valvola di sicurezza difettosa	1. Sostituire l'interruttore2. Sostituire la valvola di sicurezza con un pezzo di ricambio originale
Avviamento e arresto eccessivi (avvio automatico)	Condensa eccessivanel serbatoio	Scolare più spesso
Lo scaricatore sulil pressostato perde aria	Valvola di ritegno bloccata in un posizione aperta	Rimuovere e sostituire il controllo valvola

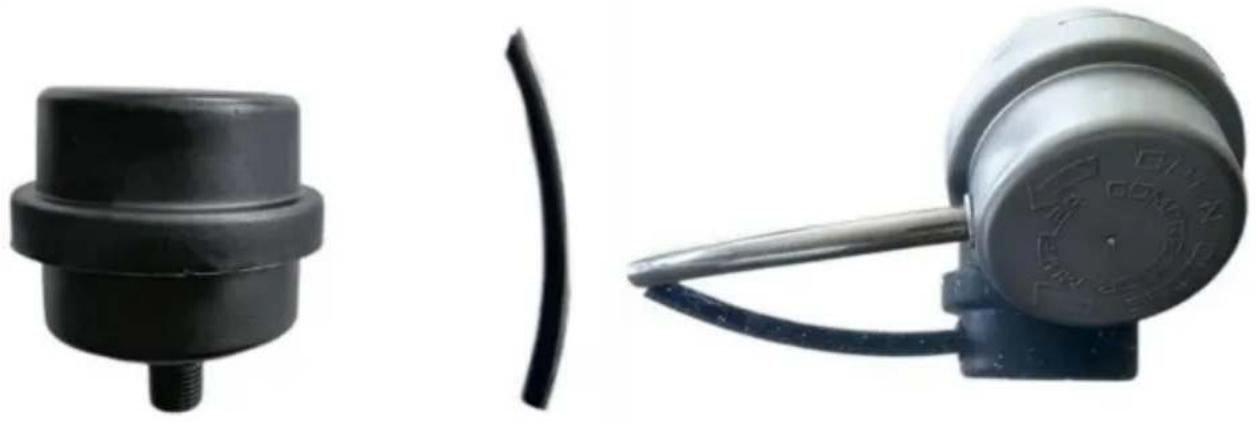

Istruzioni e precauzioni per l'uso dei silenziatori Quando l'azienda lascia la fabbrica, ogni

silenziatore è dotato di un tubo dell'aria fonoassorbente da 100, che può ridurre il rumore

8 millimetri

dell'attrezzatura in una certa misura, solitamente di circa 2 dB. Non esiste alcuna funzione o assistenza speciale per il normale funzionamento dell'attrezzatura. Gli utenti possono scegliere se installare una bombola di gas silenziante e questo dispositivo è opzionale. È normale che la bombola di gas cada durante il normale funzionamento. Il funzionamento dell'attrezzatura non è influenzato.

Smaltimento corretto

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE.

Il simbolo raffigurante un bidone della spazzatura barrato indica che il

prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Questo

si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. Prodotti

contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere

portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 NC.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.
