GEBRUIKSAANWIJZING HR15-T16 THOMSON

Vertaling van de originele versie van de handleiding

1. VEILIGHEIDSINSTRUCTIES .... 3
2. INSTALLATIE 4

2.1. Bevestigingsvoorziening....4
2.2. INSTALLATIE IN DE BADKAMER....5
2.3. ELEKTRISCHE AANSLUITING 6

1. GEBRUIK VAN DE HEATER....6

3.1. LCD-scherm....7
3.2. Bedieningspaneel 7

1. BEDIENING 8

4.1. Temperatuurinstelling....8
4.2. Moduswisseling 9
4.3. Instellingenmenu....11
4.4. Tijdsinstelling (td) 11
4.5. Aangepast Programma instellen(PRG) 11
4.6. Temperatuurcalibratie-instelling 12
4.7. ECO-modus instelpuntaanpassing ....12
4.8. Raamdetectiefunctie....12
4.9. Verwarmingspictogram....13
4.10. Toetsenbord vergrendeling....13
4.11. Energiegedragindicator....13
4.12. Automatische Schermverduistering....14

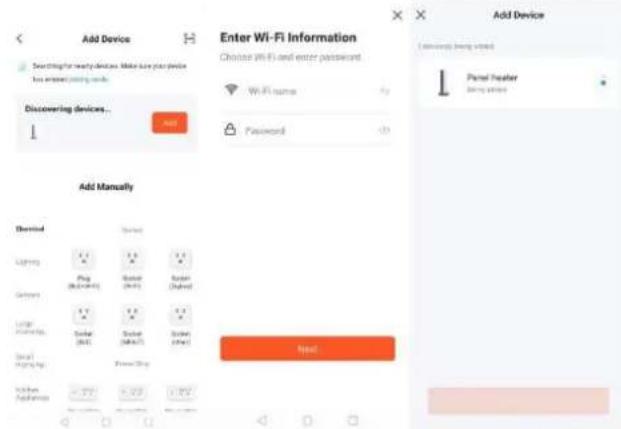

4.13. Maak verbinding met WiFi via TuyaSmart 14
4.14. Maak verbinding met WiFi via Smart Life....16
4.15. Elektriciteitsverbruik functie 18

1. Bij problemen....19

5.1. Probleemoplossing....19
5.2. Resetten....20
5.3. Bij stroomuitval....20
5.4. Vervanging van de thermostaat....20

1. TECHNISCHE SPECIFICATIES 20
2. ONDERHOUD EN REINIGING....24
3. RECYCLING (VERWIJDERING VAN HET PRODUCT AAN HET EINDE VAN DE LEVENSDUUR) ......24

1. VEILIGHEIDSINSTRUCTIES

- WAARSCHUWINGEN

Een afschakelmethode moet volgens de bedradingsvoorschriften in de installatie worden opgenomen.

- De vaste installatie moet een netscheider met contactonderbreking in alle polen bevatten, conform installatie-eisen.

- WAARSCHUWING: Dek de verwarming niet af om oververhitting te voorkomen.

• Plaats het apparaat niet direct onder een stopcontact.
• Het apparaat mag niet worden blootgesteld aan druipend of spattend water.
• Gebruik het apparaat niet in volume 0 of 1 van een badkamer. (Zie paragraaf "INSTALLATIE IN DE BADKAMER").
• Het apparaat mag niet buitenshuis worden gebruikt.
• Demonteer het apparaat niet om elektrocutierisico te voorkomen.
• Het apparaat is uitsluitend bedoeld voor huishoudelijk gebruik.
• Oefen geen druk uit op de voorzijde, zijkanten of bovenkant van het apparaat.
• Bij een beschadigde voedingskabel moet deze worden vervangen door de fabrikant, serviceagent of gekwalificeerd personeel.
• Houd het apparaat uit de buurt van baby's en mensen met lichamelijke geestelijke of zintuiglijke beperkingen. Deze personen mogen het apparaat niet gebruiken.
• Plaats het apparaat op minimaal 1 meter afstand van brandbare materialen (gordijnen, meubels, etc.).
• Installeer het apparaat niet nabij fornuizen, ovens, gasvlammen of brandbare vloeistoffen.
• Reinig het apparaat met een licht vochtige doek na het uitschakelen van de stroomvoorziening.
• Gebruik geen chemische oplosmiddelen of schuurmiddelen, omdat deze krassen of beschadigingen kunnen veroorzaken.
• Kinderen jonger dan 3 jaar moeten op afstand worden gehouden, tenzij constant begeleid.
• Kinderen van 3-8 jaar mogen het apparaat alleen aan/uitzetten als het correct is geïnstalleerd en onder toezicht staat.

- Kinderen van 3-8 jaar mogen het apparaat niet aansluiten, reinigen of onderhouden.

WAARSCHUWING: Sommige onderdelen kunnen heet worden en brandwonden veroorzaken. Wees voorzichtig bij kinderen en kwetsbare personen.

• De verwarming moet zo worden geïnstalleerd dat schakelaars niet bereikbaar zijn voor personen in bad of douche.
• Het apparaat moet worden aangesloten via een aardlekschakelaar (RCD) met een reststroom van maximaal 30 mA.
• Dit product voldoet aan EN60335-1, EN60335-2-30 en Richtlijn 2014/30/EU over elektromagnetische interferentie.
• Voor montage-instructies met schroeven, zie de sectie "INSTALLATIE".
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met beperkingen, mits onder toezicht en bewust van risico's.
• Kinderen mogen niet met het apparaat spelen.
• Onderhoud en reiniging mogen niet door kinderen zonder toezicht worden uitgevoerd.

2. INSTALLATIE

BELANGRIJKE AANBEVELINGEN - LEES VOOR INSTALLATIE

• Installeer het apparaat niet direct onder een stopcontact.
• Installeer het apparaat niet in vochtige ruimtes of bij waterbronnen.
• Gebruik het apparaat niet buitenshuis.
• Installeer het apparaat niet op een tochtige plek, wat de regeling kan verstoren.
• Plaats het apparaat niet nabij obstakels die de luchtstroom beperken.
• Bevestig de verwarming verticaal aan de muur zoals hieronder beschreven.
• Kies schroeven en pluggen die geschikt zijn voor het muurmateriaal en het gewicht van het apparaat.

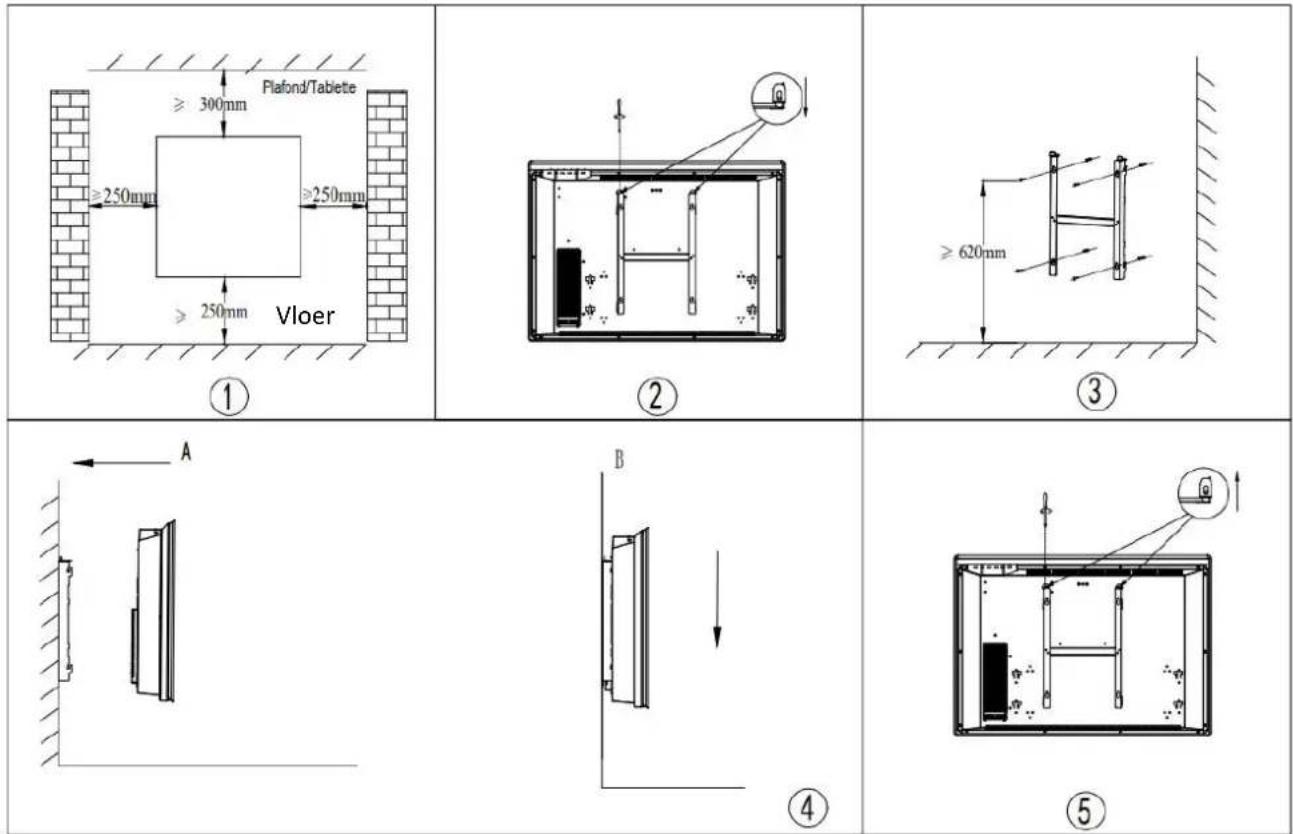

2.1. Bevestigingsvoorziening

1. Kies een geschikte installatielocatie voor de verwarming. (Fig. 1)
2. Demonteer de wandbeugel door de schroef los te draaien (niet verwijderen, alleen losmaken) en de metalen platen uit de gaten te trekken. Haal de beugel naar beneden weg. (Fig. 2)
3. Controleer met een waterpas of de beugel horizontaal is en markeer de positie van 4 gaten op de muur. Boor 4 gaten met een boor die past bij de diameter van de pluggen. Plaats de pluggen in de gaten en schroef de beugel stevig vast. (Fig. 3)
4. Plaats de verwarming op de beugel (Fig. 4):
   A: Lijn de verwarming uit op de 4 haken.
   B: Trek de verwarming naar beneden.
5. Schuif de metalen platen in de gaten en draai de schroeven vast om de beugel t vergrendelen. (Fig. 5)

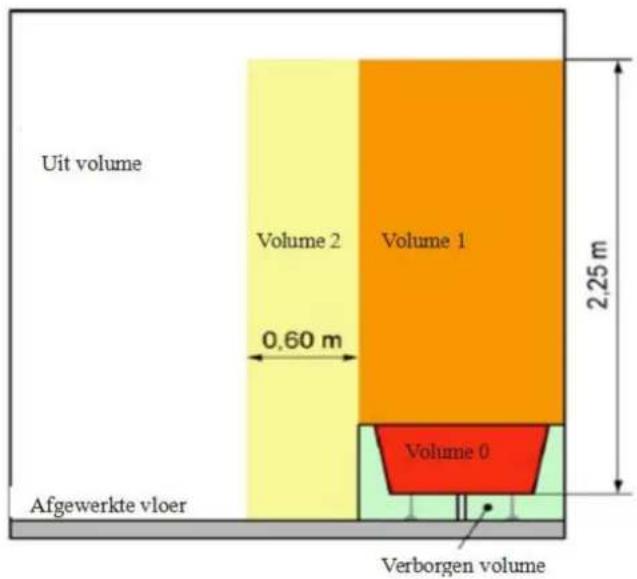

2.2. INSTALLATIE IN DE BADKAMER

Waarschuwing: Dit apparaat mag alleen in zone 2 of buiten de badkamervolumes worden geïnstalleerd, volgens de Franse norm NF C 15-100 voor elektrische installaties in woningen.

Uit volume Volume 2 Volume 1 0,60 m Volume 0 Afgewerkte vloer 2,25 m Verborgen volume

Opmerking: De tekening is alleen ter referentie.

Wij raden aan een professionele elektricien te raadplegen voor hulp.

WAARSCHUWING: Schakel de stroom uit via de hoofdzekering voordat u begint.

- De installatie moet voldoen aan de technische normen en lokale voorschriften (bijv. NF C15-100 in Frankrijk).

- Het apparaat moet worden aangesloten op een standaard wanddoos op ≥25 cm van de vloer.

- Het apparaat mag niet op een stopcontact met stekker worden aangesloten.

- In woningen met bad/douche en circuits ≤32 A moet het circuit zijn beveiligd met een aardlekschakelaar (RCD) ≤30 mA.

- Het apparaat mag niet worden aangesloten op de aarddraad (geel-groene draad).

- Blauwe of lichtgrijze draad: Aansluiten op Nul (230V).

- Bruine of rode draad: Aansluiten op Fase (230V).

- Zwarte draad: Aansluiten op stuurdraad (optioneel voor externe regeling). Niet aarden!

- Geen stuurdraad? Isoleer het blote uiteinde van de zwarte draad om contact met andere draden te voorkomen.

3. GEBRUIK VAN DE HEATER

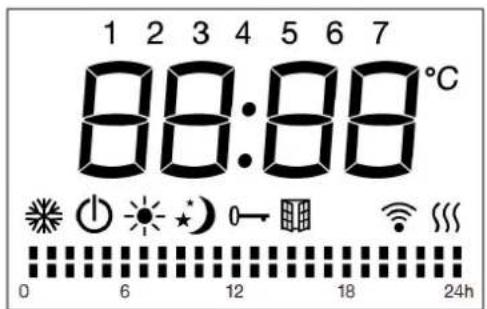

3.1. LCD-scherm

1 2 3 4 5 6 7 88:88°C 0 6 12 18 24h

Symbool	Functie
	Slaapstand (apparaat uit maar onder spanning)
	Vorstbeveiliging (houdt ~7°C aan).
	Comfortmodus (ingestelde temperatuur).
	ECO-modus: Temperatuur 3°C (standaard) lager danComfort. Instelbaar op 2°C of 4°C.
P	Stuurdraadmodus (externe programmering).
	Raamdetectiefunctie.
	Kinderslot.
	WiFi-verbinding
	Verwarmingsindicator (actief tijdens verwarmen).
°C	Temperatuur (°C)
Wekelijkse gepersonaliseerde modi
	Comfortmodus actief
	ECO-modus actief

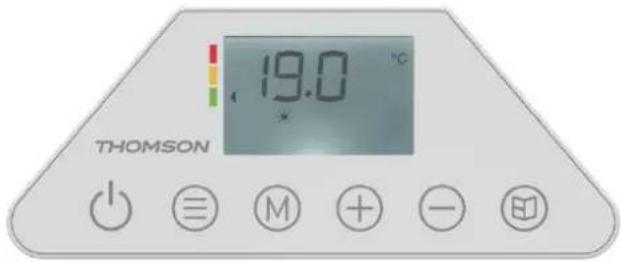

3.2. Bedieningspaneel

Symbool	Functie
	Aan/uit (slaapstand)
	Bevestigingsknop of moduskeuze:ComfortECOVorstbeveiligingP1/P2/P3/PRG (Eigen programma)/Stuurdraad
	Raamdetectiefunctie
	Instellingenmenu: Tijd(td), eigen programma (Pr), temperatuurkalibratie(c) of ECO-offset(EC).
Touche	Instellingen:Tijd en weekdag.Keuze tussen Comfort/ECO in programma's.Temperatuur van 7°C tot 32°C (±0.5°C per druk)

4. BEDIENING

Bij de eerste inschakeling stelt u de tijd in volgens de systeemaanwijzingen om de mo P1/P2/P3/PRG correct te gebruiken. De tijdsinstelmethode wordt beschreven in de sectie "Tijdaanpassing". Als u binnen 10 seconden niets doet, wordt de standaard fabrieksinstelling (Maandag 12:00 uur) automatisch bevestigd.

Bij de eerste inschakeling start het apparaat automatisch in Comfortmodus met een standaardtemperatuur van 19°C.

Bij stroomuitval hervat de verwarming na herstel van de stroom de werking in dezelfde modus en temperatuur als voor de onderbreking.

4.1. Temperatuurinstelling

Druk op « + » of « - » om de gewenste temperatuur te selecteren tussen 7°C en 32°C de Comfortmodus, in stappen van 0,5°C. Het standaard temperatuurverschil tussen de

ECO-modus en de Comfortmodus is 3°C, en het standaard temperatuurbereik van de ECO-modus ligt tussen 4°C en 29°C. Druk op een andere knop dan « + » of « - » om instelling te bevestigen; anders slaat het apparaat de instelling automatisch op binnen 5 seconden. Wanneer de kamertemperatuur hoger is dan de ingestelde temperatuur, stopt de verwarming met verwarmen.

4.2. Moduswisseling

Druk kort op de knop om door deze modi te cyclen:

Comfortmodus / Eco-modus / Vorstbeveiligingsmodus /P1/P2/P3/PRG (Aangepast Programma) / Pilotdraadmodus P. Na 5 seconden knipperen toont het display de ingestelde temperatuur (behalve in P-modus).

COMFORTMODUS: Pictogram brandt, display toont ingestelde temperatuur. Kort indrukken van « + » of « - » om aan te passen.

ECO-MODUS: Pictogram brandt, display toont ingestelde temperatuur. Kort indrukken van « + » of « - » om aan te passen.

VORSTBEVEILIGINGSMODUS: Pictogram brandt, apparaat handhaaft ca. 7° C.

P1/P2/P3 MODI: Standaardprogramma's (zie onder).

3 Vooraf gedefinieerde programma's (P1/P2/P3)

PROGRAMMA P1	TIJD	MODUS
MAANDAG T/M VRIJDAG	0:00-6:00	ECO
	6:00-9:00	COMFORT
	9:00-16:00	ECO
	16:00-23:00	COMFORT
	23:00-0:00	ECO
ZATERDAG EN ZONDAG	0:00-7:00	ECO
	7:00-23:00	COMFORT
	23:00-0:00	ECO

PROGRAMMA P2	TIJD	MODUS
MAANDAG T/M ZONDAG	0:00-7:00	ECO
	7:00-23:00	COMFORT
	23:00-0:00	ECO

PROGRAMMA P3	TIJD	MODUS
MAANDAG T/M VRIJDAG	0:00-6:00	ECO
	6:00-9:00	COMFORT
	9:00-13:00	ECO
	13:00-23:00	COMFORT
	23:00-0:00	ECO
ZATERDAG EN ZONDAG	0:00-7:00	ECO
	7:00-23:00	COMFORT
	23:00-0:00	ECO

Standaardprogramma's:

Tijdslots van P1/P2/P3 zijn vast (alleen temperatuur instelbaar).

ECO-modus houdt standaard 3° C lager dan Comfort.

Pas het temperatuurverschil aan via 4.5.Aangepast Programma instellen(PRG).

Gebruik Eigen Programma (PRG) voor specifieke tijdslots.

PRG MODI

Modus PRG is een gratis, wekelijks aangepast programma.

Wanneer modus PRG is geselecteerd, brandt het pictogram «» op het

scherm en wordt de huidige temperatuurwaarde in het midden weergegeven.

Modus PRG is standaard ingesteld om 24 uur per dag in Comfortmodus te werken (vooraf ingestelde comforttemperatuur). Tijdens het gebruik van modus PRG toont het scherm het pictogram van de actieve modus: Comfortmodus ( ) of ECO-modus( ).

PILOTDRAADMODUS P:

In Pilotdraadmodus P wordt verwarming via externe klok geregeld. Bij extern programma wordt het bijbehorende moduspictogram getoond:

Externe modus Instelling	Pictogram weergegeven
Comfort modus
Comfort modus
Comfort modus
Economie modus
Antivries modus
Stand-by modus

4.3. Instellingenmenu

Houd knop „M“ ingedrukt om het menu te openen/sluiten. Opties:

td: Tijdsinstelling

Pr: Weekprogramma (Aangepast)

C: Temperatuurcalibratie

Ec: Eco-modus temperatuurverschil

Gebruik « + » om door opties te scrollen (td → Pr → C → Ec, met de klok mee) of „“ tegen de klok in. Geselecteerd pictogram knippert.

4.4. Tijdsinstelling (td)

Selecteer „td“ met « + »/« - » in het menu, druk kort op „ “ om tijdsinstelling te starte Stel uren in (00–23) met « + »/« - », druk „ “ voor minuten (00–59).

Stel minuten in met « + »/« - », ôduk „ “ om weekdag te kiezen (1-7):

1 = maandag, 7 = zondag Drêk, “ om op te slaan. Na 10 seconden slaat het apparaat automatisch op.

Let op: Stel tijd/dag eerst in voordat u andere instellingen wijzigt.

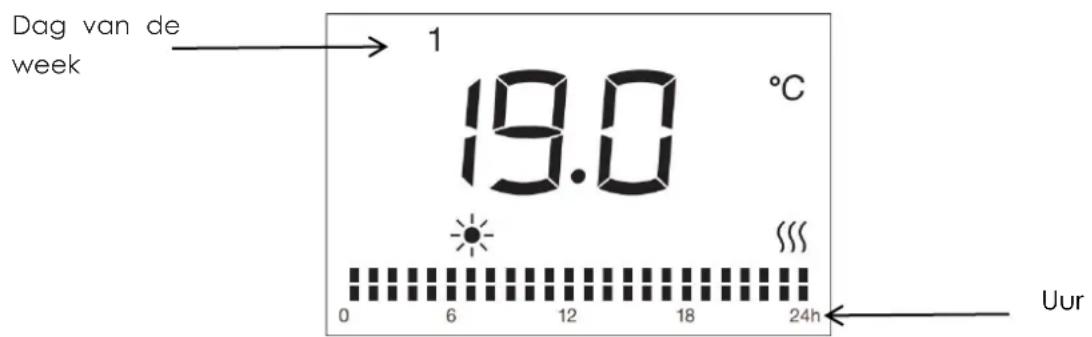

4.5. Aangepast Programma instellen(PRG) ^□

Dag van de week 1 19.0 °C 0 6 12 18 24h Uur

Druk op « + » of « - » om « Pr » te selecteren, en druk kort op « » om het wekelijkse Pr-programma-aanpassingsscherm (het aanpasbare programma) te openen.

Het standaardinstellingenpictogram « » brandt en het cijfer «1»

(1=Maandag) dat de weekdag vertegenwoordigt, knippert.

Stel de weekdag in met de knop « + »(1=MAANDAG, 2=DINSDAG, ... 7=ZONDAG), en bevestig door op de knop te drukken.

Druk op « + » om het uur (1–24) te selecteren. Voor elk uur zijn er 2 alternatieve mod

Comfortmodus (■) en ECO-modus ( ). Het pictogram van het aangepaste programma voor het geselecteerde uur knippert.

Druk op « - » om te wisselen tussen Comfortmodus ( ) en ECO-modus ( ).

Om het programma voor dag 1 (MAANDAG) te bevestigen: Druk op de knop.

Voltooi de instellingen t/m dag 7 (ZONDAG): Herhaal dezelfde stappen meerdere

keren.

Druk op de knop M om alle instellingen te bevestigen. Als u dit niet doet, slaat het apparaat de instellingen automatisch op binnen 30 seconden en keert terug naar het bedieningsscherm.

Stel uw verwarmingsprogramma's volledig vrij in.

4.6. Temperatuurcalibratie-instelling [

In het instellingenmenu gebruikt u « + »/« - » om "C" te selecteren, daarna kort « » indrukken voor het calibratiemenu. Standaard wordt "0" getoond. Pas de temperatuurcompensatie (±5°C) aan met « + »/« - ».

Voorbeeld: Als uw thermostaat 24°C toont maar de thermometer 22°C aangeeft, stelt -2°C in.

4.7. ECO-modus instelpuntaanpassing

Standaard temperatuurverschil tussen COMFORT- en ECO-modus°S. Pas dit aan in 1°C-stappen (2°C of 4°C).

Gebruik « + »/« - » om het instelpunt te wijzigen. Bevestig met « », anders wordt de instelling na 5 seconden automatisch opgeslagen.

4.8. Raamdetectiefunctie

Druk op 📄» om toegang te krijgen tot de instelling voor raamopeningdetectie met knipperend « ». Het scherm toont « on » of « oF ». Druk op « + » of « - » om te sele Als « on » is geselecteerd, is de raamopeningdetectiefunctie geactiveerd. Wanneer « oF » is geselecteerd, wordt de raamopeningdetectie gedeactiveerd. Drukop « » om op te slaan.

Na 5 seconden zonder handeling slaat de radiator de instelling ook automatisch op een keert terug naar de vorige bedrijfsmodus. De standaardfabrieksinstelling is gedeactiveerd.

Wanneer « on » is geselecteerd, wordt het pictogram « » op het scherm weergegeven. Bij detectie van een temperatuurdaling van 5°C schakelt het apparaat automatisch over naar vorstbeveiligingsmodus (het scherm toont 7°C met knipperend « »).

Bij detectie van een stijging van meer dan 2°C keert het terug naar de vorige bedrijfsmodus. U kunt op een willekeurige toets drukken om terug te keren naar de vorige bedrijfsmodus.

Opmerkingen: de raamopeningdetectiefunctie is niet beschikbaar in vorstbeveiligingsmodus. Bij abnormale temperatuurdaling kan het apparaat

inschakelen, zelfs met gesloten ramen.

4.9. Verwarmingspictogram

1) Als de omgevingstemperatuur onder de ingestelde waarde daalt en de verwarming start, licht het pictogram op. Bij overschrijding van de waarde dooft het pictogram.
2) In stand-by modus wordt het pictogram niet weergegeven.

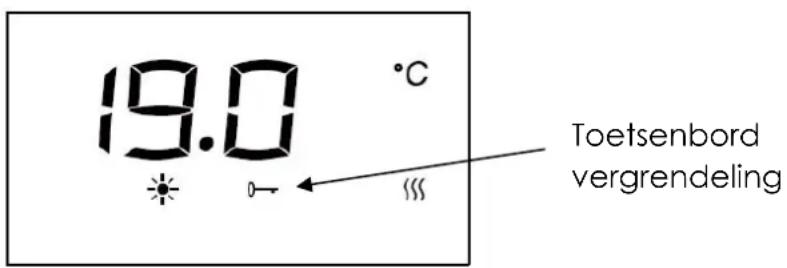

4.10. Toetsenbord vergrendeling

Activering :

Houd toetsen M en Ⓑ 5 seconden ingedrukt tot „---“ verschijnt. Voer de standaardcode (025) in:

Druk op « + »/« - » om het eerste cijfer 0 te selecteren, daarna .

Selecteer het tweede cijfer 2 met « + »/« - », de k op .

Selecteer het derde cijfer 5 met « + »/« - », druk op om te voltooien.

Het vergrendelingsicoon richt op.

Deactivering :

Herhaal de stappen: Houd M 5 seconden ingedrukt om de PIN-modus te openen. Voer code (025) opnieuw in met « + »/« ☑» en . Dr é op om te deactiveren. Het icoon dooft.

Opmerkingen:

De code (025) is niet wijzigbaar.

De vergrendeling blokkeert niet de stand-by knop (blijf bruikbaar).

Bij stroomonderbreking wordt de vergrendeling opgeheven. Heractiveer via + 5 seconden.

19.0 °C Toetsenbord vergrendeling

4.11. Energiegedragindicator

In alle bedrijfsmodi:

1) Temperatuur ≤19°C: Groen label wordt weergegeven
2) Temperatuur 19°C < T ≤24°C: Oranje label wordt weergegeven.
3) Temperatuur >24°C: Rood label wordt weergegeven.

19.0 °C

De aanbevolen temperatuur door ADEME (Frans agentschap voor ecologische transitie) is 19°C. Deze indicatie dient als gebruikerswaarschuwing.Hogere temperaturen verhogen het energieverbruik.

Opmerkingen:

1) Stand-by modus: Geen energie-indicatie in stand-by.
2) Submenu's: Indicaties worden niet getoond in submenu's

Na 1 minuut inactiviteit schakelt de achtergrondverlichting automatisch uit. Druk op een willekeurige toets om de verlichting op volle helderheid (100%) te herstellen.

4.13. Maak verbinding met WiFi via TuyaSmart 1) Download de APP

U kunt de app downloaden door te zoeken naar de "Smart Life" App in uw app store door de volgende QR-code te scannen.

(succesvol geïnstalleerd)

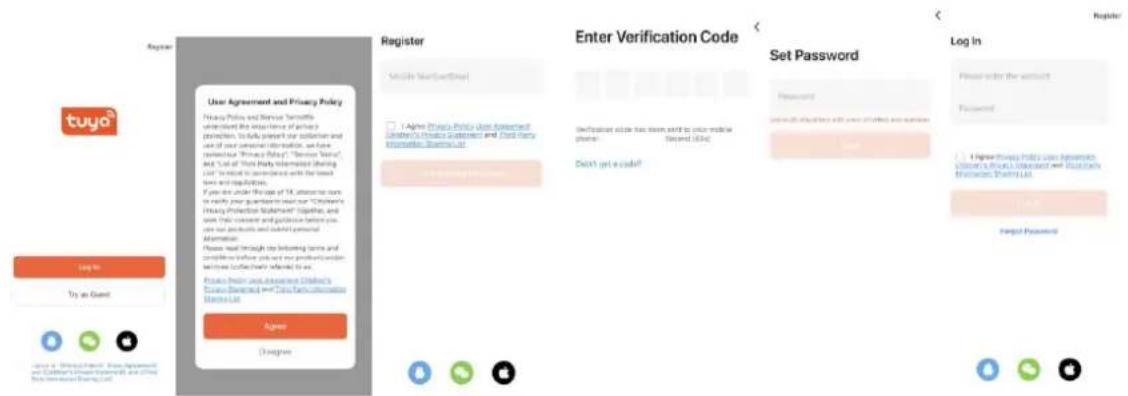

2) Registratie

Open de " TuyaSmart" App, registreer een account: u kunt zowel een telefoonnummer als een e-mailadres gebruiken om te registreren. U ontvangt een verificatiecode. Voer deze code in en stel uw eigen wachtwoord in. Gebruik uw wachtwoord om in te loggen.

3) Voeg een apparaat toe en sluit het aan

Steek de stekker in het stopcontact en zet de aan/uit-schakelaar aan. Kies de modus "Stand-by" door op de toets "⚡ te drukken totdat het symbool "Stand-by" wordt weergegeven. Houd "⚡ langer dan 2 seconden ingedrukt en het symbool "⚡ knippert.

Druk op het "+"-pictogram op de rechterbovenpagina of druk op de knop "Apparaat toevoegen" op de middelste pagina om te starten met het toevoegen van een apparaat.

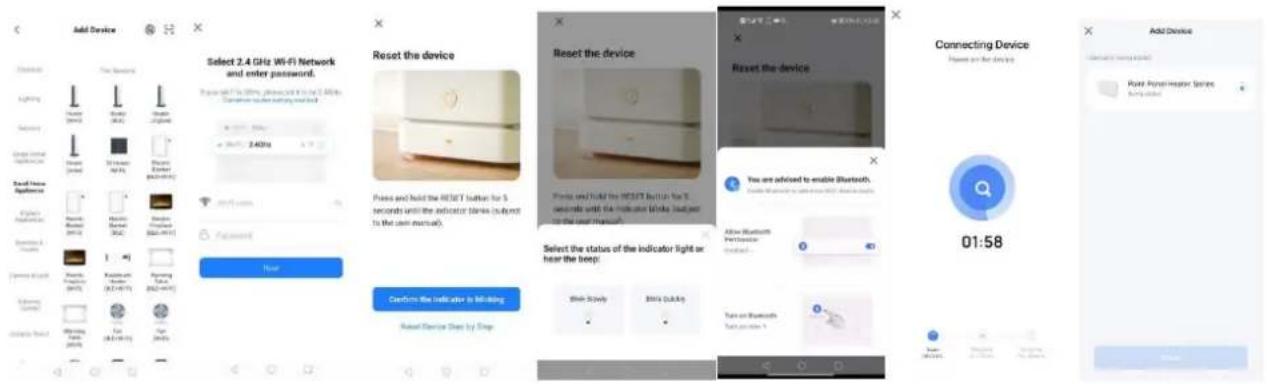

Er zijn 2 methoden om de service te verbinden:

Methode 1: Druk op de knop "Toevoegen" op de middelste pagina (in dit geval mo u de Bluetooth van uw telefoon ingeschakeld houden). Voer vervolgens het Wi-Fi-wachtwoord in. Druk op "volgende" om de verbinding te starten. ( Op dit momer wordt enkel 2.4G Wi-Fi ondersteund. Zorg ervoor dat uw Wi-Fi 2.4 is).

Methode 2: Kies "Klein huishoudelijk apparaat" onder "Handmatig toevoegen". Kies vervolgens "Heater". Voer vervolgens het Wi-Fi-wachtwoord in. Druk op "volgende" en kies de gewenste indicatorstatus om de verbinding te starten. (In dit geval moet u de Bluetooth van uw telefoon ingeschakeld houden. Op dit moment wordt enkel 2.4G Wi-Fi ondersteund. Zorg ervoor dat uw Wi-Fi 2.4 is).

Als er een succesvolle verbinding tot stand is gebracht, stopt het Wi-Fi-pictogram met knipperen en blijft het branden (ook in stand-by) de app geeft "Apparaat succesvol toegevoegd" weer. Druk op " klaar" om het apparaat via uw telefoon te bedienen.

Add Device Parameter 1 Parameter Set up parameters Show

Opmerkingen:

Als er binnen de 3 minuten na het indrukken van "© gedurende meer dan 2 seconden geen bediening plaatsvindt, stopt de Wi-Fi-functie met knipperen en verdwijnt deze van het scherm. Herhaal stap 3 als u opnieuw verbinding moet maken met uw WiFi-netwerk voor het apparaat.

4.14. Maak verbinding met WiFi via Smart Life

1) Download de APP

U kunt de app downloaden door te zoeken naar de "Smart Life" App in uw app store door de volgende QR-code te scannen.

(succesvol geïnstalleerd)

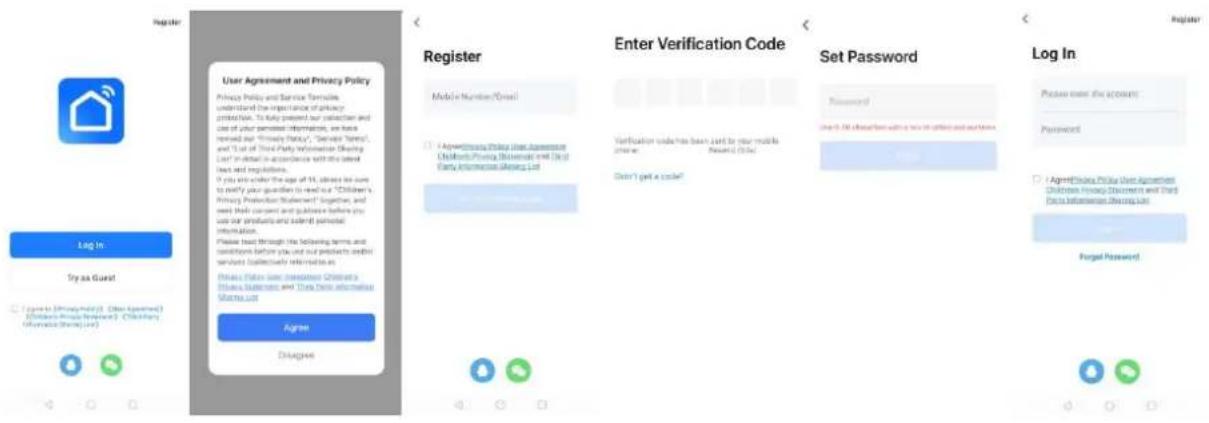

2) Registratie

Open de " TuyaSmart" App, registreer een account: u kunt zowel een telefoonnummer als een e-mailadres gebruiken om te registreren. U ontvangt een verificatiecode. Voer deze code in en stel uw eigen wachtwoord in. Gebruik uw wachtwoord om in te loggen.

3) Voeg een apparaat toe en sluit het aan

Steek de stekker in het stopcontact en zet de aan/uit-schakelaar (Kies de modus "Stand-by" door op de toets") " te drukken totdat symbool "Stand-by" wordt weergegeven. Houd " langer dan 2 seconden ingedrukt en het symbool" " knippert.

Druk op het "+"-pictogram op de rechterbovenpagina of druk op "knop "Apparaat toevoegen" op de middelste pagina om te starter het toevoegen van een apparaat.

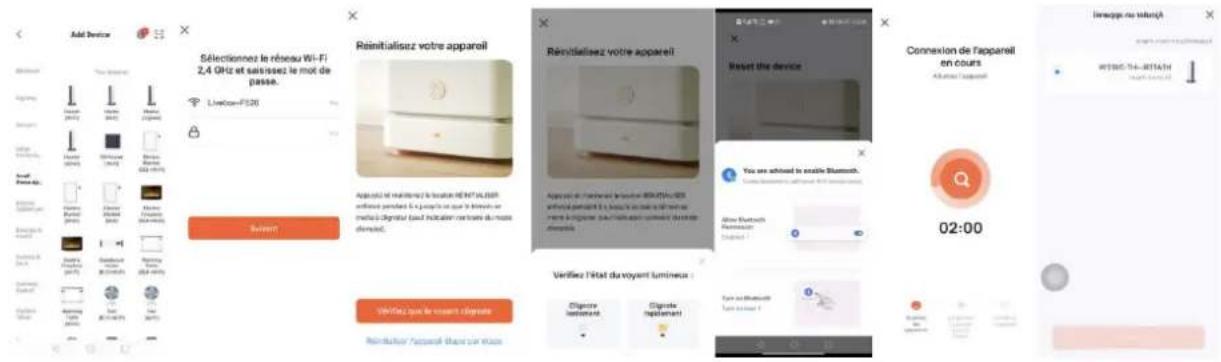

Er zijn 2 methoden om de service te verbinden:

Methode 1: Druk op de knop "Toevoegen" op de middelste pagina (in dit geval mo u de Bluetooth van uw telefoon ingeschakeld houden). Voer vervolgens het Wi-Fi-wachtwoord in. Druk op "volgende" om de verbinding te starten. ( Op dit momer wordt enkel 2.4G Wi-Fi ondersteund. Zorg ervoor dat uw Wi-Fi 2.4 is).

Methode 2: Kies "Klein huishoudelijk apparaat" onder "Handmatig toevoegen". Kies vervolgens "Heater". Voer vervolgens het Wi-Fi-wachtwoord in. Druk op "volgende" en kies de gewenste indicatorstatus om de verbinding te starten. (In dit geval moet u de Bluetooth van uw telefoon ingeschakeld houden. Op dit moment wordt enkel 2.4G

Wi-Fi ondersteund. Zorg ervoor dat uw Wi-Fi 2.4 is).

Als er een succesvolle verbinding tot stand is gebracht, stopt het Wi-Fi-pictogram met knipperen en blijft het branden (ook in stand-by). app geeft "Apparaat succesvol toegevoegd" weer.

Druk op " klaar" om het apparaat via uw telefoon te bedienen.

Als er binnen de 3 minuten na het indrukken van "G gedurende meer dan 2 seconden geen bediening plaatsvindt, stopt de Wi-Fi-functie met knipperen en verdwijnt deze van het scherm.

Herhaal stap 3 als u opnieuw verbinding moet maken met uw WiFi-netwerk voor het apparaat.

4.15. Elektriciteitsverbruik functie

U kunt het energieverbruik en de verwarmingstijd controleren via de APP.

Panel heater Comfort 27.5° Temp-Set + Button OK Cancel

Het apparaat verwarmt niet	Zorg ervoor dat het apparaat correct is aangesloten op he lichtnet en ingeschakeld is.Controler de positie van de hoofdinstallatieschakelaar.Verhoog de ingestelde temperatuur op de regelaar.Zorg ervoor dat er geen kleding over de bedieningsunit ligt.Als het probleem aanhoudt, neem contact op met een erk dealer of gekwalificeerd professional.
Het apparaat verwarmt continu	Verlaag de ingestelde temperatuur op de regienheid va apparaat.Controler of er geen kleding over de bedieningsunit ligAls het apparaat blijft verwarmen, neem contact op me verkoper of een gekwalificeerd professional.U kunt de compensatie-instellingen aanpassen met ± 5^ C;zie voor details "Aanpassing van het ingestelde temperatuurpunt (C)".
De ruimte blijft koud	Zorg ervoor dat het vermogen van het apparaat past bij de grootte van de ruimte.Tijdens eerste gebruik: Laat ongeveer 2 uur tijd om de inges temperatuur te bereiken (maximale instelling versnelt de verwarming niet).
Het apparaat reageer niet correct op commando's van de Pilot Wire-box	Schakel het apparaat uit.Controler of de aansluiting correct is (Fig.14) en de aansluitdoos goed functioneert.Neem contact op met een gekwalificeerd professional.
Het apparaat blijft verwarmen ondanks open raam met actieve „Open Window“-modus	Het kan enkele minuten duren voordat de functie activeHet temperatuurverschil tussen buiten en binnen is mogeli klein voor de functie om te werken.Controler of er geen obstakels rond de bedieningsunit e apparaat zijn.Als het probleem aanhoudt, neem contact op met de verkoper of een gekwalificeerd professional.
Het apparaat start nie opnieuw na sluiten vo het raam in „Open Window“-modus	• Het kan enkele minuten duren voordat de sensor het sluit van het raam detecteert.• De temperatuursensor is beschadigd. Schakel het appara uit en neem contact op met uw verkoper.• Controleer of er geen obstakels rond de bedieningsunit e apparaat zijn.• Schakel de functie uit en activeer deze opnieuw.• Als de responstijd van de functie te lang is, kunt u het apparaat handmatig herstarten.• Als het probleem aanhoudt, neem contact op met de verkoper of een gekwalificeerd professional.

5.2. Resetten

Na inschakeling:

Binnen 10 seconden gelijktijdig op « + » en « M » drukken gedurende meer dan 2 seconden. De doeltemperatuur keert terug naar fabrieksinstellingen (19 °C ). Alle programma's en aangepaste aanpassingen worden permanent verwijderd.

5.3. Bij stroomuitval

Alle bovenstaande instellingen voor temperatuur / tijd / dag van de week / programma's blijven geldig totdat de stroom wordt verwijderd.

Na een stroomstoring, wanneer de stroom is hersteld, zal het apparaat terugkeren naa de modus en temperatuur die vóór de stroomstoring waren geselecteerd.

In geval van een stroomstoring behoudt het apparaat alleen de volgende parameters: temperatuur en bedrijfsmodus. Na herstel van de stroom moeten de datum en tijd opnieuw worden ingesteld om de goede werking van de diverse programma's te garanderen.

Opmerking: Om veiligheidsredenen schakelt het apparaat automatisch uit na 300 opeenvolgende dagen van werking.

5.4. Vervanging van de thermostaat

Schakel het verwarmingssysteem uit voordat u de thermostaat vervangt.

1. TECHNISCHE SPECIFICATIES

Model	HR10-T17W	HR15-T17W	HR20-T17W
Spanning	230 V ~	230 V ~	230 V ~
Frequentie	50 Hz	50 Hz	50 Hz
Nominaal vermogen	1000 W	1500 W	2000W
Beschermingsklasse	II	II	II
IP-bescherming	IP24	IP24	IP24
Pilootdraad	6 bestellingen	6 bestellingen	6 bestellingen

Werkfrequentie: WiFi 2.4GHz (2412-2472MHz)

Max. uitgezonden radiofrequentievermogen: 17.91dBm

Informatievereisten van toepassing op gedecentraliseerde elektrische verwarmingstoestellen

Model identificatie (s): HR10-T17W
Artikel	Symbool	Waarde	Eenhied	Artikel	Eenhied
Warmteafgifte				Type warmteafgifte / kamer temperatuur regeling (kies er een)
Nominale warmteafgifte	P nom	1.000	kW	eentraps warmteafgifte en geen kamer temperatuur regeling	[nee]
Minimale warmteafgifte (indicatief)	P min	N/A	kW	Twee of meer handmatige trappen, geen kamer temperatuur regeling	[nee]
Maximale doorgaan warmteafgifte	P max,c	1.000	kW	met mechanische thermostaat kamer temperatuur regeling	[nee]
Power consumption				met elektronische kamer temperatuur regeling	[nee]
In de uit-stand	P o	0.00	W	elektronische kamer temperatuur regeling plus dagtimer	[nee]
In stand-by modu	Psm	0.49	W	elektronische kamer temperatuur regeling plus weektimer	[ja]
In ruststand	P idle	0.91	W	Andere bedieningsopties (meerdere selecties mogelijk)
In stand-by van het netwerk	P nsm	0.91	W	kamer temperatuur regeling met aanwezigheid detectie	[nee]
Standby-modus met weergave van Informatie of status	ja			kamer temperatuur regeling met open raam detectie	[ja]
Energie-efficiëntie voor seizoensgebonden ruimteverwarming in actieve modus	η S,on	94.0	%	optie voor afstandsregeling	[ja]
				adaptieve start controle	[nee]
				werk tijd beperking	[nee]
				zwarte bol sensor	[nee]
				Zelflerende functionaliteit	[nee]
				Nauwkeurigheid van de controle	[nee]
Contactgegevens	HOM'Y SAS, GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRAN

Model identificatie (s): HR15-T17W
Artikel	Symbool	Waarde	Eenhied	Artikel	Eenhied
Warmteafgifte				Type warmteafgifte / kamer temperatuur regeling (kies er een)
Nominale warmteafgifte	P nom	1.500	kW	eentraps warmteafgifte en geen kamer temperatuur regeling	[nee]
Minimale warmteafgifte (indicatief)	P min	N/A	kW	Twee of meer handmatige trappen, geen kamer temperatuur regeling	[nee]
Maximale doorgaan warmteafgifte	P max,c	1.500	kW	met mechanische thermostaat kamer temperatuur regeling	[nee]
Power consumption				met elektronische kamer temperatuur regeling	[nee]
In de uit-stand	P o	0.00	W	elektronische kamer temperatuur regeling plus dagtimer	[nee]
In stand-by modu	Psm	0.49	W	elektronische kamer temperatuur regeling plus weektimer	[ja]
In ruststand	P idle	0.91	W	Andere bedieningsopties (meerdere selecties mogelijk)
In stand-by van het netwerk	P nsm	0.91	W	kamer temperatuur regeling met aanwezigheid detectie	[nee]
Standby-modus met weergave van Informatie of status	ja			kamer temperatuur regeling met open raam detectie	[ja]
Energie-efficiëntie voor seizoensgebonden ruimteverwarming in actieve modus	η S.on	94.0	%	optie voor afstandsregeling	[ja]
				adaptieve start controle	[nee]
				werk tijd beperking	[nee]
				zwarte bol sensor	[nee]
				Zelflerende functionaliteit	[nee]
				Nauwkeurigheid van de controle	[nee]
Contactgegevens	HOM'Y SAS, GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRAN

Model identificatie (s): HR20-T17W
Artikel	Symbool	Waarde	Eenhied	Artikel	Eenhied
Warmteafgifte				Type warmteafgifte / kamer temperatuur regeling (kies er een)
Nominale warmteafgifte	P nom	2.000	kW	eentraps warmteafgifte en geen kamer temperatuur regeling	[nee]
Minimale warmteafgifte (indicatief)	P min	N/A	kW	Twee of meer handmatige trappen, geen kamer temperatuur regeling	[nee]
Maximale doorgaan warmteafgifte	P max,c	2.000	kW	met mechanische thermostaat kamer temperatuur regeling	[nee]
Power consumption				met elektronische kamer temperatuur regeling	[nee]
In de uit-stand	P o	0.00	W	elektronische kamer temperatuur regeling plus dagtimer	[nee]
In stand-by modus	Psm	0.49	W	elektronische kamer temperatuur regeling plus weektimer	[ja]
In ruststand	P idle	0.91	W	Andere bedieningsopties (meerdere selecties mogelijk)
In stand-by van he netwerk	P nsm	0.91	W	kamer temperatuur regeling, met aanwezigheid detectie	[nee]
Standby-modus met weergave van Informatie of status	ja			kamer temperatuur regeling, met open raam detectie	[ja]
Energie-efficiëntie voor seizoensgebonden ruimteverwarming in actieve modus	η S,on	94.0	%	optie voor afstandsregeling	[ja]
				adaptieve start controle	[nee]
				werk tijd beperking	[nee]
				zwarte bol sensor	[nee]
				Zelflerende functionaliteit	[nee]
				Nauwkeurigheid van de controle	[nee]
Contactgegevens	HOM'Y SAS, GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRA

7. ONDERHOUD EN REINIGING

1. Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u het reinig Wacht tot het volledig is afgekoeld.
2. Gebruik een vochtige doek om de behuizing van het apparaat schoon te maken.
3. Reinig het rooster en de luchtuitlaat regelmatig. Dompel het apparaat nooit onder i water of laat water in het apparaat komen.

8. RECYCLING (VERWIJDERING VAN HET PRODUCT AAN HET EINDE VAN DE LEVENSDUUR)

Het symbool van een doorgekruiste vuilnisbak met wiel geeft aan dat het product gescheiden van huishoudelijk afval moet worden verwijderd. Het product dient te worden ingeleverd voor recycling volgens de lokale milieuregels voor afvalverwerking. Door een gemarkeerd product

gescheiden te houden van huishoudelijk afval, helpt u de hoeveelheid afval die wordt verbrand of gestort te verminderen en minimaliseert u mogelijke negatieve gevolgen voor de menselijke gezondheid en het milieu.

Dit product is vervaardigd en gedistribueerd onder verantwoordelijkheid van Hom'y.

THOMSON en het THOMSON-logo zijn handelsmerken in licentie gegeven aan Hom'y. Voor meer details, bezoek www.thomson-brand.com of scan de QR-code om onze video op YouTube te bekijken.

Alle overige producten, diensten, bedrijven, handelsmerken, handels- of productnamen en logo's die hierin worden vermeld, blijven het exclusieve eigendom van hun respectieve eigenaren.

LE TRI + FACILE BAC DE TRI

Geïmporteerd door: HOM'Y SAS

GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE Gemaakt in P.R.C.

www.mythomson.com

[e-mail]

THOMSON

Instrukcja obsługi

MILLA

Modele : HR10-T17W, HR15-T17W, HR20-T17W

THOMSON
