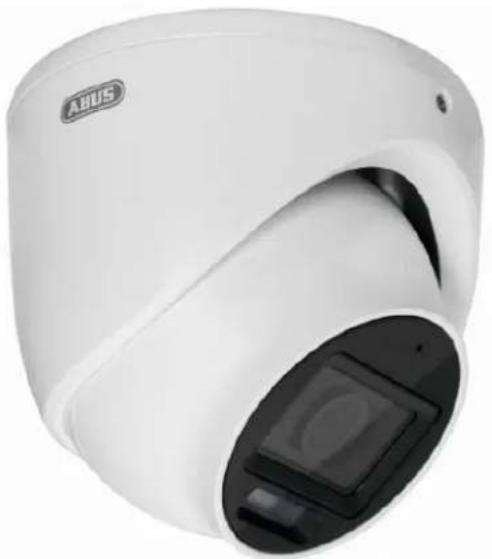

GEBRUIKSAANWIJZING TVCC55512 ABUS

NL Gebruikershandleiding

DK Brugerhåndbog

Bedieningsinstructies

Versie 10/2024 (V1.0)

CE

Originele gebruiksaanwijzing in het Duits. Bewaren voor toekomstig gebruik!

Inleiding

Geachte klant,

Bedankt voor de aankoop van dit product.

Het apparaat voldoet aan de vereisten van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU.

Om deze toestand te behouden en een veilige werking te garanderen, moet u als gebruiker deze bedieningsinstructies in acht nemen!

Lees de volledige gebruiksaanwijzing voordat u het product gebruikt en neem alle bedienings- en veiligheidsinstructies in acht!

Alle bedrijfsnamen en productaanduidingen zijn handelsmerken van hun respectieve eigenaars. Alle rechten voorbehouden.

Als je vragen hebt, neem dan contact op met je gespecialiseerde installateur of verkooppartner!

Disclaimer

Deze handleiding is met de grootste zorg samengesteld. Mocht u toch onvolledigheden of onnauwkeurigheden constateren, dan verzoeken wij u ons hiervan schriftelijk op de hoogte te stellen via het adres op de achterzijde van de handleiding.

ABUS Security-Center GmbH & Co KG aanvaardt geen enkele aansprakelijkheid voor technische en organisatorische problemen.

typografische fouten en behoudt zich het recht voor om op elk gewenst moment zonder voorafgaande kennisgeving wijzigingen aan te brengen in het product en de gebruiksaanwijzing.

ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor enige directe of indirecte gevolgschade in verband met de apparatuur, de prestaties en het gebruik van dit product.

Er wordt geen garantie gegeven voor de inhoud van dit document.

Uitleg van symbolen

	Het symbool met de bliksemschicht in de driehoek wordt gebruikt als er gevaar is voor de gezondheid, bijvoorbeeld door een elektrische schok.
	Een uitroepteken in de driehoek geeft belangrijke informatie in deze gebruiksaanwijzing aan die in acht moet worden genomen.
	Dit symbool vind je wanneer je speciale tips en informatie over de bediening krijgt.

Belangrijke veiligheidsinstructies

	Schade die veroorzaakt wordt door het niet naleven van deze gebruiksaanwijzing, maakt de garantie ongeldig. Wij aanvaarden geen aansprakelijkheid voor gevolgschade!
	Wij aanvaarden geen aansprakelijkheid voor materiële schade of persoonlijk letsel als gevolg van onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies. In dergelijke gevallen vervalt elke aanspraak op garantie!

Geachte klant, de volgende veiligheids- en gevareninformatie is niet alleen bedoeld om uw gezondheid te beschermen, maar ook om het apparaat te beschermen. Lees de volgende punten zorgvuldig door:

• Het product bevat geen onderdelen die onderhouden kunnen worden. Demontage maakt ook de goedkeuring (CE) en de garantie ongeldig.
• Het product kan beschadigd raken als het van een kleine hoogte valt.
• Monteer het product zodanig dat er geen direct zonlicht op de beeldsensor van het apparaat kan vallen. Neem de installatie-instructies in het betreffende hoofdstuk van deze gebruiksaanwijzing in acht.
• Het apparaat is ontworpen voor gebruik binnen en buiten (IP67).

Vermijd de volgende ongunstige omgevingsomstandigheden tijdens het gebruik:

• Vocht of overmatige vochtigheid
• Extreme kou of hitte
- Direct zonlicht
- Stof of ontvlambare gassen, dampen of oplosmiddelen
- sterke trillingen
- sterke magnetische velden, zoals in de buurt van machines of luidsprekers.
- De camera mag niet geïnstalleerd worden op een instabiele ondergrond.

Algemene veiligheidsinstructies:

• Laat het verpakkingsmateriaal niet achteloos rondslingeren! Plastic folie/zakken, stukken polystyreen enz. kunnen gevaarlijk speelgoed worden voor kinderen.
• Om veiligheidsredenen mag de videobewakingscamera niet aan kinderen worden gegeven vanwege de kleine onderdelen die kunnen worden ingeslikt.
• Steek geen voorwerpen door de openingen in de binnenkant van het apparaat.
• Gebruik alleen de extra apparaten/accessoires die door de fabrikant worden gespecificeerd. Sluit geen incompatibele producten aan.
• Neem de veiligheidsvoorschriften en gebruiksaanwijzingen voor de andere aangesloten apparaten in acht.
• Controleer het apparaat voor ingebruikname op beschadigingen; indien dit het geval is, het apparaat niet gebruiken!
• Houd u aan de limieten van de bedrijfsspanning die worden vermeld in de technische gegevens. Hogere spanningen kunnen het apparaat vernielen en uw veiligheid in gevaar brengen (elektrische schok).

Veiligheidsinstructies

1. Stroomvoorziening: Let op de informatie op het typeplaatje voor de voedingsspanning en het stroomverbruik.
2. Overbelasting

Vermijd overbelasting van stopcontacten, verlengkabels en adapters, want dit kan leiden tot brand of elektrische schokken.

1. Schoonmaken

Maak het apparaat alleen schoon met een vochtige doek en gebruik geen agressieve schoonmaakmiddelen.

Het apparaat moet worden losgekoppeld van het lichtnet.

Waarschuwingen

Voor de eerste inbedrijfstelling moeten alle veiligheids- en bedieningsinstructies in acht worden genomen!

1. Neem de volgende instructies in acht om schade aan het netsnoer en de netstekker te voorkomen:

2. Trek niet aan het netsnoer als u het apparaat loskoppelt van het lichtnet, maar pak de stekker vast.

3. Zorg ervoor dat het netsnoer zo ver mogelijk verwijderd is van verwarmingsapparatuur om te voorkomen dat de plastic mantel smelt.

4. Volg deze instructies. Doet u dit niet, dan kan dit leiden tot een elektrische schok:

5. Open nooit de behuizing of de voedingseenheid.

6. Steek geen metalen of brandbare voorwerpen in het apparaat.

7. Gebruik een overspanningsbeveiliging om schade door overspanning (bijv. onweer) te voorkomen.

8. Haal defecte apparaten onmiddellijk van het lichtnet en informeer uw vakhandelaar.

Zorg er bij het installeren in een bestaand videobewakingssysteem voor dat alle apparaten zijn losgekoppeld van het lichtnet en de laagspanningscircuits.

Voer bij twijfel de montage, installatie en bedrading niet zelf uit, maar laat dit over aan een specialist. Ondeskundig en onprofessioneel werk aan het elektriciteitsnet of huishoudelijke installaties vormt niet alleen een risico voor jezelf, maar ook voor andere mensen.Bedraad de installaties zo dat de net- en laagspanningscircuits altijd apart lopen en op geen enkel punt met elkaar verbonden zijn of door een storing niet met elkaar verbonden kunnen worden.

Uitpakken

Behandel het apparaat met de grootste zorg bij het uitpakken.

Als de originele verpakking beschadigd is, controleer dan eerst het apparaat. Als het apparaat beschadigd is, stuur het dan terug met de verpakking en informeer de bezorgdienst.

Inhoudsopgave

1. Beoogd gebruik....54
2. Omvang van de levering....54
3. Eigenschappen en functies....55
4. Beschrijving van de camera....55
5. Montage / Installatie....56
   5.1. De camera monteren .... 56
   5.2. De camera uitlijnen 57
   5.3. Stroomvoorziening....57
   5.4. De videokabel bevestigen....58
6. Menu op het scherm....59
   6.1. Het schermmenu (OSD) openen....59
   6.2. Beschrijving van het schermmenu (OSD)....59
7. Onderhoud en reiniging 63
   7.1. Onderhoud 63
   7.2. Reinigen....63
8. Afvalverwijdering....63

1. Beoogd gebruik

Deze camera is geschikt voor zowel dag- als nachtgebruik. Hij levert videobeelden in full HD-resolutie en het uitgangssignaal is beschikbaar in HD-TVI-formaat. Dit maakt het gebruik van conventionele coaxkabel voor signaaloverdracht mogelijk. Het wordt gebruikt voor videobewaking in combinatie met een opnameapparaat. Het apparaat is ontworpen voor gebruik binnen en buiten.

2. Omvang van de levering

Buiten HD-TVI Mini Dome IR	Veiligheidsinstructies
Sauing Tao KekongTKCS90, TKCS90, TKCS90, TKCS90V.0
Beknopte gids Boorsjabloon

3. Kenmerken en functies

• 2 of 5 megapixel resolutie (TVCC52512 of TVCC55512)
• Overdracht via conventionele CCTV-infrastructuur (tot 500 meter via RG59-kabel)
• Vaste lens van 2,8 mm
• 4-in-1 video-uitgang (omschakelbare TVI / AHD / CVI / CVBS)
- IR-LED's en LED met wit licht voor nachtzicht
• DNR voor ruisvrije beelden
- Digitale WDR-functie voor het egaliseren van beeldcontrasten
- Weerbestendige camerabehuizing (IP67)
- Beeldschermmenu voor cameraconfiguratie (bediening via DVR via coaxabel)

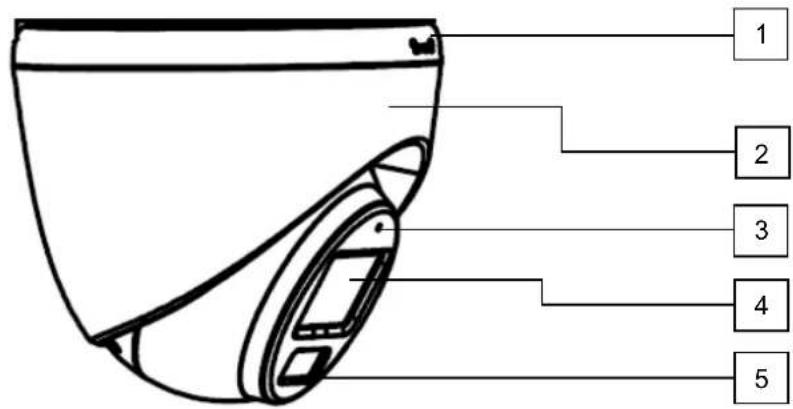

4. Beschrijving van de camera

1 2 3 4 5

1	Camerabasisplaat met bevestigingsschroef
2	Camera kap
3	Microfoon
4	Lens
5	IR-LED's / LED wit licht

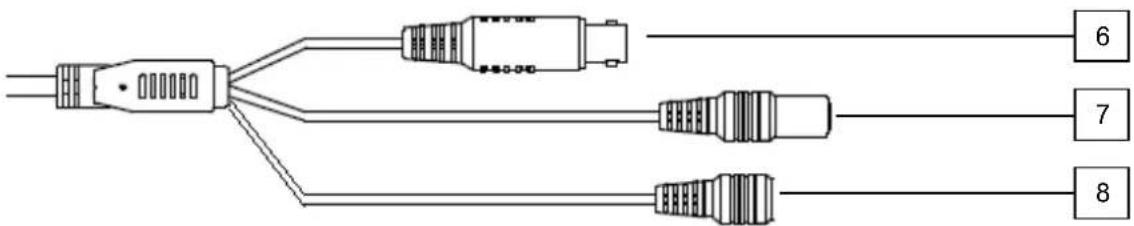

6	Video-uitgang (BNC, gelabeld "TVI")
7	Spanningsaansluiting (5,5x2,1 mm, holle stekker)
8	Knop om te schakelen tussen verschillende videoformaten:TVI / AHD / CVI / FBAS (houd de knop langer dan 5 seconden ingedrukt)

5. Montage/installatie

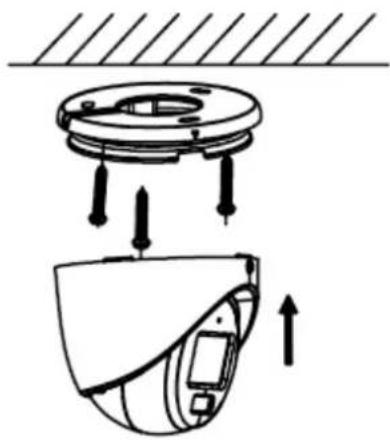

5.1 De camera monteren

LET OP!

De camera moet tijdens de installatie worden losgekoppeld van de netspanning.

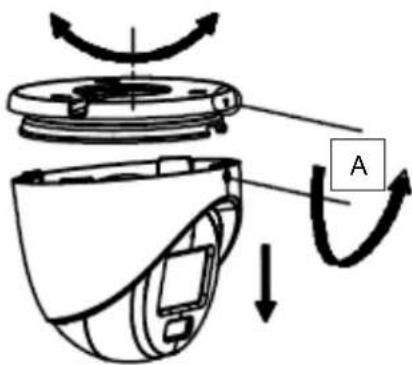

Draai de bevestigingsschroef (A) op de camerabodemplaat los en verwijder de bodemplaat door deze licht te draaien. Als de gemarkeerde pijl op de bodemplaat precies naar de bevestigingsschroef wijst, kan de bodemplaat worden verwijderd.

Gebruik de meegeleverde boormal om de bevestigingsgaten te boren.

Als de kabels zijwaarts moeten worden gelegd, is er een kanaal voorzien aan de onderkant van de bodemplaat. Bevestig nu de bodemplaat op zijn plaats.

Zet vervolgens de camerakop vast door deze te bevestigen (de pijl wijst naar de bevestigingsschroef).

Draai vervolgens de camerakap met de camerakop, deze zijn dan verbonden met de bodemplaat.

Draai de bevestigingsschroef voor de camerakap slechts lichtjes aan om de camera vervolgens uit te lijnen.

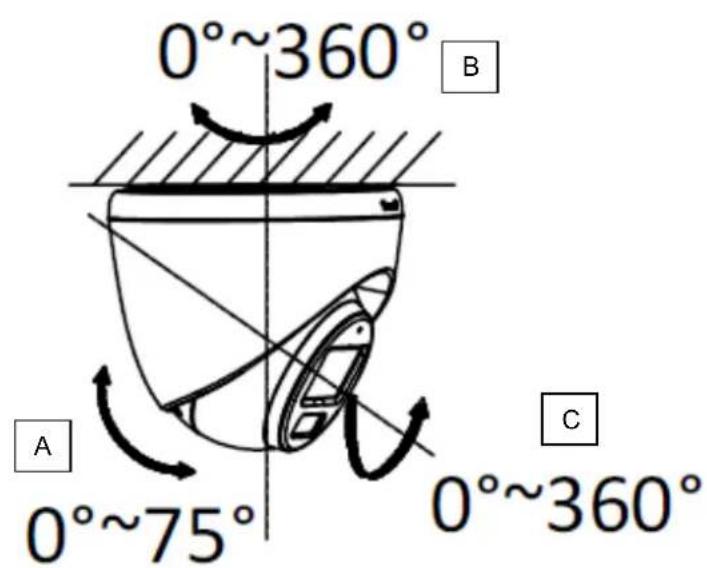

5.2 Uitlijnen van de camera

Draai indien nodig de bevestigingsschroef op de camerabodemplaat los. Het middengedeelte van de camera kan nu in 3 assen worden uitgelijnd. Draai vervolgens de bevestigingsschroef weer vast.

0°~360° B A 0°~75° C 0°~360°

(A) Kantelen 75°

B)360°draaibaar

C) Rotatie360°

Het effectieve IR / witlichtbereik is afhankelijk van de locatie. Lichtabsorberende oppervlakken of geen lichtreflecterende objecten in het gezichtsveld verminderen het IR / witlichtbereik of zorgen ervoor dat het videobbeeld te donker is. Bovendien kunnen reflecterende objecten in de directe omgeving van de camera (dakgoot, muur) leiden tot storende reflecties van het IR / witte licht in het beeld.

Zorg ervoor dat de IR/witlicht-LED's van de modellen TVCC52512 en TVCC55512 niet worden bedekt door de camerakap, anders treden er reflecties op.

5.3. Stroomvoorziening

	LET OP!Controleer voordat u met de installatie begint of de voedingsspanning en de nominale spanning van de camera overeenkomen.
		12 VDC, tonconnector, 5,5x2,1 mm

De camera's hebben een 12 VDC voeding nodig. De polariteit van de gelijkstroomvoeding moet worden aangehouden!

5.4 De videokabel bevestigen

Om het HD-TVI videosignaal van de camera naar een recorder te sturen, moet een coaxkabel van het type RG59 met BNC-connector (mannetje, mannetje) worden aangesloten op de aansluiting met het label "TVI". De kabellengte naar het volgende apparaat mag niet meer zijn dan 500 meter.

Voor een optimale overdrachtskwaliteit van het HD-TVI-signaal is het essentieel dat de kabel niet geknikt, geplet of met een te kleine radius wordt gelegd (minimale buigradius 6 cm). Als de kabel beschadigd of poreus is geworden door het verouderingsproces, kan dit ook het signaal of de beeldkwaliteit beïnvloeden (bijvoorbeeld schaduwen rond randen).

6. Menu op scherm

.1.Het schermmenu (OSD) openen

Het on-screen display (OSD) van deze camera kan alleen worden geopend via de ABUS Analoge HD-recorder (TVVR33*** of HDCC900**). Raadpleeg de gebruiksaanwijzing van de ABUS recorder.

.2.Beschrijving van het schermmenu (OSD)

Druk op de OSD-menubedieningsknop om het OSD-menu op het scherm te openen (lokale interface (HDMI) van de recorder / camera / PTZ-menu / menu) ("Shutter+" voor Enter). Via dit schermmenu kunnen gedetailleerde instellingen worden gemaakt.

HOOFDMENU

HOOFDMENU IDEO-INDELING<2M25> BELICHTING↓ LICHTINSTELLINGEN↓ IDEO-INSTELLINGEN↓ AUDIO-INSTELLINGEN↓ ABRIEKSINSTELLING↓ X I AVE&EXIT↓ T ↓

Video-indeling

Functie Beschri	jving van de
Video-indeling Instelling voor	de videoresolutieOpties:K20:Megapixel @20 fps (alleen TVCC55512)4M25: 4 Megapixel @ 25 fps (Alleen TVCC55512)4M30: 4 Megapixel @ 30 fps (alleen TVCC55512)M25:megapixel @ 25 fpsM30:megapixel @ 30 fps

Blootstelling

In dit menu worden algemene belichtingsinstellingen ingesteld, bijvoorbeeld of de camera hoge contrasten moet verwerken of dat de camera speciale instellingen voor nachtzicht nodig heeft.

Functie Beschri	jving van de
Belichtingsmodus	ereldwijd:Algemene automatische belichtingsinstelling zonder WDR-functieLC:Automatische belichtingsinstelling met tegenlichtcompensatie (BLC). De BLC-functie verbetert de beeldweergave bij gemiddelde beeldcontrasten.LC:High Light Compensation (Spot LightCancellation):Automatische belichtingsinstelling metdigitale WDR-functie (groot dynamisch bereik). De DWDR-functie wordt gebruikt om de weergave van hoge beeldcontrasten te verbeteren.HLS: High Light Suppression: Als de helderheid in het videobeeld op verschillende punten een bepaalde drempelwaarde overschrijdt, worden deze gebieden of pixels zwart weergegeven.
AGC Automatische versterking	sregeling. Hoe hoger de instelling, hoe helderder het videobeeld bij weinig licht, maar hoe meer beeldruis.aagedium: Middeloog:Hoog
Anti-banding Functie voor het	onderdrukken van horizontale banding in het videobeeld (ook "anti-flikkering")OFF: Functie gedeactiveerdNiveau 1-5: Niveau selecteren voor meer of minder onderdrukking van strepen
Terug	Terug naar de vorige menupagina
Ga naar Het menu verlaten
Opslaan&Uitgaan Het menu opslaan en afsluiten

LICHTINSTELLINGEN

De modus voor dag/nachtschakeling (of Gecko/IR-schakeling) wordt in dit menu ingesteld.

Functie Beschri	jving van de
SMART Gebeurtenisgestuurd	overschakelen van IR (nacht)-modus naar gekko/witlichtmodus. Een gebeurtenis kan bewegingsdetectie, inbraakdetectie of detectie van struikeldraden met detectie van personen/voertuigen zijn.Voor deze functie is een ABUS TVVR33603 of TVVR33803 videorecorder nodig. Deze recorders hebben de bijbehorende gebeurtenisdetectoren met persoon/voertuigherkenning. De recorder regelt het schakelen.R-licht:Aan: IR-LED's actief in nachtmodusUit: IR-LED's gedeactiveerd in nachtmodusmart IR: Functie om de overbelichting van IR-licht te verminderen bij objecten dichtbijAan: Functie actiefUit: Functie gedeactiveerd->N Drempel (1-9):Schakeldrempel van dag-naar nachtmodus->D Drempel (1-9):Schakeldrempelvan nacht-naar dagmoduserug: Terug naar de vorige menupagina
IR Automatische activering/deactivering van dag- of nachtmodus. De beeldhelderheid regelt de omschakeling afhankelijk van de
	lichtintensiteit.R-licht:Aan: IR-LED's actief in nachtmodusUit: IR-LED's gedeactiveerd in nachtmodusmart IR:Functie om de overbelichting van IR-licht te verminderen bij objecten dichtbijAan: Functie actiefUit: Functie gedeactiveerd->N Drempel (1-9):Schakeldrempel van dag-naar nachtmodus->D Drempel (1-9):Schakeldrempelvan nacht-naar dagmoduserug:Terug naar de vorige menupagina
WIT LICHT De camera blijft permanent in kleur- of gekkomodus.

Video-instellingen

Algemene beeldinstellingen zoals contrast of spiegeling van het videobbeeld worden in dit menu gemaakt.

Functie Beschri	jving van de
Beeldmodus Hier kunnen twee verschillende basisinstellingen voor de camera worden ingesteld.TD:standaardinstellingIGH-SAT:Instelling voor een intenser kleurenbeeldHIGHLIGHT: Contrastbeeld met gladmakend effect
Witbalans	uto:Automatische witbalansanual:HandmatigwitbalansRain:Versterkingsfactor voorde rode component in het beeldB Gain:Versterkingsfactor voor de blauwe component in het beelderug:Terug naar de vorige menupagina fsluiten:het menu afsluitenave&Exit:het menu opslaan en afsluiten
Helderheid 1~9):Instelling voor de beeldhelderheid
Contrast	1~ ):Instelling voor het beeldcontrast
Scherpte 1~9):Deze functie	kan worden gebruikt om deperceptie van beeldscherpte elektronisch te wijzigen.
Verzadiging 1~9):van het videobbeeld
DNR 1~9):Instelling voor de	ruisonderdrukkingsfunctie. Hoehoger de ingestelde waarde, hoe meer ruis door desoftware uit het videobbeeld wordt verwijderd.
Terug	Terug naar de vorige menupagina
Ga naar Het menu verlaten
Opslaan&Uitgaan Het menu	opslaan en afsluiten

Audio-instellingen

Functie Beschri	jving van de
Audio	Uitschakelen of inschakelen deze functie is een ABUS videorecorder TVVR33603 of TVVR33803 vereist.OFF: Uitschakelen van de microfoonON: Activering van de microfoonpmerkingNeem de landspecifiekevoorschriften in achtvoor het gebruik van de audiofunctie.
Volume	-9 .Volume-instelling voor de ingebouwde microfoon
Terug	Terug naar de vorige menupagina
Ga naar Het menu verlaten
Opslaan&Uitgaan Het menu opslaan en afsluiten

Fabrieksinstellingen (resetten)

Functie Beschri	jving van de
Standaardinstelling Alle camera-instellingen in het hoofdmenu terugzetten naar fabrieksinstellingenProces bevestigennnulerenProcesnnuleren

Ga naar

Functie Beschri	jving van de
Terug	Het menu verlaten zonder op te slaan

Opslaan&Uitgaan

Functie Beschri	jving van de
Opslaan&Uitgaan	Alle instellingen opslaan en het OSD-menu afsluiten

7. Onderhoud en reiniging

7.1. Onderhoud

Controleer regelmatig de technische veiligheid van het product, bijv. schade aan de behuizing.

Als kan worden aangenomen dat een veilige werking niet langer mogelijk is, moet het product uit bedrijf worden genomen en worden beveiligd tegen onbedoeld gebruik.

Er kan worden aangenomen dat een veilige werking niet langer mogelijk is als

• het apparaat zichtbare schade vertoont,
• het apparaat werkt niet meer

Let op:

Het product is onderhoudsvrij. Er zitten geen onderdelen in het product die je moet controleren of onderhouden, je hoeft het nooit te openen.

7.2. Reinigen

Reinig het product met een schone, droge doek. Voor zwaardere vervuiling kan de doek licht bevochtigd worden met lauw water.

Zorg ervoor dat er geen vloeistoffen in het apparaat terechtkomen.

Gebruik geen chemische reinigingsmiddelen, want deze kunnen het oppervlak van de behuizing en het scherm beschadigen (verkleuring).

8. Afvalverwijdering

Let op: EU-richtlijn 2002/96/EC regelt de juiste terugname, verwerking en recycling van gebruikte elektronische apparaten. Dit symbool betekent dat het apparaat in het belang van de milieubescherming aan het einde van zijn levensduur moet worden afgevoerd volgens de geldende wettelijke voorschriften en gescheiden van huishoudelijk of commercieel afval. Het oude apparaat kan worden ingeleverd bij officiële inzamelcentra in uw land. Volg de plaatselijke voorschriften bij het afvoeren van de materialen. Neem voor meer informatie over terugname (ook voor niet-EU-landen) contact op met uw lokale overheid. Gescheiden inzameling en recycling spaart natuurlijke hulpbronnen en zorgt ervoor dat alle voorschriften voor de bescherming van de gezondheid en het milieu worden nageleefd bij het recyclen van het product.

TVCC52512 / TVCC55512
