BRUGSANVISNING TVCC55512 ABUS

Betjeningsvejledning

Version 10/2024 (V1.0)

CE

Original brugsanvisning på tysk. Opbevares til fremtidig brug!

Introduktion

Kære kunde,

Tak, fordi du har købt dette produkt.

Enheden opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU og RoHS-direktiv 2011/65/EU.

For at opretholde denne tilstand og sikre en sikker drift skal du som bruger overholde denne betjeningsvejledning!

Læs hele betjeningsvejledningen, før du tager produktet i brug, og overhold alle betjenings- og sikkerhedsanvisninger!

Alle firmanavne og produktbetegnelser er varemærker tilhørende deres respektive ejere. Alle rettigheder forbeholdes.

Hvis du har spørgsmål, bedes du kontakte din specialiserede installatør eller specialiserede detailpartner!

Ansvarsfraskrivelse

Denne betjeningsvejledning er udarbejdet med den største omhu. Men hvis du opdager udeladelser eller unøjagtigheder, bedes du give os besked skriftligt på den adresse, der er angivet på bagsiden af manualen. ABUS Security-Center GmbH & Co KG påtager sig intet ansvar for tekniske og organisatoriske problemer. typografiske fejl og forbeholder sig ret til at foretage ændringer i produktet og brugsanvisningen til enhver tid uden forudgående varsel.

ABUS Security-Center er ikke ansvarlig for nogen direkte eller indirekte følgeskader, der opstår i forbindelse med udstyr, ydeevne og brug af dette produkt.

Der gives ingen garanti for indholdet af dette dokument.

Forklaring af symboler

	Symbolet med lynet i trekanten bruges, når der er fare på færde. sundhed, f.eks. på grund af elektrisk stød.
	Et udråbstegn i trekanten angiver vigtige oplysninger i denne betjeningsvejledning, som skal overholdes.
	Dette symbol findes, når du skal have særlige tips og oplysninger om betjening.

Vigtige sikkerhedsinstruktioner

	Skader, der skyldes manglende overholdelse af denne betjeningsvejledning, medfører, at garantien bortfalder. Vi påtager os intet ansvar for følgeskader!
	Vi påtager os intet ansvar for materielle skader eller personskader, der skyldes forkert håndtering eller manglende overholdelse af sikkerhedsanvisningerne. I sådanne tilfælde bortfalder alle garantikrav!

Kære kunde, de følgende sikkerheds- og fareoplysninger er ikke kun beregnet til at beskytte dit helbred, men også til at beskytte apparatet. Læs venligst følgende punkter omhyggeligt:

• Der er ingen dele inde i produktet, der kan repareres. Ved adskillelse bortfalder også godkendelsen (CE) og garantien.
• Produktet kan blive beskadiget, hvis det falder ned fra selv en lav højde.
• Monter produktet på en sådan måde, at direkte sollys ikke kan falde på enhedens billedsensor. Overhold installationsanvisningerne i det tilsvarende kapitel i denne betjeningsvejledning.
• Enheden er designet til indendørs og udendørs brug (IP67).

• Fugt eller for høj luftfugtighed
• Ekstrem kulde eller varme
• Direkte sollys
• Støv eller brandfarlige gasser, dampe eller opløsningsmidler
  • stærke vibrationer
• stærke magnetfelter, f.eks. i nærheden af maskiner eller højttalere.
• Kameraet må ikke installeres på ustabile overflader.

Generelle sikkerhedsanvisninger:

• Lad ikke emballagematerialet ligge og flyde uforsvarligt! Plastfilm/poser, polystyrenstykker osv. kan blive farligt legetøj for børn.
• Af sikkerhedsmæssige årsager må videoovervågningskameraet ikke gives til børn på grund af små dele, der kan sluges.
• Indsæt ikke nogen genstande i apparatets indre gennem åbningerne.
• Brug kun de ekstra enheder/tilbehør, der er angivet af producenten. Tilslut ikke inkompatible produkter.

• Overhold sikkerheds- og brugsanvisningerne for de andre tilsluttede enheder.

- Kontrollér apparatet for skader før ibrugtagning; hvis dette er tilfældet, må du ikke bruge apparatet!

- Overhold grænserne for den driftsspænding, der er angivet i de tekniske data. Højere spændinger kan ødelægge enheden og bringe din sikkerhed i fare (elektrisk stød).

Sikkerhedsinstruktioner

1. Strømforsyning: Overhold oplysningerne på typeskiltet om forsyningsspænding og strømforbrug.

2. Overbelastning

Undgå at overbelaste stikkontakter, forlængerledninger og adaptere, da det kan føre til brand eller elektrisk stød.

3. Rengøring

Rengør kun apparatet med en fugtig klud uden brug af skrappe rengøringsmidler.

Alle sikkerheds- og betjeningsinstruktioner skal overholdes før første opstart!

1. Overhold følgende instruktioner for at undgå skader på netledningen og netstikket:

2. Når du tager apparatet ud af stikkontakten, må du ikke trække i netledningen, men skal tage fat i stikket.

3. Sørg for, at netkablet ligger så langt væk som muligt fra varmeapparater for at undgå, at plastkappen smelter.

4. Følg disse instruktioner. Hvis du ikke gør det, kan du få elektrisk stød:

5. Åbn aldrig kabinettet eller strømforsyningsenheden.

6. Sæt ikke metal eller brændbare genstande ind i apparatet.

7. Brug overspændingsbeskyttelse for at undgå skader på grund af overspænding (f.eks. tordenvejr).

8. Afbryd venligst defekte apparater fra strømforsyningen med det samme, og informer din forhandler.

Når du installerer i et eksisterende videoovervågningssystem, skal du sørge for, at alle enheder er koblet fra lysnettet og lavspændingskredsløbene.

Hvis du er i tvivl, skal du ikke selv udføre montering, installation og ledningsføring, men overlade det til en specialist. Forkert og upprofessionelt arbejde på elnettet eller husinstallationer udgør ikke kun en risiko for dig selv, men også for andre mennesker. Forbind installationerne, så net- og lavspændingskredsløbene altid kører separat og ikke er forbundet med hinanden på noget tidspunkt eller ikke kan forbindes på grund af en fejl.

Udpakning

Händter apparatet med største forsigtighed, när du pakker det ud.

Hvis den originale emballage er beskadiget, skal du først kontrollere apparatet. Hvis apparatet er beskadiget, skal du sende det tilbage med emballagen og informere leveringstjenesten.

Indholdsfortegnelse

1. Tilsigtet brug 69
2. Leveringens omfang 69
3. Egenskaber og funktioner....70
4. Beskrivelse af kameraet ....70
5. Montering / installation....71
   5.1. Montering af kameraet....71
   5.2. Justering af kameraet....72
   5.3. Strømforsyning....72
   5.4. Tilslutning af videokablet....73
6. Menu på skærmen....74
   6.1. Åbning af skæmmenuen (OSD)....74
   6.2. Beskrivelse af skæmmenuen (OSD)....74
7. Vedligeholdelse og rengøring....78
   7.1. Vedligeholdelse....78
   7.2. Rengøring 78
8. Bortskaffelse af affald 78

1. Tilsigtet brug

Dette kamera er velegnet til både dag- og natdrift. Det leverer videobilleder i fuld HD-opløsning, og udgangssignalet er tilgængeligt i HD-TVI-format. Det gør det muligt at bruge konventionelle koaksialkabler til signaloverførsel. Den bruges til videoovervågning sammen med en optageenhed. Enheden er designet til indendørs og udendørs brug.

2. Leveringens omfang

Udendørs HD-TVI Mini Dome IR	Sikkerhedsinstruktioner
Hurtig guide Boreskabelon

3. Egenskaber og funktioner

• 2 eller 5 megapixel opløsning (TVCC52512 eller TVCC55512)
  • Transmission via konventionel CCTV-infrastruktur (op til 500 meter via RG59-kabel)
• 2,8 mm fast linse
  • 4-i-1 videoudgang (omskiftelig TVI / AHD / CVI / CVBS)
• IR-lysdioder og hvide lysdioder til nattesyn
  • DNR til støjfrie billeder
  • Digital WDR-funktion til udligning af billedkontraster
  • Vejrbestandigt kamerahus (IP67)
• Skæmmenu til kamerakonfiguration (kontrol via DVR via koaksialkabel)

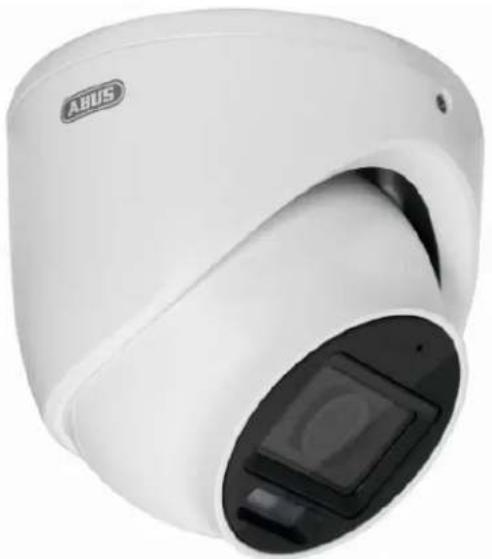

4. Beskrivelse af kameraet

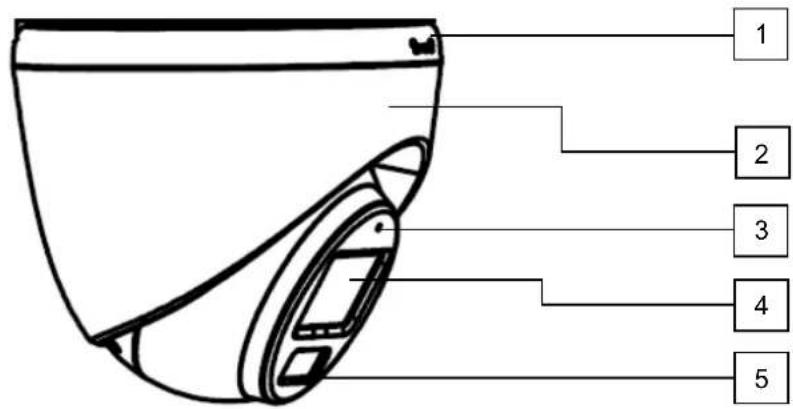

1 2 3 4 5

1	Kamerabundplade med fastgørelsesskrue
2	Kamerahætte
3	Mikrofon
4	Linse
5	IR-lysdioder / hvid lysdiode

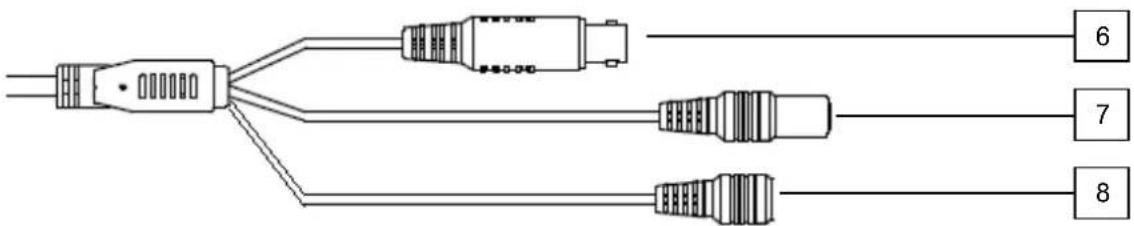

6	Videoudgang (BNC, mærket "TVI")
7	Spændingstilslutning (5,5x2,1 mm, hult stik)
8	Knap til at skifte mellem forskellige videoformater:TVI / AHD / CVI / FBAS (tryk og hold knappen nede i mere end 5 sekunder)

5.1 Montering af kameraet

OBS!

Kameraet skal kobles fra netspændingen under installationen.

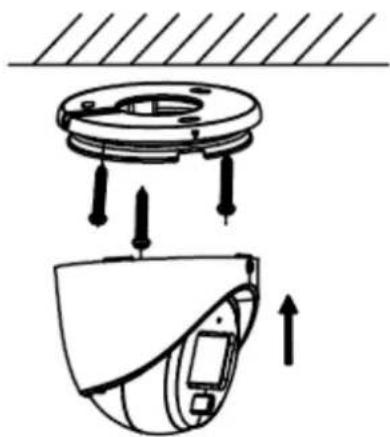

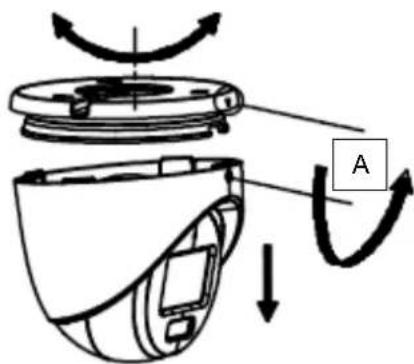

Løsn fastgørelsesskruen (A) på kameraets bundplade, og fjern bundpladen ved at dreje den lidt. Hvis pilen på bundpladen peger præcist på fastgørelsesskruen, kan bundpladen tages af.

Brug den medfølgende boreskabelon til at bore fastgørelseshullerne.

Hvis kablerne skal lægges sideværts, er der en kanal på undersiden af bundpladen. Sæt nu bundpladen på plads.

Fastgør derefter kamerahovedet ved at sætte kamerahætten på (pilen peger på fastgørelsesskruen).

Drej derefter kamerahætten med kamerahovedet, så er de forbundet med bundpladen.

Spænd kun fastgørelsesskruen til kamerahætten en smule for at udføre den efterfølgende justering af kameraet.

Løsn om nødvendigt fastgørelsesskruen på kameraets bundplade. Kameraets midtersektion kan nu justeres i 3 akser. Spænd derefter fastgørelsesskruen igen.

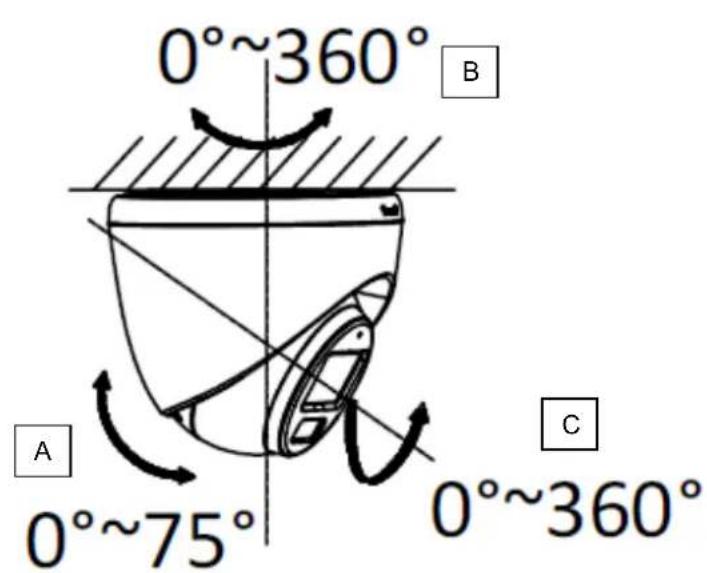

0°~360° B A 0°~75° C 0°~360°

(A) Hældning 75°

B) Drejelig360°

C) Rotation på36(

Den effektive rækkevidde for IR/hvidt lys afhænger af placeringen. Lysabsorberende overflader eller ingen lysreflekterende genstande i synsfeltet reducerer rækkevidden for IR/hvidt lys eller gør videobilledet for mørkt. Desuden kan reflekterende genstande i umiddelbar nærhed af kameraet (tagrende, væg) resultere i forstyrrende refleksioner af det infrarøde/hvide lys i billedet.

Sørg for, at IR-/hvidlys-LED'erne på TVCC52512- og TVCC55512-modellerne ikke er dækket af kamerahætten, da der ellers vil opstå refleksioner.

5.3. Strømforsyning

	OBS!Før installationen påbegyndes, skal du sikre dig, at forsyningsspændingen og kameraets nominelle spænding stemmer overens.
		12 VDC, tøndestik, 5,5x2,1 mm

Kameraerne kræver en 12 VDC-strømforsyning. DC-spændingsforsyningens polaritet skal overholdes!

5.4 Tilslutning af videokablet

For at overføre HD-TVI-videosignalet fra kameraet til en optager skal der tilsluttes et koaksialkabel af typen RG59 med BNC-stik (han, han) til tilslutningen mærket "TVI". Kabellængden til den næste enhed må ikke overstige 500 meter.

For at sikre optimal HD-TVI-signaloverførselskvalitet er det vigtigt, at kablet ikke knækkes, knuses eller lægges i en for lille radius (minimum bøjningsradius 6 cm).

Hvis kablet er beskadiget eller er blevet porøst på grund af ældningsprocessen, kan det også påvirke signalet eller billedkvaliteten (f.eks. skygger i kanterne).

6. Menu på skærmen

.1.Åbning af skæmmenuen (OSD)

Skæmbilledet (OSD) på dette kamera kan kun åbnes via ABUS Analogue HD Recorder (TVVR33*** eller HDCC900**). Se venligst betjeningsvejledningen til ABUS-optageren.

.2Beskrivelse af skæmmenuen (OSD)

Tryk på OSD-menukontrolknappen for at åbne OSD-skærmmenuen (lokal grænseflade (HDMI) på optageren / kameraet / PTZ-menuen / menuen) ("Shutter+" for Enter). Detaljerede indstillinger kan foretages via denne skærmmenu.

HOVEDMENU

Videoformat

Funktion Beskrivelse af
Videoformat Indstilling af videoopløsning	Valgmuligheder:K20:megapixel ved20 fps (kun TVCC55512)4M25: 4 megapixel ved 25 fps (kun TVCC55512)4M30: 4 megapixel ved 30 fps (kun TVCC55512)M25:megapixel ved 25 fpsM30: megapixel ved 30 billeder/s

Eksponering

Generelle eksponeringsindstillinger indstilles i dette menupunkt, f.eks. om kameraet skal behandle høje kontraster, eller om kameraet kræver særlige indstillinger til nattesyn.

Funktion Beskrivelse af
Eksponeringstilstand	lobal:Generel automatisk eksponeringsindstillinguden WDR-funktionLC:Automatisk eksponeringsindstillingmedbaggrundslyskompensation (BLC). BLC-funktionenforbedrer billedvisningen ved mellemstorebilledkontraster.LC:Høj lyskompensation (annullering af spotlys)

	:Automatisk eksponeringsindstilling meddigitalWDR-funktion (Wide Dynamic Range). DWDR-funktionen bruges til at forbedre visningen af høje billedkontraster.HLS: High Light Suppression: Hvis lysstyrken i videobilledet overskrider en bestemt tærskelværdi på forskellige punkter, vises disse områder eller pixels i sort.
AGC	Automatisk fremstår videobilledet under dårlige lysforhold, men jo højere er billedstøjen.av:Lavedium:Mediumøj:Høj forstærkningskontrol. Jo højere indstilling, jo lysere
Anti-banding Funktion til at undertrykke vandrette bänd i videobilledet (også "anti-flimmer")OFF: Funktion deaktiveretNiveau 1-5: Valg af niveau for mere eller mindre undertrykkelse af striber
Tilbage	Tilbage til den forrige menuside
Udgang	Afslutter menuen
Save&Exit	Gemme g forlade menuen o

LYSINDSTILLINGER

Tilstanden for dag/nat-omskiftning (eller Gecko/IR-omskiftning) indstilles i dette menupunkt.

Funktion Beskrivelse af
SMART Begivenhedsstyret skift fra IR-tilstand (nat) til gecko/hvidt lys-tilstand.En hændelse kan være bevægelsesdetektering, indbrudsdetektering eller snubletrådsdetektering med person-/køretøjsdetektering.En ABUS TVVR33603 eller TVVR33803 videooptager er påkrævet til denne funktion. Disse optagere har de tilsvarende hændelsesdetektorer med person-/køretøjsdetektering. Optageren styrer omskiftningen.R-lys:Til: IR-lysdioder aktive i nattilstandFra: IR-lysdioder deaktiveret i nattilstandmart IR:Funktion til at reducere overbelysning af IR-lys med nære objekterOn: Funktionen er aktivOff: Funktionen er deaktiveret->N Threshold (1-9):Skiftetærskel fra dag- til nattilstand->D Threshold (1-9):Skiftetærskelfra nat- til dagtilstandTilbage:Tilbage til forrige menuside
IR Automatisk aktivering/deaktivering af dag- eller nattilstand. Billedets lysstyrke styrer omstillingen afhængigt af lysintensiteten.
	R-lys: Til: IR-lysdioder aktive i nattilstandFra: IR-lysdioder deaktiveret i nattilstandmart IR: Funktion til at reducere overbelysning af IR-lys med nære objekterOn: Funktionen er aktivOff: Funktionen er deaktiveret->N Threshold (1-9): Skiftetærskel fra dag-tilnattilstand->D Threshold (1-9): Skiftetærskelfra nat- tildagtilstandTilbage: Tilbage til forrige menuside
HVIDT LYS Kameraet forbliver permanent i farve- eller gecko-tilstand.Hvidt lys: Auto: Automatisk aktivering af dehvide lysdioder i mørkeOFF: Deaktivering af de hvide lysdioder. For atopnå et acceptabelt videobillede skal der værenoget resterende lys i scenen (f.eks.gadelampe eller hoveddørslampe).Tærskelværdi: Tærskelværdi, men ved hvilket lysstyrkeniveau det hvide lys tændes.Niveau: Lysstyrkeniveau for de hvide lysdioder

Videoindstillinger

Generelle billedindstillinger som kontrast eller spejling af videobilledet foretages i dette menupunkt.

Funktion Beskrivelse af
Billedtilstand Her kan man ind	stille to forskellige grundlæggende kameraindstillinger.TD:StandardindstillingIGH-SAT:Indstilling for et mere intenst farvebilledeHIGHLIGHT: Kontrastændret billede med udjævningseffekt
Hvidbalance	uto:Automatisk hvidbalanceanuel:ManuelhvidbalanceR ain:Gain-faktor fordenrøde komponent i billedetB Gain: Gain-faktor for den blå komponent i billedetTilbage:Tilbage til forrige menusideAfslut:Afslut menuenave&Exit: em ogafslut menuen
Lysstyrke	1~9):Indstilling af billedets lysstyrke
Kontrast	1~ :Indstilling af billedkontrast
Skarphed	1~9):Denne funktion kan bruges til elektronisk at ændre opfattelsen af billedets skarphed.
Mætning	1~9):af videobilledet
DNR 1~9):Indstilling af støjreduktionsfunktionen. Jo højereden indstillede værdi er, jo mere støj fjernes fra videobilledet af softwaren.
Tilbage	Tilbage til den forrige menuside
Udgang	Afslutter menuen
Save&Exit	Gemme g forlade menuen o

Lydindstillinger

Funktion Beskrivelse af
Lyd Deaktivering eller aktivering af den indbyggede mikrofon. Denne funktion kræver en ABUS-videooptager TVVR33603 eller TVVR33803.OFF: Deaktivering af mikrofonenON: Aktivering af mikrofonenemærkOverhold de landespecifikkeregler for brug af lydfunktionen.
Volumen	-9 Indstillingaf lydstyrke for den indbyggede mikrofon
Tilbage	Tilbage til den forrige menuside
Udgang	Afslutter menuen
Save&Exit	Gemme g forlade menuen o

Fabriksindstilling (nulstilling)

Funktion Beskrivelse af
Fabriksindstilling Nulstil alle k	kameraindstillinger i hovedmenuen til fabriksindstillingerne
	Bekræft processen\nnnullerAnnuller proces

Udgang

Funktion Beskrivelse af
Tilbage Afslut menuen uden at gemme

Gem&Udgå

Funktion Beskrivelse af
Gem&Udgå Gemme alle indstillinger og forlade OSD-menuen

Kontrollér regelmæssigt produktets tekniske sikkerhed, f.eks. skader på huset.

Hvis det kan antages, at sikker drift ikke længere er mulig, skal produktet tages ud af drift og sikres mod utilsigtet drift.

Det kan antages, at sikker drift ikke længere er mulig, hvis

• enheden viser synlige skader,
• enheden virker ikke længere

Bemærk venligst:

Produktet er vedligeholdelsesfrit for dig. Der er ingen komponenter inde i produktet, som du skal kontrollere eller vedligeholde, og du må aldrig åbne det.

7.2. Rengøring

Rengør produktet med en ren, tør klud. Ved kraftigere tilsmudsning kan kluden fugtes let med lunkent vand.

Sørg for, at der ikke kommer væske ind i apparatet.

Brug ikke kemiske rengøringsmidler, da det kan beskadige husets og skærmens overflade (misfarvning).

8. Bortskaffelse af affald

Bemærk: EU-direktiv 2002/96/EF regulerer korrekt returnering, behandling og genbrug af brugt elektronisk udstyr. Dette symbol betyder, at apparatet af hensyn til miljøbeskyttelsen skal bortskaffes efter endt levetid i overensstemmelse med de gældende lovbestemmelser og adskilt fra husholdnings- eller erhvervsaffald. Det gamle apparat kan bortskaffes på officielle indsamlingscentre i dit land. Følg de lokale regler, når du bortskaffer materialerne. Kontakt de lokale myndigheder for at få flere oplysninger om tilbagetagning (også i lande uden for EU). Separat indsamling og genbrug sparer naturressourcer og sikrer, at alle regler for beskyttelse af sundhed og miljø overholdes, når produktet genbruges.

TVCC52512 / TVCC55512
