PROX 2 - Stofzuiger DOLPHIN - Gratis gebruiksaanwijzing en handleiding

Producttype	Zwembadreinigingsrobot
Merk	Dolphin
Model	PROX 2
Minimale diepte	0,80 m
Maximale diepte	5 m
Motorbeveiliging	IP 68
Voeding	Ingang 100-250 V AC, 50-60 Hz, 180 W, uitgang <30 V DC, IP 54
Drijfkabel	Inbegrepen
Borstels	Wonder borstel en Wonder ringen
Afstandsbediening	Met bedieningspaneel, radio-ontvangstindicator en batterijladingindicator
Reinigingsmodi	Standaard, Ultrarein, Alleen bodem, Alleen wanden
Reinigingscycli	Snel (4 u), Efficiënt (6 u), Extra (8 u)
Timer	0 u, 1 u, 2 u
Filterzakindicator	Rood lampje (knipperend: gedeeltelijk vol, continu: vol)
Onderhoud filter	Reinigen met waterslang; machinewas fijnwasprogramma
Onderhoud borstels	Spoelen met waterslang
Reinigen van de impeller	Openen en verwijderen van vuil na uitschakelen
Veiligheid	Gebruik originele voeding; stopcontact beveiligd met aardlekschakelaar; voeding op 3 m van de rand; niet in het zwembad gaan tijdens werking; uitschakelen voor onderhoud
Buitenseizoen opslag	Water verwijderen, filter reinigen, kabel zonder knikken oprollen, beschut bewaren op de caddy of ondersteboven, temperatuur 5-45°C
Vereiste watercondities	Chloor max 4 ppm, pH 7,0-7,8, temperatuur 6-34°C, NaCl max 5000 ppm

Veelgestelde vragen - PROX 2 DOLPHIN

Hoe gebruik ik de afstandsbediening?

De afstandsbediening heeft twee modi: automatisch en handmatig. Druk op de aan/uit-knop om in handmatige modus te starten. Gebruik de richtingspijlen om de robot te besturen. Om naar de automatische modus te schakelen, druk op de schakelaar Handmatig/Automatisch en stel de parameters in (cyclus, timer, reinigingsmodus).

Wat betekent het rode lampje op de voeding?

Het rode lampje geeft de status van de filterzak aan: als het knippert, is de zak gedeeltelijk vol; als het continu brandt, is de zak vol en moet worden geleegd en gereinigd. Na reiniging, druk op de resetknop als het lampje niet uitgaat.

Hoe reinig ik het filter?

Verwijder de filterzak en spoel deze met een waterslang. Het wordt aanbevolen om het periodiek in de wasmachine te wassen met een fijnwasprogramma.

Hoe onderhoud ik de robot?

Reinig na elk gebruik de filterzak en spoel de borstels. Controleer regelmatig de impeller en verwijder eventueel vuil. Voor de kabel: leg deze in de zon om knikken te verwijderen.

Wat te doen als de robot niet werkt?

Controleer of de voeding is aangesloten en ingeschakeld, of de afstandsbediening opgeladen batterijen heeft, en of de robot volledig is ondergedompeld. Als het probleem aanhoudt, raadpleeg de handleiding voor probleemoplossingsprocedures.

Welke reinigingsmodi zijn er beschikbaar?

De modi zijn: Standaard (bodem en wanden), Ultrarein (krachtigere zuiging, langzamere beweging), Alleen bodem, en Alleen wanden. De standaard instelling is Standaard.

Hoe stel ik de timer in?

Gebruik de afstandsbediening om een timer van 0, 1 of 2 uur te kiezen. De timer stelt u in staat om het begin van de cyclus uit te stellen zodat onzuiverheden kunnen bezinken.

Wat zijn de veiligheidsmaatregelen?

Gebruik uitsluitend de meegeleverde voeding. Het stopcontact moet beveiligd zijn met een aardlekschakelaar. Plaats de voeding op minimaal 3 m van de rand van het zwembad. Niet in het water gaan wanneer de robot werkt. Schakel de stroom uit voor onderhoud.

Hoe bewaar ik de robot buiten het seizoen?

Verwijder het water uit de robot, reinig de filterzak grondig en plaats deze terug. Rol de kabel op zonder knikken. Bewaar de robot op een beschutte plaats, op de caddy of ondersteboven, bij een temperatuur tussen 5°C en 45°C.

Wat zijn de aanbevolen watercondities?

De robot werkt in water met maximaal 4 ppm chloor, een pH tussen 7,0 en 7,8, een temperatuur van 6 tot 34°C en een zoutgehalte (NaCl) van maximaal 5000 ppm.

GEBRUIKSAANWIJZING PROX 2 DOLPHIN

NL Werkwijze instructies

Dolphin PROX 2 Gyro zwembadreiniger...... p. 51-60

Werkwijze instructies

Contents

1. INTRODUCTIE....52
2. SPECIFICATIES 52
3. WAARSCHUWINGEN EN OPGELET....52

3.1. Waarschuwingen....52
3.2. Opgelet 52

1. ONDERDELEN VAN ZWEMBADREINIGER....53
2. DE ZWEMBADREINIGER GEBRUIKEN 54

5.1. Instellen 54
5.2. De Zwembadreiniger in het zwembad plaatsen....55
5.3. De Zwembadreiniger uit het zwembad halen....55
5.4. Onderhoud....56
5.5. Opslag buiten het seizoen....57

1. VOEDING....58
2. AFSTANDSBEDIENING (RCU) 59

CADDY MONTAGE....81

Dolphin PROX 2 Gyro zwembadreiniger

Werkwijze instructies

1. INTRODUCTIE

Dank u wel dat u een Maytronics Robot zwembadreiniger hebt aangeschaft.

We zijn er van overtuigd dat u met de Maytronics Robot Zwembadreiniger een betrouwbare, gemakkelijke en kosteneffectieve zwembadreiniger in handen heeft. De betrouwbare filtering in alle zwembadomstandigheden, actieve borsteling en de borstel die alle oppervlakken beklimt, zorgen voor maximale zwembadhygiëne.

De Robot zwembadreinigers van Maytronics bieden geavanceerde reinigingstechnieken, langdurige prestaties en gemakkelijk onderhoud. U en uw familieleden kunnen rustig gaan zwemmen in het volle vertrouwen dat uw zwembad helemaal schoon is.

2. SPECIFICATIES

Motorbescherming: IP 68

Minimale diepte: 0.80m/2.6ft

Maximale diepte: 5m/16.4ft

3. WAARSCHUWINGEN EN OPGELET

3.1 Waarschuwingen

• Gebruik alleen de originele, meegeleverde voedingsbron
• zorg dat de elektrische uitgang is beschermd door een aardlekschakelaar of een aardlekstroomonderbreker
  • Zorg dat de voedingsbron zich buiten stilstaand water bevindt
• Plaats de voedingsbron tenminste 3m/10ft van de zwembadrand
• Stap niet in het zwembad terwijl de zwembadreiniger actief is
• Koppel de voedingsbron los alvorens er onderhoudswerkzaamheden aan uit te voeren

3.2 Opgelet

Sla de zwembadreiniger op de Caddy op in een schaduwrijk gebied wanneer deze niet in gebruik is. Gebruik de zwembadreiniger alleen in de volgende wateromstandigheden:

Chloor Max. 4 ppm
pH 7.0 – 7.8
Temperatuur 6 – 34°C (43-93°F)
NaCl Maximum = 5000 ppm

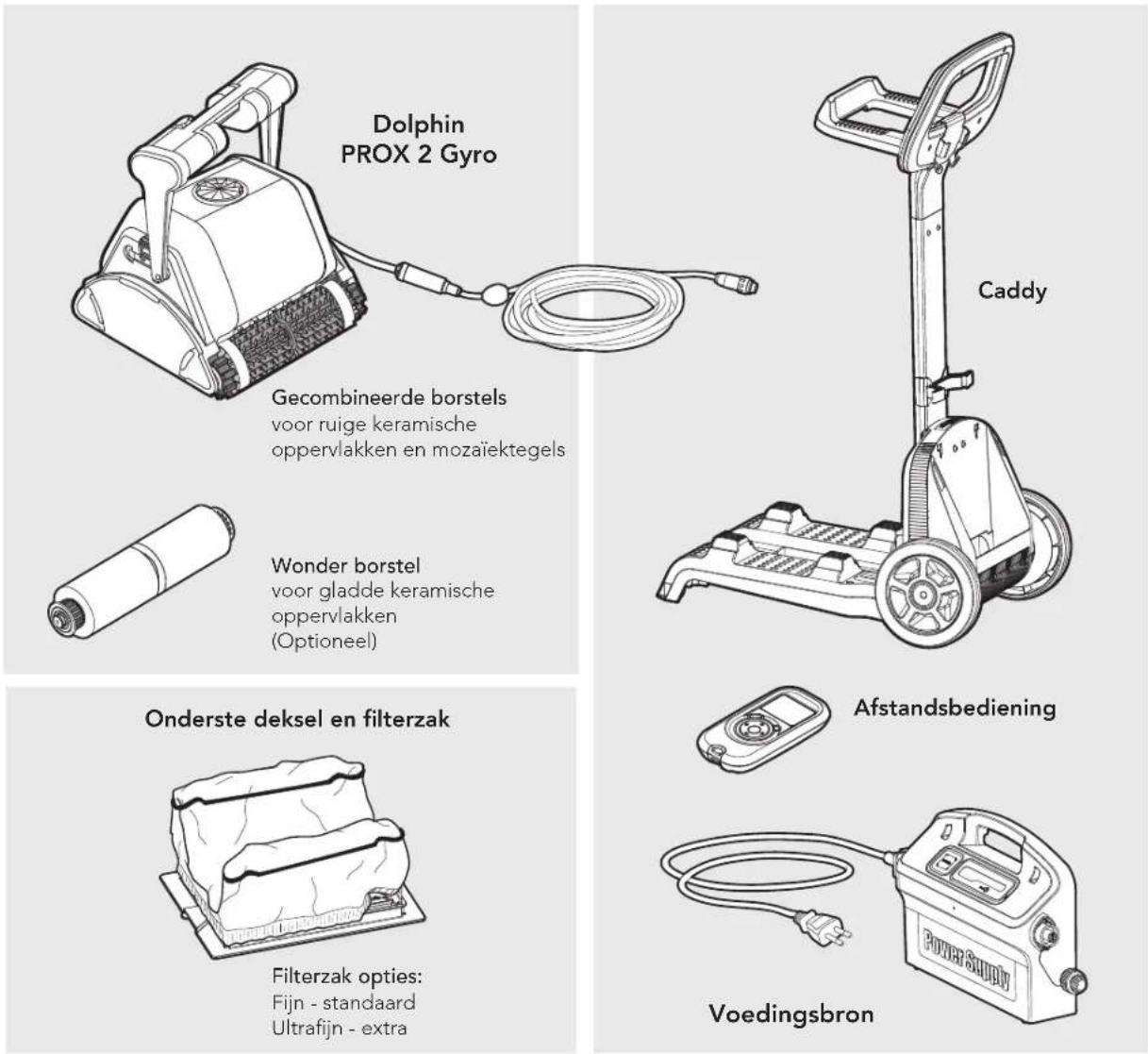

4. ONDERDELEN VAN ZWEMBADREINIGER

5. DE ZWEMBADREINIGER GEBRUIKEN

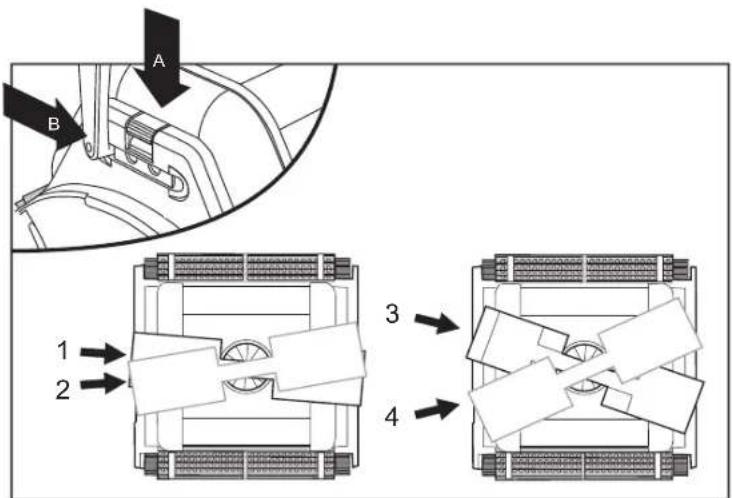

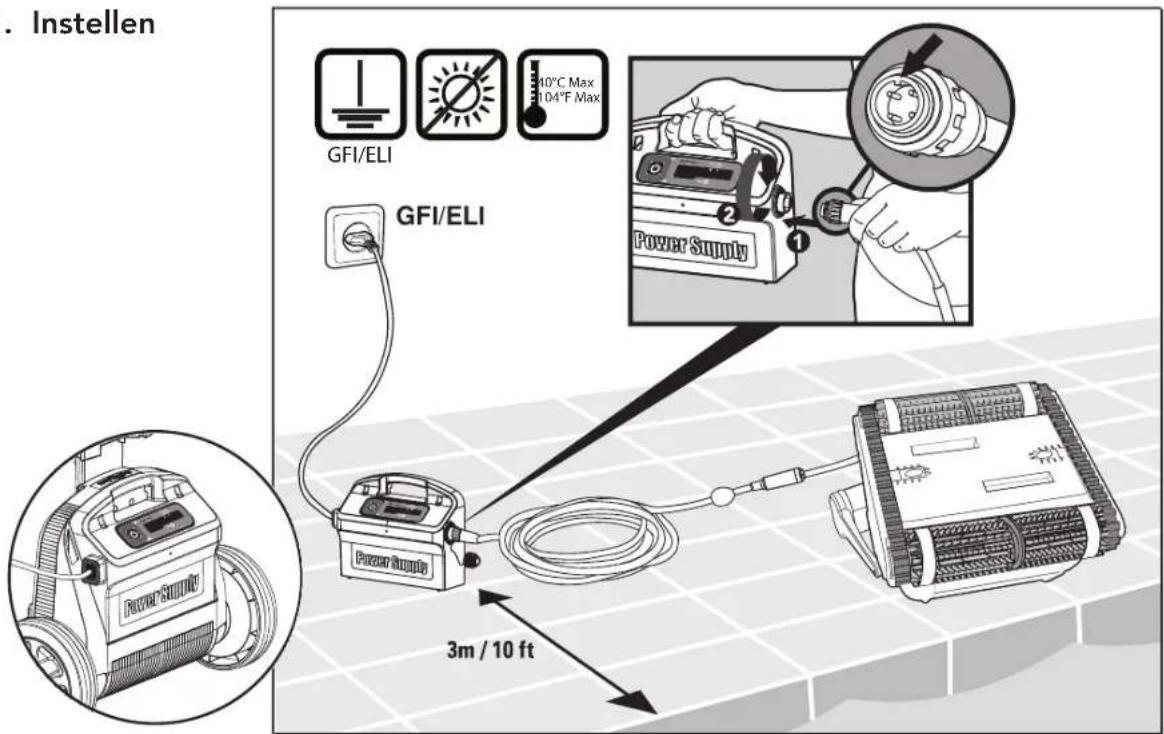

5.1. Instellen

Verander met een zijwaartse diagonale beweging de positie van de handgreep op de waterlijn. Aanpassen van de handvat hoek:

A. Druk de grendel naar beneden en houd het op zijn plaats.
B. Beweeg het handvat in de gewenste positie en laat de grendel los voor het in plaats houden van het handvat.

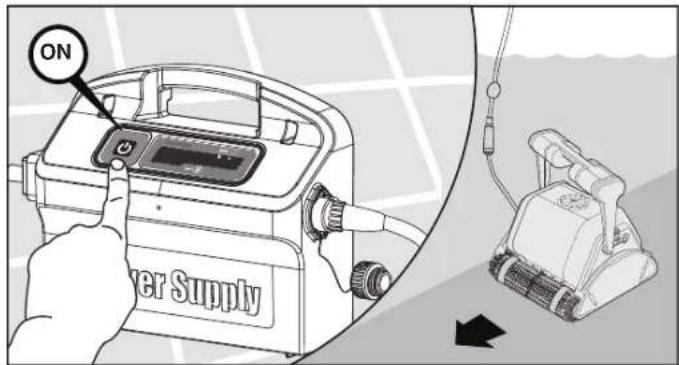

5.2. De Zwembadreiniger in het zwembad plaatsen

Wanneer de Wonder borstel/Wonder ringen droog zijn, zuig ze dan vol met water tot ze zacht worden.

Schud de robot heen en weer, of houd hem onderste boven om vastgelopen lucht vrij te laten. Laat het apparaat afdrijven naar de zwembadbodem.

Schakel de voedingsbron AAN

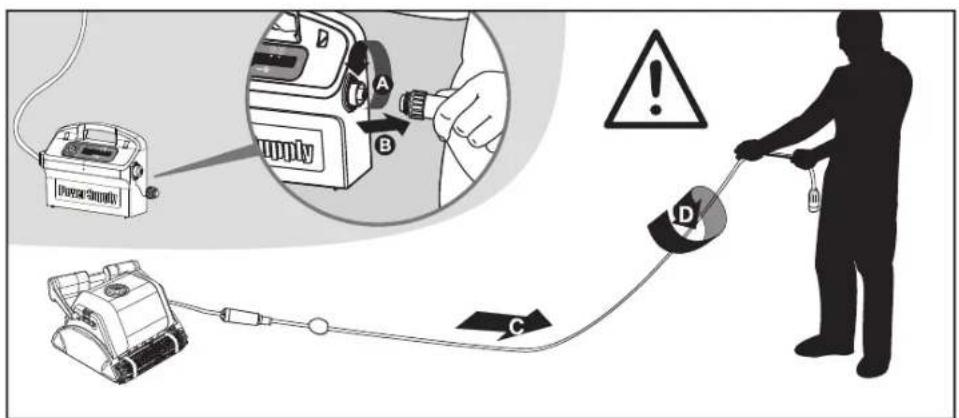

5.3. De Zwembadreiniger uit het zwembad halen

De robot slaat automatisch af aan het einde van de schoonmaak cyclus.

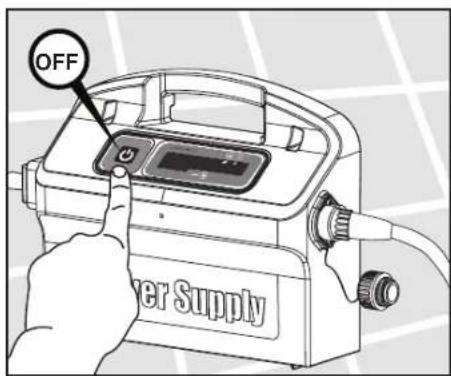

Schakel het toestel uit en haal de voedingsbron uit het stopcontact.

Haal de zwembadreiniger met behulp van de drijvende kabel naar de rand van het zwembad.

TREK DE zWEMBADREINIGER NIET AAN DE KABEL UIT HET zWEMBAD

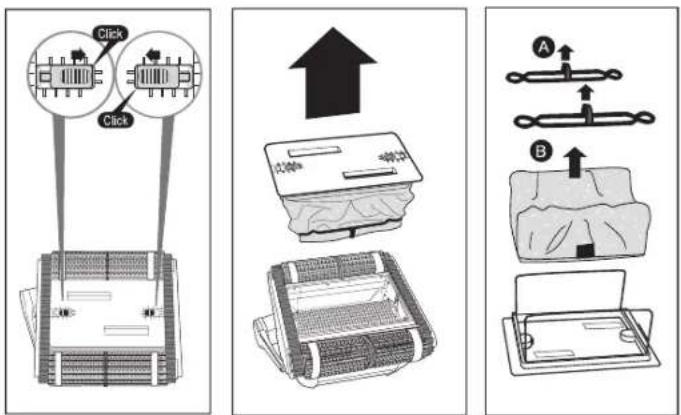

5.4. Onderhoud

Reinig de filterzak met een slang. Reinig de borstels periodiek met een slang. Aanbevolen wordt om de filterzak regelmatig in de wasmachine met een syntetisch wasprogramma te wassen.

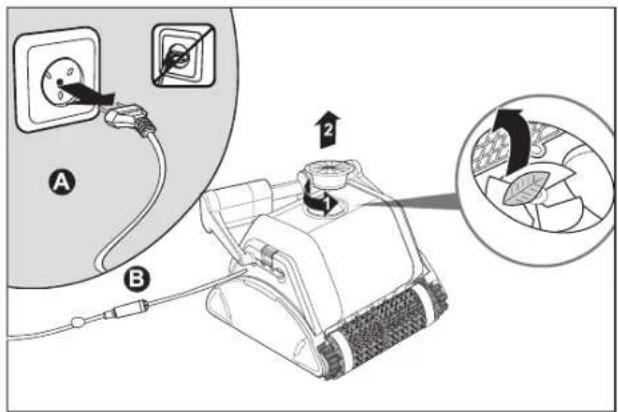

Koppel de voedingsbron los

Wanneer u vuil ziet dat in de impeller is gevangen, open dan de impeller en verwijder het vuil.

Leg de kabel geheel uit om kinken te verwijderen. Laat de kabel tenminste één dag in de zon liggen.

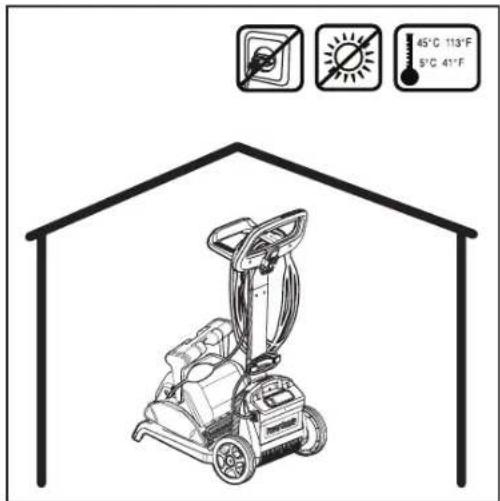

5.5. Opslag buiten het seizoen

Voer de volgende stappen uit wanneer u de zwembadreiniger opslaat wanneer deze tijdens een lange periode niet gebruikt zal worden:

• Zorg dat er geen water in de zwembadreiniger achterblijft
  • Reinig de filterzak grondig en plaats deze terug
• Rol de kabel zo op dat er geen kinken in zitten en plaats het toestel op de Caddy
• Sla de zwembadreiniger op in een beschermd gebied. Doe dit op de Caddy of plaats de zwembadreiniger onderste boven

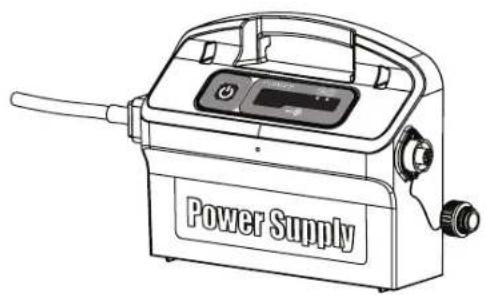

6. VOEDING

Digitale "switch-mode" voeding met indicator voor volle filterzak en vertraging.

• Input - 100-250 AC Volts
- 50-60 Hertz
• 180 Watt
• Output - <30 VDC
IP 54

De stroomtoevoer eenheid bevat een filterzak status indicator.

De rode LED geeft twee condities aan.

• Knipperen – de filterzak is gedeeltelijk geblokkeerd.
• Oplichten – de filterzak is geblokkeerd en moet worden geleegd en schoongemaakt.

Als de LED na het legen en schoonmaken van de filterzak niet dooft, druk dan tijdens het werken van de robot op de Reset knop.

Uitsteltijd indicator (Delay)

De stroomtoevoer eenheid bevat een Uitsteltijd indicator die aangeeft of de uitsteltijd optie (via de afstandsbediening) is geactiveerd.

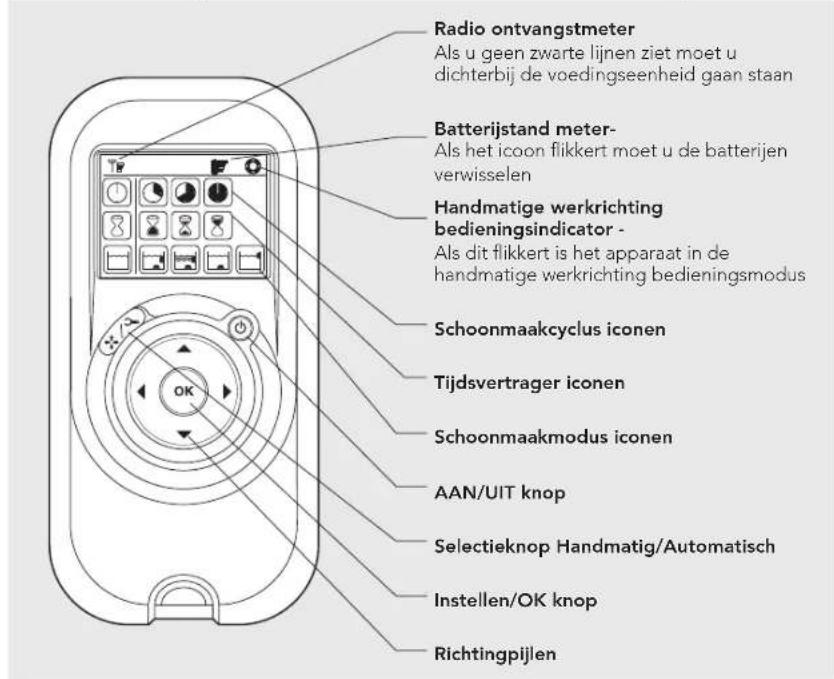

7. AFSTANDSBEDIENING (RCU)

Het controlepaneel van de afstandsbediening

De RCU heeft twee werkmodi – de Automatische modus en de Handmatige werkrichting bedieningsmodus.

In de Automatische modus kunnen alle schoonmaakparameters worden veranderd.

In de Handmatige werkrichting bedieningmodus kan de schoonmaakrichting van het zwembad handmatig worden bestuurd.

Handmatige werkrichting bedieningsmodus
	1. Druk een keer op de Aan/Uit knop - de RCU begint in de Handmatige werkrichting bedieningsmodus.2. Om de richting van de schoonmaker handmatig te bedienen gebruikt u de richtingpiijltjes (zie rechts).

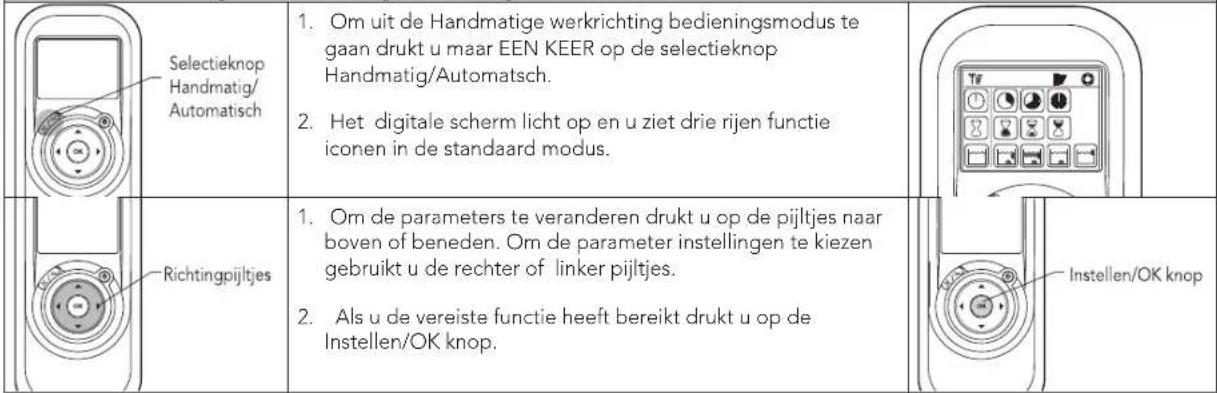

Van de Handmatige werkrichting bedieningsmodus naar de Automatische modus

Druk eerst op de selectieknop Handmatig/Automatisch en stel vervolgens de volgende tabel in:

Schoonmaakcyclus indicatorHiermee wordt de schoonmaakcyclus tijd ingesteld. Met de RCU kunt u tussen de volgende opties kiezen.	Snel4 uur cyclus	Efficiënt6 uur cyclus voor dagelijks gebruik.(standaard instelling)	Extra8 uur cyclus
Vertragingstijd indicatorDit bepaalt wanneer de zwembadschoonmaker gaat werken.Met vertraging kan het vuil op de vloer van het zwembad komen.	Gelijk beginnen (standaard instelling)	Een uur vertraging	Twee uur vertraging
Schoonmaakactie indicatorHiermee kunt u kiezen uit de volgende opties.	StandaardVloer en muren schoonmaken.(standaard instelling)	UltraschoonKrachtiger zuigen metlangzamere beweging.(Vloer en muren)	Alleen vloerMaakt alleen de vloer en nissen schoon	[IMAGE]Alleen murenMaakt alleen de muren en wateroppervlak schoon

Opmerking:

• Als er na 2 minuten niet op een knop wordt gedrukt gaat de afstandsbediening uit en werkt de zwembadschoonmaker volgens de eerder ingestelde instellingen.
• Als de cyclusopties "Ultraschoon" en "Alleen muren" voltooidzijn gaat de zwembadschoonmaker naar de Standaard instellingen.
