PROX 2 - Staubsauger DOLPHIN - Kostenlose Bedienungsanleitung

Produkttyp	Poolreinigungsroboter
Marke	Dolphin
Modell	PROX 2
Mindesttiefe	0,80 m
Maximale Tiefe	5 m
Motorschutz	IP 68
Netzteil	Eingang 100-250 V AC, 50-60 Hz, 180 W, Ausgang <30 V DC, IP 54
Schwimmkabel	Inklusive
Bürsten	Wonder-Bürste und Wonder-Ringe
Fernbedienung	Mit Bedienfeld, Radioempfangs- und Batterieladeanzeige
Reinigungsmodi	Standard, Ultra-Rein, Nur Boden, Nur Wände
Reinigungszyklen	Schnell (4 h), Effizient (6 h), Extra (8 h)
Timer	0 h, 1 h, 2 h
Filterbeutel-Anzeige	Rote Leuchte (blinkend: teilweise voll, dauerhaft: voll)
Filterpflege	Reinigung mit Wasserschlauch; Maschinenwäsche im Schonprogramm
Bürstenpflege	Spülen mit Wasserschlauch
Reinigung des Impellers	Öffnen und Ablagerungen nach Trennen vom Stromnetz entfernen
Sicherheit	Original-Netzteil verwenden; Steckdose mit FI-Schutzschalter; Netzteil 3 m vom Beckenrand entfernt; nicht bei Betrieb ins Wasser; vor Wartung vom Netz trennen
Lagerung außerhalb der Saison	Wasser ablassen, Filter reinigen, Kabel ohne Knicke aufwickeln, geschützt auf dem Caddy oder umgedreht lagern, Temperatur 5-45°C
Erforderliche Wasserbedingungen	Chlor max 4 ppm, pH 7,0-7,8, Temperatur 6-34°C, NaCl max 5000 ppm

Häufig gestellte Fragen - PROX 2 DOLPHIN

Wie benutzt man die Fernbedienung?

Die Fernbedienung hat zwei Modi: Automatik und manuell. Drücken Sie die Ein/Aus-Taste, um im manuellen Modus zu starten. Verwenden Sie die Pfeiltasten, um den Roboter zu steuern. Zum Umschalten auf den Automatikmodus drücken Sie den Schalter Manuell/Automatik und stellen Sie die Parameter ein (Zyklus, Timer, Reinigungsmodus).

Was bedeutet die rote Leuchte am Netzteil?

Die rote Leuchte zeigt den Füllstand des Filterbeutels an: blinkt sie, ist der Beutel teilweise voll; leuchtet sie dauerhaft, ist der Beutel voll und muss entleert und gereinigt werden. Drücken Sie nach der Reinigung die Reset-Taste, wenn die Leuchte nicht erlischt.

Wie reinigt man den Filter?

Entfernen Sie den Filterbeutel und spülen Sie ihn mit einem Wasserschlauch. Es wird empfohlen, ihn regelmäßig in der Waschmaschine im Schonprogramm zu waschen.

Wie pflegt man den Roboter?

Reinigen Sie nach jedem Gebrauch den Filterbeutel und spülen Sie die Bürsten. Überprüfen Sie regelmäßig den Impeller und entfernen Sie eventuelle Ablagerungen. Für das Kabel legen Sie es in die Sonne, um Knicke zu beseitigen.

Was tun, wenn der Roboter nicht funktioniert?

Überprüfen Sie, ob das Netzteil angeschlossen und eingeschaltet ist, ob die Fernbedienung geladene Batterien hat und ob der Roboter vollständig eingetaucht ist. Wenn das Problem weiterhin besteht, lesen Sie die Bedienungsanleitung für Fehlerbehebungsverfahren.

Welche Reinigungsmodi sind verfügbar?

Die Modi sind: Standard (Boden und Wände), Ultra-Rein (stärkere Saugleistung, langsamere Bewegung), Nur Boden und Nur Wände. Die Standardeinstellung ist Standard.

Wie stellt man den Timer ein?

Verwenden Sie die Fernbedienung, um einen Timer von 0, 1 oder 2 Stunden einzustellen. Der Timer ermöglicht es, den Beginn des Zyklus zu verzögern, damit sich die Verschmutzungen absetzen können.

Welche Sicherheitsvorkehrungen gibt es?

Verwenden Sie nur das mitgelieferte Netzteil. Die Steckdose muss mit einem Fehlerstromschutzschalter geschützt sein. Platzieren Sie das Netzteil mindestens 3 m vom Beckenrand entfernt. Nicht ins Wasser gehen, wenn der Roboter in Betrieb ist. Vor Wartung vom Netz trennen.

Wie lagert man den Roboter außerhalb der Saison?

Lassen Sie das Wasser aus dem Roboter ab, reinigen Sie den Filterbeutel gründlich und setzen Sie ihn wieder ein. Wickeln Sie das Kabel ohne Knicke auf. Lagern Sie den Roboter an einem geschützten Ort, auf seinem Caddy oder umgedreht, bei einer Temperatur zwischen 5°C und 45°C.

Welche Wasserbedingungen werden empfohlen?

Der Roboter arbeitet in Wasser mit maximal 4 ppm Chlor, einem pH-Wert zwischen 7,0 und 7,8, einer Temperatur von 6 bis 34°C und einem maximalen Salzgehalt (NaCl) von 5000 ppm.

BEDIENUNGSANLEITUNG PROX 2 DOLPHIN

DE Bedienungsanleitung

Dolphin PROX 2 Gyro Pool Reiniger...... s. 41-50

1. EINFÜHRUNG......42
2. TECHNISCHE BESCHREIBUNG....42
3. WARNUNGEN UND SICHERHEITSHINWEISE....42

3.1. Warnungen....42
3.2. Sicherheitshinweise 42

1. POOLREINIGER-TEILE....43
2. VERWENDUNG DES POOLREINIGERS....44

5.1. Einstellung....44
5.2. Einsetzen des Poolreinigers in den Pool....45
5.3. Entnahme des Poolreinigers aus dem Pool....45
5.4. Wartung 46
5.5. Lagerung außerhalb der saison....47

1. STROMVERSORGUNG 48
2. FERNBEDIENUNGSEINHEIT....49

CADDY MONTAGE....81

Dolphin PROX 2 Gyro Pool Reiniger

Bedienungsanleitung

1. EINFÜHRUNG

Vielen Dank, dass Sie einen Maytronics Roboter-Poolreiniger erworben haben.

Wir sind sicher, dass Ihr Maytronics Roboter-Poolreiniger für verlässliche, bequeme und kostengünstige Poolreinigung sorgen wird. Seine verlässliche Filterung unter allen Poolbedingungen, das aktive Abbürsten und die die gesamte Fläche erreichende Bürste erhöhen maximal die Pool-Hygiene.

Der Roboter-Poolreiniger von Maytronics bietet hochentwickelte Reinigungstechnologie, dauerhafte Leistung und einfache Wartung. Sie und Ihre Familie können das Bad in der Gewissheit eines vollkommen sauberen Pools genießen.

2. TECHNISCHE BESCHREIBUNG

Motorschutz: IP 68

Mindesttiefe: 0.80m/2.6ft

Höchsttiefe: 5m/16.4ft

3. WARNUNGEN UND SICHERHEITSHINWEISE

3.1. Warnungen

• Nur das Original-Stromversorgungsgerät verwenden
• Stellen Sie sicher, dass die Steckdose durch einen Fl-Schutzschalter (GFI) oder einen Fehlerstromschutzschalter (ELI) geschützt ist
  • Halten Sie das Stromversorgungsgerät von stehendem Wasser fern
• Positionieren Sie das Stromversorgungsgerät mindestens 3m/10ft vom Poolrand entfernt
  • Gehen Sie nicht in den Pool, solange der Poolreiniger arbeitet
• Stecken Sie das Stromversorgungsgerät aus, bevor Sie Wartungsarbeiten durchführen

3.2. Sicherheitshinweise

Wenn Sie den Poolreiniger nicht verwenden, lagern Sie ihn auf dem Caddy an einem schattigen Platz. Verwenden Sie den Poolreiniger nur bei folgenden Wasserbedingungen:

Chlor Maximal 4 ppm

pH 7,0 - 7,8

Temperatur 6 – 34°C (43-93°F)

NaCl Maximum = 5000 ppm

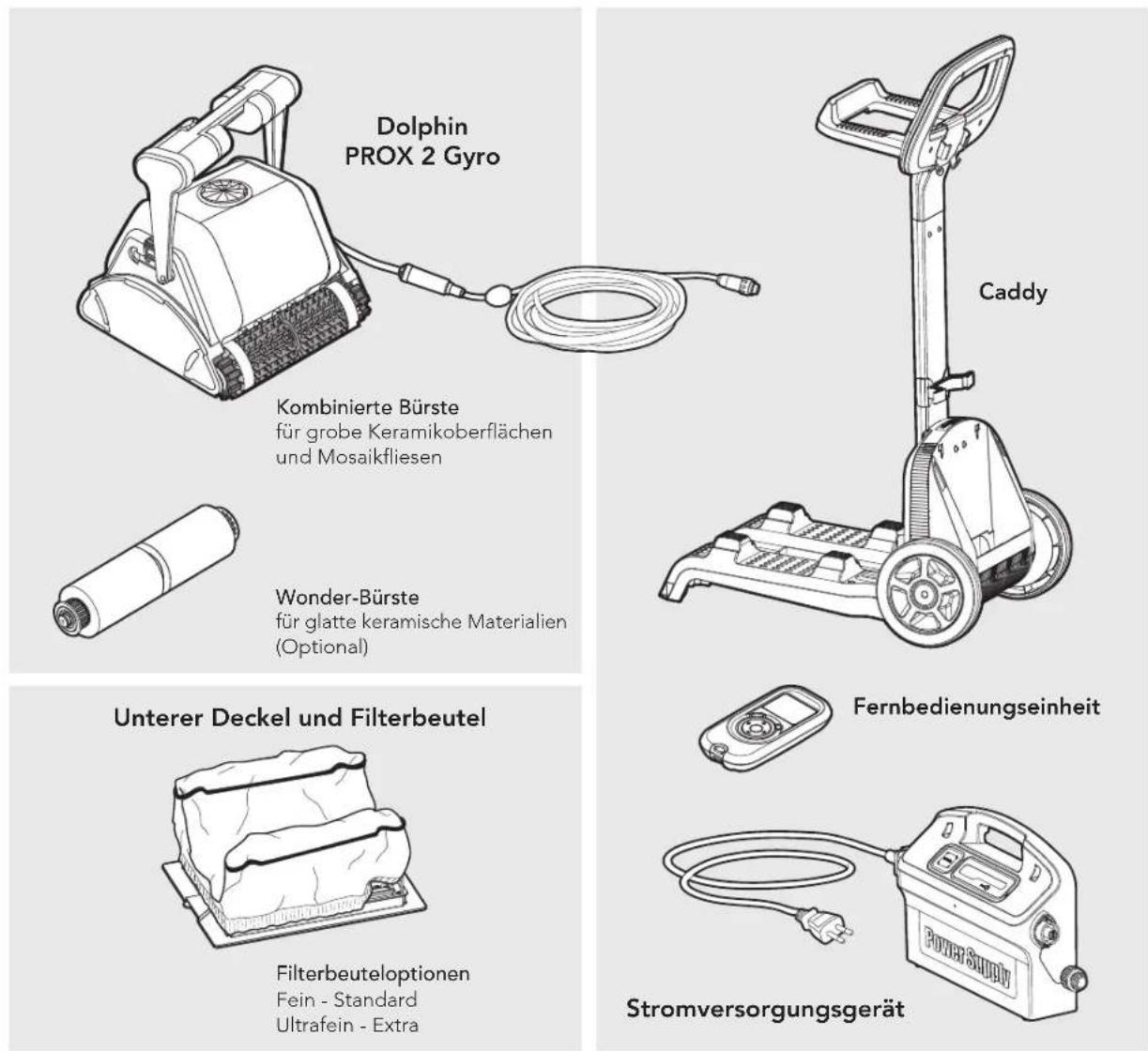

4. POOLREINIGER-TEILE

5. VERWENDUNG DES POOLREINIGERS

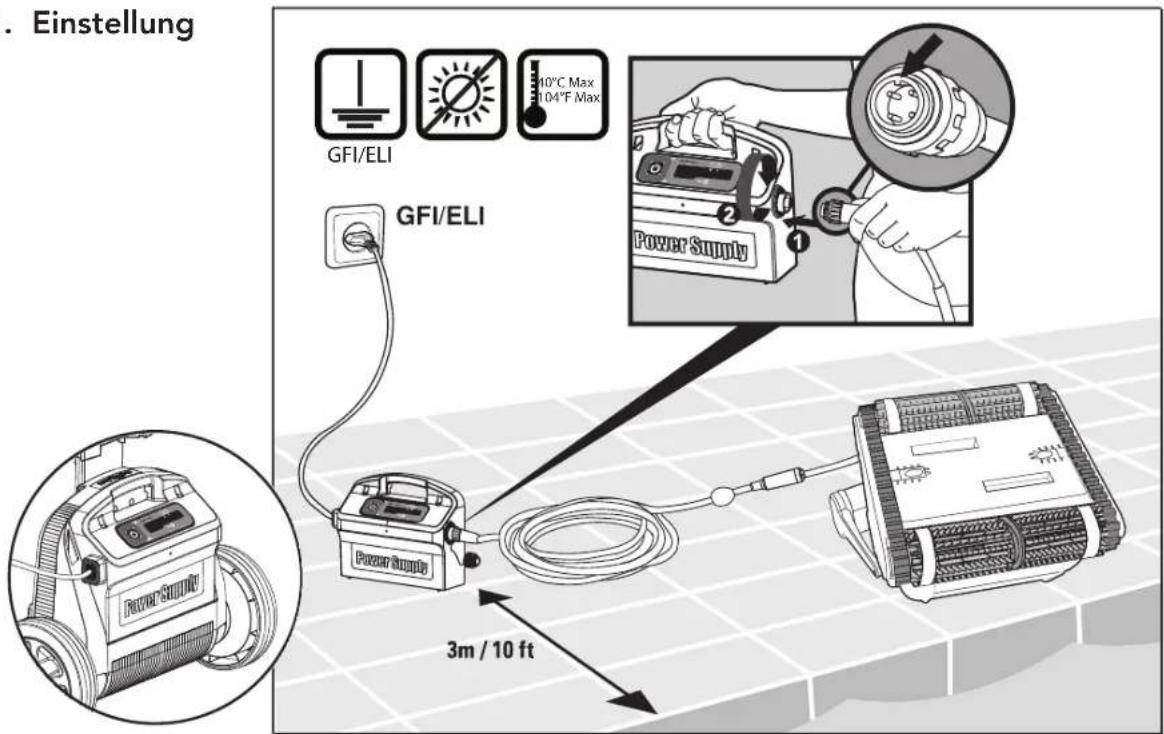

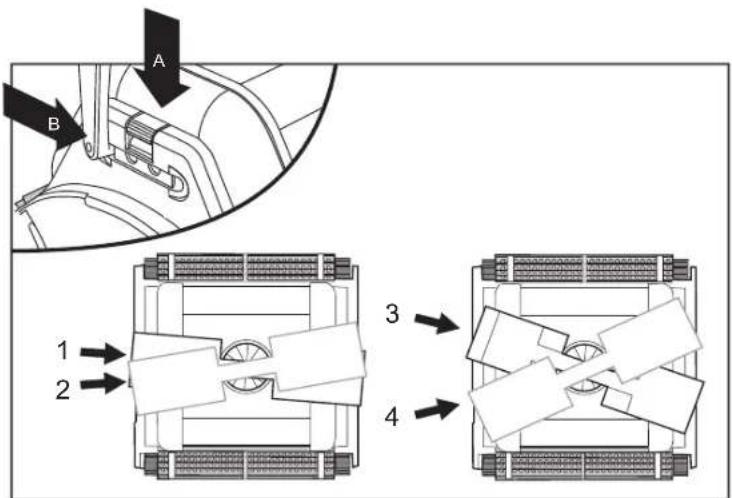

5.1. Einstellung

Ändern Sie die Position der Griffs für die Seitwärtsbewegung des Roboters entlang der Wasserlinie.

Um den Griffwinkel einzustellen:

A. Drücken Sie den Riegel nach unten und halten Sie ihn in dieser Position.
B. Bewegen Sie den Griff in die gewünschte Position, und lassen Sie den Riegel los um den Griff in dieser Position zu halten.

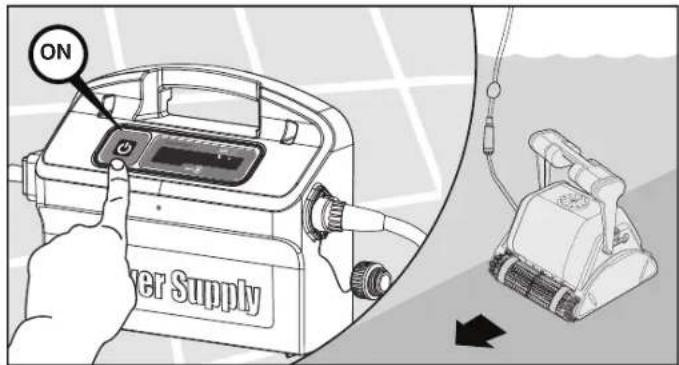

5.2. Einsetzen des Poolreinigers in den Pool

Wenn die Wonder - Bürste/ die Wonder - Ringe trocken sind, tauchen Sie sie in Wasser bis sie weich geworden sind.

Schwenken sie den roboter von seite zu seite oder kippen sie ihn um, um den lufteinschluss zu befreien. Lassen Sie ihn auf den Boden sinken.

Stellen Sie das Stromversorgungsgerät auf ON

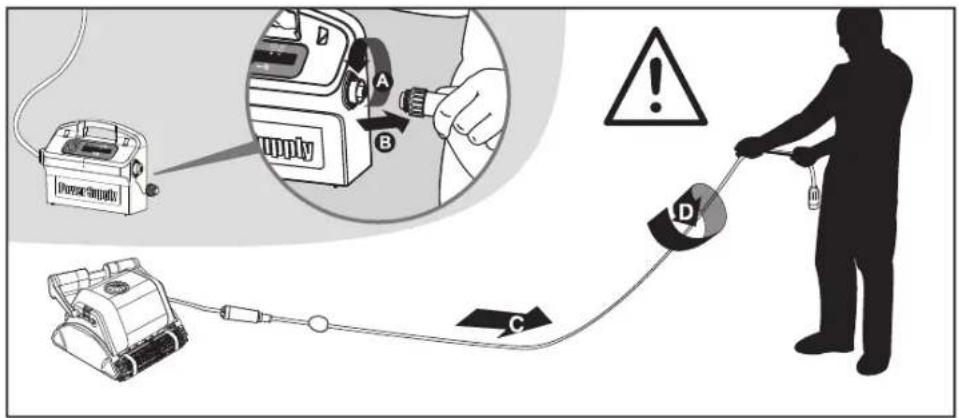

5.3. Entnahme des Poolreinigers aus dem Pool

Der roboter wird am ende des waschzyklus automatisch abschalten.

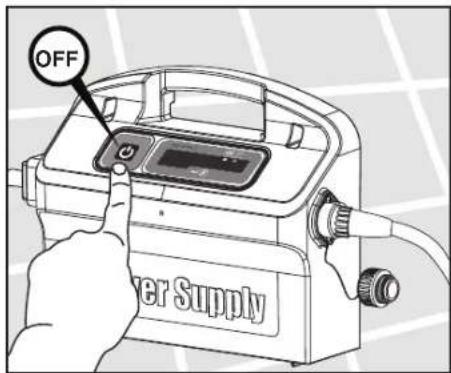

Schalten Sie das Gerät AUS und ziehen Sie den Netzstecker

Ziehen Sie den Poolreiniger am Schwimmkabel zum Poolrand.

zIEHEN SIE DEN POOLREINIGER NICHT AM KABEL AUS DEM POOL

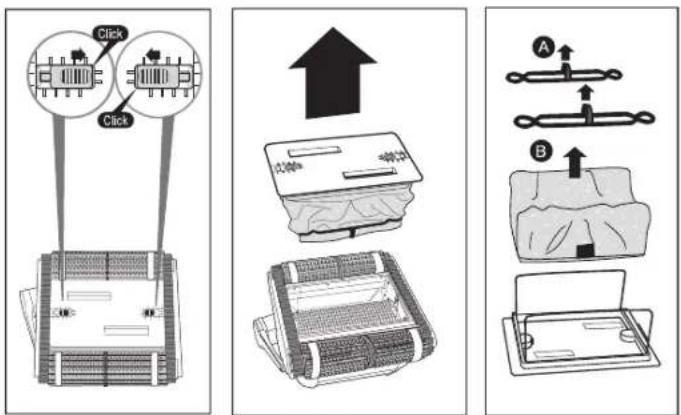

5.4. Wartung

Reinigen Sie den Filterbeutel mit einem Wasserschlauch. Reinigen Sie die Bürsten regelmäßig mit einem Wasserschlauch. Es ist empfehlenswert, den filterbeutel regelmäßig in einer waschmaschine zu waschen. Betätigen sie ein synthetisches waschprogramm.

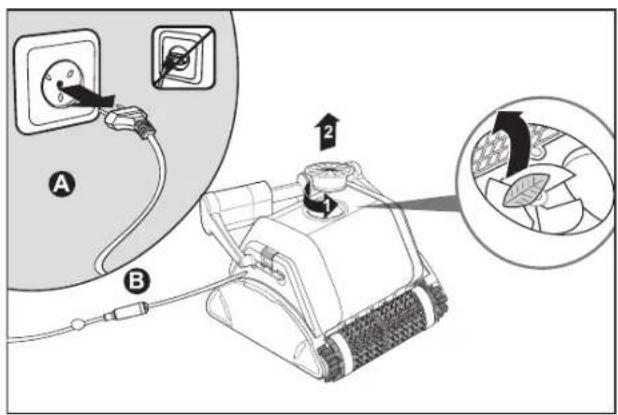

Reinigen des Flügelrades

Ziehen Sie den Netzstecker

Wenn Sie Steinchen im Flügelrad bemerken, die sich verklemmt haben, öffnen Sie das Flügelrad und entfernen die Steinchen.

Um die Knickstellen zu entfernen, ziehen Sie das Kabel vollständig aus und lassen es für mindestens einen Tag in der Sonne liegen.

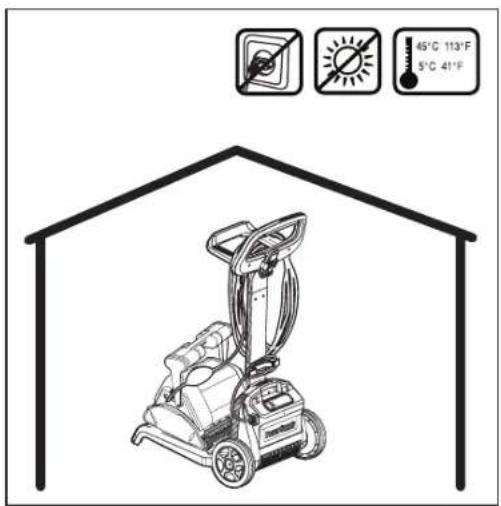

5.5. Lagerung außerhalb der saison

Wenn der Poolreiniger für längere zeit nicht im Einsatz ist, führen Sie die folgenden Schritte für dessen Lagerung aus:

• Stellen Sie sicher, dass sich kein Wasser mehr im Poolreiniger befindet
• Reinigen Sie gründlich den Filterbeutel und setzen Sie ihn wieder ein
• Rollen Sie das Kabel auf, so dass es nicht geknickt wird, und legen Sie es auf den Caddy
• Lagern Sie den Poolreiniger in einem geschützten Bereich, entweder auf dem dazugehörigen Caddy oder einfach auf dem Kopf stehend

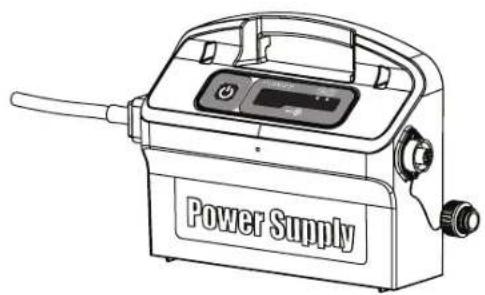

6. STROMVERSORGUNG

Digitale Stromversorgungseinheit mit „Schaltmodus“ mit Anzeige für vollen Filterbeutel und Verzögerungs-Anzeige.

• Input - 100-250 AC Volts
- 50-60 Hertz
• 180 Watt
- Output - <30 VDC
IP 54

Anzeige für vollen Filterbeutel und Rücksstelltaste (Reset)

Die Stromversorgungeinheit ist mit einer Anzeige des Filterbeutelstatuses ausgestattet.

Die rote Leuchtdiode zeigt zwei Filterzustände an.

• Wenn sie blinkt – bedeutet dies, dass der Filterbeutel teilweise verstopft ist.
• Wenn Sie aufleuchtet – bedeutet dies, dass der Filter verstopft ist und geleert und gereinigt werden muss.

Wenn die Leuchtdiode sich nicht abschaltet nachdem der Filterbeutel geleert und gereinigt wurde, drücken Sie auf die Rückstelltaste, während der Roboter arbeitet.

Verzögerungsanzeige (Delay)

Die Stromversorgungseinheit ist mit einer Verzögerungsanzeige ausgestattet, die anzeigt, ob die Verzögerungsoption aktiviert wurde oder nicht (über die Fernbedienungseinheit).

7. FERNBEDIENUNGSEINHEIT

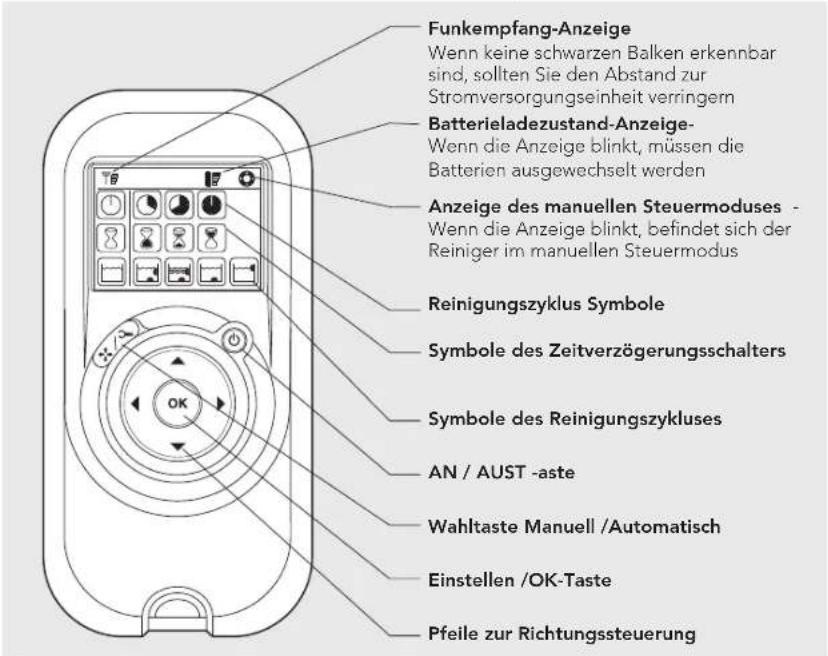

Das Bedienfeld der Fernbedienungseinheit

Die Fernbedienungseinheit bietet Ihnen zwei Betriebsmoden den automatischen Modus und den manuellen Steuermodus.

Im automatischen Modus können alle Reinigungsparameter geändert werden.

Im manuellen Steuermodus kann die Richtung des Schwimmbadreinigers manuell gesteuert werden.

Manueller Steuermodus
	1. Drücken Sie einmal auf die AN/Aus-Taste – die Fernbedienungseinheit schaltet daraufhin in den manuellen Steuermodus.2. Um die Richtung des Reinigers manuell kontrollieren zu können, müssen Sie die Richtungspfeile benutzen (siehe rechts).

Verlassen des manuellen Steuermoduses und Einstellen des automatischen Moduses
	1. Drücken Sie einmal auf die Wahltaste Manuell/Automatisch, um den manuellen Steuermodus zu verlassen.2. Daraufhin leuchtet der digitale Bildschirm auf und zeigt drei Reihen von Funktionssymbolen in der Standardeinstellung.
	1. Um die Parameter zu ändern, drücken Sie auf die Pfeile nach oben oder unten .Jetzt können Sie die Parametereinstellungen mit Hilfe der Pfeile nach rechts oder links auswählen.2. Sobald Sie die gewünschte Funktion erreicht haben, drücken Sie auf die Taste Einstellen/OK.

zuerst müssen Sie auf die Wahltaste Manuell/Automatisch drücken und dann den Modus gemäss folgender Tabelle einstellen:

Reinigungsmodus-AnzeigeHier können Sie die Reinigungszyklus-zeit einstellen. Sie können mit Hilfe der RCU zwischen folgenden Optionen wählen.	Schnell4 Stunden -zyklus	Effizient(Standardeinstellung)6 Stunden -zyklus für tagtägliche Benutzung	Extra8 Stunden -zyklus
Zeitverzögerungs-AnzeigeHier können Sie festlegen, wann der Schwimmbad-Reiniger mit der Reinigung beginnt. Eine Verzögerung ermöglichtes dem Schmutz, sich auf dem Beckenboden abzusetzen.	Sofortiger Start(Standardeinstellung)	Verzögerung von einer Stunde	Verzögerung von zwei Stunden
Anzeige der Reinigungs-AktivitätErmöglicht Ihnen, eine der folgenden Optionen zu wählen.	StandardBoden und Wandreinigung(Standardeinstellung)	Ultra-SauberStärkere Saugleistung und langsamere Bewegung.(Boden-und Wände)	Nur BodenReinigt nur den Beckenboden und die Wölbunge.	Nur WändeReinigt die Wände und die Wasserlinie.

Hinweis:

• Wenn nach 2 Minuten noch keine Taste gedrückt worden ist, schaltet sich die Fernbedienungseinheit ab und der Schwimmbadreiniger arbeitet weiter mit den vorher eingestellten Einstellungen.
• Wenn die Optionen "Ultra-Sauber" und "Nur Wände" ihren zyklus beendet haben, kehrt die Schwimmbadreiniger zu den Standardeinstellungen zurück.
