PROX 2 - Aspiradora DOLPHIN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Robot limpiador de piscina
Marca	Dolphin
Modelo	PROX 2
Profundidad mínima	0,80 m
Profundidad máxima	5 m
Protección del motor	IP 68
Unidad de alimentación	Entrada 100-250 V CA, 50-60 Hz, 180 W, salida <30 V CC, IP 54
Cable de flotación	Incluido
Cepillos	Cepillo Wonder y anillos Wonder
Control remoto	Con panel de control, indicador de recepción de radio y de carga de baterías
Modos de limpieza	Estándar, Ultra limpio, Solo suelo, Solo paredes
Ciclos de limpieza	Rápido (4 h), Eficiente (6 h), Extra (8 h)
Temporización	0 h, 1 h, 2 h
Indicador de bolsa filtrante	Luz roja (parpadeante: parcialmente llena, continua: llena)
Mantenimiento del filtro	Limpieza con manguera de agua; lavado a máquina en programa delicado
Mantenimiento de los cepillos	Enjuague con manguera de agua
Limpieza del impulsor	Abrir y retirar los residuos después de desconectar
Seguridad	Usar unidad original; toma protegida por disyuntor; unidad a 3 m del borde; no entrar a la piscina mientras funciona; desconectar antes del mantenimiento
Almacenamiento fuera de temporada	Vaciar el agua, limpiar el filtro, enrollar el cable sin pliegues, guardar protegido en el carrito o boca abajo, temperatura 5-45°C
Condiciones de agua requeridas	Cloro máx 4 ppm, pH 7,0-7,8, temperatura 6-34°C, NaCl máx 5000 ppm

Preguntas frecuentes - PROX 2 DOLPHIN

¿Cómo usar el control remoto?

El control remoto tiene dos modos: automático y manual. Presione el botón Encendido/Apagado para iniciar en modo manual. Use las flechas direccionales para controlar el robot. Para cambiar a modo automático, presione el selector Manual/Automático y ajuste los parámetros (ciclo, temporización, modo de limpieza).

¿Qué significa la luz roja en la unidad de alimentación?

La luz roja indica el estado de la bolsa filtrante: si parpadea, la bolsa está parcialmente llena; si está encendida continuamente, la bolsa está llena y debe vaciarse y limpiarse. Después de limpiar, presione el botón Reset si la luz no se apaga.

¿Cómo limpiar el filtro?

Retire la bolsa filtrante y enjuáguela con una manguera de agua. Se recomienda lavarla periódicamente en lavadora con un programa para tejidos delicados.

¿Cómo mantener el robot?

Después de cada uso, limpie la bolsa filtrante y enjuague los cepillos. Verifique regularmente el impulsor y retire los residuos. Para el cable, extiéndalo al sol para eliminar los pliegues.

¿Qué hacer si el robot no funciona?

Verifique que la unidad de alimentación esté enchufada y encendida, que el control remoto tenga baterías cargadas y que el robot esté bien sumergido. Si el problema persiste, consulte el manual para los procedimientos de solución de problemas.

¿Cuáles son los modos de limpieza disponibles?

Los modos son: Estándar (suelo y paredes), Ultra limpio (aspiración más potente, movimiento más lento), Solo suelo y Solo paredes. El ajuste predeterminado es Estándar.

¿Cómo ajustar la temporización?

Use el control remoto para elegir una temporización de 0, 1 o 2 horas. La temporización permite retrasar el inicio del ciclo para que las impurezas se depositen.

¿Cuáles son las precauciones de seguridad?

Use únicamente la unidad de alimentación suministrada. El tomacorriente debe estar protegido por un disyuntor de fuga a tierra. Coloque la unidad de alimentación al menos a 3 m del borde de la piscina. No entre al agua cuando el robot esté funcionando. Desconecte la alimentación antes de cualquier mantenimiento.

¿Cómo almacenar el robot fuera de temporada?

Vacie el agua del robot, limpie cuidadosamente la bolsa filtrante y vuelva a colocarla. Enrolle el cable sin hacer pliegues. Guarde el robot en un lugar protegido, sobre su carrito o boca abajo, a una temperatura entre 5°C y 45°C.

¿Cuáles son las condiciones de agua recomendadas?

El robot funciona en agua con un máximo de 4 ppm de cloro, un pH entre 7,0 y 7,8, una temperatura de 6 a 34°C y un nivel de sal (NaCl) máximo de 5000 ppm.

MANUAL DE USUARIO PROX 2 DOLPHIN

ES Instrucciones de manejo

Dolphin PROX 2 Gyro de piscinas.... p. 31-40

Instrucciones de manejo

Índice

1. INTRODUCCIÓN....32
2. ESPECIFICACIONES....32
3. ADVERTENCIAS Y PRECAUCIONES....32
   3.1. Advertencias....32
   3.2. Precauciones 32
4. PIEZAS DEL LIMPIADOR DE PISCINAS ....33
5. USO DEL LIMPIADOR DE PISCINAS....34
   5.1. Preparación ....34
   5.2. Inmersión del limpiador en la piscina....35
   5.3. Extracción del limpiador de la piscina....35
   5.4. Mantenimiento....36
   5.5. Almacenamiento fuera de temporada....37
6. FUENTE DE ALIMENTACIÓN....38
7. LA UNIDAD DE CONTROL REMOTO (RCU)....39
   CADDY DE MONTAJE....81

Dolphin PROX 2 Gyro robot limpiador de piscinas

Instrucciones de manejo

1. INTRODUCCIÓN

Gracias por comprar el robot limpiador de piscinas de Maytronics.

Estamos seguros de que con el robot limpiador de piscinas de Maytronics, usted podrá limpiar su piscina de una forma cómoda, segura y rentable. La fiabilidad del filtrado, independientemente del estado de la piscina, el cepillado activo y la habilidad para trepar en todo tipo de superficies aumentan al máximo la higiene de la piscina.

Los robots limpiadores de piscinas de Maytronics emplean avanzadas tecnologías de limpieza, tienen un rendimiento duradero y su mantenimiento es sencillo. Usted y su familia podrán disfrutar de un baño con total confianza de que su piscina está completamente limpia.

2. ESPECIFICACIONES

Protección del motor: IP 68

Profundidad mínima: 0,80 m/2,60 ft

Profundidad máxima: 5,00 m/16,4 ft

3. ADVERTENCIAS Y PRECAUCIONES

3.1. Advertencias

• Use únicamente la fuente de alimentación original suministrada
• Asegúrese de que la toma de corriente está protegida por un interruptor diferencial o por un interruptor de fuga a tierra
• Mantenga la fuente de alimentación alejada del agua
• Coloque la fuente de alimentación a una distancia de al menos 3 m desde el borde de la piscina
• No entre a la piscina mientras el limpiador de piscina esté en funcionamiento
• Desenchufe la fuente de alimentación antes de realizar el mantenimiento

3.2. Precauciones

Cuando no use el limpiador de piscinas, colóquelo en el Caddy, en un lugar a la sombra. Use el limpiador de piscinas únicamente bajo las siguientes condiciones del agua:

Cloro Máx. 4 ppm
pH 7,0 - 7,8
Temperatura 6 - 34 °C (43 -93°F)
NaCl Máximo = 5000 ppm

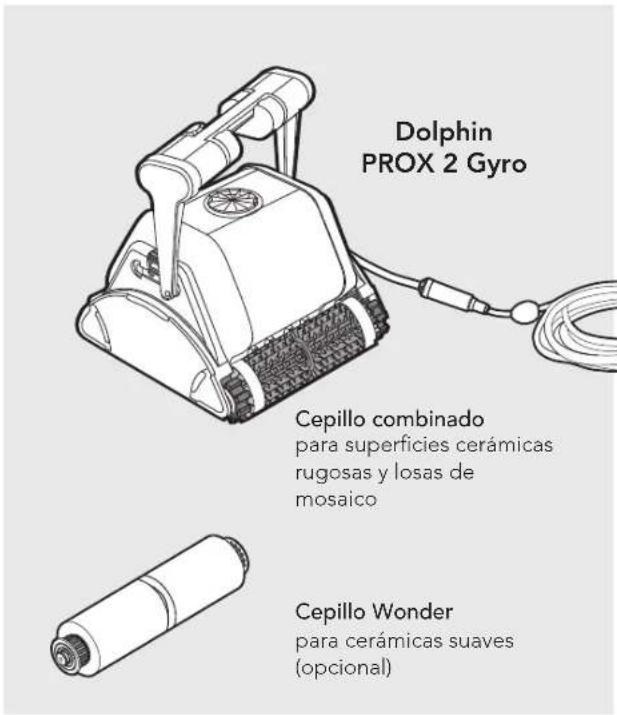

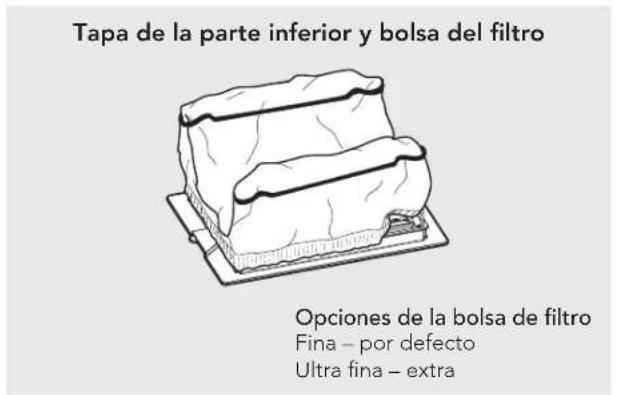

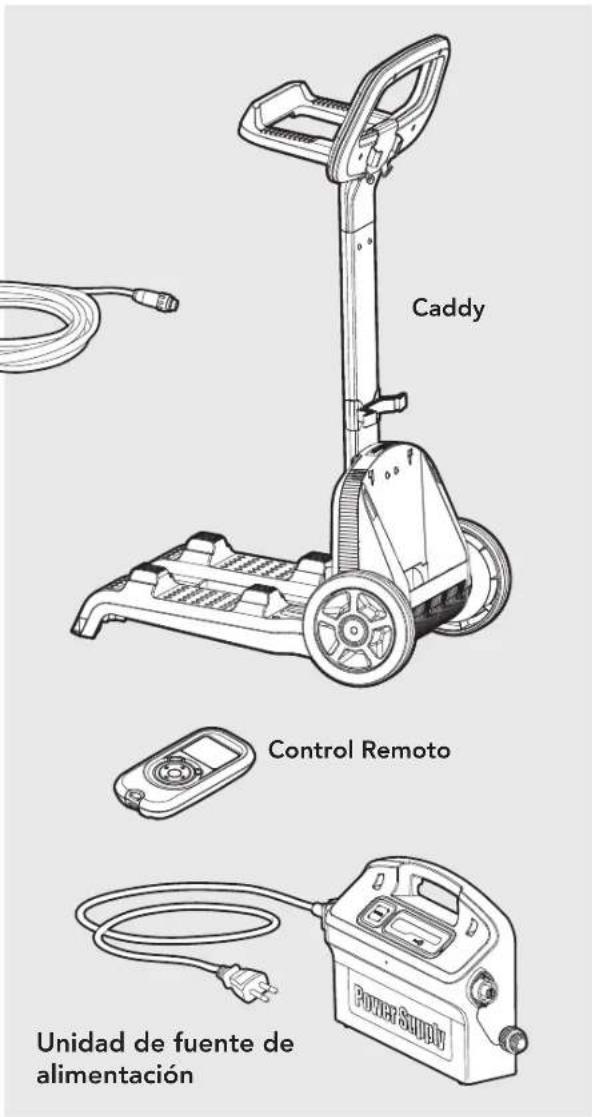

4. PIEzAS DEL LIMPIADOR DE PISCINAS

5. USO DEL LIMPIADOR DE PISCINAS

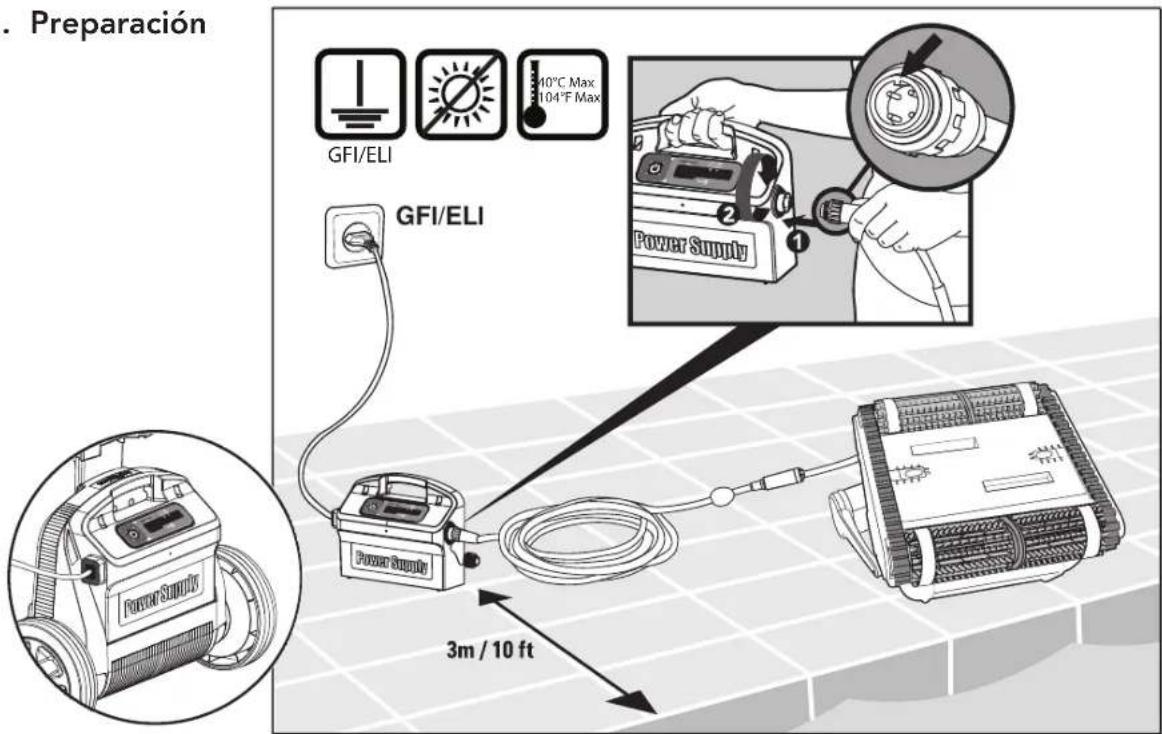

5.1. Preparación

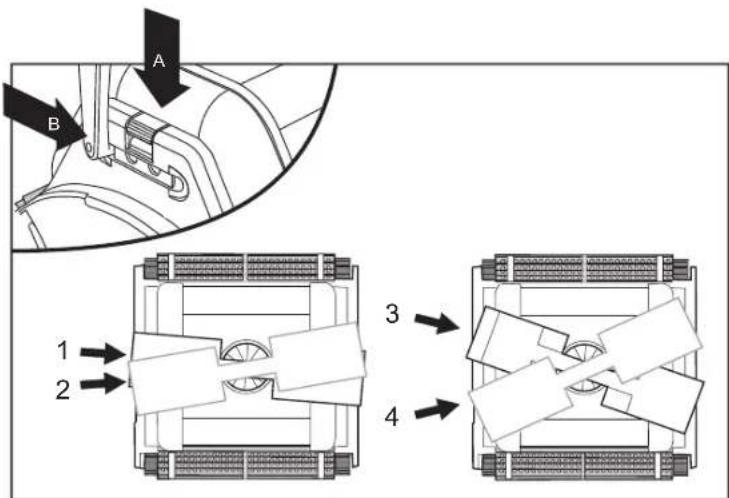

Cambie la posición diagonal de la manija para movimiento lateral de la línea de fluctuación.

Para ajustar el ángulo del mango:

A. Presione el pestillo hacia abajo y manténgalo en esa posición.
B. Mueva la palanca a la posición deseada y suelte el pestillo para sujetar el mango en su lugar.

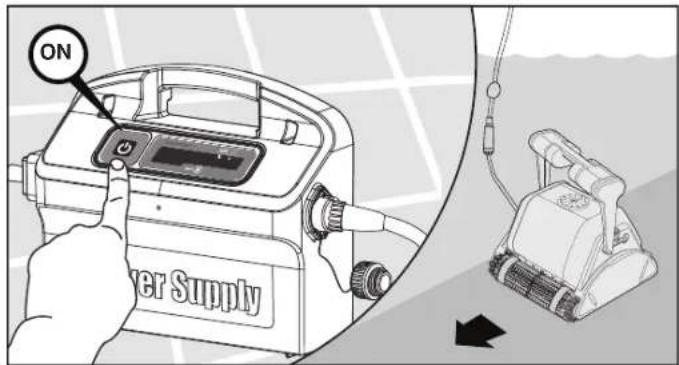

5.2. Inmersión del limpiador en la piscina

Si el cepillo Wonder/los anillos Wonder están secos, sumérjalos en agua hasta que estén suaves.

Sacuda el robot de lado a lado o póngalo boca arriba para soltar el aire retenido.

Deje que se hunda hasta el fondo de la piscina.

Encienda la fuente de alimentación

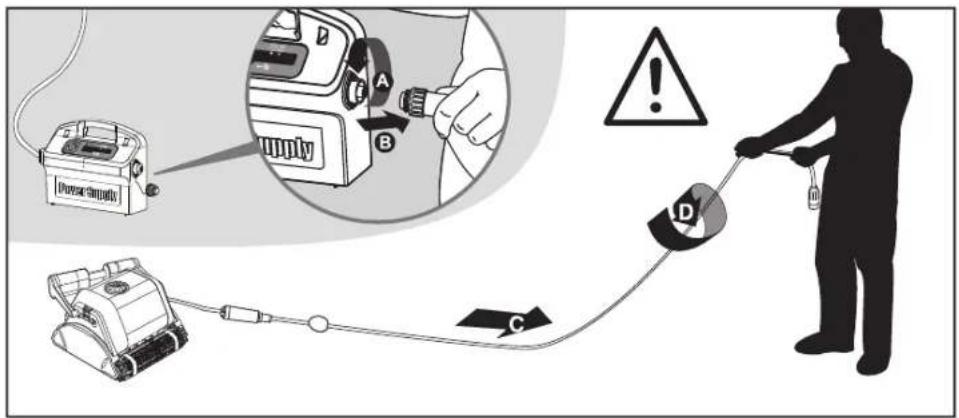

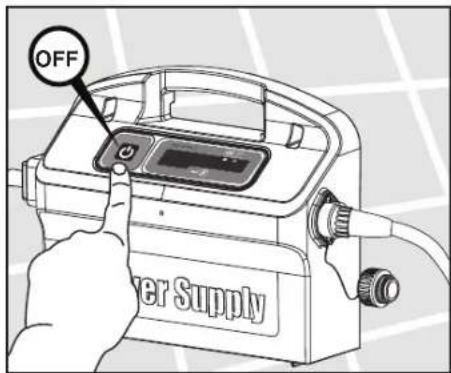

5.3. Extracción del limpiador de la piscina

El robot efectuará el apagado automático al término del ciclo de limpieza.

Apague y desenchufe la fuente de alimentación.

Use el cable flotador para acercar el limpiador hasta el borde de la piscina.

NO USE EL CABLE PARA SACAR EL LIMPIADOR DE LA PISCINA

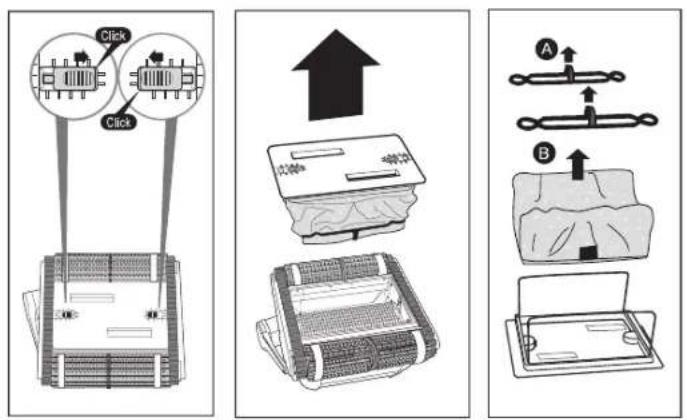

5.4. Mantenimiento

Limpie la bolsa del filtro con una manguera. Limpie los cepillos periódicamente con una manguera. Se recomienda lavar periódicamente la bolsa del filtro en una máquina lavadora. Utilice el programa para el lavado suave.

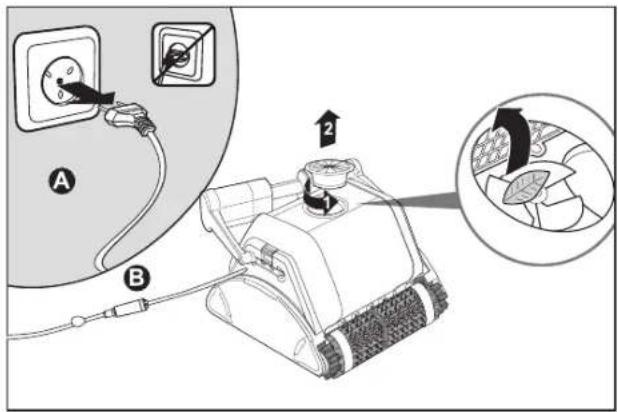

Limpieza de la turbina

Desenchufe la fuente de alimentación

Si nota que hay suciedad atrapada en la turbina, abra la cubierta y extraiga la suciedad.

Para eliminar las torceduras, estire completamente el cable y déjelo reposar al sol durante al menos un día.

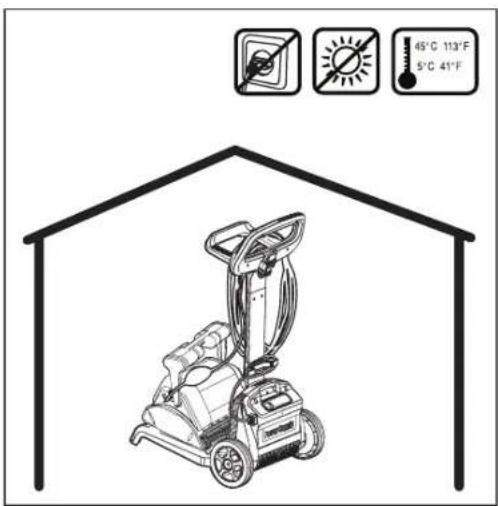

5.5. Almacenamiento fuera de temporada

Si no va a usar el limpiador de piscinas durante un período prolongado, siga los pasos de almacenamiento que se indican a continuación:

• Asegúrese de que no hay agua en el limpiador de piscinas
• Limpie a fondo la bolsa del filtro e introdúzcala en su sitio
• Enrolle el cable de modo que no tenga torceduras y colóquelo en el Caddy
• Almacene el limpiador de piscinas en un lugar protegido, bien en su Caddy, o simplemente boca abajo

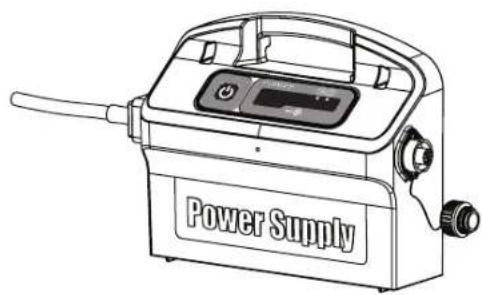

6. FUENTE DE ALIMENTACIÓN

Fuente de Alimentación com Modo de Cambio Digital, con bolsa de filtro llena y indicador de retraso.

• Input - 100-250 AC Volts
- 50-60 Hertz
• 180 Watt
• Output - <30 VDC
IP 54

Indicador de bolsa de filtro llena y botón Reset

La fuente de alimentación está equipada con un indicador del estado de la bolsa de filtro.

El LED rojo indica dos condiciones de filtro.

• Cuando parpadea – la bolsa de filtro está parcialmente bloqueada.
• Cuando está iluminado – el filtro está bloqueado y debe ser vaciado y limpiado.

Si el LED no se apaga después de que la bolsa del filtro ha sido vaciada y limpiada, pulse el botón Reset mientras el robot esté trabajando.

Indicador de retardo (Delay)

La fuente de alimentación está equipada con un indicador de retardo que indica si la opción de retardo está activada (a través de la unidad de control remoto).

7. LA UNIDAD DE CONTROL REMOTO (RCU)

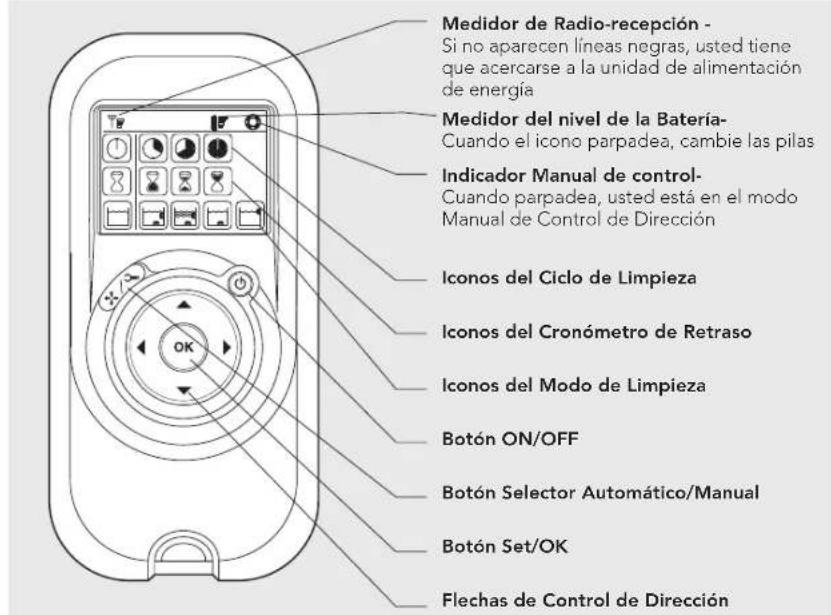

El Panel de Control de la Unidad de Control Remoto

La RCU ofrece dos modos de operación – Modo Automático y Modo Manual de Control de dirección.

En el modo Automático, todos los parámetros de limpieza pueden ser modificados.

En el modo Manual de dirección, la dirección del Limpiador de Piscinas puede ser controlada manualmente.

Modo Manual de Control de Dirección
	1. Presione el botón ON/OFF una vez -La RCU iniciará en el modo Manual de Control de Dirección2. Para controlar manualmente la dirección del limpador, use las flechas de control de dirección (ver a la derecha)

Salir del Modo Manual de Control de Dirección y configurar el Modo Automático
	Botón de Selección Manual/Automático	1. Para salir del modo Manual de Control de Dirección, presione el botón de Selección Manual/Automático apenas UNA VEZ2. La pantalla digital se iluminará y tres líneas de iconos de función apareceran en el modo predeterminado
	Flechas de Control de Dirección	1. Para modificar los parámetros presione las flechas para arriba y para abajo. Para elegir la configuración de los parámetros, use las flechas de la derecha o de la izquierda2. Cuando llegar a la función deseada, presione el botón Set/OK

Primero presione el botón de selección Manual/Automático, después configure según la tabla siguiente:

Indicador del Ciclo de LimpiezaDetermina el tiempo del ciclo de limpieza.La RCU permite que usted elija entre las siguientes opciones.	RápidoCiclo de 4 horas	Eficiente (Configuración predeterminada)Ciclo de 6 horas para uso diario	ExtraCiclo de 8 horas
Indicador del Tiempo de RetrasoDetermina cuando el limpiador de piscina empieza a operar.Un retraso permite que la suciedad se establezca en el fondo de la piscina.	Inicio Inmediato (Configuración predeterminada)	Retraso de Una Hora	Retraso de Dos Horas
Indicador de la Acción de LimpiezaPermite que usted elija entre las siguientes opciones.	StandardLimpieza de piso y pared.(Configuración predeterminada)	Ultra-limpioMás succión y movimiento más lento.(piso y pared)	Solamente el PisoLimpia solamente el piso y los rincones.	Solamente las ParedesLimpia solamente las paredes y la línea de agua.

Nota:

• Pasados 2 minutos, si ninguno de los botones fue presionado, la Unidad de Control Remoto se cierra y el Limpiador de Piscina continuará operando en la configuración anterior.
• Cuando las opciones "Ultra-Limpio" y "Solamente Paredes" concluyen sus ciclos, la Limpiador de Piscina retornará a la configuración preestablecida.

DE

Dolphin PROX 2 Gyro Robotic Pool Reiniger

Bedienungsanleitung

Inhalt

Protección del motor: IP 68

Profundidad mínima: 0,80 m/ 2,6 ft

Profundidad máxima: 5,00 m/ 16,4 ft

3. AVISOS E PRECAUÇÕES

3.1. Avisos

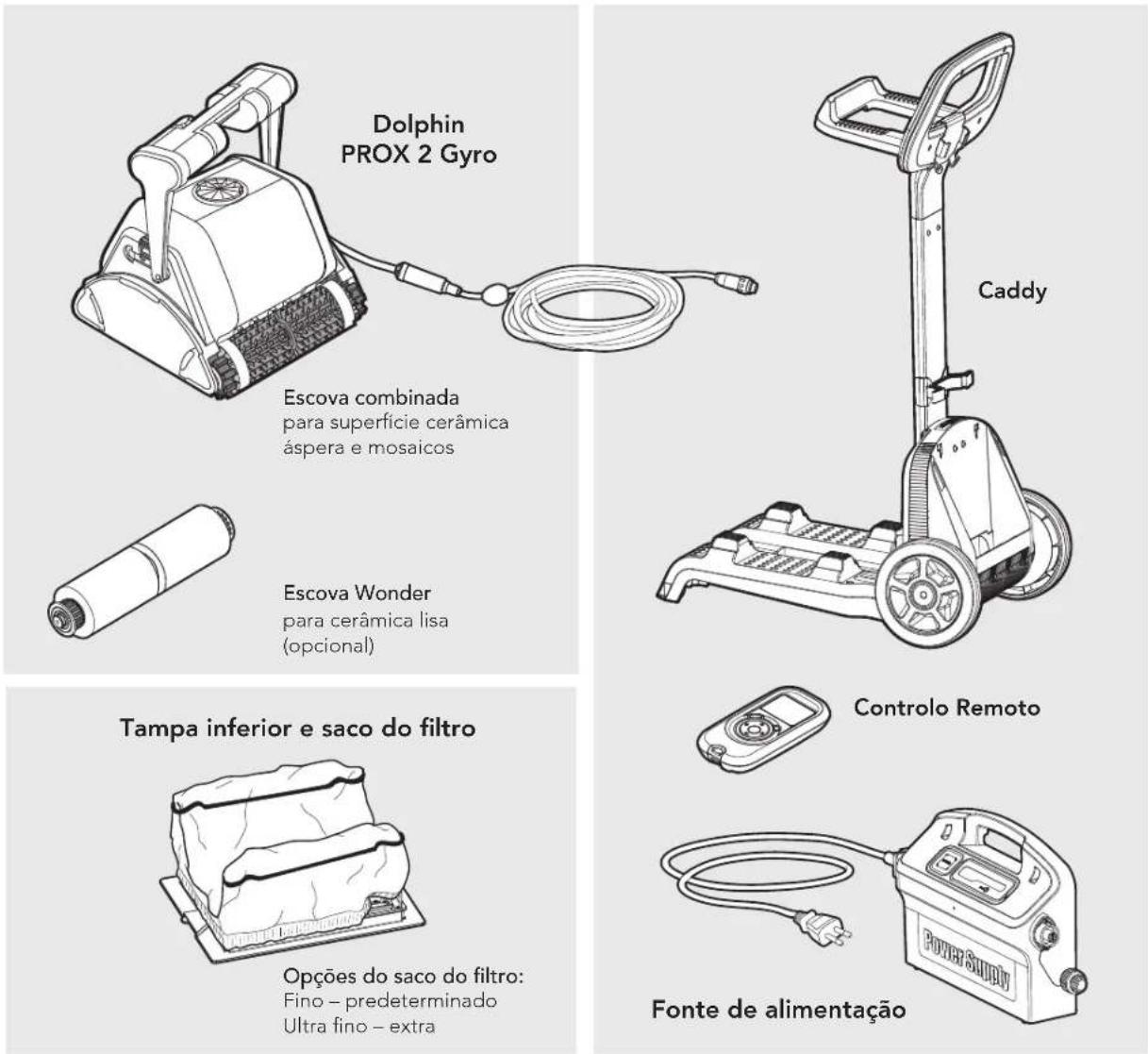

4. PEÇAS DO ASPIRADOR DE PISCINA

5. UTILizAR O ASPIRADOR DE PISCINA

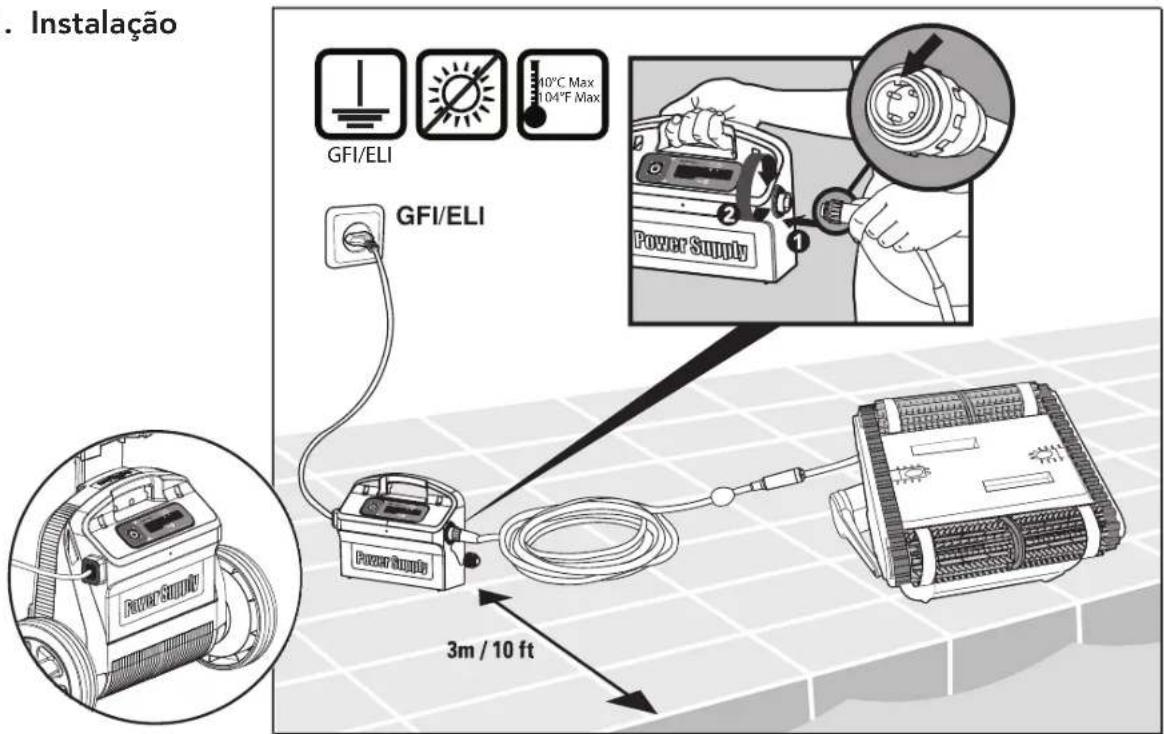

5.1. Instalação
