Wave 300 XL - Aspiradora DOLPHIN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Robot limpiador de piscinas
Marca	Dolphin
Modelo	Wave 300 XL
Alimentación	Red eléctrica mediante bloque de alimentación con protección GFCI
Tipo de uso	Exterior, piscinas públicas y comerciales (no residenciales)
Superficie de piscina recomendada	Hasta 1250 m² (piscina olímpica)
Duración de ciclo ajustable	De 1 a 6 horas (por defecto 4 h para 300 m², 6 h para 1250 m²)
Modos de limpieza	Barrido entrecruzado, líneas de escaneo, piscina con obstáculos
Perfiles de piscina memorizables	4 perfiles (A, B, C, D) con ajustes personalizados
Pupitre de control	MMI con pantalla y mando a distancia integrado (alcance 50 m)
Filtración	Bolsas filtrantes intercambiables: fina, ultrafina, gruesa (2 de cada incluidas)
Mantenimiento de filtros	Lavables en máquina, reemplazar si indicador « Bolsa filtrante llena »
Limpieza de la turbina	Semanal: retirar la tapa y eliminar cuerpos extraños
Mantenimiento preventivo	Cada 1500 horas o 1 año (obligatorio para la garantía)
Seguridad	Parada automática al final del ciclo, alarmas de error, desbloqueo mediante código 321
Distancia de seguridad	Alimentación y carro a ≥ 3 m del borde de la piscina
Accesorios incluidos	Carro, bloque de alimentación, bolsas filtrantes (6), mando a distancia
Piezas de repuesto disponibles	Bolsas filtrantes, fusible de repuesto, cable flotante, correas
Reparabilidad	Modo técnico, respaldo de registro en USB, contactar distribuidor Maytronics

Preguntas frecuentes - Wave 300 XL DOLPHIN

¿Cómo iniciar una sesión de limpieza con los ajustes predeterminados?

Después de ensamblar el robot y conectar la alimentación, coloque el carro cerca de la piscina. En el pupitre MMI, presione POOL para que el robot entre al agua. Luego presione Iniciar (las dos teclas verdes). Seleccione la longitud de la piscina con las flechas ◀▶, luego presione Ajuste. Finalmente, presione Iniciar para comenzar el ciclo.

¿Cómo configurar un nuevo perfil de piscina (por ejemplo, Piscina B)?

Desde la pantalla de inicio Wave, presione Menú, seleccione Perfil piscina luego Selecc.. Desplácese hasta Piscina B y presione Selecc.. Luego, al iniciar una sesión, siga los pasos de configuración para ajustar la longitud, la duración del ciclo, el modo de barrido, etc. Los parámetros se memorizan para la piscina B.

¿Qué hacer si el robot muestra 'Bolsa filtrante llena' durante la limpieza?

El indicador Bolsa filtrante se enciende cuando la bolsa está llena. No necesita detener el ciclo en curso. Espere al final de la limpieza, luego limpie o reemplace la bolsa filtrante antes del próximo uso. Las bolsas son lavables en máquina.

¿Cómo usar el mando a distancia?

Retire el mando a distancia de su alojamiento magnético en el pupitre MMI. Presione la tecla táctil de encendido/apagado para activar las luces. Use las flechas para avanzar, retroceder o girar el robot (mantenga presionada la flecha para girar). Presione nuevamente la tecla táctil para desactivar. El mando se desactiva automáticamente después de 3 minutos de inactividad.

¿Cómo extraer el robot de la piscina después de la limpieza?

Presione HOME en el pupitre MMI. El robot se dirige hacia el cable flotante. Sujete el cable y tire suavemente del robot hacia el borde. Cuando llegue al borde, agarre el asa y sáquelo del agua. El robot se apaga automáticamente. Puede usar el mando a distancia para colocarlo nuevamente en el carro.

¿Qué hacer en caso de error 'Turbina en sobre-régimen'?

Esto indica impurezas en la turbina. Desatornille el perno de la tapa de protección de la turbina y gírelo en sentido contrario a las agujas del reloj para abrirla. Retire cualquier cuerpo extraño alrededor de la turbina. Vuelva a colocar la tapa y atornille. Si el error persiste, contacte a su distribuidor Maytronics.

¿Cómo reemplazar las pilas del mando a distancia?

Retire los 4 tornillos de la tapa trasera del mando a distancia. Reemplace las dos pilas usadas por pilas AAA nuevas. Cierre la tapa y atornille. El mando está protegido contra salpicaduras pero no debe sumergirse.

¿Cómo desbloquear el salvapantallas del pupitre MMI?

Si el salvapantallas se ha activado después de 5 minutos de inactividad, presione sucesivamente las teclas POOL luego HOME para desbloquearlo.

¿Qué mantenimiento preventivo se requiere y cuándo?

Se debe realizar un mantenimiento preventivo cada 1500 horas de funcionamiento o 1 vez al año (lo que ocurra primero). Incluye el reemplazo de piezas por Maytronics y es realizado por el distribuidor. Aparece un mensaje de advertencia en la pantalla MMI. Cualquier incumplimiento anula la garantía.

¿El Dolphin Wave 300 XL es adecuado para una piscina residencial?

No, según el manual, el robot es adecuado para uso exterior y no para piscinas residenciales. Está diseñado para piscinas públicas y comerciales de gran superficie (hasta 1250 m²). Para una piscina doméstica, otro modelo podría ser más apropiado.

MANUAL DE USUARIO Wave 300 XL DOLPHIN

Instrucciones de uso......p. 49

DE

Instrucciones de uso

Lista de Contenido

1. PRECAUCIONES DE SEGURIDAD....50
2. DECLARACIÓN FCC 51
3. INTRODUCCIÓN 51
4. CONTENIDO 51

Instrucciones de ensamblaje....52

1. NOTAS GENERALES DEL MMI....53
2. CONFIGURACIÓN PREDETERMINADA PARA SESIONES DE LIMPIEZA....53

Iniciando una sesión de limpieza....53

1. EXTRACCIÓN DEL ROBOT DE LA PISCINA 54

Control de interrupción manual....54

1. AJUSTES PERSONALIZADOS....55

Operación de la MMI....55

Parámetros del menú principal 56

1. CONFIGURACIÓN DE PERFILES ADICIONALES DE PISCINAS .... 57

Procedimiento manual para configurar perfiles de piscinas ..... 58-59

Iniciando las operaciones de limpieza....60

1. DIRECTRICES DE OPERACIÓN....61
   Mantenimiento....61
2. UNIDAD DE CONTROL REMOTO 61
3. SOLUCIÓN DE PROBLEMAS....63

1. PRECAUCIONES DE SEGURIDAD

Por favor adherir estrictamente a las siguientes advertencias:

No opere el Robot Limpiador de Piscinas Dolphin Wave si hay gente en la piscina de natación.

Cuando se esté examinando el Robot Limpiador de Piscinas Dolphin Wave, desconecte el suministro de energía eléctrica de la red.

Riesgo de choque eléctrico. Conecte sólo a un receptáculo de terreno protegido por un Interruptor con Detección de Falla a Tierra (GFCI). Entre en contacto con un electricista calificado si no puede verificar que el receptáculo está protegido por un GFCI.

Para reducir el riesgo de choque eléctrico, no utilice cable de extensión para conectar la unidad al suministro eléctrico; proporcione una toma de corriente situada cerca.

Por favor cerciórese de implementar las siguientes medidas de precaución:

No entierre el cable – ubique el cable de forma a minimizar el abuso de cortadores de césped, podadoras y otros equipos.

Nadie más que un operador capacitado debe operar el Robot Limpiador de Piscinas Dolphin Wave.

El operador debe mantener sus manos alejadas del mecanismo de la correa propulsora.

Coloque el Caddy y la fuente de alimentación por lo menos a 3 metros (9.6 pies) del borde de la piscina – durante la operación.

Mantenga al Robot Limpiador de Piscinas Dolphin Wave fuera del alcance de los niños.

Se debe utilizar únicamente y en todo momento un cable eléctrico original. En caso de necesidad, debe ser sustituido por un técnico certificado del Robot Limpiador de Piscinas Dolphin Wave.

Al levantar el Robot Limpiador de Piscinas Dolphin Wave, tenga cuidado de no dañar su espalda.

El Limpador de Piscinas Robot Dolphin Wave es específico para uso externo, no para piscinas residenciales.

2. DECLARACIÓN FCC

NOTA: Este equipo ha sido probado y fue encontrado que cumple con los límites para un dispositivo digital Clase B, conforme la Parte 15 de las Reglas de la FCC. Estos límites son designados a proporcionar una protección razonable contra interferencia dañosa en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radio frecuencia y, si no instalado y usado según las instrucciones, puede causar interferencia perjudicial a radio comunicaciones. No obstante, no hay garantía de que no ocurran interferencias en una particular instalación. Si este equipo causar interferencia perjudicial a la recepción de radio o televisión, que puede ser determinada ligando y desligando el equipo, el usuario es estimulado a tentar reparar la interferencia tomando una o más de las siguientes medidas:

• Reorientar o trasladar la antena de recepción.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una salida en un circuito distinto del que esté conectado el receptor.
• Consultar al vendedor o un técnico experimentado de radio/TV para ayuda.

Cambios o modificaciones en este equipo que no estén expresamente aprobados por la parte responsable por la conformidad (Maytronics Ltd.) podrán anular la autoridad del usuario de operar el equipo.

3. INTRODUCCIÓN

La presente guía de usuario describe cómo utilizar la consola de operación de la MMI de su robot limpiador de piscina Dolphin Wave. Esta interactiva y novedosa consola de control de MMI (Maytronics Machine Interactive) posibilita el pleno control del robot y determinar el tiempo de ciclo, la demora de operación y el barrido de limpieza que desempeña el robot. Asimismo facilita obtener un diagnóstico de varias funciones y de parámetros técnicos. La consola aloja una unidad de control remoto para operación manual y para evadir temporalmente las operaciones automáticas de limpieza.

El robot Dolphin Wave está diseñado de manera a manejar 4 configuraciones diferentes de piscina de natación y una vez que éstas quedan establecidas, las configuraciones de la piscina son almacenadas en la memoria de la MMI. El robot viene de fábrica prefijado con ajustes específicos de piscina, los cuales pueden ser reajustados. Por favor refiérase a la primera pantalla del Menú Principal, Figura 6 y a los Ajustes Personalizados en la página 55.

4. CONTENIDO

Saque cuidadosamente todos los artículos de la caja de transporte y compárelos con la lista de embalaje. Usted debe tener:

• Documentación y accesorios
• Un Caddy desarmado para almacenaje y transporte del robot Dolphin Wave
• Consola de la MMI (incluye la unidad de control remoto)
  • Robot Dolphin Wave y cable flotante
• Bolsas de Filtro:

2 bolsas de filtro de porosidad fina montadas en el robot Dolphin Wave para limpieza diaria

2 bolsas de filtro ultra finas para partículas finas de polvo

2 bolsas de filtro de tejido grueso para residuos más gruesos

- Unidad de suministro de energía eléctrica

Instrucciones de Ensamblaje

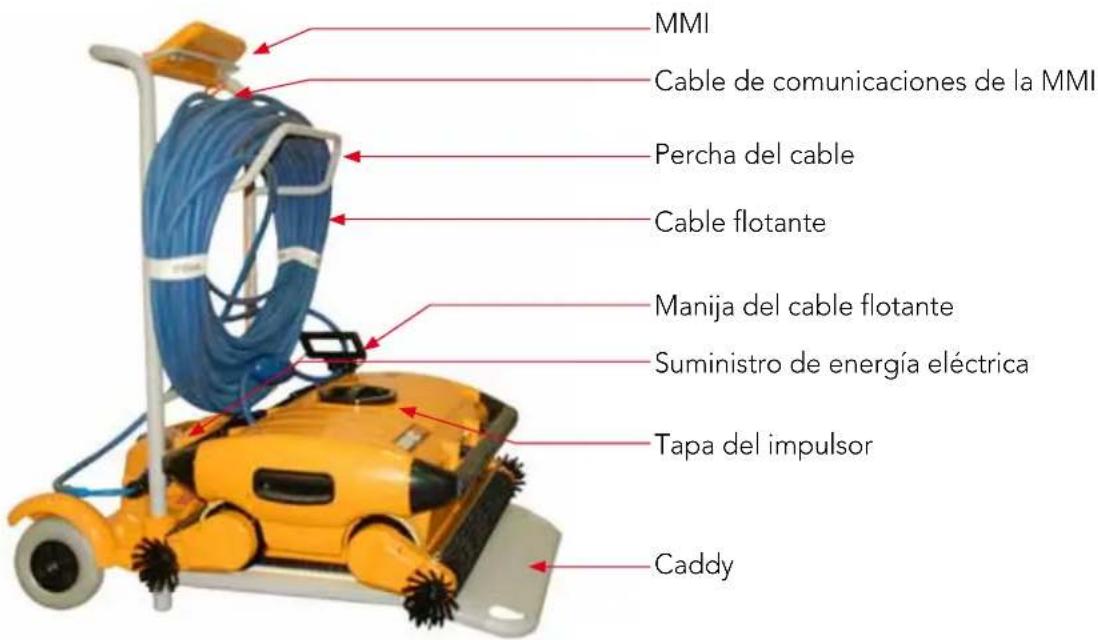

Refiérase a la Figura 1

1. Adhiera la manija del Caddy a la base del mismo y sujete con los tornillos y las tuercas suministrados.
2. Coloque el robot Dolphin Wave en el Caddy frente al suministro de energía tal como lo ilustra la Figura 1.
3. Coloque el cable espiral de energía del Dolphin Wave en el soporte de apoyo del cable y quite la etiqueta adhesiva.

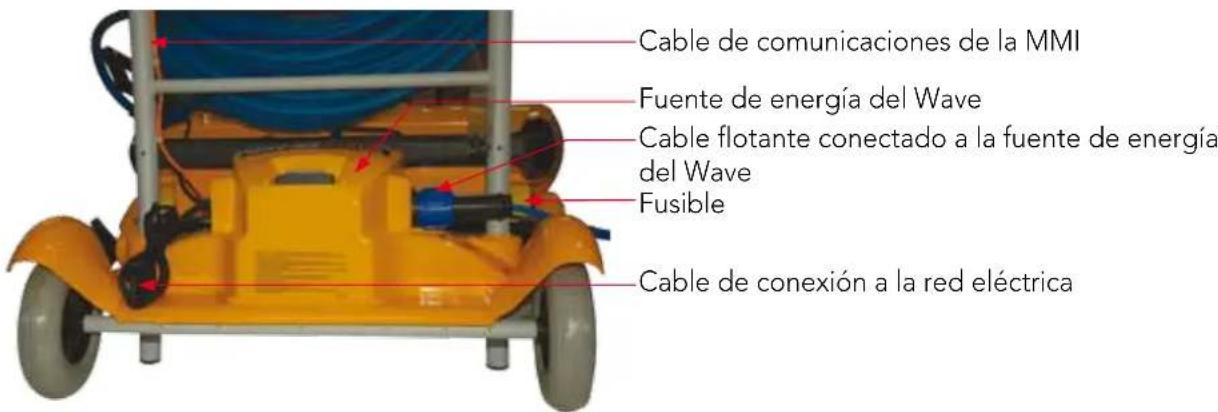

4. Conecte el cable de comunicación de la MMI a la unidad de suministro de energía.
5. Conecte el cable flotante del robot Dolphin Wave a la fuente de energía. Tense el adaptador de conexión firmemente para asegurar conectividad eléctrica adecuada.

Figura 1: El Dolphin Wave

5. NOTAS GENERALES DEL MMI

• En este manual de usuario, la instrucción de oprimir "Iniciar" es ejecutada oprimiendo simultáneamente ambos botones verdes - ● - en el painel de control de la MMI (Figura 2).
• La MMI está equipada de un protector de pantalla el cual entra en efecto después de 5 minutos de tiempo inactivo. Para desbloquear la consola de la MMI oprima 'POOL' y 'HOME' en ese mismo orden.
• Algunas opciones en los menús de la MMI están bloqueadas por código, para evitar cambios innecesarios de configuraciones. El código es la siguiente secuencia-llave:

3 2 1

6. CONFIGURACIÓN PREDETERMINADA PARA SESIONES DE LIMPIEZA

Esta sección explica cómo proceder con la configuración predeterminada para una sesión de limpieza. El robot viene de fábrica con ciertas configuraciones ya establecidas que le permitirán iniciar la limpieza de la piscina de inmediato. Los ajustes realizados durante esta sesión de ajuste permanecerán en uso hasta que sean modificados por el operador.

Para iniciar una sesión de limpieza de piscina directamente después de haber UD ensamblado a su Dolphin Wave, proceda de la siguiente manera:

1. Levante la tapa de protección de la MMI.
2. Conecte el suministro de energía del Wave a la línea de suministro de energía de la red.
3. Encienda el suministro de energía. La pantalla Wave de la MMI se abrirá en la ventana de inicio.
4. Posicione el Caddy con el robot a una distancia de aproximadamente 0.5–1.0 metro (1.5-3 pies) del borde de la piscina con su borde inclinado dirigido hacia la piscina de natación asegurándose de que el cable flotante esté dirigido hacia la unidad de suministro de energía del Dolphin Wave.
5. De acuerdo con el tamaño de la piscina, afloje el largo de cable apropiado.

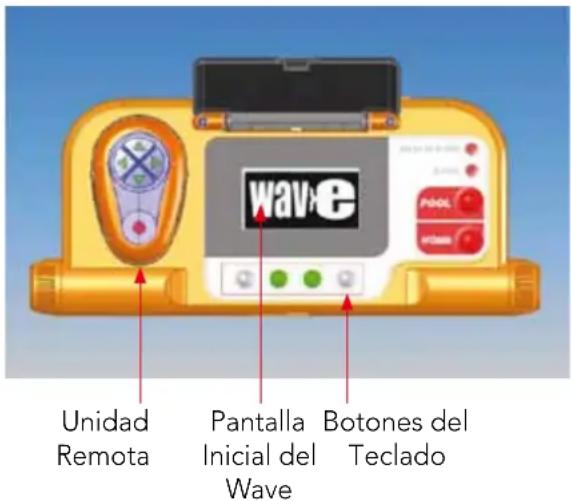

Figura 2: La consola de la MMI del robot Dolphin Wave

Iniciando una sesión de limpieza

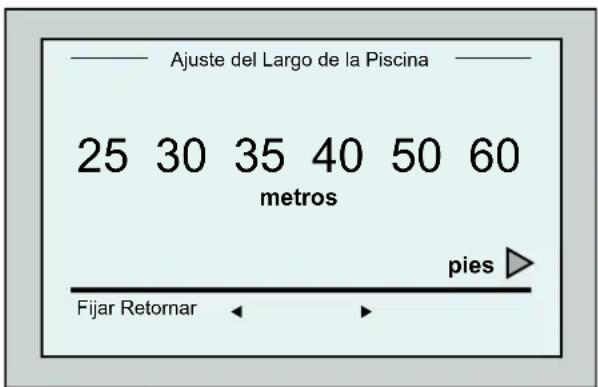

Figura 3: Ajuste del Largo de la Piscina

1. Oprima POOL (Piscina) en la MMI. El robot comenzará a moverse hacia la piscina y entrará a la piscina de natación ubicándose en el piso de la misma.
2. Espere a que aparezca la pantalla WAVE.
3. En cada activación del robot, se va a enderezar verticalmente a la pared del punto de partida; el robot comenzará a moverse hacia atrás para enderezarse y luego continuará en líneas rectas.
4. Oprima Iniciar. En la pantalla aparecerá: "Por favor elija el largo de la piscina". Transcurridos 2 segundos aparecerá la pantalla Ajuste del Largo de la Piscina.

Figura 4: Cuenta regresiva para una sesión de 4 horas

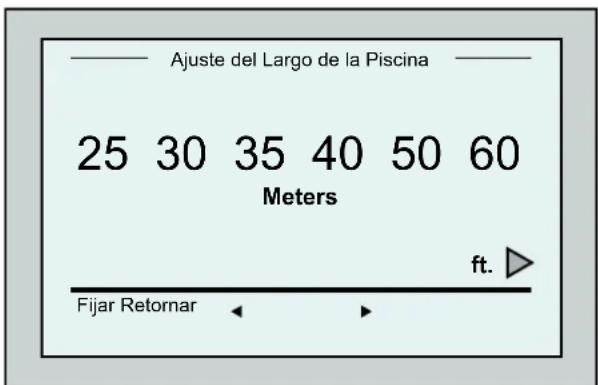

1. Utilizando las flechas ◀ ▶ elija la longitud necesaria de la piscina. Oprima Fijar. Para las unidades de medida en pies continúe desplazando la pantalla para la derecha usando la flecha ▶.

2. Oprima Iniciar. Comenzará la sesión de limpieza. Son utilizados los ajustes predeterminados de fábrica. Para modificar parámetros, refiérase a Configuración de Perfiles Adicionales de Piscinas en la página 57.

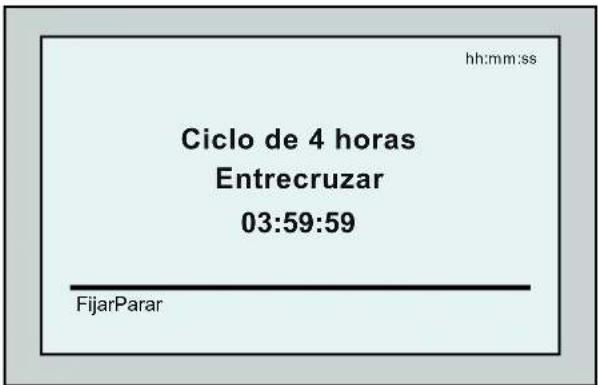

El robot iniciará su ciclo de limpieza y la MMI proyectará la pantalla de Cuenta Regresiva (Figura-4):

La pantalla de cuenta regresiva exhibe que ha sido elegido un tiempo de ciclo de 4 horas y que el tiempo que queda es de 3 horas, 59 minutos y 59 segundos.

Al final de la sesión de limpieza, el robot para automáticamente.

Para retirar al robot de la piscina, proceda tal como se explica en Extracción del Robot de la Piscina en esta página.

Para evitar cambios no autorizados en las configuraciones de la MMI, el teclado de la MMI puede ser bloqueado:

En la pantalla Cuenta Regresiva, oprima Fijar (Figura 4).

Para desbloquear el teclado, oprima POOL y a seguir HOME en este orden.

7. EXTRACCIÓN DEL ROBOT DE LA PISCINA

1. Oprima 'HOME'.

El robot comenzará a moverse hacia al cable flotante.

1. Sujetando el cable flotante, tire del robot hacia arriba y hacia el Caddy delicadamente. Al llegar al lado de la piscina, tire del cable delicadamente hasta que surja la manija del cable. Coja la manija y tire el robot fuera del agua. El robot se apaga automáticamente. Utilizando el control remoto se puede guiar el robot hacia el Caddy.

Control de Interrupción Manual

De ser necesario, se puede interrumpir el funcionamiento del robot en el transcurso de la sesión de limpieza.

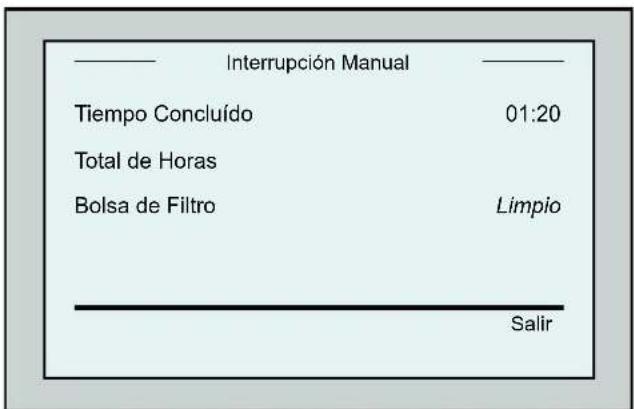

1. En la pantalla Cuenta Regresiva (Figura 4), oprima Parar. La pantalla de la MMI exhibirá el mensaje: "Parando el robot – por favor espere". Luego de 5 segundos aparecerá la pantalla Interrupción Manual (Figura 5).

2. Para interrumpir la sesión de limpieza definitivamente, oprima Salir. El visualizador de la MMI volverá a la pantalla Wave.

Figura 5: Pantalla Interrupción Manual

Alertas de la MMI

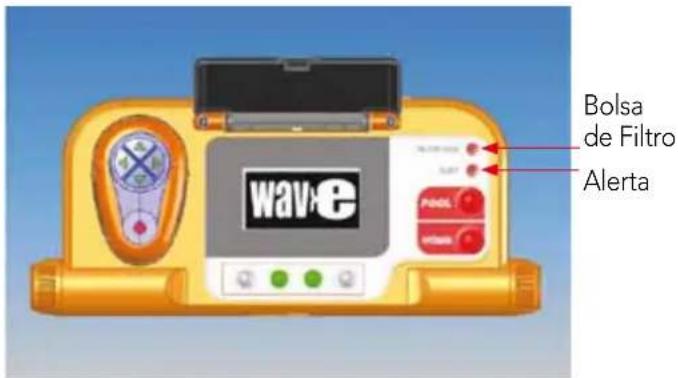

Bolsa del filtro: Este LED se iluminará cuando la bolsa del filtro esté llena y necesita limpieza al final del ciclo de limpieza. No requiere parada inmediata de la operación La indicación del LED será reajustada automáticamente en la siguiente operación con una bolsa limpia.

Alerta: El LED se iluminará como indicación de un error que para el robot. Generalmente, examine el robot para ubicar el problema y reopere.

Si el error persiste – detalles del error específico serán exhibidos en la pantalla de la MMI. Refiérase a la sección Solución de Problemas al final de este manual.

Las bolsas de filtro de tejido grueso se agregan opcional si necesario, para ser utilizadas para recoger residuos grandes. Deben también ser utilizadas en casos de acumulación de arena en la piscina.

8. AJUSTES PERSONALIZADOS

El robot Dolphin Wave es controlado desde la consola de la MMI. Es posible personalizar los ajustes del robot con el objeto de adaptarse al tipo específico de piscina de natación que se debe limpiar. Se puede fijar y almacenar 4 configuraciones distintas de piscina de natación en la memoria de la MMI para uso futuro.

Al configurar el perfil de la piscina, se puede fijar también el tiempo del ciclo de limpieza y el tiempo de demora anterior al comienzo del ciclo de limpieza del robot. El procedimiento de configuración de perfiles adicionales se halla explicado en Configuración de Perfiles Adicionales de Piscinas en la página 57. Los procedimientos del teclado de la MMI se hallan detallados en la siguiente sección.

Operación de la MMI

Utilice los botones de control, ubicados en la MMI debajo de la pantalla, para activar los varios mandos.

Utilice las funciones de la MMI que aparecen en las varias pantallas para navegar entre las mismas y para configurar el software.

Funciones de la MMI:

Comando	Descripción
Menú	En la pantalla Wave, oprima Menú para exhibir la pantalla Menú Principal.
▲	Desplazamiento hacia arriba.
▼	Desplazamiento hacia abajo.
↓ Iniciar ↓	Para iniciar la limpieza de la piscina, oprima ambos botones verdes simultáneamente.
Seleccionar	Oprima Seleccionar para confirmar su elección luego de usar los botones de desplazamiento.
Modificar	Oprima Modificar para cambiar la configuración luego de hacer una elección.
Atrás	Oprima para retornar a la pantalla anterior.
Salir	Oprima para retornar a la pantalla Wave.

Definición de los parámetros del robot:

1. Encienda el suministro de energía. Se abrirá la pantalla Wave de la MMI en la ventana inicial.

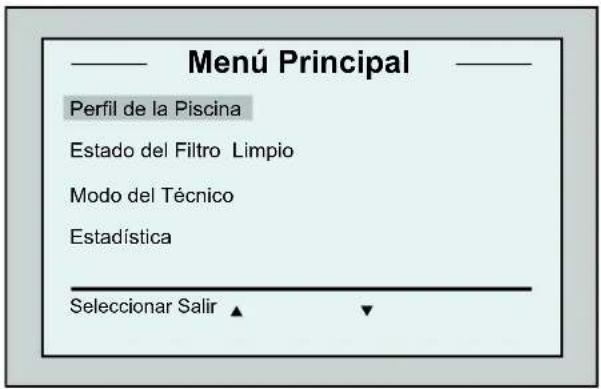

2. Oprima Menú para entrar al Menú Principal (Figura 6).

Figura 7: Segunda Pantalla Menú Principal

Existen 2 pantallas de Menú Principal y se puede acceder a la segunda oprimiendo la flecha de desplazamiento hacia abajo ▼.

Después de Estadística, desplace hacia abajo a la segunda pantalla del Menú Principal (Figura 7).

Parámetros del Menú Principal

Los parámetros que se pueden acceder desde la pantalla Menú Principal se explican en la siguiente tabla:

Parámetro	Descripción
Perfil de la Piscina	Para ir a la pantalla Perfil de Piscina oprima Seleccionar.El Perfil de Piscina abre la ventana Perfil de Piscina y exhibe los 4 diferentes perfiles de piscina configurados.Piscina A es la configuración predeterminada.
Estado del Filtro Informa sobre la condición del filtro.Limpio: La bolsa del filtro está lista para ser usadaLleno: Cambie/limpie la bolsa del filtroLa luz de advertencia de la bolsa del filtro en la consola indicará también cuando la bolsa del filtro necesita ser limpiada.
Modo de Técnico	Pantalla de técnico con acceso restringido.
Estadística	Oprima Seleccionar para visualizar datos sobre el uso del robot.

Parámetros de la segunda pantalla del Menú Principal

Parámetro	Descripción
Ajuste del Reloj	Oprima Seleccionar para entrar a la pantalla Ajuste del Reloj y al modo de 12/24 horas.
Ajuste de la Fecha	Oprima Seleccionar para entrar a la pantalla Ajuste de la Fecha.
Informe de Error Exhibe información para los Técnicos de Servicio.

Idioma Modo de interfaz de idioma.

TIP

Para volver al Inglés de cualquier otro idioma, presione y mantenga presionado el botón "menú" por 3-4 segundos, en la pantalla Wave.

9. CONFIGURACIÓN DE PERFILES ADICIONALES DE PISCINAS

El Dolphin Wave puede ser configurado para 4 diferentes tipos de piscina. Los ajustes configurados quedan almacenados en la memoria de la MMI. La presente sección describe cómo configurar ajustes adicionales de piscinas.

Para agregar una nueva configuración de piscina, proceda de la siguiente manera:

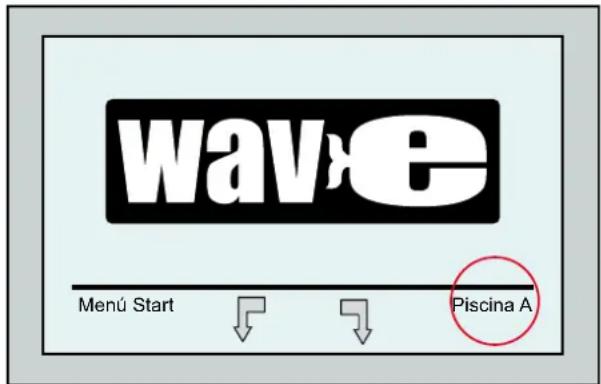

1. Diríjase a la pantalla Wave. "Piscina A" aparece como el ajuste presentemente definido, tal como ilustrado en la Figura 8.

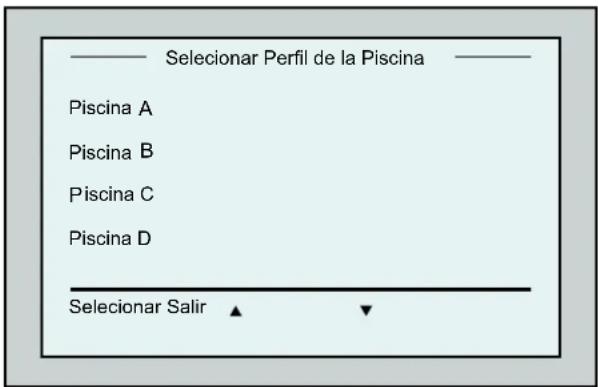

2. En la pantalla Wave, oprima Piscina A. La pantalla Perfil de la Piscina aparece. (Figura 9).

Figura 9: Pantalla Perfil de Piscina

Figura 8: Pantalla Wave exhibiendo Piscina A como configuración predeterminada

1. Para elegir un segundo perfil de piscina, descienda hacia Piscina B y oprima Seleccionar. Aparecerá la pantalla Wave exponiendo automáticamente que la Piscina B es la presentemente definida.
2. Para configurar las piscinas B, C y D, diríjase al Paso 1 de Iniciando la Sesión de Limpieza, en la página 53.

Para dirigirse a una configuración de piscina definida anteriormente:

1. Para abrir la pantalla Perfil de Piscina, oprima la configuración de piscina corrientemente expuesta en el lado derecho de la pantalla Wave (vea la Figura 8).
2. Desplace hacia la piscina requerida y oprima Selecionar. Aparecerá la pantalla Wave con las configuraciones de la piscina seleccionada.

Procedimiento manual para configurar perfiles de piscinas

    subgraph Input
        I1["1 2 3 4 5 6 7 8"] --> J1["Set Back"]
        J1 --> K1["Set Back"]
        K1 --> L1["Set Back"]
        L1 --> M1["Set Back"]
        M1 --> N1["Set Back"]
        N1 --> O1["Set Back"]
        O1 --> P1["Set Back"]
        P1 --> Q1["Set Back"]
        Q1 --> R1["Set Back"]
        R1 --> S1["Set Back"]
        S1 --> T1["Set Back"]
        T1 --> U1["Set Back"]
        U1 --> V1["Set Back"]
        V1 --> W1["Set Back"]
        W1 --> X1["Set Back"]
        X1 --> Y1["Set Back"]
        Y1 --> Z1["Set Back"]
        Z1 --> AA1["Set Back"]
        AA1 --> AB1["Set Back"]
        AB1 --> AC1["Set Back"]
        AC1 --> AD1["Set Back"]
        AD1 --> AE1["Set Back"]
        AE1 --> AF1["Set Back"]
        AF1 --> AG1["Set Back"]
        AG1 --> AH1["Set Back"]
        AH1 --> AI1["Set Back"]
        AI1 --> AJ1["Set Back"]
        AJ1 --> AK1["Set Back"]
        AK1 --> AL1["Set Back"]
        AL1 --> AM1["Set Back"]
        AM1 --> AN1["Set Back"]
        AN1 --> AO1["Set Back"]
        AO1 --> AP1["Set Back"]
        AP1 --> AQ1["Set Back"]
        AQ1 --> AR1["Set Back"]
        AR1 --> AS1["Set Back"]
        AS1 --> AT1["Set Back"]
        AT1 --> AU["Set Back"]
        AU --> AV1["Set Back"]
        AV1 --> AW1["Set Back"]
        AW1 --> AX1["Set Back"]
        AX1 --> AY1["Set Back"]
        AY1 --> AZ1["Set Back"]
        AZ1 --> BA1["Set Back"]
        BA1 --> BB1["Set Back"]
        BB1 --> BC1["Set Back"]
        BC1 --> BD1["Set Back"]
        BD1 --> BE1["Set Back"]
        BE1 --> BF1["Set Back"]
        BF1 --> BG1["Set Back"]
        BG1 --> BH1["Set Back"]
        BH1 --> BI1["Set Back"]
        BI1 --> BJ1["Set Back"]
        BJ1 --> BK1["Set Back"]
        BK1 --> BL1["Set Back"]
        BL1 --> BM1["Set Back"]
        BM1 --> BN1["Set Back"]
        BN1 --> BO1["Set Back"]
        BO1 --> BP1["Set Back"]
        BP1 --> BQ1["Set Back"]
        BQ1 --> BR1["Set Back"]
        BR1 --> BS1["Set Back"]
        BS1 --> BT1["Set Back"]
        BT1 --> BU1["Set Back"]
        BU1 --> BV1["Set Back"]
        BV1 --> BW1["Set Back"]
        BW1 --> BX1["Set Back"]
        BX1 --> BY1["Set Back"]
        BY1 --> BZ1["Set Back"]
        BZ1 --> CA1["Set Back"]
        CA1 --> CB1["Set Back"]
        CB1 --> CC1["Set Back"]
        CC1 --> CD1["Set Back"]
        CD1 --> CE1["Set Back"]
        CE1 --> CF1["Set Back"]
        CF1 --> CG1["Set Back"]
        CG1 --> CH1["Set Back"]
        CH1 --> CI1["Set Back"]
        CI1 --> CJ1["Set Back"]
        CJ1 --> CK1["Set Back"]
        CK1 --> CR1["Set Back"]
        CR1 --> CS1["Set Back"]
        CS1 --> CT1["Set Back"]
        CT1 --> CU1["Set Back"]
        CU1 --> CU2["Set Back"]
    end

    subgraph Input
    I2
    J2
    K2
    L2
    M2
    N2
    O2
    P2
    Q2
    R2
    S2
    T2
    U2
    V2
    W2
    X2
    Y2
    Z2
    AA2
    AB2
    AC2
    AD2
    AE2
    AF2
    AG2
    AH2
    AI2
    AJ2
    AK2
    AL2
    AM2
    AN2
    AO2
    AP2
    AQ2
    AR2
    AS2
    AT2
    AU2
    AV2
    AW2
    AX2
    AY2
    AZ2
    BA2
    BA2
    BZ2
    AC2
    AD2
    AD2
    AE2
    AF2
    AF2
    AG2
    AH2
    AH2
    AI2
    AJ2
    AJ2
    AK2
    AR2
    AR2
    BZ2
    BC2
    BC2
    AD2
    AD2
    AE2
    AF2
    AF2
    AG2
    AH2
    AH2
    AI2
    AJ2
    AJ2
    AK2
    AR2
    AR2
    BZ2
    BC2
    BC2
    AD2
    AD2
    AE2
    AF2
    AF2
    AG2
    AH2

Figura 10: Diagrama de perfil de piscinas

Procedimiento manual para configurar perfiles de piscinas

1. En la pantalla Wave, oprima Menú.
2. En la pantalla Menú Principal, con Perfil de Piscina realizado, oprima Seleccionar y luego Modificar, para exhibir la pantalla del perfil activo corriente.
3. Utilizando los botones Seleccionar y las flechas de desplazamiento ▼▲, configure cada parámetro a su turno.

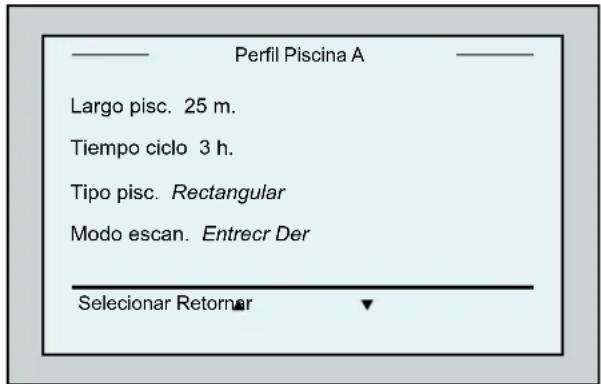

Figura 11: Menú Piscina A: primera pantalla

Figura 12: Pantalla Ajuste del Largo de la Piscina

1. Fije cada parámetro y luego desplace hacia abajo a la línea siguiente.
2. Fije Tipo de pisc. y elija Rectangular (predeterminado), o En forma de. Rectangular - Recomendable para piscinas de paredes paralelas y forma de 90° 'L'. En forma de - Recomendable para piscinas de diseño libre.

3. Fije el Modo de Exploración y seleccione Entrecruzar, Líneas para escanear o Piscina con Obstáculos.

4. Oprima Seleccionar para entrar a la pantalla Ajuste del Largo de la Piscina.

5. Con Largo pisc. realizado, oprima Seleccionar. Aparecerá la pantalla Ajuste del Largo de la Piscina:
6. Utilizando las flechas ◀▶ seleccione el largo de la piscina deseada. Oprima Selecionar y desplace hacia abajo al parámetro siguiente, Tiempo de Ciclo.
   Tiempo de Ciclo establece el tiempo de cada ciclo de limpieza.

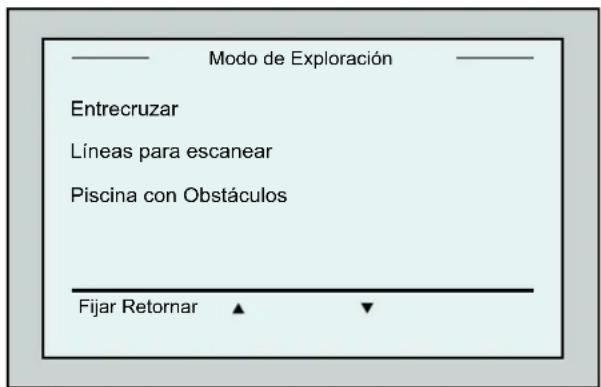

Figura 13: Modo de Exploración

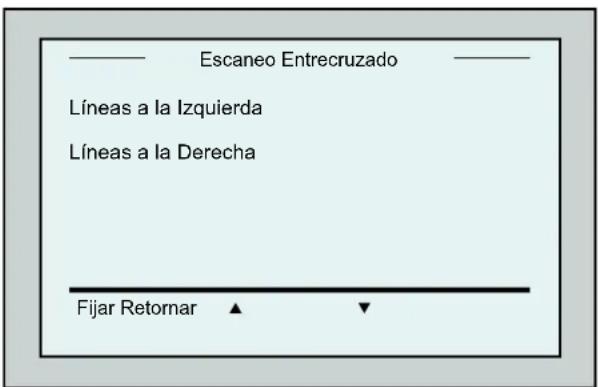

Figura 14: Pantalla Dirección de Escaneo

Entrecruzar - Recomendable.

Líneas para escanear - A ser utilizado en casos que el barrido de la piscina necesite ser limitado a una sola dirección o dividido en dos secciones.

Piscina con Obstáculos - A ser usado en piscinas con un obstáculo tal como una Isla.

1. Luego de haber seleccionado el Modo de Exploración, se puede seleccionar el progreso de dirección del robot – Líneas a la Izquierda o Líneas a la Derecha.

2. Luego de haber fijado el Modo de Exploración, en la pantalla Perfil de la Piscina, desplácese hacia abajo a la pantalla siguiente (Figura 15).

3. Oprima Selecionar para entrar al Tiempo de Demora.

El ajuste del Tiempo de Demora le permite postergar el comienzo de las operaciones de limpieza por un factor de tiempo seleccionado en la pantalla de la MMI.

1. Espaciamiento de Líneas – este parámetro es utilizado únicamente con el propósito de optimizar el barrido. Para fijar la distancia entre las líneas elija Fino / Medio / Grueso.

2. Reajustar Perfil de Piscina – Permite borrar todos los parámetros actuales de la piscina (Largo de la Piscina, Tiempo de Ciclo, Modo de Exploración, Tiempo de Demora...)

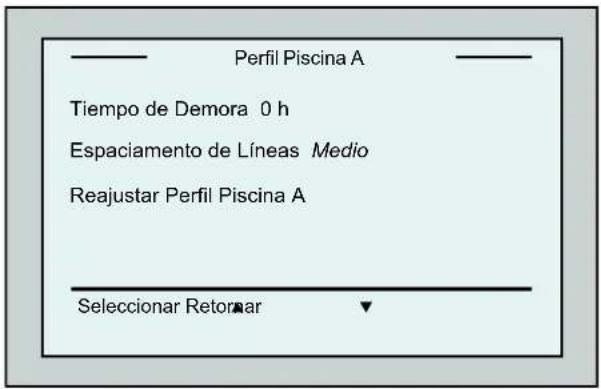

Figura 15: Menú Piscina A: Segunda pantalla

Durante la operación de ajuste de parámetros:

- Oprima Retornar para volver a la pantalla anterior.

- Oprima HOME en la consola, para retornar a la pantalla Wave.

Iniciando las Operaciones de Limpieza

Una vez todos los ajustes personalizados hayan sido configurados, se puede proceder a la sesión de limpieza:

1. Prepare al Dolphin Wave para funcionamiento e inmersión en la piscina.
2. Oprima POOL (Piscina) en la MMI. El robot comenzará a moverse hacia la piscina y entrará a la piscina ubicándose en el piso de la misma.
3. Espere a que aparezca la pantalla WAVE.

4. En cada activación del robot, se va a enderezar verticalmente a la pared del punto de partida; el robot comenzará a moverse hacia atrás para enderezarse y luego continuará en líneas rectas.

5. Oprima Iniciar. El robot empezará su operación de limpieza.

Si ha sido fijado un Tiempo de Demora (vea Configurando el Dolphin Wave más arriba), comenzará la cuenta regresiva y el tiempo que queda hasta iniciar la limpieza automática será proyectado en la pantalla. De no haber sido especificado ningún tiempo de demora, el robot comenzará a limpiar de inmediato.

Una vez iniciadas las actividades de limpieza, la pantalla de la MMI exhibirá el tiempo de cuenta regresiva, tal como lo ilustra la Figura 4.

Para anular el tiempo de demora para iniciar la limpieza inmediata, oprima Iniciar en la pantalla de cuenta regresiva. El robot comenzará a trabajar inmediatamente.

Si el protector de pantalla es exhibido, oprima POOL y luego HOME para desbloquear la MMI.

10. DIRECTRICES DE OPERACIÓN

• Una piscina de natación de mayor tamaño, de cerca de 300m² requiere aproximadamente 3–4 horas de limpieza. Esta es la configuración predefinida.
• Una piscina de tamaño olímpico de 1,250m² requiere aproximadamente 6 horas de limpieza. Esta es la configuración predefinida.

Mantenimiento

1. Limpie la bolsa del filtro de acuerdo con la necesidad. Cuando la MMI muestre "Filter Bag Full" (Bolsa de Filtro Llena), se debe limpiar la bolsa del filtro antes del próximo ciclo de operación.
2. Fije la bolsa del filtro en el lugar apropiado.

- No es necesario interrumpir al Dolphin Wave en el transcurso de un ciclo cuando aparece la indicación de "Filtro Lleno". Limpie el filtro antes del próximo ciclo. - Bolsas de filtro pueden ser lavadas en una lavadora eléctrica.

1. Antes de cada ciclo de operación, limpie el cuerpo del robot, los cepillos, el área de la correa de propulsión y retire objetos ajenos, cintas de caucho, cabello, etc.

2. Una vez por semana limpie el área del impulsor:

3. Retire la tapa del impulsor asegurándose de utilizar un destornillador manual Philips No. 2.

4. Gire en sentido contrario a las agujas del reloj y abra la tapa del cilindro.
5. Despeje el impulsor de objetos ajenos.
   • Cierre la tapa del impulsor y restituya el tornillo de seguridad.
6. Mantenga el cable flotante en orden permitiéndole enrollarse fácilmente y quedar ubicado en la manija del Caddy.

Importante: Cada dos o tres sesiones de limpieza, desconecte el cable flotante de la fuente de corriente eléctrica, desenrolle todo el cable y enróllelo de nuevo en la manija del Caddy en buen orden como es debido.

1. Mantenimiento Preventivo (MP) debe ser realizado en el robot Dolphin Wave con el fin de mantenerlo en buen estado y en condiciones de funcionamiento de larga duración. Maytronics suministra las piezas necesarias – como un kit dedicado de MP. El trabajo y el servicio serán suministrados por medio del proveedor. El servicio de MP debe ser realizado cada 1.500 horas de trabajo o cada año (lo que ocurra primero).
2. Un mensaje de advertencia sobre la necesidad de realizar el MP aparecerá en la pantalla MMI cuando sea aplicable. Es obligatorio realizar el servicio de MP. Por favor contacte a su proveedor. La omisión de realizar el servicio de MP anulará la garantía.

11. UNIDAD DE CONTROL REMOTO

La Unidad de Control Remoto (UCR) se halla ubicada en la consola de la MMI y sujetada en su sitio por un imán. Jale hacia arriba suavemente para retirarla de su base. Cuando el robot se halla en funcionamiento automático, utilice el control remoto para anular los ajustes programados de dirección del robot.

Cuando el robot se desplaza hacia delante, el cable flotante sigue al robot desde su extremo trasero.

La unidad de control remoto tiene un alcance de control de 50 metros (164 pies) del Caddy.

Utilizando la unidad de control remoto

1. Para activar la unidad de control remoto, oprima el botón de contacto (touch pad) tal como lo indica la ilustración. 4 luces de activación se iluminarán.

2. Oprima la flecha hacia adelante brevemente. El robot comenzará a moverse en una dirección hacia delante. Para detener el movimiento hacia adelante, oprima brevemente y suelte la flecha hacia adelante.

3. Oprima la flecha hacia atrás brevemente. El robot comenzará a moverse en una dirección hacia atrás. Para detener el movimiento hacia atrás, oprima brevemente y suelte la flecha hacia atrás.

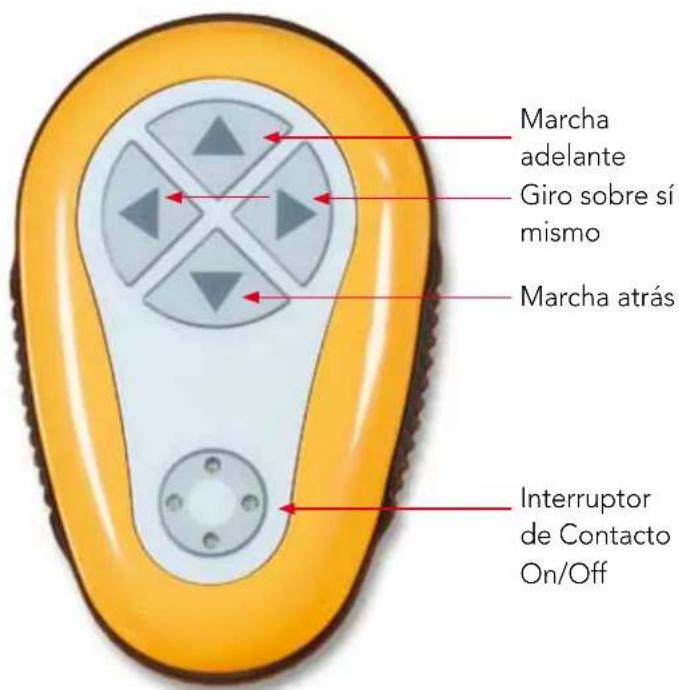

Figura 16: Unidad de Control Remoto

Giros sobre sí mismo:

El robot tiene la capacidad de girar sobre sí mismo tanto mientras se encuentra en movimiento como cuando está parado.

1. Para girar el robot en el sentido de las agujas del reloj, mantenga oprimida la flecha derecha. El robot girará sobre sí mismo. Suelte el botón para interrumpir el giro.

2. Para girar el robot en el sentido contrario al de las agujas del reloj, mantenga oprimida la flecha izquierda. Suelte el botón para interrumpir el giro.

3. Para desactivar la unidad de control remoto, mantenga oprimido el botón de contacto. Las luces de activación se apagarán. El robot regresará a su modo de dirección programada de limpieza luego de la corrección manual.

La unidad de control remoto se desactiva automáticamente después de aproximadamente 3 minutos y las luces de indicación se apagan.

Mantenimiento de la unidad de control remoto

La unidad de control remoto es activada por 2 pilas AAA. La unidad es a prueba de salpicones y no debe ser sumergida en el agua.

Para reemplazar las pilas, retire los 4 tornillos de la tapa trasera y reemplace todas las pilas con unas nuevas.

12. SOLUCIÓN DE PROBLEMAS

Cómo salvar el fichero de registro de actividades en la Tarjeta de Memoria USB (en caso de requerido por el técnico):

En la pantalla principal Wave, presione los botones verdes en esta secuencia – 'derecho-izquierdoderecho-izquierdo' y siga las instrucciones posteriores.

Mensaje de error	Verifique la causa Acción a tomar
Sobrecarga del Imp	¿Hay suciedad u otra materia ajena en el impulsor?	Destornille el tornillo que asegura la tapa protectora del impulsor. Gire levemente en sentido opuesto a las agujas del reloj hasta que se suelte. Retire cualquier suciedad alrededor del impulsor. Devuelva la tapa protectora a su sitio.
Sobrecarga del Imp	¿Se repite el problema a cada operación?	Contacte al vendedor/distribuidor de Maytronics.
Sub-carga del Imp	¿Se repite el problema a cada operación?	Contacte al vendedor/distribuidor de Maytronics.
Sobrecarga de propulsión	¿Hay cualquier suciedad que interfiere en las correas de transmisión, cepillos o en los ejes de la propulsión?	Quite cualquier suciedad o materia ajena que se hallen enredados en las correas de transmisión, cepillos o ejes de propulsión.
Sobrecarga de propulsión	¿Se repite el problema a cada operación?	Contacte al vendedor/distribuidor de Maytronics.
Sub-carga de propulsión	¿Se repite el problema a cada operación?	Contacte al vendedor/distribuidor de Maytronics.
Entrada DC 1. ¿Hay algún cortocircuito, desconexión parcial o completa?2. ¿Hay alguna ruptura visible en el cable flotante?	¿Hay alguna ruptura visible en el cable flotante?	Contacte al distribuidor de Maytronics.
Robot trabado en la pared de la piscina	1. ¿Ha parado el robot en posición vertical a más de 70°?2. ¿Se ha trabado el robot en algún obstáculo	Mueva al robot de su posición y quite el obstáculo. Reactive.Si esto vuelve a ocurrir, contacte al distribuidor de Maytronics.
Fuera del agua ¿Ha sido operado el robot fuera del agua durante un periodo prolongado?	¿Ha sido operado el robot fuera del agua durante un periodo prolongado?	1.Verifique que el impulsor está en orden y que sus paletas cuchillas no están rotas2.Reactive. Si esto vuelve a ocurrir, contacte al distribuidor de Maytronics.
Robot trabado en el piso de la piscina	1. ¿Se ha parado el robot en algún obstáculo?2. ¿Hay alguna obstrucción en el canal de agua o en las correas de transmisión del robot?	Mueva al robot de su posición y quite el obstáculo. Reactive.Si esto vuelve a ocurrir, contacte al distribuidor de Maytronics.
Sistema de Navegación	¿Se repite el problema a cada operación?	Contacte al vendedor/distribuidor de Maytronics.
Falla de Fusible	¿Hay cortocircuito o alguna ruptura en el cable flotante?	Repare el cable y reemplace el fusible.Nota: El tenedor del fusible se halla ubicado debajo de la fuente de corriente del lado derecho.Reemplace el fusible con el repuesto suministrado.Nota: Este es un fusible especial y el repuesto puede ser obtenido del vendedor de Maytronics.
No hay Comunicación	¿Ocurre el problema al oprimir 'POOL' o 'HOME' en la MMI?	Contacte al vendedor/distribuidor de MaytronicsNota: Se puede trabajar temporalmente sin utilizar la MMI.Desconéctela de la fuente de corriente para deshabilitar la función Pool/Home.

DE

Wave 300 XL

Gebrauchsanweisung

inhaltstabelle

Idioma Modo da interface de idioma.

Procedimento manual para configurar perfis de piscinas

Figura 10: Diagrama do Perfil da Piscina

Procedimento manual para configurar perfis de piscinas

Entrecruzado (Criss Cross) - Recomendado.
