GEBRUIKSAANWIJZING Wave 300 XL DOLPHIN

Gebruiksinstructies ......p. 81

PT

Volg de onderstaande waarschuwingen nauwkeurig op:

Werk niet met de Dolphin Wave Robot zwembadschoonmaker als er mensen in het zwembad zijn.

Schakel de hoofdstroomtoevoer uit als u de Dolphin Wave Robot zwembadschoonmaker inspecteert.

Gevaar voor elektrische schok. Alleen aansluiten op een geaard stopcontact, dat beschermd wordt met door aardlekschakelaar (GFCI). Raadpleeg een erkend elektricien als het niet mogelijk is te controleren dat het stopcontact door een aardlekschakelaar beschermd is.

Om het risico op elektrische schokken te verminderen, mag geen verlengsnoer gebruikt worden om het apparaat te verbinden met de elektrische voeding; gebruik een geaard stopcontact.

Zorg ervoor dat de volgende voorzorgsmaatregelen zijn uitgevoerd:

Het snoer mag niet worden begraven – plaats het snoer zodanig dat het zo min mogelijk in aanraking kan komen met grasmaaiers, heggenscharen en andere apparatuur.

Alleen een getrainde operator mag met de Dolphin Wave Robot zwembadschoonmaker werken.

De operator moet ervoor zorgen dat hij het drijfriemmechanisme niet aanraakt.

Plaats de Caddy en stroomtoevoer minstens 3 meter vanaf de rand van het zwembad tijdens de werking.

Houd de Dolphin Wave Robot zwembadschoonmaker buiten het bereik van kleine kinderen.

Alleen een originele voedingskabel mag worden gebruikt. Indien nodig kan de kabel door een gekwalificeerde technicus van Dolphin Wave Robot zwembadschoonmaker worden vervangen.

Pas op voor rugletsel bij het optillen van de Dolphin Wave Robot zwembadschoonmaker.

De Dolphin Wave Robot Pool zwembadschoonmaker is alleen geschikt voor gebruik buitenshuis, niet voor zwembaden binnenshuis.

2. FCC-VERKLARING

OPMERKING: Deze apparatuur is getest en goed bevonden om te voldoen aan de bepalingen voor een Class B digitaal apparaat, conform deel 15 van de FCC Regels. Deze beperkingen zijn bedoeld om te voorzien in redelijkerwijs adequate bescherming tegen schadelijke storing bij een installatie in een niet-commerciële omgeving. De apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen. Wanneer de apparatuur niet volgens de gebruikershandleiding geïnstalleerd en gebruikt wordt, kan schadelijke interferentie ontstaan met radiocommunicatie. De garantie dat er geen storing bij een bepaalde installatie zal optreden, kan echter niet worden gegeven. Indien deze apparatuur schadelijke storing veroorzaakt in radio- of televisieontvangst (zoals is vast te stellen door de apparatuur in en weer uit te schakelen) wordt de gebruiker gevraagd om te proberen de storing te verhelpen met behulp van een of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een wandcontactdoos in een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de leverancier of een ervaren radio / televisiemonteur voor assistentie.

Door het aanbrengen van wijzigingen of aanpassingen in deze apparatuur die niet uitdrukkelijk zijn goedgekeurd door de instantie die verantwoordelijk is voor de conformiteit (Maytronics Ltd.), kan de bevoegdheid van de gebruiker om deze apparatuur te bedienen komen te vervallen.

3. INLEIDING

In deze gebruikershandleiding wordt beschreven hoe u de opererende MMI-console voor de Dolphin Wave robot zwembadschoonmaker kunt gebruiken. Met de interactieve, allernieuwste MMI beheerconsole kunt u de robot volledig beheren en kunt u de cyclustijd, uitstel van operatie en schoonmaakscan bepalen die de robot uitvoert. Dit maakt ook de diagnose van verschillende technische functies en parameters mogelijk. De console heeft een afstandsbediening eenheid voor handmatige operatie en tijdelijke opheffing van automatische schoonmaakoperaties.

De Dolphin Wave is ontworpen om 4 verschillende zwembadconfiguraties te definiëren, als deze zijn ingesteld worden de zwembad configuraties in het geheugen van de MMI opgeslagen. De robot wordt door de fabriek met vooraf ingestelde specifieke standaard zwembadinstellingen geleverd die u kunt resetten. Zie Figuur 6: Hoofdmenu scherm en Aangepaste instellingen, op pagina 87.

4. INHOUD - DOLPHIN WAVE CADDY MONTAGE

Verwijder zorgvuldig alle artikelen uit de verpakking en controleer ze volgens de paklijst. De inhoud moet zijn:

• Documentatie en accessoires
- Niet-geassembleerde Caddy om de Dolphin Wave robot op te slaan en te vervoeren
- MMI-console
• Dolphin Wave robot en drijvende kabel
- Filterzakken:
2 fijn-poreuze filterzakken, vooraf geïnstalleerd in de Wave robot voor dagelijks gebruik
2 ultrafijne zakken voor fijne stofdeeltjes
2 los geweven filter zakken voor zwaarder afval
• Stroomtoevoer eenheid

montage instructies

Zie Figuur 1

1. Bevestig het handvat van de Caddy aan de onderkant met de bijgeleverde schroeven en moeren.
2. Plaats de Dolphin Wave robot voor de stroomtoevoer van de Caddy, zoals weergegeven in Figuur 1.
3. Plaats de opgerolde voedingskabel van de Dolphin Wave op de kabelstang van de Caddy en verwijder de sticker.
4. Verbind de MMI-communicatiekabel met de stroomtoevoer eenheid.
5. Verbind de drijvende kabel van de Dolphin Wave met de stroomtoevoer.
   Maak de verbindingsadapter stevig vast zodat er een solide elektriciteitsverbinding ontstaat.

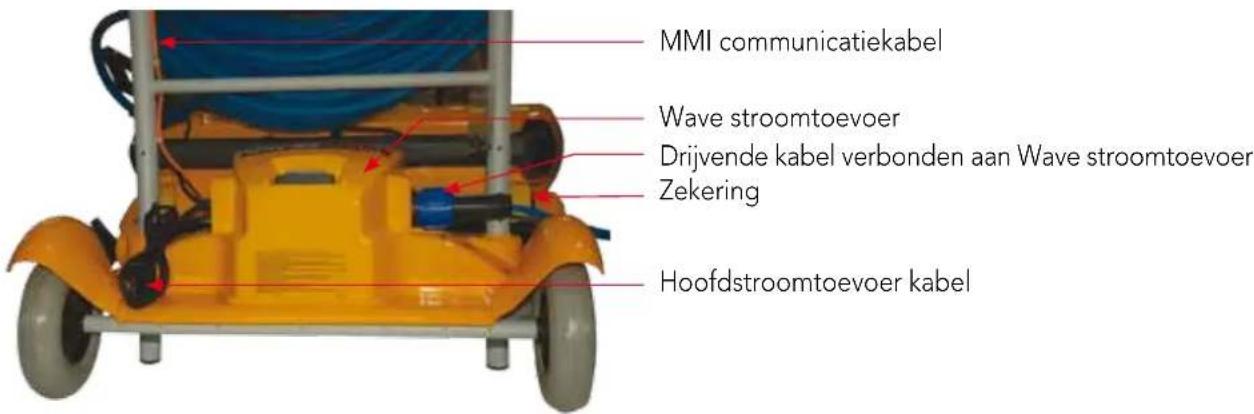

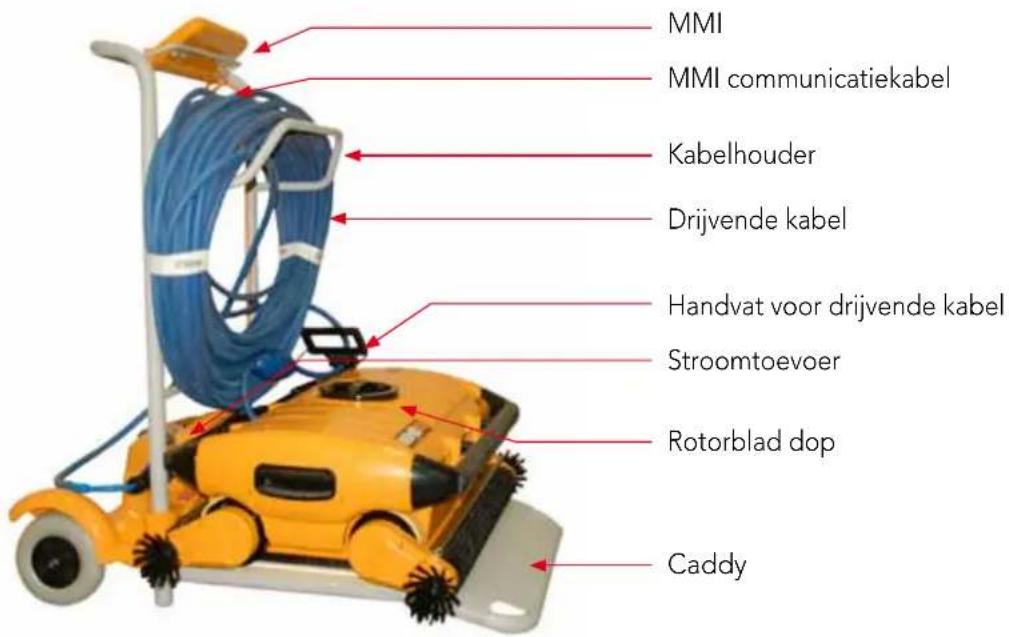

MMI MMI communicatiekabel Kabelhouder Drijvende kabel Handvat voor drijvende kabel Stroomtoevoer Rotorblad dop Caddy

MMI communicatiekabel Wave stroomtoevoer Drijvende kabel verbonden aan Wave stroomtoevoer Zekering Hoofdstroomtoevoer kabel

figuur 1: de dolphin Wave

5. MMI ALGEMENE OPMERKINGEN

• In deze gebruikershandleiding wordt de instructie druk op "Start" uitgevoerd door tegelijk op allebei de groene knoppen - ● - van de MMI te drukken (Figuur 2).
• De MMI is uitgerust met een screensaver die actief wordt na 5 minuten leeglooptijd. Druk eerst 'POOL' en daarna 'HOME' in om de MMI- console te ontgrendelen.
• Sommige opties in het MMI menu zijn per code geblokkeerd om onnodige instelveranderingen te voorkomen. De code is volgens de volgende sleutelvolgorde:

6. STANDAARD INSTELLINGEN VOOR SCHOONMAAKBEURT

In deze sectie wordt uitgelegd hoe u met de standaard instellingen voor een schoonmaakbeurt werkt. De robot wordt door de fabriek met vooraf ingestelde configuraties geleverd waardoor u gelijk met een schoonmaakbeurt van het zwembad kunt beginnen. Deze instellingen blijven in gebruik totdat de operator ze verandert.

Nadat u uw Dolphin Wave heeft geassembleerd, gaat u als volgt te werk om een zwembad een schoonmaakbeurt te geven:

1. Til het beschermdeksel van de MMI op.
2. Sluit de stroomtoevoer van de robot op de hoofdstroomtoevoer aan.
3. Schakel de stroomtoevoer in. Het MMI Wave scherm (Figuur 8) opent in het thuisvenster.
4. Plaats de Caddy met robot ongeveer 0,5–1,0 meter vanaf de rand van het zwembad met de aflopende rand naar het zwembad gericht, hierdoor ligt de drijvende kabel in de richting van de stroomtoevoer eenheid van de Dolphin Wave.
5. Wikkel de benodigde kabelhoeveelheid af volgens de afmetingen van het zwembad.

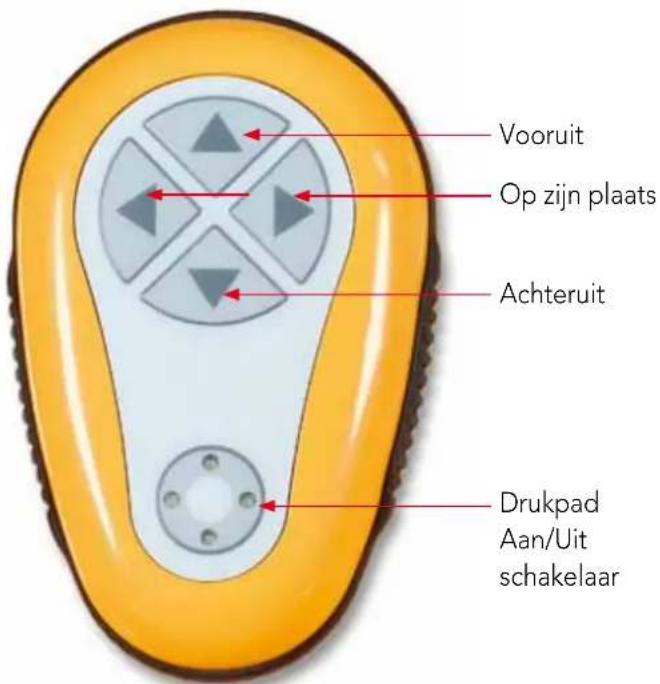

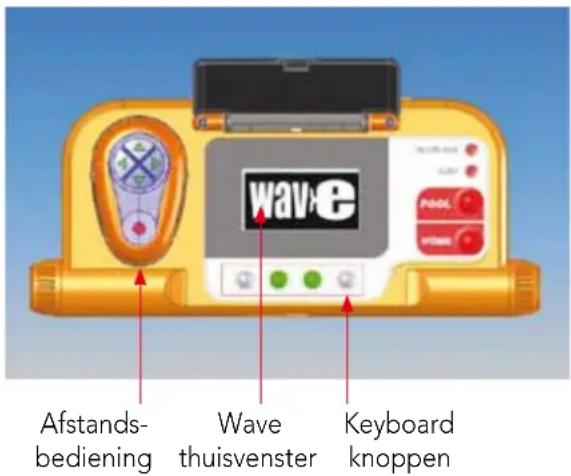

Afstands- bediening Wave thuisvenster Keyboard knoppen

Figuur 2: De MMI Dolphin Wave robot console

Een schoonmaakbeurt beginnen

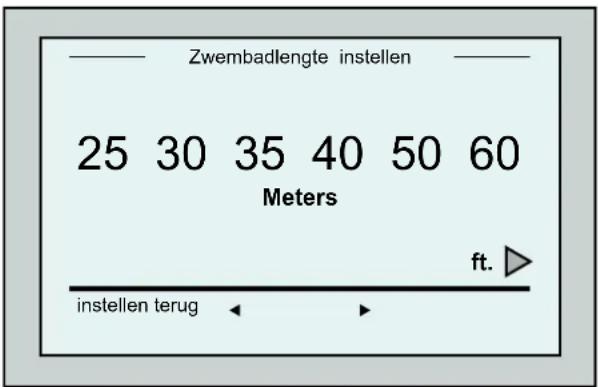

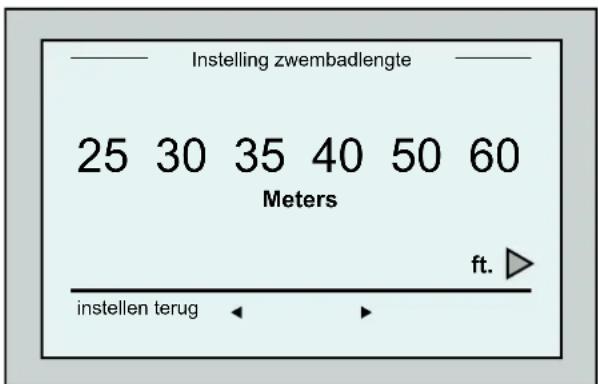

Instelling zwembadlengte 25 30 35 40 50 60 Meters ft. instellen terug ◀ ►

Figuur 3: Instelling zwembadlengte scherm

1. Druk op de MMI op 'POOL'. De robot begint naar het zwembad te bewegen en gaat het zwembad in totdat hij op de bodem staat.
2. Wacht totdat het scherm WAVE verschijnt.
3. Bij elke activering van de robot zal deze zich vertikaal met de muur van het beginpunt opstellen; de robot zal zich achterwaarts bewegen om zich recht op te stellen en gaat dan in rechte lijnen verder.
4. Druk op Start. Nu verschijnt op het scherm "Please select pool length" (Selecteer de lengte van het zwembad). Na 2 seconden verschijnt het scherm Instelling zwembadlengte.

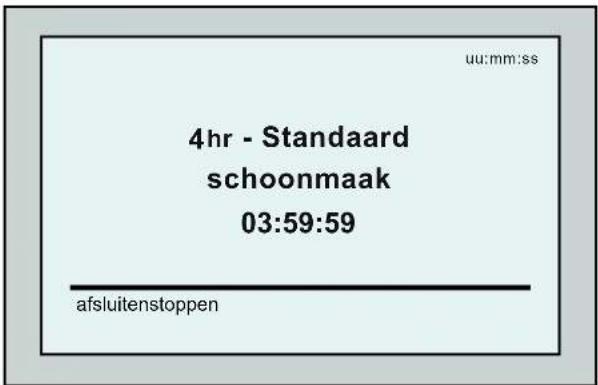

uu:mm:ss 4hr - Standaard schoonmaak 03:59:59 afsluitenstoppen

Figuur 4: Aftelscherm voor 4 uur sessie

1. De pijltjes ◀ ▶ selecteert u de gewenste zwembadlengte. Druk op Instellen. Voor afmetingen in feet scrollt u naar rechts met de ▶ pijl.
2. Druk op Start. De schoonmaakbeurt begint. De standaard fabrieksinstellingen worden gebruikt. Voor het wijzigen van de parameters, zie Bijkomstige zwembadprofielen configureren op pagina 89. De robot begint met de schoonmaakcyclus en op de MMI verschijnt het Aftelscherm (Figuur 4):

Het Aftelscherm laat zien dat 4 uur cyclustijd is geselecteerd en dat de overgebleven tijd 3 uur, 59 minuten en 59 seconden is.

Aan het einde van de schoonmaakbeurt stopt de robot automatisch.

Om de robot uit het zwembad te halen volgt u de uitleg De robot uit het zwembad verwijderen op pagina 86.

Om niet toegestane wijzigingen van de MMI instellingen te vermijden, kan het MMI keyboard worden vergrendeld:

In het Aftelscherm, druk op Afsluiten (Figuur 4).

Om het keyboard te ontsluiten drukt u op 'POOL' en daarna op 'HOME'.

7. DE ROBOT UIT HET ZWEMBAD VERWIJDEREN

1. Druk op 'HOME'.
   De robot begint naar de richting van de drijvende kabel te bewegen.
2. Terwijl u de drijvende kabel vasthoudt trekt u voorzichtig de robot naar boven in de richting van de Caddy. Als het de rand van het zwembad heeft bereikt trekt u voorzichtig aan de kabel totdat het handvat van de drijvende kabel tevoorschijn komt. Grijp het handvat vast en trek de robot uit het water. De robot schakelt automatisch uit. Met de afstandsbediening kunt u de robot naar de Caddy sturen.

Handmatige stopcontrole

Indien gewenst kunt u de robot tijdens de schoonmaakbeurt stoppen.

1. Druk op het aftelscherm (Figuur 4), op Stoppen. Op het MMI scherm verschijnt het bericht: "Stopping robot – please wait" (robot stopt – wachten a.u.b.). Na 5 seconden verschijnt het Handmatig stoppen scherm (Figuur 5).

2. Om de schoonmaakbeurt helemaal te stoppen drukt u op Afsluiten. Het MMI display gaat weer naar het Wave scherm terug.

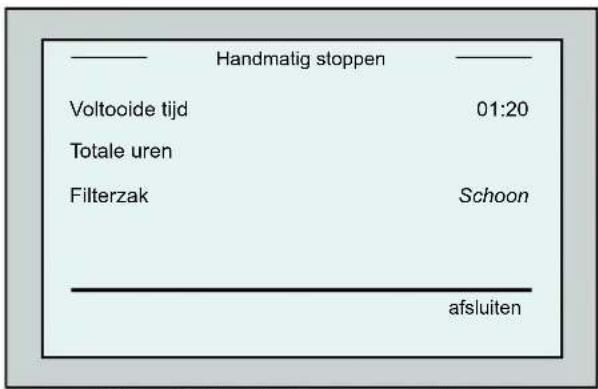

Handmatig stoppen Voltooide tijd 01:20 Totale uren Schoon Filterzak afsluiten

Figuur 5: Handmatig stoppen scherm

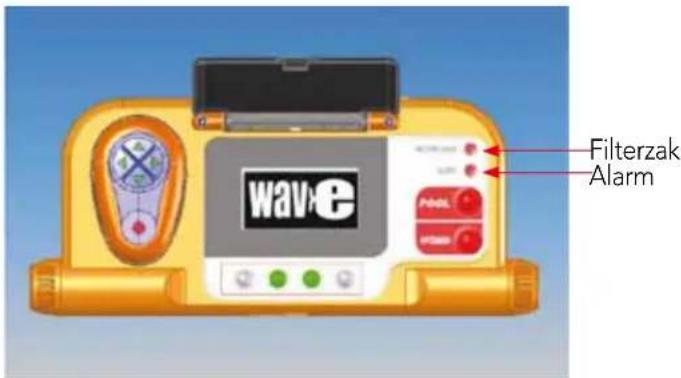

MMI Alarmen

Filterzak: de LED licht op als de filterzak vol is en moet worden vervangen/ schoongemaakt aan het einde van de schoonmaakcyclus. Dit hoeft de werking niet onmiddellijk te stoppen. LED-indicatie zal automatisch resetten bij de volgende werkbeurt met een schone zak.

Alarm: LED zal oplichten als foutindicatie waardoor de robot stopt met werken. Controleer de robot om het probleem te vinden en vervolg met schoonmaken. Als de fout aanhoudend is verschijnen details van de specifieke fout op het MMI-scherm. Zie Problemen oplossen, aan het eind van deze handleiding.

Wave Filterzak Alarm

Los geweven filterzakken worden als optie bijgeleverd en worden gebruikt om grof vuil in op te zuigen. Deze moeten ook worden gebruikt bij zandophopingen in het zwembad.

8. AANGEPASTE INSTELLINGEN

De Dolphin Wave robot wordt bestuurd vanaf de MMI console. U kunt de instellingen van de robot aanpassen aan het specifieke type zwembad dat moet worden schoongemaakt. Er kunnen 4 verschillende zwembad configuraties voor toekomstig gebruik in het MMI-geheugen worden ingesteld en opgeslagen.

Als u het zwembadprofiel heeft geconfigureerd kunt u ook de schoonmaak cyclustijd en de uitsteltijd instellen voordat de robot aan de schoonmaak cyclustijd begint. De procedure om nog meer zwembadprofielen te configureren wordt uitgelegd in Bijkomstige zwembadprofielen configureren op pagina 89.

De MMI keyboard procedures worden in de volgende sectie beschreven.

MMI Operaties

Gebruik de controleknoppen ⚙️ ⚙️ ⚙️ , van het MMI onder het scherm om de verschillende commando's te activeren.

Gebruik de MMI functies die in de verschillende schermdisplays verschijnen om tussen de schermen te navigeren en de software te configureren.

MMI functies:

Command	Description
Menu	Druk op het (Wave scherm) op Menu om het hoofdmenu weer te geven
▲	Scroll naar boven
▼	Scroll naar beneden
↓ Start ↓	Druk tegelijkertijd op beide groene knoppen om de zwembadschoonmaak te beginnen
Selecteren	Druk op Selecteren om uw selectie te bevestigen nadat u de scroll-knoppen heeft gebruikt
Aanpassen	Druk op Aanpassen om de instellingen te veranderen nadat u een selectie heeft gemaakt
Terug	Druk op Terug om naar het vorige scherm terug te gaan
Afsluiten	Druk op Afsluiten om naar het Wave scherm terug te gaan

De parameters van de robot definiëren:

1. Schakel de stroomtoevoer in. Het MMI Wave scherm opent in het thuisvenster.
2. Druk op Menu om het Hoofdmenu te openen (Figuur 6).

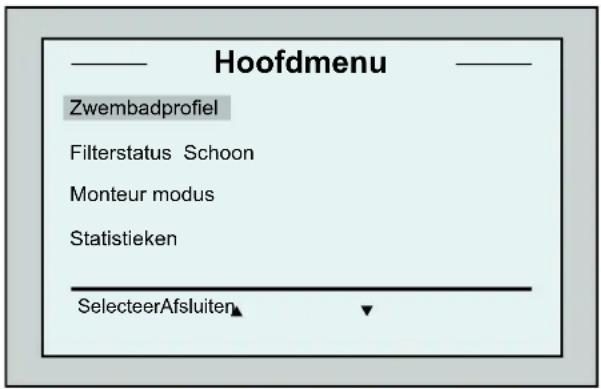

Hoofdmenu Zwembadprofil Filterstatus Schoon Monteur modus Statistieken SelecteerAfsluiten

Figuur 6: Hoofdmenu scherm

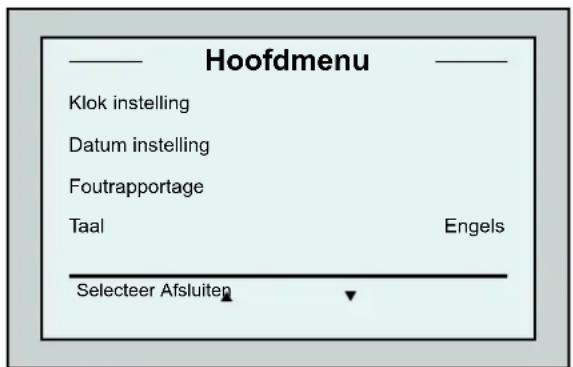

Hoofdmenu Klok instelling Datum instelling Foutrapportage Taal Engels Selecteer Afsluiten

Figuur 7: Tweede Hoofdmenu scherm

Er zijn 2 Hoofdmenu schermen, u bereikt het tweede scherm door op de naar beneden pijl ▼ te drukken. Na "Statistieken", scrollt u naar beneden naar het Tweede Hoofmenu scherm (Figuur 7).

Hoofdmenu parameters

Het Hoofdmenu en de parameters worden in onderstaande tabel beschreven:

Parameter	Beschrijving
Zwembadprofiel	Druk op Selecteer om naar het scherm Zwembadprofiel te gaan.Als u Zwembadprofiel selecteert opent het scherm Zwembadprofiel met 4 verschillende zwembadtypes. Zwembad A is de standaard instelling.
Filter status Geeft de conditie van de filter aan.Schoon:de filterzak kan worden gebruiktVol:verwissel/maak de filterzak schoonHet waarschuwingslampje van de 'Filter bag' op de console geeft ook aan dat de filterzak moet worden vervangen/schoongemaakt.
Monteur modus Scherm voor de monteur met beperkte toegang.
Statistieken	Druk op Selecteren om gegevens over het gebruik van de robot te zien.

Tweede Hoofdmenu scherm parameters

Parameter	Beschrijving
Klokinstelling	Druk op Selecteren om de klokinstellingen en de 12/24 uur modus in te stellen.
Datum instellen Scherm om de datum in te stellen.
Foutrapport Toont informatie voor de servicemonteur.
Taal Taal interface modus.

Om terug te gaan naar Engels of naar een andere taal houdt u de "menu" knop van het Wave scherm 3-4 seconden ingedrukt.

9. BIJKOMSTIGE ZWEMBADPROFIELEN CONFIGUREREN

Zoals eerder is aangegeven kan de Dolphin Wave voor 4 verschillende zwembadtypes worden geconfigureerd. De geconfigureerde instellingen worden in het geheugen van de MMI opgeslagen. In deze sectie wordt beschreven hoe nog meer zwembadinstellingen worden geconfigureerd.

Om een nieuwe zwembadconfiguratie in te stellen doet u het volgende:

1. Ga naar het Wave scherm. "Zwembad A" wordt als de huidige standaard gedefinieerde instelling aangegeven zoals aangetoond in Figuur 8.

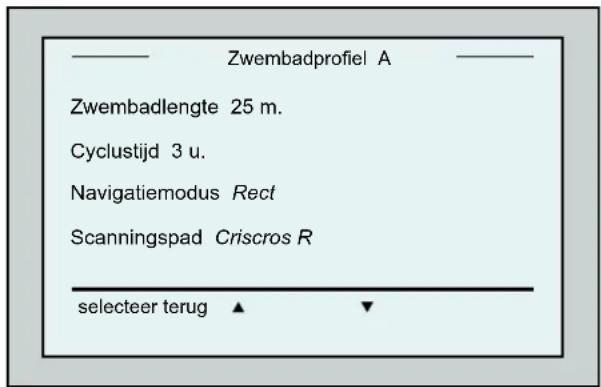

2. In het Wave scherm drukt u op Zwembad A. Het scherm Zwembadprofiel opent (Figuur 9).

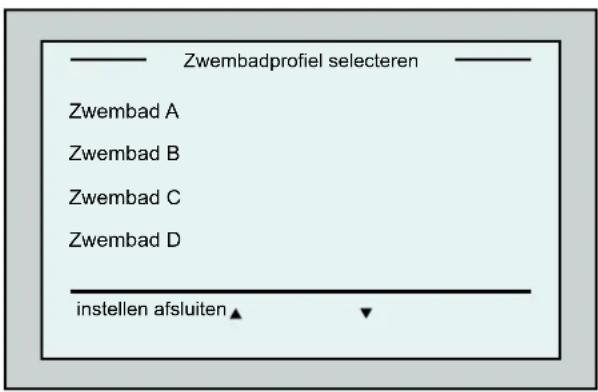

Zwembadprofiel selecteren Zwembad A Zwembad B Zwembad C Zwembad D instellen afsluiten▲ ▼

Figuur 9: Zwembadprofielscherm

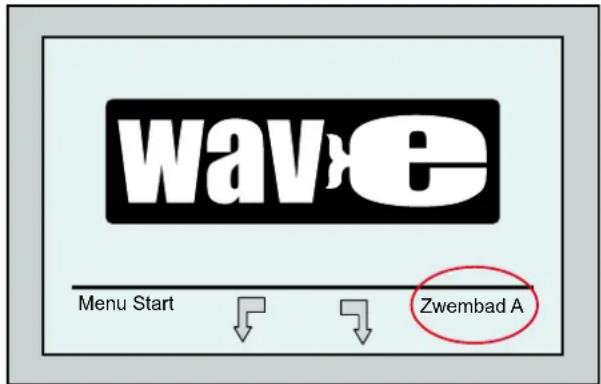

wave Menu Start Zwembad A

Figuur 8: Wave scherm met zwembad A als standaard instelling

1. To Om een tweede zwembadprofiel te selecteren scrollt u naar Zwembad B en drukt u op Select.
   Het Wave scherm toont automatisch dat Zwembad B het huidig gedefinieerde zwembad is.
2. Om de zwembaden B, C en D te configureren vervolgt u met Stap 1 van De eerste Schoonmaakbeurt, op pagina 85.

Om naar eerder gedefinieerde zwembadinstellingen te gaan:

1. In het Wave scherm drukt u op de huidige weergegeven zwembad instelling aan de rechterkant van het scherm (zie Figuur 8) om het Zwembadprofiel scherm te openen.
2. Scroll naar het gewenste zwembad en druk op Selecteer. Het Wave scherm verschijnt met de gekozen zwembad instelling.

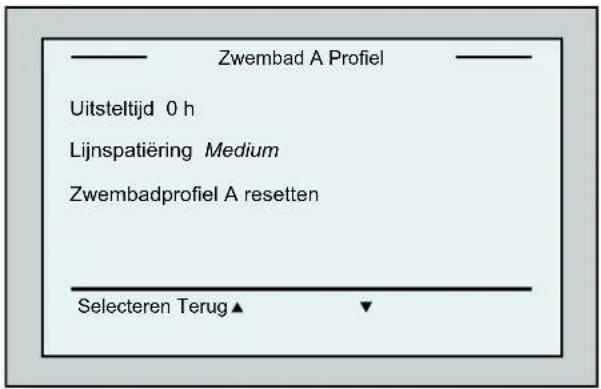

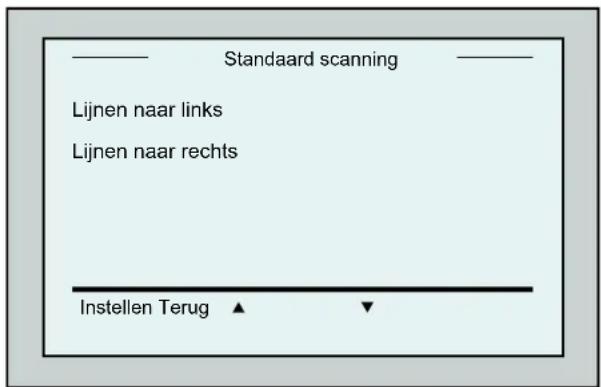

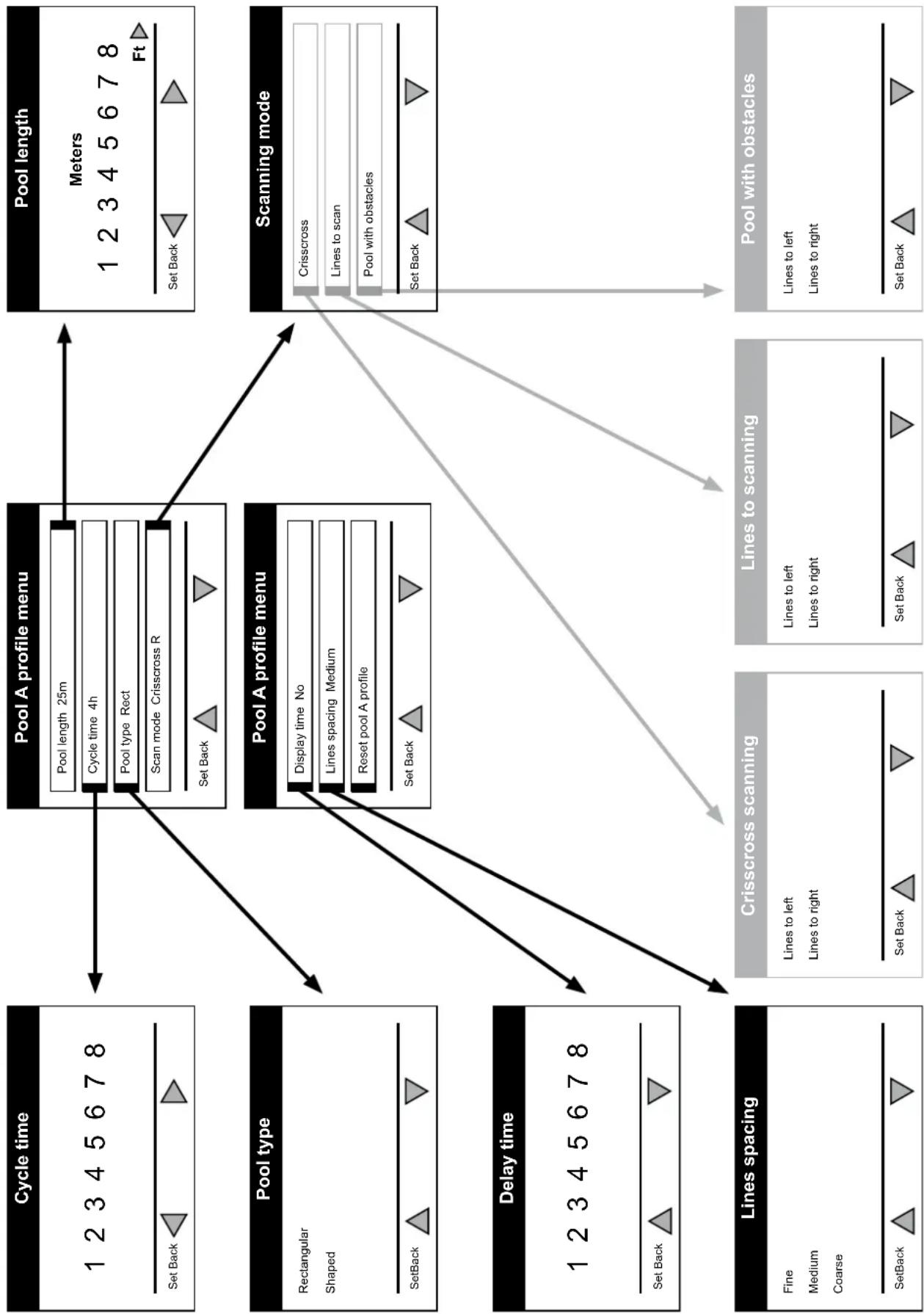

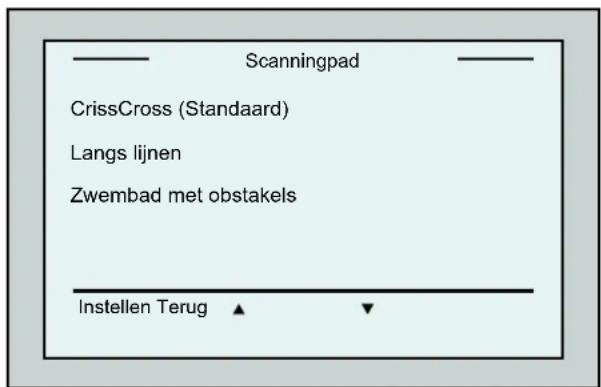

Handmatige procedure om zwembadprofielen te configuren
