Tipo de produto	Robô limpador de piscina
Marca	Dolphin
Modelo	PROX 2
Profundidade mínima	0,80 m
Profundidade máxima	5 m
Proteção do motor	IP 68
Fonte de alimentação	Entrada 100-250 V CA, 50-60 Hz, 180 W, saída <30 V CC, IP 54
Cabo de flutuação	Incluso
Escovas	Escova Wonder e anéis Wonder
Controle remoto	Com painel de controle, indicador de recepção de rádio e carga das baterias
Modos de limpeza	Padrão, Ultra-limpo, Somente fundo, Somente paredes
Ciclos de limpeza	Rápido (4 h), Eficiente (6 h), Extra (8 h)
Temporização	0 h, 1 h, 2 h
Indicador do saco filtrante	Luz vermelha (piscando: parcialmente cheio, contínua: cheio)
Manutenção do filtro	Limpeza com mangueira de água; lavagem na máquina programa delicados
Manutenção das escovas	Enxágue com mangueira de água
Limpeza do impulsor	Abrir e remover os detritos após desconectar
Segurança	Usar fonte original; tomada protegida por disjuntor; fonte a 3 m da borda; não entrar na piscina durante funcionamento; desconectar antes da manutenção
Armazenamento fora de temporada	Esvaziar a água, limpar o filtro, rebobinar o cabo sem dobras, armazenar em local protegido sobre o carrinho ou virado para baixo, temperatura 5-45°C
Condições de água exigidas	Cloro máx 4 ppm, pH 7,0-7,8, temperatura 6-34°C, NaCl máx 5000 ppm

Perguntas frequentes - PROX 2 DOLPHIN

Como usar o controle remoto?

O controle remoto possui dois modos: automático e manual. Pressione o botão Ligar/Desligar para iniciar no modo manual. Use as setas direcionais para controlar o robô. Para mudar para o modo automático, pressione o seletor Manual/Automático e ajuste os parâmetros (ciclo, temporização, modo de limpeza).

O que significa a luz vermelha na fonte de alimentação?

A luz vermelha indica o estado do saco filtrante: se piscar, o saco está parcialmente cheio; se ficar acesa continuamente, o saco está cheio e deve ser esvaziado e limpo. Após a limpeza, pressione o botão Reset se a luz não apagar.

Como limpar o filtro?

Remova o saco de filtragem e enxágue-o com uma mangueira de água. Recomenda-se lavá-lo periodicamente na máquina de lavar com um programa para tecidos delicados.

Como fazer a manutenção do robô?

Após cada uso, limpe o saco filtrante e enxágue as escovas. Verifique regularmente o impulsor e remova os detritos eventuais. Para o cabo, estenda-o ao sol para eliminar as dobras.

O que fazer se o robô não funcionar?

Verifique se a fonte de alimentação está conectada e ligada, se o controle remoto tem baterias carregadas e se o robô está bem imerso. Se o problema persistir, consulte o manual para os procedimentos de solução de problemas.

Quais são os modos de limpeza disponíveis?

Os modos são: Padrão (fundo e paredes), Ultra-limpo (aspiração mais potente, movimento mais lento), Somente fundo e Somente paredes. O ajuste padrão é Padrão.

Como ajustar a temporização?

Use o controle remoto para escolher uma temporização de 0, 1 ou 2 horas. A temporização permite adiar o início do ciclo para deixar as impurezas depositarem.

Quais são as precauções de segurança?

Use apenas a fonte de alimentação fornecida. A tomada deve ser protegida por um disjuntor de fuga à terra. Coloque a fonte de alimentação a pelo menos 3 m da borda da piscina. Não entre na água quando o robô estiver funcionando. Desconecte a alimentação antes de qualquer manutenção.

Como armazenar o robô fora de temporada?

Esvazie a água do robô, limpe cuidadosamente o saco filtrante e coloque-o de volta. Rebobine o cabo sem fazer dobras. Armazene o robô em um local protegido, sobre seu carrinho ou virado para baixo, a uma temperatura entre 5°C e 45°C.

Quais são as condições de água recomendadas?

O robô funciona em água contendo no máximo 4 ppm de cloro, pH entre 7,0 e 7,8, temperatura de 6 a 34°C e teor de sal (NaCl) máximo de 5000 ppm.

MANUAL DE UTILIZADOR PROX 2 DOLPHIN

PT Instrução de operação

Dolphin PROX 2 Gyro limpador de piscinas...... p. 61-70

Instrução en de operação

Conteúdo

1. INTRODUÇÃO....62
2. ESPECIFICAÇÕES....62
3. AVISOS E PRECAUÇÕES....62

3.1. Avisos....62
3.2. Precauções 62

1. PEÇAS DO ASPIRADOR DE PISCINA....63
2. UTILIZAR O ASPIRADOR DE PISCINA....64

5.1.Instalação....64
5.2. Colocar o aspirador na piscina....65
5.3. Retirar o aspirador da piscina....65
5.4. Manutenção ....66
5.5. Armazenamento fora de época ....67

1. FONTE DE ALIMENTAÇÃO....68

2. CONTROLO REMOTO (RCU) 69

CADDY MONTAGEM 81

Dolphin PROX 2 Gyro limpador de piscinas

Instrução de operação

1. INTRODUÇÃO

Obrigado por ter adquirido um aspirador de piscina robótico da Maytronics.

Temos a certeza que o seu aspirador de piscina robótico da Maytronics lhe irá proporcionar uma limpeza fiável, conveniente e eficiente da sua piscina. A sua filtração fiável em todas as condições da piscina, escovação ativa e a escova de ascensão para todas as superfícies melhoram a higiene da piscina ao máximo.

Os aspiradores de piscina robóticos da Maytronics proporcionam uma tecnologia de limpeza avançada, desempenho de longa duração e fácil manutenção. Você e a sua família terão toda a liberdade para desfrutar uma natação com plena confiança de que a sua piscina está completamente limpa.

2. ESPECIFICAÇÕES

• Utilize apenas a fonte de alimentação fornecida (original)
• Certifique-se de que a tomada elétrica está protegida por um interruptor de falta de terra ou um interruptor de fuga à terra
• Mantenha a fonte de alimentação fora das poças de água
• Coloque a fonte de alimentação pelo menos a 3 m /10 ft da borda da piscina
• Não entre na piscina enquanto o aspirador de piscina estiver a funcionar
• Desligue a fonte de alimentação da tomada antes de qualquer atividade de manutenção

3.2. Precauções

Quando não estiver a utilizar o aspirador de piscina, guarde-o no Caddy, numa zona de sombra. Use o aspirador de piscina apenas nas seguintes condições de água:

Cloro: Máx. 4 ppm
pH 7,0 – 7,8
Temperatura: 6–34 °C (43–93 °F)
NaCl Máximo = 5000 ppm

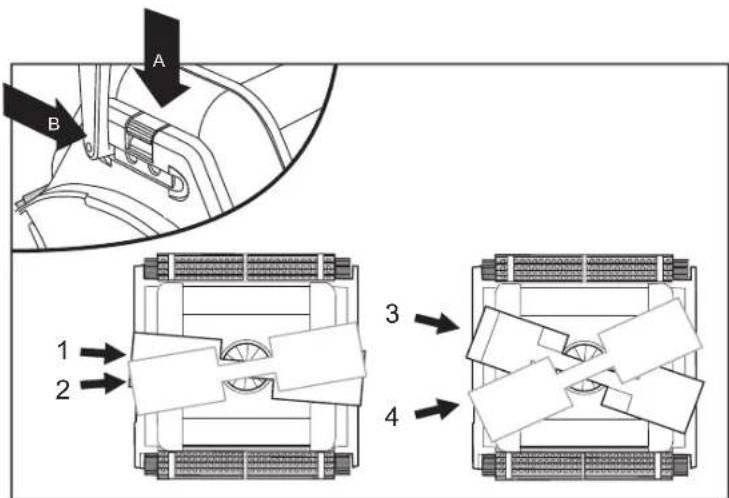

Mude a posição diagonal da alça para movimento lateral da linha de flutuação.

Para ajustar o ângulo da alça:

A. Pressione a trava para baixo e segure-a nesta posição.
B. Mova a alça para a posição desejada e solte a trava para manter a alça no lugar.

5.2. Colocar o aspirador na piscina

Se a escova Wonder / anéis Wonder estiverem secos, mergulhe-os em água até amaciarem.

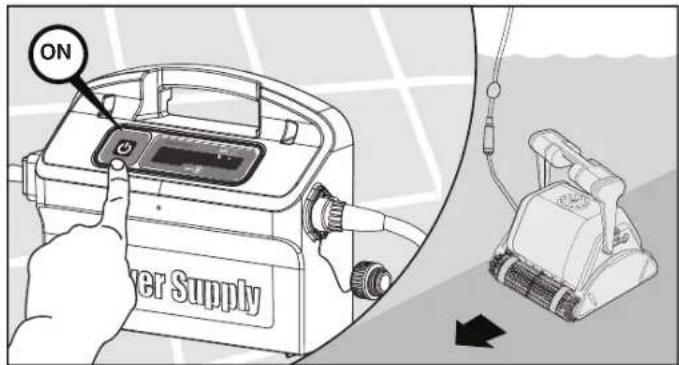

Sacudir o robô lateralmente ou virar de cima para baixo para liberar ar confinado. Deixe-o afundar até ao fundo da piscina.

Ligue (ON) a fonte de alimentação

5.3. Retirar o aspirador da piscina

O robô desligará automaticamente no fim do ciclo de limpeza.

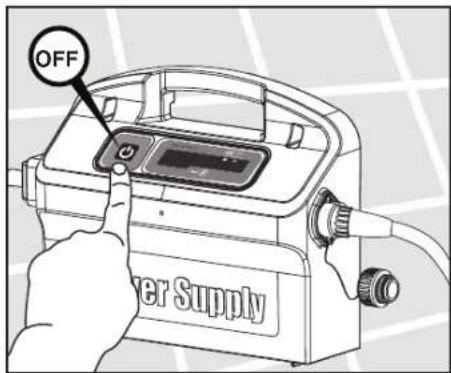

Desligue (OFF) e retire a ficha da fonte de alimentação

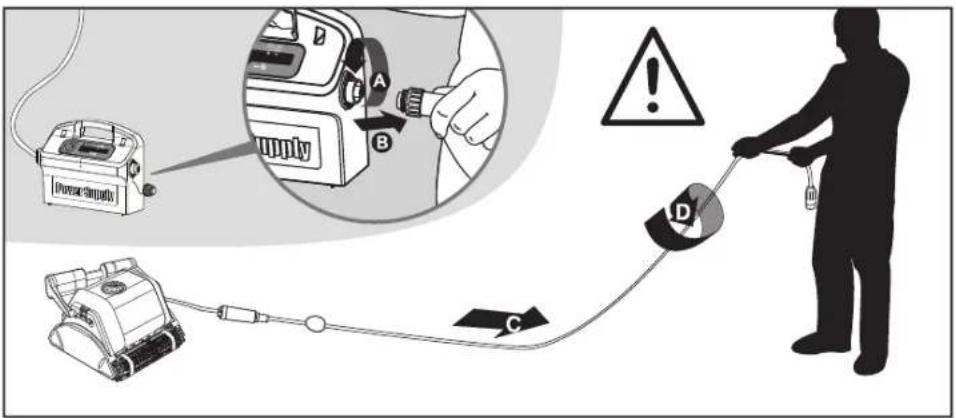

Utilizando o cabo flutuante, traga o aspirador até à borda da piscina.

NÃO RETIRE O ASPIRADOR DA PISCINA UTILIZANDO O CABO

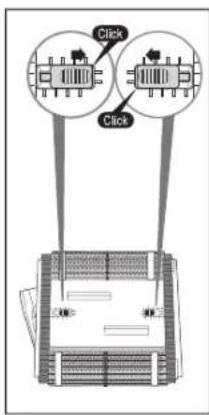

5.4. Manutenção

Limpe o saco de filtro com uma mangueira. Limpar periodicamente as escovas com uma mangueira.

Recomenda-se lavar periodicamente o saco de filtragem em uma máquina de lavar. Utilize o programa de limpeza sintética.

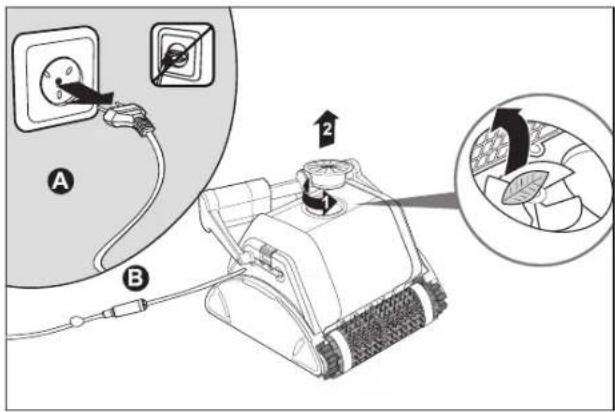

Desligue a fonte de alimentação da tomada

Se observar detritos presos no impulsor, abra-o e remova os detritos.

Para remover os torções deve esticar o cabo completamente e deixá-lo exposto ao sol por pelo menos um dia.

Se o aspirador de piscina não for utilizado por um longo período, execute as seguintes fases de armazenamento:

• Certifique-se que não permanece nenhuma água no aspirador de piscina
• Limpe cuidadosamente o saco de filtro e insira-o na sua posição
• Enrole o cabo de modo a que fique sem torções e coloque-o sobre o Caddy

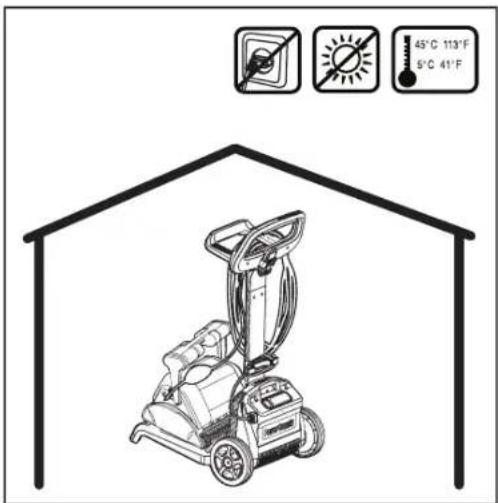

• Armazene o aspirador de piscina numa área protegida, no seu Caddy ou simplesmente virado ao contrário

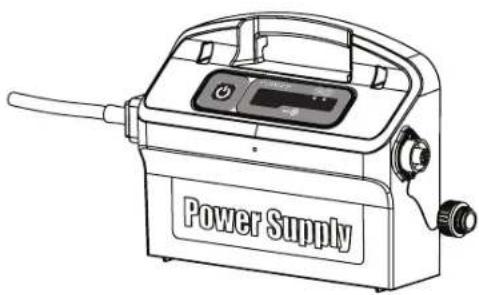

6. FONTE DE ALIMENTAÇÃO

Fonte de Alimentação com Modo de Câmbio Digital, com bolso de filtro cheio e indicador de atraso.

• Input - 100-250 AC Volts
- 50-60 Hertz
• 180 Watt
• Output - <30 VDC
IP 54

Indicador do saco de filtro cheio e botão Reset

A fonte de alimentação é equipada com um indicador do estado do saco do filtro.

O LED vermelho indica duas condições do filtro.

• Quando está piscando – o saco do filtro está parcialmente bloqueado.
• Quando está aceso – o filtro está bloqueado e deve ser esvaziado e limpo.

Se o LED não se apaga depois do saco de filtro ter sido esvaziado e limpo, pressione o botão Reset enquanto o robô estiver funcionando.

A fonte de alimentação está equipada com um indicador de atraso que indica se a opção de atraso está ativada (através da unidade de controle remoto).

7. CONTROLO REMOTO (RCU)

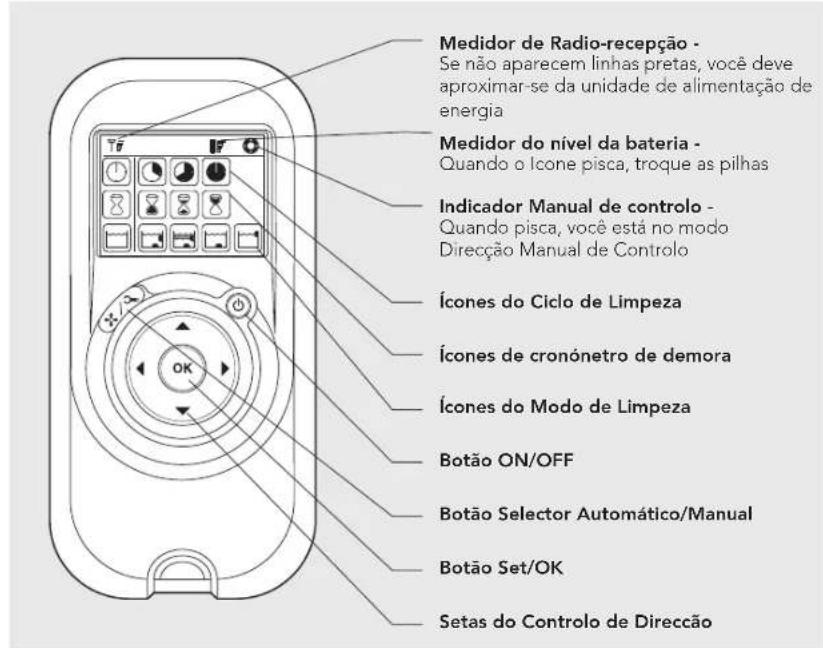

O Painel de Controlo da Unidade de Controlo Remoto

A RCU oferece dois modos de operação – Modo Automático e Modo Manual de Controlo de direcção.

No modo Automático, todos os parâmetros de limpeza podem ser modificados.

No modo Manual de direcção, a direcção do Limpador de Piscinas pode ser controla da manualmente.

Modo Manual de Controlo de Direcção

1. Pressione o botão ON/OFF uma vez - A RCU iniciará no modo Manual de Controlo de Direcção.2. Para controlar manualmente a direcção do limpador, use as setas de controlo de direccão (ver à direita).

Sair do Modo Manual de Controlo de Direcção e Configurar o Modo Automático

	1. Para sair do modo Manual de controlo de direcção, pressione o botão de Seleção Manual/Automático apenas UMA VEZ.2. O ecrã digital ilumina-se e três linhas de ícones de função aparecem no modo pré-determinado.
	1. Para modificar os parâmetros pressione as setas para cima e para baixo. Para escolher a configuração dos parâmetros, use as setas da direita ou da esquerda.2. Quando obtiver a função desejada, pressione o botão Set/OK.

Primeiro pressione o botão de seleção Manual/Automático, depois configure de acordo com a tabela seguinte:

Indicador do Ciclo de LimpezaEste determina o tempo do ciclo de limpeza. A RCU permite escolher entre as opções seguintes.	RápidoCiclo de 4 horas	Eficiente (Configuração prédeterminada)Ciclo de 6 horas para uso diário	ExtraCiclo de 8 horas
Indicador do Tempo de Início RetardadoEste determina quando o limpador de piscina começa a operar. Um início retardado permite que a sujidade se deposite no fundo da piscina.	Inicio imediato (Configuração prédeterminada)	Início Retardado em Uma Hora	Início Retardado em Duas Horas
Indicador da Acção de LimpezaPermite a escolha entre as opções seguintes.	PadrãoLimpeza de piso e parede.(Configuração prédeterminada)	Ultra-limpoMaior sucção e movimento mais lento.(piso e parede)	Somente PisoLimpa somente o piso e as cavidades.	Somente ParedesLimpa somente as paredes e a linha de água.

Nota:

• Depois de decorridos 2 minutos, se nenhum botão for pressionado, a Unidade de Controlo Remoto desliga-se e o Limpador de Piscina continua a operar na configuração anterior.
• Quando as opções "Ultra-Limpo" e "Somente Paredes" concluem os seus ciclos, a Limpador de Piscina retorna à configuração pré-estabelecida.
