Premier - Saugroboter DOLPHIN - Kostenlose Bedienungsanleitung

Produkttyp	Poolreinigungsroboter
Marke	Dolphin
Modell	Premier (Classic 5 / Top 5)
Motorschutz	IP 68
Mindesttiefe	0,80 m
Maximale Tiefe	5 m
Stromversorgung	100-250 V AC, 50-60 Hz, 180 W
Ausgangsspannung	< 30 V DC, IP 54
Empfohlene Wassertemperatur	6 bis 34 °C
Empfohlener pH-Wert	7,0 - 7,8
Maximaler Chlorgehalt	4 ppm
Maximaler NaCl-Gehalt	5000 ppm
Bürstentypen	Kombibürste (Standard), PVC-Bürste (optional), Wonder-Bürste (optional)
Filteroptionen	Filterpatronen, Ultrafeinfilter, Filtersack
Verfügbare Reinigungszyklen	Schnell (2h), Effizient (3h), Extra (4h)
Reinigungsmodi (Top 5)	Standard, Ultra-Rein, Nur Boden, Nur Wände
Timer-Funktion (Top 5)	Sofort, 1 Stunde, 2 Stunden
Fernbedienung (Top 5)	Mit digitalem Display und manuellen/automatischen Steuerungen
Sack voll Anzeige (Top 5)	Rote LED blinkt (teilweise voll), leuchtet dauerhaft (voll)
Empfohlene Wartung	Filterpatronen nach jedem Zyklus reinigen, Bürsten ausspülen, Filtersack maschinenwaschbar (Schonprogramm)
Außerhalb der Saison lagern	Senkrecht auf Caddy oder umgedreht auf dem Boden, geschützt vor Sonne und Feuchtigkeit, zwischen 5 und 45 °C
Mindestabstand des Netzteils vom Beckenrand	3 m

Häufig gestellte Fragen - Premier DOLPHIN

Was ist die minimale und maximale Wassertiefe für den Dolphin Premier?

Der Roboter arbeitet in einer Wassertiefe zwischen 0,80 m (Minimum) und 5 m (Maximum).

Welche chemischen Voraussetzungen muss das Wasser für den Reiniger erfüllen?

Das Wasser muss einen pH-Wert zwischen 7,0 und 7,8, einen maximalen Chlorgehalt von 4 ppm, einen maximalen NaCl-Gehalt von 5000 ppm und eine Temperatur zwischen 6 und 34 °C haben.

Wie installiere ich das Schwimmkabel am Netzteil?

Führen Sie das Schwimmkabel in den Stecker ein, richten Sie die Kerbe an der Nut der Buchse aus, und drehen Sie es dann im Uhrzeigersinn, um es zu verriegeln.

Was tun, wenn der Roboter beim Einsetzen ins Wasser nicht sinkt?

Schütteln Sie den Roboter sanft seitlich oder von oben nach unten, um eingeschlossene Luftblasen zu lösen, und lassen Sie ihn dann auf den Grund sinken.

Wie entnehme ich den Roboter nach dem Zyklus aus dem Pool?

Schalten Sie das Netzteil aus und ziehen Sie den Stecker. Ziehen Sie den Roboter mit dem Schwimmkabel zum Beckenrand und fassen Sie ihn am Griff, um ihn herauszunehmen. Ziehen Sie niemals am Kabel.

Wie oft muss ich die Filterpatronen reinigen?

Es wird empfohlen, die Patrone nach jedem Zyklus zu reinigen, um eine optimale Leistung zu erhalten.

Wie reinige ich den Filtersack?

Reinigen Sie den Sack mit einem Wasserschlauch. Gelegentlich können Sie ihn in der Maschine im Schonwaschgang waschen.

Was tun, wenn die rote LED am Netzteil nach der Filterreinigung weiterhin leuchtet?

Drücken Sie die RESET-Taste, während der Roboter läuft. Wenn die LED weiterhin leuchtet, überprüfen Sie, ob der Filtersack sauber ist.

Wie verwende ich die Fernbedienung im manuellen Modus (Top 5)?

Drücken Sie einmal die Ein/Aus-Taste. Die Fernbedienung startet im manuellen Modus; verwenden Sie die Pfeiltasten, um den Roboter zu steuern. Um in den Automatikmodus zurückzukehren, drücken Sie den Moduswahlschalter.

Wie lagere ich den Roboter im Winter?

Lassen Sie das Wasser ab, reinigen Sie den Sack und wickeln Sie das Kabel knitterfrei auf. Lagern Sie den Roboter senkrecht auf seinem Caddy oder umgedreht auf dem Boden, an einem temperierten Ort (5-45 °C) geschützt vor Sonne und Feuchtigkeit.

BEDIENUNGSANLEITUNG Premier DOLPHIN

DE Bedienungsanleitung s. 41-50

1. EINFÜHRUNG......42
2. TECHNISCHE BESCHREIBUNG....42
3. WARNUNGEN UND SICHERHEITSHINWEISE....42

3.1 Warnungen....42
3.2 Sicherheitshinweise 42

1. POOLREINIGER-TEILE....43

2. VERWENDUNG DES POOLREINIGERS....44

5.1 Einstellung....44

5.2 Einsetzen des Poolreinigers in den Pool....45

5.3 Entnahme des Poolreinigers aus dem Pool....45
5.4 Wartung....46
5.5 Lagerung außerhalb der saison....47

1. STROMVERSORGUNG - nur für modell Top 5 ....48

2. FERNBEDIENUNGSEIHEIT - nur für modell Top 5......49

CADDY MONTAGE....71

Dolphin Classic 5 / Top 5 Roboter - Poolreinger

Bedienungsanleitung

1. EINFÜHRUNG

Vielen Dank, dass Sie einen Maytronics Roboter-Poolreiniger erworben haben.

Wir sind sicher, dass Ihr Maytronics Roboter-Poolreiniger für verlässliche, bequeme und kostengünstige Poolreinigung sorgen wird. Seine verlässliche Filterung unter allen Poolbedingungen, das aktive Abbürsten und die die gesamte Fläche erreichende Bürste erhöhen maximal die Pool-Hygiene.

Der Roboter-Poolreiniger von Maytronics bietet hochentwickelte Reinigungstechnologie, dauerhafte Leistung und einfache Wartung. Sie und Ihre Familie können das Bad in der Gewissheit eines vollkommen sauberen Pools genießen.

2. TECHNISCHE BESCHREIBUNG

Motorschutz: IP 68

Mindesttiefe: 0.80m/2.6ft

Höchsttiefe: 5m/16.4ft

3. WARNUNGEN UND SICHERHEITSHINWEISE

3.1 Warnungen

• Nur das Original-Stromversorgungsgerät verwenden
• Stellen Sie sicher, dass die Steckdose durch einen FI-Schutzschalter (GFI) oder einen Fehlerstromschutzschalter (ELI) geschützt ist
  • Halten Sie das Stromversorgungsgerät von stehendem Wasser fern
• Positionieren Sie das Stromversorgungsgerät mindestens 3m/10ft vom Poolrand entfernt
  • Gehen Sie nicht in den Pool, solange der Poolreiniger arbeitet
• Stecken Sie das Stromversorgungsgerät aus, bevor Sie Wartungsarbeiten durchführen

3.2 Sicherheitshinweise

Wenn Sie den Poolreiniger nicht verwenden, lagern Sie ihn auf dem Caddy an einem schattigen Platz. Verwenden Sie den Poolreiniger nur bei folgenden Wasserbedingungen:

Chlor Maximal 4 ppm

pH 7,0 - 7,8

Temperatur 6 – 34°C / 43-93°F

NaCl Maximum = 5000 ppm

4. POOLREINIGER-TEILE

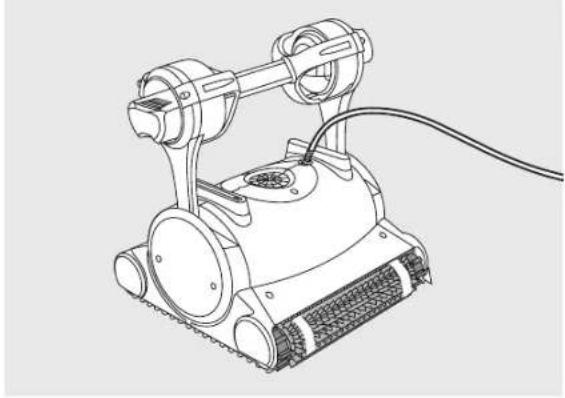

▶Roboter-Poolreiniger Modell Classic 5

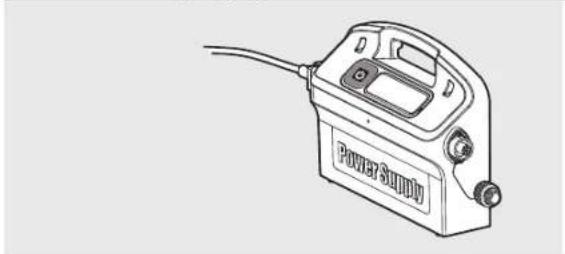

▶ Stromversorgungsgerät

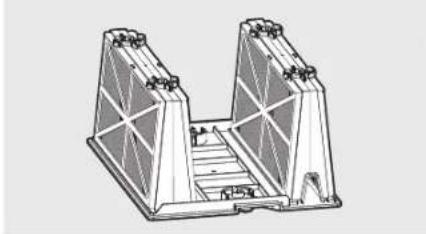

▶ Filtervarianten
Rahmenkartuschen und 4 ultrafeine Filter

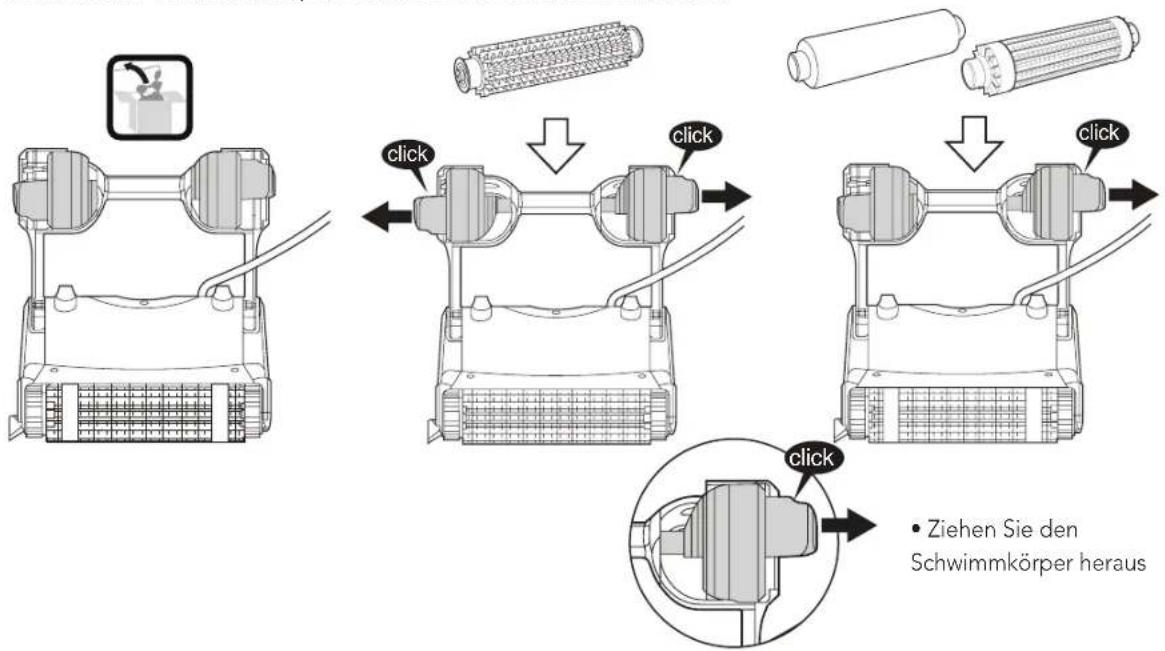

Ersteinstellung des Schwimmkörpers vor der ersten Benutzung - nur für modell Top 5

• Platzieren Sie das Kabel auf die rechte Seite vor den Griff.

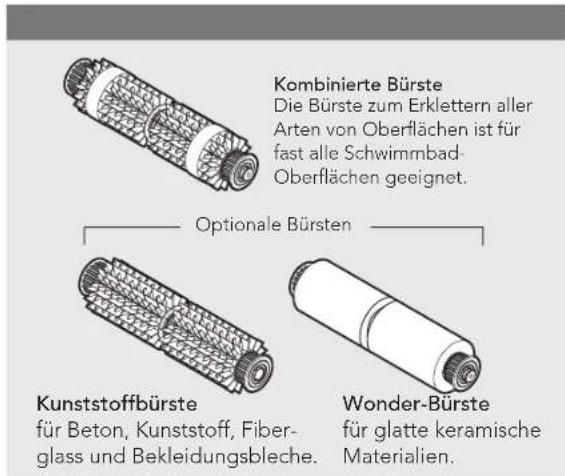

• Position des Schwimmkörpers mit verschiedenen Bürstenarten:

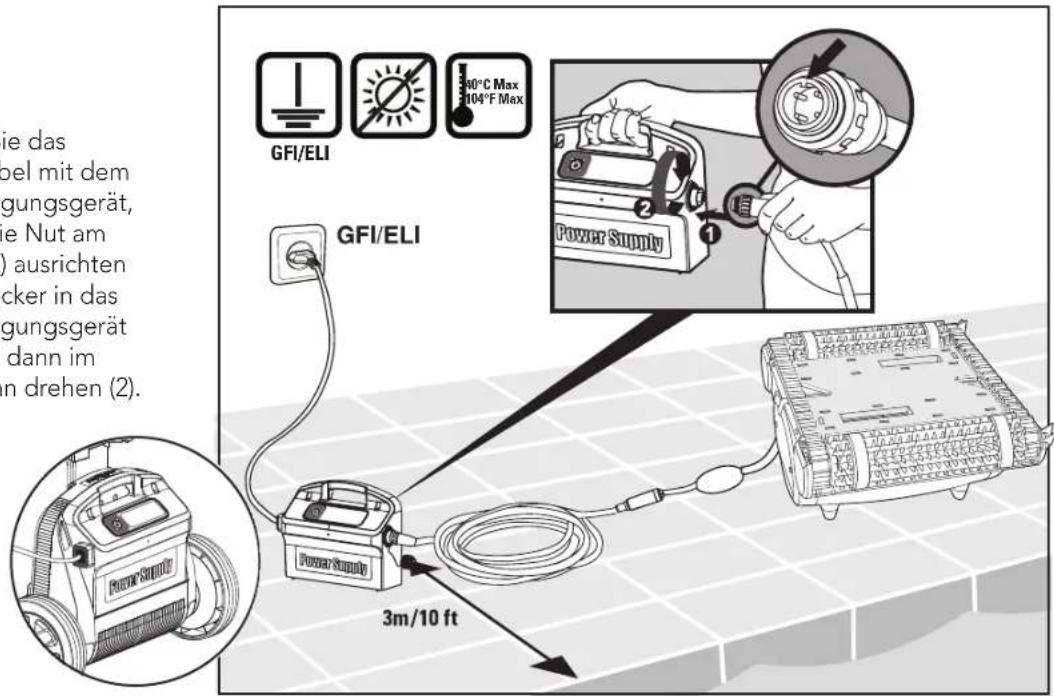

Verbinden Sie das Schwimmkabel mit dem Stromversorgungsgerät, indem Sie die Nut am Anschluss (1) ausrichten und den Stecker in das Stromversorgungsgerät stecken und dann im Uhrzeigersinn drehen (2).

5.2 Einsetzen des Poolreinigers in den Pool

Wenn die Wonder - Bürste/ die Wonder - Ringe trocken sind, tauchen Sie sie in Wasser bis sie weich geworden sind.

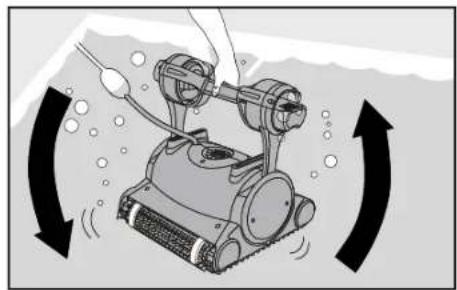

Schwenken sie den roboter von seite zu seite oder kippen sie ihn um, um den lufteinschluss zu befreien. Lassen Sie ihn auf den Boden sinken.

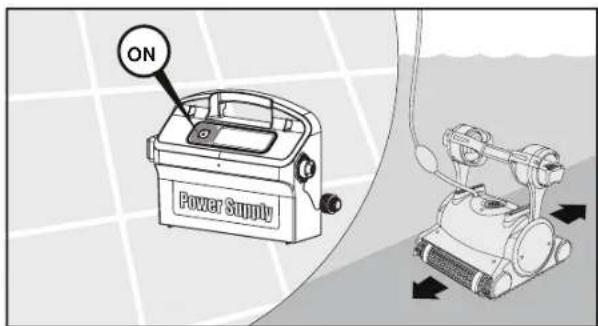

Stellen Sie das Stromversorgungsgerät auf ON.

Der Poolreiniger arbeitet nun, bis er das Ende des Reinigungszyklus erreicht hat.

5.3 Entnahme des Poolreinigers aus dem Pool

Der roboter wird am ende des waschzyklus automatisch abschalten.

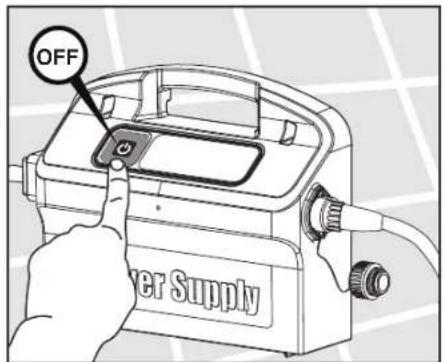

Schalten Sie das Gerät AUS und ziehen Sie den Netzstecker.

Ziehen Sie den Poolreiniger am Schwimmkabel zum Poolrand.

Ziehen Sie den Poolreiniger am Griff aus dem Pool.

ZIEHEN SIE DEN POOLREINIGER NICHT AM KABEL AUS DEM POOL.

Dolphin Classic 5 / Top 5 Roboter - Poolreinger | Bedienungsanleitung

5.4 Entretien

Kartusche

Es wird empfohlen, die Kartusche nach jedem Reinigungszyklus zu reinigen.

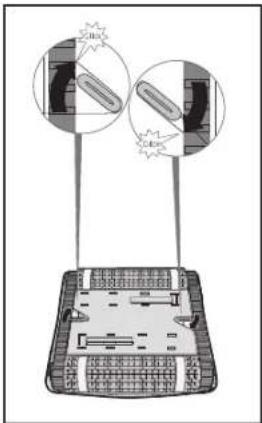

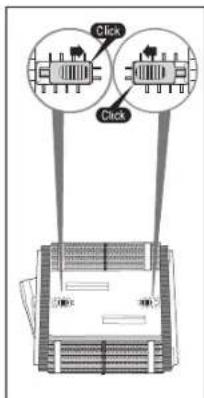

Filtervarianten

• Ultrafeine Filter für den tagtäglichen Einsatz.
• Netzfilter für verschmutzte Schwimmbäder mit grossen Schmutzteilen wie Blätter usw., besonders geeignet für den Saisonbeginn.

Reinigen Sie den Filterbeutel mit einem Wasserschlauch. Reinigen Sie die Bürsten regelmäßig mit einem Wasserschlauch. Es ist empfehlenswert, den filterbeutel regelmäßig in einer waschmaschine zu waschen. Betätigen sie ein synthetisches waschprogramm.

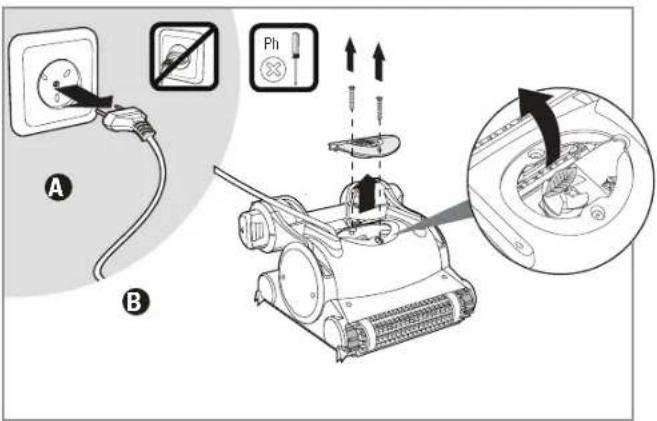

Reinigen des Flügelrades

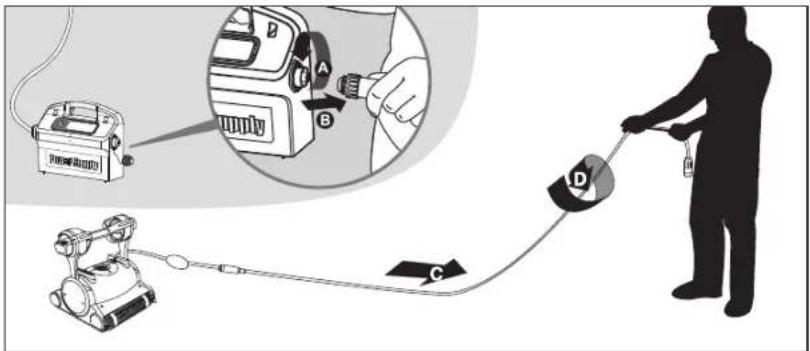

Ziehen Sie den Netzstecker.

Wenn Sie Steinchen im Flügelrad bemerken, die sich verklemmt haben, öffnen Sie das Flügelrad und entfernen die Steinchen.

Um die Knickstellen zu entfernen, ziehen Sie das Kabel vollständig aus und lassen es für mindestens einen Tag in der Sonne liegen.

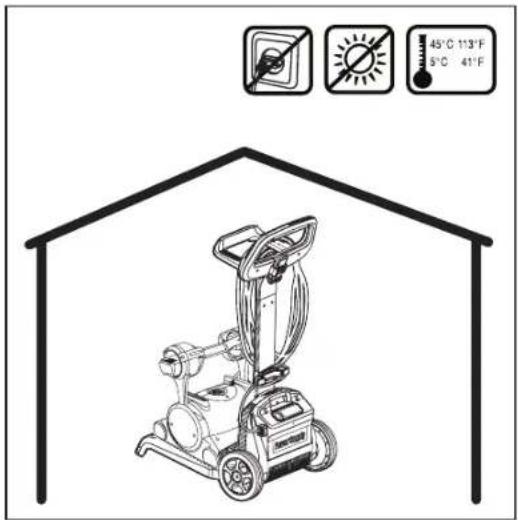

5.5 Lagerung außerhalb der saison

Wenn der Poolreiniger für längere Zeit nicht im Einsatz ist, führen Sie die folgenden Schritte für dessen Lagerung aus:

• Stellen Sie sicher, dass sich kein Wasser mehr im Poolreiniger befindet.
• Reinigen Sie gründlich den Filterbeutel und setzen Sie ihn wieder ein.
• Rollen Sie das Kabel auf, so dass es nicht geknickt wird, und legen Sie es auf den Caddy.
• Lagern Sie den poolreiniger entweder aufrecht auf dem Caddy oder einfach auf dem Rücken liegend auf dem Boden an einer vor direkter Sonneneinstrahlung / Regen / Schnee geschützten Stelle bei Temperaturen zwischen 5°-45°C.

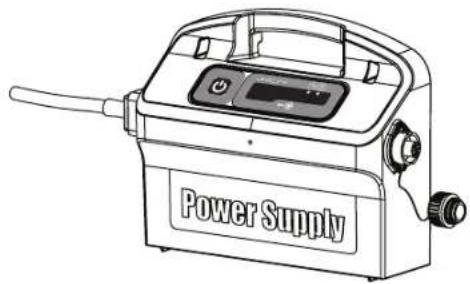

6. STROMVERSORGUNG - NUR FÜR MODELL TOP 5

Digitale Stromversorgungseinheit mit „Schaltmodus“ mit Anzeige für vollen Filterbeutel und Verzögerungs-Anzeige.

• Eingangsstrom - 100-250 AC Volts
- 50-60 Hertz
• 180 Watt
• Ausgangsstrom - <30 VDC
IP 54

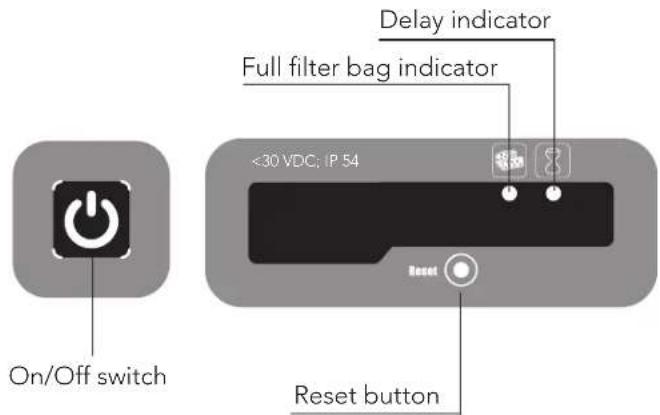

Anzeige für vollen Filterbeutel und Rücksstelltaste (Reset)

Die Stromversorgungeinheit ist mit einer Anzeige des Filterbeutelstatuses ausgestattet.

Die rote Leuchtdiode zeigt zwei Filterzustände an.

• Wenn sie blinkt – bedeutet dies, dass der Filterbeutel teilweise verstopft ist.
• Wenn Sie aufleuchtet – bedeutet dies, dass der Filter verstopft ist und geleert und gereinigt werden muss.

Wenn die Leuchtdiode sich nicht abschaltet nachdem der Filterbeutel geleert und gereinigt wurde, drücken Sie auf die Rückstelltaste, während der Roboter arbeitet.

Verzögerungsanzeige (Delay)

Die Stromversorgungseinheit ist mit einer Verzögerungsanzeige ausgestattet, die anzeigt, ob die Verzögerungsoption aktiviert wurde oder nicht (über die Fernbedienungseinheit).

7. FERNBEDIENUNGSEINHEIT - NUR FÜR MODELL TOP 5

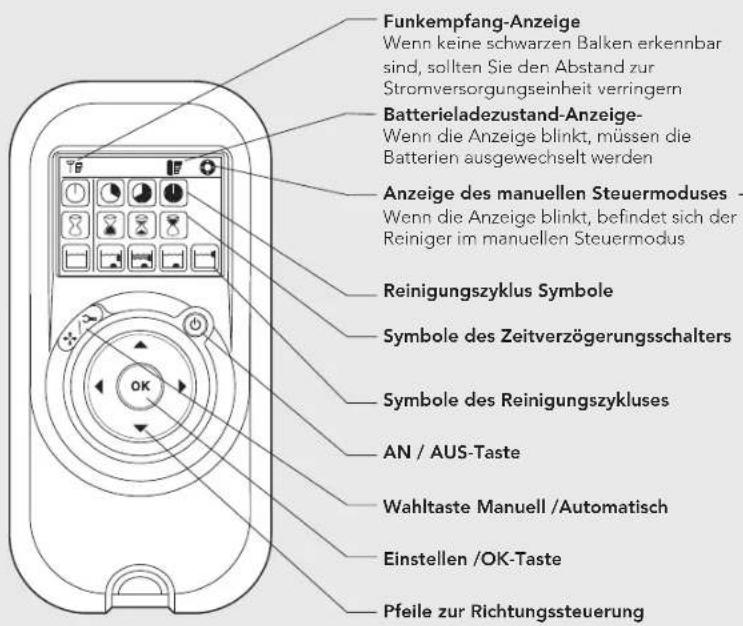

Das Bedienfeld der Fernbedienungseinheit

Die Fernbedienungseinheit bietet Ihnen zwei Betriebsmoden den automatischen Modus und den manuellen Steuermodus.

Im automatischen Modus können alle Reinigungsparameter geändert werden.

Im manuellen Steuermodus kann die Richtung des Schwimmbadreinigers manuell gesteuert werden.

Manueller Steuermodus

1. Drücken Sie einmal auf die AN/Aus-Taste – die Fernbedienungseinheit schaltet daraufhin in den manuellen Steuermodus.2. Um die Richtung des Reinigers manuell kontrollieren zu können, müssen Sie die Richtungspfeile benutzen (siehe rechts).

Verlassen des manuellen Steuermoduses und Einstellen des automatischen Moduses

	WahltasteManuell / Automatisch	1. Drücken Sie einmal auf die Wahltaste Manuell/Automatisch, um den manuellen Steuermodus zu verlassen.2. Daraufhin leuchtet der digitale Bildschirm auf und zeigt drei Reihen von Funktionssymbolen in der Standardeinstellung.
	Richtungspfeile	1. Um die Parameter zu ändern, drücken Sie auf die Pfeile nach oben oder unten .jetzt können Sie die Parametereinstellungen mit Hilfe der Pfeile nach rechts oder links auswählen.2. Sobald Sie die gewünschte Funktion erreicht haben, drücken Sie auf die Taste Einstellen/OK.		/OK

Zuerst müssen Sie auf die Wahltaste Manuell/Automatisch drücken und dann den Modus gemäss folgender Tabelle einstellen:

Reinigungsmodus-AnzeigeHier können Sie die Reinigungszyklus-Zeit einstellen. Sie können mit Hilfe der Fernbedienungseinheit zwischen folgenden Optionen wählen.	Schnell2 Stunden -Zyklus	Effizient(Standardeinstellung)3 Stunden –Zyklus für tagtägliche Benutzung	Extra4 Stunden –Zyklus
Zeitverzögerungs-AnzeigeHier können Sie festlegen, wann der Schwimmbad-Reiniger mit der Reinigung beginnt. Eine Verzögerung ermöglichtes dem Schmutz, sich auf dem Beckenboden abzusetzen.	Sofortiger Start(Standardeinstellung)	Verzögerung von einer Stunde	Verzögerung von zwei Stunden
Anzeige der Reinigungs-AktivitätErmöglicht Ihnen, eine der folgenden Optionen zu wählen.	StandardBoden und Wandreinigung(Standardeinstellung)	Ultra-SauberStärkere Saugleistung und langsamere Bewegung.(Boden-und Wände)	Nur BodenReinigt nur den Beckenboden und die Wölbunge.	[Nur WändeReinigt die Wände und die Wasserlinie.

Hinweis:

• Wenn nach 2 Minuten noch keine Taste gedrückt worden ist, schaltet sich die Fernbedienungseinheit ab und der Schwimmbadreiniger arbeitet weiter mit den vorher eingestellten Einstellungen.
• Wenn die Optionen "Ultra-Sauber" und "Nur Wände" ihren Zyklus beendet haben, kehrt die Schwimmbadreiniger zu den Standardeinstellungen zurück.

NL

• Eingabe - 100-250 AC Volts
- 50-60 Hertz
• 180 Watt
• Ausgabe - <30 VDC
IP 54
