GEBRUIKSAANWIJZING Gysflash 107.24 CNT FV GYS

In deze handleiding vindt u aanwijzingen voor het functioneren van uw apparaat, en de veiligheids- en voorzorgsmaatregelen die in acht moeten worden genomen. Leest u dit document aandachtig door voordat u het apparaat in gebruik neemt. Bewaar dit document vervolgens als naslagwerk. Dit apparaat kan uitsluitend gebruikt worden als oplader of als stroomvoorziening, en enkel volgens de instructies vermeld op het apparaat en in de handleiding. De veiligheidsinstructies moeten altijd nauwgezet worden opgevolgd. Bij onjuist of gevaarlijk gebruik van dit apparaat kan de fabrikant niet aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen.

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar of personen met verminderde lichamelijke, zintuigelijke of mentale vaardigheden of met gebrek aan ervaring of kennis, mits deze personen goed begeleid worden en hen de noodzakelijke instructies voor een absoluut veilig gebruik van het apparaat uitgelegd zijn, en op voorwaarde dat de eventuele risico's van het gebruik door hen volledig begrepen worden. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud van het apparaat mogen niet uitgevoerd worden door kinderen zonder toezicht.

Dit apparaat mag onder geen beding gebruikt worden voor het opladen van niet-oplaadbare accu's of batterijen.

Gebruik het apparaat niet als de voedingskabel en/of de stekker beschadigd is/zijn.

Gebruik dit apparaat niet wanneer de laadkabel beschadigd is, of wanneer u een fabricage-fout heeft geconstateerd, om te voorkomen dat er kortsluiting in de accu ontstaat.

Probeer nooit een bevroren of een defecte accu op te laden.

Het apparaat niet bedekken.

De oplader niet dichtbij een warmtebron plaatsen en niet blootstellen aan blijvend hoge temperaturen (hoger dan 60°C).

De ventilatie-openingen niet bedekken.

De module voor automatisch gebruik van dit apparaat en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreven.

Ontploffings- en brandgevaarlijk!

- Een accu die opgeladen wordt kan explosieve gassen uitstoten.

- Plaats de accu tijdens het opladen in een goed geventileerde ruimte.

• Voorkom vlammen en vonken.

- Om kortsluiting te voorkomen moeten de delen van de accu die elektrisch contact kunnen geven afgeschermd worden.

Laat nooit een accu die wordt opgeladen langere tijd zonder toezicht.

Let op : zuur-projectie gevaar !

• Draag altijd een veiligheidsbril en veiligheidshandschoenen.
• In geval van oog- of huidcontact : meteen afspoelen met water en onmiddellijk een arts raadplegen.

Aansluiten / Afsluiten :

• Sluit eerst de stroomvoorziening af, alvorens de accu aan te sluiten of los te koppelen.
• De accuklem die niet met het chassis is verbonden moet als eerste aangesloten worden. De andere verbinding moet plaatsvinden op het chassis, ver van de accu en van de brandstofleidingen. De acculader moet vervolgens op het stroomnet aangesloten worden.
• Koppel, na het beëindigen van de laadprocedure, eerst de acculader van de netspanning af. Koppel daarna de aansluiting die op het chassis is aangesloten af, en pas daarna de verbinding met de accu. Respecteer altijd deze volgorde.

Aansluiten :

• Dit apparaat moet aangesloten worden op de netspanning met een geaard stopcontact.
• De aansluiting op de netspanning moet conform de nationale regelgeving gebeuren.

Onderhoud :

• Als de voedingskabel beschadigd is, dient deze vervangen te worden door een door de fabrikant van het apparaat geleverde voedingskabel.
• Het onderhoud dient uitsluitend door een gekwalificeerde onderhoudsmonteur uitgevoerd te worden.
• Waarschuwing ! Haal altijd eerst de stekker uit het stopcontact, voordat u eventuele onderhoudswerkzaamheden op het apparaat gaat verrichten.
• Dit apparaat behoeft geen speciaal onderhoud.
• Als de interne zekering beschadigd is, dient deze vervangen te worden door de fabrikant, zijn reparatie-dienst of een gelijkwaardig gekwalificeerde technicus, om zo ieder gevaar of risico te vermijden.
• Gebruik nooit oplosmiddelen of andere agressieve schoonmaakmiddelen.

Regelgeving :

• Het apparaat is in overeenstemming met de Europese richtlijnen.
• Het certificaat van overeenstemming is beschikbaar op onze interne site.

• EAC certificering (Euraziatische Economische Gemeenschap)
- Dit materiaal beantwoordt aan de Britse eisen. Het Britse certificaat van overeenstemming kunt u downloaden vanaf onze internet site (zie omslag van deze handleiding).
- Apparaat conform de Marokkaanse normen.
- De C _o (CMIM) verklaring van overeenstemming kunt u downloaden vanaf onze internetsite.

Afvalverwerking :

- Afzonderlijke inzameling vereist. Gooi het apparaat niet bij het huishoudelijk afval.

ALGEMENE BESCHRIJVING

Uw GYSFLASH is een professionele multifunctionele lader met Inverter Technologie. Deze acculader is bestemd voor het ondersteunen van accu's van demonstratie-voertuigen en de nodige ondersteuning tijdens het stellen van een diagnose. De lader garandeert tevens een ideale laadkwaliteit voor het optimaal onderhouden van de meest moderne accu's. Deze lader kan worden aangesloten op kabels van maximaal 8 m. Na het wisselen van de kabels moet de lader opnieuw gekalibreerd worden (zie pagina 81). Dit apparaat is geen mobiele accu-lader, en moet op een vaste plek geplaatst worden.

Uw GYSFLASH wordt standaard geleverd met 4 modules :

• Module Laden : voor het opladen van lood (verzegeld, vloeibaar, AGM...) of lithium (LiFePO4) start-accu's.
• Module voeding | Diag+ : Voorziet in de energiebehoeftes tijdens diagnose-fase van een voertuig.
• Module voeding | Showroom : Garandeert het behoud van de laadstatus van de accu, en voorziet in de energie-behoefte tijdens het gebruik van de elektrische accessoires van een demonstratie voertuig.
• Module Testen : hiermee kunt u de staat van de accu controleren en het starten van het voertuig en de werking van de dynamo evalueren.

Uw GYSFLASH is SMART!

De standaard functies van uw GYSFLASH kunnen worden uitgebreid met specifieke modules en laadprofielen, via de USB-aansluiting en persoonlijke instellingen (zie pagina 83).

Uw GYSFLASH biedt u tevens de mogelijkheid om gegevens van enkele honderden laadprocedures op uw USB-stick op te slaan, om deze vervolgens met behulp van een spreadsheet te kunnen analyseren.

Andere hulpmiddelen (zoals een printer, Ethernet communicatie....) kunnen ook op de lader aangesloten worden.

Functie « Auto-Detect » :

De Gysflash is uitgerust met de functie « Auto-Detect », waarmee automatisch een lading wordt gelanceerd wanneer er een contact wordt gedetecteerd aan de uitgang van de Gysflash. (Voor het activeren/deactiveren van deze functie zie pagina 81

Auto - Detect 12.5v Laden 3s

Functie « Auto-Restart » :

De functie « Auto-Restart » start automatisch de lader weer op na een stroomonderbreking.

(Voor het activeren/deactiveren van deze functie zie pagina 81)

OPSTARTEN

1. Sluit de acculader aan op de netspanning.
2. Zet de schakelaar, die zich aan de achterkant van de lader bevindt, op « ON »
3. Kies de gewenste module (Laden -> Supply/voeden -> Testen).

Om toegang te krijgen tot het Menu Instellingen, druk op de knop

NAVIGATIE MENUS EN INSTELLEN MODULES

1	Gebruik de pijltjes om u door het menu te verplaatsen, of om de waardes of de staat van een instelling te wijzigen.
2	Druk op de knop SELECT om toegang te krijgen tot het submenu, een instelling te kiezen of de waarde van een instelling te bevestigen.
3	Druk op de return toets om terug te keren naar het vorige menu (of submenu).

MODULE LADEN

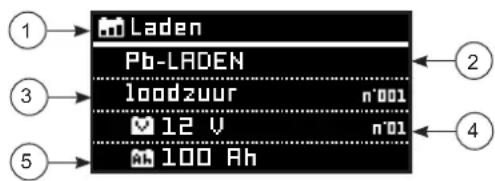

Laden Pb-LADEN loadzuur n°001 12 V n°01 100 Ah

1 - Module
2 - Laadgroep
3 - Laadcurve
4 - Nominale spanning van de accu
5 - Nominale accu-capaciteit (beschikbaarheid afhankelijk van de curve)

Oplaadkeuze Profiel Laadspanning
Pb-LADEN	normaal	2.40 V/cel Loodaccu's	type Gel, MF, EFB, SLA...
	AGM	2.45 V/cel	De meeste loodaccu's type AGM, inclusief START and STOP.Sommige AGM accu's vragen echter een oplaadprocedure met een zwakkere spanning (Normaal profiel). Raadpleeg in geval van twijfel de handleiding van de accu.
	vloeibaar	2.45 V/cel Open lood-accu's, type vloeibaar met dop.
	Easy	2.40 V/cel	Profiel voor lood-accu's, past automatisch de laadstroom aan aan de omvang van de accu.Voor een optimale laadprocedure wordt aanbevolen om, indien mogelijk, de normale, AGM of vloeibare laadcurves te gebruiken.
Li-LADEN LFP/LiFePO4		3.60 V/cel Lithium accu's type LFP (Lithium Fer Phosphate).

- Starten met opladen :

1	Handmatig starten Om het laden te starten, druk op de knop START/STOP.
	Automatisch starten Als de AUTO-DETECT functie geactiveerd is, zal het laden automatisch starten na 3 seconden bij aanwezigheid van een accu.	Auto-Detect 12.5 Laden
2	Tijdens het laden toont uw GYSFLASH de progressie van de laadcyclus in procenten, de spanning, de stroom, de geïnjecteerde ampère-uren en de verstreken tijd.
3	Druk op de knop START/STOP om het laden te stoppen.

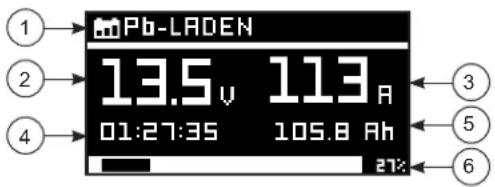

Pb-LADEN 13.5 v 113 A 01:27:35 105.8 Ah 27x ① ② ④ ③ ⑤ ⑥

1 - Toegepaste laadcurve
2 - Spanning van de accu
3 - Stroom geleverd door de lader
4 - Tijdsduur laden
5 - Geïnjecteerde Ampère-uren
6 - Progressie laadcyclus

Voorzorgsmaatregelen :

Tijdens het laden op een voertuig wordt aanbevolen om het energie-verbruik tot het minimum te beperken (lichten uit, contact afzetten, deuren sluiten enz) om het laadproces niet te hinderen.

Controleer het elektrolyt-niveau van de open accu's. Vul indien nodig het niveau bij, voordat u met het opladen begint.

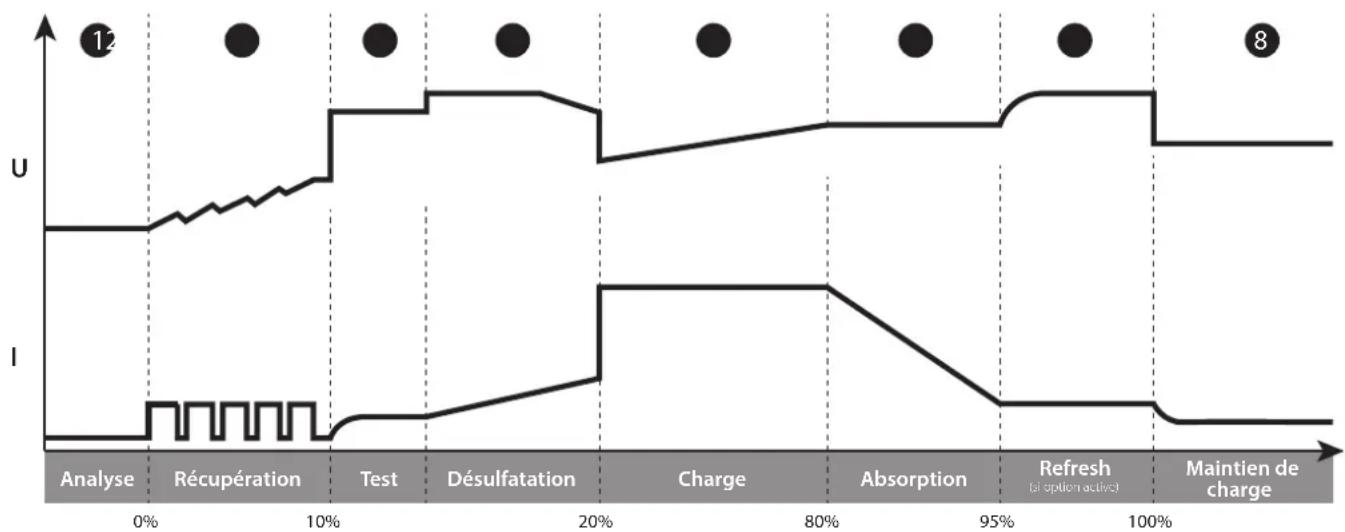

- Laadcurve Lood :

Analyse van de staat van de accu (laadniveau, ompoling, verkeerde accu aangesloten...)

Stap 6 : Absorptie

Laden met constante spanning, om de accu tot 100% op te laden.

Stap 2 : Herstel

Algoritme herstel van de beschadigde elementen als gevolg van een diepe ontlading.

Stap 3 : Test

Test van een gesulfateerde accu

Stap 4 : Desulfatie

Algoritme ontzwaveling van de accu.

Stap 5 : Laden

Snel laden met maximale stroom, om zo 80% van het laadniveau te bereiken.

Stap 7 : Refresh (alleen bij een vloeibaar profiel)

De acculader zal extra stroom injecteren en een gas creëren dat het mogelijk maakt de elektrolyt te mengen en zo de cellen van de accu te herstellen. Tijdens deze fase kan de accu een beetje water verliezen.

Stap 8 : Druppelladen

Handhaaft het maximale laadniveau van de accu.

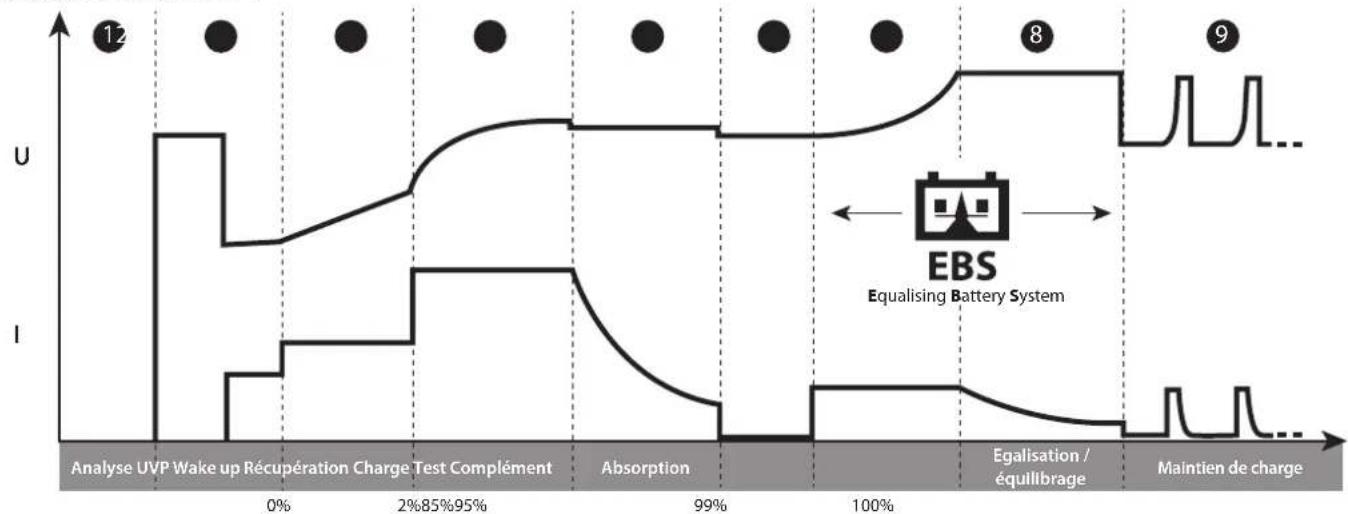

Laadcurve lithium LFP :

Stap 1 : Analyse

Analyse van de staat van de accu (laadniveau, ompoling, verkeerde accu aangesloten...)

Stap 2 : UVP Wake up

Heractiveert accu's onder UVP (Under Voltage Beveiliging)

Stap 3 : Herstel

Algoritme herstel als gevolg van een diepe ontlading.

Stap 4 : Laden

Snel laden met maximale stroom, om zo tot 90% van het laadniveau te bereiken.

Stap 5 : Absorptie

Laden met constante spanning, om de accu tot 95% op te laden.

Stap 6 : Test

Test behoud laadniveau.

Stap 7 : Aanvulling

Laden met beperkte stroom, zodat 100% van het laadniveau bereikt kan worden.

Stap 8 : Egaliseren / balanceren

Balanceren van de cellen van de accu.

Stap 9 : Druppelladen

Handhaaft het maximale laadniveau van de accu.

VOEDINGSMODULES : SHOWROOM / DIAG+

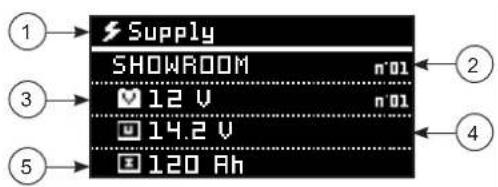

Supply SHOWROOM n°01 ✓ 12 V n°01 □ 14.2 V □ 120 Ah

1 - Module
2 - Cyclus Supply
3 - Nominale spanning (beschikbaarheid afhankelijk van de module)
4 - Voedingsspanning
5 - Voedingsstroom

- Starten met voeden :

	Handmatig startenOm de supply module te starten drukt u op de knop START/STOP.
1	Automatisch startenAls de AUTO-DETECT functie geactiveerd is zal het voeden automatisch starten na 3 seconden, bij aanwezigheid van een accu of een contact aan de uitgang van de Gysflash (bijvoorbeeld : een voertuig zonder accu).
2	Tijdens de supply module zal de Gysflash de spanning, stroom, tijdsduur en de geïnjecteerde ampère-uren aangeven.
3	Druk op de knop START/STOP om het laden te stoppen.	[IMAGE]

Voorzorgsmaatregelen :

Als bij het opstarten van de module de stroom hoger is dan 10 A, betekent dit dat uw accu ontladen is. Uw GYSFLASH begint dan op te laden. Controleer of er geen stroomverbruiker aangesloten is in het voertuig. Wacht tot de stroom onder de 10 A komt voordat u elektrische onderdelen van uw voertuig in werking stelt (aanzetten van elektrische verbruikers van het voertuig, uitvoeren van een diagnose enz....)

Functies voedingsmodules :

Module	Functie « zonder accu »	Functie « Geïntegreerd Laden »	Beveiligd tegen abnormale onder-spanning	Bijstellen van de spanning
SHOWROOM	√	√	√	Modellen 12 V[6V] 6.3 V - 7.2 VModellen 24 V[12V] 12.7 V - 14.4 V24V 25.4 V - 28.8 V36V 38.1 V - 43.2 V48V 50.8 V - 57.6 V
DIAG+			√	Modellen 12 V[12V] 12.7 V - 14.8 VModellen 24 V[16V] 14.4 V - 17.2 V24V 25.4 V - 29.6 V36V 38.1 V - 44.4 V48V 50.8 V - 59.2 V

- Functie « zonder accu » (niet aanbevolen) :

Deze functie maakt het mogelijk om de voedingsmodule SHOWROOM te gebruiken bij afwezigheid van de accu. Druk hiervoor 3 seconden lang op de START / STOP knop. De aanwijzing « Module zonder accu » verschijnt gedurende 3 seconden, voordat de voeding geforceerd wordt.

Het wordt sterk afgeraden de functie « zonder accu » te gebruiken als er een accu aanwezig is. Deze functie deactiveert de functie « Geïntegreerd laden », evenals enkele andere functies, zoals de beveiliging voor abnormale onderspanning of de waarschuwing dat het apparaat niet aan de netspanning is aangesloten. Tijdens deze instelling kan een ompoling schade toebrengen aan de elektronica van het voertuig.

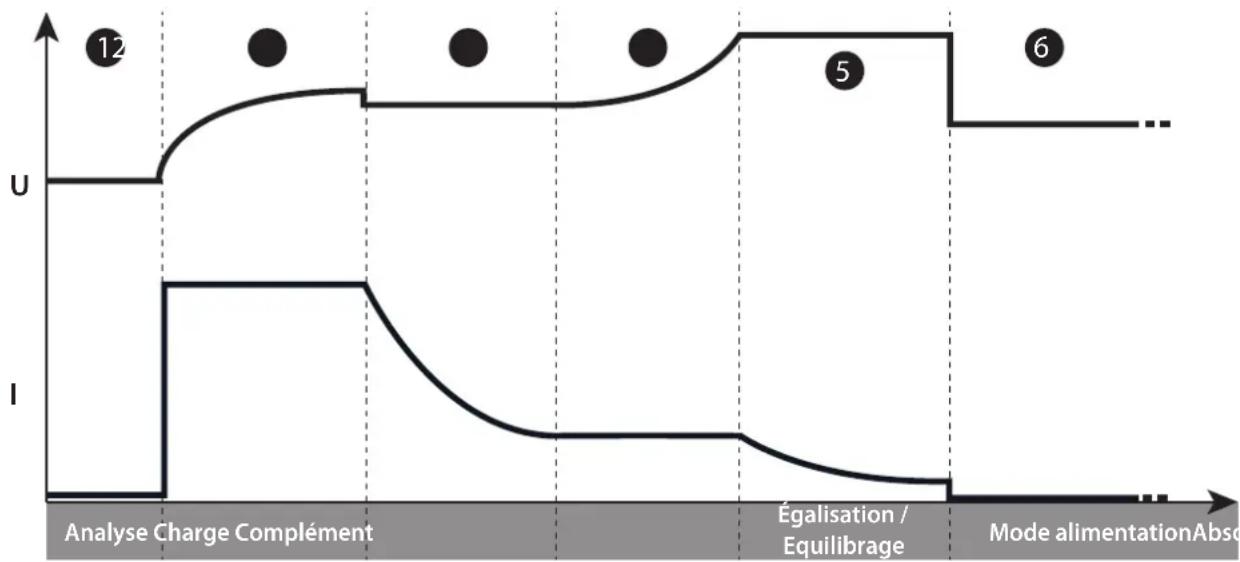

- Functie « Geïntegreerd laden »

De SHOWROOM module (buiten de functie « zonder accu ») heeft een algoritme voor automatisch laden, geschikt voor alle soorten accu's (lood en lithium). Dit garandeert een optimaal laadniveau voor demonstratie-voertuigen. Deze functie kan gebruikt worden tijdens aanwezigheid van stroomverbruikers op de accu.

Analyse van de staat van de accu (laadniveau, ompoling, onjuiste accu aangesloten enz.).

Stap 2 : Laden

Snel laden met maximale stroom tot U1 wordt bereikt (bijvoorbeeld : 13.8 V in 12V)

Stap 3 : Absorptie

Laden onder constante spanning U1 (bijvoorbeeld : 13.8 V in 12V).

Max. tijdsduur 1 uur

Stap 4 : Aanvulling

Progressieve verhoging van de spanning tot U2 (bijvoorbeeld : 14.4 V in 12V Max. tijdsduur 2u

Stap 5 : Egaliseren / balanceren

Behouden van de spanning U2 (bijvoorbeeld : 14.4 in 12V Max. tijdsduur 2u

Stap 6 : Voedingsmodule

Toepassing van de te reguleren spanning.

- Beveiliging bij abnormale onderspanning :

Deze beveiliging waarschuwt u voor kortsluiting of te zwaar beschadigde accu's. De lader zal automatisch stoppen wanneer de spanning langer dan 10 minuten abnormaal zwak is.

MODULE TESTER

Algemene navigatie :

1 Gebruik de pijltjes om de uit te voeren test te kiezen
2 Druk op de knop START / STOP om de test op te starten

- Test spanning :

Met deze module kan de spanning op de uiteinden van de laadklemmen gevisualiseerd worden : uw GYSFLASH krijgt de functie van een voltmeter en meet de spanning van de accu.

Spanningstest 12.5v

- Test opstarten :

Deze module evalueert de staat van het startsysteem van een voertuig (starter + accu) tijdens het opstarten van de motor. Deze test moet uitgevoerd worden met de accu aangesloten op het voertuig.

1	Gebruik de pijltjes om de nominale spanning van de accu van het voertuig te kiezen
2	Druk op de knop SELECT om te bevestigen
3	Sluit de klemmen aan op de accu van het voertuig
4	Start de motor door de contactsleutel om te draaien
5	De lader detecteert automatisch de startpoging van de motor en lanceert een algoritme om de staat van het startsysteem te bepalen.

Test

Spanningstest

Motorstarttest

Dynamo test

Resultaat van de test : De lader geeft de minimale waarde van de spanning van de accu aan zoals gemeten tijdens het starten van de motor en van de staat van het startsysteem.

Motorstarttest
Umin=12.5v	OK
	MED
	LOW

- Test Dynamo :

Deze module meet de staat van de dynamo van het voertuig. Deze test wordt uitgevoerd op een voertuig met een draaiende motor.

1	Gebruik de pijltjes om de nominale spanning van de accu van het voertuig te kiezen		Test
			Spanningstest
			Motorstarttest
2	Druk op de knop SELECT om te bevestigen		Dynamo test

Test

Spanningstest

Motorstarttest

Dynamo test

Dynamo test
13.5v	OKMEDLOW

Resultaat van de test : De lader geeft de waarde van de door de dynamo geleverde spanning aan, evenals de staat van de dynamo.

BEVEILIGINGEN

Dit apparaat is beveiligd tegen kortsluiting en ompoling. Het apparaat beschikt over een anti-vonken systeem dat vonkvorming tijdens het aankoppelen van de lader op de accu voorkomt. In verband met de veiligheid levert het apparaat geen stroom als er geen spanning op de klemmen staat. Deze lader is beveiligd tegen verkeerde handelingen door een interne zekering.

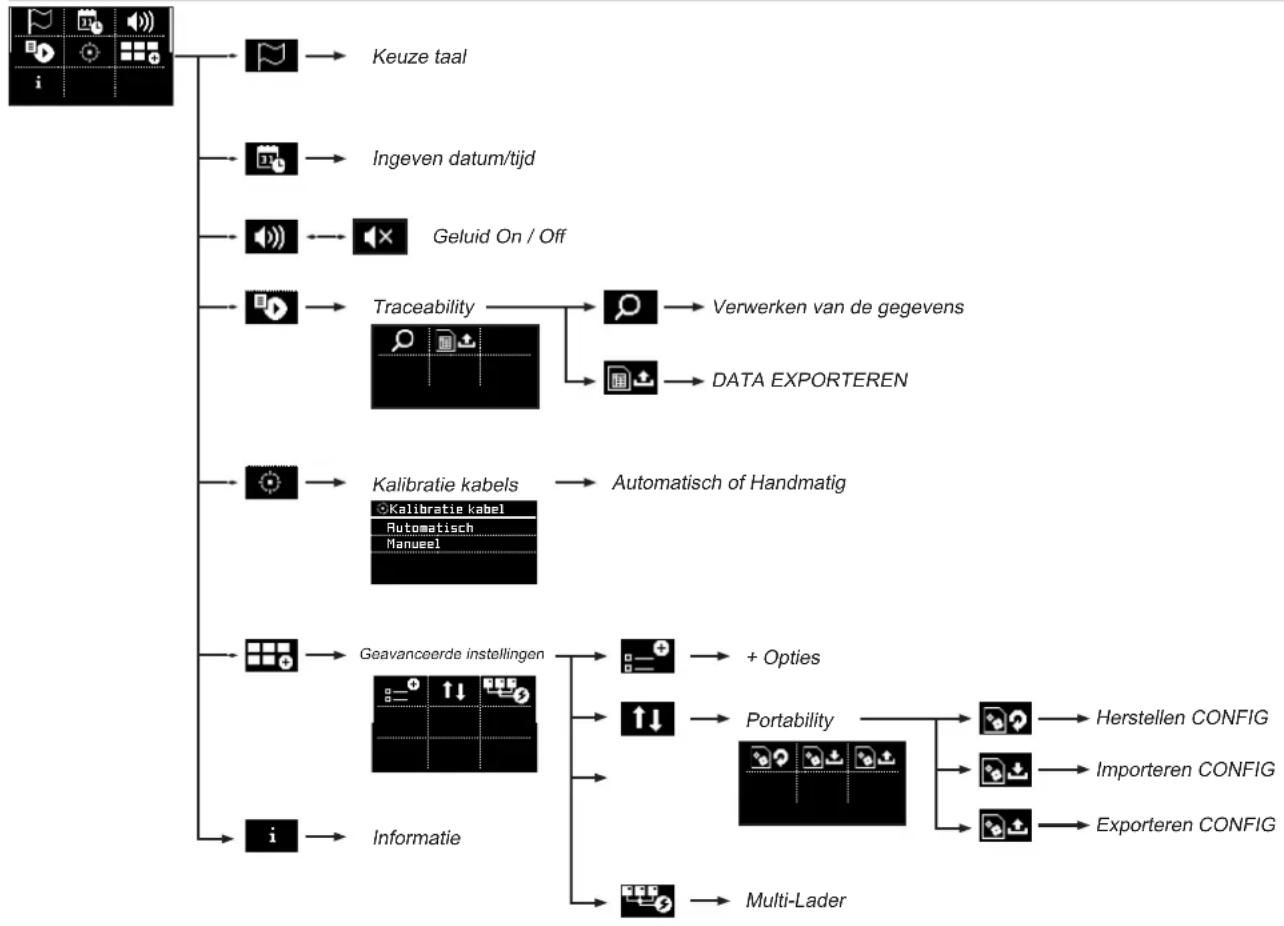

MENU INSTELLINGEN

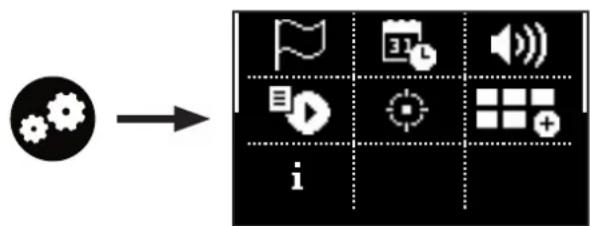

Het menu instellingen is toegankelijk met een druk op de knop

Keuze taal scherm, er zijn 19 talen beschikbaar.

Datum / Tijd

Datum/Tijd 19/10/2022 13:30

Mogelijkheid om datum en tijd in te stellen op het apparaat.

Geluid

Mogelijkheid om het geluidsniveau en de externe lichtmodule van de Gysflash te active- ren of te deactiveren.

Traceability

Mogelijkheid om de 1000 meest recente laadgegevens te bekijken of op te roepen.

Verwerken van de gegevens

Gegevens exporteren (.csv)

Mogelijkheid om de gegevens van de 1000 meest recente laadprocedures op een scherm te bekijken.

Mogelijkheid om de gegevens van de 1000 meest recente laadprocedures naar een USB-stick over te zetten, in formaat .CSV.

1 Breng de USB-stick in in de Gysflash

2 Ga naar het submenu «Exporteren GEGEVENS»

3 Bevestig het opslaan van de laadgegevens.

4 De Gysflash zal nu de laadgegevens op de USB-stick zetten in formaat « .CSV ».

Kalibratie van de kabels

Kalibratie kabel

Automatisch Manueel

Het ijken van de kabels kan automatisch (aanbevolen) of handmatig worden gedaan.

Procedure waarmee de laadkabels van het apparaat kunnen worden gekalibreerd, zodat de lader het spanningsverlies, dat wordt veroorzaakt door de kabels, optimaal kan compenseren. Het wordt sterk aanbevolen om deze procedure te realiseren na het vervangen van de kabels, of wanneer de kabels versleten zijn.

Automatisch kalibreren (aanbevolen)

Kalibratie kabel × ≈ × ✓

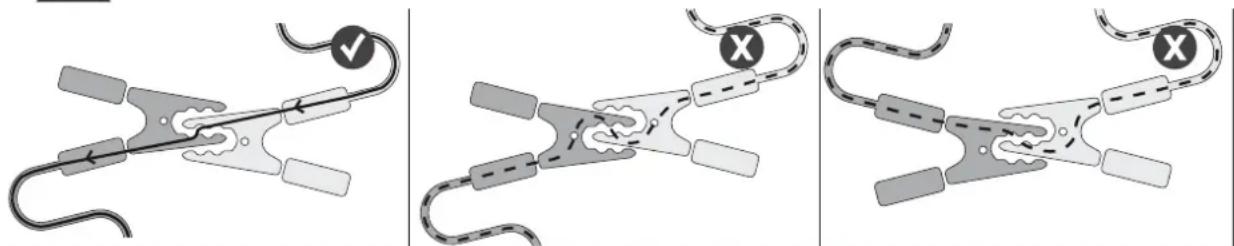

Om een kalibratie uit te voeren kunt u de klemmen in kortsluiting zetten, en vervolgens bevestigen.

Het apparaat zal automatisch de weerstand van de kabels berekenen.

Verzekert u zich ervan dat de metalen onderdelen van de klemmen waaraan de kabels bevestigd zijn met elkaar in contact zijn.

Handmatige kalibratie (niet aanbevolen)

Kalibratie kabel

11.5mΩ

De weerstand van de kabel kan handmatig worden gedefinieerd.

Let op : deze waarde moet de interne weerstand van de Gysflash bevatten.

Geavanceerde instellingen

Dit menu geeft u toegang tot de geavanceerde functies van uw Gysflash.

+ Option

+Options

□Auto-Detect □Auto-Restart

Geactiveerd Gedeactiveerd

Met dit menu kunt u de opties Auto-Detect en Auto-restart activeren of deactiveren.

Auto-detect optie : Met deze functie kan er automatisch een laadprocedure worden opgestart als er een contact wordt gedetecteerd aan de uitgang van de Gysflash. Als de optie

«Auto-detect» gedeactiveerd is, zal de detectie van een contact aan de uitgang alleen gebeuren in de module «Auto-select» en de andere modules kunnen alleen worden gelanceerd door een handmatig opstarten.

Auto-restart optie : Deze functie start de Gysflash na een stroomstoring automatisch weer op.

Portability

Met dit menu kunt u de Gysflash-instellingen importeren, exporteren of initialiseren.

Uw GYSFLASH is uitgerust met de mogelijkheid om een USB aan te sluiten, waarmee de functies uitgebreid kunnen worden en u persoonlijke instellingen op uw pc kunt creëren, die vervolgens gedownload kunnen worden op het apparaat met behulp van een eenvoudige USB stick. Met deze persoonlijke instellingen kunt u modules en laadprofielen toevoegen, verwijderen of wijzigen : uw lader past zich zo optimaal aan aan uw specifieke behoeften.

Herstellen CONFIG

Zo kunt u de fabrieksinstelling van de Gysflash herstellen.

1 Ga naar het submenu «Herstel CONFIG»

2 Bevestig het herstellen van de configuratie.

3 De Gysflash zal de fabrieksinstellingen herstellen

Importeren CONFIG (.gfc)

Hiermee kunt u een opnieuw de fabrieksinstellingen downloaden.

De huidige instelling wordt gewist.

1	Op voorhand moet de gebruiker zich ervan verzekeren dat het « .gfc » file dat overeenkomt met de nieuwe configuratie wel aanwezig is op de USB stick. Dit file mag zich niet bevinden in een dossier of sub-dossier op de USB stick.
2 Breng de USB-stick in in de Gysflash
3 Ga naar het submenu «Importeer CONFIG»
4 Kies het te downloaden file
5 Bevestig het downloaden van het file
6 De lader zal nu de nieuwe configuratie gaan downloaden.

Exporteren CONFIG (.gfc)

Zo kunt u de huidige instelling van uw Gysflash downloaden op een USB-stick.

1 Breng de USB-stick in in de Gysflash

2 Ga naar het submenu «Exporteren CONFIG»

3 Bevestig het opslaan van de configuratie.

4 De Gysflash zal nu de huidige configuratie op de USB-stick opslaan.

Gepersonaliseerde instelling

Lijst met modules en profielen die gepersonaliseerd kunnen worden :

MODULE LADEN
Oplaadkeuze :	Laadprofiel Laadspanning
Pb-LADEN	normaal	2.40 V/cel Laadprofiel voor loodaccu's types Gel, MF, EFB, SLA....
	AGM	2.45 V/cel	Laadprofiel voor de meeste loodaccu's type AGM, inclusief START and STOP.Sommige AGM accu's vragen echter een oplaadprocedure met een zwakkere spanning (Normaal profiel). Raadpleeg in geval van twijfel de handleiding van de accu.
	vloeibaar	2.45 V/cel Laadprofiel voor open loodaccu's type vloeibaar met dop.
	Easy	2.40 V/cel	Laadprofiel voor lood-accu's dat automatisch de laadstroom aanpast aan de afmeting van de accu.Voor een maximale optimalisatie van de laadprocedure wordt aanbevolen, indien mogelijk, de normale, de AGM of de vloeibare laadcurves te gebruiken
	boost	2.42 V/cel	Laadprofiel maximale stroom voor lood-accu's. Met dit profiel kunt u zeer snel laden.Let op : Dit type laadprocedure mag niet te vaak toegepast worden, omdat dit de levensduur van de accu kan verkorten.
	recovery+	2.40 - 2.50 V/cel	Laadprofiel dat geschikt is voor het herstel van zwaar beschadigde lood-accu's. Het herstellen mag alleen plaatsvinden wanneer de accu zich buiten het voertuig bevindt, en op een goed geventileerde plek, om te voorkomen dat de boord-elektronica van het voertuig wordt beschadigd.Let op : De herstel-spanning kan oplopen tot 4.0 V/cel.
	Ca/Ca recov	2.45 - 2.66 V/ cellule	Laadprofiel dat bestemd is voor het herstel van een calcium-accu. Het herstellen mag alleen plaatsvinden wanneer de accu zich buiten het voertuig bevindt, en op een goed geventileerde plek, om te voorkomen dat de boord-elektronica van het voertuig wordt beschadigd.Let op : De herstel-spanning kan oplopen tot 2.75 V/cel.
Li-LADEN	LFP/LiFePO4	3.60 V/cel Laadprofiel voor Lithium accu's van het type LFP (Lithium Fer Phosphate)
	Li-ion std	4.20 V/cel	Laadprofiel voor standaard Lithium-ion accu's op basis van Mangaan of Kobalt (NMC, LCO, LMO, MCO...)
	LFP cell+	3.60 V/cel	Laadprofiel dat geschikt is voor Lithium-ion type LFP (Lithium Fer Phosphate) cellen, met keuze van het aantal in serie op te laden cellen.
	Li-ion cell+	4.20 V/cel	Laadprofiel dat geschikt is voor standaard Lithium-ion cellen op basis van Mangaan of Kobalt (NMC, LCO, LMO, MCO...) met selectie van het aantal in serie op te laden cellen.
TRACTIE	vloeibaar	2.42 V/cel Laadprofiel dat geschikt is voor tractie-accu's type open lood-accu's voor heftrucks.
	gel	2.35 V/cel Laadprofiel voor tractie-accu's type gel voor heftrucks.

VOEDINGS MODULES
SHOWROOM	Garandeert het behoud van de laadstatus van de accu, en voorziet in de energie-behoefte tijdens het gebruik van de elektrische accessoires van een demonstratie voertuig.
DIAG+	Voorziet in de energiebehoeftes tijdens diagnose-fase van een voertuig.
CHANGE BAT.	Waarborgt het behoud van de elektrische voeding van een voertuig tijdens het vervangen van de accu, om zo het geheugen van de board-computers te behouden.Let op : een ompoling tijdens het gebruik kan schadelijk zijn voor de lader en voor het elektronisch systeem van het voertuig.
START MODULE	Hulp bij het starten van voertuigen met een verbrandingsmotor. Voor het voorverwarmen van de accu en een maximale stroom van de lader naar de accu tijdens de opstartfase van de motor (De lader stopt automatisch na 30 minuten).
POWER SUPPLY	Maakt het mogelijk om de lader te gebruiken als een gestabiliseerde voedingsbron met een hoog vermogen. De spanning en de stroom kunnen volledig aangepast worden.Let op : een ompoling tijdens het gebruik kan schadelijk zijn voor de lader en voor het elektronisch systeem van het voertuig.
Li-SUPPLY/LFP	Deze module is geschikt voor het voeden van lithium-ion cellen type LFP (Lithium Fer Phosphate) met keuze van het aantal cellen in serie en de mogelijkheid om de spanning en de stroom bij te stellen.
Li-SUPPLY/Li-ion	Deze module is geschikt voor het voeden van standaard Lithium-ion cellen op basis van Mangaan of Kobalt (NMC, LCO, LMO, MCO...) met keuze-mogelijkheid van het aantal cellen in serie, aanpassen van de spanning en de stroom.

GYS stelt voorgedefinieerde instellingen tot uw beschikking, aangepast aan iedere toepassing.

Deze instellingen zijn beschikbaar op de pagina van het product op de GYS site : Gysflash_config.zip

Configuratie file (gys.fr) Toepassingen

MODULE LADEN VOEDINGS MODULES

DIVERSEN

Pb-LADEN LI-LADEN TRACTIE

SHOWROOM

DIAG+

CHANGE BAT.

MODULE STARTEN

POWER SUPPLY

LI-SUPPLY/LFP

LI-SUPPLY/Li-ion

MODULE TESTER

normaal

AGM

vloeibaar

Easy

Boost

Recovery+

Ca / Ca recov

LFP/LiFePO4

Li-ion std

LFP cell+

Li-ion cell+

vloeibaar

gel

1_gys_original.gfc Oorspronkelijke configuratie van de lader

√

√

√

√

√

√

√

√

2_car_extended.gfc Uitgebreidere functies voor garage-houders

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

3_showroom_only.gfc

Eenvoudige versie voor auto-showrooms en demonstratie-voertuigen

√

4_pro_lithium.gfc Professionele lithium-accu verkooppunten

√

√

√

√

√

√

√

5_traction.gfc Heftruck, elektrische pallet-truck, stapelaar....

√

√

6_full_version.gfc Complete versie

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

Uitsluitend op de modellen 24 V en 48 V.
* DIAG+ (Pro) - Keuze 16 V mogelijk.

Multi-laders

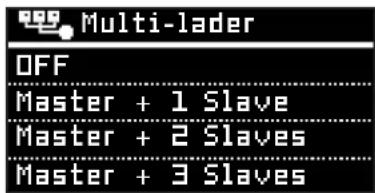

Met dit keuzemenu kunt u de instellingen in de Multi-lader module definiëren (voor meer details zie handleiding van de SHM - 025981).

Kies «OFF» voor een standaard gebruik met één enkele Gysflash.

i

Informatie

Informatie

GYSFLASH 107.24

HW08.00-SW01.00

22.11.069909.000000

Dit keuzemenu toont de informatie betreffende uw Gysflash :

• Naam van het apparaat
• Versie materiaal/software
• Serienummer

ORGANISATIE MENU INSTELLINGEN

AANSLUITMOGELIJKHEDEN MODULES

Uw GYSFLASH is uitgerust met een aansluiting type DB9, waarmee u verschillende extra modules kunt aansluiten, zoals een printer module, Ethernet en overige modules.

LIJST ERROR CODES

Error code Betekenis	Oplossingen
Err01: Int_1 - Err02: Int_2Err23: Int_3 - Err24: Int_4	Elektronisch probleemLader defect	Neem contact op met uw leverancier
Err03: Fuse_NOK Uitgangszeker ing defect Laat de zekering vervangen door een bevoegd persoon
Err04: T>Tmax Abnormale oververhitting Neem contact op met uw leverancier
Err05: (+)(-)	Ompoling van de klemmen	Koppel de rode klem op (+) en de zwarte klem op (-) van de accu.
Err06: U>_V Overspanning gedetecteerd op de klemmen Ontkoppel de klemmen
Err07: No_bat Accu niet aangesloten Controleer of de accu correct is aangesloten op de lader
Err08: U<__V Spanning van de accu abnormaal zwak	Controleer of de gekozen module geschikt is voor de spanning van de accu (bijvoorbeeld : accu 6 V op module 24 V)
	Ga over tot het laden van de accu via de module LADEN
	Accu moet vervangen worden
Err09: U>_V Spanning van de accu abnormaal hoog	Controleer of de gekozen module geschikt is voor de spanning van de accu (bijvoorbeeld : accu 24 V op module 12 V)
Err10: U<2.0V Kortsluiting gedetecteerd tijdens het laden Controleer de montage
Err11: Time_Out	Overschrijding van de tijdslimiet	Aanwezigheid van een stroomverbruiker op de accu die het laden stoort.
	Het laden duurt abnormaal lang Accu moet vervangen worden
Err12: Q>___Ah	Inschakeling van de beveiliging tegen overladen	Aanwezigheid van een stroomverbruiker op de accu die het laden stoort.
		Accu moet vervangen worden
Err13: U<__V	De spanning van de accu is abnormaal zwak tijdens de controle op het laden	Accu moet vervangen worden
Err14: Bat_UVP	De spanning van de accu is abnormaal zwak tijdens de UVP Wake up	Aanwezigheid van kortsluiting, controleer de aansluitingen
		Accu moet vervangen worden
Err15: U<__V Accu te zwak		Controleer of de gekozen module geschikt is voor de spanning van de accu (bijvoorbeeld : accu 24 V op module 12 V)
		Accu moet vervangen worden
Err16: Bat_NOK Accu defect Accu moet vervangen worden
Err17: Recov_NOK Herstel van de accu mislukt Accu moet vervangen worden
Err18: U>0V	Aanwezigheid van spanning op de klemmen tijdens het kalibreren van de kabels	Controleer de montage
Err19: Cable_NOK Kalibreren van de kabels mislukt		Laadkabels moeten vervangen worden
		Slechte verbinding, controleer de aansluitingen
Err20: U<__V	In werking-stelling van de beveiliging tegen abnormale onderspanning	Aanwezigheid van kortsluiting, controleer de aansluitingen
Err21: U<__V of Err22: U<__V	Spanning van de accu abnormaal zwak tijdens het druppelladen	Accu moet vervangen worden
		Aanwezigheid van een stroomverbruiker op de accu
	Geen USB-stick gedetecteerd Controleer of de USB-stick correct in de lader is aangebracht
	Er is geen configuratiebestand (.gfc) aanwezig op deze stick.	Controleer of uw bestanden wel aanwezig zijn op root-directory van de USB-stick. Deze bestanden mogen zich niet in een map of in een submap bevinden.
[WWZA]	Bestand is beschadigd	Het bestand dat u wilt downloaden is beschadigd. Verwijder het beschadigde bestand en installeer een correcte versie op de stick.
Err27: Cable_NOK	Module Multi-Laders : Parallelschakeling laadkabels mislukt	De laadkabels moeten vervangen worden.
		Slechte verbinding, controleer de aansluitingen (PHM).
		Om weer terug te schakelen naar het functioneren met één lader, kiest u OFF voor de functie Multi-laders.
Err28: COM_NOK	Module Multi-Laders : Het is niet gelukt om de laders onderling te laten communiceren	Geen communicatie, verifieer de opstelling van de SHM en de instelling van de laders SLAVE X.
		Om terug te keren naar het functioneren met één lader kiest u OFF voor de functie Multi-laders.

GARANTIE

De garantie dekt alle fabricage-fouten gedurende 2 jaar, vanaf de aankoopdatum (onderdelen en arbeidsloon).

De garantie dekt niet :

• Transportaverij.
• Normale slijtage van de onderdelen (bv: : kabels, klemmen, enz.).
• Ongelukken die ontstaan zijn door verkeerd gebruik (verkeerde spanning, vallen, demonteren van onderdelen).
• Defecten die zijn ontstaan door schadelijke of ongunstige omstandigheden in de werkomgeving (vervuiling, roest, stof).

In geval van uitval of storing kunt u het apparaat terugbrengen of terugsturen naar uw distributeur, samen met:

• een gedateerd aankoopbewijs (kassabon, rekening....)
• een beschrijving van de storing.
