GEBRUIKSAANWIJZING Gysflash 8.48 Pl-E GYS

De Gysflash 8.48 PL-E is een on-board lader die geschikt is voor het opladen van tractie-accu's die gebruikt worden in onder andere schrobzuigmachines, veegmachines en heftrucks, voor hulpaccu's die gebruikt worden in bijvoorbeeld de scheepvaart, vrachtauto's of bussen en voor de accu's van lichte elektrische vervoermiddelen (fietsen, steps, golfkarretjes...). Deze lader is ideaal voor het opladen van de meeste loodzuur accu's (Vloeibaar, AGM) en Lithium-accu's (LiFePO4, Lithium-ion...).

Deze lader is bij uitstek geschikt voor het opladen en het onderhouden van :

• Lood-accu's (Vloeibaar/Gel, AGM) 48 V (24 elementen in serie) van 15 Ah tot 160 Ah.
  • 48 V LFP accu's (15 elementen in serie) van 8 Ah tot 160 Ah.
  • 48 V LFP accu's (16 elementen in serie) van 8 Ah tot 160 Ah.
• «Standaard» Lithium-ion accu's van 48 V (13 elementen in serie)
• «Standaard» Lithium-ion accu's van 48 V (14 elementen in serie)

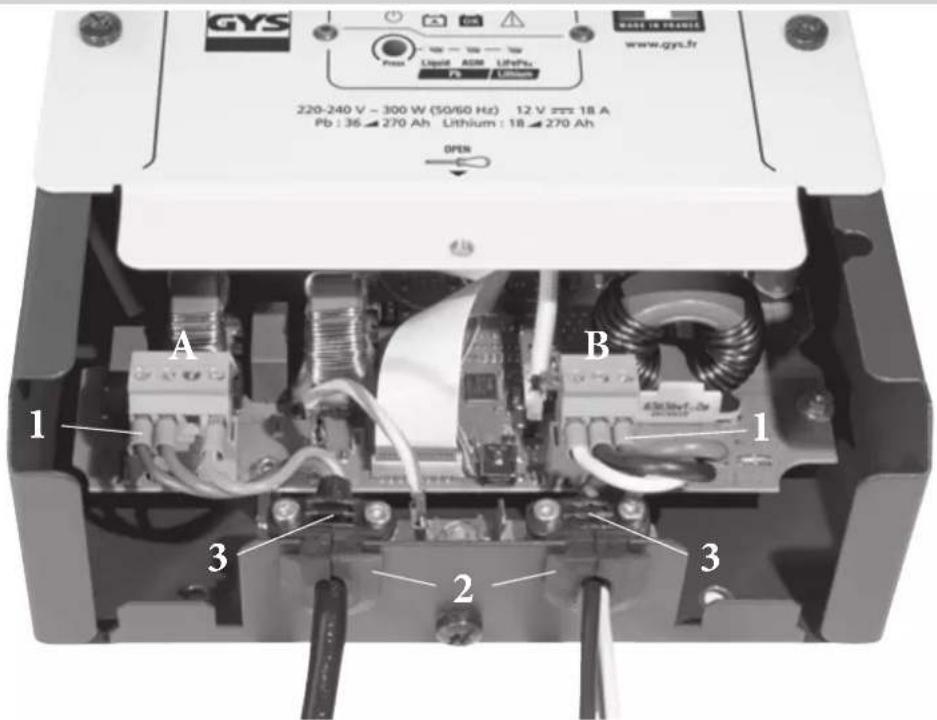

AANSLUITINGEN EN BEKABELING

GYS Press Liquid ADR LifePlus Pb Lithium 220-240 V - 300 W (50/60 Hz) 12 V ≈ 18 A Pb : 36 ▲ 270 Ah Lithium : 18 ▲ 270 Ah OPEN A B 1 1 3 2 3

Aansluitingen			Kabel
			Type Sectie
A		AANSLUITING NETSPANNING 230-1. FASE2. NEUTRALE3. N.C.4. AARDEReferentie aansluiting Würth Elektronik691344510004	H05RN-Fof gelijkwaardig	mini:3G0.75 mm ^2 maxi:3G2.5 mm ^2
B		AANSLUITING ACCU 48 V1.1. SIGNAAL aanwezigheid netspanning (+48/2mA)——2. AANSLUITING NEGATIEF -48 V——3. AANSLUITING POSITIEF + 48 V——Referentie aansluiting Würth Elektronik691344510003	H01V-Kof gelijkwaardig	Accu (2/3)2.5 mm ^2 ofAWG14
				Signaal (1)maxi 2.5 mm ^2

- Klem de voor elke kabelsectie geschikte kabelhuls 1 aan.

- Schroef de hulzen vast op de aansluiting, volgens het aansluit-schema van de aansluitingen A en B (zie schema

hierboven).

• Klem de aansluitingen in hun behuizing op de kaart.
• Geleid de kabels in de daarvoor bestemde rubberen kabelhouders (2), en bevestig deze in de behuizing.
• Bevestig de flenzen 3 zo dat de bekabelde delen binnen in de doos zich nooit in een gespannen of te strakke positie bevinden (schroef M3x20 - TORX 10).

FUNCTIE KALIBREREN KABELS

Procedure waarmee de laadkabels van het apparaat kunnen worden gekalibreerd, zodat de lader het spanningsverlies, dat wordt veroorzaakt door de kabels, optimaal kan compenseren. Het wordt sterk aanbevolen om deze procedure na iedere wijziging in de kabels en na het vervangen ervan uit te voeren.

1. De Loodzuur laadmodules :
2. Zet de 2 klemmen van de kabel in kortsluiting (voer geen kortsluiting uit op een accu).
3. Koppel het apparaat af van de netspanning en wacht tot de lader zich uitschakelt.
4. Houd de knop ingedrukt, terwijl u de stekker in het stopcontact doet, totdat het lampje gaat branden.
5. brandt: OK de kalibratie is correct verlopen.
6. brandt: ⚠ de kalibratie is niet correct uitgevoerd, haal de stekker uit het stopcontact en herhaal de procedure.
7. Haal de stekker uit het stopcontact totdat de lader zich uitschakelt

LAAD-MODULES

Om de instelling van de laadmodules te wijzigen handelt u als volgt :

1. Ontgrendel de lader door 3 seconden lang op knop (●) te drukken.
2. Kies de module door opnieuw op knop (Press) te drukken.
3. Vergrendel de module door opnieuw 3 seconden lang op de knop te drukken (of 10 seconden te wachten zonder op de knop te drukken).

Pb

Module laden Lood Vloeibaar/Gel (57.2 V/8 A) :

Module bestemd voor het laden van 48V lood/vloeibaar accu's van 15 Ah tot 160 Ah. Automatische laadcyclus in 7 stappen.

Pb

Module laden Lood Vloeibaar/Gel-Tractie (57.6 V/8 A) :

Module bestemd voor het laden van 48V lood/vloeibaar accu's van 15 Ah tot 160 Ah. Automatische laadcyclus in 7 stappen.

Pb

Laadmodule Lood AGM (58.8 V/8 A) :

Module bestemd voor het laden van 48V accu's lood/AGM van 15 Ah tot 160 Ah. Automatische laadcyclus in 7 stappen.

Pb

Laadmodule Lood AGM-tractie (58.8 V/8 A) :

Module bestemd voor het laden van 48V accu's lood/AGM van 15 Ah tot 160 Ah. Automatische laadcyclus in 7 stappen.

LiFePO4

Laadmodule Lithium IJzer Fosfaat 54.0V/15 cellen (54.0 V/8 A):

Module bestemd voor het laden van 48V Lithium LiFePO4 accu's van 8 Ah tot 160 Ah. Automatische laadcyclus in 6 stappen.

LiFePO4

Laadmodule Lithium IJzer Fosfaat 58.0V/16 cellen (57.6 V/8 A):

Module bestemd voor het laden van 48V Lithium LiFePO4 accu's van 8 Ah tot 160 Ah. Automatische laadcyclus in 6 stappen.

Li-ion

Laadmodule Lithium-ion 54.0V/13 cellen (54.0 V/8 A) :

Module bestemd voor het laden van 48V Lithium-ion accu's van 8 Ah tot 160 Ah. Automatische laadcyclus in 6 stappen.

Li-ion

Laadmodule Lithium-ion 58.0V/14 cellen (58.1 V/8 A) :

Module bestemd voor het laden van 48V Lithium-ion accu's van 8 Ah tot 160 Ah. Automatische laadcyclus in 6 stappen.

UVP wake up functie

Sommige lithium accu's beschikken over een UVP (Under Voltage Protection), die de accu in geval van diepe ontlading afkoppelt. Deze beveiliging blokkeert de detectie door de lader van de accu. In dat geval moet de UVP worden uitgeschakeld, zodat de Gysflash 8.48 PL-E de accu kan detecteren en opladen. Hiertoe dient u de UVP Wake up functie van de lader te activeren. Eenmaal geactiveerd zal deze functie een algorithme opstarten dat de accu iedere 5 minuten lanceert.

Procedure waarmee u de UVP wake-up functie kunt activeren of deactiveren :

1. Toegang tot één van de Lithium laad-modules.

2. Koppel het apparaat af van de netspanning en wacht tot de lader zich uitschakelt.

3. Houd de knop ingedrukt en steek de stekker in het stopcontact.

4. Als de lampjes Li-ion, LiFePO4 en ok branden, betekent dit dat de UVP wake up functie is geactiveerd.

5. Als de lampjes Li-ion, LiFePO4 en ⚠ branden, betekent dit dat de UVP wake up functie is gedeactiveerd.

6. Haal de stekker uit het stopcontact totdat de lader zich uitschakelt. De instellingen zijn in het geheugen opgeslaan.

Zo kunt u controleren of de UVP wake up functie geactiveerd is :

• Start het apparaat weer op.
• Als tijdens het aanschakelen alle lampjes gedurende één seconde tegelijk gaan branden is de UVP wake-up functie ge-activeerd.
• Als bij het aanschakelen de lampjes achter elkaar gaan brenden is de functie UVP wake-up gedeactiveerd.

In geval van een UVP beveiliging op een Lithium accu wordt aanbevolen om alle stroomverbruikers op de accu uit te schakelen, zodat de UVP Wake up correct zal functioneren.

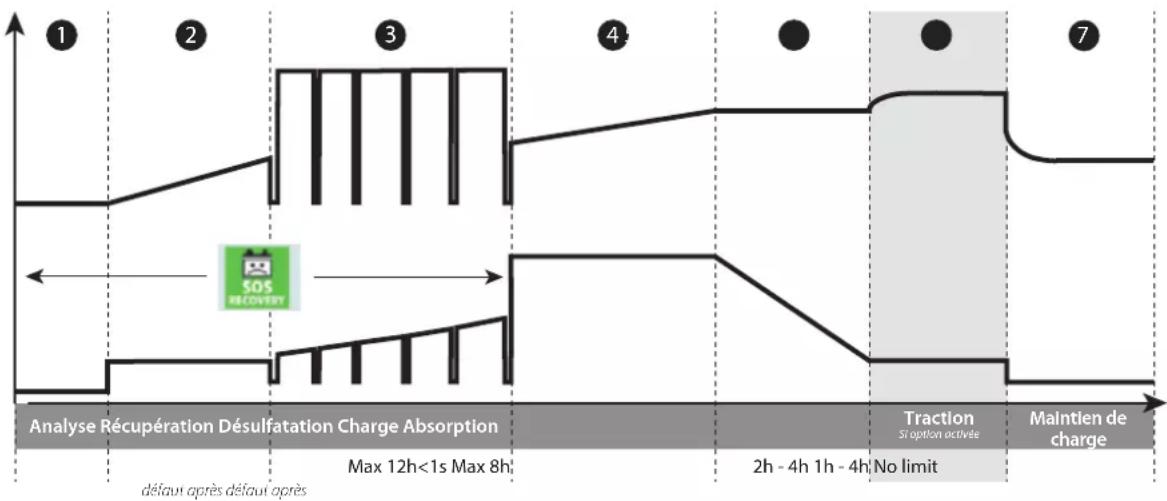

• Laadcurve Lood :

De Gysflash 8.48 PL-E gebruikt een geëvolueerde laadcurve in 6 (of 7) stappen, die de optimale prestaties van uw accu garandeert. Deze automatische laadcurve is geschikt voor het laden van alle soorten Loodzuur accu's (vloeibaar/GEL en AGM) en garandeert een optimaal laadniveau voor uw accu. Deze curve kan ook gebruikt worden tijdens de aanwezigheid van stroomverbruikers op de accu.

Stap 1 : Analyse

Analyse van de staat van de accu (laadniveau, ompoling, verkeerde accu aangesloten...)

Stap 2 : Herstel (3 A)

Algoritme voor het herstellen van de beschadigde elementen als gevolg van een diepe ontlading.

Stap 3 : Ontzwaveling (62 V)

Algoritme ontzwaveling van de accu.

Stap 4 : Laden (8 A)

Snel opladen met maximale stroom, waarmee 80% van het laad-niveau bereikt wordt.

Vloeibaar/Gel	AGM	Vloeibaar/Gel-Tractie	AGM-Tractie
57.2 V	58.8 V 57.6 V	58.8 V

Stap 5 : Absorptie

Laden met constante spanning, om de accu tot 100% op te laden.

Vloelbaar/Gel	AGM	Vloelbaar/Gel-Tractie	AGM-Tractie
57.2 V	58.8 V 57.6 V	58.8 V

Stap 6 : Tractie (62 V)

Als voor de tractie-optie is gekozen zal de acculader extra stroom injecteren om het gas te creëren dat het mogelijk maakt de elektrolyt te mengen en de cellen van de accu te herstellen. Tijdens deze fase kan de accu een beetje water verliezen.

Stap 7 : Onderhoudsladen (54 V)

Handhaaft het maximale laadniveau van de accu.

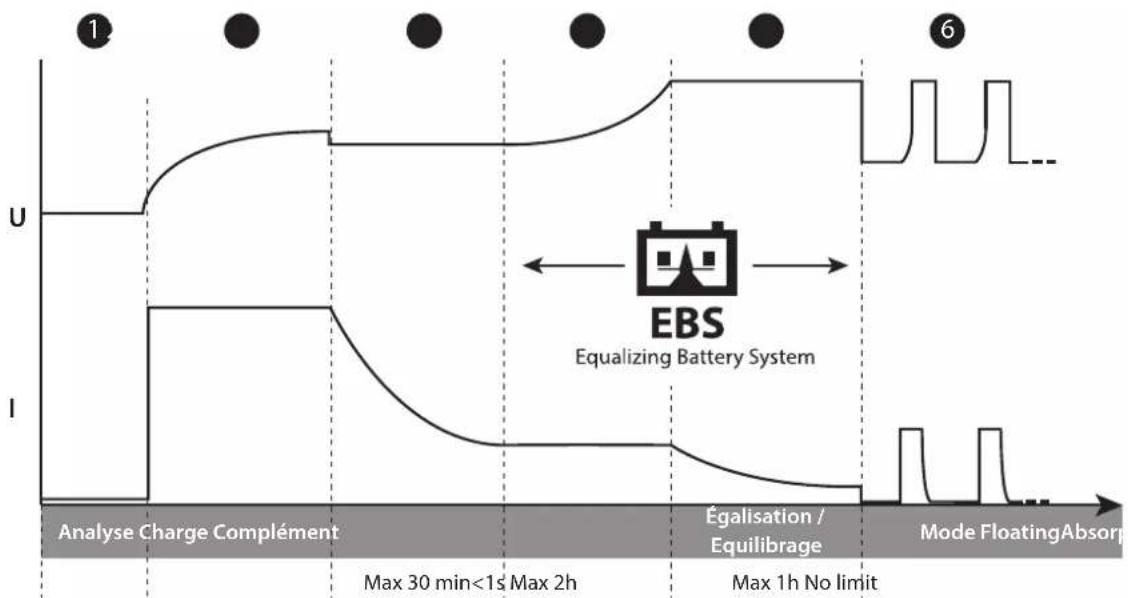

• Laadcurve Lithium :

De Gysflash 8.48 PL-E gebruikt een geëvolueerde Lithium laadcurve in 6 stappen, die de optimale prestaties van uw accu garandeert. Deze automatische laadcurve is geschikt voor alle soorten Lithium accu's en garandeert een optimaal laadniveau voor uw accu. Deze curve kan ook gebruikt worden tijdens de aanwezigheid van stroomverbruikers op de accu.

Analyse van de staat van de accu (laadniveau, ompoling, onjuiste accu aangesloten enz.).

Stap 2 : Laden (8 A)

Snel laden met maximale stroom tot U1

LiFePO4 54.0 V Li	LiFePO4 58.0 V Li-ion	54.0 V Li-ion 58.0 V
51.8 V 55.2 V	53.3 V 57.4 V

Stap ③ : Absorptie

Laden met constante spanning U1, om de accu tot 98% op te laden.

Stap 4 : Aanvulling

Progressief opvoeren van de spanning tot U2 met beperkte stroom, om zo naar 100% van het laadniveau te gaan.

LiFePO4 54.0 V Li	LiFePO4 58.0 V Li-ion	54.0 V Li-ion 58.0 V
54.0 V 57.6 V	54.0 V 58.1 V

Stap 5 : Egaliseren / balanceren

Balanceren van de cellen van de accu.

Stap 6 : Floating

Handhaven van het maximale laadniveau van de accu, met onderhoudsladen om de 2 maanden.

- Beveiligingen :

De GYSFLASH 8.48 PL-E beschikt over een reeks beveiligingen tegen kortsluiting of ompoling. Het apparaat beschikt over een systeem dat vonkvorming tijdens het aankoppelen van de acculader op de accu voorkomt. De lader heeft een dubbele isolatie en zal uw auto-elektronica geen schade toebrengen.

De GYSFLASH 8.48 PL-E is uitgerust met een geïntegreerde temperatuur-sensor, die het apparaat in staat stelt om de laadstroom aan te passen aan de omgevingstemperatuur om zodoende oververhitting van de interne elektronica te voorkomen.

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

	Afwijkingen	Oorzaken	Oplossingen
1	Het lampje [5H8T] knippert.	PolariteitswisselingDe accuspanning is te hoogAccu in kortsluiting	Controleer of de laadkabels correct zijn aangeslotenControleer of de accu wel een 48V accu is.
2	Het lampje [5554] brandt.	Opladen mislukt, de accu is onherstelbaar beschadigd.	Vervang de accu en druk op de keuzeknop [5K32]om het laden weer op te starten
3	Het lampje [HDOK] blijft branden, zelfs na een druk op de keuzeknop	Thermische storing	De omgevingstemperatuur is te hoog (>50°C), ventileer het vertrek en laat de lader afkoelen

GARANTIEVOORWAARDEN

De garantie dekt alle fabricage-fouten gedurende 2 jaar, vanaf de datum van aankoop (onderdelen en arbeidsloon). De garantie dekt niet :

• Transportaverij.
• Normale slijtage van de onderdelen (bv: : kabels, klemmen, enz.).
• Ongelukken die ontstaan zijn door verkeerd gebruik (verkeerde spanning, vallen, demonteren van onderdelen).
• Defecten die zijn ontstaan door schadelijke of ongunstige omstandigheden in de werkomgeving (vervuiling, roest, stof).

In geval van uitval of storing kunt u het apparaat terugbrengen of terugsturen naar uw distributeur, samen met:

- een gedateerd aankoopbewijs (kassabon, rekening....)

- een beschrijving van de storing.
