РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Gysflash 8.48 Pl-E GYS

Gysflash 8.48 PL-E - это бортовое зарядное устройство для подзарядки тяговых батарей, установленных на поломоечных машинах или тележках, сервисных батарей, используемых на морских судах, грузовых автомобилях и автобусах, а также батарей для электромобильных средств передвижения (велосипедов, скутеров, гольф-каров и т.д.). Оно идеально подходит для зарядки большинства свинцовых (жидкостных/гелевых, AGM) и литиевых (LiFePO4, литий-ионных и др.) аккумуляторов.

Это зарядное устройство идеально подходит для зарядки и обслуживания :

• Свинцовых батарей (жидкостные/гелевые, AGM) 48 В (24 последовательно соединенных элемента) от 15 Ач до 160 Ач.
• Батарей 48 В LFP (15 последовательно соединенных элементов) емкостью от 8 до 160 Ач.
- Батарей 48 В LFP (16 последовательно соединенных элементов) емкостью от 8 до 160 Ач.
- Стандартных литий-ионные батарей48 В (13 последовательно соединенных элементов)
- Стандартные 48-вольтовые литий-ионные батареи (14 последовательно соединенных элементов)

ПРОВОДКА И КАБЕЛИ

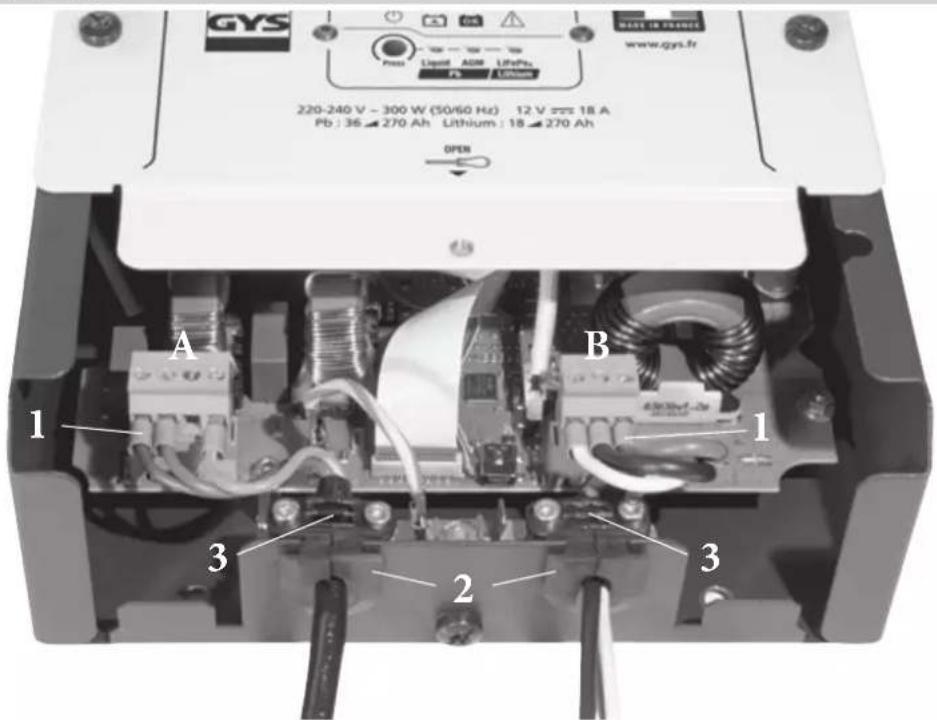

GYS Press Liquid ADR LifePlus Pb Lithium 220-240 V - 300 W (50/60 Hz) 12 V ≈ 18 A Pb : 36 ▲ 270 Ah Lithium : 18 ▲ 270 Ah OPEN A B 1 1 3 2 3

Подключение			КАБЕЛЬ :
			Тип Раздел
A		ПОДКЛЮЧЕНИЕ К СЕТИ 230~1. Фаза2. НЕЙТРАЛЬНЫЙ3. N.C.4. ЗЕМЛЯСправочник по разъемам Würth Electronik691344510004	H05RN-Fили эквивалент	МИНИ :3G0.75 mm ^2 maxi :3G2.5 mm ^2
Б		ПОДКЛЮЧЕНИЕ БАТАРЕИ 48 В1. Сеть присутствует СИГНАЛ (+48/2 мА ± ——2. НЕГАТИВНОЕ ПОДКЛЮЧЕНИЕ - 48 В——3. ПОЗИТИВНОЕ ПОДКЛЮЧЕНИЕ + 48 В——Справочник по разъемам Würth Electronik691344510003	H01V-Кили эквивалент	Battery (2/3)2.5mm ^2 илиAWG14
				Сигнал (1)maxi 2.5 mm ^2

• Обожмите кабельные муфты 1 в соответствии с сечением каждого кабеля.
• Навинтите гильзы на разъем, следуя схемам подключения разъемов А и В (выше).

- Установите разъемы в гнезда на плате.

• Пропустите кабели через резиновые прокладки 2 и вставьте их в лист.
• Закрепите зажимы 3 таким образом, чтобы не повредить проводные части внутри корпуса не затягиваются (винты M3x20 - TORX 10).

ФУНКЦИЯ КАЛИБРОВКИ КАБЕЛЯ

Алгоритм, позволяющий произвести калибровку кабелей зарядки, чтобы зарядное устройство оптимально компенсировало снижение напряжения из-за кабелей. Настоятельно рекомендуется выполнять эту процедуру при установке зарядного устройства, а также при модификации или замене кабелей.

1. Режимы зарядки для свинцовых аккумуляторов Plomb
2. Закоротите зажимы (не замыкайте на аккумуляторе)
3. Отсоедините аппарат и подождите пока зарядное устройство выключится
4. Нажмите и удерживайте кнопку при подключенной сетевой вилке, пока не загорится индикаторок или

- ока: калибровка выполнена правильно.

- ⚠️ на: если калибровка не удалась, отсоедините сетевой штекер и повторите процедуру.

1. Отключите вилку от сети, пока зарядное устройство не выключится

РЕЖИМЫ ЗАРЯДКИ

Чтобы изменить настройки режима зарядки, необходимо :

1. Разблокируйте зарядное устройство, нажав на кнопку (●) и удерживая ее в течение 3 секунд.
2. Выберите режим, нажав кнопку (●) еще раз.
3. Заблокируйте режим повторным нажатием кнопки в течение 3 секунд (или подождите 10 секунд, не нажимая кнопку 📄).

Pb

Режим зарядки жидкостных свинцовых/гелевых аккумулятовор (57,2 В/8 А) :

Режим зарядки 48 В свинцовых/жидкостных батарей емкостью от 15 до 160 Ач. 7-ступенчатый автоматический цикл зарядки.

Pb

Режим зарядки жидкостных/гелевых свинцовых аккумулаторов (57,6 В/8 А) :

Режим зарядки 48 В свинцовых/жидкостных батарей емкостью от 15 до 160 Ач. 7-ступенчатый автоматический цикл зарядки.

Pb

Свинцово-кислотные AGM (58,8 В/8 А) :

Режим зарядки свинцовых/AGM-аккумуляторов 48 В емкостью от 15 до 160 А-ч. 7-ступенчатый автоматический цикл зарядки.

Pb

Режим зарядки свинцово-кислотной AGM-тяги (58,8 В/8 А) :

Режим зарядки свинцовых/AGM-аккумуляторов 48 В емкостью от 15 до 160 А-ч. 7-ступенчатый автоматический цикл зарядки.

LiFePO4

Режим зарядки литий-железо-фосфатный 54,0 В/15 ячеек (54,0 В/8 А):

Режим зарядки литиевых батарей 48 В LiFePO4 емкостью от 8 А-ч до 160 А-ч. 6-этапный автоматический цикл зарядки.

LiFePO4

Режим заряда литий-железо-фосфатных аккумуляторов 58,0 В/16 ячеек (57,6 В/8 А):

Режим зарядки литиевых батарей 48 В LiFePO4 емкостью от 8 А-ч до 160 А-ч. 6-этапный автоматический цикл зарядки.

Li-ion

Режим зарядки Литий-ионный 54,0 В/13 ячеек (54,0 В/8 А) :

Режим зарядки 48 В литий-ионных батарей емкостью от 8 до 160 А-ч. 6-этапный автоматический цикл зарядки.

Li-ion

Режим заряда литий-ионных аккумуляторов 58,0 В/14 ячеек (58,1 В/8 А) :

Режим зарядки 48 В литий-ионных батарей емкостью от 8 до 160 А-ч. 6-этапный автоматический цикл зарядки.

Функция пробуждения uvp

Некоторый литиевые аккумуляторы имеют защиту минимального напряжения (ЗМН) UVP (Under Voltage Protection), которая отключает аккумулятор в случае глубокой разрядки. Эта защита мешает зарядному устройству распознать подключенный аккумулятор. Для того чтобы Gysflash 8.48 PL-E мог заряжать аккумулятор, необходимо отключить защиту UVP. Для этого активируйте на зарядном устройстве функцию UVP Wake up. После активации этой функции каждые 5 минут будет выполняться алгоритм пробуждения батареи.

Процедура активации или деактивации функции пробуждения UVP :

1. Войдите в один из режимов зарядки литиевой батареи.
2. Отсоедините аппарат и подождите пока зарядное устройство выключится
3. Удерживайте кнопку (● Press) нажатой при подключении сетевой вилки.

- Если горят индикаторы Li-ion, LiFePO4 и ок светодиоды, то функция пробуждения UVP активна.

- Если горят индикаторы Li-ion, LiFePO4 и ⚠️ светодиоды, то функция пробуждения UVP отключена.

1. Отсоедините сетевой провод до полного выключения зарядного устройства. Настройки сохраняются.

Подсказка для проверки того, активна ли функция пробуждения UVP:

• Перезапустите устройство.
• Если все светодиоды загораются одновременно в течение одной секунды, это означает, что функция пробуждения UVP активирована.
• Если при включении устройства светодиоды загораются один за другим, то функция пробуждения UVP отключена.

В случае защиты UVP литиевой батареи рекомендуется удалить все потребители на батарее, чтобы функция пробуждения UVP работала корректно.

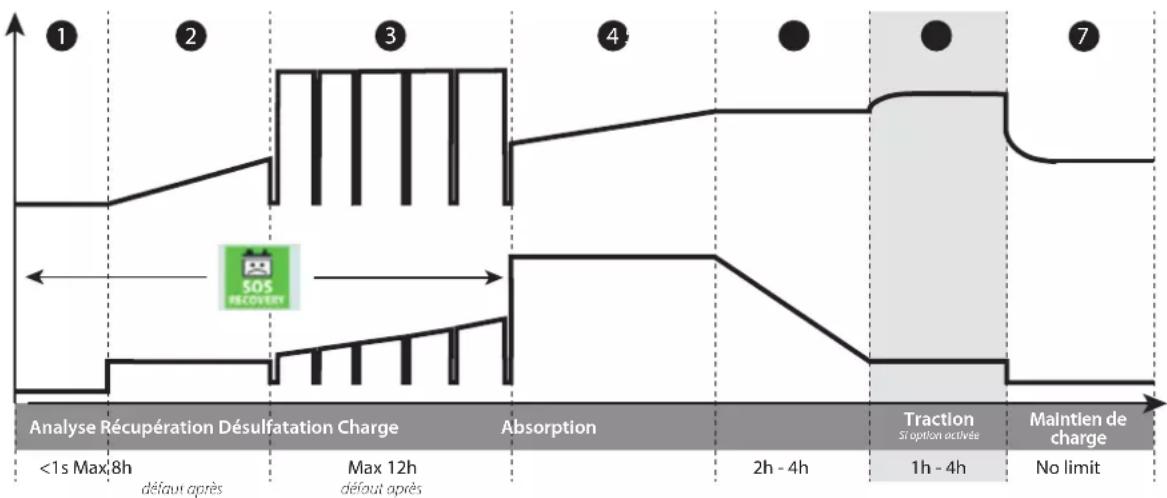

• Кривая зарядки свинцовой АКБ

Gysflash 8.48 PL-E имеет усовершенствованную 6- (или 7-) ступенчатую кривую заряда, которая гарантирует оптимальную производительность батареи. Эта автоматическая кривая заряда адаптирована ко всем типам свинцово-кислотных батарей (жидкие/гелевые и AGM) и гарантирует оптимальный уровень заряда для вашей батареи. Эта функция совместима с присутствием потребителей на аккумуляторе.

Анализ состояния аккумулятора (уровень заряда, инверсия полярностей, подключение неправильного аккумулятора...)

Этап 2 : Восстановление (3 А)

Алгоритм восстановления элементов, поврежденных вследствие глубокой разрядки.

Этап ③ : Десульфатация (62 В)

Алгоритм десульфатации АКБ.

Этап 5 : Поглощение

Зарядка при постоянном напряжении, чтобы довести уровень за- ряда до 100%.

Жидкость/гель	AGM	Жидкость/гель - тяговая	AGM-Traction
57.2 V	58.8 V	57.6 V	58.8 V

Этап 6 : Тяга (62 В)

Если выбрана опция тяги, то зарядное устройство подает дополнительный ток для создания газа, который перемешивает электролит и восстанавливает элементы батареи. Во время этой фазы аккумулятор может потерять немного воды.

Этап 4 : Зарядка (8 А)

Быстрая зарядка на максимальном токе, позволяющая достичь 80% уровня зарядки.

Жидкость/гель	AGM Жидкость/гель -тяговая	AGM-Traction
57.2 V 58.8 V	57.6 V 58.8 V

Этап 7 : Удержание заряда (54 В)

Поддержание уровня заряда АКБ на максимальном уровне.

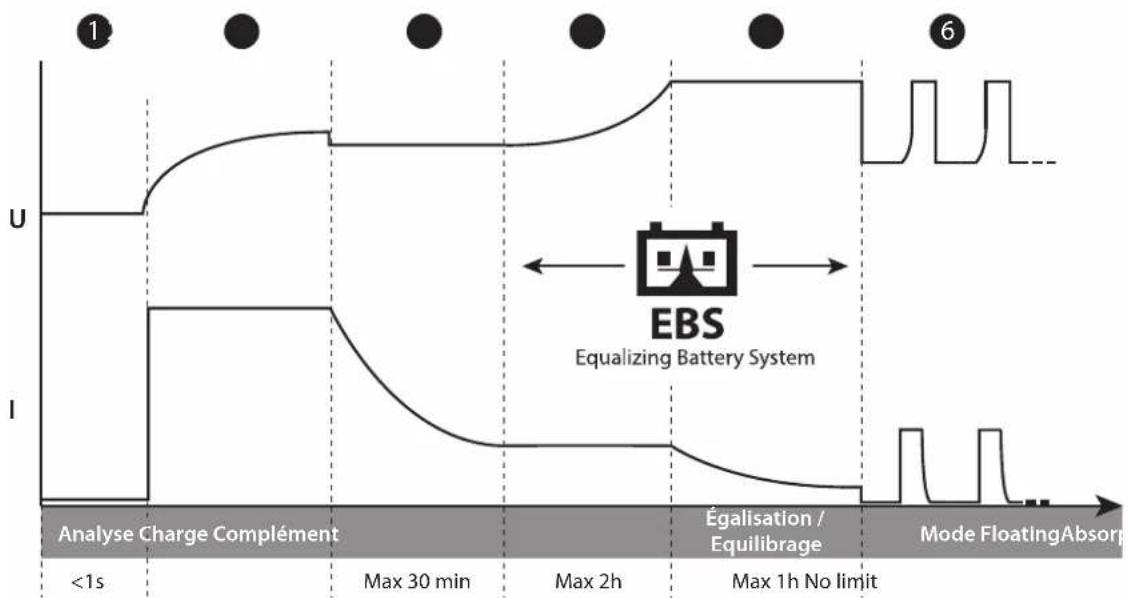

• Кривая заряда лития :

В Gysflash 8.48 PL-E используется усовершенствованная 6-ступенчатая кривая зарядки лития, гарантирующая оптимальную работу аккумулятора. Эта автоматическая кривая заряда адаптирована ко всем типам литиевых батарей и гарантирует оптимальный уровень заряда для вашей батареи. Эта функция совместима с присутствием потребителей на аккумуляторе.

Этап 1 : Анализ

Анализ состояния батареи (уровень заряда, реверс и т.д.) полярности, неправильно подключенного аккумулятора и т.д.).

Этап 2 : Зарядка (8 А)

Быстрая зарядка при максимальном токе до U1

Зарядка при постоянном напряжении U1 доводит уровень заряда до 98%.

Этап 4 : Дополнение

Постепенное увеличение напряжения на U2 при снижении тока до достижения 100% уровня заряда.

LiFePO4 54.0 V	LiFePO4 58.0 V	Li-Ion 54.0 V	Li-Ion 58.0 V
54.0 V	57.6 V	54.0 V	58.1 V

Этап 5: Эквализация / балансировка

Балансировка элементов батареи.

Этап 6 : Floating (подзаряд)

Поддерживает максимальный уровень заряда батареи с помощью профилактической зарядки каждые 2 месяца.

- Защита :

GYSFLASH 8.48 PL-E имеет набор устройств, защищающих его от коротких замыканий и переполюсовки. Он оснащен противоискровой защитой, предотвращающей искрение при подсоединении зарядного устройства к АКБ. Это зарядное устройство имеет двойную изоляцию и совместим с бортовой электроникой автомобилей.

GYSFLASH 8.48 PL-E имеет встроенный температурный датчик, который позволяет адаптировать ток заряда к температуре окружающей среды, чтобы предотвратить перегрев внутренней электроники.

НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ И УСТРАНЕНИЕ

	Неисправности Причины Устранение
1	Мигает индикатор.	- Обратная полярность- Слишком высокое напряжение батареи- Короткое замыкание батареи
2	Горит индикатор.	- Сбой зарядки, батарея не подлежит восстановлению
3	[AO50] Светодиод продолжает гореть даже после нажатия кнопки выбора 📄️.	Проблема с температурой

УСЛОВИЯ ГАРАНТИИ

Гарантия распространяется на любой заводской дефект или брак в течение 2 лет с даты покупки изделия (запчасти и рабочая сила). Гарантия не распространяется на:

• Любые повреждения при транспортировке.
• Нормальный износ деталей (Например : кабели, зажимы и т.д.).
• Случаи неправильного использования (ошибка питания, падение, разборка).
• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль).

В случае поломки, верните устройство своему дистрибьютору, предоставив:

- доказательство покупки с указанной датой (квитанция, счет-фактура...)

- описание поломки.
