MANUAL DE USUARIO Gysflash 8.48 Pl-E GYS

El Gysflash 8.48 PL-E es un cargador de a bordo para recargar baterías de tracción que se encuentran en fregadoras o transpaletas, baterías de servicio que se encuentran en aplicaciones marinas, de vehículos pesados o autobuses y baterías utilizadas en medios de transporte relacionados con la electromovilidad (bicicletas, scooters, carritos de golf, etc.). Es ideal para recargar la mayoría de las baterías de plomo (líquido/gel, AGM) y de litio (LiFePO4, ion-litio, etc.).

Este cargador es ideal para cargar y mantener:

• Baterías de plomo de 48 V (líquido/gel, AGM) (24 elementos en serie) de 15 Ah a 160 Ah.
• Baterías LFP de 48 V (15 células en serie) de 8 Ah a 160 Ah.
• Baterías LFP de 48 V (16 células en serie) de 8 Ah a 160 Ah.
• Baterías de iones de litio "estándar" de 48 V (13 células en serie)
• Baterías de iones de litio "estándar" de 48 V (14 células en serie)

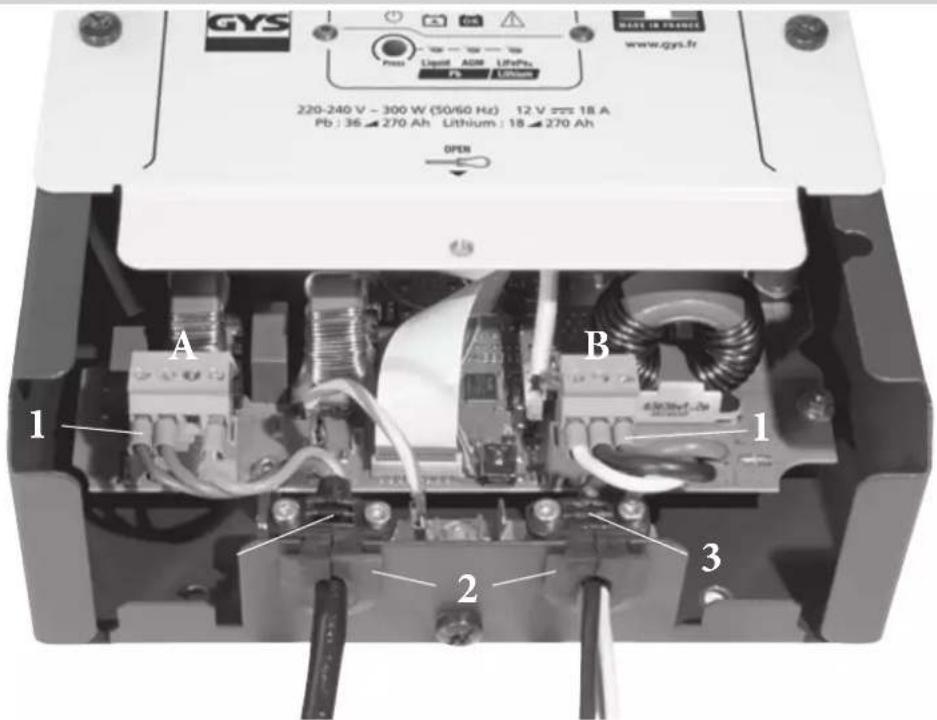

CONEXIÓN Y CABLEADO

GYS Press Liquid ADR LifePlus Pb Lithium 220-240 V - 300 W (50/60 Hz) 12 V ≈ 18 A Pb : 36 ▲ 270 Ah Lithium : 18 ▲ 270 Ah OPEN A B 1 1 2 3 MADE IN ENHINDS www.gys.fr

Conexión			Cable
			Tipo Sección
A		Conexión a la red 230~1. FASE FASE2. NEUTRO3. N.C.4. TIERRARReferencia del conector Würth Electronik691344510004	H05RN-FO equivalente	mini:3G0,75 mm ^2 maxi:3G2,5 mm ^2
B		B CONEXIÓN DE LA BATERÍA 48 V1. BATERÍA SEÑAL de presencia de red (+48/2mA)————2. CONEXIÓN NÉGATIVO - 48 V————3. CONEXIÓN POSITIVA + 48 V————Referencia del conector Würth Electronik691344510003	H01V-Ko equivalente	Batería (2/3)2,5 mm ^2 oAWG14
				Señal (1)máx 2.5 mm ^2

• Engarce los 1 manguitos de cableado adecuados a la sección de cada cable.

• Enrosque los manguitos en el conector, siguiendo los esquemas de conexión de los conectores A y B (arriba).

• Enganche los conectores en sus zócalos de la placa.

• Pase los cables por los ojales de goma 2 y enchufe los ojales en la chapa.
• Fije las abrazaderas 3 de modo que las piezas cableadas del interior de la caja nunca queden estiradas (tornillos M3x20 - TORX 10).

FUNCIÓN CABLE CALIBRACIÓN

Procedimiento para calibrar los cables de carga del aparato, de modo que el cargador compense de forma óptima la caída de tensión debida a los cables. Se recomienda encarecidamente llevar a cabo este procedimiento cuando se instale el cargador o siempre que se modifiquen o cambien los cables.

1. Entre en uno de los modos de carga por cable.
2. Cortocircuite las 2 pinzas de los cables (no cortocircuite ninguna batería).
3. Desconecte el producto de la red eléctrica y espere a que el cargador se apague.
4. Mantenga pulsado el botón (●) mientras enchufa el aparato a la red eléctrica hasta que se encienda el indicador

• OK encendido: el calibrado se ha realizado correctamente.

• ▲ encendido: el calibrado ha fallado, desconecte el enchufe de la red y repita el procedimiento.

• Desconecte el enchufe de red hasta que el cargador se apague

MODOS DE CARGA

Para cambiar los ajustes del modo de carga:

1. Desbloquee el cargador pulsando el botón durante 3 segundos.
2. Seleccione el modo pulsando de nuevo el botón
3. Bloquee el modo pulsando de nuevo el botón durante 3 segundos (o espere 10 segundos sin pulsar el botón).

Pb

Modo de carga plomo-ácido/gel (57,2 V/8 A):

Modo para cargar baterías de plomo-ácido de 48 V de 15 Ah a 160 Ah. Ciclo de carga automático de 7 pasos.

Pb

Modo de carga de plomo/ácido/gel (57,6 V/8 A):

Modo para cargar baterías de plomo/líquido de 48 V de 15 Ah a 160 Ah. Ciclo de carga automático de 7 etapas.

Pb

Modo de carga de plomo-ácido AGM (58,8 V/8 A):

Modo para cargar baterías de plomo/AGM de 48 V de 15 Ah a 160 Ah. Ciclo de carga automático de 7 pasos.

Pb

Modo de carga de tracción de plomo AGM (58,8 V/8 A):

Modo para cargar baterías de plomo/AGM de 48 V de 15 Ah a 160 Ah. Ciclo de carga automático de 7 pasos.

LiFePO4

Modo de carga de litio fosfato de hierro 54,0 V/15 celdas (54,0 V/8 A):

Modo diseñado para cargar baterías de litio LiFePO4 de 48 V de 8 Ah a 160 Ah. Ciclo de carga automático de 6 pasos.

LiFePO4

Modo de carga de litio fosfato de hierro 58,0 V/16 celdas (57,6 V/8 A):

Modo diseñado para cargar baterías de litio LiFePO4 de 48 V de 8 Ah a 160 Ah. Ciclo de carga automático de 6 pasos.

Li-ion

Modo de carga de iones de litio de 54,0 V/13 celdas (54,0 V/8 A):

Modo para cargar baterías de iones de litio de 48 V de 8 Ah a 160 Ah. Ciclo de carga automático de 6 pasos.

Li-ion

Modo de carga de iones de litio 58,0 V/14 celdas (58,1 V/8 A) :

Modo para cargar baterías de iones de litio de 48 V de 8 Ah a 160 Ah. Ciclo de carga automático de 6 pasos.

Función UVP wake up

Algunas baterías de litio incorporan UVP (Protección contra baja tensión), que desconecta la batería en caso de descarga profunda. Esta protección impide que el cargador detecte la batería. Para que el Gysflash 8.48 PL-E pueda cargar la batería, es necesario desactivar la UVP. Para ello, active la función Despertar UVP del cargador. Una vez activada, esta función ejecutará un algoritmo de despertar de la batería cada 5 minutos.

Procedimiento para activar o desactivar la función de despertador UVP:

1. Seleccione uno de los modos de carga de litio. Entre en uno de los modos de carga de litio.
2. Desenchufe el producto de la red eléctrica y espere a que el cargador se apague.
3. Mantenga pulsado el botón Press mientras enchufa el aparato a la red eléctrica.

- Si los LED de Li-ion, LiFePO4 y OK están encendidos, la función de activación UVP está activa.

- Si los LEDs Li-ion, LiFePO4 y 🔒 están encendidos, la función de despertador UVP está desactivada.

1. Desconecte el cargador de la red eléctrica hasta que se apague. Los ajustes se guardarán.

Consejo para comprobar si la función de activación UVP está activa:

• Reinicie el producto.
• Si todas las luces se encienden al mismo tiempo durante un segundo, la función de activación UVP está activa.
• Si las luces se encienden sucesivamente, la función de despertador UVP está desactivada.

Si una batería de litio tiene protección UVP, le recomendamos que retire todos los consumidores de la batería para que la función de despertar UVP funcione correctamente.

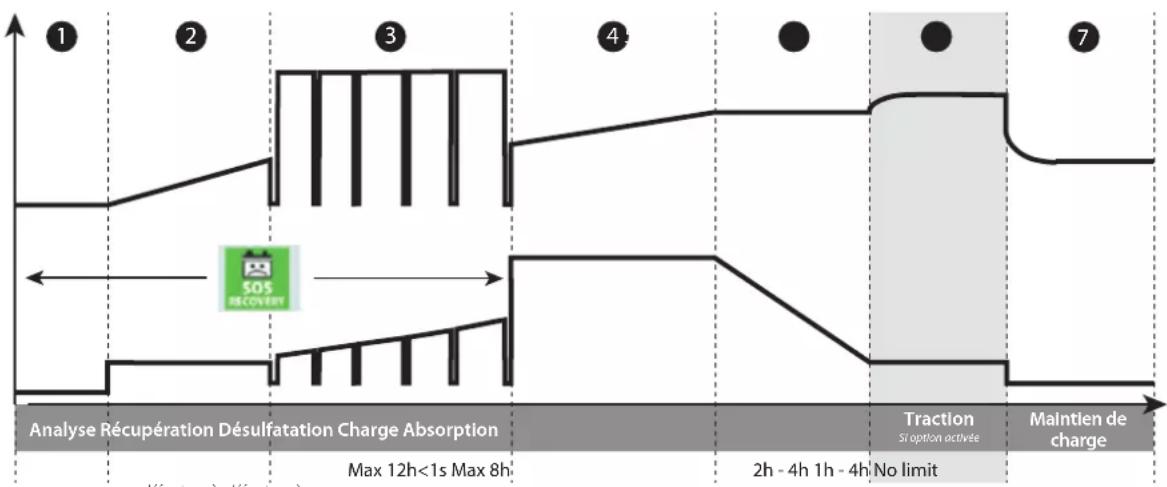

- Curva de carga en plomo:

El Gysflash 8.48 PL-E dispone de una curva de carga avanzada de 6 (o 7) etapas que garantiza un rendimiento óptimo de su batería. Esta curva de carga automática está adaptada a todos los tipos de baterías de plomo (líquido/GEL y AGM) para garantizar un nivel de carga óptimo para su batería. Esta curva es perfectamente compatible con la presencia de consumidores en la batería.

Análisis del estado de la batería (nivel de carga, inversión de polaridad, batería mal conectada, etc.)

Paso 2: Recuperación (3 A)

Algoritmo para recuperar las celdas dañadas tras una descarga profunda.

Etapa 3: Desulfatación (62 V)

Algoritmo de desulfatación de la batería.

Etapa 4: Carga (8 A)

Carga rápida a la corriente máxima para alcanzar el 80% del nivel de carga.

Líquido/Gel	AGM	Líquido/Gel-Tracción	AGM-Tracción
57,2 V	58,8 V 57,6 V	58,8 V

Paso 5: Absorción

Carga a tensión constante para llevar el nivel de carga hasta el 100%.

Líquido/Gel	AGM	Líquido/Gel-Tracción	AGM-Tracción
57.2 V	58,8 V 57,6 V	58,8 V

Paso 6: Tracción (62 V)

Si se ha seleccionado la opción de tracción, el cargador inyectará una corriente adicional para crear gas que mezclará el electrolito y reacondicionará las celdas de la batería. Durante esta fase, la batería puede perder algo de agua.

Etapa 7: Mantenimiento de la carga (54 V)

Mantenimiento del nivel de carga de la batería al máximo.

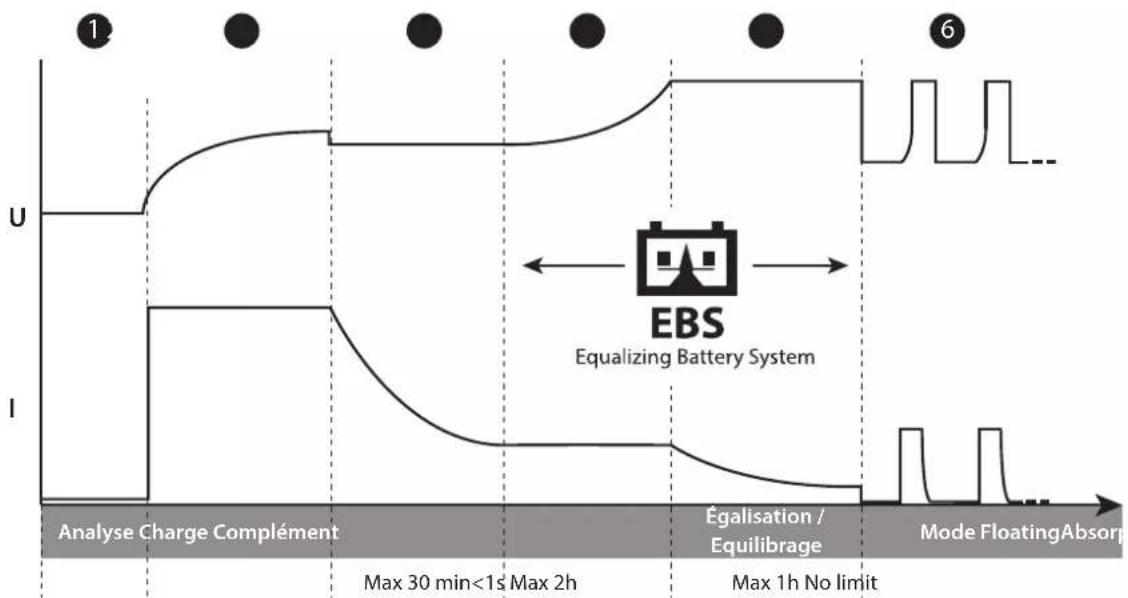

- Curva de carga de litio:

El Gysflash 8.48 PL-E utiliza una curva de carga de litio avanzada de 6 etapas para garantizar un rendimiento óptimo de su batería. Esta curva de carga automática está adaptada a todos los tipos de baterías de litio para garantizar un nivel de carga óptimo de su batería. Esta curva es perfectamente compatible con la presencia de consumidores en la batería.

Análisis del estado de la batería (nivel de carga, polaridad inversa

, batería mal conectada, etc.).

Paso 2: Carga (8 A)

Carga rápida a corriente máxima hasta U1

Carga a tensión constante U1 para que el nivel de carga alcance el 98%.

Etapa 4: Complemento

Aumento gradual de la tensión en U2 a corriente reducida para alcanzar el 100% del nivel de carga.

Paso 5: Ecualización / Équilibraje

equilibrado de las celdas de la batería.

Paso 6: Flotación

Mantiene el nivel de carga de la batería al máximo con una carga de mantenimiento cada 2 meses.

- Protecciones:

La GYSFLASH 8.48 PL-E dispone de un conjunto de dispositivos que la protegen contra cortocircuitos e inversiones de polaridad. Dispone de un sistema que evita la formación de chispas cuando el cargador está conectado a la batería. Este cargador tiene doble aislamiento y es compatible con la electrónica del vehículo.

La GYSFLASH 8.48 PL-E está equipada con un sensor de temperatura integrado que le permite adaptar su corriente de carga en función de la temperatura ambiente para evitar cualquier sobrecalentamiento de la electrónica interna.

ANOMALÍAS, CAUSAS, REMEDIOS

	Fallos	Causas	Remedios
1	El LED ▲ parpadea.	· Polaridad invertida· Tensión de la batería demasiado alta· Batería cortocircuitada	· Compruebe que los cables de carga están correctamente conectados· Compruebe que se trata de una batería de 48V.
2	El indicador ▲ está encendido.	· Fallo de carga, la batería no se puede recuperar	· Cambie la batería y pulse el botón de selección para reiniciar la carga
3	El indicador ▲ permanece encendido incluso después de haber pulsado el botón de selección	Fallo térmico	Temperatura ambiente demasiado alta (>50°C), ventile la habitación y deje que el cargador se enfríe

TÉRMINOS DE LA GARANTÍA

La garantía cubre todos los defectos o fallos de fabricación durante 2 años a partir de la fecha de compra (piezas y mano de obra). La garantía no cubre:

• Cualquier otro daño debido al transporte.
• El desgaste normal de las piezas (por ejemplo, cables, abrazaderas, etc.).
• Incidentes debidos a un uso incorrecto (alimentación eléctrica incorrecta, caídas, desmontaje).
• Daños medioambientales (contaminación, óxido, polvo).

En caso de avería, devuelva el aparato a su distribuidor, adjuntando :

• un justificante de compra fechado (recibo de caja, factura....)
• una nota explicando la avería.
