Power Pack 14.22 - Ononderbroken stroomvoorziening GYS - Gratis gebruiksaanwijzing en handleiding

Producttype	Draagbare energiecentrale
Merk	GYS
Model	Power Pack 14.22
Batterijcapaciteit	55 Ah / 1408 Wh
Batterijtype	Lithium-ijzerfosfaat (8 cellen)
Afmetingen (L x B x H)	360 x 270 x 278 mm
Gewicht	17,1 kg
Ingangsvoeding	100-240 V, 50/60 Hz (netlader) of 2x DC 12-30 V (max. 200 W)
AC-uitgangen	3 x 230 V / 50 Hz, 2200 W (zuivere sinusgolf)
USB-uitgangen	3x USB-A 5V 2,4A, 1x USB-A QC 3.0 (max. 18W), 2x USB-C PD (tot 100W)
DC-uitgangen	2x Jack 12V/10A, 1x sigarettenaansteker 12V/10A
Boosterfunctie (12V start)	500 A (startstroom), 1000 A (piek)
LED-verlichting	12 W, 5 standen (laag, gemiddeld, hoog, SOS, stroboscoop)
Display	LCD, toont % batterij, vermogen, looptijd, oplaadtijd
Oplaadtemperatuur	0°C tot 55°C
Bedrijfstemperatuur	-20°C tot 55°C
Levensduur (cycli)	2000 cycli
Beschermingen	Kortsluiting, overstroom, overspanning, onderspanning, overlading, oververhitting
Onderhoud en reiniging	Voor onderhoud loskoppelen; reinigen met een droge doek; geen oplosmiddelen gebruiken
Veiligheid	Klasse II-apparaat (lader); niet blootstellen aan regen; niet afdekken; gebruik door kinderen vanaf 8 jaar onder toezicht
Garantie	2 jaar (onderdelen en arbeid), exclusief transport, normale slijtage, verkeerd gebruik
Meegeleverde accessoires	Startkabels, netlader, oplaadkabel Jack/sigarettenaansteker

Veelgestelde vragen - Power Pack 14.22 GYS

Wat is de batterijcapaciteit van de Power Pack 14.22?

De batterij heeft een capaciteit van 55 Ah / 1408 Wh, van het type Lithium-ijzerfosfaat.

Hoe lang duurt het om de Power Pack volledig op te laden?

Met meegeleverde netlader duurt het opladen maximaal 7 tot 8 uur. Met een autolader ongeveer 10-11 uur.

Kan ik de Power Pack gebruiken om een auto te starten?

Ja, dankzij de Booster-functie: startstroom 500 A, piek 1000 A voor 12 V-voertuigen. Volg de veiligheidsinstructies.

Welke uitgangen zijn beschikbaar op de Power Pack?

Hij beschikt over 3 AC-stopcontacten 230 V (2200 W), 3 USB-A-poorten (5V/2,4A), 1 USB-A Quick Charge 3.0, 2 USB-C PD, 2 DC Jack-uitgangen 12V/10A, en een sigarettenaansteker 12V/10A.

Kan ik zonnepanelen opladen met de Power Pack?

Ja, de DC-ingangen 12-30 V accepteren tot 2 zonnepanelen van max. 100 W (nullastspanning <30V). De MPPT-regelaar is ingebouwd.

Wat te doen als het oplaadlampje uit is terwijl de lader is aangesloten?

Controleer eerst de aansluiting; als deze correct is, is de lader mogelijk defect. Neem contact op met de klantenservice.

Is het mogelijk om de Power Pack te gebruiken terwijl hij oplaadt?

Ja, bij netladen worden de AC-stopcontacten direct van het net gevoed. Bij zonne-energie komt de energie uit de batterij. Het totale vermogen is beperkt om oververhitting te voorkomen.

Hoe activeer ik de uitgangen van de Power Pack?

Druk op de bijbehorende knoppen: knop 3 voor AC-uitgangen, knop 9 voor DC-uitgangen, knop 10 voor USB-uitgangen. Het LCD-scherm bevestigt de activering.

Wat zijn de verlichtingsstanden van de LED-lamp?

De 12 W LED biedt 5 standen: laag, gemiddeld, hoog, SOS en stroboscoop. Druk meerdere keren op de knop om van stand te wisselen.

Wat is de levensduur van de batterij?

De Lithium-ijzerfosfaatbatterij biedt 2000 oplaadcycli voordat de capaciteit aanzienlijk afneemt.

GEBRUIKSAANWIJZING Power Pack 14.22 GYS

In deze handleiding vindt u informatie over het functioneren van uw apparaat, en de veiligheids- en voorzorgsmaatregelen die in acht moeten worden genomen. Leest u dit document aandachtig door voordat u het apparaat in gebruik neemt. Bewaar dit document vervolgens als naslagwerk. Deze instructies moeten, voor u het apparaat in gebruik neemt, eerst goed gelezen en begrepen worden. Voer geen enkele verandering en/of onderhoud uit die niet beschreven staat in deze handleiding. Iedere vorm van lichamelijk letsel of materiële schade, veroorzaakt door het onjuist opvolgen van de instructies in deze handleiding, kan niet op de fabrikant verhaald worden. Raadpleeg in geval van problemen of vragen een gekwalificeerde onderhoudsmonteur. Dit apparaat kan uitsluitend gebruikt worden als oplader of als stroomvoorziening, volgens de instructies vermeld op het apparaat en in de handleiding. De veiligheidsinstructies moeten altijd nauwkeurig worden opgevolgd. Bij onjuist of gevaarlijk gebruik van dit apparaat kan de fabrikant niet aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen.

Dit apparaat kan niet worden gebruikt door kinderen vanaf 8 jaar of personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of met gebrek aan ervaring of kennis, tenzij deze personen goed begeleid worden, hen de noodzakelijke instructies voor een absoluut veilig gebruik van het apparaat uitgelegd zijn en als de eventuele risico's van het gebruik goed begrepen worden. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud van het apparaat mogen niet uitgevoerd worden door kinderen zonder toezicht.

Gebruik het apparaat nooit voor het opladen van niet-oplaadbare batterijen of accu's.

Gebruik het apparaat niet als de stroomkabel of de stekkers beschadigd zijn.

Gebruik dit apparaat niet wanneer de laadkabel beschadigd is, of wanneer u een fabricage-fout heeft geconstateerd, om te voorkomen dat er kortsluiting in de accu ontstaat.

Probeer nooit een bevroren of een defecte accu op te laden.

Het apparaat niet bedekken.

Het apparaat niet dichtbij een warmtebron plaatsen, en niet blootstellen aan blijvend hoge temperaturen (hoger dan 50°C).

De ventilatie-openingen niet bedekken. Volg de installatie-instructies in deze handleiding voordat u het apparaat gaat opstarten.

De module voor automatisch gebruik van dit apparaat en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreven.

Aansluiten :

Apparaat klasse II (de lader).

Onderhoud :

• Het onderhoud dient uitsluitend door een gekwalificeerde onderhoudsmonteur uitgevoerd te worden.
• Waarschuwing ! Haal altijd eerst de stekker van de USB-kabel uit het stopcontact, voordat u eventuele onderhoudswerkzaamheden gaat verrichten.
• Gebruik nooit oplosmiddelen of andere agressieve schoonmaakmiddelen.
• Reinig de oppervlaktes van het apparaat met een droge doek.
• Niet proberen het apparaat te openen, dit kan elektrische schokkenveroorzaken.

Regelgeving :

- Het apparaat is in overeenstemming met de Europese richtlijnen

- Het certificaat van overeenstemming is beschikbaar op onze internet site.

- EAC (Euraziatische Economische Unie) certificaat van overeenstemming.

- Dit materiaal beantwoordt aan de Britse eisen. Het Britse certificaat van overeenstemming kunt u downloaden op onze internet site (zie omslag van deze handleiding).

- Dit materiaal is in overeenstemming met de Marokkaanse normen.

- De verklaring van overeenstemming C _o (CMIM) kunt u downloaden op onze internetsite (zie de omslag van deze handleiding).

Afvalverwerking :

• Afzonderlijke inzameling vereist. Gooi het apparaat niet weg met het huishoudelijk afval.
• De accu moet uit het apparaat verwijderd worden voordat het apparaat naar de afvalverwerking wordt gebracht.
• Het apparaat moet uitgeschakeld worden voordat de accu verwijderd mag worden.

De POWER PACK 14.22 is een draagbare energie-voorziening die eenvoudig ingezet kan worden als hulpvoeding in huis, bij on-site of spoedeisende interventies. Hij bevat een lithiumbatterij met hoge capaciteit 1408 Wh, waarmee 5/9/12/15/20 Vdc apparatuur kan worden gevoed. De POWER PACK kan, dankzij z'n interne spanningsomvormer, tevens worden gebruikt voor het laten functioneren van 230 Vac apparatuur.

De POWER PACK heeft tevens een «Booster» functie waarmee u 12V voertuigen kunt opstarten.

Booster functie

BEDIENINGSPANEEEL (AFBEELDING. 1)

1	Weergave LCD scherm
2	Aansluiting voor startkabel
3	Knop activeren AC-uitgangen
4	Uitgangen 230 Vac - 50 Hz - 1 kW (x 3)
5	USB-A uitgangen 5V-2.4 A (x3)
6	Uitgang USB Quick Charge
7	Uitgangen DC 12V / 10 A (Jack plug) (x 2)
8	Uitgang sigarettenaansteker 12 Vdc / 10 A
9	Knop activeren uitgangen DC
10	Knop activeren USB uitgangen
11	Ingangen DC 12-30 V / 200 W (Jack plug)
12	USB-uitgangen Type-C
13	Mogelijkheid om een tweede accu aan te sluiten om de capaciteit te verdubbelen (optie ni et beschikbaar)

ACCESSOIRES

14 Startkabels
15	Lader netspanning
16 Laadkabel Jack / sigarettenaansteker

TECHNISCHE SPECIFICATIES

		POWER PACK 14.22
Capaciteit 55 Ah / 1408 Wh
Afmeting (L x b x h) 360 x 270 x 278 mm
Gewicht 17,1 kg
Type Accu Accu Lithium ijzer Fosfaat (8 cellen)
INGANGEN	Ingangen 2 x DC 12 V - 30 V (200 W max)
	Laadmodules Lader 100 V - 240 V, 50/60 Hz
	Laad-blok	100 V - 240 V, 50/60 Hz. Input : 2.5 AOutput : 19 Vdc / 9.47 A
UITGANGEN	Uitgang 12 V Plug sigareettenaansteker : 12 V / 10 A2 x DC aansluitingen : 12 V / 10 A
	USB-aansluitingen 3 x USB-A : 5 V - 2.4 A1 x USB-A Quick Charge 3.0 : 5 V- 3 A, 9 V - 2 A; 12 V / 1.5 A2 x USB-C : 5 V / 3 A, 9 V / 3 A, 12 V / 3 A, 15 V / 3 A, 20 V / 3 A, 20 V / 5 A
	Uitgangen AC 3 x 230 V / 50 Hz / 2200 W(PSW - Pur Sine Wave)
	Uitgang Booster Starten 12 V (start current : 500 A, peak current : 1000 A)
Licht		12 W LED (5 modules : zwak licht, normaal licht, sterk licht, SOS, Stroboscoop)
Indicator accu		LCD scherm
Laad-temperatuur		0°C – 55°C (32°F – 122°F)
Bedrijfstemperatuur		-20°C – 55 °C (-4°F – 122°F)
Levensduur		2000 laadcycli
Beveiligingen		Beveiligd tegen kortsluiting, tegen een te hoge intensiteit, tegen overspanning en onderspanning, tegen overladen en tegen oververhitting.

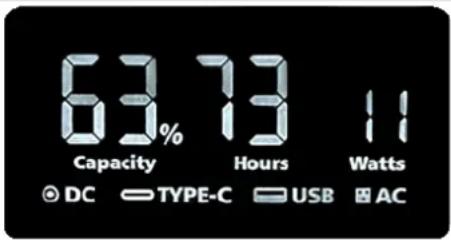

VERLICHT LCD SCHERM (FIG.1)

De LED verlichting gaat branden zodra op één van de uitgaande knoppen (3,9,10) wordt gedrukt.

De display geeft permanent aan :

• het laadpercentage van de interne accu.
• de in gebruik zijnde in- en uitgangen van de POWER PACK (USB - Type C, AC, DC).

Wanneer de POWER PACK aan het opladen is, wordt tevens getoond :

• het laadvermogen in W
• de resterende laadtijd in uren

Wanneer de POWER PACK functioneert wordt het volgende getoond :

• het verbruikte vermogen in W,
• de autonomie in uren (afhankelijk van het verbruik).

De LED-verlichting blijft continu branden, zolang de POWER PACK actief is : of hij nu wordt opgeladen, of gebruikt wordt om andere apparaten te voeden.

Wanneer alle uitgangen op non-actief zijn, zal de achtergrondverlichting na 30 seconden vanzelf uitgaan. Het scherm zal definitief uitdoven na 1 minuut niet actief te zijn geweest : het apparaat zal op de stand-by stand overgaan.

FUNCTIONEREN VAN VERSCHILLENDE VOEDINGSMODULES

Om te voorkomen dat een gebrek aan vermogen de capaciteiten van de POWER PACK vermindert, wordt aanbevolen om de accu volledig op te laden voor het eerste gebruik.

1. POWER PACK aanzetten : Druk op één van de knoppen (3,9,10) om het gewenste blok (of de gewenste blokken) te activeren.
   De naam van het actieve uitgaande blok (of blokken) wordt getoond. Vanaf dit moment zullen de gekozen blokken onder spanning staan en door de accu gevoed worden. Het oplopende verbruikte vermogen zal worden getoond op de display.
2. Sluit nu een door u gekozen apparaat aan, om het op te laden of om het te gebruiken. Het verbruikte vermogen zal oplopen en met de autonomie op de display worden getoond.
3. Koppel het apparaat af van de POWER PACK wanneer u klaar bent met opladen, of wanneer u het aangekoppelde apparaat niet meer gebruikt.
4. Wanneer u opnieuw op de knoppen (3,9,10) drukt zullen de bijbehorende blokken gedeactiveerd worden.

De POWER PACK werkt tot het gemiddelde vermogen is bereikt (2200 W):

- in geval van overschrijding van het vermogen en om meer apparatuur normaal te laten werken, regelt de POWER PACK automatisch zijn AC-uitgangsspanning (AC voltage decrease).

- Als de overbelasting te hoog is, schakelt hij over naar de veiligheidsmodus en worden de uitgangen automatisch onderbroken.

Let erop dat u de uitgaande blokken op de POWER PACK uitschakelt. Als deze actief blijven zal de POWER PACK niet automatisch naar de stand-by stand overschakelen, en de uitgangen die onder spanning blijven staan zullen energie blijven consumeren.

Als er geen enkel apparaat wordt aangesloten gedurende de 6 uur die volgen op het activeren van een uitgang, zal deze uitgang zich automatisch uitschakelen. Pas dan schakelt de POWER PACK over op stand-by.

LAAD DE ACCU VAN DE POWER PACK OP voor en na elk gebruik.

1. Sluit de startkabels (14) aan op de Power Pack aansluiting (2) en verzekert u zich ervan dat er geen lampjes branden op de indicator van de kabel.
2. Sluit de rode klem aan op de positieve (+) pool van de accu, en de zwarte klem op de negatieve (-) pool van de accu van het voertuig.
3. Gebruik het apparaat en volg daarbij de instructies van de kabel-indicator :

De aansluiting is correct en het circuit functioneert, start de motor direct.

Rode lampje brandt en er klinkt een waarschuwingssignaal :

Beep,Beep

Een geluidssignaal klinkt om een polariteitsomwisseling aan te ge- ven. Koppel opnieuw de klemmen aan, zoals aangegeven bij stap 2. Wacht tot het groene lampje gaat branden om opnieuw op te starten.

Groene lampje knippert :

De accu van het voertuig is zwak (tussen 1 V en 9 V). Druk op de knop «BOOST», wacht tot het GROENE lampje zonder onderbreking brandt en start de motor binnen 30 seconden.

Geen brandende lampjes, geen waarschuwingssignaal :

De accu van het voertuig kan beschadigd zijn (< 1 V). Nadat u zich ervan verzekerd heeft dat dat de klemmen goed zijn aangesloten drukt u op de «BOOST» knop en wacht tot het GROENE LAMPJE brandt. Start vervolgens na 30 seconden de motor.

4.Start het voertuig.

Niet vaker dan 3 keer achter elkaar starten. Dit kan het apparaat beschadigen in geval van oververhitting. Wacht twee minuten tussen iedere startpoging.

De startkabel kan oververhit raken. In dit geval zal het beveiligingssysteem in werking gesteld worden om de spanning op de klemmen te neutraliseren.

1. Wanneer het opstarten afgerond is, kan de startkabel van de accu van het voertuig afgekoppeld worden. Laat de motor van het voertuig draaien.

Koppel het apparaat binnen 30 seconden na het starten van de accu van het voertuig af. Als u het apparaat niet binnen 30 seconden afkoppelt kan dit het materiaal beschadigen.

DE POWER PACK OPNIEUW OPLADEN

1 / Gebruik de meegeleverde oplader

1. Sluit de aansluiting van de lader aan op een DC 12V - 30V ingang van de POWER PACK.
2. Sluit het andere uiteinde van de lader aan op een 230V stopcontact.
3. Laat de POWER PACK opladen (maximaal 7 tot 8 uur) en koppel deze vervolgens af door de handelingen in de omgekeerde volgorde uit te voeren.

2 / Gebruik van zonnepanelen (niet meegeleverd)

De POWER PACK heeft zijn eigen MPPT-regelaar. Het is dus niet nodig om er een tussen het station en het zonnepaneel te plaatsen.

Via de ingangen DC 12V / 30V kan de POWER PACK met zonnepanelen (2 x 100 W max - < 30 V onbelast) opgeladen worden.

1. Plaats het zonnepaneel (één of meerdere) in de volle zon, zonder evenwel de POWER PACK aan direct zonlicht of aan vochtigheid bloot te stellen.
2. Sluit de uitgang van het zonnepaneel aan op de DC 12V input.

Herhaal deze handeling als u een tweede zonnepaneel heeft.

1. Laat de POWER PACK opladen en koppel vervolgens de zonnepanelen weer af.

3 / Gebruik een auto-lader (niet meegeleverd)

1. Sluit de kabel van de auto-lader aan op de DC 12V - 30V ingang.
2. Sluit het andere uiteinde van de kabel van de lader aan op de 12 V sigarettenaansteker van het voertuig.
3. Laat de POWER PACK opladen (10 - 11 uur) en koppel het geheel vervolgens af.

GEBRUIK VAN DE LED

De POWER PACK LED heeft 5 verlichtingsstanden: zwak-normaal-sterk licht - stroboscoop - SOS.

Druk op de knop van de lamp. Het licht op in lage intensiteit. Druk nogmaals om naar de volgende modus te gaan. Bij de zesde druk op de knop gaat de lamp uit.

TROUBLESHOOTING

Analyse Oorzaak Oplossingen
Het apparaat kan niet laden. Het lampje van de lader brandt niet.	De lader is niet goed op de POWER PACK aangesloten.	Controleer de aansluiting van de lader op de POWERPACK.
	De aansluiting is correct maar het lampje van de lader brandt niet.	De lader is defect, neem contact op met de after sales dienst.
	Het lampje brandt, maar het apparaat functioneert nog steeds niet.	Het apparaat is beschadigd.
De uitgangen werken niet. De apparatuur is niet goed op de POWER PACK aangesloten.		Controleer de aansluiting van de POWER PACK op het apparaat.
		het uitgaande blok is niet geactiveerd. Activeer het uitgaande blok (knoppen 3,9,10).
		De POWER PACK heeft een zwakke capaciteit.
		Het vermogen van de apparatuur is hoger dan het vermogen van de POWER PACK.
De uitgang schakelt uit tijdens het gebruik.	Het vermogen van de apparatuur is hoger dan het vermogen van de POWER PACK.	De apparatuur heeft een stroombron met een groter vermogen nodig.
	Het vermogen van de apparatuur is te zwak. De POWER PACK detecteert de apparatuur niet. De POWER PACK schakelt zich automatisch uit.	Zet de POWER PACK opnieuw aan.

GARANTIE

De garantie dekt alle fabricage-fouten gedurende twee jaar, vanaf de datum van aankoop (onderdelen en arbeidsloon).

De garantie dekt niet :

• Transportaverij.
• Normale slijtage van de onderdelen (bv: : kabels, klemmen, enz.).
• Ongelukken die ontstaan zijn door verkeerd gebruik (verkeerde spanning, vallen, demonteren van onderdelen).
• Defecten die zijn ontstaan door schadelijke omstandigheden in de werkomgeving (vervuiling, roest, stof).

In geval van uitval of storing kunt u het apparaat terugbrengen naar uw distributeur, samen met:

- een gedateerd aankoopbewijs (kassabon, rekening....)

- een beschrijving van de storing.
