Power Pack 14.22 - Unterbrechungsfreie Stromversorgung GYS - Kostenlose Bedienungsanleitung

Produkttyp	Tragbare Energiestation
Marke	GYS
Modell	Power Pack 14.22
Batteriekapazität	55 Ah / 1408 Wh
Batterietyp	Lithium-Eisenphosphat (8 Zellen)
Abmessungen (L x B x H)	360 x 270 x 278 mm
Gewicht	17,1 kg
Eingangsversorgung	100-240 V, 50/60 Hz (Netzteil) oder 2x DC 12-30 V (max. 200 W)
AC-Ausgänge	3 x 230 V / 50 Hz, 2200 W (reine Sinuswelle)
USB-Ausgänge	3x USB-A 5V 2,4A, 1x USB-A QC 3.0 (max. 18 W), 2x USB-C PD (bis zu 100 W)
DC-Ausgänge	2x Klinke 12V/10A, 1x Zigarettenanzünder 12V/10A
Booster-Funktion (12V-Starthilfe)	500 A (Startstrom), 1000 A (Spitzenstrom)
LED-Beleuchtung	12 W, 5 Modi (schwach, mittel, stark, SOS, Stroboskop)
Display	LCD, zeigt Batterie %, Leistung, Restlaufzeit, Ladezeit an
Ladetemperatur	0°C bis 55°C
Betriebstemperatur	-20°C bis 55°C
Lebensdauer (Zyklen)	2000 Zyklen
Schutzfunktionen	Kurzschluss, Überstrom, Überspannung, Unterspannung, Überladung, Überhitzung
Wartung und Reinigung	Vor der Wartung trennen; mit trockenem Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Gerät der Klasse II (Netzteil); nicht dem Regen aussetzen; nicht abdecken; Verwendung durch Kinder ab 8 Jahren mit Aufsicht
Garantie	2 Jahre (Teile und Arbeit), ausgenommen Transport, normale Abnutzung, unsachgemäße Verwendung
Mitgeliefertes Zubehör	Starterkabel, Netzteil, Ladekabel Klinke/Zigarettenanzünder

Häufig gestellte Fragen - Power Pack 14.22 GYS

Wie hoch ist die Batteriekapazität des Power Pack 14.22?

Die Batterie hat eine Kapazität von 55 Ah / 1408 Wh, vom Typ Lithium-Eisenphosphat.

Wie lange dauert das vollständige Aufladen des Power Pack?

Mit dem mitgelieferten Netzteil dauert das Aufladen maximal 7 bis 8 Stunden. Mit einem Autoladegerät etwa 10-11 Stunden.

Kann ich das Power Pack zum Starten eines Autos verwenden?

Ja, dank der Booster-Funktion: Startstrom 500 A, Spitzenstrom 1000 A für 12-V-Fahrzeuge. Befolgen Sie die Sicherheitshinweise.

Welche Ausgänge sind am Power Pack verfügbar?

Es verfügt über 3 AC-Steckdosen 230 V (2200 W), 3 USB-A-Anschlüsse (5V/2,4A), 1 USB-A Quick Charge 3.0, 2 USB-C PD, 2 DC-Klinkenbuchsen 12V/10A und einen Zigarettenanzünder 12V/10A.

Kann ich Solarpaneele mit dem Power Pack laden?

Ja, die DC-Eingänge 12-30 V akzeptieren bis zu 2 Solarpaneele mit max. 100 W (Leerlaufspannung <30V). Der MPPT-Regler ist integriert.

Was tun, wenn die Ladeanzeige aus ist, obwohl das Ladegerät angeschlossen ist?

Überprüfen Sie zuerst die Verbindung; wenn sie korrekt ist, ist das Ladegerät möglicherweise defekt. Kontaktieren Sie den Kundendienst.

Ist es möglich, das Power Pack während des Ladens zu verwenden?

Ja, bei Netzladung werden die AC-Steckdosen direkt vom Netz gespeist. Bei Solarladung stammt die Energie aus der Batterie. Die Gesamtleistung ist zur Vermeidung von Überhitzung begrenzt.

Wie aktiviere ich die Ausgänge des Power Pack?

Drücken Sie die entsprechenden Tasten: Taste 3 für AC-Ausgänge, Taste 9 für DC-Ausgänge, Taste 10 für USB-Ausgänge. Das LCD-Display bestätigt die Aktivierung.

Welche Beleuchtungsmodi hat die LED-Lampe?

Die 12-W-LED bietet 5 Modi: schwach, mittel, stark, SOS und Stroboskop. Drücken Sie mehrmals die Taste, um den Modus zu wechseln.

Wie hoch ist die Lebensdauer der Batterie?

Der Lithium-Eisenphosphat-Akku bietet 2000 Ladezyklen, bevor er signifikant an Kapazität verliert.

BEDIENUNGSANLEITUNG Power Pack 14.22 GYS

In dieser Betriebsanleitung finden Sie Informationen zur Bedienung des Geräts und zu den Sicherheitsvorkehrungen, die zur Sicherheit des Benutzers getroffen werden müssen. Bitte lesen Sie diese vor dem ersten Gebrauch sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Diese Anleitung muss vor jeder Inbetriebnahme gelesen und verstanden werden. Es dürfen keine Wartungsarbeiten oder Änderungen vorgenommen werden, die nicht in der Anleitung genannt werden. Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch eine nicht bestimmungsgemäße Verwendung dieser Anleitung entstehen. Bei Problemen oder Unklarheiten wenden Sie sich bitte an eine qualifizierte Person, um das Gerät korrekt zu handhaben. Dieses Gerät darf nur zum Aufladen bzw. Starten bzw. Versorgung innerhalb der auf dem Gerät und in der Anleitung angegebenen Grenzwerte verwendet werden. Die Sicherheitsinstruktionen müssen eingehalten werden. Bei unsachgemäßer oder gefährlicher Verwendung kann der Hersteller nicht haftbar gemacht werden.

Nur zur Verwendung in Innenräumen. Darf keinem Regen ausgesetzt werden.

Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie ordnungsgemäß beaufsichtigt werden oder wenn sie Anweisungen zum sicheren Gebrauch des Geräts erhalten haben und sich der damit verbundenen Gefahren bewusst sind. Kinder dürfen mit diesem Gerät nicht spielen. Reinigung und Wartung durch den Benutzer darf nicht von unbeaufsichtigten Kindern durchgeführt werden.

Verwenden Sie das Gerät niemals zum Laden von Batterien oder nicht wiederaufladbaren Batterien.

Gerät nicht verwenden, wenn das Netzkabel oder der Netzstecker beschädigt sind.

Verwenden Sie das Gerät nicht, wenn das Ladekabel beschädigt ist oder eine fehlerhafte Verbindung aufweist, da dies zu einem Kurzschluss der Batterie führen kann.

Laden Sie niemals eine eingefrorene oder beschädigte Batterie.

Das Gerät nicht abdecken.

Stellen Sie das Gerät nicht in der Nähe einer Wärmequelle und bei dauerhaft hohen Temperaturen (über 50 °C) auf.

Die Lüftungsöffnungen nicht blockieren. Lesen Sie vor der Verwendung des Geräts den Abschnitt Installation.

Die automatische Funktionsweise und die Nutzungsbeschränkungen werden im Folgenden in dieser Gebrauchsanweisung erläutert.

Anschluss:

Gerät der Schutzklasse II (das Ladegerät).

Wartung:

• Alle Wartungsarbeiten müssen von qualifiziertem und geschultem Fachpersonal durchgeführt werden.
• Achtung! Vor der Ausführung von Arbeiten am Gerät immer den Stecker aus der USB-Eingangsbuchse ziehen.
• Verwenden Sie niemals Lösungsmittel oder andere aggressive Reinigungsmittel..
• Reinigen Sie die Oberflächen des Gerätes mit einem trockenen Tuch.
• Versuchen Sie nicht, das Gerät zu öffnen, da Gefahr durch Elektrizität besteht.

• Das Gerät entspricht den europäischen Richtlinien
• Die Konformitätserklärung finden Sie auf unserer Webseite.
- EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft).
- Das Material entspricht den britischen Richtlinien und Normen.
• Die britische Konformitätserklärung finden Sie auf unserer Webseite (siehe Titelseite).
- Das Gerät entspricht den marokkanischenNormen.
• Die Konformitätserklärung C _o (CMIM) finden Sie auf unserer Webseite (siehe Titelseite).

Entsorgung:

• Dieses Gerät muss getrennt entsorgt werden. Nicht mit dem Hausmüll entsorgen.
  • Die Batterie muss aus dem Gerät entfernt werden, bevor sie entsorgt wird.
• Vor dem Entfernen der Batterie muss das Gerät von der Stromversorgung getrennt werden.

PRODUKTBESCHREIBUNG

POWER PACK 14.22 ist eine tragbare energiequelle zur notstromversorgung zu hause, bei notfalleinsätzen oder bei arbeiten vor ort. Er enthält einen Lithium-Akku mit hoher Kapazität 1408 Wh, die in Kombination mit dem eingebauten Wechselrichter sowohl 5 / 9 / 12 / 15 / 20 V DC als auch 230 V AC-Geräte versorgen kann.

Es verfügt außerdem über eine „Booster“ Funktion zur Starthilfe bei 12 V-Fahrzeugen:

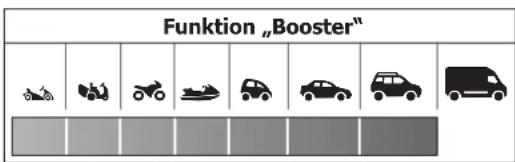

Funktion „Booster"

BEDIENFELD (ABB. 1)

1 LCD-Anzeige
2 Buchse für Starterkabel
3 Taste zur Aktivierung der AC-Ausgänge
4 Ausgänge 230 V AC - 50 Hz - 1 kW (x 3)
5 Ausgänge USB-A 5V-2,4 A (x 3)
6 USB-Schnelllade-Ausgang
7	Ausgänge DC 12 V / 10 A (Buchse) (x 2)
8	Zigarettenanzünder-Ausgang 12 V DC / 10 A
9 Taste zur Aktivierung der DC-Ausgänge
10 Taste zur Aktivierung der USB-Ausgänge
11	Eingänge DC 12-30 V / 200 W (Buchse)
12 USB-Ausgänge Typ C
13 Möglichkeit, eine zweite Batterie anzuschließen, um die Leistung des Produkts zu verdoppeln (Option nicht verfügbar)

ZUBEHÖR

14 Starterkabel
15	Ladegerät
16 Ladekabel (Buchse) / Zigarettenanzünder

TECHNISCHE SPEZIFIKATIONEN

		POWER PACK 14.22
Leistung 55 Ah / 1408 Wh
Größe (L x I x H) 360 x 270 x		278 mm
Gewicht 17,1 kg
Batterietyp Lithium-Eisen-Phosphat-Batterie (8 Zellen)
EINGänge	Eingänge 2 x DC 12 V - 30 V (200 W max.)
	Lademodi Ladegerät 100	V - 240 V, 50/60 Hz
		Solarmodule nicht im Lieferumfang enthalten
	Ladegerät	100 V - 240 V, 50/60 Hz Eingang: 2,5 A Ausgang: 19 V DC / 9,47 A
AUSGÄNGE	Ausgang 12 V Zigarettenanzünderbuchse: 12 V / 10 A2 x DC-Anschluss: 12 V / 10 A
	USB-Anschluss 3 x USB-A: 5 V, 2,4 A1 x Schnellade-USB-A 3.0: 5 V / 3 A, 9 V / 2 A, 12 V / 1,5 A2 x USB-C: 5 V / 3 A, 9 V / 3 A, 12 V / 3 A, 15 V / 3 A, 20 V / 3 A, 20 V / 5 A
	AC-Ausgänge 3 x 230 V / 50 Hz / 2200 W (PSW - Reine Sinuswelle)
	Booster-Ausgang Start 12 V (Startstrom: 500 A, Spitzenstrom: 1000 A)
Licht		12 W LED (5 Modi: Schwache, mittlere, starke Beleuchtung, SOS, Blitzlicht)
Batterieanzeige		LCD-Anzeige
Ladetemperatur		0°C – 55°C
Betriebs-temperatur		- 20°C – 55°C
Lebensdauer		2.000 Ladezyklen
Schutzvorrichtungen		Kurzschlussschutz, Überstromschutz, Überspannungsschutz, Unterspannungs-schutz, Überlastschutz, Übertemperaturschutz.

LCD-ANZEIGE (ABB. 1)

Die LED-Anzeige leuchtet auf, sobald eine der Tasten (3, 9, 10) gedrückt wird.

Sie zeigt ständig Folgendes:

• Ladezustand der internen Batterie.
• die auf dem POWER PACK verwendeten Ein- und Ausgangstypen (USB - Typ C, AC, DC).

Wird das POWER PACK aufgeladen, zeigt die Anzeige außerdem Folgendes an:

• die Ladeleistung in W,
• die verbleibende Ladezeit in Stunden.

Wenn das POWER PACK in Betrieb ist, zeigt die Anzeige Folgendes an:

• die verbrauchte Leistung in W,
• den Ladestand der Station in Stunden ( ändert sich je nach Verbrauch).

Die LED-Anzeige ist aktiv, solange das POWER PACK aktiv ist: wenn es geladen oder verwendet wird.

Sie schaltet nach 30 Sekunden Inaktivität ab Die Anzeige schaltet sich nach 1 Minute Inaktivität dauerhaft ab: die

Station geht in den Standby-Modus.

FUNKTIONSWEISE DER VERSCHIEDENEN VERSORGUNGSARTEN

Des POWER PACK müssen vor dem Ersteinsatz vollständig aufgeladen werden.

1. Einschalten: Drücken Sie eine der Tasten (3, 9, 10), um ddie gewünschte Funktion zu aktivieren.
   Die gewählte Funktion wird im Display angezeigt. Von diesem Moment an stehen an den entsprechenden Ausgängen Spannung an und Belasten die Batterie. Auf der Anzeige erhöht sich der Stromverbrauch.
2. Schließen Sie das gewünschte Gerät an, um es zu laden oder zu benutzen. Auf der Anzeige erhöht sich der Stromverbrauch und der Ladestand passt sich an.
3. Ziehen Sie den Stecker des Geräts, wenn Sie es nicht mehr aufladen oder benutzen.
4. Deaktivieren Sie die aktive Funktion durch erneutes Drücken der entsprechenden Taste (3, 9, 10).

Der POWER PACK läuft, bis er seine mittlere Leistung erreicht hat (2200 W):

• in dem Fall, dass die Leistung überschritten wird und um möglichst vielen Geräten einen normalen Betrieb zu ermöglichen, reguliert der POWER PACK automatisch seine AC-Ausgangsspannung (Senkung der AC-Spannung).
• im Falle einer zu hohen Überlastung geht er in den Sicherheitsmodus, die Ausgänge schalten sich automatisch ab.

Achten Sie darauf, die Ausgangse des POWER PACK zu deaktivieren. Wenn sie aktiv bleiben, geht das POWER PACK nicht sofort in den Standby-Modus und belasten die interne Batterie.

Wird nach Aktivierung einer Funktion 6 Stunden lang kein Verbraucher angeschlossen, werden die gewählten Ausgänge automatisch abgeschaltet und das POWER PACK schaltet in den Standby-Modus.

VERWENDUNG IM MODUS „BOOSTER“

AUFLADEN DER POWER PACK-BATTERIE vor und nach jedem Gebrauch AUF.

1. Schließen Sie die Starterklemmen (14) an den Power Pack-Anschluss (2) an und achten Sie darauf, dass die Kabelanzeige nicht leuchtet.
2. Verbinden Sie die rote Klemme mit dem positiven (+) und die schwarze Klemme mit dem negativen (-) Anschluss der Fahrzeugbatterie.
3. Verwenden Sie das Gerät gemäß den Anweisungen auf der Kabelanzeige:

GRÜNES LICHT eingeschaltet:

Wenn der Anschluss stimmt und der Stromkreis geschlossen ist, schalten Sie den Motor ein, um direkt zu starten.

ROTES LICHT eingeschaltet: akustische Warneinrichtung:

Beep,Beep

Ein Signalton zeigt an, dass die Polarität vertauscht wurde. Schließen Sie die Klemmen wie in Schritt 2 beschrieben erneut an.

Warten Sie, bis die grüne Leuchte aufleuchtet, bevor Sie erneut starten.

Blinkendes GRÜNES LICHT:

Die Fahrzeugbatterie ist schwach (zwischen 1 V und 9 V). Drücken Sie auf die Taste „BOOST“, warten Sie, bis das GRÜNE Licht dauerhaft leuchtet, und starten Sie den Motor innerhalb von 30 Sekunden.

Keine Lampen leuchten, keine akustische Warneinrichtung:

Die Fahrzeugbatterie ist möglicherweise beschädigt (< 1 V). Vergewisseren Sie sich, dass die Klemmen richtig angeschlossen sind und drücken Sie auf die Taste „BOOST“, warten Sie, bis das GRÜNE LICHT leuchtet, und starten Sie den Motor nach 30 Sekunden.

4. Das Fahrzeug starten.

Nicht mehr als 3 Mal hintereinander starten. Überhitzung kann das Gerät beschädigen. Warten Sie zwei Minuten zwischen jedem Versuch.

Das Starterkabel kann überhitzen. In diesem Fall schaltet ein Schutzsystem die Spannung an den Klemmen ab.

5. Entfernen Sie nach dem Start das Starterkabel von der Fahrzeugbatterie. Lassen Sie den Fahrzeugmotor laufen.

Trennen Sie das Gerät innerhalb von 30 Sekunden nach dem Start von der Fahrzeugbatterie. Andernfalls kann es zu Schäden kommen.

LADEN DES POWER PACK

1 / Verwendung des mitgelieferten Ladegeräts

1. Verbinden Sie den Ladeanschluss mit einem DC 12 V - 30 V-Eingang des POWER PACK.
2. Schließen Sie das andere Ende des Ladegeräts an eine 230-V-Netzsteckdose an.
3. Laden Sie das POWER PACK auf (maximal 7-8 Stunden) und entfernen Sie das Ladekabel im umgekehrter Anschlussreihenfolge.

2 / Verwendung der Solarmodule (nicht im Lieferumfang enthalten)

Der POWER PACK hat seinen eigenen MPPT-Regler integriert. Daher ist es nicht notwendig, einen zusätzlichen Regler zwischen der Station und dem Solarmodul zu installieren.

An die 12 V / 30 V DC Eingänge können zwei Solarmodule (2 x 100 W max - < 30 V Leerlauf) angeschlossen.

1. Legen Sie das/die Solarmodul(e) in das direkte Sonnenlicht, ohne das POWER PACK direkter Sonneneinstrahlung oder Feuchtigkeit auszusetzen.
2. Schließen Sie den Ausgang des Solarmoduls an den 12 V DC Eingang an. Wiederholen Sie den Vorgang, wenn ein zweites Solarmodul verwendet wird.
3. Laden Sie das POWER PACK auf, dann ausstecken.

3 / Verwendung eines Zigarettenanzünderanschlusskabels (nicht im Lieferumfang enthalten)

1. Schließen Sie das Kabel an den 12 V - 30 V DC Eingang an.
2. Stecken Sie das andere Ende des Ladekabels in die 12-V-Zigarettenanzünderbuchse des Autos.
3. Ladeen Sie das POWER PACK auf (10-11 Stunden), dann ausstecken.

LED-VERWENDUNG

Die LED des POWER PACK verfügt über 5 Leuchtmodi: schwache-mittel-starke - Blitzlicht - SOS.

Drücken Sie die Taste der Lampe. Sie leuchtet mit niedriger Intensität. Drücken Sie erneut, um in den nächsten Modus zu wechseln.

Mit dem 6. Druck wird die Lampe ausgeschaltet.

FEHLERBEHEBUNG

Analyse Ursache Abhilfemaßnahmen
Das Gerät kann nicht laden.Die Ladegerätanzeige erlischt.	Das Ladegerät ist nicht korrekt an das POWER PACK angeschlossen.	Überprüfen Sie den Anschluss des Lade-geräts an das POWER PACK.
	Der Anschluss ist korrekt, aber die Leuchte des Ladegeräts leuchtet nicht.	Das Ladegerät ist defekt, wenden Sie sich an den Kundendienst.
	Die Leuchtanzeige leuchtet, aber das Gerät lädt immer noch nicht.	Das Gerät ist beschädigt.
Die Ausgänge funktionieren nicht. Das	Gerät ist nicht korrekt an das POWER PACK angeschlossen.	Überprüfen Sie den Anschluss des POW-ER PACK an das Gerät.
	Der Ausgang ist nicht aktiviert. Aktivieren Sie den Ausgang (Tasten 3, 9, 10).
	Das POWER PACK hat nicht genug Leistung. Das POWER PACK aufladen.
	Die Lade- oder Betriebsleistung des Geräts ist höher als die Leistung des POWER PACK.	Das Gerät benötigt eine stärkere Ener-giequelle.
Der Ausgang schaltet sich beim Betrieb ab.	Die Lade- oder Betriebsleistung des Geräts ist höher als die Leistung des POWER PACK.	Das Gerät benötigt eine stärkere Ener-giequelle.
	Die Leistung des Ladegeräts ist zu gering. POWER PACK erfasst es nicht. Sie stellt automatisch ab.	Schalten Sie POWER PACK wieder ein.

GARANTIE

Die Garantie deckt alle Defekte oder Herstellungsfehler für 2 Jahre ab Kaufdatum ab (Teile und Arbeitskraft).

Die Garantie erstreckt sich nicht auf:

• Transportschäden, die infolge des Einsendens zur Reparatur, hervorgerufen worden sind.
• Normalen Verschleiß von Teilen (Bsp. : Kabel, Klemmen usw.).
• Schäden durch unsachgemäßen Gebrauch (fehlerhafte Stromversorgung, Sturz, Demontage).
• Umgebungsbedingte Ausfälle (Verschmutzung, Rost, Staub).

Bei einem Ausfall schicken Sie das Gerät an Ihren Händler zurück und legen Folgendes bei:

- einen mit Datum versehenen Kaufnachweis (Quittung, Rechnung ...)

- eine Fehlerbeschreibung.

GEBRUIK IN BOOSTER MODULE

Filiale / Niederlassung

Professor-Wieler-Straße 11

52070 Aachen

Deutschland

www.gys-schweissen.com

+49 241 / 189-23-710

[e-mail]
