GEBRUIKSAANWIJZING FX-HDR2200 Fuxtec

1. Introductie en beveiliging.... 98
2. Veiligheidsinstructies voor de hogedrukreiniger 98
3. Belangrijke informatie voor ingebruikname.... 99
4. Veiligheidssymbolen | symbolen op het product 101
5. Productgegevens 102
6. Montage 103
7. Operatie.... 105
8. Onderhoud en opslag 108

Manual\_FX-HDR2200\_Int24\_rev01

1. Schoonmaaktips 109
2. Problemen oplossen.... 110
3. Technische gegevens.... 111
4. Garantie 111
5. Verwijdering 111
6. Klantenservice 112
7. Auteursrechtelijke bescherming 112

SVENSK VERSION 113

90. Introductie en beveiliging

Algemene informatie

Lees de originele gebruiksaanwijzing en de bijgevoegde veiligheidsinstructies zorgvuldig door voordat u het apparaat voor het eerst gebruikt. Volg de instructies zorgvuldig op. Bewaar beide documenten op een veilige plaats, zodat u ze later opnieuw kunt gebruiken of aan toekomstige eigenaars kunt doorgeven.

Laat het apparaat nooit gebruiken door kinderen of personen die niet bekend zijn met deze instructies. gebruik. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

Beoogd gebruik

Het apparaat is bedoeld voor gebruik binnen en buiten. particuliere huishoudens Het is geschikt voor het reinigen van machines, voertuigen, gebouwen, gereedschap, gevels, terrassen, tuingereedschap en soortgelijke voorwerpen met een waterstraal onder hoge druk. Gebruik het apparaat alleen voor deze taken.

Het apparaat moet volgens de deze gebruiksaanwijzing. worden gebruikt beschrijvingen en veiligheidsvoorschriften Elk ander gebruik is niet in overeenstemming met het beoogde gebruik. Bij onjuist gebruik vervalt de garantie en wijst de fabrikant alle aansprakelijkheid af. De gebruiker is aansprakelijk voor alle schade aan derden en hun eigendom. Gebruik het apparaat alleen in de technische staat die door de fabrikant is gespecificeerd en geleverd. Ongeoorloofde wijzigingen aan het apparaat sluiten de aansprakelijkheid van de fabrikant voor daaruit voortvloeiende schade uit

Belangrijke veiligheidstips

• Richt de hogedrukspuit nooit op mensen of dieren.
• Gebruik nooit alcohol of drugs tijdens het gebruik van de hogedrukreiniger.
• Gebruik de hogedrukreiniger nooit terwijl u in het water staat.
• Raak de stekker nooit aan met natte handen.
• Laat elektrische aansluitingen nooit in het water liggen.
• Gebruik de hogedrukreiniger nooit zonder dat het water is ingeschakeld.
• Gebruik nooit heet water met deze hogedrukreiniger.

91. Veiligheidsinstructies voor de hogedrukreiniger

De hogedrukreiniger gebruiken

DIT APPARAAT IS ALLEEN BEDOELD VOOR GEBRUIK MET KOUD WATER! GEBRUIK GEEN HEET WATER IN DEZE HOGEDRUKREINIGER.

• Gebruik de hogedrukreiniger alleen op de druk die bedoeld is voor de reiniger. Laat de hogedrukreiniger nooit werken zonder watertoevoer. Gebruik van het apparaat zonder watertoevoer veroorzaakt onherstelbare schade aan het apparaat.
  Zorg ervoor dat het gebruikte water schoon, zandvrij en vrij van bijtende chemicaliën is. Het gebruik van vervuild water zal de levensduur van de hogedrukreiniger aanzienlijk verkorten.
  LET OP - De hogedrukreiniger kan worden gebruikt voor verschillende toepassingen, zoals het reinigen van auto's, terrassen, dekken, garages, enz. waar een hoge druk nodig is om vuil en afval te verwijderen. Een te sterke waterstraal kan het oppervlak beschadigen als deze niet correct wordt gebruikt ! Zie het

gedeelte "Reinigingstips" voor meer informatie. Test de sproeistraal altijd eerst op een open plek.

• Verplaats het apparaat NOOIT door aan de hogedrukslang te trekken. Gebruik de aan het handgreep .die is bevestigdapparaat
• Houd het hogedrukpistool en de lans altijd stevig met beide handen vast. Houd het met één hand vast hogedrukpistool/de trekker en ondersteun de lans met de andere.
• Bij het aanbrengen van reinigingsmiddelen gebruikt de hogedrukreiniger het reinigingsmiddel onder lage druk. Nadat het reinigingsmiddel is aangebracht, spoelt u het van het werkoppervlak af met de verstelbare sproeikop.

92. Belangrijke informatie voor ingebruikname

Lees deze veiligheidsinstructies en de originele gebruiksaanwijzing zorgvuldig door voordat u de hogedrukreiniger voor het eerst gebruikt. Handel dienovereenkomstig en bewaar beide documenten voor later gebruik of voor toekomstige eigenaren.

Naast de bedieningsinstructies moeten de algemene veiligheids- en ongevallenpreventievoorschriften in acht worden genomen. Let ook op de waarschuwings- en informatieborden die op het apparaat zijn aangebracht om een veilige werking te garanderen.

Gevarenniveaus

GEVAAR: Onmiddellijk gevaar dat ernstig of dodelijk letsel kan veroorzaken.

WAARSCHUWING: Mogelijk gevaarlijke situatie die kan leiden tot ernstig letsel of overlijden.

LET OP: Mogelijk gevaarlijke situatie die kan leiden tot lichte verwondingen.

LET OP: potentieel gevaarlijke situatie die tot materiële schade kan leiden.

Persoonlijke beschermingsmiddelen

WAARSCHUWING: Draag geschikte beschermende kleding en een veiligheidsbril om uzelf te beschermen tegen opspattend water of vuil. Hogedrukreinigers kunnen aërosolen produceren die schadelijk kunnen zijn voor de gezondheid. Gebruik indien nodig een oppervlaktereiniger om de uitstoot van aerosolen tot een minimum te beperken en draag een FFP2-klasse ademhalingstoestel als aerosolen niet kunnen worden vermeden.

Algemene veiligheidsinstructies

GEVAAR: Houd verpakkingsfolie uit de buurt van kinderen (verstikkingsgevaar).

WAARSCHUWING: Gebruik het apparaat alleen waarvoor het bedoeld is. Let tijdens het werken op derden, vooral kinderen.

Personen met beperkte vaardigheden mogen het apparaat alleen onder toezicht of na grondige instructie bedienen.

Kinderen mogen het apparaat niet bedienen en moeten onder toezicht staan om ervoor te zorgen dat ze er niet mee spelen.

WAARSCHUWING: Wijzig of omzeil nooit de veiligheidsfuncties van het apparaat.

Elektrische veiligheid

GEVAAR: Sluit het apparaat alleen aan op geaarde stroombronnen. Gebruik alleen wisselstroom en zorg ervoor dat de spanning van de stroombron overeenkomt met de spanning die op het typeplaatje staat vermeld. Het apparaat moet worden gebruikt via een aardlekschakelaar (max. 30 mA).

WAARSCHUWING: Zorg ervoor dat het netsnoer niet beschadigd is. Als het beschadigd is, moet het worden vervangen door een gekwalificeerde elektricien. Gebruik buitenshuis alleen geschikte verlengkabels.

Gebruik van verlengkabels

Het gebruik van een verlengsnoer voor dit product is NIET AANBEVOLEN. Als je toch een verlengsnoer moet gebruiken, gebruik dan alleen verlengsnoeren die bedoeld zijn voor gebruik buitenshuis. Deze kabels zijn gelabeld met "SUITABLE FOR OUTDOOR USE, STORE INSIDE IF NOT USED" (geschikt voor gebruik buitenshuis, binnen opbergen indien niet gebruikt). Gebruik alleen verlengkabels met een elektrische rating die minstens gelijk is aan het nominale vermogen van het product. Controleer de verlengkabel voor gebruik. GEBRUIK GEEN BESCHADIGDE VERLENGKABELS! Trek niet aan de kabel om hem uit het stopcontact te halen - trek altijd aan de stekker. Houd de kabel uit de buurt van hitte en scherpe randen. Trek altijd eerst de stekker van de verlengkabel uit het stopcontact voordat u het product loskoppelt van de verlengkabel.

WAARSCHUWING: Houd alle aansluitingen droog en uit de buurt van de vloer om het risico op elektrische schokken te verkleinen. Raak de stekker niet aan met natte handen.

Gebruik het apparaat niet als het netsnoer of belangrijke onderdelen van het apparaat beschadigd zijn, zoals veiligheidsvoorzieningen, hogedrukslangen, trekkerpistool.

Als er een verlengkabel wordt gebruikt, moeten de stekker en het stopcontact waterdicht zijn.

WAARSCHUWING: Ongeschikte verlengkabels kunnen gevaarlijk zijn.

Haal de stekker uit het stopcontact als het apparaat wordt gereinigd of onderhouden, als onderdelen worden vervangen of als het apparaat wordt omgebouwd voor een andere functie.

GEVAAR: Gebruik de hogedrukreiniger niet in explosiegevaarlijke omgevingen. Zuig nooit ontvlambare of gevaarlijke vloeistoffen zoals benzine of oplosmiddelen op. Houd minstens 30 cm afstand bij het reinigen van autobanden om schade te voorkomen.

WAARSCHUWING: Houd de hogedrukstraal uit de buurt van mensen, dieren en elektrische apparaten. Gebruik alleen door de fabrikant aanbevolen accessoires.

LET OP: Gebruik de hogedrukreiniger nooit zonder wateraansluitadapter op de drinkwaterleiding. Laat het apparaat nooit onbeheerd achter tijdens het gebruik.

Gebruik met reinigingsmiddelen

WAARSCHUWING: Verkeerd gebruik van reinigingsmiddelen kan ernstig letsel of vergiftiging veroorzaken. Houd ze buiten het bereik van kinderen en gebruik alleen de aanbevolen producten.

Onderhoud en verzorging

WAARSCHUWING: Trek de stekker uit het stopcontact voordat u onderhoudswerkzaamheden uitvoert.

LET OP: Laat reparaties alleen uitvoeren door bevoegd vakpersoneel. Gebruik geen agressieve reinigingsmiddelen zoals aceton of onverdunde zuren.

Transport en opslag

LET OP: Houd rekening met het gewicht van het apparaat tijdens transport en berg het veilig op.

93. Veiligheidssymbolen | symbolen op het product

Algemene gevarenwaarschuwing: Geeft voorzorgsmaatregelen of veiligheidsinstructies aan. Kan ook worden gebruikt in combinatie met andere symbolen of afbeeldingen.

Lees deze gebruiksaanwijzing zorgvuldig door voordat u het product gebruikt en bewaar de handleiding voor later gebruik.

Niet blootstellen aan regen of gebruiken op vochtige locaties.

Draag altijd oogbescherming.

Gebruik in vochtige omstandigheden en het niet naleven van de veiligheidsinstructies kan leiden tot elektrische schokken.

Om het risico op letsel door terugslag te verminderen, moet u de spuitlans stevig met beide handen vasthouden als het apparaat is ingeschakeld.

Richt de hogedrukstraal niet op personen, dieren, actieve elektrische apparatuur of het apparaat zelf.

Het apparaat mag niet rechtstreeks worden aangesloten op de openbare drinkwatervoorziening.

Om het risico op letsel te minimaliseren, mag je de waterstraal nooit op mensen of huisdieren richten en geen lichaamsdelen in de straal houden.

Lekkende slangen en aansluitingen kunnen ook verwondingen veroorzaken. Houd geen slangen of aansluitingen vast.

CE-markering

Het product voldoet aan de eisen en voorschriften van de Europese Gemeenschap.

Dit apparaat voldoet aan beschermingsklasse II en heeft geen aardaansluiting nodig. Het is beschermd tegen elektrische gevaren door dubbele of versterkte isolatie.

94. Productgegevens

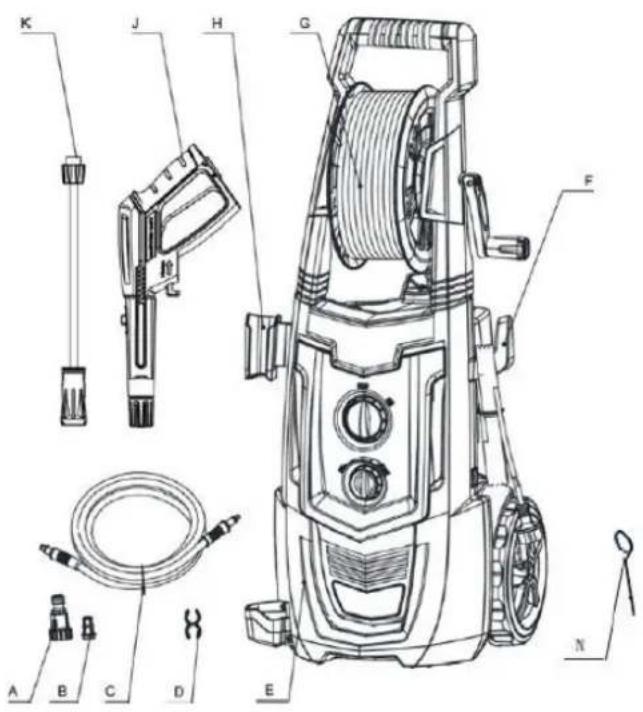

Omvang van de levering

Verwijder na het openen van de doos alle onderdelen en controleer ze aan de hand van de volgende lijst met bijgeleverde onderdelen:

GG. Adapter voor wateraansluiting

HH. Filters

II. Hogedrukslang

JJ.

KK. Hogedrukreiniger

LL. Kabelhouder

MM. Slanghaspel

NN. Houder voor het hogedrukpistool

R. Hogedrukpistool

S. Verstelbaar mondstuk

R. Reinigingspen

Door transport en verpakking kunnen sommige accessoires gedemonteerd worden geleverd. Volg de montage-instructies.

De machine is altijd uitgerust met een handgreep voor transport.

95. Montage

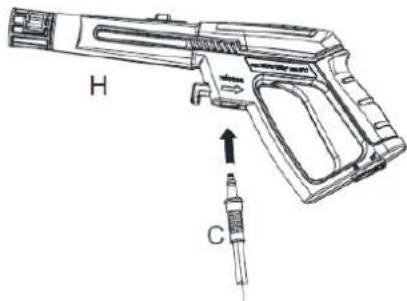

Stap 1

Sluit de hogedrukslang (aan C) op het pistool (H). Steek hem in en sluit hem stevig aan met de snelkoppeling om lekkage te voorkomen. Als de onderdelen correct zijn aangesloten, kunt u de twee onderdelen niet scheiden door ze gewoon recht uit het pistool (E) te trekken. Druk op de vergrendelknop van de trekker en u kunt de hogedrukslang eruit trekken.

H C

Stap 2

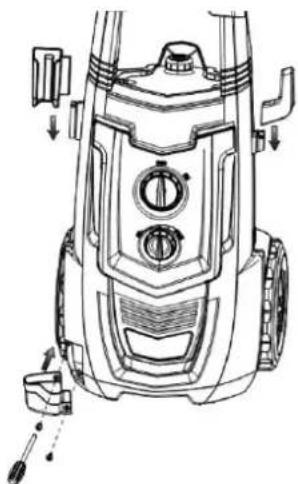

Monteer de pistoolhaak en de kabelhouder. Schroef de pistoolhouder stevig vast aan de hoofdbehuizing zoals aangegeven in de onderstaande afbeelding. De schroeven zijn samen met de hoofdbehuizing verpakt. Controleer dit en zorg ervoor dat ze aanwezig zijn bij het uitpakken

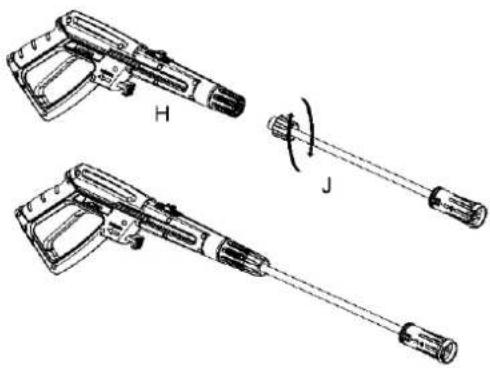

Plaats de verstelbare spuitdop (J) in het pistool (H). Druk de verstelbare spuitdop (J) in en draai hem rechtsom op het pistool (H) totdat hij handvast en vergrendeld zit. Als de onderdelen goed zijn aangesloten, kunt u de twee onderdelen niet van elkaar scheiden door eenvoudigweg het verstelbare mondstuk eruit te trekken. Alle accessoires moeten in het pistool (H) worden geplaatst voor correct gebruik.

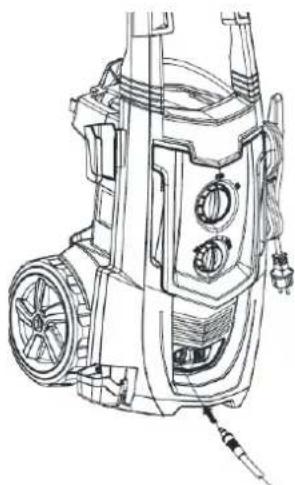

Sluit de hogedrukslang (C) aan op de wateruitlaat van de hogedrukreiniger. Steek hem in en sluit hem stevig aan op de snelkoppeling om lekkage te voorkomen. Als de onderdelen correct zijn aangesloten, kunt u de twee onderdelen niet scheiden door ze gewoon uit de wateruitlaat te trekken. Druk op de "knop" in de richting van de pijl en u kunt de hogedrukslang eruit trekken.

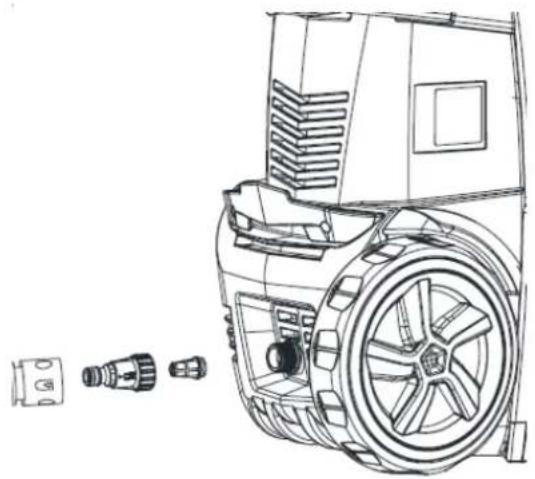

Bevestig de slangaansluiting op de hogedrukreiniger. Voordat u de aansluiting op de connector bevestigt, moet u de plastic dop verwijderen die voor verzending op de connector van de hogedrukreiniger zat. Deze plastic kap kan na verwijdering weggegooid worden. Zodra beide onderdelen zijn geïnstalleerd, bevestigt u de tuinslang op de hogedrukreiniger met behulp van de schroefverbinding. Sluit vervolgens de tuinslang aan op de waterkraan.

Ga als volgt te werk nadat u de hogedrukreiniger hebt aangesloten op uw koudwatervoorziening:

Zorg ervoor dat de AAN/UIT-schakelaar in de UIT-stand staat.
- Sluit de tuinslang aan op de inlaataansluiting.
- Bevestig de slang aan het pistool zoals beschreven in stap 1 van de installatiehandleiding.
- Plaats de verstelbare spuitkop zoals beschreven in stap in het pistool van de montagehandleiding.3
- Sluit de hogedrukslang aan op de hogedrukuitlaat zoals beschreven in stap 4 van de installatiehandleiding.
- Sluit de tuinslang zoals beschreven in stap aan op de inlaataansluiting van de hogedrukreiniger van de installatiehandleiding.5
- Open de watertoevoerkraan volledig.
Druk voordat u het apparaat inschakelt op de trekker van het pistool om de resterende lucht uit de pomp en de slang te laten ontsnappen.
- Start de hogedrukreiniger door de AAN/UIT-schakelaar in de stand AAN te zetten en de trekker over te halen. Opmerking: De motor draait niet continu, maar alleen wanneer de trekker wordt ingedrukt.

⚠ WAARSCHUWING! Het apparaat begint te sproeien zodra de trekker wordt ingedrukt.

Wanneer het apparaat na gebruik wordt uitgeschakeld, staat er nog steeds hoge druk in de slang en in het apparaat. Richt het pistool in een veilige richting en laat de overdruk ontsnappen. Richt de waterstraal onder hoge druk NOOIT op mensen of dieren.

Automatisch in-/uitschakelen

De hogedrukreiniger is uitgerust met een automatische aan/uit-schakelaar. De hogedrukreiniger werkt alleen als de aan/uit-schakelaar in de stand ON staat en de trekker op het pistool wordt ingedrukt. Als u de trekker loslaat om te stoppen met sproeien, schakelt de motor van de hogedrukreiniger automatisch uit. Druk de trekker opnieuw in om het reinigen vandoor te gaan met . Om het gebruik van de hogedrukreiniger te stoppen, laat u de trekker los en zet u het apparaat in de UIT-stand. Schakel het

apparaat volledig uit als u het niet gebruikt of onbeheerd achterlaat.

Het pistool ontluchten

Het is erg belangrijk om de lucht uit het pistool te ontluchten voordat u de hogedrukreiniger gebruikt. Volg de "Montagehandleiding" om de hogedrukreiniger in elkaar te zetten. Om het pistool te ontluchten, sluit u de tuinslang aan op de hogedrukreiniger en drukt u op de trekker voordat u de voeding inschakelt. Hierdoor kan de lucht in het pistool en de hogedrukreiniger worden verwijderd voor gebruik. Houd de trekker ongeveer een minuut ingedrukt om overtollige lucht uit het apparaat te laten ontsnappen. Tijdens dit proces stroomt er water onder lage druk door het pistool. Meer tips over ontluchten vindt u in het hoofdstuk "Bedieningsinstructies".

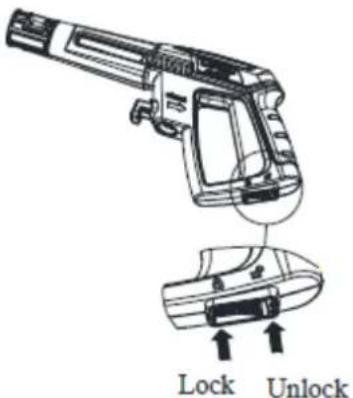

Veiligheidsslot op het pistool

Deze hogedrukreiniger is uitgerust met een veiligheidsslot voor de trekker van het pistool. Wanneer de hogedrukreiniger niet in gebruik is, gebruikt u de veiligheidsvergrendeling om te voorkomen dat de hogedrukstraal per ongeluk wordt geactiveerd.

Verstelbare sproeikop

Met de verstelbare sproeikop kun je verschillende sproeipatronen gebruiken, van een brede waaierstraal (diagram 1) tot een directe straal (diagram 2). Wanneer u de hogedrukreiniger gebruikt voor het reinigen van houten vlonders, gevels, voertuigen, enz., begin dan altijd met de breedstraal en houd een afstand van minstens 90 cm aan om schade aan het oppervlak van het te reinigen materiaal te voorkomen. Begin altijd te sproeien in een testruimte die vrij is van mensen en voorwerpen.

Waarschuwing: Hogedrukstralen kunnen gevaarlijk zijn bij onjuist gebruik. De straal mag niet gericht worden op mensen, elektrische apparaten of het apparaat zelf.

Richt de straal niet op jezelf of anderen om kleding of schoenen schoon te maken.

Je kunt de slang om deze slanghaspel wikkelen en vastzetten met een speciale clip van de fabrikant als je de hogedrukreiniger langere tijd niet gebruikt.

Reinigingsstift instructies

Als het mondstuk verstopt is, kan dit ervoor zorgen dat de pomp druk opbouwt en het apparaat ongelijkmatig werkt. Je kunt het mondstuk schoonmaken door een naald in het uiteinde te steken om aanslag te verwijderen.

Voor het verstelbare mondstuk kunt u de mondstukkraag (van hoge druk naar lage druk) regelmatig smeren met waterbestendig vet om de werking te behouden.

Gebruik van reinigingsmiddelen

De hogedrukreiniger verspreidt het reinigingsmiddel alleen onder lage druk. Gebruik de verstelbare sproeikop om schoon te spoelen na gebruik van het reinigingsmiddel.

Biologisch afbreekbare reinigingsmiddelen zijn speciaal samengesteld om het milieu en je hogedrukreiniger te beschermen. Deze reinigingsmiddelen verstoppen het filter niet en beschermen de interne onderdelen van de hogedrukreiniger voor een langere levensduur.

Met de geïntegreerde reinigingsmiddeldispenser kun je verschillende vloeibare reinigingsmiddelen op het werkoppervlak aanbrengen. Het reinigingsmiddel wordt alleen onder lage druk aangebracht. Plaats het verstelbare mondstuk op het pistool en duw het naar het einde van de "lage druk" instellingzodat de

hogedrukreiniger in de lagedrukmodus werkt (zie afbeelding A). Verwijder het deksel van het reinigingsmiddelreservoir en vul het reservoir alleen met vloeibaar reinigingsmiddel (zie afbeelding B). Voeg geen water toe aan het reservoir. De hogedrukreiniger mengt automatisch water en reinigingsmiddel.

Als u de dosering van het reinigingsmiddel moet aanpassen, kunt u de knop naar links draaien om de te verlagen dosering en naar rechts om deze te verhogen, afhankelijk van uw specifieke reinigingsbehoeften (zie afbeelding C).

Zodra het reinigingsmiddel op het werkoppervlak is aangebracht, trekt u de sproeikop naar het einde van de stand "hoge druk" en spoelt u het reinigingsmiddel af met de hogedrukstraal (zie afbeelding A). In de hogedrukstand doseert de hogedrukreiniger geen reinigingsmiddel.

Afbeelding A

Afbeelding

Figuur C

WAARSCHUWING: Gebruik NOOIT producten die bleekmiddel, chloor of andere bijtende stoffen bevatten, zoals vloeistoffen die oplosmiddelen bevatten (bijv. benzine, oliën, enz.), trinatriumfosfaatproducten, ammoniak of reinigingsmiddelen op basis van zuren. Deze chemicaliën beschadigen het apparaat en kunnen het gereinigde oppervlak beschadigen. Lees altijd het etiket.

97. Onderhoud en opslag

De hogedrukreiniger uitschakelen

Wanneer u klaar bent met het gebruik van de hogedrukreiniger, volgt u de onderstaande stappen om het apparaat uit te schakelen:

• Zet de hogedrukreiniger op "OFF" en trek de stekker uit het stopcontact.
• Schakel de watertoevoer uit.
  Voordat u de hogedrukslang loskoppelt, richt u het hogedrukpistool in een veilige richting en loost u het hogedrukwater.
• Koppel de hogedrukslang los van de hogedrukreiniger en het hogedrukpistool.
• Koppel de tuinslang los van de hogedrukreiniger.
• Verwijder de snelkoppelingsaansluiting van de tuinslang en bevestig deze aan het aansluitpunt van de aansluiting die op de hogedrukreiniger is geïnstalleerd voor opslag.
• Verwijder overtollig water uit de pomp door het apparaat aan beide kanten te kantelen om het resterende water uit de inlaat- en uitlaataansluitingen te laten lopen.
• Verwijder het waterfilter bij de inlaat en spoel het met water om vuil of aanslag te verwijderen. Vervang het filter na het reinigen.
• Laat het reinigingsmiddelentankje leeglopen en spoel het uit met stromend water.
• Veeg resterend water van alle onderdelen en aansluitingen.
• Zet de veiligheidspal op het vast.hogedrukpistool

- Bewaar de hogedrukreiniger, onderdelen en accessoires op een plaats waar de temperatuur hoger is dan 0°C.

Winteropslag en langetermijnopslag

Volg alle bovenstaande stappen en voeg de volgende stappen toe:

- Nadat u de watertoevoer hebt afgesloten en voordat u de hogedrukslang loskoppelt, schakelt u de hogedrukreiniger 2-3 seconden in totdat het resterende water in de pomp op is. Schakel het apparaat ONMIDDELLIJK uit.

Als u de hogedrukreiniger blijft gebruiken zonder dat de watertoevoer is aangesloten, leidt dit tot ernstige schade aan het apparaat!

- Bewaar de hogedrukreiniger, onderdelen en accessoires altijd op een plaats waar de temperatuur boven 0°C ligt.

Onderhoud

WAARSCHUWING: Als deze opslaginstructies niet worden opgevolgd, kan de assemblage beschadigd raken.

• Deze hogedrukreiniger is uitgerust met een gesloten smeersysteem, dus olie verversen is niet nodig.
• Controleer voor gebruik alle slangen en accessoires op beschadigingen.
• Controleer het inlaatfilter regelmatig op afzettingen. Reinig dit filter regelmatig voor optimale prestaties.

98. Schoonmaaktips

WAARSCHUWING: TEST DE SPROEISTRAAL ALTIJD IN EEN RUIMTE DIE VRIJ IS VAN MENSEN EN VOORWERPEN VOORDAT U OP HET GEWENSTE REINIGINGSOPPERVLAK SPUIT.

Houten en vinyl vlonders

Spoel het terras en de omgeving af met schoon water. Als u reinigingsmiddel gebruikt, vult u de tank met reinigingsmiddel en brengt u het reinigingsmiddel met lage druk aan op het te reinigen gebied. Voor een optimaal resultaat verdeel je het werkgebied in kleinere delen en reinig je elk deel om de beurt. Laat het reinigingsmiddel een paar minuten inwerken op het oppervlak en spoel het vervolgens af onder hoge druk. LAAT HET REINIGINGSMIDDEL NIET OPDROGEN. Reinig altijd van links naar rechts en van boven naar beneden voor het beste resultaat. Spoel met hoge druk met de ventilatorsproeier en houd de punt van de sproeikop minstens 15-23 cm van het schoonmaakoppervlak. Houd een grotere afstand tot het schoonmaakoppervlak wanneer u een directe straal gebruikt. Let op: Voor zachtere houtsoorten moet u de afstand tot het schoonmaakoppervlak vergroten.

Terrassen, steen en baksteen

Spoel het af te reinigen gebied en de omgeving met schoon water. Als u reinigingsmiddel gebruikt, vult u het reinigingsmiddeltankje en gebruikt u het reinigingsmiddel onder lage druk. Spoel met hoge druk met de waaierstraal in een draaiende beweging, waarbij de punt van de sproeikop minstens 7-15 cm van het reinigingsoppervlak verwijderd blijft. Houd een grotere afstand tot het reinigingsoppervlak aan wanneer u een directe straal gebruikt.

Auto's, fietsen en motoren

Spoel het af te reinigen gebied en de omgeving met schoon water. Als u reinigingsmiddel gebruikt, vult u het reinigingsmiddeltankje en brengt u het reinigingsmiddel onder lage druk aan op het te reinigen gebied. Voor de beste resultaten reinigt u één kant tegelijk. Laat het reinigingsmiddel een paar minuten

inwerken op het oppervlak, maar laat het niet opdrogen. Spoel met hoge druk met de ventilatorsproeier in een draaiende beweging, waarbij de punt van de sproeikop minstens 20 cm van het reinigingsoppervlak .verwijderdblijft Houd een grotere afstand tot het reinigingsoppervlak wanneer u een directe straal gebruikt. Veeg het oppervlak droog voor een glanzende afwerking.

Barbecues, elektrische apparaten en tuingereedschap

Spoel het af te reinigen gebied en de omgeving met schoon water. Als je afwasmiddel gebruikt, vul dan de tank met afwasmiddel en gebruik het afwasmiddel onder lage druk. Laat het reinigingsmiddel een paar minuten inwerken op het oppervlak, maar laat het niet opdrogen. Spoel af met de ventilatorsproeier onder hoge druk en houd de punt van de sproeikop op minstens 2,5-7,5 cm afstand van het schoonmaakoppervlak. Houd een grotere afstand tot het reinigingsoppervlak wanneer u een directe straal gebruikt.

99. Problemen oplossen

De hogedrukreiniger start niet als de schakelaar op "I" staat.

Mogelijke oorzaak:	Oplossing:
Stopcontact is defectSpanning is onvoldoendeHet netsnoer is niet aangesloten	Controleer de stekker, het stopcontact en de zekeringenControleer of de spanning voldoende isSteek de stekker in het stopcontact

De pomp bereikt de vereiste druk niet of de druk schommelt

Mogelijke oorzaak:	Oplossing:
Waterinlaatfilter is verstoptPomp zuigt lucht aanZuigkleppen zijn geblokkeerd of versletenDe diameter van de tuinslang is te kleinWatertoevoer is beperktWatervoorziening is onvoldoende	Verwijder en reinig het filterDraai de verbindingen vast en ontlucht het systeemReinig of vervang de kleppenGebruik een tuinslang met een diameter van 34 inch.Controleer de slang op knikken of lekkenOpen de waterbron volledig

De hogedrukreiniger houdt de druk niet vast of verliest druk

Mogelijke oorzaak:	Oplossing:
Te veel lucht in de waterleiding of pomp	Schakel het apparaat en de watertoevoer uit, ontlucht het systeem en houd de trekker ingedrukt.

De hogedrukreiniger is luider dan normaal

Mogelijke oorzaak:	Oplossing:
De toevoer is geblokkeerdKleppen zijn versleten, vuil of verstoptFilter is vuil	Controleer de toevoerventielenReinig of vervang de kleppenReinig of vervang het filter

De motor stopt tijdens bedrijf

Mogelijke oorzaak:	Oplossing:
De netspanning is lager dan aanbevolen	Controleer of de spanning voldoende

1. Technische gegevens

Model	FX-HDRP2200
Prestaties	2200 watt
Nominaal vermogen	220 ~ 240 V / 50/60 Hz
Motor	Koolborstelmotor
Bedrijfsdruk	120 bar
Max. toelaatbare druk	170 bar
Leveringssnelheid	6,5 l/min
Maximale afgiftesnelheid	7,5 l/min
Toevoerdruk (max.)	1,2 MPa
Inlaattemperatuur (max.)	50°C
Geluidsdrukniveau (K=3dB(A)): L_pA	74,6 dB
Gemeten geluidsvermogensniveau: L_wA	89 dB
Gegarandeerd geluidsvermogensniveau: L_wA	96 dB
Bedrijfsdruk	≤ 2,5m/s^2
Gewicht:	11,4 kg

101. Garantie

We houden ons aan de wettelijke garantiebepalingen voor al onze producten. De garantie geldt voor een periode van twee jaar vanaf de aankoopdatum en waarborgt je rechten in het geval van materiaal- of verwerkingsfouten.

102. Verwijdering

Dit apparaat mag niet met het huishoudelijk afval worden weggegooid. Elektrische en elektronische apparaten moeten in overeenstemming met de bepalingen van de apart worden ingezameld en op een milieuvriendelijke manier worden afgevoerd en de EU-richtlijn 2012/19/EU (AEEA-richtlijn). Lever het apparaat in bij een erkend inzamelpunt voor oude

apparaten. Een correcte verwijdering helpt het milieu te beschermen en negatieve effecten op de menselijke gezondheid te voorkomen. Neem voor meer informatie over het inleveren en afvoeren van oude apparaten contact op met uw plaatselijke afvalverwerkingscentrum of de winkelier bij wie u het product hebt gekocht. ElektroG In landen buiten de Europese Unie kunnen andere regels gelden voor het weggooien van afgedankte elektrische en elektronische apparatuur

Het verpakkingsmateriaal bestaat uit gerecycled materiaal. Voer het verpakkingsmateriaal af volgens de geldende voorschriften.

103. Klantenservice

Als je vragen hebt over garantie, reparatie of reserveonderdelen, neem dan contact met ons op:

FUXTEC GmbH

Kappstrasse 69

71083 Herrenberg

Herrenberg Duitsland

Telefoon: [phone]

E-mail: [e-mail]

Opmerking: Stuur geen retourzendingen of reparaties naar dit adres. Neem voor retourzendingen onder garantie contact op met onze klantenservice.

104. Auteursrechtelijke bescherming

Alle rechten voorbehouden. De inhoud van deze instructies is auteursrechtelijk beschermd. Het gebruik ervan is toegestaan binnen de werkingssfeer. Elk ander gebruik of reproductie is niet toegestaan zonder schriftelijke toestemming van FUXTEC GmbH. FUXTEC GmbH behoudt zich het recht voor om zonder voorafgaande mededeling wijzigingen aan te brengen in deze gebruiksaanwijzing.

SVENSK VERSION
