BEDIENUNGSANLEITUNG FX-HDR2200 Fuxtec

1. Einführung und Sicherheit......8
2. Sicherheitshinweise für den Hochdruckreiniger 8
3. Wichtige Hinweise vor der Inbetriebnahme 9
4. Sicherheitssymbole | Smybole auf dem Produkt.... 11
5. Produktdetails 12
6. Montage 13
7. Bedienung....15
8. Wartung und Lagerung.... 18
9. Reinigungstipps 19
10. Fehlerbehebung 20
11. Technische Daten 21
12. Gewährleistung 21
13. Entsorgung....21
14. Kundenservice 22
15. Urheberschutz 22

1. Einführung und Sicherheit

Allgemeine Hinweise

Lesen Sie vor der ersten Inbetriebnahme des Geräts sorgfältig die Original-Betriebsanleitung sowie die beiliegenden Sicherheitshinweise. Befolgen Sie die Anweisungen gewissenhaft. Bewahren Sie beide Dokumente gut auf, um sie später erneut nutzen zu können oder an künftige Besitzer weiterzugeben. Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gerät zu benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Bestimmungsgemäße Verwendung

Das Gerät ist für den Privathaushalt im Innen- und Außenbereich bestimmt. Er eignet sich zur Reinigung von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten und ähnlichen Objekten mithilfe eines Hochdruck-Wasserstrahls. Verwenden Sie das Gerät nur für diese vorgesehenen Aufgaben.

Das Gerät ist entsprechend den in dieser Bedienungsanleitung gegebenen Beschreibungen und Sicherheitshinweisen zu verwenden. Jeder andere Gebrauch ist nicht bestimmungsgemäß. Der nicht bestimmungsgemäße Gebrauch hat den Verfall der Gewährleistung und die Ablehnung jeglicher Verantwortung seitens des Herstellers zur Folge. Der Benutzer haftet für alle Schäden an Dritten und deren Eigentum. Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschriebenen und ausgelieferten technischen Zustand. Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

Wichtige Sicherheitstipps

• Richten Sie die Hochdruckdüse niemals auf Menschen oder Tiere.
• Trinken Sie niemals Alkohol oder Drogen, während Sie den Hochdruckreiniger bedienen.
• Betreiben Sie den Hochdruckreiniger niemals, während Sie im Wasser stehen.
• Berühren Sie den Netzstecker niemals mit nassen Händen.
• Lassen Sie elektrische Anschlüsse niemals im Wasser liegen.
• Betreiben Sie den Hochdruckreiniger niemals, ohne dass das Wasser eingeschaltet ist.
• Verwenden Sie mit diesem Hochdruckreiniger niemals heißes Wasser.

2. Sicherheitshinweise für den Hochdruckreiniger

Verwendung des Hochdruckreinigers

DIESES GERÄT IST NUR FÜR DIE VERWENDUNG MIT KALTEM WASSER VORGESEHEN! VERWENDEN SIE KEIN HEISSES WASSER IN DIESEM HOCHDRUCKREINIGER.

• Betreiben Sie den Hochdruckreiniger nur mit dem für den Reiniger vorgesehenen Druck. Lassen Sie den Hochdruckreiniger niemals ohne Wasserzufuhr laufen. Der Betrieb des Geräts ohne Wasserzufuhr verursacht irreparablen Schaden am Gerät.
• Stellen Sie sicher, dass das verwendete Wasser sauber, frei von Sand und frei von ätzenden Chemikalien ist. Die Verwendung von verunreinigtem Wasser verkürzt die Lebensdauer des Hochdruckreinigers erheblich.
• VORSICHT – Der Hochdruckreiniger kann für verschiedene Anwendungen verwendet werden, z. B. zum Reinigen von Autos, Terrassen, Decks, Garagen usw., wo hoher Druck erforderlich ist, um Schmutz und Ablagerungen zu entfernen. Ein zu starker Wasserstrahl kann die Oberfläche beschädigen, wenn er nicht

richtig verwendet wird! Siehe den Abschnitt „Reinigungstipps“ für weitere Details. Testen Sie den Sprühstrahl immer zuerst in einem offenen Bereich.

• Bewegen Sie das Gerät NIEMALS, indem Sie am Hochdruckschlauch ziehen. Verwenden Sie den am Gerät angebrachten Griff.
• Halten Sie die Hochdruckpistole und die Lanze immer mit beiden Händen fest. Halten Sie mit einer Hand die Hochdruckpistole/den Abzug, während Sie die Lanze mit der anderen Hand stützen.
• Beim Auftragen von Reinigungsmitteln verwendet der Hochdruckreiniger das Reinigungsmittel bei niedrigem Druck. Nachdem das Reinigungsmittel aufgetragen wurde, spülen Sie es mit der verstellbaren Düse vom Arbeitsbereich ab.

3. Wichtige Hinweise vor der Inbetriebnahme

Lesen Sie diese Sicherheitshinweise und die Original-Betriebsanleitung sorgfältig durch, bevor Sie den Hochdruckreiniger zum ersten Mal verwenden. Handeln Sie entsprechend und bewahren Sie beide Dokumente für den späteren Gebrauch oder für künftige Besitzer auf.

Zusätzlich zur Betriebsanleitung sind die allgemeinen Sicherheits- und Unfallverhütungsvorschriften zu beachten. Achten Sie zudem auf die am Gerät angebrachten Warn- und Hinweisschilder, um einen sicheren Betrieb zu gewährleisten.

Gefahrenstufen

GEFAHR: Unmittelbare Gefahr, die schwere Verletzungen oder den Tod verursachen kann.

WARNUNG: Mögliche gefährliche Situation, die zu schweren Verletzungen oder zum Tod führen kann.

VORSICHT: Mögliche gefährliche Situation, die leichte Verletzungen zur Folge haben kann.

ACHTUNG: Mögliche gefährliche Situation, die zu Sachschäden führen kann.

Persönliche Schutzausrüstung

VORSICHT: Tragen Sie geeignete Schutzkleidung und eine Schutzbrille, um sich vor zurückspritzendem Wasser oder Schmutz zu schützen. Hochdruckreiniger können Aerosole erzeugen, die gesundheitsschädlich sein können. Verwenden Sie ggf. einen Flächenreiniger, um den Ausstoß von Aerosolen zu minimieren, und tragen Sie eine Atemschutzmaske der Klasse FFP2, wenn Aerosole nicht vermieden werden können.

Allgemeine Sicherheitshinweise

GEFAHR: Verpackungsfolien von Kindern fernhalten (Erstickungsgefahr).

WARNUNG: Das Gerät nur bestimmungsgemäß verwenden. Achten Sie auf Dritte, besonders auf Kinder, während der Arbeit.

Personen mit eingeschränkten Fähigkeiten dürfen das Gerät nur unter Aufsicht oder nach gründlicher Unterweisung bedienen.

Kinder dürfen das Gerät nicht bedienen und sollten beaufsichtigt werden, damit sie nicht damit spielen.

VORSICHT: Verändern oder umgehen Sie niemals Sicherheitseinrichtungen des Geräts.

Elektrische Sicherheit

GEFAHR: Schließen Sie das Gerät nur an geerdete Stromquellen an. Verwenden Sie nur Wechselstrom und stellen Sie sicher, dass die Spannung der Stromquelle der auf dem Typenschild angegebenen Spannung entspricht. Das Gerät sollte über einen Fehlerstromschutzschalter (max. 30 mA) betrieben werden.

WARNUNG: Stellen Sie sicher, dass die Netzleitung nicht beschädigt ist. Wenn sie beschädigt ist, muss sie von einer Elektro-Fachkraft ersetzt werden. Verwenden Sie im Freien nur geeignete Verlängerungskabel.

Verwendung von Verlängerungskabeln

Die Verwendung eines Verlängerungskabels mit diesem Produkt wird NICHT EMPFOHLEN. Falls Sie dennoch ein Verlängerungskabel verwenden müssen, verwenden Sie nur solche, die für den Außeneinsatz vorgesehen sind. Diese Kabel sind durch die Kennzeichnung „FÜR DEN EINSATZ MIT AUSSENGERÄTEN GEEIGNET, BEI NICHTVERWENDUNG INNEN LAGERN“ gekennzeichnet. Verwenden Sie nur Verlängerungskabel mit einer elektrischen Nennleistung, die mindestens der Nennleistung des Produkts entspricht. Überprüfen Sie das Verlängerungskabel vor dem Gebrauch. VERWENDEN SIE KEINE BESCHÄDIGTEN VERLÄNGERUNGSKABEL! Ziehen Sie nicht am Kabel, um es aus der Steckdose zu entfernen – ziehen Sie immer am Stecker. Halten Sie das Kabel von Hitze und scharfen Kanten fern. Trennen Sie das Verlängerungskabel immer von der Steckdose, bevor Sie das Produkt vom Verlängerungskabel trennen.

WARNUNG: Um das Risiko eines Stromschlags zu verringern, halten Sie alle Verbindungen trocken und vom Boden fern. Berühren Sie den Stecker nicht mit nassen Händen.

Verwenden Sie das Gerät nicht, wenn das Netzkabel oder wichtige Teile des Geräts beschädigt sind, z. B. Sicherheitseinrichtungen, Hochdruckschläuche, Abzugspistole.

Falls ein Verlängerungskabel verwendet wird, müssen Stecker und Steckdose wasserdicht sein.

WARNUNG: Ungeeignete Verlängerungskabel können gefährlich sein.

Ziehen Sie den Stecker aus der Steckdose, wenn das Gerät gereinigt oder gewartet wird, Teile ersetzt oder das Gerät für eine andere Funktion umgerüstet wird.

Betrieb des Hochdruckreinigers

GEFAHR: Verwenden Sie den Hochdruckreiniger nicht in explosionsgefährdeten Bereichen. Saugen Sie niemals brennbare oder gefährliche Flüssigkeiten wie Benzin oder Lösungsmittel an. Halten Sie beim Reinigen von Fahrzeugreifen mindestens 30 cm Abstand, um Schäden zu vermeiden.

WARNUNG: Halten Sie den Hochdruckstrahl von Menschen, Tieren und elektrischen Geräten fern. Verwenden Sie nur Zubehör, das vom Hersteller empfohlen wird.

VORSICHT: Betreiben Sie den Hochdruckreiniger nie ohne Wasseranschlussadapter am Trinkwassernetz. Lassen Sie das Gerät während des Betriebs niemals unbeaufsichtigt.

Betrieb mit Reinigungsmitteln

WARNUNG: Falscher Umgang mit Reinigungsmitteln kann schwere Verletzungen oder Vergiftungen verursachen. Bewahren Sie diese außerhalb der Reichweite von Kindern auf und verwenden Sie nur die empfohlenen Produkte.

Wartung und Pflege

WARNUNG: Ziehen Sie den Netzstecker, bevor Sie Wartungsarbeiten durchführen.

VORSICHT: Lassen Sie Reparaturen nur von autorisiertem Fachpersonal ausführen. Verwenden Sie keine aggressiven Reinigungsmittel wie Aceton oder unverdünnte Säuren.

Transport und Lagerung

VORSICHT: Beachten Sie beim Transport das Gewicht des Geräts und lagern Sie es sicher.

4. Sicherheitssymbole | Smybole auf dem Produkt

Allgemeiner Gefahrenhinweis: Weist auf Vorsichtsmaßnahmen oder Sicherheitshinweise hin. Kann auch in Verbindung mit anderen Symbolen oder Bildern verwendet werden.

Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Produkts sorgfältig durch und bewahren Sie sie zum späteren Gebrauch an einem sicheren Ort auf.

Nicht dem Regen aussetzen oder an feuchten Orten verwenden.

Achten Sie stets auf Augenschutz.

Die Verwendung unter feuchten Bedingungen und das Nichtbeachten der Sicherheitsvorschriften können zu einem Stromschlag führen.

Um das Verletzungsrisiko durch Rückstoß zu verringern, halten Sie die Sprühlanze sicher mit beiden Händen, wenn die Maschine eingeschaltet ist.

Den Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten.

Das Gerät darf nicht unmittelbar an das öffentliche Trinkwassernetz angeschlossen werden. Um das Risiko von Verletzungen zu verringern, richten Sie den Wasserstrahl niemals auf Personen oder Haustiere und halten Sie keine Körperteile in den Strahl. Auch undichte Schläuche und Anschlüsse können zu Verletzungen führen. Halten Sie Schläuche oder Anschlüsse nicht fest.

CE-Kennzeichen

Das Produkt entspricht den Anforderungen und Vorschriften der Europäischen Gemeinschaft.

Dieses Gerät entspricht der Schutzklasse II und erfordert keinen Erdungsanschluss. Es ist durch eine doppelte oder verstärkte Isolierung vor elektrischen Gefahren geschützt.

5. Produktdetails

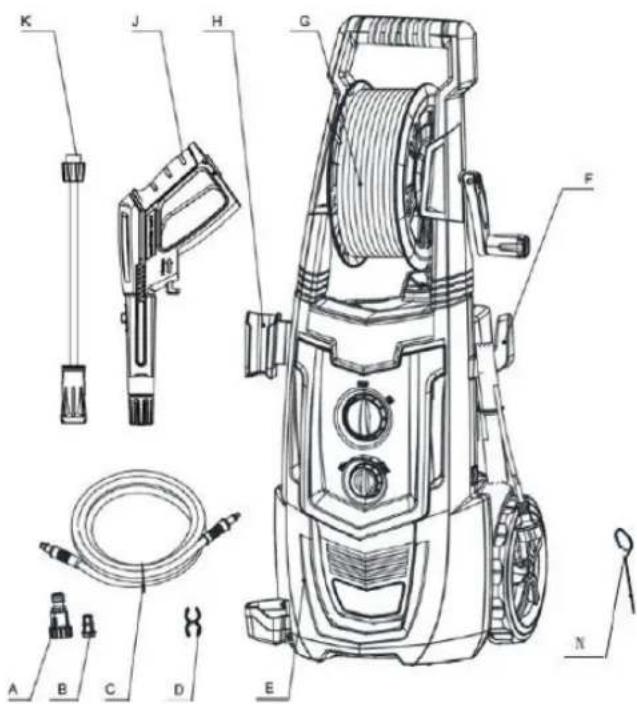

Lieferumfang

Nach dem Öffnen des Kartons entfernen Sie bitte alle Teile und überprüfen Sie diese anhand der folgenden Liste der enthaltenen Komponenten:

A. Wasseranschlussadapter
B. Filter
C. Hochdruckschlauch
D. Schlauchclip
E. Hochdruckreiniger
F. Kabelhalter
G. Schlauchtrommel
H. Halter für die Hochdruckpistole
J. Hochdruckpistole
K. Verstellbare Düse
N. Reinigungspin

Aufgrund von Transport und Verpackung können einige Zubehörteile in zerlegtem Zustand geliefert werden. Bitte folgen Sie den Montageanweisungen.

Die Maschine ist immer mit einem Griff zum Transport ausgestattet.

6. Montage

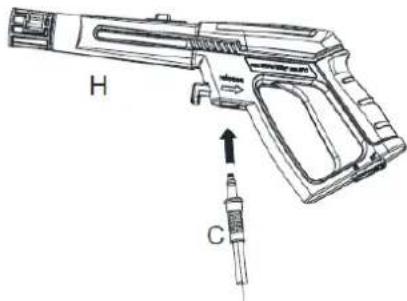

Schritt 1

Befestigen Sie den Hochdruckschlauch (C) an der Pistole (H). Setzen Sie ihn ein und verbinden Sie ihn fest per Schnellkupplung, um ein Auslaufen zu vermeiden. Wenn die Teile korrekt verbunden sind, können Sie die beiden Komponenten nicht einfach durch Ziehen gerade aus der Pistole (E) trennen. Drücken Sie die Abzugsverriegelungstaste, dann können Sie den Hochdruckschlauch herausziehen.

H C

Schritt 2

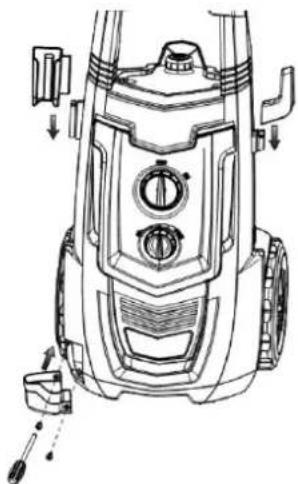

Montieren Sie den Pistolenhaken und den Kabelhalter. Schrauben Sie den Pistolenhalter fest am Hauptgehäuse an, wie in der Abbildung unten dargestellt. Die Schrauben werden zusammen mit dem Hauptgehäuse verpackt. Bitte überprüfen Sie dies und stellen Sie sicher, dass sie beim Auspacken vorhanden sind.

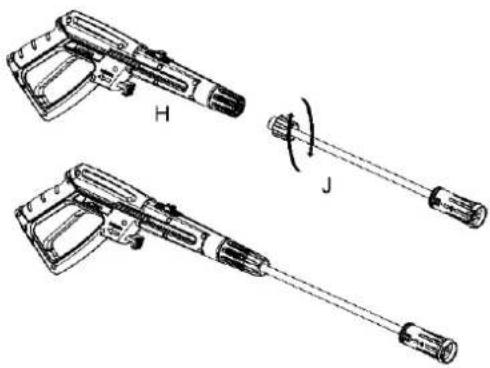

Setzen Sie die verstellbare Sprühdüse (J) in die Pistole (H) ein. Drücken Sie die verstellbare Düse (J) hinein und drehen Sie sie im Uhrzeigersinn auf die Pistole (H), bis sie handfest sitzt und eingerastet ist. Wenn die Teile richtig verbunden sind, können Sie die beiden Komponenten nicht einfach durch Herausziehen der verstellbaren Düse trennen. Alle Zubehörteile müssen für den ordnungsgemäßen Gebrauch in die Pistole (H) eingesetzt werden.

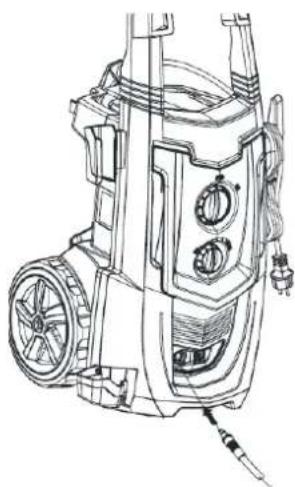

Befestigen Sie den Hochdruckschlauch (C) am Wasserauslass des Hochdruckreinigers. Stecken Sie ihn ein und verbinden Sie ihn fest mit der Schnellkupplung, um ein Auslaufen zu verhindern. Wenn die Teile richtig verbunden sind, können Sie die beiden Komponenten nicht einfach durch Herausziehen aus dem Wasserauslass trennen. Drücken Sie den „Knopf“ in Pfeilrichtung, dann können Sie den Hochdruckschlauch herausziehen.

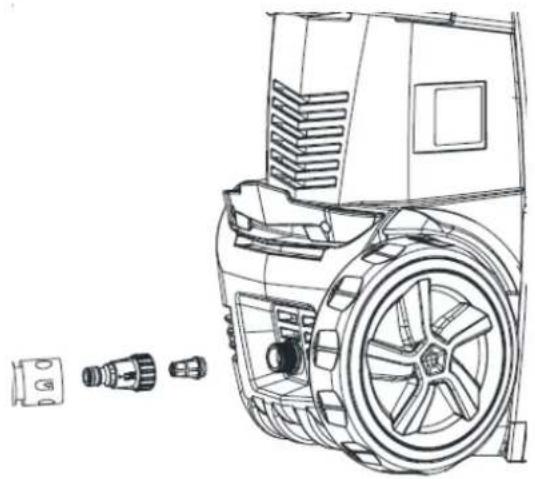

Befestigen Sie den Schlauchanschluss am Hochdruckreiniger. Entfernen Sie vor dem Anbringen des Anschlusses an das Anschlussstück die Plastikkappe, die vor dem Versand auf dem Anschlussstück des Hochdruckreinigers angebracht wurde. Diese Plastikkappe kann nach dem Entfernen entsorgt werden. Nachdem beide Komponenten installiert wurden, befestigen Sie den Gartenschlauch mit dem Schraubanschluss am Hochdruckreiniger. Verbinden Sie anschließend den Gartenschlauch mit dem Wasserhahn.

ACHTUNG: DIESES GERÄT IST NUR FÜR DIE VERWENDUNG MIT KALTEM WASSER BESTIMMT! VERWENDEN SIE IN DIESEM HOCHDRUCKREINIGER KEIN HEISSES WASSER!

Inbetriebnahme

Nach dem Anschluss des Hochdruckreinigers an Ihre Kaltwasserversorgung gehen Sie wie folgt vor:

Stellen Sie sicher, dass der EIN/AUS-Schalter in der AUS-Position ist.
- Schließen Sie den Gartenschlauch am Einlassanschluss an.
- Befestigen Sie den Schlauch gemäß Schritt 1 der Montageanleitung an der Pistole.
- Setzen Sie die verstellbare Sprühdüse gemäß Schritt 3 der Montageanleitung in die Pistole ein.
- Verbinden Sie den Hochdruckschlauch mit dem Hochdruckauslass gemäß Schritt 4 der Montageanleitung.
- Schließen Sie den Gartenschlauch gemäß Schritt 5 der Montageanleitung am Einlassanschluss des Hochdruckreinigers an.
- Öffnen Sie das Ventil der Wasserversorgung vollständig.
- Drücken Sie vor dem Einschalten des Geräts den Abzug der Pistole, um die restliche Luft aus der Pumpe und dem Schlauch zu entlüften.
- Starten Sie den Hochdruckreiniger, indem Sie den EIN/AUS-Schalter auf die EIN-Position stellen und den Abzug betätigen. Hinweis: Der Motor läuft nicht kontinuierlich, sondern nur, wenn der Abzug gedrückt wird.

⚠️ WARNUNG! Das Gerät beginnt zu sprühen, sobald der Abzug gedrückt wird.

Beim Ausschalten des Geräts nach der Benutzung besteht weiterhin Hochdruck im Schlauch und im Gerät. Richten Sie die Pistole in eine sichere Richtung und entlasten Sie den überschüssigen Druck. Richten Sie den Hochdruck-Wasserstrahl NIEMALS auf Personen oder Tiere.

Automatisches Ein-/Ausschalten

Der Hochdruckreiniger ist mit einem automatischen Ein-/Ausschalter ausgestattet. Der Hochdruckreiniger läuft nur, wenn der Netzschalter in der EIN-Position ist und der Abzug an der Pistole gedrückt wird. Wenn Sie den Abzug loslassen, um das Sprühen zu stoppen, schaltet sich der Motor des Hochdruckreinigers automatisch ab. Drücken Sie einfach erneut den Abzug, um die Reinigung

fortzusetzen. Um die Nutzung des Hochdruckreinigers zu beenden, lassen Sie den Abzug los und schalten Sie das Gerät in die AUS-Position. Das Gerät sollte vollständig ausgeschaltet werden, wenn es nicht verwendet oder unbeaufsichtigt gelassen wird.

Entlüften der Pistole

Es ist sehr wichtig, die Pistole vor der Verwendung des Hochdruckreinigers zu entlüften. Befolgen Sie die „Montageanleitung“, um den Hochdruckreiniger zusammenzubauen. Um die Pistole zu entlüften, schließen Sie einfach den Gartenschlauch an den Hochdruckreiniger an und drücken Sie den Abzug, Bevor Sie die Stromversorgung einschalten. Dies ermöglicht es, die in der Pistole und im Hochdruckreiniger eingeschlossene Luft vor der Verwendung zu entfernen. Halten Sie den Abzug etwa eine Minute lang gedrückt, um überschüssige Luft aus dem Gerät zu entlassen. Während dieses Vorgangs fließt Wasser bei niedrigem Druck durch die Pistole. Weitere Tipps zur Entlüftung finden Sie im Abschnitt „Bedienungsanleitung“.

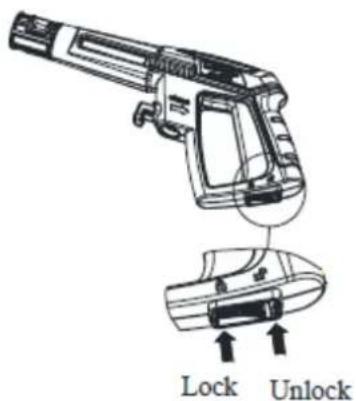

Sicherheitssperre der Pistole

Dieser Hochdruckreiniger ist mit einer Sicherheitssperre für den Pistolenabzug ausgestattet. Wenn der Hochdruckreiniger nicht in Gebrauch ist, verwenden Sie die Sicherheitssperre, um ein versehentliches Auslösen des Hochdruckstrahls zu verhindern.

Verstellbare Sprühdüse

Die verstellbare Düse ermöglicht Ihnen die Verwendung verschiedener Sprühmuster, von einem breiten Fächerstrahl (Diagram 1) bis zu einem direkten Strahl (Diagram 2). Wenn Sie den Hochdruckreiniger zum Reinigen von Holzdecks, Fassaden, Fahrzeugen usw. verwenden, beginnen Sie immer mit dem Fächerstrahl und halten Sie einen Abstand von mindestens 90 cm ein, um Schäden an der Oberfläche des zu reinigenden Materials zu vermeiden. Beginnen Sie immer mit dem Sprühen in einem Testbereich, der frei von Personen und Gegenständen ist.

⚠️ Warnung: Hochdruckstrahlen können gefährlich sein, wenn sie unsachgemäß verwendet werden. Der Strahl darf nicht auf Personen, elektrische Geräte oder das Gerät selbst gerichtet werden. Richten Sie den Strahl nicht auf sich selbst oder andere, um Kleidung oder Schuhe zu reinigen.

Sie können den Schlauch um diese Schlauchtrommel wickeln und ihn mit einem vom Hersteller bereitgestellten speziellen Clip fest fixieren, wenn der Hochdruckreiniger längere Zeit nicht verwendet wird.

Reinigungsstift-Anleitung

Wenn die Düse verstopft ist, kann dies dazu führen, dass die Pumpe Druck aufbaut und das Gerät ungleichmäßig arbeitet. Sie können die Düse reinigen, indem Sie eine Nadel in die Spitze einführen, um Ablagerungen zu entfernen.

Für die verstellbare Düse können Sie den Düsenkragen (von Hochdruck zu Niederdruck) regelmäßig mit wasserfestem Schmierfett schmieren, um die Funktion zu erhalten.

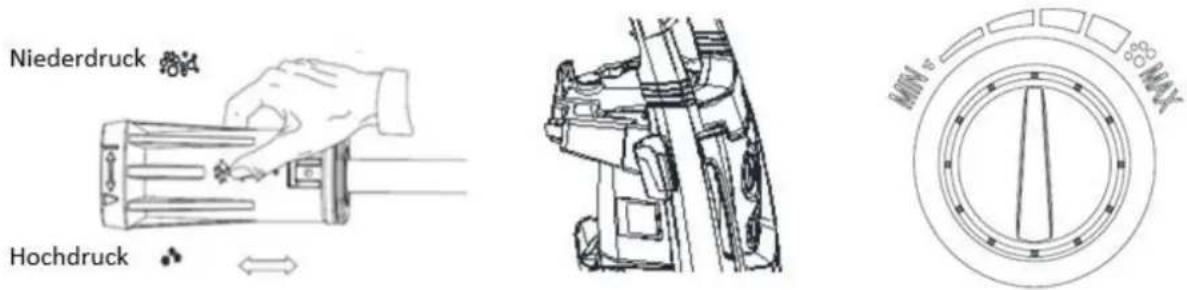

Verwendung von Reinigungsmitteln

Der Hochdruckreiniger gibt Reinigungsmittel nur bei niedrigem Druck ab. Verwenden Sie die verstellbare Sprühdüse, um nach der Anwendung des Reinigungsmittels sauber zu spülen.

Biologisch abbaubare Reinigungsmittel sind speziell formuliert, um die Umwelt und Ihren Hochdruckreiniger zu schützen. Diese Reinigungsmittel verstopfen den Filter nicht und schützen die inneren Teile des Hochdruckreinigers für eine längere Lebensdauer.

Der integrierte Reinigungsmittelspender ermöglicht es Ihnen, verschiedene flüssige Reinigungsmittel auf die Arbeitsfläche aufzutragen. Die Anwendung des Reinigungsmittels erfolgt nur bei niedrigem Druck.

Setzen Sie die verstellbare Düse auf die Pistole und schieben Sie sie bis zum Ende der „Niederdruck“-Einstellung, damit der Hochdruckreiniger im Niederdruckmodus arbeitet (siehe Abbildung A). Entfernen Sie den Deckel des Reinigungsmittelbehälters und füllen Sie nur flüssiges Reinigungsmittel ein (siehe Abbildung B). Geben Sie kein Wasser in den Behälter. Der Hochdruckreiniger mischt automatisch Wasser und Reinigungsmittel.

Wenn Sie die Dosierung des Reinigungsmittels anpassen müssen, können Sie den Drehknopf nach links drehen, um die Dosierung zu senken, und nach rechts, um sie zu erhöhen, je nach Ihrem spezifischen Reinigungsbedarf (siehe Abbildung C).

Sobald das Reinigungsmittel auf die Arbeitsfläche aufgetragen wurde, ziehen Sie die Düse bis zum Ende der „Hochdruck“-Einstellung und spülen Sie das Reinigungsmittel mit dem Hochdruckstrahl ab (siehe Abbildung A). Im Hochdruckmodus gibt der Hochdruckreiniger kein Reinigungsmittel ab.

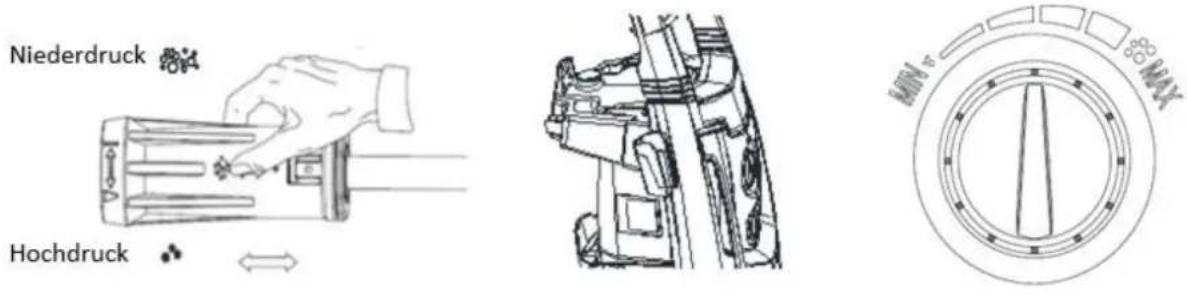

Abbildung A Abbildung B Abbildung C

Niederdruck Hochdruck MINA MAX

⚠️ WARNUNG: Verwenden Sie NIEMALS Produkte, die Bleichmittel, Chlor oder andere ätzende Stoffe enthalten, einschließlich Flüssigkeiten mit Lösungsmitteln (z. B. Benzin, Öle usw.), Tri-Natriumphosphat-Produkte, Ammoniak oder säurebasierte Reinigungsmittel. Diese Chemikalien schädigen das Gerät und können die zu reinigende Oberfläche beschädigen. Lesen Sie stets das Etikett.

8. Wartung und Lagerung

Abschalten des Hochdruckreinigers

Wenn Sie den Hochdruckreiniger fertig verwendet haben, befolgen Sie die folgenden Schritte, um das Gerät abzuschalten:

Schalten Sie den Hochdruckreiniger auf die Position „AUS“ und ziehen Sie den Netzstecker aus der Steckdose.

- Schalten Sie die Wasserversorgung ab.

- Bevor Sie den Hochdruckschlauch trennen, richten Sie die Hochdruckpistole in eine sichere Richtung und entladen Sie das Hochdruckwasser.

- Trennen Sie den Hochdruckschlauch vom Hochdruckreiniger und der Hochdruckpistole.

- Trennen Sie den Gartenschlauch vom Hochdruckreiniger.

- Entfernen Sie den Schnellkupplungsanschluss vom Gartenschlauch und befestigen Sie ihn zur Aufbewahrung an der Anschlussstelle des am Hochdruckreiniger installierten Anschlusses.

- Entfernen Sie überschüssiges Wasser aus der Pumpe, indem Sie das Gerät auf beiden Seiten kippen, um verbleibendes Wasser aus den Ein- und Auslassanschlüssen abzulassen.

- Entfernen Sie den Wasserfilter am Einlass und spülen Sie ihn mit Wasser, um Schmutz oder Ablagerungen zu entfernen. Setzen Sie den Filter nach der Reinigung wieder ein.

• Lassen Sie den Reinigungsmitteltank ab und spülen Sie ihn mit fließendem Wasser aus.
• Wischen Sie verbleibendes Wasser von allen Teilen und Anschlüssen ab.
• Sichern Sie den Sicherheitsverschluss an der Hochdruckpistole.
• Lagern Sie den Hochdruckreiniger sowie die Teile und das Zubehör an einem Ort, an dem die Temperatur über 0°C liegt.

Winterlagerung und Langzeitlagerung

Befolgen Sie alle oben genannten Schritten und fügen Sie die folgenden Schritte hinzu:

• Nachdem Sie die Wasserversorgung getrennt und bevor Sie den Hochdruckschlauch trennen, schalten Sie den Hochdruckreiniger für 2–3 Sekunden ein, bis das restliche Wasser in der Pumpe ausläuft. Schalten Sie das Gerät SOFORT ab.
  Die fortgesetzte Verwendung des Hochdruckreinigers ohne angeschlossene Wasserversorgung führt zu schweren Schäden am Gerät!
• Lagern Sie den Hochdruckreiniger sowie die Teile und das Zubehör immer an einem Ort, an dem die Temperatur über 0°C liegt.

Wartung

WARNUNG: Die Nichtbeachtung dieser Lagerungsanweisungen führt zu Schäden an der Baugruppe.

• Dieser Hochdruckreiniger ist mit einem geschlossenen Schmiersystem ausgestattet, daher ist kein Ölwechsel erforderlich.
• Überprüfen Sie alle Schläuche und Zubehörteile vor dem Gebrauch auf Beschädigungen.
• Überprüfen Sie den Einlassfilter regelmäßig auf Ablagerungen. Reinigen Sie diesen Filter regelmäßig für eine optimale Leistung.

9. Reinigungstipps

WARNUNG: TESTEN SIE DEN SPRÜHSTRAHL IMMER IN EINEM BEREICH, DER FREI VON PERSONEN UND GEGENSTÄNDEN IST, BEVOR SIE AUF DIE GEWÜNSCHTE REINIGUNGSFLÄCHE SPRÜHEN.

Holz- und Vinylterrassen

Spülen Sie die Terrasse und den umliegenden Bereich mit frischem Wasser ab. Wenn Sie Reinigungsmittel verwenden, füllen Sie den Reinigungsmitteltank und tragen Sie das Reinigungsmittel bei niedrigem Druck auf den zu reinigenden Bereich auf. Für optimale Ergebnisse teilen Sie den Arbeitsbereich in kleinere Abschnitte und reinigen Sie jeden Abschnitt nacheinander. Lassen Sie das Reinigungsmittel einige Minuten auf der Oberfläche einwirken und spülen Sie dann bei hohem Druck ab. LASSEN SIE DAS REINIGUNGSMITTEL NICHT EINTROCKNEN. Reinigen Sie immer von links nach rechts und von oben nach unten für beste Ergebnisse. Spülen Sie bei hohem Druck mit dem Fächerspray, wobei die Spitze der Sprühdüse mindestens 15-23 cm von der Reinigungsoberfläche entfernt gehalten wird. Halten Sie einen größeren Abstand zur Reinigungsfläche ein, wenn Sie einen direkten Strahl verwenden.

Achtung: Bei weicheren Hölzern erhöhen Sie den Abstand zur Reinigungsfläche.

Terrassen, Stein und Ziegel

Spülen Sie den zu reinigenden Bereich und den umliegenden Bereich mit frischem Wasser ab. Wenn Sie Reinigungsmittel verwenden, füllen Sie den Reinigungsmitteltank und tragen Sie das Reinigungsmittel bei niedrigem Druck auf. Spülen Sie bei hohem Druck mit dem Fächerspray in einer schwenkenden Bewegung, wobei die Spitze der Sprühdüse mindestens 7-15 cm von der Reinigungsfläche entfernt gehalten wird. Halten Sie einen größeren Abstand zur Reinigungsfläche ein, wenn Sie einen direkten Strahl verwenden.

Autos, Fahrräder und Motorräder

Spülen Sie den zu reinigenden Bereich und den umliegenden Bereich mit frischem Wasser ab. Wenn Sie Reinigungsmittel verwenden, füllen Sie den Reinigungsmitteltank und tragen Sie das Reinigungsmittel bei niedrigem Druck auf den zu reinigenden Bereich auf. Um die besten Ergebnisse zu erzielen, reinigen Sie eine Seite nach der anderen. Lassen Sie das Reinigungsmittel einige Minuten auf der Oberfläche einwirken, lassen Sie es jedoch nicht eintrocknen. Spülen Sie bei hohem Druck mit dem Fächerspray in einer schwenkenden Bewegung, wobei die Spitze der Sprühdüse mindestens 20 cm von der Reinigungsfläche entfernt, gehalten wird. Halten Sie einen größeren Abstand zur Reinigungsfläche ein, wenn Sie einen direkten Strahl verwenden. Wischen Sie die Oberfläche trocken, um ein glänzendes Finish zu erzielen.

Grills, Elektrogeräte und Gartengeräte

Spülen Sie den zu reinigenden Bereich und den umliegenden Bereich mit frischem Wasser ab. Wenn Sie Reinigungsmittel verwenden, füllen Sie den Reinigungsmitteltank und tragen Sie das Reinigungsmittel bei niedrigem Druck auf. Lassen Sie das Reinigungsmittel einige Minuten auf der Oberfläche einwirken, lassen Sie es jedoch nicht eintrocknen. Spülen Sie bei hohem Druck mit dem Fächerspray, wobei die Spitze der Sprühdüse mindestens 2,5-7,5 cm von der Reinigungsfläche entfernt gehalten wird. Halten Sie einen größeren Abstand zur Reinigungsfläche ein, wenn Sie einen direkten Strahl verwenden.

10. Fehlerbehebung

Der Hochdruckreiniger startet nicht, wenn der Schalter auf "I" steht

Mögliche Ursache:	Lösung:
Elektrische Steckdose ist defektSpannung ist unzureichendNetzkabel ist nicht eingesteckt	Überprüfen Sie Stecker, Steckdose und SicherungenStellen Sie sicher, dass die Spannung ausreichtStecken Sie das Netzkabel ein

Die Pumpe erreicht nicht den notwendigen Druck oder der Druck schwankt

Mögliche Ursache:	Lösung:
Wasserzulauffilter ist verstopftPumpe zieht LuftSaugventile sind verstopft oder abgenutztDurchmesser desGartenschlauchs ist zu kleinWasserzufuhr ist eingeschränktWasserversorgung istunzureichend	Entfernen und reinigen Sie den FilterZiehen Sie die Anschlüsse fest und entlüften Sie das System Reinigen oder ersetzen Sie die VentileVerwenden Sie einen Gartenschlauch mit einem Durchmesser von 34 Zoll.Überprüfen Sie den Schlauch auf Knicke oder UndichtigkeitenÖffnen Sie die Wasserquelle vollständig

Der Hochdruckreiniger hält den Druck nicht oder verliert Druck

Mögliche Ursache:	Lösung:
Übermäßige Luft in der Wasserleitung oder Pumpe	Schalten Sie das Gerät und die Wasserversorgung aus, entlüften Sie das System und halten Sie den Abzug gedrückt

Der Hochdruckreiniger ist lauter als normal

Mögliche Ursache:	Lösung:
Die Zufuhr ist blockiertVentile sind abgenutzt,verschmutzt oder verstopftFilter ist verschmutzt	Überprüfen Sie die ZufuhrventileReinigen oder ersetzen Sie die VentileReinigen oder ersetzen Sie den Filter

Der Motor hört während des Betriebs auf zu laufen

Mögliche Ursache:	Lösung:
Netzspannung ist niedriger als empfohlen	Überprüfen Sie, ob die Spannung ausreichend ist

11. Technische Daten

Modell	FX-HDRP2200
Leistung	2200 Watt
Nennleistung	220 ~ 240 V / 50/60 Hz
Motor	Kohlenbürstenmotor
Betriebsdruck	120bar
Max. zulässiger Druck	170bar
Fördermenge	6,5L/min
Fördermenge maximal	7,5L/min
Zulaufdruck (max.)	1,2 MPa
Zulauftemperatur (max.)	50°C
Schalldruckpegel (K=3dB(A)): L_pA	74.6 dB
Schallleistungspegel gemessen: L_wA	89 dB
Schallleistungspegel garantiert: L_wA	96 dB
Betriebsdruck	≤ 2,5m/s^2
Gewicht:	11,4 kg

12. Gewährleistung

Wir halten uns bei all unseren Produkten an die gesetzlichen Gewährleistungsbestimmungen. Die Gewährleistung umfasst eine Dauer von zwei Jahren ab Kaufdatum und sichert Ihre Rechte im Falle von Material- oder Verarbeitungsfehlern.

13. Entsorgung

Dieses Gerät darf nicht über den Hausmüll entsorgt werden. Elektro- und Elektronikgeräte müssen gemäß den Bestimmungen des ElektroG und der EU-Richtlinie 2012/19/EU (WEEE-Richtlinie) getrennt gesammelt und umweltgerecht entsorgt werden. Bitte entsorgen Sie das Gerät an einer zugelassenen Sammelstelle für Altgeräte. Die ordnungsgemäße Entsorgung trägt zum Schutz der Umwelt und zur Vermeidung negativer Auswirkungen auf die menschliche Gesundheit bei. Weitere Informationen zur Rückgabe und Entsorgung von Altgeräten erhalten Sie bei Ihrer örtlichen Entsorgungsstelle oder beim Händler, bei dem Sie das Produkt erworben haben. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

Das Verpackungsmaterial besteht aus recycelten Materialien. Entsorgen Sie das Verpackungsmaterial gemäß den geltenden Vorschriften.

14. Kundenservice

Bei Fragen zu Gewährleistung, Reparatur oder Ersatzteilen wenden Sie sich bitte an:

FUXTEC GmbH

Kappstraße 69

71083 Herrenberg

Deutschland

Telefon: [phone]

E-Mail: [e-mail]

Hinweis: Bitte senden Sie keine Retouren oder Reparaturen an diese Adresse. Für Rücksendungen im Gewährleistungsfall wenden Sie sich bitte an unseren Kundenservice.

15. Urheberschutz

© 2024 By FUXTEC GmbH

Alle Rechte vorbehalten. Die Inhalte dieser Anleitung sind urheberrechtlich geschützt. Ihre Verwendung ist im Rahmen der Bedienung zulässig. Eine darüberhinausgehende Verwendung oder Vervielfältigung ist ohne schriftliche Genehmigung der FUXTEC GmbH nicht gestattet. Die FUXTEC GmbH behält sich vor, Änderungen innerhalb dieser Bedienungsanleitung auch ohne vorherige Kommunikation durchzuführen.

General information

Niederdruck Hochdruck

Niederdruck Hochdruck MAX

© 2024 Da FUXTEC GmbH

Niederdruck Hochdruck MIN MAX

Niederdruck Hochdruck MAX

© 2024 By FUXTEC GmbH

De hogedrukreiniger bedienen

Niederdruck Hochdruck

© 2024 Door FUXTEC GmbH

Bild A Bild Bild C

© 2024 Av FUXTEC GmbH

© 2024 By FUXTEC GmbH
