FX-E1HDR20 - Hochdruckreiniger Fuxtec - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG FX-E1HDR20 Fuxtec

Original-Bedienungsanleitung FUXTEC 20V Akku-Hochdruckreiniger FX-E1HDR20_de_en_fr_it_rev3 1Original-Bedienungsanleitung FUXTEC 20V Akku-Hochdruckreiniger FX-E1HDR20_de_en_fr_it_rev3

DEUTSCHE FASSUNG SEITE 3

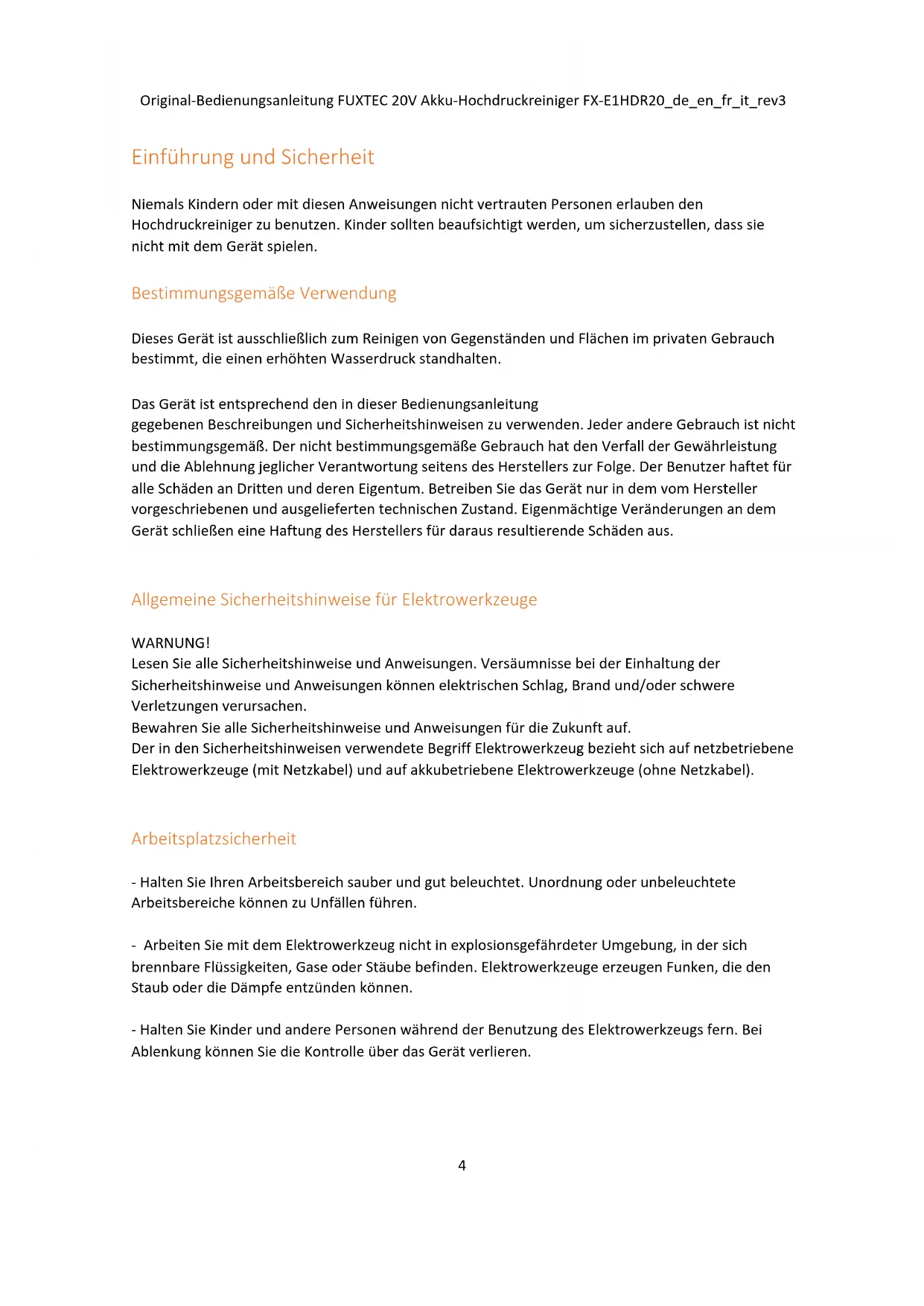

Einführung und Sicherheit Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben den Hochdruckreiniger zu benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich zum Reinigen von Gegenständen und Flächen im privaten Gebrauch bestimmt, die einen erhöhten Wasserdruck standhalten. Das Gerät ist entsprechend den in dieser Bedienungsanleitung gegebenen Beschreibungen und Sicherheitshinweisen zu verwenden. Jeder andere Gebrauch ist nicht bestimmungsgemäß. Der nicht bestimmungsgemäße Gebrauch hat den Verfall der Gewährleistung und die Ablehnung jeglicher Verantwortung seitens des Herstellers zur Folge. Der Benutzer haftet für alle Schäden an Dritten und deren Eigentum. Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschriebenen und ausgelieferten technischen Zustand. Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff Elektrowerkzeug bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit - Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. - Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. - Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.Original-Bedienungsanleitung FUXTEC 20V Akku-Hochdruckreiniger FX-E1HDR20_de_en_fr_it_rev3

Elektrische Sicherheit Der Hochdruckreiniger ist für den Gebrauch mit Wasser konzipiert. Dennoch sollten Sie das Gerät vor der Nutzung immer auf Schäden untersuchen, damit es nicht zu einem elektrischen Schlag kommen kann.

Sicherheit von Personen - Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. - Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. - Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

- Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. - Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. - Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

Verwendung und Behandlung des Elektrowerkzeuges - Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. - Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oderausschalten lässt, ist gefährlich und muss repariert werden.Original-Bedienungsanleitung FUXTEC 20V Akku-Hochdruckreiniger FX-E1HDR20_de_en_fr_it_rev3

- Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. - Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. - Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. - Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. - Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerkzeuges - Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. - Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. - Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. - Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.Original-Bedienungsanleitung FUXTEC 20V Akku-Hochdruckreiniger FX-E1HDR20_de_en_fr_it_rev3

Sicherheitshinweise für Akku-Hochdruckreiniger Allgemeine Sicherheitshinweise - Lesen Sie zu Ihrer Sicherheit und für die Sicherheit anderer diese Bedienungsanleitung und ihre Sicherheitshinweise, bevor Sie das Gerät benutzen. Bitte bewahren Sie Bedienungsanleitung und ihre Sicherheitshinweise für den späteren Gebrauch sicher auf und halten diese für jeden Einsatz griffbereit. - Geben Sie die Betriebsanleitung bei einem Besitzerwechsel mit dem Gerät weiter. - Personen, die das Gerät bedienen, dürfen nicht unter dem Einfluss von Rauschmitteln (z. B. Alkohol, Drogen oder Medikamenten) stehen. - Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschriebenen und ausgelieferten technischen Zustand. Eigenmächtige Veränderungen am Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. - Verwenden Sie das Gerät nur bei Tageslicht oder unter guter künstlicher Beleuchtung.

- Schalten Sie bei folgenden Bedingungen das Gerät ab und entfernen Sie den Akku: ⬧ wenn das Gerät unbeaufsichtigt gelassen wird; ⬧ vor der Überprüfung, Reinigung oder sonstigen Arbeiten am Gerät; ⬧ wenn das Gerät beginnt, übermäßig stark zu vibrieren. Vor dem Einsatz - Machen Sie sich vor Arbeitsbeginn mit dem Gerät und seinen Funktionen sowie seinen Bedienelementen vertraut. - Überprüfen Sie das Gerät vor Inbetriebnahme und nach einem Aufprall auf Anzeichen von Verschleiß oder Beschädigung. - Benutzen Sie kein Gerät, dessen Schalter defekt ist und sich nicht mehr ein- oder ausschalten lässt. - Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Teilen. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen. - Tragen Sie bei Arbeiten mit oder an dem Gerät immer entsprechende persönliche Schutzausrüstung (Schutzbrille, Gehörschutz, griffige Arbeitshandschuhe etc.). Das Tragen von persönlicher Schutzausrüstung verringert das Risiko von Verletzungen.Original-Bedienungsanleitung FUXTEC 20V Akku-Hochdruckreiniger FX-E1HDR20_de_en_fr_it_rev3

Beim Einsatz Den Hochdruckreiniger darf nur verwenden, wer sich eingehend damit vertraut gemacht hat. Alle Benutzer müssen die Funktionsweise und Bedienung dieses Werkzeugs kennen, aber auch seine Grenzen und mögliche Gefahren. So lässt sich das Risiko von Stromschlägen, Bränden und ernsten Verletzungen erheblich senken. - Entfernen Sie alle Verpackungsmaterialien und ggf. die Transportsicherungen. Halten Sie Verpackungsmaterialien von Kindern fern – Erstickungsgefahr! - Niemals Hände über die Lüftungsschlitze legen oder Lüftungsschlitze in anderer Weise blockieren. - Eingeschaltetes Werkzeug niemals unbeaufsichtigt alleine lassen!

- Richten Sie den Hochdruckreiniger niemals au Menschen oder Tiere. Es können ernsthafte Verletzungen entstehen. - Hochdruckreiniger NICHT verwenden: zum Löschen von Bränden, im Gebäude, in der Nähe von stromführenden Geräten. - Den Hochdruckreiniger immer mit zwei Händen führen - Nur Reinigungszusätze verwenden, die den Behälter und das Hauptgerät nicht beschädigen. Keine ätzenden oder scharfen Reiniger benutzen. Nach dem Einsatz Schalten Sie das Gerät aus und entnehmen Sie den Akku von der Pistole. Danach stellen Sie die Einheit an einen sicheren Ort ab und lassen sie diese vor dem endgültigen Verstauen abkühlen. Lagern Sie das Gerät nicht in Reichweite von Kindern. Stellen Sie sicher, dass die Lüftungsschlitze im Gerät sauber sind. Verschmutzungen können mit einem feuchten Tuch entfern werden.

Sicherheitshinweise für das Ladegerät - Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages. - Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.Original-Bedienungsanleitung FUXTEC 20V Akku-Hochdruckreiniger FX-E1HDR20_de_en_fr_it_rev3

- Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages. - Legen Sie keine Gegenstände auf das Ladegerät und stellen Sie es nicht auf weichen Oberflächen ab. Es besteht Brandgefahr. - Überprüfen Sie immer, ob die Netzspannung der auf dem Typenschild des Ladegeräts angegebenen Spannung entspricht. - Benutzen Sie niemals das Ladegerät, wenn Kabel, Stecker oder das Gerät selbst durch äußerliche Einwirkungen beschädigt sind. Bringen Sie das Ladegerät zur nächsten Fachwerkstatt. - Öffnen Sie auf keinen Fall das Ladegerät. Bringen Sie es im Fall einer Störung in eine Fachwerkstatt.

Sicherheitshinweise für Li-Ionen Akkus - Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. - Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. - Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. - Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. - Verwenden Sie nur Original-Akkus mit der auf dem Typenschild Ihres Elektrowerkzeugs angegebenen Spannung. Bei Gebrauch anderer Akkus, z.B. Nachahmungen, aufgearbeiteter Akkus oder Fremdfabrikaten, besteht die Gefahr von Verletzungen sowie Sachschäden durch explodierende Akkus. - Die Akkuspannung muss zur Akku- Ladespannung des Ladegerätes passen. Ansonsten besteht Brand- und Explosionsgefahr. - Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.Original-Bedienungsanleitung FUXTEC 20V Akku-Hochdruckreiniger FX-E1HDR20_de_en_fr_it_rev3

- Durch spitze Gegenstände wie z.B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen. PräsentationOriginal-Bedienungsanleitung FUXTEC 20V Akku-Hochdruckreiniger FX-E1HDR20_de_en_fr_it_rev3

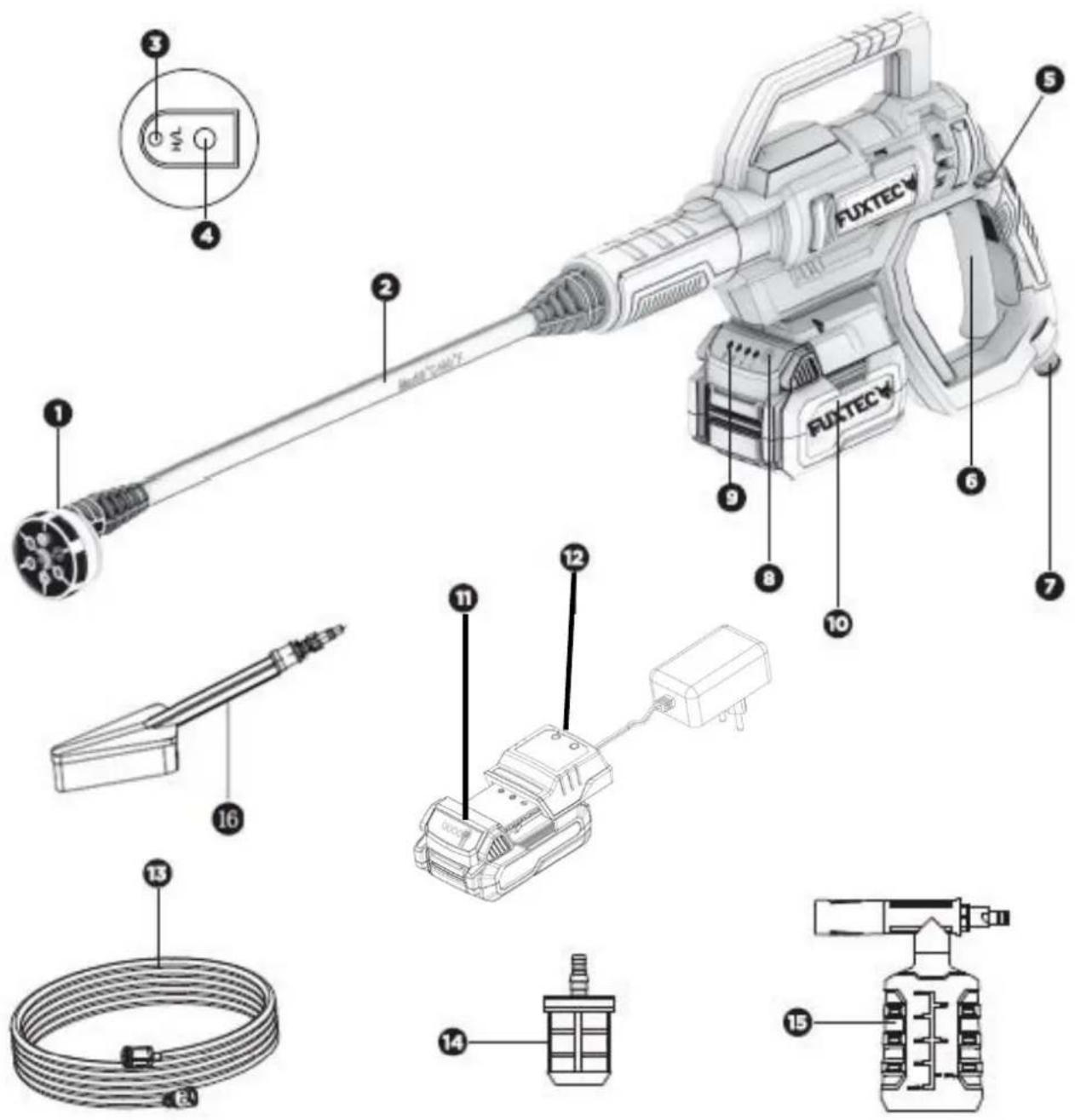

Abbildung 1: 20V Akku Hochdruckreiniger

1. Antriebsdüse 9. Anzeige Akkukapazität

2. Lanzenaufsatz 10. Akku

3. LED-Anzeige für den Druck 11. Anzeige Ladestatus

4. Druckeinstellungsknopf 12. Ladegerät

5. Sicherheitsschalter 13. Wasserschlauch

6. Ein/Aus Schalter 14. Wasserfilter

7. Schlauchanschluss 15. Behälter Reinigungsmittel

8. Taste Akkukapazität 16. Bürste

BedienungOriginal-Bedienungsanleitung FUXTEC 20V Akku-Hochdruckreiniger FX-E1HDR20_de_en_fr_it_rev3 12Original-Bedienungsanleitung FUXTEC 20V Akku-Hochdruckreiniger FX-E1HDR20_de_en_fr_it_rev3 13Original-Bedienungsanleitung FUXTEC 20V Akku-Hochdruckreiniger FX-E1HDR20_de_en_fr_it_rev3 14Original-Bedienungsanleitung FUXTEC 20V Akku-Hochdruckreiniger FX-E1HDR20_de_en_fr_it_rev3

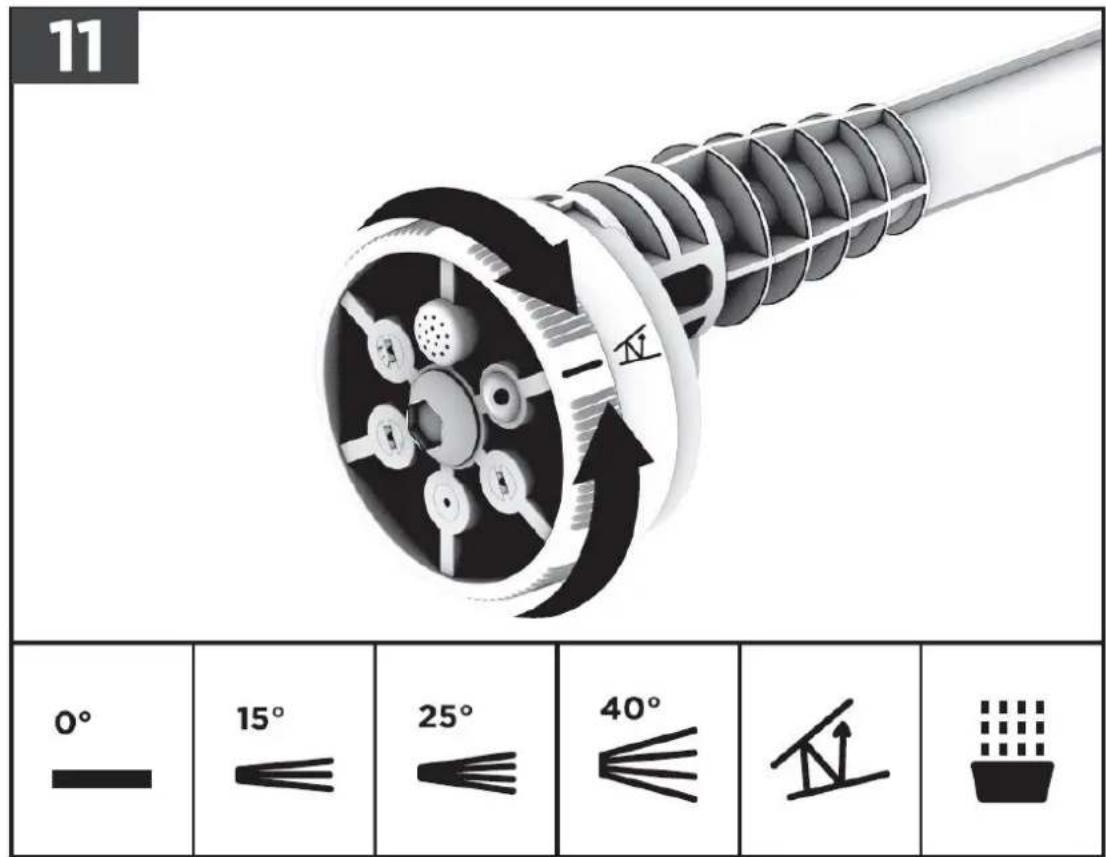

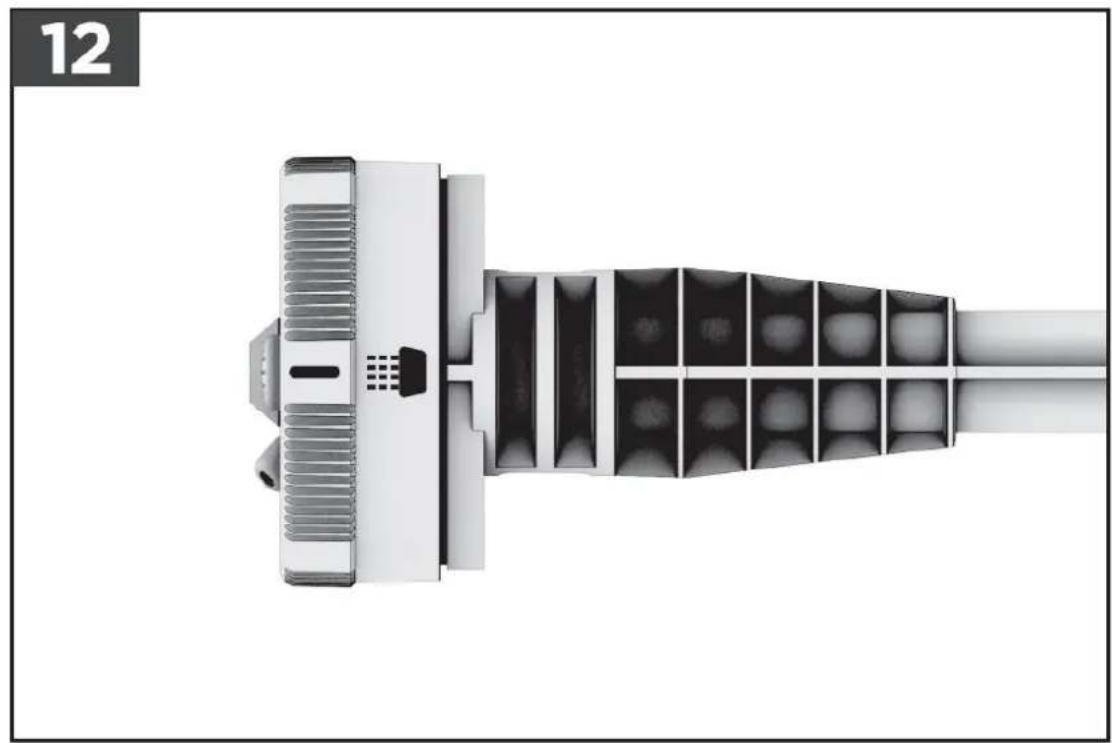

Die Düse sprüht einen geraden Wasserstrahl. Die Düse versprüht einen fächerförmigen Wasserstrahl von 15°. Die Düse versprüht einen fächerförmigen Wasserstrahl von 25°. Die Düse versprüht einen fächerförmigen Wasserstrahl von 40°. Strahl wird mit einem Winkel von 45° ausgestoßen. Er kann beispielsweise nach oben ausgestoßen werden, während die Lanze nach unten zeigt. Ideal für Reinigung derUnterseite von Gegenständen. Regenbetrieb – optimal zur Bewässerung von Pflanzen.Original-Bedienungsanleitung FUXTEC 20V Akku-Hochdruckreiniger FX-E1HDR20_de_en_fr_it_rev3 16Original-Bedienungsanleitung FUXTEC 20V Akku-Hochdruckreiniger FX-E1HDR20_de_en_fr_it_rev3

Hinweise zur Bedienung: Sie können das Ende des Schlauches an die Wasserversorgung Ihres Hauses anschließen oder es in einen Wasserbehälter (z.B. Regenfass) legen. Bei der Nutzung eines Wasserbehälters bitten wir Sie zu beachten, dass lediglich das Schlauchende ohne ein Kupplungsstück im Wasser liegt. Entsorgung WARNUNG! Ausgediente Elektrowerkzeuge vor der Entsorgung unbrauchbar machen:

• netzbetriebene Elektrowerkzeuge durch Entfernen des Anschlusssteckers,

• akkubetriebene Elektrowerkzeuge durch Entfernen des Akkus.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Rohstoffrückgewinnung statt Müllentsorgung. Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

WARNUNG! Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser werfen. Ausgediente Akkus nicht öffnen. Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden. Nur für EU-Länder: Gemäß Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden.

HINWEIS Über Entsorgungsmöglichkeiten informieren Sie sich bitte bei Ihrer Kommune/Stadt, Recycling raw materials instead of waste disposal.Original-Bedienungsanleitung FUXTEC 20V Akku-Hochdruckreiniger FX-E1HDR20_de_en_fr_it_rev3

Nennspannung 20 V Max Ausgangsdruck 22bar Max Durchfluss 2,5l/minOriginal-Bedienungsanleitung FUXTEC 20V Akku-Hochdruckreiniger FX-E1HDR20_de_en_fr_it_rev3

EG-Konformitätserklärung / Declaration of Conformity

Hiermit erklären wir, dass die oben genannte Maschine aufgrund Ihrer Bauart in der von uns in Verkehr gebrachten Version den grundlegenden Sicherheits- und Gesundheitsanforderungen der aufgeführten EG-Richtlinie entsprechen. Hereby we declare that the above mentioned machine meet the essential safety and health requirements of the above stated EC directives. Any manipulation or change of the machine not being explicity authorized by us in advance renders this document null and void. Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, L. Zirkler, Geschäftsführung

Herrenberg, 27.05.2024

Herrenberg, 27.05.2024

Herrenberg, 27.05.2024
