Tipo di prodotto	Idropulitrice senza fili
Marca	Fuxtec
Modello	FX-E1HDR20
Alimentazione	Batteria agli ioni di litio 20 V
Tensione nominale	20 V
Pressione di uscita max.	22 bar
Portata max.	2,5 L/min
Tipo di batteria	Li-Ion
Caricabatterie in dotazione	Sì
Indicatore di capacità della batteria	Sì (sulla batteria)
Indicatore dello stato di carica	Sì (sul caricabatterie)
Regolazione della pressione	Sì (manopola)
Interruttore di sicurezza	Sì
Ugello a getto variabile	4 modalità: getto continuo, angoli 15°, 25°, 40°
Serbatoio del detergente	Sì (integrato)
Spazzola inclusa	Sì
Filtro dell'acqua	Sì
Uso conforme	Pulizia esterna privata
Sicurezza	Interruttore di sicurezza, protezione contro gli schizzi
Manutenzione	Pulire regolarmente il filtro dell'acqua
Riciclaggio	Apparecchio e batteria riciclabili (non gettare nei rifiuti domestici)
Omologazione	CE, dichiarazione di conformità inclusa

Domande frequenti - FX-E1HDR20 Fuxtec

Come avviare l'idropulitrice?

Assicurarsi che la batteria sia carica e inserita. Collegare il tubo di irrigazione al raccordo dell'acqua. Aprire l'acqua. Premere l'interruttore di sicurezza e poi l'interruttore on/off per avviare.

Come usare il detergente?

Riempire il serbatoio del detergente con un prodotto adatto. Utilizzare l'ugello a bassa pressione (modalità doccia) per applicare il detergente. Lasciare agire e poi risciacquare ad alta pressione.

Quali sono le diverse modalità dell'ugello?

L'idropulitrice viene fornita con un ugello regolabile che offre 4 modalità: getto continuo longitudinale e getti multipli con angoli di 15°, 25° e 40°. Ruotare l'ugello per selezionare la modalità desiderata.

Come ricaricare la batteria?

Rimuovere la batteria dall'apparecchio. Collegare il caricabatterie a una presa di corrente. Inserire la batteria nel caricabatterie. La spia indicatore dello stato di carica si accende. La ricarica completa richiede circa 1-2 ore.

Cosa fare se la pressione è bassa?

Verificare che il filtro dell'acqua non sia ostruito. Pulirlo se necessario. Assicurarsi che il tubo di irrigazione sia ben aperto e che non ci siano pieghe. Controllare anche il livello di carica della batteria.

Come mantenere il filtro dell'acqua?

Il filtro dell'acqua si trova al livello del raccordo dell'acqua. Svitarlo, rimuovere il filtro e pulirlo con acqua pulita. Rimetterlo in posizione. Eseguire questa operazione regolarmente per evitare ostruzioni.

L'idropulitrice può essere utilizzata con acqua calda?

No, utilizzare solo acqua fredda. L'acqua calda può danneggiare l'apparecchio e annullare la garanzia. L'idropulitrice è progettata per l'alimentazione con acqua fredda solo.

Come riporre l'apparecchio dopo l'uso?

Spegnere l'apparecchio, rimuovere la batteria e svuotare il serbatoio del detergente. Pulire il filtro dell'acqua. Riporre l'apparecchio in un luogo asciutto e al riparo dal gelo. Ricaricare la batteria prima di un lungo periodo di conservazione.

La batteria è intercambiabile con altri utensili Fuxtec?

Sì, la batteria da 20 V della serie FX-E1HDR20 è compatibile con altri utensili Fuxtec che utilizzano lo stesso sistema di batteria 20 V Li-Ion. Verificare la compatibilità sul sito Fuxtec.

Dove trovare i pezzi di ricambio?

Contattare il servizio post-vendita Fuxtec all'indirizzo [e-mail] o consultare il sito www.fuxtec.fr. Utilizzare solo pezzi originali per garantire sicurezza e prestazioni.

MANUALE UTENTE FX-E1HDR20 Fuxtec

VERSIONE ITALIANA PAGINA 53

Inhalt

Introduzione e sicurezza.... 54

Uso previsto....54

Disposizioni generali di sicurezza per gli elettroutensili 54

Sicurezza sul luogo di lavoro 54

Sicurezza elettrica.... 55

Sicurezza personale 55

Uso e trattamento dell'elettroutensile 55

Uso e trattamento dell'apparecchio a batteria.... 56

Disposizioni di sicurezza per idropulitrici a batteria.... 56

Disposizioni generali di sicurezza 56

Prima dell'uso 57

Durante l'utilizzo 57

Dopo l'utilizzo....58

Disposizioni di sicurezza per il caricabatterie.... 58

Disposizioni di sicurezza per le batterie agli ioni di litio....59

Presentazione....60

Indicazioni operative 61

Indicazioni per l'uso: 65

Smaltimento 66

Dati tecnici....67

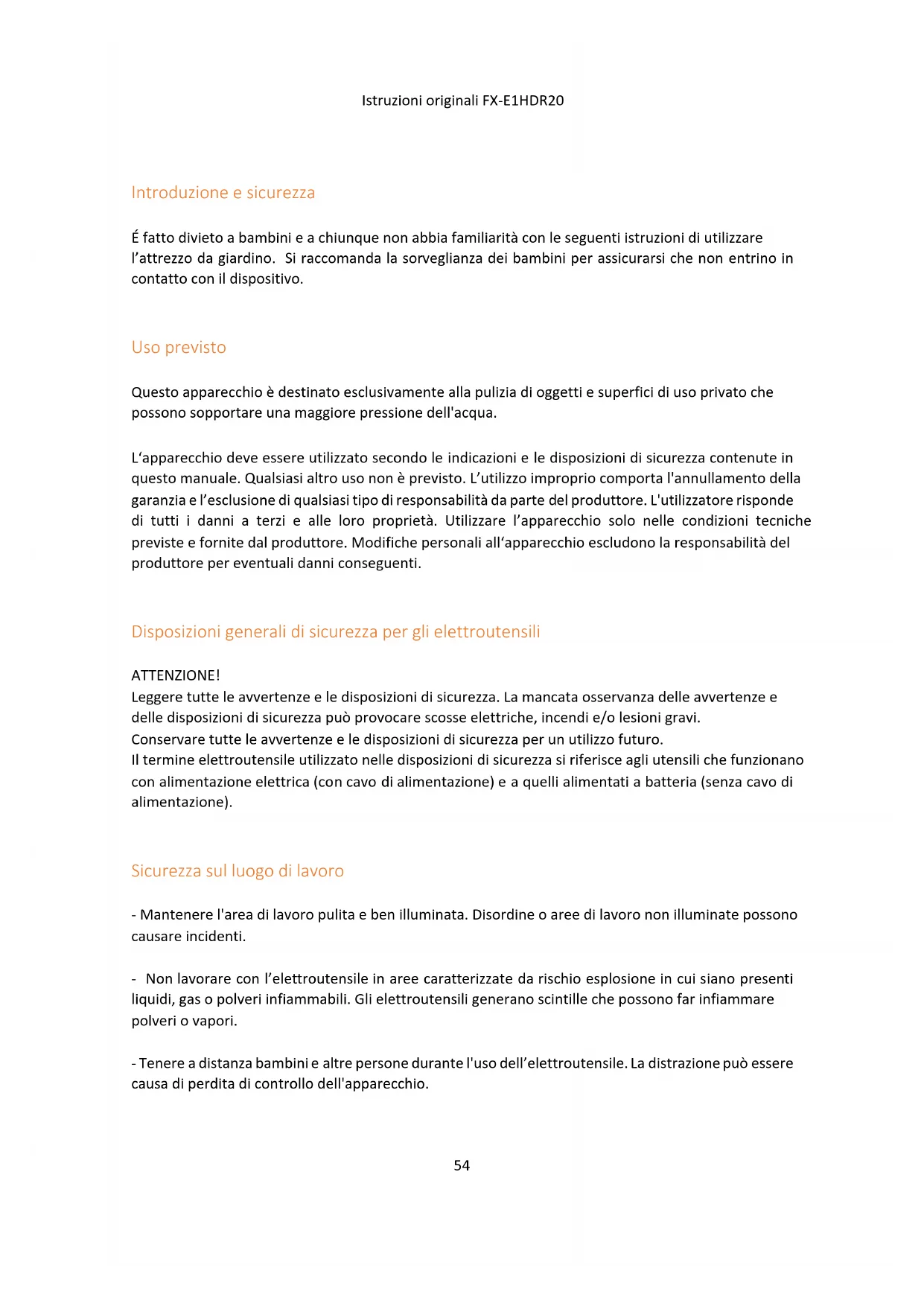

Introduzione e sicurezza

É fatto divieto a bambini e a chiunque non abbia familiarità con le seguenti istruzioni di utilizzare l'attrezzo da giardino. Si raccomanda la sorveglianza dei bambini per assicurarsi che non entrino in contatto con il dispositivo.

Uso previsto

Questo apparecchio è destinato esclusivamente alla pulizia di oggetti e superfici di uso privato che possono sopportare una maggiore pressione dell'acqua.

L'apparecchio deve essere utilizzato secondo le indicazioni e le disposizioni di sicurezza contenute in questo manuale. Qualsiasi altro uso non è previsto. L'utilizzo improprio comporta l'annullamento della garanzia e l'esclusione di qualsiasi tipo di responsabilità da parte del produttore. L'utilizzatore risponde di tutti i danni a terzi e alle loro proprietà. Utilizzare l'apparecchio solo nelle condizioni tecniche previste e fornite dal produttore. Modifiche personali all'apparecchio escludono la responsabilità del produttore per eventuali danni conseguenti.

Disposizioni generali di sicurezza per gli elettroutensili

ATTENZIONE!

Leggere tutte le avvertenze e le disposizioni di sicurezza. La mancata osservanza delle avvertenze e delle disposizioni di sicurezza può provocare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze e le disposizioni di sicurezza per un utilizzo futuro.

Il termine elettroutensile utilizzato nelle disposizioni di sicurezza si riferisce agli utensili che funzionano con alimentazione elettrica (con cavo di alimentazione) e a quelli alimentati a batteria (senza cavo di alimentazione).

Sicurezza sul luogo di lavoro

- Mantenere l'area di lavoro pulita e ben illuminata. Disordine o aree di lavoro non illuminate possono causare incidenti.

- Non lavorare con l'elettroutensile in aree caratterizzate da rischio esplosione in cui siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono far infiammare polveri o vapori.

- Tenere a distanza bambini e altre persone durante l'uso dell'elettroutensile. La distrazione può essere causa di perdita di controllo dell'apparecchio.

Sicurezza elettrica

L'idropulitrice ad alta pressione è progettata per l'uso con l'acqua. Tuttavia, prima dell'uso, si dovrebbe sempre controllare che l'apparecchio non sia danneggiato, per evitare scosse elettriche.

Sicurezza personale

- Prestare attenzione a ciò che si sta svolgendo e agire con criterio nell'utilizzo di un elettroutensile. Non usare elettroutensili in caso di stanchezza o se si è sotto l'effetto di droghe, alcool o farmaci. Un momento di disattenzione durante l'utilizzo dell'elettroutensile può provocare gravi lesioni.

- Indossare dispositivi di protezione individuale e occhiali protettivi. Indossare dispositivi di protezione personale come maschera antipolvere, scarpe di sicurezza antiscivolo, casco protettivo o protezione per le orecchie, a seconda del tipo di utilizzo dell'apparecchio elettrico, riduce il rischio di lesioni.

- Evitare l'avvio involontario. Assicurarsi che l'elettroutensile sia spento e prima di collegare l'apparecchio alla presa elettrica e/o alla batteria, sollevarlo o sorreggerlo. Possono essere causa di incidente il trasporto dell'apparecchio elettrico effettuato ponendo il dito sul pulsante di accensione o il collegamento del dispositivo in funzione alla presa di alimentazione.

- Rimuovere strumenti di regolazione o chiavi inglesi prima di accendere l'elettroutensile. Un attrezzo o una chiave che si trova in una parte in movimento dell'apparecchio può causare lesioni.

- Evitare posture scorrette. Fare in modo di avere stabilità e mantenere sempre l'equilibrio. Ciò permette di controllare meglio l'elettroutensile in situazioni impreviste.

- Indossare indumenti adatti. Non indossare abiti larghi o gioielli. Tenere i capelli, gli indumenti e i guanti lontano dalle parti in movimento. Indumenti larghi, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.

Uso e trattamento dell'elettroutensile

- Non sovraccaricare il dispositivo. Utilizzare l'elettroutensile adatto al lavoro da svolgere. Un elettroutensile adeguato al tipo di lavoro da eseguire permette di lavorare più efficacemente e in sicurezza.

- Non utilizzare un elettroutensile avente pulsante di accensione difettoso. Un elettroutensile che non può essere più acceso o spento è pericoloso e deve essere riparato.

- Scollegare il cavo di alimentazione e/o rimuovere la batteria prima di effettuare qualsiasi regolazione dell'unità, cambiare gli accessori o riporre il dispositivo. Queste precauzioni impediscono l'avvio accidentale dell'apparecchio elettrico.

- Tenere gli elettroutensili fuori dalla portata dei bambini. Non consentire l'utilizzo dell'apparecchio a persone che non hanno familiarità con lo stesso o che non hanno letto le istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte.

- Effettuare un'adeguata manutenzione degli elettroutensili. Verificare che le parti mobili funzionino correttamente e non si inceppino, che non siano rotte o danneggiate, in modo da garantire che la funzionalità dell'elettroutensile non venga compromessa. Far riparare le parti danneggiate prima di utilizzare l'apparecchio. Molti incidenti sono causati da elettroutensili sottoposti a scarsa manutenzione.

- Mantenere i dispositivi di taglio affilati e puliti. Un'attenta manutenzione e affilatura degli stessi riduce la probabilità di inceppamenti e ne consente un miglior utilizzo.

- Utilizzare l'elettroutensile, accessori, ecc. secondo queste istruzioni. Tenere conto delle condizioni di lavoro e della tipologia di impiego. L'uso di elettroutensili per attività diverse da quelle previste può rappresentare un pericolo.

Uso e trattamento dell'apparecchio a batteria

- Caricare le batterie solo con caricabatterie raccomandati dal produttore. L'impiego di un caricabatterie adatto solo ad un tipo specifico di batteria, determina un rischio di incendio, se utilizzato con batterie diverse.

- Utilizzare solo le batterie previste specificatamente per gli elettroutensili. L'uso di altre batterie può comportare il rischio di lesioni e di incendio.

- Tenere la batteria inutilizzata lontano da graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono fare contatto. Il cortocircuito tra i contatti della batteria può causare ustioni o incendi.

- Il liquido può fuoriuscire dalla batteria, se utilizzata in modo non corretto. Evitare il contatto con lo stesso. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra in contatto con gli occhi ricorrere a cure mediche. La fuoriuscita di liquido dalla batteria può causare irritazione cutanea o ustioni.

Disposizioni di sicurezza per idropulitrici a batteria

Disposizioni generali di sicurezza

- Per la propria sicurezza e quella altrui, leggere questo manuale e le relative disposizioni di sicurezza prima di utilizzare il dispositivo. Conservare le istruzioni per l'uso e le relative disposizioni di sicurezza per gli utilizzi futuri, avendole sempre disponibili.

Istruzioni originali FX-E1HDR20

• In caso di cambio di proprietario, allegare le istruzioni d'uso al dispositivo.
• Le persone che utilizzano il dispositivo non devono essere sotto l'effetto di sostanze stupefacenti (es. alcool, droghe o medicinali).
• Utilizzare il dispositivo secondo le condizioni tecniche prescritte e fornite dal produttore.

Modifiche personali all'apparecchio escludono la responsabilità del produttore per eventuali danni conseguenti.

• Utilizzare il dispositivo solo in presenza di luce diurna o buona illuminazione artificiale.
• Spegnere il dispositivo e rimuovere la batteria al verificarsi degli eventi di seguito riportati:

♦ se il dispositivo viene lasciato incustodito;
♦ prima del controllo, della pulizia o di altri lavori sull'apparecchio;
♦ se il dispositivo inizia a vibrare eccessivamente.

Prima dell'uso

• Familiarizzare con l'apparecchio, con le sue funzioni e i suoi comandi prima di iniziare a utilizzarlo.
• Prima della messa in funzione controllare che l'unità non presenti segni di usura o danni dovuti ad un precedente urto o impatto.
• Non utilizzare un dispositivo il cui interruttore sia difettoso e non possa più essere acceso o spento.
• Non utilizzare mai un apparecchio con parti danneggiate o mancanti. Farle riparare o, se necessario, farle sostituire da un tecnico qualificato o da un'officina specializzata.
• Quando si lavora con o sull'apparecchio, indossare sempre dispositivi di protezione individuale adeguati (occhiali di sicurezza, tappi per le orecchie, guanti da lavoro antiscivolo, ecc.). L'uso di dispositivi di protezione individuale riduce il rischio di lesioni.

Durante l'utilizzo

L'idropulitrice può essere utilizzata solo da coloro che hanno appreso il funzionamento di essa. Tutti gli utenti devono conoscere la funzione e il funzionamento di questo strumento, ma anche i suoi limiti e i possibili pericoli. Questo ridurrà notevolmente il rischio di scosse elettriche, incendi e lesioni gravi.

- Rimuovere tutti i materiali di imballaggio e, se necessario, tutti i dispositivi di sicurezza per il trasporrto. Tenere i materiali di imballaggio lontano dalla portata dei bambini - rischio di soffocamento!

• Non mettere mai le mani sopra le fessure di ventilazione o bloccare le fessure di ventilazione in nessun altro modo.
• Non lasciare mai gli utensili accesi incustoditi!
• Non puntare mai l'idropulitrice contro persone o animali. Possono verificarsi lesioni gravi.
• NON usare l'idropulitrice: per spegnere gli incendi, in un edificio, vicino ad apparecchiature sotto tensione.
• Utilizzare sempre due mani per azionare l'idropulitrice.
• Utilizzare solo additivi per la pulizia che non danneggiano il contenitore e l'unità principale. Non utilizzare detergenti caustici o aggressivi.

Dopo l'utilizzo

Spegnere il dispositivo e rimuovere la batteria dalla pistola. Posizionare quindi l'apparecchio in un luogo sicuro e lasciarlo raffreddare prima di riporlo definitivamente.

Non conservare l'apparecchio alla portata dei bambini. Assicurarsi che le fessure di ventilazione dell'apparecchio siano pulite.

Lo sporco può essere rimosso con un panno umido.

Disposizioni di sicurezza per il caricabatterie

• Tenere il caricabatterie al riparo da pioggia o umidità. Infiltrazioni d'acqua in un caricabatterie aumentano il rischio di scosse elettriche.
• Mantenere pulito il caricabatterie. Lo sporco può causare scosse elettriche.
• Controllare il caricabatterie, il cavo e la spina prima di ogni utilizzo. Non utilizzare il caricabatterie se vi si riscontrano danni. Non aprire il caricabatterie in autonomia, farlo riparare da personale qualificato utilizzando solo pezzi di ricambio originali.

Caricabatterie, cavi e spine danneggiati aumentano il rischio di scosse elettriche.

• Non appoggiare oggetti sul caricabatterie e non collocarlo su superfici morbide. Sussiste rischio d'incendio.
• Controllare sempre che la tensione di rete corrisponda a quella indicata sulla targhetta del caricabatterie.
• Non utilizzare mai il caricabatterie se il cavo, la spina o l'apparecchio stesso sono danneggiati esternamente. Portare il caricabatterie all'officina specializzata più vicina.
• Non aprire assolutamente il caricabatterie. In caso di guasto, portarlo in un'officina specializzata.

Disposizioni di sicurezza per le batterie agli ioni di litio

• Non aprire la batteria. Sussiste rischio di corto circuito.
• Proteggere la batteria dal calore, ad esempio dall'esposizione prolungata alla luce del sole, dal fuoco, dall'acqua e dall'umidità. Sussiste rischio di esplosione.
• Se la batteria è danneggiata o viene utilizzata in modo improprio, possono verificarsi esalazioni. Areare il locale e consultare un medico in caso di complicazioni. Le esalazioni possono infiammare le vie respiratorie.
• In caso di utilizzo improprio, potrebbe fuoriuscire liquido dalla batteria. Evitare il contatto con lo stesso. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra in contatto con gli occhi ricorrere a cure mediche. La fuoriuscita di liquido dalla batteria può causare irritazioni o ustioni cutanee.
• Utilizzare solo batterie originali con la tensione indicata sulla targhetta dell'elettroutensile. Se si utilizzano altre batterie, ad es. non originali, rigenerate o di altri produttori, sussiste il rischio di lesioni e danni materiali a causa dell'esplosione delle stesse.
• La tensione della batteria deve corrispondere al quella di carica del caricabatterie. In caso contrario sussiste il rischio di incendio e di esplosione.
• Caricare le batterie solo con caricabatterie raccomandati dal produttore. L'utilizzo di un caricabatterie adatto solo ad un tipo specifico di batteria, determina un rischio di incendio, se utilizzato con batterie differenti.
• La batteria può essere danneggiata da oggetti appuntiti come chiodi, cacciaviti o da forze esterne. Può verificarsi un corto circuito interno e la batteria può bruciare, emettere fumo, esplodere o surriscaldarsi.

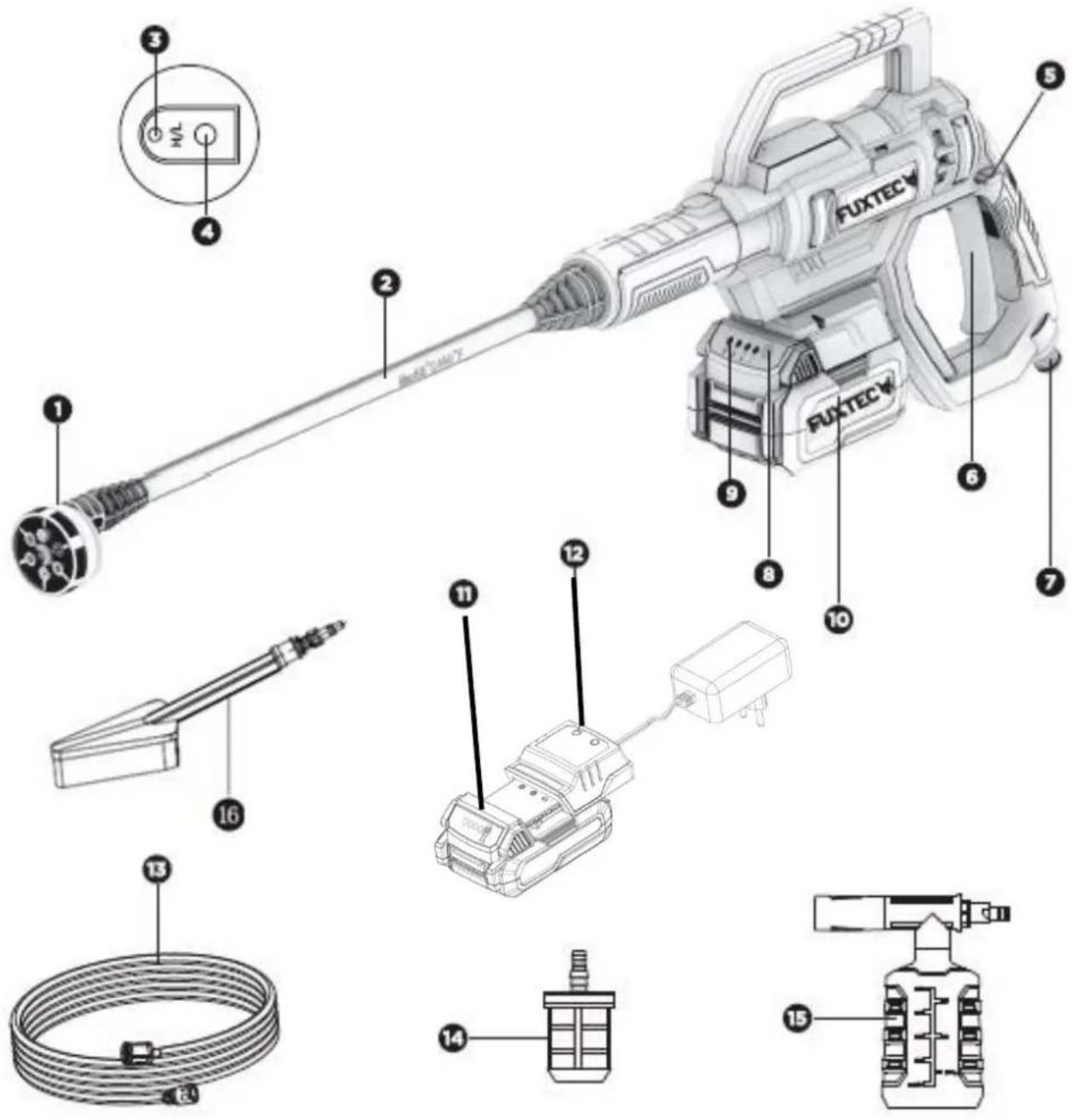

Presentazione

20V Idropulitrice a batteria

1. Ugello di azionamento 9. Indicatore capacità batteria
2. Attacco lancia 10. Batteria
3. Indicatore di pressione LED 11. Indicatore stato carica
4. Regolatore pressione 12. Caricatore
5. Interruttore di sicurezza 13. Tubo acqua
6. Interruttore On/OFf 14. Filtro acqua
7. Raccordo tubo flessibile 15. Contenitore detergente
8. Pulsante capacità batteria 16. Spazzola

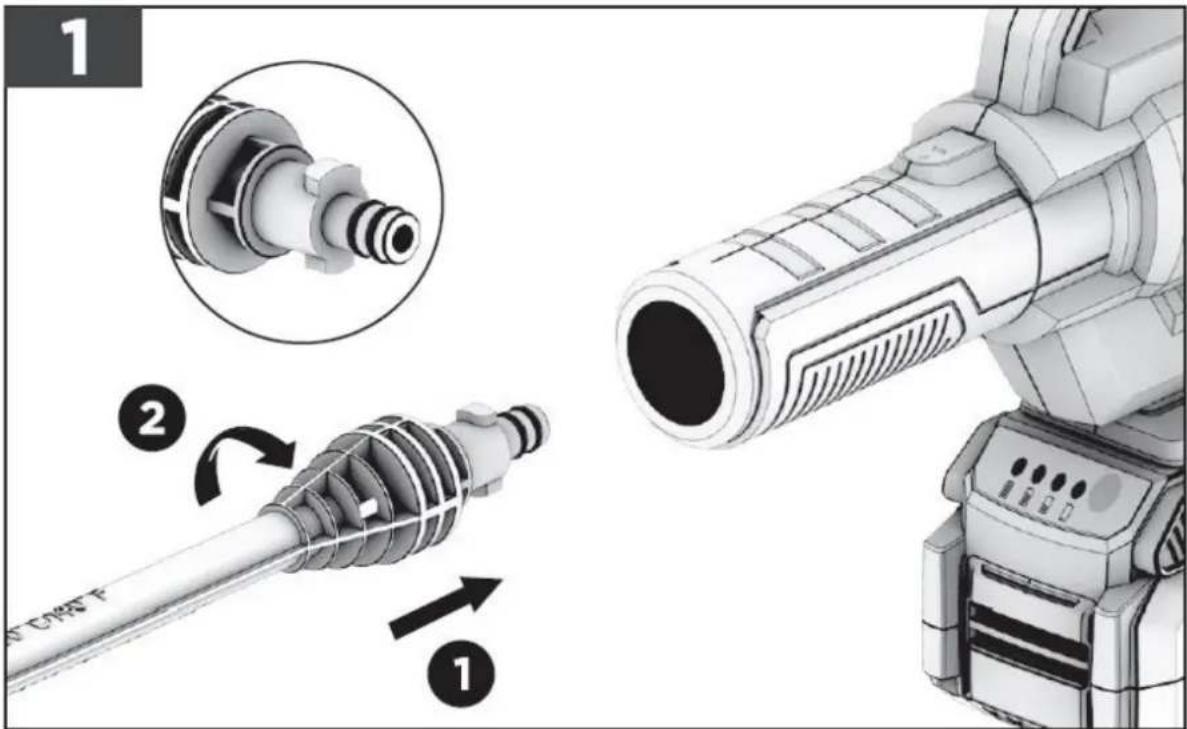

Indicazioni operative

10 Guida selezione degli ugelli
		spruzza una colonna d'acqua diritta
		spruzza un getto d'acqua a ventaglio di 15°.
		spruzza un getto d'acqua a ventaglio di 25°.
		spruzza un getto d'acqua a ventaglio di 40°.
		La colonna d'acqua viene espulsa con un angolo di smussatura fisso a 45°. Ad esempio, la colonna d'acqua può essere espulsa verso l'alto mentre l'idropulitrice è rivolta verso il basso. può essere utilizzato per la pulizia della parte inferiore di veicoli o di mobili
		Modalità doccia, perfetto per l'irrigazione

Indicazioni per l'uso:

Potete collegare l'estremità del tubo alla rete idrica della vostra casa o metterlo in un contenitore per l'acqua (ad esempio un barile per la pioggia o una cisterna). Quando si utilizza un contenitore per l'acqua, si prega di notare che solo l'estremità del tubo flessibile senza raccordo è nell'acqua.

Smaltimento

Attenzione!

Prima dello smaltimento, rendere inutilizzabili i dispositivi elettrici fuori uso:

• rimuovendo la spina di collegamento dai dispositivi alimentati dalla rete elettrica;
• rimuovendo la batteria dai dispositivi a batteria.

Solo per i paesi dell'UE

Non gettare i dispositivi elettrici nei rifiuti domestici! Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione nella legislazione nazionale, le apparecchiature elettriche usate devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente. Recupero delle materie prime al posto dello smaltimento dei rifiuti. Il dispositivo, gli

accessori e l'imballaggio devono essere riciclati nel rispetto dell'ambiente. Le parti in plastica sono contrassegnate per il riciclo in base alla tipologia.

ATTENZIONE!

Non gettare le batterie nei rifiuti domestici, nel fuoco o nell'acqua. Non aprire le batterie esaurite. Le batterie devono essere raccolte, riciclate o smaltite nel rispetto dell'ambiente.

Solo per i paesi dell'UE: secondo la direttiva 2006/66/CE, le batterie difettose o usate devono essere riciclate.

NOTE

Si prega di contattare il proprio comune/città per informazioni sulle modalità di smaltimento.

Riciclo materie prime anziché smaltimento

Raccolta differenziata.

Verifica le disposizioni del tuo comune

Dati tecnici

Idropulitrice

Tensione nominale 20 V

Pressione massima in uscita 22bar

Portata massima 2,5l/min

Dichiarazione di conformità / Declaration of Conformity

Produttore/Producer FUXTEC GmbH

Denominazione / name

Batteria ad alta pressione / Cordless pressure washer

Tipo / model FX-E1HDR20

Direttiva CE / EC directive

Direttiva MD: 2006 / 42 / CE

2014/30/EU

Con la presente dichiariamo che la suddetta macchina nello stato costruttivo e nella versione da noi commercializzata, è conforme ai requisiti fondamentali di sicurezza e salute della direttiva CE elencata.

Conservazione della documentazione tecnica: FUXTEC GmbH • Kappstraße 69 • 71083

Herrenberg • Germany, L. Zirkler, Amministratore Delegato

Herrenberg, 27/05/2024

C. Bille
