INSTRUKCJA OBSŁUGI FX-HDR2200 Fuxtec

1. Wprowadzenie i bezpieczeństwo.... 127
2. Instrukcje bezpieczeństwa dla myjki wysokociśnieniowej.... 127
3. Ważne informacje przed uruchomieniem.... 128
4. Symbole bezpieczeństwa | Symbole na produkcie 130
5. Szczegóły produktu.... 131
6. Montaż.... 132
7. Działanie 134
8. Konserwacja i przechowywanie 137
9. Wskazówki dotyczące czyszczenia.... 138
10. Rozwiązywanie problemów.... 139
11. Dane techniczne 140

Manual\_FX-HDR2200\_Int24\_rev01

1. Gwarancja.... 140
2. Utylizacja 140
3. Obsługa klienta.... 141
4. Ochrona praw autorskich 141

DEUTSCHE VERSION

120. Wprowadzenie i bezpieczeństwo

Informacje ogólne

Przed pierwszym użyciem urządzenia należy uważnie przeczytać oryginalną instrukcję obsługi oraz załączone instrukcje bezpieczeństwa. Postępuj zgodnie z instrukcjami. Oba dokumenty należy przechowywać w bezpiecznym miejscu, aby można było z nich później skorzystać lub przekazać je przyszłym właścicielom.

Nigdy nie zezwalaj dzieciom lub osobom niezaznajomionym z niniejszymi instrukcjami na korzystanie z urządzenia.

użytkowanie. Dzieci powinny być nadzorowane, aby nie bawiły się urządzeniem.

Przeznaczenie

Urządzenie jest przeznaczone do użytku wewnętrznego i zewnętrznego. prywatnych gospodarstwach domowych Nadaje się do czyszczenia maszyn, pojazdów, budynków, narzędzi, fasad, tarasów, narzędzi ogrodowych i podobnych obiektów za pomocą strumienia wody pod wysokim ciśnieniem. Urządzenia należy używać wyłącznie do tych zadań.

Urządzenie musi być zgodnie z w niniejszej instrukcji obsługi.używane opisami i instrukcjami bezpieczeństwa podanymi. Każde inne użycie jest niezgodne z przeznaczeniem. Niewłaściwe użytkowanie spowoduje unieważnienie gwarancji i wyłączenie odpowiedzialności producenta.

Użytkownik ponosi odpowiedzialność za wszelkie szkody wyrządzone osobom trzecim i ich mieniu. Urządzenie należy eksploatować wyłącznie w stanie technicznym określonym i dostarczonym przez producenta. Nieautoryzowane modyfikacje urządzenia wykluczają odpowiedzialność producenta za powstałe szkody

Ważne wskazówki dotyczące bezpieczeństwa

• Nigdy nie kieruj dyszy wysokociśnieniowej w stronę ludzi lub zwierząt.
• Nigdy nie spożywaj alkoholu ani nie zażywaj narkotyków podczas obsługi myjki ciśnieniowej.
• Nigdy nie używaj myjki ciśnieniowej stojąc w wodzie.
• Nigdy nie dotykaj wtyczki sieciowej mokrymi rękami.
• Nigdy nie pozostawiaj połączeń elektrycznych w wodzie.
• Nigdy nie używaj myjki wysokociśnieniowej bez włączonej wody.
• Nigdy nie używaj gorącej wody z tą myjką ciśnieniową.

121. Instrukcje bezpieczeństwa dla myjki wysokociśnieniowej

Korzystanie z myjki wysokociśnieniowej

TO URZĄDZENIE JEST PRZEZNACZONE DO UŻYTKU WYŁĄCZNIE Z ZIMNĄ WODĄ! NIE UŻYWAĆ GORĄCEJ WODY W TEJ MYJCE CIŚNIENIOWEJ.

• Myjkę wysokociśnieniową należy eksploatować wyłącznie pod ciśnieniem przewidzianym dla danej myjki. Nigdy nie uruchamiaj myjki ciśnieniowej bez dopływu wody. Praca urządzenia bez dopływu wody spowoduje nieodwracalne uszkodzenie urządzenia.
• Należy upewnić się, że używana woda jest czysta, wolna od piasku i żrácych substancji chemicznych. Używanie zanieczyszczonej wody znacznie skróci żywotność myjki ciśnieniowej.
• UWAGA - Myjka ciśnieniowa może być używana do różnych zastosowań, np. czyszczenia samochodów, tarasów, pokładów, garaży itp., gdzie do usunięcia brudu i zanieczyszczeń wymagane jest wysokie

ciśnienie. Zbyt silny strumień wody może uszkodzić powierzchnię, jeśli nie jest używany prawidłowo! w sekcji "Więcej informacji można znaleźć". Zawsze należy najpierw przetestować strumień na otwartej przestrzeni. Wskazówki dotyczące czyszczenia

• NIGDY nie należy przenosić urządzenia ciągnąc za wąż wysokociśnieniowy. Należy używać uchwytu .przymocowanego do urządzenia
• Pistolet wysokociśnieniowy i lancę należy zawsze mocno trzymać obiema rękami. Jedną ręką trzymać należy .pistolet wysokociśnieniowy/spust, a drugą podtrzymywać lancę
  Podczas stosowania środków czyszczących myjka wysokociśnieniowa wykorzystuje środek czyszczący pod niskim ciśnieniem. Po zastosowaniu środka czyszczącego należy spłukać go z obszaru roboczego za pomocą regulowanej dyszy.

122. Ważne informacje przed uruchomieniem

Przed pierwszym użyciem myjki ciśnieniowej należy uważnie przeczytać niniejsze instrukcje bezpieczeństwa oraz oryginalną instrukcję obsługi. Zachowaj oba dokumenty do późniejszego wykorzystania lub dla przyszłych właścicieli.

Oprócz instrukcji obsługi należy przestrzegać ogólnych zasad bezpieczeństwa i zapobiegania wypadkom. Należy również zwracać uwagę na znaki ostrzegawcze i informacyjne umieszczone na urządzeniu, aby zapewnić jego bezpieczną eksploatację.

Poziomy zagrożenia

NIEBEZPIECZEŃSTWO: Bezpośrednie zagrożenie, które może spowodować poważne obrażenia lub śmierć.

OSTRZEŻENIE: Potencjalnie niebezpieczna sytuacja, która może spowodować poważne obrażenia lub śmierć.

UWAGA: Potencjalnie niebezpieczna sytuacja, która może skutkować niewielkimi obrażeniami.

UWAGA: Potencjalnie niebezpieczna sytuacja, która może prowadzić do szkód materialnych.

Środki ochrony indywidualnej

UWAGA: Należy nosić odpowiednią odzież ochronną i okulary ochronne, aby zabezpieczyć się przed rozpryskami wody lub brudu. Myjki wysokociśnieniowe mogą wytwarzać aerozole, które mogą być szkodliwe dla zdrowia. W razie potrzeby należy użyć środka do czyszczenia powierzchni, aby zminimalizować emisję aerozoli i nosić maskę oddechową klasy FFP2, jeśli nie można uniknąć aerozoli.

Ogólne instrukcje bezpieczeństwa

NIEBEZPIECZEŃSTWO: Folie opakowaniowe należy przechowywać z dala od dzieci (ryzyko zadławienia).

OSTRZEŻENIE: Z urządzenia należy korzystać wyłącznie zgodnie z jego przeznaczeniem. Podczas pracy należy uważać na osoby trzecie, zwłaszcza dzieci.

Osoby o ograniczonych umiejętnościach mogą obstugiwać urządzenie wyłącznie pod nadzorem lub po dokładnym przeszkoleniu.

Dzieci nie mogą obsługiwać urządzenia i powinny być nadzorowane, aby upewnić się, że się nim nie bawią.

UWAGA: Nigdy nie modyfikuj ani nie omijaj zabezpieczeń urządzenia.

Bezpieczeństwo elektryczne

NIEBEZPIECZEŃSTWO: Urządzenie należy podłączać wyłącznie do uziemionych źródeł zasilania. Należy używać wyłącznie prądu przemiennego i upewnić się, że napięcie źródła zasilania odpowiada napięciu podanemu na tabliczce znamionowej. Urządzenie powinno być zasilane przez wyłącznik różnicowopрядowy (maks. 30 mA).

OSTRZEŻENIE: Należy upewnić się, że przewód zasilający nie jest uszkodzony. Jeśli jest uszkodzony, musi zostać wymieniony przez wykwalifikowanego elektryka. Na zewnątrz należy używać wyłącznie odpowiednich przedłużaczy.

Korzystanie z przedłużaczy

NIE ZALECA SIĘ używania przedłużacza z tym produktem. Jeśli jednak musisz użyć przedłużacza, używaj tylko tych przeznaczonych do użytku na zewnątrz. Kable te są oznaczone napisem "SUITABLE FOR OUTDOOR USE, STORE INSIDE IF NOT USED". Należy używać wyłącznie przedłużaczy o parametrach elektrycznych co najmniej równych mocy znamionowej produktu. Przed użyciem należy sprawdzić przedłużacz. NIE UŻYWAJ USZKODZONYCH PRZEDŁUŻACZY! Nie ciągnąć za kabel w celu wyjęcia go z gniazda - zawsze ciągnąć za wtyczkę. Kabel należy trzymać z dala od źródeł ciepła i ostrych krawędzi. Przed odłączeniem produktu od przedłużacza należy zawsze odłączyć przedłużacz od gniazda.

OSTRZEŻENIE: Aby zmniejszyć ryzyko porażenia prądem, wszystkie połączenia powinny być suche i znajdować się z dala od podłogi. Nie dotykać wtyczki mokrymi rękami.

Nie używaj urządzenia, jeśli kabel sieciowy lub ważne części urządzenia są uszkodzone, np. urządzenia zabezpieczające, węże wysokociśnieniowe, pistolet spustowy.

Jeśli używany jest przedłużacz, wtyczka i gniazdo muszą być wodoodporne.

OSTRZEŻENIE: Nieodpowiednie przedłużacze mogą być niebezpieczne.

Odłącz wtyczkę od gniazdka, gdy urządzenie jest czyszczone lub serwisowane, wymieniane są części lub urządzenie jest przekształcane do innej funkcji.

Obstuga myjki wysokociśnieniowej

NIEBEZPIECZEŃSTWO: Nie używaj myjki wysokociśnieniowej w strefach zagrożonych wybuchem. Nigdy nie zasysać łatwopalnych lub niebezpiecznych cieczy, takich jak benzyna lub rozpuszczalniki. Podczas czyszczenia opon pojazdów należy zachować odległość co najmniej 30 cm, aby uniknąć uszkodzeń.

OSTRZEŻENIE: Dyszę wysokociśnieniową należy trzymać z dala od ludzi, zwierząt i urządzeń elektrycznych. Należy używać wyłącznie akcesoriów zalecanych przez producenta.

UWAGA: Nigdy nie używaj myjki wysokociśnieniowej bez adaptera przyłącza wody pitnej. Nigdy nie pozostawiaj urządzenia bez nadzoru podczas pracy.

Praca ze środkami czyszczącymi

OSTRZEŻENIE: Nieprawidłowe obchodzenie się ze środkami czyszczącymi może spowodować poważne obrażenia lub zatrucie. Należy przechowywać je w miejscu niedostępnym dla dzieci i używać wyłącznie zalecanych produktów.

Konserwacja i pielęgnacja

OSTRZEŻENIE: Przed przystąpieniem do prac konserwacyjnych należy odłączyć wtyczkę zasilania.

UWAGA: Naprawy mogą być wykonywane wyłącznie przez autoryzowany personel specjalistyczny. Nie używać agresywnych środków czyszczących, takich jak aceton lub nierozcieńczone kwasy.

Transport i przechowywanie

UWAGA: Należy pamiętać o wadze urządzenia podczas transportu i przechowywać je w bezpieczny sposób.

123. Symbole bezpieczeństwa | Symbole na produkcie

Ogólne ostrzeżenie o niebezpieczeństwie: Wskazuje środki ostrożności lub instrukcje bezpieczeństwa. Może być również używane w połączeniu z innymi symbolami lub obrazami.

Przed rozpoczęciem użytkowania produktu należy uważnie przeczytać niniejszą instrukcję obsługi i przechowywać ją w bezpiecznym miejscu do wykorzystania w przyszłości.

Nie wystawiać na działanie deszczu ani nie używać w wilgotnych miejscach.

Należy zawsze nosić okulary ochronne.

Używanie w wilgotnych warunkach i nieprzestrzeganie instrukcji bezpieczeństwa może spowodować porażenie prądem.

Aby zmniejszyć ryzyko obrażeń spowodowanych odrzutem, lancę spryskującą należy trzymać pewnie obiema rękami, gdy urządzenie jest włączone.

Nie wolno kierować strumienia pod wysokim ciśnieniem w stronę osób, zwierząt, aktywnego sprzętu elektrycznego lub samego urządzenia.

Urządzenia nie wolno podłącać bezpośrednio do publicznego źródła wody pitnej.

Aby zminimalizować ryzyko obrażeń, nigdy nie kieruj strumienia wody na ludzi lub zwierzęta i nie trzymaj żadnych części ciała w strumieniu.

Nieszczelne węże i połączenia również mogą prowadzić do obrażeń. Nie trzymaj węży ani połączeń.

Znak CE

Produkt jest zgodny z wymaganiami i przepisami Wspólnoty Europejskiej.

To urządzenie jest zgodne z klasą ochrony II i nie wymaga uziemienia. Jest chronione przed zagrożeniami elektrycznymi przez podwójną lub wzmocnioną izolację.

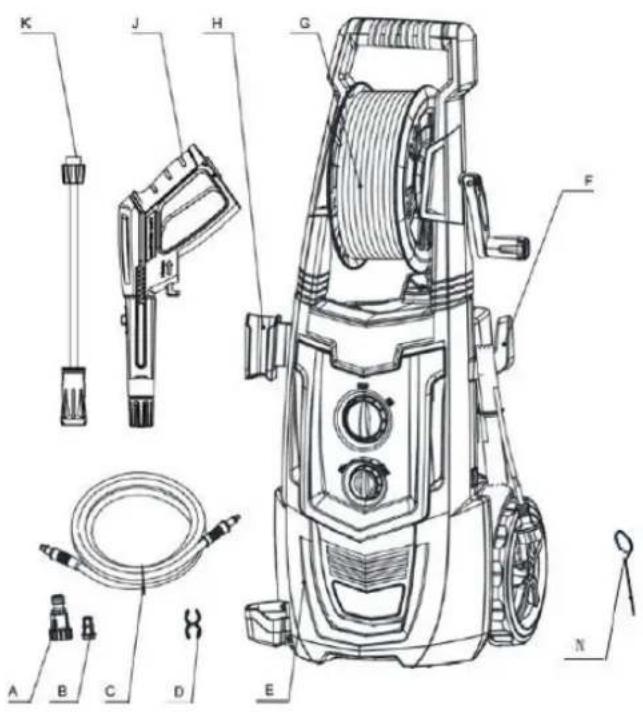

124. Szczegóły produktu

Zakres dostawy

Po otwarciu pudełka należy wyjąć wszystkie części i porównać je z poniższą listą dołączonych komponentów:

WW. Adapter przyłącza wody

XX. Filtry

YY. Wąż wysokociśnieniowy

zz. Zacisk

AAA. Myjka wysokociśnieniowa

BBB. Uchwyt kabla

CCC. Bęben na wąż

DDD. Uchwyt na pistolet wysokociśnieniowy

V. Pistolet wysokociśnieniowy

W. Regulowana dysza

T. Kołek czyszczący

Ze względu na transport i pakowanie, niektóre akcesoria mogą zostać dostarczone zdemontowane.

Należy postępować zgodnie z instrukcjami montażu.

Maszyna jest zawsze wyposażona w uchwyt do transportu.

125. Montaz

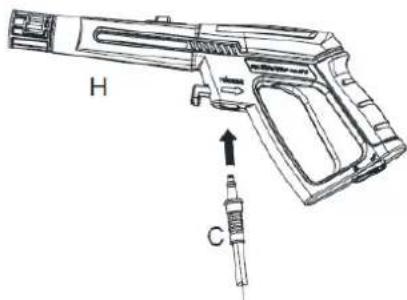

Krok 1

Podłącz wąż wysokociśnieniowy (C) do pistoletu (H). Włóż go i podłącz mocno za pomocą szybkozłączki, aby zapobiec wyciekom. Jeśli części są prawidłowo połączone, nie można ich rozdzielić, wyciągając je prosto z pistoletu (E). Naciśnij przycisk blokady spustu, a następnie wyciągnij wąż wysokociśnieniowy.

H C

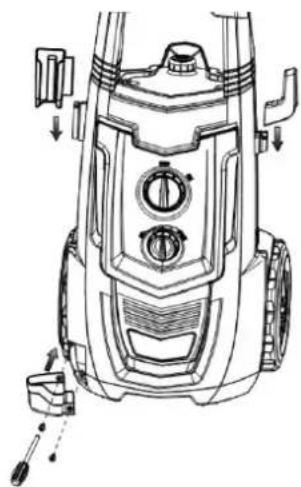

Krok 2

Zamontować hak pistoletu i uchwyt kabla. Przykręć mocno uchwyt pistoletu do głównej obudowy, jak pokazano na poniższej ilustracji. Śruby są zapakowane razem z obudową główną. Należy to sprawdzić i upewnić się, że są one obecne podczas rozpakowywania

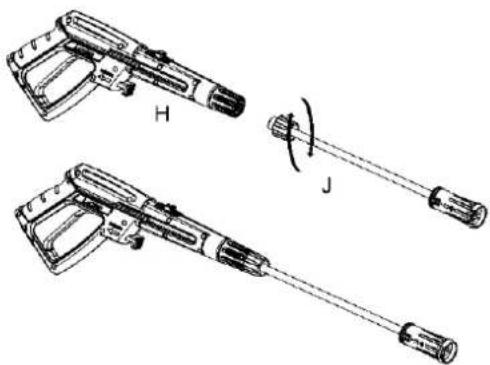

Włożyć regulowaną dyszę rozpylającą (J) do pistoletu (H). Wciśnij regulowaną dyszę (J) i obróć ją w kierunku zgodnym z ruchem wskazówek zegara na pistolecie (H), aż zostanie ręcznie dokręcona i zablokowana na miejscu. Gdy części są prawidłowo połączone, nie można ich rozdzielić poprzez wyciągnięcie regulowanej dyszy. Wszystkie akcesoria muszą być włożone do pistoletu (H) w celu prawidłowego użytkowania.

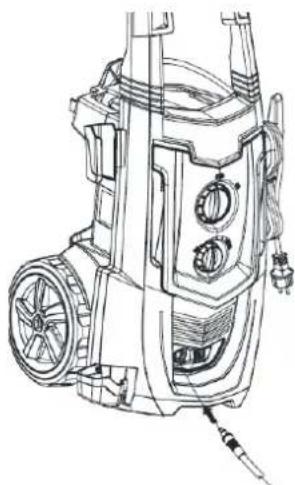

Podłącz wąż wysokociśnieniowy (C) do wylotu wody myjki wysokociśnieniowej. Włóż go i mocno połącz z szybkozłączką, aby zapobiec wyciekom. Jeśli części są prawidłowo połączone, nie można ich rozdzielić poprzez wyciągnięcie z wylotu wody. Naciśnij przycisk w kierunku wskazanym strzałką, aby wyciągnąć wąż wysokociśnieniowy.

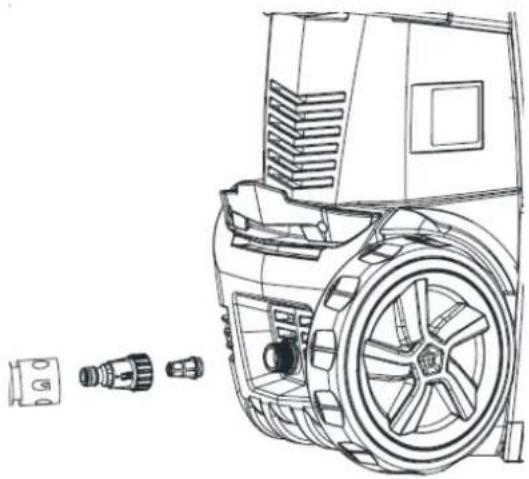

Podłącz wąż do myjki wysokociśnieniowej. Przed podłączeniem węża do złącza należy zdjąć plastikową zaślepkę, która była przymocowana do złącza myjki wysokociśnieniowej przed wysyłką. Plastikową zaślepkę można wyrzucić po zdjęciu. Po zainstalowaniu obu elementów podłącz wąż ogrodowy do myjki ciśnieniowej za pomocą złącza śrubowego. Następnie podłącz wąż ogrodowy do kranu z wodą.

Po podłączeniu myjki ciśnieniowej do źródła zimnej wody należy wykonać następujące czynności:

• Upewnij się, że przełącznik ON/OFF znajduje się w pozycji OFF.
  Podłącz wąż ogrodowy do złącza wlotowego.
  Podłącz wąż do pistoletu w sposób opisany w kroku 1 instrukcji instalacji.
  Włożyć regulowaną dyszę rozpylającą w sposób opisany w kroku do pistoletu instrukcji montażu.3
• Podłącz wąż wysokociśnieniowy do wylotu wysokociśnieniowego zgodnie z opisem w kroku 4 instrukcji instalacji.
  Podłącz wąż ogrodowy zgodnie z opisem w kroku do złącza wlotowego myjki wysokociśnieniowej instrukcji instalacji.5
• Całkowicie otworzyć zawór zasilania wodą.
• Przed włączeniem urządzenia należy nacisnąć spust pistoletu, aby odpowietrzyć pompę i wąż.
  Uruchom myjkę ciśnieniową, ustawiając przełącznik ON/OFF w pozycji ON i pociągając za spust. Uwaga: Silnik nie pracuje w sposób ciągły, lecz tylko po naciśnięciu spustu.

OSTRZEŻENIE! Urządzenie rozpoczyna opryskiwanie natychmiast po naciśnięciu spustu.

Gdy urządzenie zostanie wyłączone po użyciu, w wężu i w urządzeniu nadal występuje wysokie ciśnienie. Skieruj pistolet w bezpiecznym kierunku i uwolnij nadmiar ciśnienia. NIGDY nie kieruj strumienia wody pod wysokim ciśnieniem w stronę ludzi lub zwierząt.

Automatyczne włączanie/wyłączanie

Myjka wysokociśnieniowa jest wyposażona w automatyczny włącznik/wyłącznik. Myjka ciśnieniowa działa tylko wtedy, gdy przełącznik zasilania znajduje się w pozycji ON, a spust pistoletu jest wciśnięty. Po zwolnieniu spustu w celu zatrzymania natryskiwania silnik myjki ciśnieniowej wyłączy się automatycznie. Wystarczy ponownie nacisnąć spust, aby kontynuować czyszczenie . Aby zakończyć korzystanie z myjki ciśnieniowej, należy zwolnić spust i przełączyć urządzenie do pozycji OFF. Urządzenie powinno być całkowicie wyłączone, gdy nie jest używane lub pozostawione bez nadzoru.

Odpowietrzanie pistoletu

Bardzo ważne jest odpowietrzenie pistoletu przed użyciem myjki ciśnieniowej. Aby zmontować myjkę ciśnieniową, należy postępować zgodnie z "Instrukcją montażu". Aby odpowietrzyć pistolet, wystarczy podłączyć wąż ogrodowy do myjki ciśnieniowej i nacisnąć spust przed włączeniem zasilania. Umożliwi to usunięcie powietrza uwięzionego w pistolecie i myjce ciśnieniowej przed użyciem. Przytrzymaj wciśnięty spust przez około minutę, aby uwolnić nadmiar powietrza z urządzenia. Podczas tego procesu woda będzie przepływać przez pistolet pod niskim ciśnieniem. Dalsze wskazówki dotyczące odpowietrzania można znaleźć w sekcji "Instrukcja obsługi".

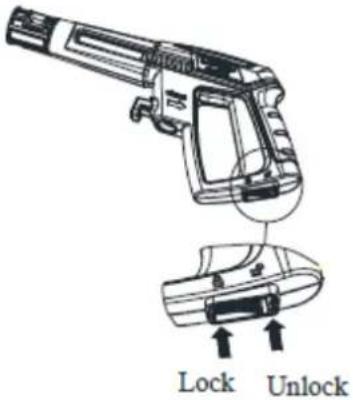

Blokada bezpieczeństwa na pistolecie

Ta myjka wysokociśnieniowa jest wyposażona w blokadę bezpieczeństwa spustu pistoletu. Gdy myjka wysokociśnieniowa nie jest używana, należy użyć blokady bezpieczeństwa, aby zapobiec przypadkowemu uruchomieniu dyszy wysokociśnieniowej.

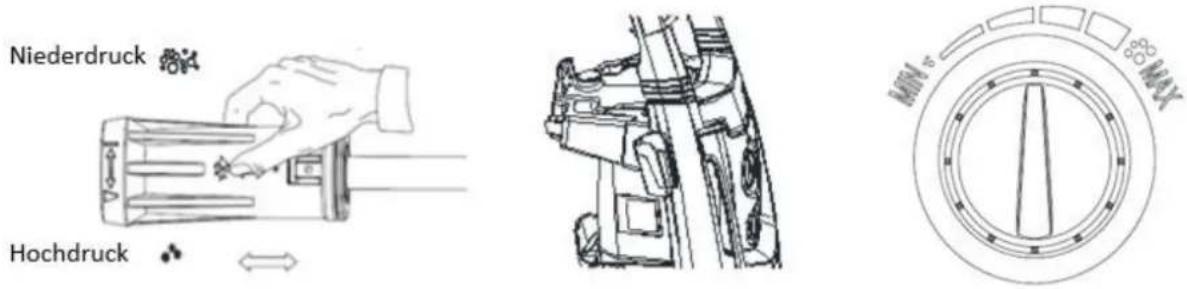

Regulowana dysza rozpylająca

Regulowana dysza umożliwia korzystanie z różnych rodzajów strumienia, od szerokiego strumienia wachlarzowego (schemat schemat 1) do strumienia bezpośredniego (2). Podczas używania myjki ciśnieniowej do czyszczenia drewnianych tarasów, fasad, pojazdów itp. należy zawsze rozpoczynać od strumienia wachlarzowego i zachować odległość co najmniej 90 cm, aby zapobiec uszkodzeniu powierzchni czyszczonego materiału. Natryskiwanie należy zawsze rozpoczynać w obszarze testowym wolnym od ludzi i przedmiotów.

Ostrzeżenie: Dysze wysokociśnieniowe mogą być niebezpieczne, jeśli są używane nieprawidłowo. Strumień nie może być skierowany na ludzi, urządzenia elektryczne lub samo urządzenie. Nie należy kierować strumienia na siebie lub inne osoby w celu wyczyszczenia odzieży lub butów.

Manual_FX-HDR2200_Int24_rev01

Wąż można owinąć wokół bębna i zabezpieczyć specjalnym klipseł dostarczonym przez producenta, jeśli myjka ciśnieniowa nie będzie używana przez dłuższy czas.

Instrukcje dotyczące czyszczenia pióra

Jeśli dysza jest zatkana, może to spowodować wzrost ciśnienia w pompie i nierówną pracę urządzenia. Dyszę można wyczyścić, wkładając igłę do końcówki w celu usunięcia osadów.

W przypadku regulowanej dyszy można regularnie smarować kołnierz dyszy (od wysokiego do niskiego ciśnienia) wodoodpornym smarem, aby zachować jej funkcjonalność.

Stosowanie środków czyszczących

Myjka wysokociśnieniowa dozuje środek czyszczący tylko pod niskim ciśnieniem. Do spłukania urządzenia po użyciu środka czyszczącego należy użyć regulowanej dyszy rozpyłającej.

Biodegradowalne detergenty zostały specjalnie opracowane w celu ochrony środowiska i myjki ciśnieniowej. Te środki czyszczące nie zatykają filtra i chronią wewnętrzne części myjki ciśnieniowej, wydłużając jej żywotność.

Zintegrowany dozownik detergentu umożliwia stosowanie różnych płynnych detergentów na powierzchni roboczej. Środek czyszczący jest podawany tylko pod niskim ciśnieniem. Umieść regulowaną dyszę na pistolecie i przesuń ją do końca "niskiego ustawieniaciśnienia", aby myjka wysokociśnieniowa działała w trybie niskiego ciśnienia (patrz rysunek A). Zdejmij pokrywę pojemnika na detergent i napełnij

go wyłącznie detergentem w płynie (patrz rysunek B). Nie dolewaj wody do zbiornika. Myjka ciśnieniowa automatycznie miesza wodę z detergentem.

Jeśli konieczne jest dostosowanie dawki detergentu, można obrócić pokrętło w lewo, aby zmniejszyć dawkę, lub w prawo, aby ją zwiększyć, w zależności od konkretnych potrzeb związanych z czyszczeniem (patrz rysunek C).

Gdy tylko środek czyszczący zostanie naniesiony na powierzchnię roboczą, pociągnij dyszę do końca ustawienia "wysokiego ciśnienia" i spłucz środek czyszczący strumieniem pod wysokim ciśnieniem (patrz rysunek A). W trybie wysokiego ciśnienia myjka ciśnieniowa nie dozuje żadnego środka czyszczącego.

Rysunek A Rysunek Rysunek C

OSTRZEŻENIE: NIGDY nie używaj produktów zawierających wybielacz, chlor lub inne substancje żrące, w tym płyny zawierające rozpuszczalniki (np. benzynę, oleje itp.), produkty na bazie fosforanu trójsodowego, amoniak lub środki czyszczące na bazie kwasów. Te środki chemiczne uszkodzą urządzenie i mogą uszkodzić czyszczoną powierzchnię. Zawsze należy przeczytać etykietę.

127. Konserwacja i przechowywanie

Wyłączanie myjki wysokociśnieniowej

Po zakończeniu korzystania z myjki ciśnieniowej należy wykonać poniższe czynności, aby wyłączyć urządzenie:

• Przełącz myjkę wysokociśnieniową do pozycji "OFF" i odłącz wtyczkę sieciową od gniazdka.
• Wyłącz dopływ wody.
• Przed odłączeniem węża wysokociśnieniowego należy skierować pistolet wysokociśnieniowy w bezpiecznym kierunku i wypuścić wodę pod wysokim ciśnieniem.
  Odlącz wąż wysokociśnieniowy od myjki wysokociśnieniowej i pistoletu wysokociśnieniowego.
• Odłącz wąż ogrodowy od myjki ciśnieniowej.
  Zdejmij szybkołączkę z węża ogrodowego i podłącz ją do punktu połączenia zainstalowanego na myjce wysokociśnieniowej w celu przechowywania.
• Usuń nadmiar wody z pompy, przechylając urządzenie na obie strony, aby spuścić pozostałą wodę z połączeń wlotowych i wylotowych.
  Wyjąć filtr wody na wlocie i przepłukać go wodą w celu usunięcia zanieczyszczeń lub osadów. Po wyczyszczeniu wymień filtr.
• Opróżnij zbiornik detergentu i wypłucz go pod bieżącą woda.
• Wytrzyj pozostałości wody ze wszystkich części i połączeń.
• Zabezpieczyć zatrzask bezpieczeństwa na .pistolecie wysokociśnieniowym
• Myjkę wysokociśnieniową, jej części i akcesoria należy przechowywać w miejscu o

temperaturze powyżej 0°C.

Przechowywanie zimowe i długoterminowe

Wykonaj wszystkie powyższe kroki i dodaj następujące kroki:

- Po odłączeniu dopływu wody, a przed odłączeniem węża wysokociśnieniowego, należy włączyć myjkę wysokociśnieniową na 2-3 sekundy, aż skończy się woda pozostała w pompie. Natychmiast wyłącz urządzenie.

Dalsze korzystanie z myjki ciśnieniowej bez podłączonego zasilania wodą spowoduje poważne uszkodzenie urządzenia!

- Myjkę wysokociśnieniową, części i akcesoria należy zawsze przechowywać w miejscu o temperaturze powyżej 0°C.

Konserwacja

OSTRZEŻENIE: Niezastosowanie się do tych instrukcji przechowywania spowoduje uszkodzenie zespołu.

- Ta myjka wysokociśnieniowa jest wyposażona w zamknięty układ smarowania, dzięki czemu nie wymaga wymiany oleju.

- Przed użyciem należy sprawdzić wszystkie węże i akcesoria pod kątem uszkodzeń.

- Należy regularnie sprawdzać filtr wlotowy pod kątem osadów. Regularnie czyść ten filtr, aby uzyskać optymalną wydajność.

128. Wskazówki dotyczące czyszczenia

OSTRZEŻENIE: PRZED NATRYSKIEM NA ŻĄDANĄ POWIERZCHNIĘ CZYSZCZĄCĄ NALEŻY ZAWSZE PRZETESTOWAĆ STRUMIEŃ NATRYSKOWY W MIEJSCU WOLNYM OD LUDZI I PRZEDMIOTÓW.

Tarasy drewniane i winylowe

Spłucz patio i otaczający je obszar świeżą wodą. Jeśli używasz detergentu, napełnij zbiornik detergentu i nanieś detergent na czyszczony obszar pod niskim ciśnieniem. Aby uzyskać optymalne rezultaty, podziel obszar roboczy na mniejsze sekcje i czyść każdą z nich po kolei. Pozostaw detergent na powierzchni na kilka minut, a następnie spłucz pod wysokim ciśnieniem. NIE DOPUŚCIĆ DO WYSCHNIĘCIA DETERGENTU. Zawsze czyść od lewej do prawej i od góry do dołu, aby uzyskać najlepsze rezultaty. Spłukać pod wysokim ciśnieniem za pomocą strumienia wachlarzowego, trzymając końcówkę dyszy rozpyłającej w odległości co najmniej 15-23 cm od czyszczonej powierzchni. W przypadku stosowania strumienia bezpośredniego należy zachować większą odległość od czyszczonej powierzchni. Przestroga: W przypadku bardziej miękkiego drewna należy zwiększyć odległość od czyszczonej powierzchni.

Tarasy, kamień i cegła

Spłucz czyszczony obszar i jego otoczenie świeżą wodą. Jeśli używasz detergentu, napełnij zbiornik detergentu i użyj detergentu pod niskim ciśnieniem. Spłucz pod wysokim ciśnieniem za pomocą strumienia wachlarzowego ruchem obrotowym, utrzymując końcówkę dyszy rozpylającej w odległości co najmniej 7-15 cm od czyszczonej powierzchni. W przypadku stosowania strumienia bezpośredniego należy zachować większą odległość od czyszczonej powierzchni.

Samochody, rowery i motocykle

Spłucz czyszczony obszar i jego otoczenie świeżą wodą. Jeśli używasz detergentu, napełnij zbiornik detergentu i nanieś detergent na czyszczony obszar pod niskim ciśnieniem. Aby uzyskać najlepsze rezultaty, czyść jedną stronę na raz. Pozostaw detergent na powierzchni na kilka minut, ale nie pozwól mu wyschnąć. Spłucz pod wysokim ciśnieniem za pomocą strumienia wachlarzowego ruchem obrotowym, końcówkę dyszy rozpylającej w odległości co najmniej 20 cm czyszczonej

powierzchni. utrzymując W przypadku stosowania strumienia bezpośredniego należy zachować większą odległość od czyszczonej powierzchni. Wytrzyj powierzchnię do sucha, aby uzyskać błyszczące wykończenie. od

Grille, urządzenia elektryczne i narzędzia ogrodowe

Spłucz czyszczony obszar i jego otoczenie świeżą wodą. Jeśli używasz detergentu, napełnij zbiornik detergentu i użyj go pod niskim ciśnieniem. Pozostaw detergent na powierzchni na kilka minut, ale nie pozwól mu wyschnąć. Spłucz za pomocą strumienia wachlarzowego pod wysokim ciśnieniem, utrzymując końcówkę dyszy rozpyłającej w odległości co najmniej 2,5-7,5 cm od czyszczonej powierzchni. W przypadku korzystania z bezpośredniego strumienia należy zachować większą odległość od czyszczonej powierzchni.

129. Rozwiązywanie problemów

Myjka wysokociśnieniowa nie uruchamia się, gdy przełącznik jest ustawiony w pozycji "I".

Możliwa przyczyna:	Rozwiązanie:
Gniazdo elektryczne jest uszkodzoneNapięcie jest niewystarczająceKabel sieciowy nie jest podłączony	Sprawdź wtyczkę, gniazdo i bezpiecznikiUpewnij się, że napięcie jest wystarczającePodłącz kabel sieciowy

Pompa nie osiąga wymaganego ciśnienia lub ciśnienie ulega wahaniom

Możliwa przyczyna:	Rozwiązanie:
Filtr wlotu wody jest zatkanyPompa zasysa powietrzeZawory ssące są zablokowane lub zużyteŚrednica węża ogrodowego jest zbyt małaDostawy wody są ograniczone Zaopatrzenie w wodę jest niewystarczające	Wyjmij i wyczyść filtrDokręć połączenia i odpowietrz systemWyczyść lub wymień zaworyUżyj węża ogrodowego o średnicy 34 cala.Sprawdź wąż pod kątem załamań lub nieszczelnościCałkowite otwarcie źródła wody

Myjka ciśnieniowa nie utrzymuje ciśnienia lub traci ciśnienie

Możliwa przyczyna:	Rozwiązanie:
Nadmierna ilość powietrza w przewodzie wodnym lub pompie	Wyłącz urządzenie i dopływ wody, odpowietrz system i przytrzymaj spust.

Myjka wysokociśnieniowa jest głośniejsza niż zwykle

Możliwa przyczyna:	Rozwiązanie:
Zasilanie jest zablokowaneZużyte, zabrudzone lubzablokowane zawory	Sprawdź zawory zasilająceWyczyść lub wymień zaworyWyczyść lub wymień filtr
Filtr jest zabrudzony

Silnik przestaje działać podczas pracy

Możliwa przyczyna:	Rozwiązanie:
Napięcie sieciowe jest niższe niż zalecane	Sprawdź, czy napięcie wystarczające

1. Dane techniczne

Model	FX-HDRP2200
Wydajność	2200 W
Moc znamionowa	220 ~ 240 V / 50/60 Hz
Silnik	Silnik ze szczotką węglową
Ciśnienie robocze	120 bar
Maksymalne dopuszczalne ciśnienie	170bar
Szybkość dostawy	6,5 l/min
Maksymalna szybkość dostawy	7,5 l/min
Ciśnienie zasilania (maks.)	1,2 MPa
Temperatura na wlocie (maks.)	50°C
Poziom ciśnienia akustycznego (K=3dB(A)): L_pA	74,6 dB
Mierzony poziom mocy akustycznej: L_wA	89 dB
Gwarantowany poziom mocy akustycznej: L_wA	96 dB
Ciśnienie robocze	≤ 2,5 m/s^2
Waga:	11,4 kg

131. Gwarancja

Przestrzegamy ustawowych przepisów dotyczących gwarancji na wszystkie nasze produkty. Gwarancja obejmuje okres dwóch lat od daty zakupu i zabezpiecza prawa użytkownika w przypadku wad materiałowych lub produkcyjnych.

132. Utylizacja

Tego urządzenia nie wolno wyrzucać razem z odpadami domowymi. Sprzęt elektryczny i elektroniczny należy zgodnie z przepisami zbierać oddzielnie i utylizować w sposób przyjazny dla środowiska i dyrektywy UE 2012/19/UE (dyrektywa WEEE). Prosimy o utylizację urządzenia w autoryzowanym punkcie zbiórki starych urządzeń. Prawidłowa utylizacja pomaga chronić

środowisko i zapobiega negatywnym skutkom dla zdrowia ludzkiego. Aby uzyskać więcej informacji na temat zwrotu i utylizacji starych urządzeń, należy skontaktować się z lokalnym centrum utylizacji odpadów lub sprzedawcą, od którego zakupiono produkt. ElektroG W krajach spoza Unii Europejskiej mogą obowiązywać inne przepisy dotyczące utylizacji zużytego sprzętu elektrycznego i elektronicznego

Materiał opakowania składa się z materiałów pochodzących z recyklingu. Materiał opakowaniowy należy utylizować zgodnie z obowiązującymi przepisami.

133. Obsługa klienta

W przypadku pytań dotyczących gwarancji, napraw lub części zamiennych prosimy o kontakt:

FUXTEC GmbH

Kappstrasse 69

71083 Herrenberg

Herrenberg Niemcy

Telefon: [phone]

E-Mail: [e-mail]

Uwaga: Na ten adres nie należy wysyłać żadnych zwrotów ani napraw. W przypadku zwrotów gwarancyjnych prosimy o kontakt z naszym działem obsługi klienta.

134. Ochrona praw autorskich

Wszelkie prawa zastrzeżone. Treść niniejszej instrukcji jest chroniona prawem autorskim. Ich użycie jest dozwolone w zakresie działania. Jakiekolwiek inne wykorzystanie lub powielanie bez pisemnej zgody firmy FUXTEC GmbH jest zabronione. FUXTEC GmbH zastrzega sobie prawo do wprowadzania zmian w niniejszej instrukcji obsługi bez wcześniejszego powiadomienia.

FUXTEC

FUXTEC GmbH

Kappstraße 69

71083 Herrenberg | Germany
