GEBRUIKSAANWIJZING T248 THRUSTMASTER

1 T248-stuurvoet
2 Sturhoepel
3 T-RDD (Thrustmaster Race Dash Display)-schem
4 Draaiknopselectieschakelaar endraaiknopdrukfunctie
5 +en-draaiknopselectieschakelaar
6 2 magnetische schakelflippers (op-enterugschakelen)
7 Richtingsknoppen
8 SHARE-knop op PS4™-consoles
CREATE-knop op PS5™-consoles

9 MODE-knop
10 PS-knop
11 DISPLAY-knop
12 OPTIONS-knop op PS4TM-consoles en PS5TM-consoles
13 Bevestigingsystem
14 Metalen bevestigingsbout
15 Netstroomkabel (EU/US of UK...)
16 Voedingsadapter
17 USB-C (17a) - USB-A (17b) kabel

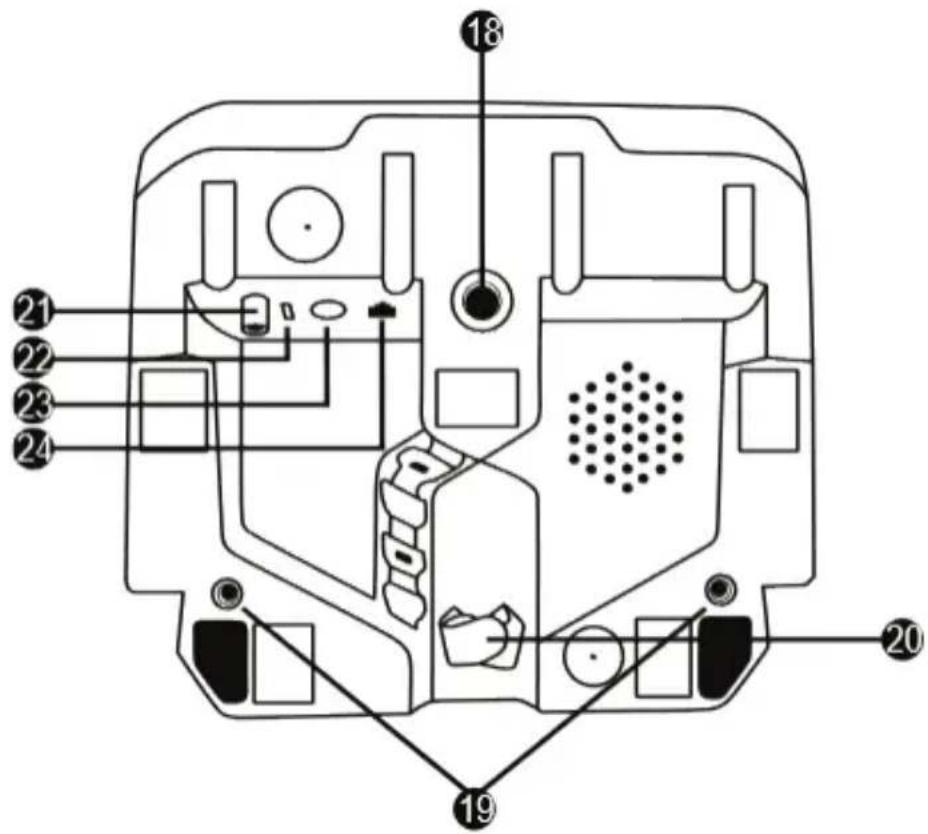

18 Groot schroefgat (voor bevestigingsystemen en -bout)
19 Schroefgaten voor bevestiging aan een racecockpit (wordt Niet meegeleverd)
20 Kabelgeleider
21 Connector voor voedingsadapter

22 USB-C-connector racestuur
23 Mini-DIN-connector voor Thrustmaster-shifter, -handrem of -hub (worden apart verkocht)
24 RJ12-connector voor pedaalset

WAARSCHUWING

Lees, voordat u dit product gebruikt, deze handleiding zorgvuldig door en bewaar hem om eventuele op een later tijdstip te konnen raadplegen.

Waarschuwing - Elektrische schok

• Berg dit product op een droge plek op, uit dezon en stofvrij.
• Trek nooit te hard aan een kabel of connector, en zorg dat er geen knikken in kabels komen.
• Mors geen vloeistoffen op het product of op een connector.
• Veroorzaak geen kortsluiting.
• Haal het product nooituit elkaar,gooi het Niet in het vuur en stel het Niet bloot aan hoge temperaturen.
• Gebruik geen andere netstroomkabel dan de kabel meegeleverd bij het racestuur.
• Gebruik de netstroomkabel nooit als de kabel, de stekkers of de connectoren zijn beschadigd, gescheurd of gebroken.
• ControllerDat de netstroomkabel correct is aangesloten op het stopcontact en correct is aangesloten op dechterzijde van de voet van het raceestuur.
• Maak het stuur Niet open. Er bevinden zich geen door de gebruiker te onderhonden of repareren onderdelen in. Alle reparations dienen te worden uitgevoerd door de fabrikant, haar bevoegde vertegenwoordiger of een gekwalificeerd technicus.
• Gebruik alleen door de fabrikant goedgekeurde hulpstukken en accessoires.
• Als het raceestuur zich vreemd gedraagt, bijvoorbeeld door rare geluiden te make, heet te worden of te stinken, stop dan onmiddelijk met het gebruik, haal de stekker uit het stopcontact en maak alle andere kabels los.
• Als het raceestuur langereijd Niet worden gebruikt, haal dan de stekker uit het stopcontact.
• Het stopcontact moet in de buurt van de apparatuur�n en moet goed bereikbaar�n.

Gebruik geen andere voedingsadapter dan die vermeld worden in de gebruiksinstructies.

Informatie voor voedingsadapter

Gepubliceerde informatie	Waarde	Eenheid
Naam of handelsmerk van fabrikant, commercieel inschrijvingsnummer en adres	GUILLEMOT CORPORATION S.A.414 196 758 RennesPlace du GranierBP 9714335571 Chantepie CedexFrankrijk
Modelidentificatie	A481-1852590D
Ingangsvoltage	100-240	V
Ingangswisselstroomfrequentie	50-60	Hz
Uitgangsvoltage	18,5	V DC
Uitgangsstroom	2,6	A
Uitgangsvermogen	47,9	W
Gemiddelde actieve efficiëntie	87,8	%
Efficiëntie bij lage belasting (10%)	87,8	%
Onbelast stroomverbruik	0,10	W

Ventilatieopeningen

Blokeer nooit de ventilatieopeningen op de voet van het stuur. Aanwijzingen voor optimale ventilatie:

• Plaats de voet van het stuur minimaal 10 cm van een muur.
• Plaats de voet Niet in een krappe ruimte.
• Leg nooit iets over de voet Been.
• Zorg dat de ventilatieopeningen stofvrij blijven.

Om veiligheidsredenen mogen de pedalen nooit met blote voeten worden bediend

of met alleen Sokken aan.

THRUSTMASTER® WIJST ELKE VERANTWOORDELIJKHEID AF IN GEVAL

VAN LETSEL ALS GEVOLG VAN HET GEBRUIK VAN DE PEDAALSET ZONDER SCHOENEN AAN TE HEBBEN.

Waarschuwing - Mogelijk letsel ten gevolge van Force Feedback en repetitieve

bewegingen

Gamen met een Force Feedback-stuur kan leiden tot bijn in de gewrichten of de spieren. Hoe problemen te voorkomen:

• Vermijd langdurige gamesessies.
• Neem na elkuar gamen een pauze van 10 tot 15 minuten.
• Stop met gamen bij last van vermoeidheid of pijn in handen, polsen, armen, voeten of benen, en rust eenaar uur voordat u weeverder gaat met gamen.
• Stop al het gamen als de beschreiben symptomen van bijn of ongemak blijven aanhoudenijdens het gamen en raadpleeg een huisarts.
• Houd het stuur, de voet en de pedaalset buiten het bereik van kinderen.

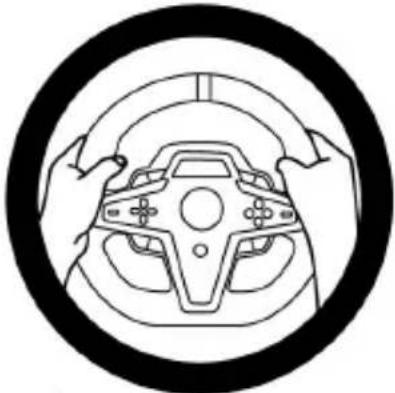

• Houdijdens het gamen altijd twee handen in de juiste stand aan het stuur en LAST het stuur nooit hebemaal los.

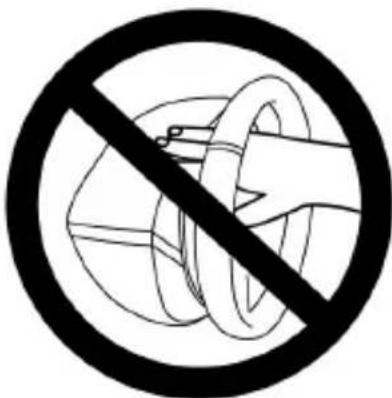

• Zorg erijdens het gamen voor dat handen of vingers nooit in de buurt van of onder de pedalen of de pedaalsetkommen.
• Steekijdens het kalibreren en gamen nooit een vinger, hand of arm door de openings van het raceestuur.
• Zorg er voor dat de voet van het racestuur stevig vast zit, zoals beschreiben in deze handleiding.

Dit product mag alleen worden verplaatst door gebruikers van 14aar of ouder

ZWAAR PRODUCT
Wees voorzichtig en LAST het product Niet op uzelf of iemand anders vallen!

ALTijd NOOIT NOOT

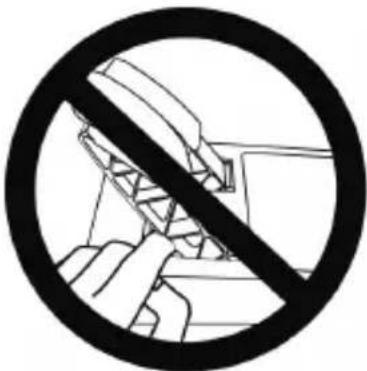

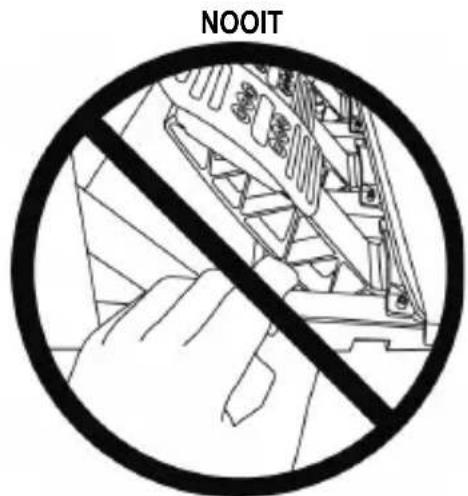

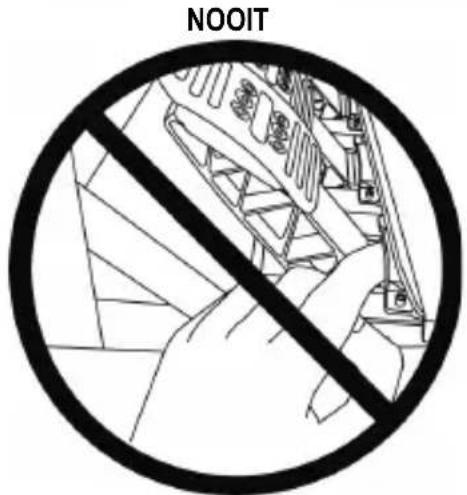

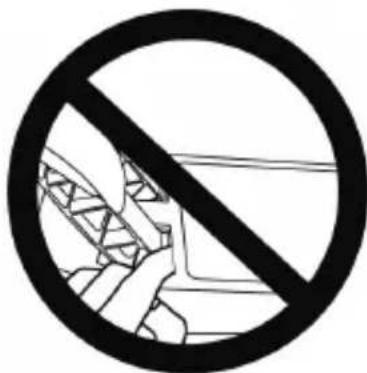

Waarschuwing - Pedaalset beknellingsgevaar bij gebruik

• Houd de pedaalset buiten het bereik van kinderen.
• Houd tijdens het gamen nooit uw vingers op of in de buurt van de zijkanten van de pedalenvoeten.
• Houd tijdens het gamen nooit uw vingers op of in de buurt van de achterkant van de pedalenvoeten.
• Houd tijdens het gamen nooit uw vingers op of in de buurt van de voorkant van de pedalenvoeten.

ALTijd NOOIT NOOT

Waarschuwing – Pedaalset beknellingsgevaar wanner nicht worden gebruikt

• Berg de pedaalset op een veilige plaats op, buiten het bereik van kinderen.

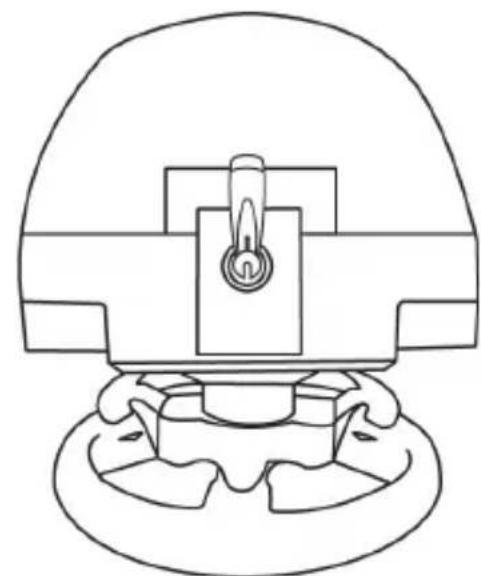

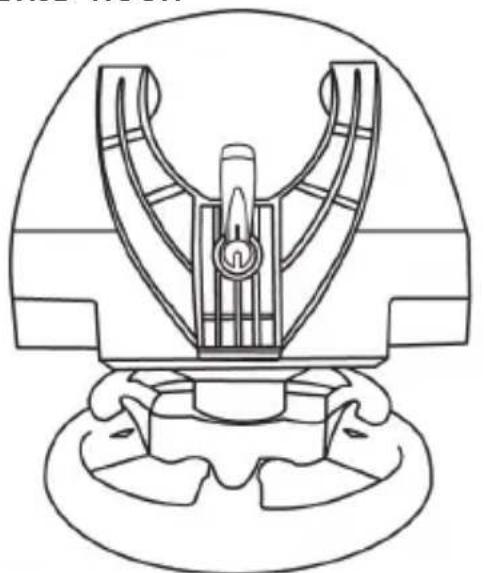

Het raceestuur op een tafel of werkblad bevestigen

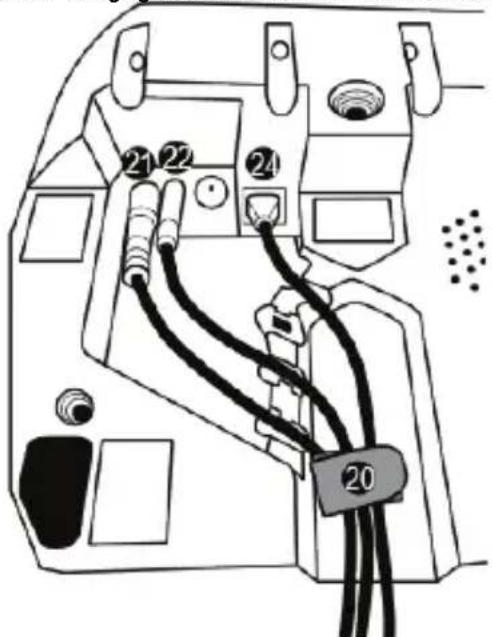

Begin met het aansluiten op de onderkant van het stuur:

• de voedingsadapter (21);
• de USB-C-kabel (17a) maar de USB-C-connector (22);
• de T3PM-pedaalset (24).

Leg de verschillende kabels zoals aangegeven en kaak de kabels vast onder de kabelgeleider (20).

1. Plaats het racestuur op een tafel of een ander horizontaal,vlak en stabel oppervlak.
2. Steek de bevestigingsbout (14) in het bevestigingssystem (13) en draai de bout aan (tegen de klok in) zodate alles te zitten in het schroefgat (18) onder het racestuur en het stuur volledig stabel is.

ALTIJD NOOIT

WAARSCHUWING: Draai de bout nooit in het racestuur zonder het

bevestigingsystem!

(Daarmee kunt u het racestuur beschadigen).

BEVESTIGEN / VERWIJDEREN	RICHTING
Vastdraaien: Draai de bout tegen de wijzers van de klok in
Losdraaien: Draai de bout met de wijzers van de klok mee

Het racestuur aan een racecockpit bevestigen (wordt nicht meegeleverd)

1. Plaats de voet van het racestuur op het cockpitpaneel
2. Draai twee M6-bouten (niet meegeleverd) in het cockpitpaneel en in de tweekleine schroefgaten aan de onderkant van het racestuur (19).

Belangrijk

De M6-bouten mogen nicht meer dan 12 mm longer zijn dan de dikte van het paneel. Langere bouten können de componenten in de voet van het racestuin beschadigen.

1. Indien nodig kunt u ook het standard bevestigingsystem (13, 14) in het groe schroefgat (18) schroeven.

De setupschema's van het T248-racestuur voor cockpits en andere steunen zijn beschikbaar op https://support.thrustmaster.com. Klik op Racesturen / T248 enervoigens Template - Cockpit Setup (Sjabloon - Cockpitssetup).

INSTALLATIE

AUTOMATISCHE KALIBRATIE VAN HET STUUR

Het stuur kalibreert zichzelf automatisch wanner u het op een stopcontact aansluit en de USB-connector van het stuur aansluit op de PlayStation ⑧ 5-console of de PlayStation ⑧ 4-console.

Tijdens deze kalibratie za het stuur snel 900 grades linksom en rechtsom draaien voordat het stopt in de middenstand.

WAARSCHUWING:

Raak het stuur Niet aan tijdens het automatisch kalibreren.

(Raakt u het stuur toch aan, dan kan dit leiden tot onjuiste kalibratie en/of persoonlijk letsel).

AUTOMATISCHE KALIBRATIE VAN DE PEDAALSET

Sluit de pedaalset nooit aan op de voet van het raceestuur of koppel deze nooit los van de voet verwijl het is aangesloten op het systeme ofijdens het gamen. Doet u dit toch, dan kan dat leiden tot onjuiste kalibratie.

Sluit altijd eerst de pedaalset aan voordat u het racestuar aansluit op het systeme.

Nadat de kalibratie van het raceestuur gereed is en de game gestart is, zichn de pedalen automatisch gekalibreerd na eenaarkeer intrappen.

WAARSCHUWING:

Trap de pedalen nooit in

tijdens het zelfkalibreren van het stuur ofijdens het laden van de game.

(Dit kan leiden tot een onjuiste kalibratie).

Als het racestuur en de pedaalset Niet goed werken of Niet goed gekalibreerd lijken te zich:

Zet de console uit en koppel alle aansluitingen van het stuur los. Sluit daarna alle kabels wee aan, inclusief de voedingskabel en de pedaalset, en herstart de console en de game.

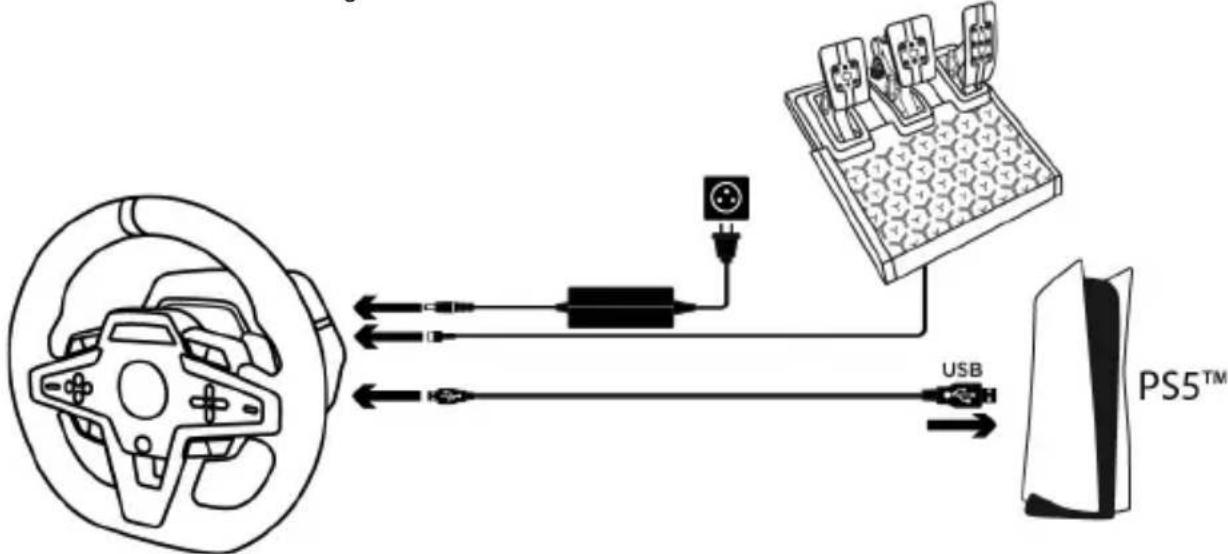

INSTALLATIE OP PLAYSTATION®4-CONSOLES OF PLAYSTATION®5-CONSOLES

1. Sluit de voedingsadapter aan op een stopcontact.
2. Sluit de USB-A-kabel (17b) aan op een USB-A-connector op de PS4™-console of de PS5™-console. Zodra de console stroom krijt, za het racestuur zichzelf automatisch gaan kalibreren.
3. Druk op de PS-knop (10) op het raceestuur en meld u aan op uw PlayStation™ Network-account zodate uw stuur correct zaal gaan werken.

Nu kan er gespeeld worden!

Opmerking:

• Het overzicht van games compatibel met de PlayStation®4-conSOLE en de PlayStation®5-console en het T248-racestuur is hier beschikbaar: https://support.thrustmaster.com (in de sectie Racesturen / T248 / Games-instellen). Deze lijst worden regelmatig bijgewerkt.
• Het racestuur wordt in games herkend als een Thrustmaster T-GT-racestuur of een Thrustmaster Advanced Racer-racestuur.

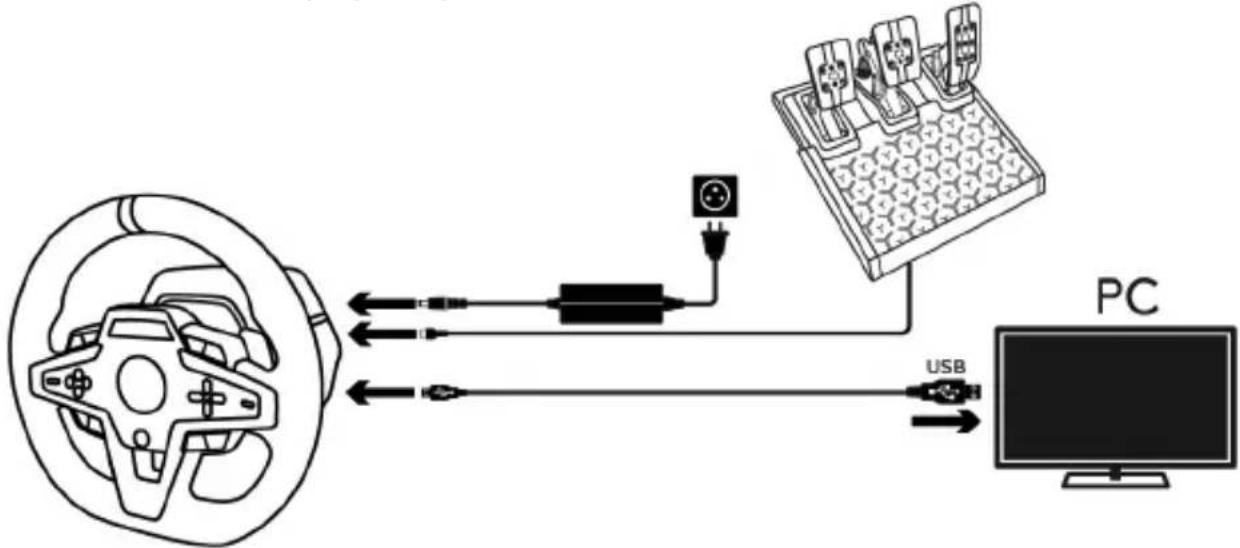

INSTALLATIE OP DE PC*

*PC-functionaliteit worden nicht ondersteund door Sony Interactive Entertainment Europe en Sony Interactive Entertainment LLC.

1. Ga waar http://support.thrustmaster.com en download de drivers en de Force Feedback-software voor de PC. Klik op Racesturen / T248 / Drivers.
2. Sluit de voedingsadapter aan op een stopcontact.
3. Sluit de USB-A-kabel (17b) aan op de USB-connector van de PC.

Nu kan er gespeeld worden!

Opmerking:

• In het configuratieschem en in games, worden het racestuur herkend als een Thrustmaster Advanced Racer-racestuur.

DE FIRMWARE VAN HET STUUR BIJWERKEN

Klik op Racesturen / T248 / Firmware en volg de instructies.

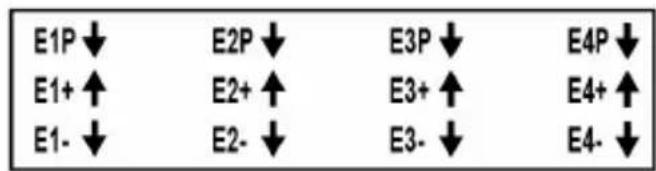

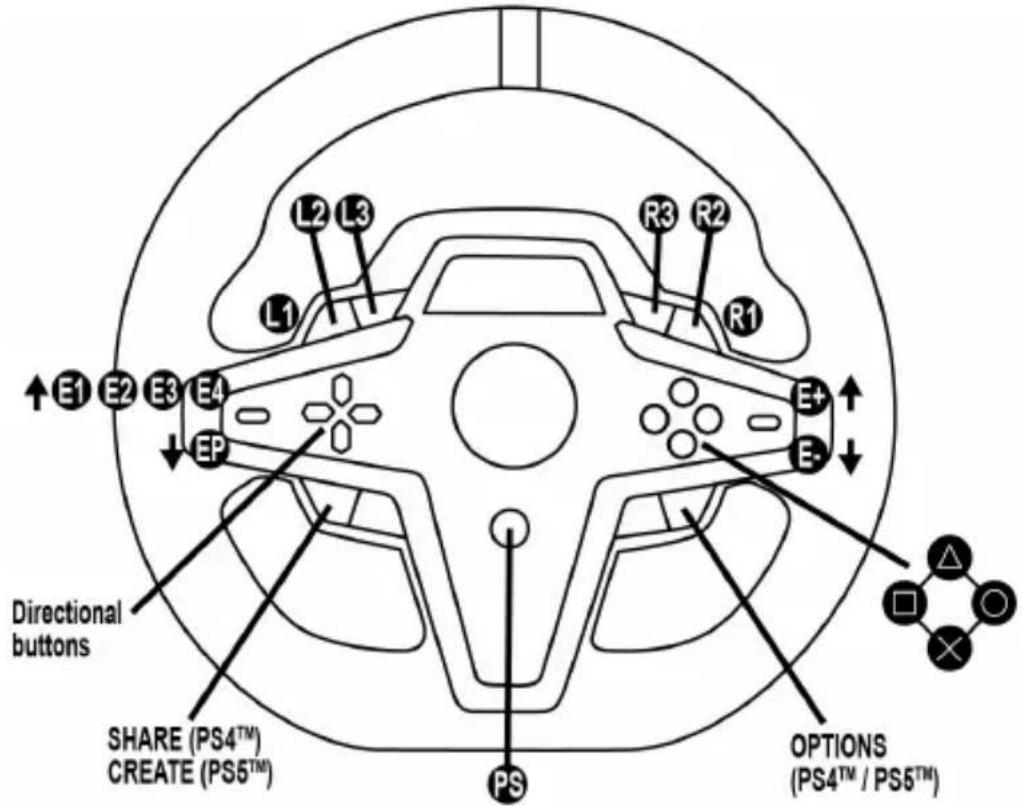

MAPPING VOOR PLAYSTATION®4-CONSOLES OF PLAYSTATION®5-CONSOLES

DE DRAAIKNOPPEN E1/E2/E3/E4 GEBRIUKEN

U kun kiezen welke draaiknop actief is door de draaiknopselectieschakelaar (4) omhoog te duwen. Het scherm toont de actieve draaiknop. E1, E2, E3, E4 openvolgend en verrolgens E1... enz.

Wanner de draaiknop (E1, E2, E3 of E4) is geselecteerd, zich de bijbehorende functies als volgt:

• Push (P) door de draaiknopselectieschakelaar (4) omlaag te duwen.
• • door de draaiknopselectieschakelaar aan de rechtzerijde (5) omhoog te duwen.
• door de draaiknopselectieschakelaar aan de rechterzijde (5) omlaag te duwen.

Het scherm toont de bijbehorende actie.

Opmerking:

• De draaiknuppen E1, E2, E3 en E4 werken in games compatibel met Thrustmaster-draaiknuppen (F1 2020, F1 2021, Gran Turismo Sport, Assetto Corsa® Competizione en andere binnenkort uit te brengen games).
• Het scherm toont functies voor telemetriagegevens in games compatibel met de ThrustmasterSDK (Software Development Kit). Een overzicht van compatibile games is hier beschikbaar: https://support.thrustmaster.com (in de sectie Racesturen / T248 / Games-instellen). Deze lijst worden regelmatig bijgewerkt.

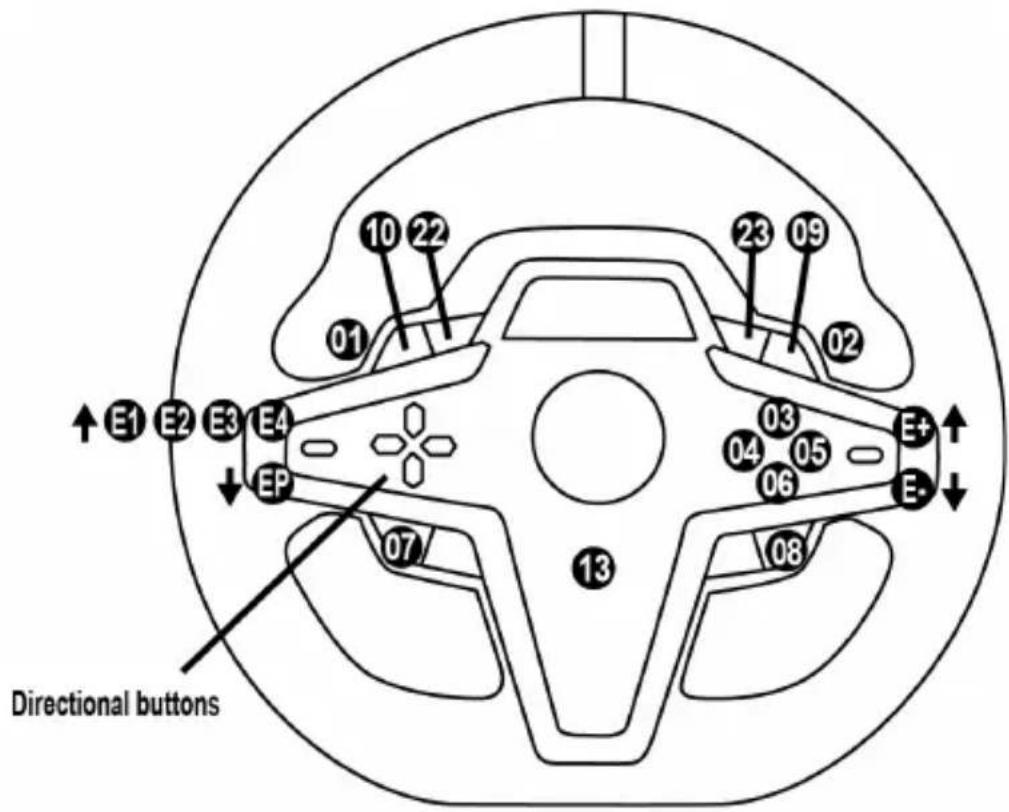

MAPPING VOOR DE PC

E1P=11↓	E2P=12↓	E3P=24↓	E4P=25↓
E1+=14↑	E2+=17↑	E3+=19↑	E4+=21↑
E1=15↓	E2=16↓	E3=18↓	E4=20↓

DE DRAAIKNOPPEN E1/E2/E3/E4 GEBRUIKEN

U kun de actieve draaiknop selecteren door de draaiknopselectieschakelaar (4) omhoog te duwen. Het scherm toont de actieve draaiknop. E1, E2, E3, E4 oepenvolgend en verrolgens E1... enz.

Wanneer de draaiknop (E1, E2, E3 of E4) is geselecteerd, zich de bijbehorende functies als volgt:

Push (P) door de draaiknopselectieschakelaar (4) omlaag te duwen.
- + door de draaiknopselectieschakelaar aan de rechterzijde (5) omhoog te duwen.
- door de draaiknopauselectieschakelaar aan de rechtzerijde (5) omlaag te duwen.

Het scherm toont de bijbehorende actie.

Opmerking:

• De draaiknoppen E1, E2, E3 en E4 werk in de meeste games.
• Het scherm toont functies voor telemetriagegevens in games compatibel met de Thrustmaster-SDK (Software Development Kit). Een overzicht van compatibele games is hier beschikbaar: https://support.thrustmaster.com (in de sectie Racesturen / T248 / Games-instellen). Deze lijst worden regelmatig bijgewerkt.

MODE-KNOP

INFORMATIE WEERGEVEN OP HET RACESTUUR EN HET RACESTUUR EN DE PEDAALSET CONFIGUREREN

Druk op de MODE-knop (9) om het MODE-menu (Modus-menu) te activeren. In het menu worden alleen de eerste twee segmenten weergegeven.

ABOUT

Gebruik in het menu de richtingsknoppen (7) als volgt:

Navigatie		Scherm	Informatie / opties
8 niveaus	3 opties	PS/PC Selecteer uw systeme: PS™-console, PS5™-console of PC	- Selectie van PS4™-console (standaard) - Selectie van PS5™-console - Selectie van PC-systeel Opmerking: Druk op de MODE-knop (9) om uw systemekeuze te bevestigen. Uw selectie worden opgeslagen zodia EXIT op het scherm verschijnt.
	3 weergaven	ABOUT Algemene informatie	- Firmwareversie van raceestuurvoet - Naam van apparaat aangesloten op de mini-DIN-connector (23) - Type pediaalset aangesloten op de RJ12-connector (24)
	3 opties	FFB Selecteer het Force Feedback-profiel (zie de sectie FFB-PROFIELSCHEMA)	- FFB 1 - FFB 2 (standaard) - FFB 3
	6 opties	FORCE Selecteer het algemene Force Feedback-niveau voor het stuur	FORCE 20% 35% 50% 65% 80% 100%
	6 opties	ROT° Selecteer de draaihoek (alleen voor games waarin de draaihoek Niet automatisch is)	- 270° - 360° - 540° - 720° - 900° - AUTO = automatisch (standaard)
	2 opties	PEDAL Selecteer de pediaalsetconfigatie	- FLOOR: staande stand (standaard) - INV.: hangende stand (het gaspedaal en koppelingspedaal�n omgekeerd)
	1 weergave	TEMP Motortemperatureur	Realtime weergave van de motortemperatuur van het stuur.
	1 optie	RESET Zet het racestuur terug in de standaardmodus.	- N: Nee - Y: Ja Kies Y en druk verwolgens op de MODE-knop (9). Zodia EXIT op het scherm verschijnt, is het racestuur opnieuw ingesteld.

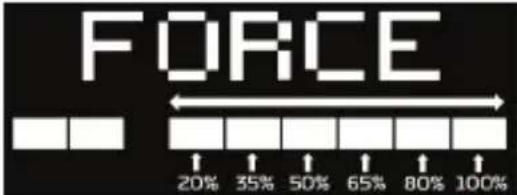

FORCE

Hiermee konnen in realtime, dus tijdens het racen, alle Force Feedback-effecten van het racestuur worden aangepast, van 20 tot 100% .

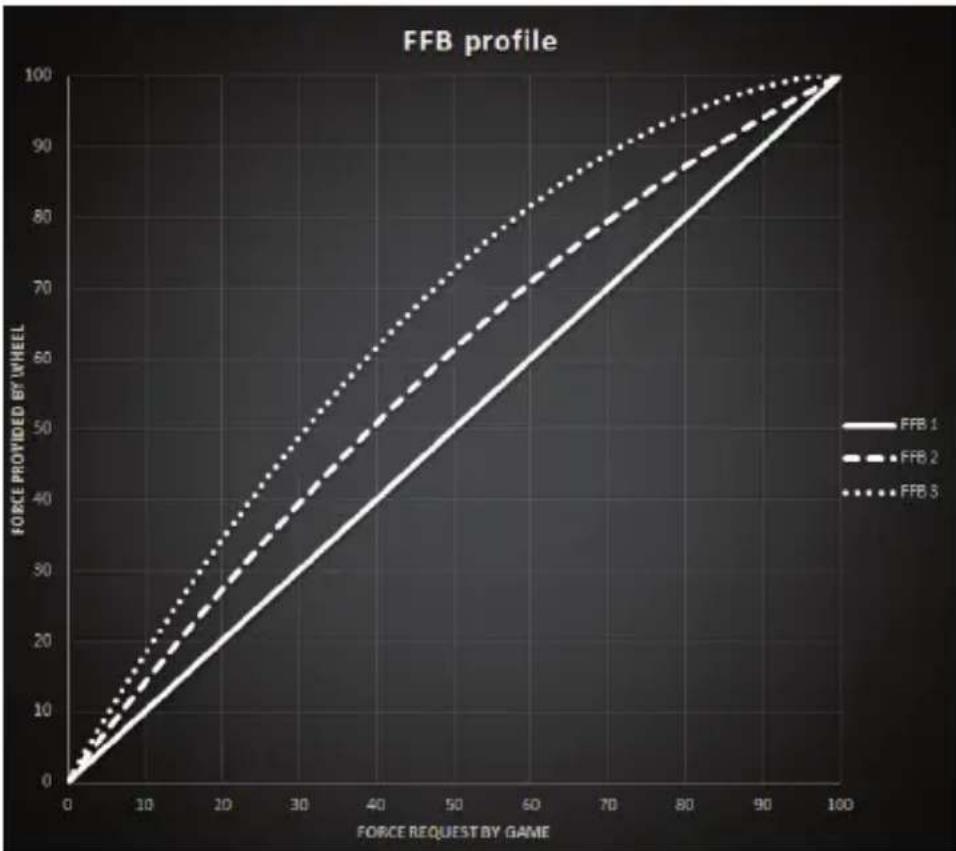

FFB-PROFIELSCHEMA (FFB 1 / FFB 2 / FFB 3) PROFILE DIAGRAM

FFB

Het FFB 1-effect levert lineaire Force Feedback. De kracht die de rijder voelt, is 100% in verhouding tot de kracht die de game vraagt.

FFB2 en FFB 3

De FFB 2- en FFB 3-effecten versterken de Force Feedback om de kracht de benadrukken die derijder voelt in verhouding tot de kracht die de game vraagt.

Opmerking:

• Druk op de MODE-knop (9) om uw keuzes te bevestigen: EXIT (AFSLUITEN) worden weergegeven voordat uw standardarschemeeroor verschijnt.
• Wonneer de MODE-knop is ingeschakeld,়n de richtingsknoppen (7)uitgeschakeld in games en in de interface van de console.

DISPLAY-KNOP

DE WEERGAVE VAN TELEMETRIE-INSTELLINGEN CONFIGUREREN

• Het overzicht van games compatibel met het T-RDD (Thrustmaster Race Dash Display)-scherm is hier beschikbaar: https://support.thrustmaster.com (in de sectie Racesturen / T248 / Games-instellenen). Deze lijst worden regelmatig bijgewerkt.
• De DISPLAY-knop werkkt alleen in deze games.

Druk op de DISPLAY-knop (11) om het DISPLAY-menu te openen.

In dit menu worden alleen de eerste twee segmenten getoond.

Gebruik in het menu de richtingsknoppen (7) als volgt:

Navigatie		Scherm	Informatie / opties
5 niveaus	Nee	5+ Shifter
	Nee	SPEED 177 Snelheid
	5 opties voor weergave van de segmenten	RPM RPM11831 Toerental en weergavekeuze van de 9 segmenten	- REV >>: van links maarchts - REV <<: van rechts maarlinks - REV >: van buiten maarmidden - REV <>: van middenঃaar buiten - REV --: geen weergave op de segmenten
	2 opties	POS 9/20 POS Positie	- DRI: positie in de race - LAP:,aantal rondes
	3 opties	TIME 00:55 Tijd	- PBL:persoonlijk.best eronde - CL:huidige rondetijd - LL:laatste rondetijd

Opmerking:

• Druk op de DISPLAY-knop (11) om uw keuzes te bevestigen.
• Wanner de DISPLAY-knop is ingeschakeld zich de richtingsknoppen (7)uitgeschakeld in games en in de interface van de console.

TIPS EN FAQ's

Ga waar https://support.thrustmaster.com. Klik op Racesturen / T248 enervoigens op Handleiding of FAQ.

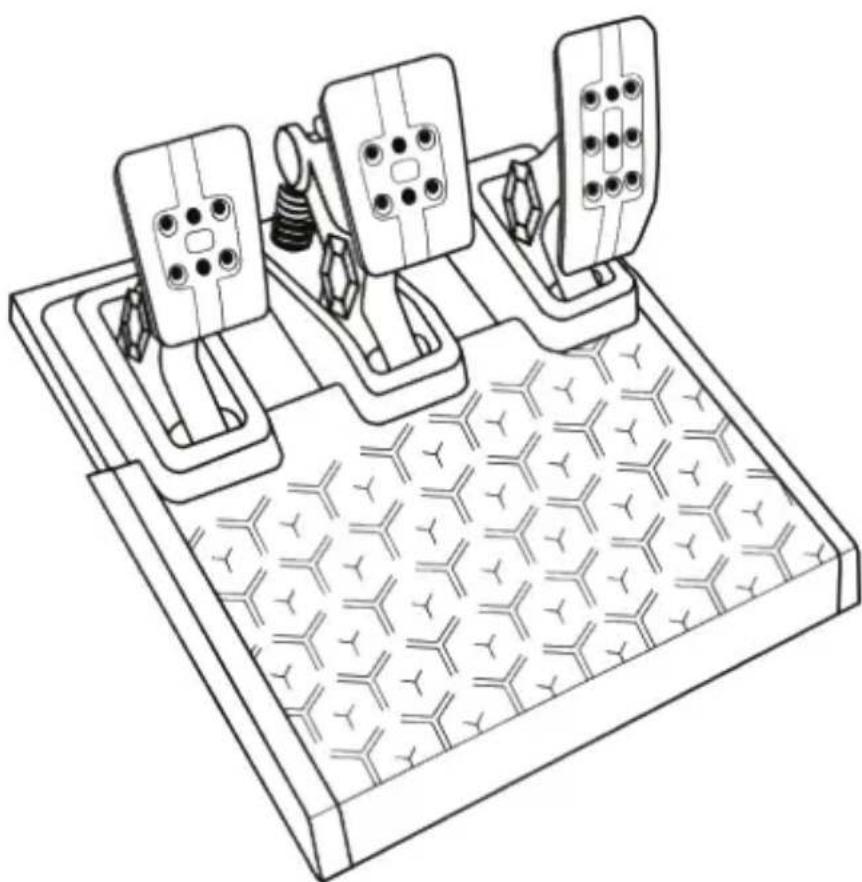

T3PM-PEDAALSET

1 Pedaalset
2 Extra harde veer (zwart)
3 2,5 mm inbussleutel

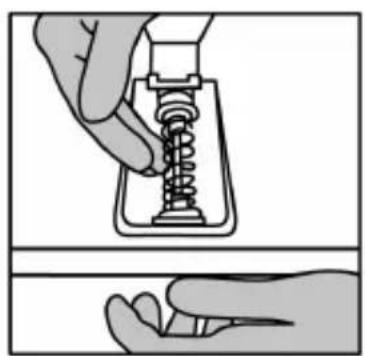

4 Veerborgstaaf
5 Bovenste borgkop met ring

6 Elastomeer dempring (wit - Shore 70)
7 Bovenste kunststof afstandhouser (rood)
8 Zacheveer (silver - standard geinstalleerd)
9 Onderste kunststof afstandhouser (rood)

WAARSCHUWING

Lees, voordat u dit product gezruikt, deze handleiding zorgvuldig door en bewaar hem om eventuele op een later tijdstip te konnen raadplegen.

Om veiligheidsredenen mogen de pedalen nooit met blote voeten worden bediend of met alleen Sokken aan.

THRUSTMASTER® WIJST ELKE VERANTWOORDELIJKHEID AF IN GEVAL

VAN LETSEL ALS GEVOLG VAN HET GEBRUK VAN DE PEDAALSET

ZONDER SCHOENEN AAN.

Waarschuwing - Pedaalset beknellingsgevaar bij gebruik

• Houd de pedaalset buiten het bereik van kinderen.
• Houdijdens het gamen nooit uw vingers op of in de buurt van de zijkanten van de pedalenvoeten.
• Houdijdens het gamen nooit uw vingers op of in de buurt van de achterkant van de pedalenvoeten.
• Houdijdens het gamen nooit uw vingers op of in de buurt van de voorkant van de pedalenvoeten.

AUTOMATISCHE KALIBRATIE VAN DE PEDAALSET

• Sluit de pedaalset nooit aan op de voet van het raceestuur of koppel deze nooit los van de voet verwijl het is aangesloten op de PS4™-console of de PS5™-console ofijdens het gamen. Doet u dit toch, dan kan dat leiden tot een onjuiste kalibratie.
  Sluit altijd eerst de pedaalset aan voordat u het raceestuur aansluit op de console.
• Nadat de kalibratie van het racestuur gereed is en de game gestart is, zichn de pedalen automatisch gekalibreerd na eenaarkeer intrappen.
• Trap nooit de pedalen inijdens het zichfkalibreren van het stuur ofijdens het laden van de game. Dit kan leiden tot een onjuiste kalibratie.

Als het racestuur en de pedaalset Niet goed werken of Niet goed gekalibreerd lijken teijken: Zet de console uit en koppel alle aansluitingen van het stuur los. Sluit daarna alle kabels wee aan, inclusief de voedingskabel en de pedaalset, en herstart de console en de game.

DE PEDAALSET AAN EEN STEUN OF COCKPIT BEVESTIGEN

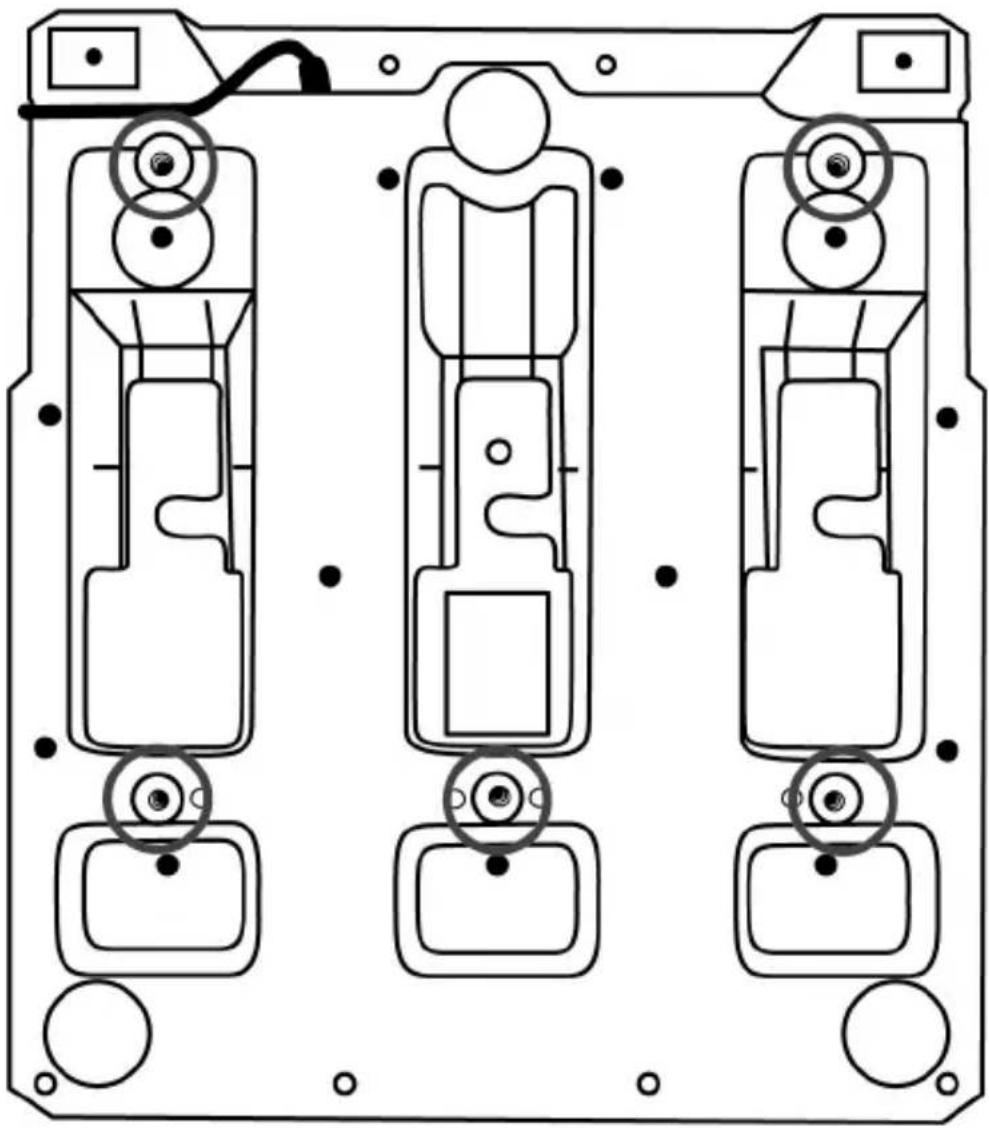

De pedaalset kan aan een aantal verschillende compatibele (afzonderlijk aan te schaffen) steunen worden bevestigd met behulp van de vijf M6-schroefgaten die zich onder de voet bevinden. Draai ten minste twee M6-bouten (niet meegeleverd) door het steunpaneel en in de schroefgaten aan de onderkant van de pedaalsetvoet.

Belangrijk: om beschadiging van de interne onderdelen van de pedaalset te voorkomen, mogen de M6-bouten Niet langer zichn dan de dikte van de steun plus een extra 12 mm.

De setupschema's van de pedaalset voor cockpits en andere steunen zijn beschikbaar op https://support.thrustmaster.com. Klik op Racesturen / T3PM enervoigens Template - Cockpit Setup (Sjabloon - Cockpitsetup).

DE PEDAALSET VERSTellen

Elk van de drie pedalen bestaatuit:

• Een pedaalarm (10) met twee gaten.
• Een kunststof tussenstuk (11) (wordt geplaatstussen het pedaal en de arm van het pedaal) met vier gaten.
• Een metalen pedaal (12) met meertere gaten (negen voor het gaspedaal, zes voor het rempedaal en zes voor het koppelingspedaal).

LET OP: Om kalibratieproblemen te vermijden, moet u altijd de USB-kabel:tussen stuur en console of pc loskoppelen voordat u een pedaal verstelt.

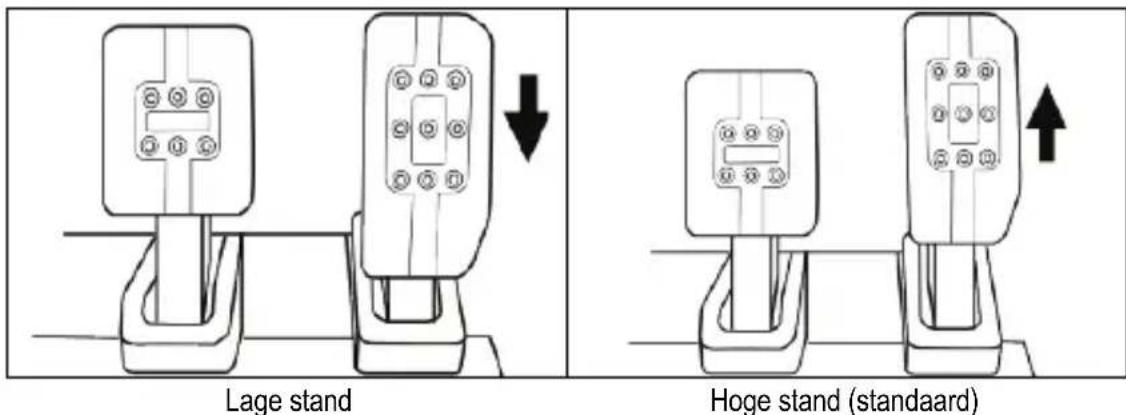

De HOOGTE van het gaspedaal afstellen

• Draai met behulp van de meegeleverde 2,5 mm inbussleutel (3) de twee bouten los waarmee het metalen pedaal (12) en de steun (11) vast zitten.
• Kies de gewenste pedaalhoogte en zet de twee bouten weeR vast waarmee het metalen pedaal (12) en de steun (11) vast zitten.

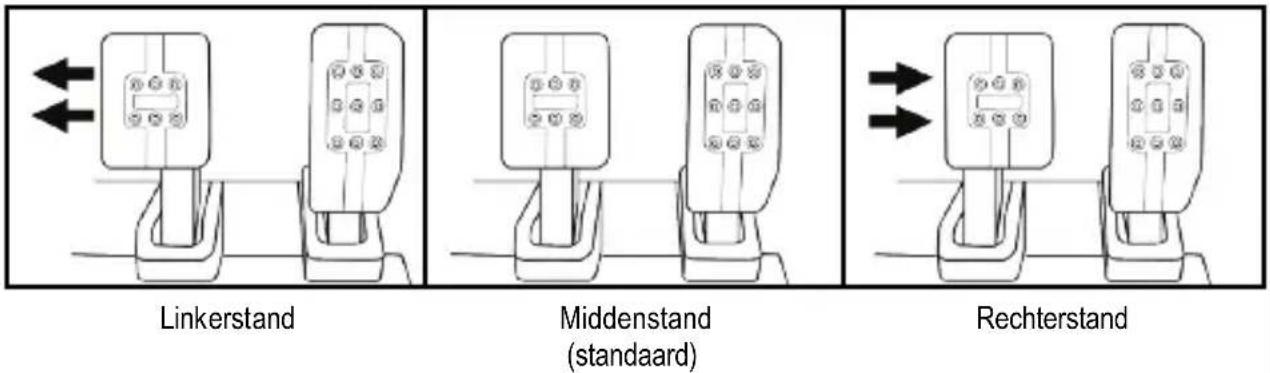

De RUIMTE TUSSEN de drie pedalen afstellen

• Draai met behulp van de meegeleverde 2,5 mm inbussleutel (3) de twee bouten los waarmee het metalen pedaal (12) en de steun (11) vast zitten.
• Kies de gewenste pedaalstand (haar links, in het midden of maar rechts) en zet de twee bouten waar vast waarmee het metalen pedaal (12) en de steun (11) vast zitten.

Voorbeelden (in dit geval het rempedaal):

Aantal möglichke standen van een pedaal:

• Drie voor gaspedaal

• Drie voor rempedaal

• Drie voor koppelingspedaal

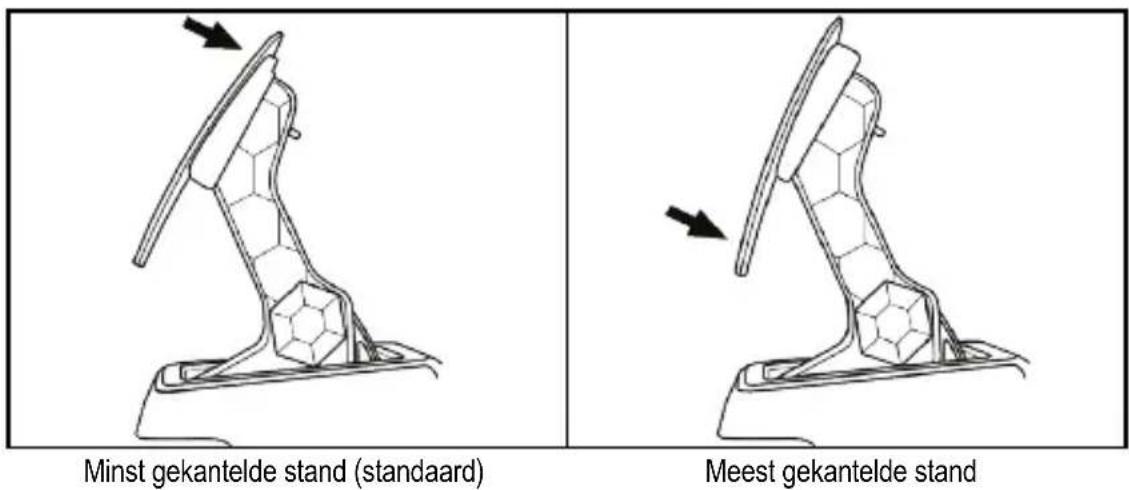

De HOEK van een pedaal afstellen

• Draai met behulp van de meegeleverde 2,5 mm inbussleutel (3) de twee bouten los waarmee het metalen pedaal (12) en de steun (11) vast zitten.
• Draai de kunststof steun (11) 180^ om en zet de twee bouten wee vast waarmee het pedaal (12) en de steun (11) vast zitten.

Voorbeelden (in dit geval het gaspedaal):

Aantal möglichke hoekstanden van een pedaal:

• Twee voor gaspedaal
  -Twee voor rempedaal
• Twee voor koppelingspedaal

MEEGELEVERDE SET REMVEREN

Vier möglichke configuraties en instelleningen voor remdrukkracht

Als u deutsche mod monteert, krijgt u een ander gevoel en een andere tegendruk in het rempedaal.

U kunt de mod geheel waar wens wel of Niet installereren.

Remtegendruk Zacht		Medium (standaard)	Hard Zeer	hard
Aanbevolen gelebruik	Tafelblad/werkblad	Tafelblad/werkblad	Pedaalsetsteun	Cockpit
Zache zilveren veer (8) x		x
Witte elastomeer dempring (6)		x		x
Harde zwarte veer (2)			x	x

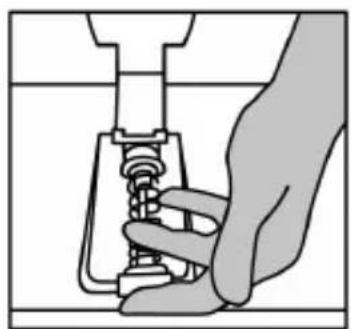

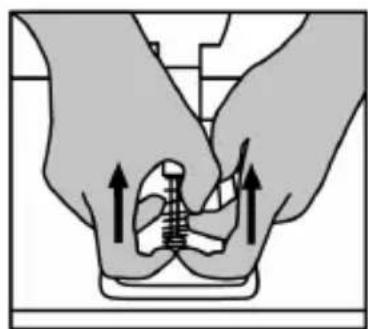

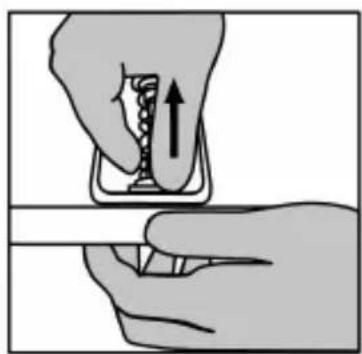

1. Trek hard aan de onderste kunststof afstandhouser (9) om de ring samen te drukken en verwijder de veerborgstaaf (4).

Methode 1:

Methode 2:

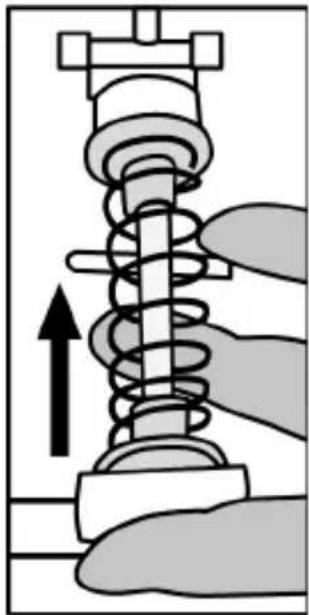

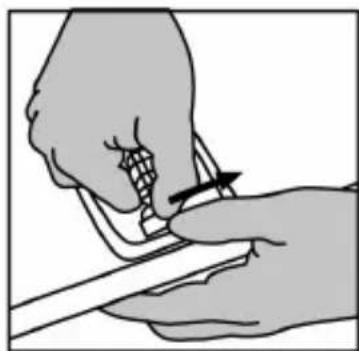

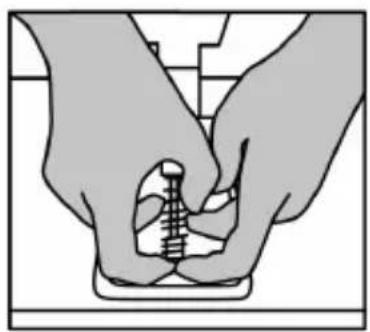

1. Plaats de onderdelen op de veerborgstaaf (4).
   Begin met de onderste kunststof afstandhouser (9), de gewenste veer ((2) of (8)), en tenslotte de bovenste kunststof afstandshouser (7).
2. Monteer daarna de elastomeer dempring (6).
3. Verstel de bovenste borgkop met ring (5) en zet deze op zich plek.
4. Druk de veer goed samen om de veerborgstaaf (4) op zich plek te konnen zetten.

Een video die latent zien hoe de veer kan worden gewisseld, is te zien op https://support.thrustmaster.com : klik op Racesturen / T3PM.

Informatie met betrekking tot kopersgarantie

Wereldwijk garandeert Guillemot Corporation S.A., het statutair adres gevestigd aan de Place du Granier, B.P. 97143, 35571 Chantepie, Frankrijk, (hierna te noemen "Guillemot") aan de de koper dat dit Thrustmaster-product vrij zal zichen van materiaal- en fabricagefouten gedurende een garantieperiode gelijk aan deijd maximaal vereist om een restitutie/ervanging voor dit product te claimen. In landen van de Europese Unie komt dit overeen met een periode van twee (2)一年多 vanaf het moment van levering van het Thrustmaster-product. In andere landen komt de garantieperiode overeen met deijd maximaal vereist om een restitutie/ervanging voor dit Thrustmaster-product te claimen zoals wettelijk is vastgelegd in het land waarin de koper woonachtig was op de datum van aankoop van het Thrustmaster-product. Indien een dergelijk claimrecht Niet wettelijk is vastgelegd in het betreffende land, geldt een garantieperiode van een (1)一年多 vanaf datum aankoop van het Thrustmaster-product. Indien u in de garantieperiode een defect meent te constateren aan dit product, neem dan onmiddelijk contact op met Technical Support die u zal informeren over de te volgen procedure. Als het defect wordt bevestigd, dient het product te worden geretourneerd maar deplaats van aankoop (of een andere locatie die worden opgegeven door Technical Support).

Binnen het gestelde van deze garantie worden het defecte product van de koper gerepareerd of verrangen, zulks ter beordeling van Technical Support. Indien het Thrustmaster- product tijdens de garantieperiode is onderworpen aan een dergelijk herstel, worden elkeperiode van ten minste zeven (7)ragen waarin het product Niet in gebruik is, opgeteld bij de resterende garantieperiode (dezeperiode loopt vanaf de datum van verzoek van de consument voor interventie of vanaf de datum waarop het product in kwestie beschikbaar is gesteld voor herstel als de datum waarop het product ter beschikking worden gesteld voor herstel later is dan de datum van het verzoek om interventie). Indien togetestaan door van toepassing zijnde wetgeving, beperkt de volledige aansprakelijkheid van Guillemot enhaar dochterondernemingen (inclusief de aansprakelijkheid voor verwolgschade) zich tot het repareren of verrangen van het Thrustmaster-product. Indien togetstaan door van toepassing zijnde wetgeving, wijst Guillemot elke garantie af met betrekking tot verhandelhaarheid of geschiktheid voor enig doel.

Deze garantie is Niet van kracht: (1) indien het product aangepast, geopend of gewijzigd is, of beschadigd is ten gevolge van oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk, normale slijtage, of enige andere oorzaak die Niet gerelateerd is aan een materiaal- of fabricagebout (inclusief maar Niet beperkt tot het combinen van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander element Niet geleverd door Guillemot voor dit product); (2) als het product is gebruikt voor enig ander doel dan thuisgebruik, zoalsaar Niet exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden); (3) indien u zich Niet houdt aan de instructies zoals verstrekt door Technical Support; (4) op software die onder een specifieke garantie valt; (5) op verbruiksartikelen (elementen die tijdens de levensduur van het product worden verrangen zoals bijvoorbeeld batterijen of pads van een headset of kopteleoon); (6) op accessoires (zoals bijvoorbeeld kabels, behuizingen, hoesjes, etui's, draagtassen of polsbandjes); (7) indien het product ward verkocht op een openbare veiling.

Deze garantie is nicht overdraagbaar.

De wettelijk rechten van de koper die inijken/haar land van toepassing zijn op de verkoop van consumptumentproducten worden op generlei wijze door deze garantie beperkt.

Aanvullende garantiebepalingen

Gedurende de garantieperiode zal Guillemot in principe nooit reserveonderdelen leveren odomat Technical Support de enige partij is die bevoegd is een Thrustmaster-product te openen en/of te herstellen (met uitzondering van een herstelprocedure die de klant door Technical Support gesraagd worden ut te voeren met behulp van schriftelijkke instructies - odomat deze procedure bijvoorbeeld eenvoudig is en het herstelproces Niet vertrouwelijk is - en door het verstrekken aan de consument van de benodigde onderdelen, indien van toepassing).

Gezien de innovatiecycli en omhaar knowhow en handelsgeheimen te beschemen, za Guillemot in原則 nooit een herstelbeschrijving of reserveonderdelen verstrekken voor een Thrustmaster-product waarvan de garantieperiode is verstreten.

Aansprakelijkheid

Indien toegestaan door van toepassing zijnde wetgeving, wijzen Guillemot Corporation S.A. (hierna te noemen "Guillemot") en haar dochterondernemingen alle aansprakelijkheid af voor enige schade veroorzaakt door een van de volgende oorzaken: (1) indien het product aangepast, geopend of gewijzigd is; (2) de montage-instructies Niet zijn opgevolgd; (3) oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk (bijvoorbeeld stoten); (4) normale slijtage; (5) het gebruik van het product voor enig ander doel dan thuisgebruik, zoals maar Niet exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden). Indien toegestaan onder van toepassing zijnde wetgeving, wijzen Guillemot enaar dochterondernemingen alle aansprakelijkheid af voor enige schade aan dit product Niet gerelateerd aan een materiaal- of fabricagebout (inclusief maar nicht beperkt tot enige schade direct of indirect veroorzaakt door enige software, of door het combineren van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig onder element Niet geleverd door Guillemot voor dit product).

COPYRIGHT

©2021 Guillemot Corporation S.A. Alle rechten voorbehonden. Thrustmaster® is een geregistreerd handelsmerk van Guillemot Corporation S.A. Gefabriceerd en gedistribueerd door Guillemot Corporation S.A. Alle andere handelsmerken en merknamen worden hier bij erkend en+zijn eigendom van de respectieve eigenaren. Inhoud, ontwerp en specificaties+kunnen zonder voorafgaande kennisgeving worden gewijzigd en+kunnen per land verschillen. Aan Foto's en illustraties+kunnen geen rechten worden ontleend. Ontworpen in Europa en Noord-Amerika. Gefabriceerd in China.

Voor exclusief gebruik met PlayStation®5-consoles en PlayStation®4-consoles.

"PlayStation", "PS5", "PS4" en het "PlayStation Shapes Logo" zijn geregistreerde handelsmerken of handelsmerken van Sony Interactive Entertainment Inc. Alle rechten voorbehonden. Alle andere handelsmerken zijn het eigendom van hun respectieve eigenaren. Geproduceder en gedistribuendum door Guillemot Corporation S.A. onder licentie van Sony Interactive Entertainment LLC.

AANBEVELINGEN VOOR DE BESCHERMING VAN HET MILIEU

In de Europese Unie, het Verenigd Koninkrijk en Turkije:GOOD dit product na het einde van de levensduur Niet weg met het normale afval, maar breng het waar het door uw gemeente aangewezen inzamelpunt voor elektrische en/of computerapparatuur.

Ter herinnering is hiertoe op het product, de gebruikshandleiding of de verpakking een symbol aangebracht.

De meeste materialen können worden gerecycled. Door recycling en andere methoden voor verantwoorde verworking van afgedankte elektrische en elektronische apparaten kunt u een belangrijke bijdrage leveren aan de

bescherming van het milieu.

Neem contact op met uw gemeente voor informatie over een inzamelpunt bij u in de buurt.

In alle andere landen: houd u aan deplaatselijk milieuuwetgeving voor elektrische en elektronische apparaten.

Bewaar deze informatie. De kleuren en decoraties können variieren.

Plastic bevestigingen en hechtmaterialen moeten van het product worden verwijderd voordat het worden gebruikt.

*Alleen van toepassing in de EU, het VK en Turkijee
