GEBRUIKSAANWIJZING GALILEO HE BK glass NG A83 FABER

Lees voor uw veiligheid en voor de correcte werking van het apparaat deze handleiding zorgvuldig door alvorens het apparaat te installeren en te gebruiken. Bewaar deze aanwijzingen altijd bij het apparaat ook wanneer u het verplaatst of verkoopt. Gebruikers dienen volledig op de hoogte te zijn van de kenmerken van werking en veiligheid van het apparaat. De inductiesystemen van deze kookelementen voldoen aan de eisen van de EMC-normen en van de EMV-richtlijn en mogen niet interfereren met andere elektronische toestellen. Gebruikers van hartstimulatoren of andere elektronische implantaten dienen bij hun arts of de fabrikant van de implantaten te informeren of de toestellen voldoende bestand zijn tegen interferentie.

De draadverbinding dient te worden uitgevoerd door een gespecialiseerd technicus. Raadpleeg het hoofdstuk ELEKTRISCHE AANSLUITING alvorens verder te gaan met de elektrische aansluiting.

Voor apparaten met stroomkabels moet de ligging van de eindklemmen, of de lengte van de geleiders tussen de snoerklem

en de eindklemmen zodanig zijn dat de stroomdraden strak gaan staan vóór de aardgeleider als het snoer loskomt uit de snoerklem.

• De fabrikant wijst elke aansprakelijkheid af voor schade als gevolg van onjuiste of ongeoorloofde installatie.
• Controleer of de netspanning at, 'overeenkomt met de spanning aangegeven op de typeplaat die aan de binnenzijde van het product is bevestigd.
• Middelen voor het verbreken van verbindingen moeten geïntegreerd zijn in de vaste bedrading volgens de bedradingsregels.
• Controleer voor klasse I apparaten of het stroomnet van de woning een goede of aarding garandeert.

Sluit de afzuiger aan op de uitlaatpijp via een geschikte b u i s . R a a d

verkrijgbare accessoires die in de installatiehandleiding worden getoond (bij ronde buis: minimale diameter 120 mm). Het traject van het rookkanaal dient zo kort mogelijk te zijn.

• Sluit het product aan op het elektriciteitsnet met behulp van een omnipolaire schakelaar.
• Er moet voldaan worden aan de verordeningen inzake luchtafvoer.

• Verbind de afzuigkap niet met afvoerkanalen voor verbrandingsgassen (ketels, haarden, enz.).

• Als de afzuigkap samen met niet-elektrische apparaten (bijv. gasverbrandende apparaten) wordt gebruikt, dient een goede ventilatie in de ruimte te worden gegarandeerd om de terugkeer van uitlaatgassen te voorkomen. Wanneer het fornuis samen met apparaten wordt gebruikt die met andere energie dan elektrische worden gevoed, mag de onderdruk in de ruimte niet meer dan 0,04 mbar bedragen, om te voorkomen dat de rook terug in de ruimte wordt gezogen door het fornuis.

• De lucht mag niet afgevoerd worden in een rookkanaal dat wordt gebruikt voor de afvoer van rook afkomstig van apparaten die gas of andere brandstoffen verbranden.
• A l s d e s t beschadigd is, moet deze worden vervangen door de fabrikant of zijn service-dealer of een gelijkaardige gekwalificeerde persoon om gevaar te voorkomen.
• Verbind de stekker met een contactdoos die voldoet aan de geldende wetgevingen en zich op een toegankelijke plaats bevindt.
• Wat betreft de technische en veiligheidsmaatregelen die moeten worden genomen voor de afvoer van de rook, is het van groot belang dat

u de verordeningen van de plaatselijke overheden volgt.

WAARSCHUWING:

Verwijderdebeschermfolie alvorens het apparaat te installeren.

- Gebruik alleen schroeven en kleine elementen om het apparaat te ondersteunen.

WAARSCHUWING: Het nalaten van de installatie van de schroeven of de bevestigingsmiddelen in overeenstemming met deze aanwijzingen kan leiden tot risico's van elektrische aard.

• Kijk niet recht in het licht met optische middelen (verrekijker, vergrootglas...).
• Het reinigen en onderhouden van het apparaat mag door kinderen alleen onder toezicht worden uitgevoerd.
• Op kinderen moet toezicht worden gehouden om te verzekeren dat zij niet met het toestel spelen.
• Dit toestel is niet bestemd voor gebruik door personen (met inbegrip van kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij zij onder toezicht zijn of a an wijzing e gekregen betreffende het gebruik van het toestel door

een voor hun veiligheid verantwoordelijke persoon.

- Dit apparaat kan gebruikt worden door kinderen van 8 jaar en ouder en door personen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over hoe het apparaat op een veilige manier gebruikt moet worden en ze de gevaren van verkeerd gebruik begrijpen. Kinderen mogen niet met het apparaat spelen.

WAARSCHUWING: Het apparaat en de toeganke- lijke onderdelen worden heet tijdens het gebruik.

Voorkom aanraking van hete onderdelen.

Kinderen jonger dan 8 jaar moeten uit de buurt van het apparaat worden gehouden, tenzij er voortdurend toezicht is.

• Reinig en/of vervang de filters na de gespecificeerde tijdsperiode(brandgevaar). Zie de paragraaf Onderhoud en Reiniging.
• Er dient adequate ventilatie van de ruimte voorzien te worden wanneer het apparaat op hetzelfde ogenblik wordt gebruikt als apparaten die gas of andere brandstoffen verbranden (niet van

toepassing voor apparaten die de lucht enkel terug naar de ruimte afvoeren).

• WAARSCHUWING: Als er een barst zit in het oppervlak moet u het apparaat uitschakelen om mogelijke elektrische schokken te voorkomen.
• Schakel geen apparaat in wanneer het oppervlak is ge bar sten of wanneer er een defect is in de dikte van het materiaal.
• Raak het apparaat niet aan met natte lichaamsdelen.
• Gebruik geen stoomreiniger om het product te reinigen.
• Metalen voorwerpen zoals messen, vorken, lepels en deksels mogen niet op het oppervlak van de kookplaat geplaatst worden omdat ze warm kunnen zijn.
• Schakel het kookplaatelement na gebruik uit met de knop en vertrouw niet alleen op de pannendetector.
• WAARSCHUWING: Koken met vet of olie en zonder toezicht kan gevaarlijk zijn en brand tot gevolg hebben. Probeer brand NOOIT te blussen met water, maar schakel het apparaat uit en bedek de vlam bijvoorbeeld met een deksel of een branddeken.

• LET OP: Het bereidingsproces moet onder toezicht plaatsvin den. Een kort kookproces moet continu onder toezicht plaatsvinden.

• Het apparaat kan en mag niet in werking worden gesteld met een externe timer of aparte afstandsbediening.

• WAARSCHUWING: Brandgevaar: leg geen voorwerpen op de kookoppervlakken.
• Zorg ervoor dat het apparaat zodanig is geïnstalleerd dat het kan worden losgekoppeld van de voeding, met een contactopeningsafstand(3mm) die volledige ontkoppeling in categoriellloverspannings- voorwaarden garandeert.
• Zorg ervoor dat het apparaat niet wordt blootgesteld aan weersinvloeden (regen, zon).
• Zorg ervoor dat de ventilatie van het apparaat in overeenstemming is met de instructies van de fabrikant.

2. GEBRUIK

• Het afzuigapparaat werd uitsluitend voor gebruik in huis ontworpen om geuren in de keuken te elimineren.
• Gebruik het apparaat nooit voor andere doeleinden dan waarvoor het ontworpen werd.
• Friteuses moet continu ge mo-ni tord worden tijdens gebruik: oververhitte olie kan barsten.
• Bedien het apparaat niet met een externe tijd scha ke laar of een afzonderlijk afstandsbedieningssysteem.
• Het apparaat mag niet geïnstalleerd worden achter

een decoratieve deur om oververhitting te voorkomen. ee Beschadiging(en) voorkomen, klim niet op het apparaat.

• Plaats geen hete potten en pannen op het frame om beschadiging van het siliconen voegwerk te voorkomen.
• Snijd of bereid geen voedsel op het oppervlak en laat er geen harde voorwerpen op vallen. Sleep geen potten en pannen over het oppervlak.

3. ONDERHOUD EN REINIGING

• De geurfilter met actieve kool kan geregenereerd worden. Volg de instructies bijgeleverd in het pakket zowel voor de regeneratiemethode als voor de intervallen voor vervanging.

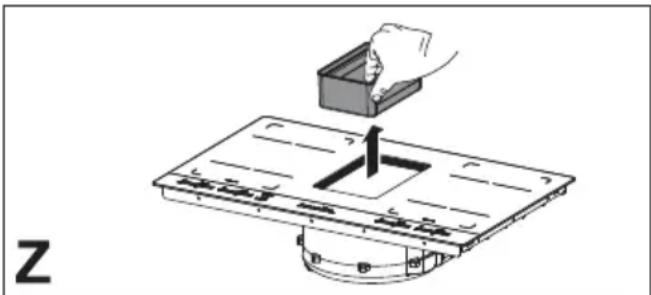

• Vetfilters Z: De filters moeten elke 2 bedrijfsmaanden gereinigd worden, of vaker bij bijzonder intensief gebruik, en kunnen in een vaatwasser gewassen worden. De roosters zijn niet geschikt voor de vaatwasser.

Algemene aanbevelingen

• Gebruik geen schuursponsjes, staalwol, zoutzuur of andere producten die krassen of beschadigingen op het oppervlak kunnen veroorzaken.
• Voedsel dat per ongeluk valt of bezinkt op het op per vlak, op de functionele of esthetische elementen van de kookplaat, mag niet worden gegeten.

Apparaat reinigen

• Reinig de kookplaat na ieder gebruik om te voorkomen dat voedselresten aanbranden. Het reinigen van opgedroogde en verbrande resten vereist meer inspanning.
• Gebruik een zachte doek of spons met water en een geschikt reinigingsmiddel om dagelijks vuil

te reinigen. Volg het advies van de fabrikant op in verband met reinigingsmiddelen. Wij raden het gebruik van beschermende reinigingsmiddelen aan

• Verwijder overgebleven resten (bv. melk die is overgekookt) met een glaskeramische schraper terwijl de kookplaat nog warm is. Volg het advies van de fabrikant in verband met de schraper.
• Verwijder overgebleven suikerhoudende resten (bv. siroop die is overgekookt) met een glaskeramische schraper terwijl de kookplaat nog warm is. Anders kan het glaskeramische oppervlak beschadigen.
• Verwijder gesmolten plastic met een glaskeramische schraper terwijl de kookplaat nog warm is. Anders kan het glaskeramische oppervlak beschadigen.
• Verwijder kalkvlekken met een kleine hoeveelheid kalkoplossend middel, bv. azijn of citroensap, als de kookplaat is afgekoeld. Daarna even afnemen met een vochtige doek.

• Het is de bedoeling dat de kookplaat in het werkblad wordt gebouwd, boven een keukenelement van 600 mm breedte of meer.
• Indien gemonteerd in brandbaar materiaal, moeten de richtlijnen en normen voor laagspanningsinstallaties en brandbeveiliging strikt worden nageleefd.
• Bij geïnstalleerde eenheden moeten de onderdelen (kunststoffen en fineerhout) worden gemonteerd met hittebestendige lijm (min. 100°C): ongeschikte materialen en lijm kunnen kromtrekken en loskomen.
• Het keukenelement moet voldoende ruimte voor de elektrische aansluitingen van het apparaat mogelijk maken. Hangende keukenelementen boven het apparaat moeten op voldoende afstand worden geinstalleerd om te zorgen voor een comfortabel werkproces.
• Het gebruik van hardhouten decoratieve randen rond het werkblad achter het apparaat is toegestaan, indien de minimumafstand op de afbeeldingen wordt aangehouden.
• De minimumafstand tussen het ingebouwde apparaat en de achterwand staat vermeld op de afbeelding van de installatie van het inbouwapparaat (150 mm voor de zijmuur, 40 mm voor de muur achteraan en minimaal 500 mm voor eventuele kasten erboven).
• Om vloeistoflekken tussen de rand van de kookplaat en het werkblad te voorkomen brengt u de bijgeleverde klevende afdichtingsstrip aan op de gehele buitenrand van de kookplaat vóór de assemblage.

• De draadverbinding dient te worden uitgevoerd door een gespecialiseerd technicus.
• Dit apparaat heeft een Type "Y" -aansluiting en vereist ten minste een netsnoer Type H05VV-F. MONO-FASE, BI-FASE en DRIE-FASE aansluiting: min. tværsnit på ledningerne: 2,5 mm². Externe diameter van de voedingskoord: min. 7 mm - max. 15 mm.
• De aansluitklemmen worden zichtbaar wanneer het deksel van de aansluitdoos is verwijderd.
• Zorg ervoor dat de kenmerken van het elektrische systeem van het huishouden (spanning, maximumvermogen en stroomsterkte) compatibel zijn met die van het apparaat.
• Sluit het apparaat aan zoals weergegeven in het schema (in overeenstemming met de netspanning en de landspecifieke standaardreferentie).
• We raden aan om een netsnoer te gebruiken van 5 x 2.5 mm ^2 H05V2V2-F. Bij gebruik van een netsnoer van 5 x 2,5 mm ^2 H05V2V2-F, moeten de volgende instructies worden opgevolgd: voor driefaseaansluiting, scheid de 2 draden en verwijder de blauwe omhulsels op de grijze draden.

6. VERWIJDERING

- Het symbool op het product of op de verpakking geeft aan dat dit product niet mag worden behandeld als huishoudelijk afval. In plaats daarvan dient het ingeleverd te worden bij een speciaal inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijke schadelijke gevolgen voor het milieu en de volksgezondheid te voorkomen, die veroorzaakt zouden kunnen worden door onjuiste verwerking van dit product als afval. Neem voor meer informatie over het recyclen van dit product contact op met uw plaatselijke gemeentehuis, uw afvalverwerkingsbedrijf of de winkel waar u het product hebt gekocht.

- Het apparaat voldoet aan de richtlijn 2012/19/ EU met betrekking tot de reductie van gevaarlijke stoffen die worden gebruikt in elektrische en elektronische apparaten en afvalverwerking.

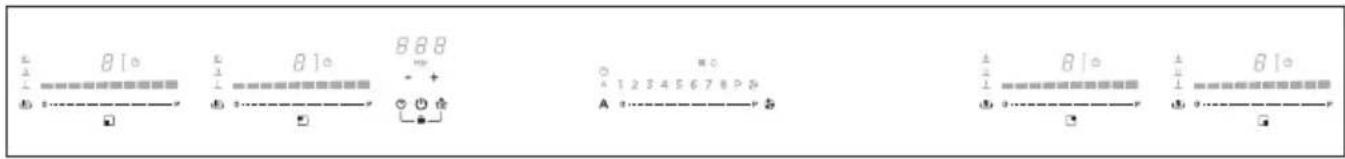

7. BEDIENINGSELEMENTEN

81° 81° 888 + + A 1234567890 B1° B1° B1°

➊	AAN/UIT van de kookplaat/kapDruk om AAN te zetten. Druk opnieuw om UIT te schakelen.
	Wanneer u de kookplaat/afzuigkap aanzet, staat de kap standaard in de automatische modus en de led A gaat branden.Raak de selectiebalk aan (druk erop) om de automatische modus uit te schake en met de afzuigkap in de manuele modus te werken.De led A gaat uit.
➒	Timer inschakelenHoud de knop 5 seconden ingedrukt; de kap wordt in de uitstelmodus gez met een ingestelde vertraging van 15 min.De led van de uitstelindicator op de kap gaat branden ^➉ .Houd de knop opnieuw 5 seconden ingedrukt om de vertraging te deactivere Wanneer de timer klaar is met aftellen, klinkt er een geluidssignaal (gedurende minuten, of tot de aan/uit-knop wordt ingedrukt), terwijl het displayuitschakelt.Het aftellen is niet zichtbaar, het led ^➉ geeft een visuele feedback.
➌➌	Stop&Ga / Oproepen
- +	De timer van de kookzone hoger/lager zetten
	Houd ingedrukt om het vetfilter te resetten.Houd ingedrukt voor de reset van de geurkoolstofffilter.
➌ +➌➌	Toetsenvergrendeling. Raak en ⓞ tegelijkertijd enkele seconden.
o----P	Selectie van afzuigkapventilator.Afzuigsnelheid (power) verhogen/verlagen.
A	Automatische functie in/uitschakelen (de automatische modus is standaard actief).Wanneer de selectiebalk van de afzuigkap aangeraakt (ingedrukt) wordt, wordt de automatische modus gedeactiveerd en werkt de afzuigventilator in handmatige modus.Om de automatische modus terug in te schakelen, dient de eindgebruiker op de knop Ate drukken; de led gaat branden om aan te geven dat de kap in deze modus werkt.
	De kap staat standaard in de afvoermodus.Koolstofffilter inschakelenHoud de knop A op de kap bij de eerste inschakeling 5 seconden ingedrukt.Vanaf dat ogenblik toont de kap wanneer onderhoud van de koolstof(geur) filter nodig is en de led gaat branden.De waarschuwing voor de vetfilter met de led is altijd vrijgegeven.Verzadiging van geurfilter met actieve kool resettenNa de uitvoering van het onderhoud op de filters:houd de knoppen -5 seconden lang ingedrukt - De vetled gaat uit, en het aftellen van de indicator start opnieuw.houd de knop +5 seconden lang ingedrukt - De vetled gaat uit, en het aftellen van de indicator start opnieuw.
P	Instellen van de snelheid INTENSIEF 1Deze snelheid is ingesteld om 10 minuten te duren. Als deze tijd verstreken is, gaat het systeem automatisch terug werken aan de snelheid die eerder was ingesteld.
	Instellen van de snelheid INTENSIEF 2Deze snelheid is ingesteld om 5 minuten te duren. Als deze tijd verstreken is, gaat het systeem automatisch terug werken aan de snelheid die eerder was ingesteld.AAN/UIT van de kookplaat/kapDruk om AAN te zetten. Druk opnieuw om UIT te schakelen.
	Selecteer de kookzone om de onafhankelijke timer in te stellen.
	Dit is een afteltimer, die voor elke kookzone kan worden ingesteld, ook gelijktijdig.Aan het einde van de ingestelde periode worden de kookzones automatisch uitgeschakeld en hoort u een akoestisch signaal.Kookplaattimer inschakelen/instellen:Druk verschillende malen op de toets om de kookzone te kiezen die u wenst in te schakelen. Het betreffende pictogram op de kookzone gaat branden. Wanneer de gewenste kookzone is geselecteerd, regelt u de tijdsduur van de timer:Druk op + om de automatische uitschakeltijd te verhogenDruk op - om de automatische uitschakeltijd te verlagen.
- +	De tijd instellen (plus /minus).
	Stop&Ga / OproepenDeze functie dient om elke functie die op de kookplaat actief is te onderbreken / opnieuw te starten door het kookvermogen op nul te zetten. Druk om in te schakelen, druk opnieuw en schuif de aangeduide schuifknop helemaal van links naar rechts om uit te schakelen.Opmerking: Als na 10 minuten de pauzefunctie niet is uitgeschakeld, wordt de kookplaat automatisch uitgeschakeld.
	Deze functie dient om alle kookplaatinstellingen op te roepen, in geval van toevallige uitschakeling. Inschakeling:- Schakel de kookplaat terug in- Druk binnen de 6 seconden op
	De kookplaat ver/ontgrendelenDient om de instellingen van de kookplaat te blokkeren om onverhoedse wijzigingen te voorkomen, de reeds ingestelde functies blijven geactiveerd. Herhaal de handeling om uit te schakelen.
	Indicator van plaats van de kookzone.

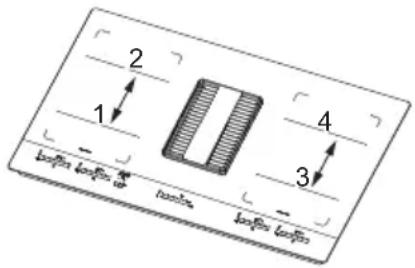

	De kookzones kunnen samen functioneren en een enkele zone vormen met hetzelfde vermogensniveau. Hoofdkookzones vooraan en secundaire kookzones achteraan. Om de Brug-functie in te schakelen: raak tegelijkertijd de 2 staven aan en het symboglaat branden.De selectiebalk van de masterzone staat toe het vermogensniveau te selecteren.Herhaal de inschakelprocedure om de brugfunctie uit te schakelen.
	Selectie van kookzone.Vermogensniveau verhogen/verlagen.
	Extra vermogenvoorziening die 10 minuten lang actief blijft, daarna heeft de temperatuur opnieuw de eerder ingestelde waarde. Raak de selectiebalk aan en scroll en schakel de vermogensbooster in. Het niveau van de vermogensbooster is te zien op het display van de geselecteerde zone met het symbool “P”.
	Inschakeling van temperatuurbeheer. Het display toont .
	Koken / Warmhouden aan 42°C
	Koken / Warmhouden aan 74°C
	Koken / Warmhouden aan 92°C
	Brugzone tussen twee kookzones geactiveerd
	Vermogensbooster ingeschakeld

Hoe functioneren inductiekookplaten?

Inductiekookplaten functioneren aanzienlijk anders dan conventionele of vaste kookplaten. De inductiespoel onder de glaskeramische plaat creëert een magnetisch veld dat snel wisselt en de magnetiseerbare laag van het kookgerei rechtstreeks verwarmt. De glaskeramische plaat wordt uitsluitend verwarmd door de pan(nen). Als het kookgerei wordt verwijderd van de kookzone, wordt de stroomtoevoer ook onmiddellijk onderbroken.

Pandetectie

Elke kookzone is uitgerust met pandetectie. De pandetectie herkent het kookgerei met een magnetiseerbare laag, die geschikt is voor inductiekookplaten.

Als het kookgerei tijdens de werking wordt verwijderd of ongeschikte pannen worden gebruikt, knippert het display naast de staafindicator met

Indien er tijdens de pandetectietijd van 10 seconden geen kookgerei op de kookzone wordt geplaatst:

• De kookzone schakelt na 10 seconden automatisch uit.
• Het display van elke kookzone vermeldt

Kookgerei

Geschikt kookgerei

Uitsluitend kookgerei met een volledig magnetiseerbare laag is geschikt voor koken op de inductiekookplaat.

De magneet hecht aan elk punt van de gehele laag van het kookgerei.

Kookgerei geschikt voor gebruik bij inductiekoken

Kookgerei dat op de inductiekookplaat wordt gebruikt moet van metaal zijn, over magnetische eigenschappen beschikken en een voldoend grote bodem hebben.

Geschikt kookgerei:

• Geëmailleerd stalen kookgerei met een dikke bodem.
• Gietijzeren kookgerei met een geëmailleerde bodem.
• Kookgerei van meerlaags roestvast staal, ferritisch roestvast staal en aluminium met een speciale bodem.

• Koper, roestvast staal, aluminium, vuurvast glas, hout, kookgerei van keramiek en aardewerk.
• Om te zien of de pan geschikt is, houdt u een magneet dichtbij de bodem: als hij wordt aangetrokken, is de pan geschikt voor inductiekoken. Als u geen magneet hebt, kunt u een klein beetje water in

de pan doen, deze op een kookzone plaatsen en de kookzone inschakelen. Als het symboop het display verschijnt, betekent het dat de pan niet geschikt is.

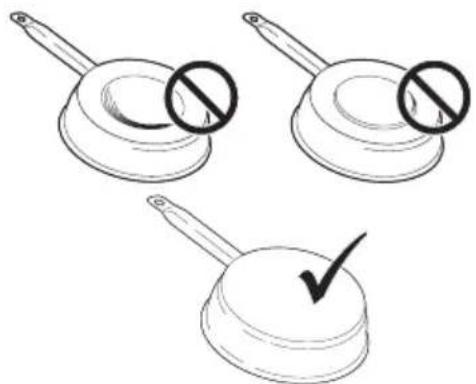

Opmerking: gebruik alleen kookgerei met een volmaakt vlakke bodem en dat geschikt is voor inductiekookzones. Het gebruik van kookgerei met een onregelmatige bodem kan de efficiëntie van het verwarmingssysteem in gevaar brengen en kan verhinderen dat het kookgerei op de kookzone wordt gedetecteerd.

Geluid tijdens koken

Kookgerei kan tijdens het koken geluid maken. Dit geeft geen storing aan noch heeft het op enige wijze invloed op het functioneren van het apparaat. Het geluid is afhankelijk van het gebruikte kookgerei. Als het geluid aanzienlijke storing veroorzaakt, kan het raadzaam zijn om een andere pan te gebruiken.

Advies voor energiebesparing

- De diameter van de bodem van de pan moet overeenkomen met de diameter van de kookzone.

ENERGY SAVING ENERGY SAVING ENERGY SAVING

• Wanneer u een pan koopt, controleer dan of de aangegeven diameter gaat over de diameter van de bodem of van de deksel van de pan, omdat het deksel bijna altijd groter is dan de bodem.
• Wanneer u maaltijden bereidt met lange kooktijden, kunt u tijd en energie besparen met het gebruik van een hogedrukpan, waardoor het ook mogelijk is om de vitamines in het voedsel te behouden.
• Zorg ervoor dat de hogedrukpan genoeg vloeistof bevat. Wanneer de pan niet voldoende vloeistof bevat en te heet wordt, kan dit schade aan zowel de hogedrukpan als aan de kookzone veroorzaken.
• Sluit, voor zover mogelijk, de pan dan altijd met een geschikte deksel.
• Kies een pan die geschikt is voor de hoeveelheid te koken voedsel. Een grote, halflege pan leidt tot energieverspilling.

Kookzone Panbodem Opmerkingen
	∅ Min.(aanbevolen)	∅ Max.(aanbevolen)
184 mm × 220 mm(enkelvoudig)	145 mm 180 mm
380 mm × 220 mm(dubbel)	110 mm 245 mm	met brugfunctie

Normale geluiden tijdens gebruik van de kookpannes. Het geluid stopt of wordt zwakker wanneer Inductietechnologie is gebaseerd op het opwek- het warmteniveau wordt verminderd.

ken van elektromagnetische velden. Deze kunnen direct in de bodem van het kookgerei hitte opwekken. Ketels en pannen kunnen allerlei geluiden maken of trillingen genereren afhankelijk van de manier waarop ze zijn gemaakt.

Deze geluiden worden als volgt beschreven:

Laag gebrom (als een transformator)

Dit geluid wordt gemaakt als op een hoog warmtevermogen wordt gekookt. Het is gebaseerd op de hoeveelheid energie die van de kookplaat naar het kookgerei wordt overgedragen. Het geluid stopt of wordt zwakker wanneer het warmteniveau wordt verminderd.

Zacht gefluit

Dit geluid wordt geproduceerd wanneer de kook- pan leeg is. Het stopt zodra water of voedsel in de kookpan wordt gedaan.

Gekraak

Dit geluid treedt op bij kookgerei dat uit verschillende in lagen op elkaar aangebrachte materialen bestaat. Het wordt veroorzaakt door de trillingen van de oppervlakken waar verschillende materialen elkaar raken. Het geluid treedt op in het kookgerei en kan variëren, afhankelijk van de hoeveelheid en de methode van toebereiden van het voedsel.

Luid gefluit

Het geluid treedt op bij kookgerei dat uit verschillende in lagen op elkaar aangebrachte materialen bestaat, en wanneer het bovendien wordt gebruikt bij maximaal vermogen en ook op twee kookzo-

Ventilatorgeruis

Voor een goede werking van het elektronische systeem is het nodig dat de temperatuur van de kookplaat wordt geregeld. Hiervoor is de kookplaat voorzien van een koelventilator, die wordt geactiveerd om de temperatuur van het elektronische systeem te verlagen en te regelen. De ventilator kan ook blijven draaien nadat het toestel is uitgeschakeld als de gedetecteerde temperatuur van de kookplaat na uitschakeling nog te hoog is.

Ritmische geluiden die doen denken aan het tikken van een klok

Dit geluid treedt alleen op wanneer ten minste drie kookzones in werking zijn en verdwijnt of wordt zachter wanneer er een paar worden uitgeschakeld.

De beschreven geluiden zijn normaal voor de beschreven inductietechnologie, dit zijn geen storingen.

Apparaat inschakelen

Druk één seconde op om het apparaat in te schakelen.

• „0“ knippert op alle stroomniveaudisplays.
• Als er verder niets wordt ingevoerd, schakelt het apparaat na 10 seconden om veiligheidsredenen automatisch uit.

Een kookzone inschakelen

Druk op „0“ naast de staafindicator van de kookzone en veeg die naar het gewenste stroomniveau.

Stroomniveau	Kookmethode Toepassing
1 Smelten, rustig opwarmen Boter, chocola, gelatine, sauzen
2 Smelten, rustig opwarmen Boter, chocola, gelatine, sauzen
3 Opwarmen Rijst
4 Doorkoken, reduceren, stoven Groente, aardappelen, sauzen, fruit, vis
5 Doorkoken, reduceren, stoven Groente, aardappelen, sauzen, fruit, vis
6 Doorkoken, smoren Pasta, soep, gesmoord vlees
7 Rustig bakken Rosti (geraspte gebakken aardappel), omeletten, gepaneerd gebakken voedsel, worsten
8 Braden, frituren Vlees, patat (aardappelen)
9 Snelbraden Biefstuk
P Snel opwarmen Kokend water

Temp. niveau	Kookmethode	Toepassing
1	Smelten	Boter, chocola of honing smelten op ca. 42°C
2	Warmhouden	Sauzen, houdt voedsel gereed voor serveren op ca. 74°C
3	Lage kookstand	Keep ready-cooked food warm at around 92°C

Een kookzone uitschakelen

Druk „0“ op de staafindicator.

- Als er verder niets wordt ingevoerd en de andere kookplaten zijn uitgeschakeld, schakelt het apparaat na 10 seconden automatisch uit.

Kookplaat uitschakelen

Druk een paar seconden op om de kookplaat uit te schakelen.

- Als er verder niets wordt ingevoerd op het display en alle kookplaten zijn uitgeschakeld, schakelt het apparaat na 10 seconden automatisch uit.

Warmte-indicator

Nadat een kookzone uitgeschakeld is en nog heet is, blijft een "H" op het paneel oplichten zolang er risico op brandwonden bestaat.

Ontdooien, warmthouden en lage kookstand

Met de ontdooifunctie kunt u voedsel ontdooien en boter, chocola of honing zachtjes laten smelten.

De warmhoudfunctie houdt bereide maaltijden warm op ca. 74°C.

De lage kookstand houdt bereide maaltijden warm op ca. 92°C. In de lage kookstand kunt u op lage temperaturen koken om de voedingswaarde van voedsel te behouden.

• Selecteer de kookzone door naast de staafindicator van de kookzone op „0“ te drukken.
• Druk één keer op 📊.
• Druk nogmaals op 📄 om de functie „Smelten“ (ontdooien) te selecteren.

verschijnt.

• Druk nogmaals op 📄 om de functie „Warmhouden“ te selecteren.
  verschijnt.
• Druk nogmaals op 📊 om de functie „Lage kookstand“ te selecteren.
  山 verschijnt.

PowerPlus-instelling

Alle kookzones zijn uitgerust met de PowerPlus-booster.

Als PowerPlus is ingeschakeld, werkt de gekozen kookzone 10 minuten op een extra hoge stand. PowerPlus kan bijvoorbeeld worden gebruikt om heel snel een grote hoeveelheid water op te warmen.

• Veeg op de staafindicator tot een „P“ op het display verschijnt.
• Om PowerPlus te beëindigen moet u op de staafindicator terugvegen naar het gewenste niveau.

Timer

Als de timer is ingesteld, schakelt de kookzone na een ingestelde tijd tussen 1 min. en 1 u. 59 min. uit.

Timer instellen

• Apparaat ingeschakeld
• Kookplaat ingesteld
• Druk op ⏻

- „00“wordt midden op het display weergegeven.

- Druk op+om de timerduur te verhogen, druk om de tijd te verlagen.

Als u + de eerste keer indrukt, licht een „1“ in het display op.

Timer wijzigen

• Timerinstelling
• Druk op ⏻
• Druk op de actieve kookzone van de timer die u wilt wijzigen.
• Wijzig de timerduur via + en - .

Brugfunctie

De brugfunctie zorgt ervoor dat twee afzonderlijke kookzones kunnen worden ingeschakeld om samen te worden aangepast.

- Druk op de staafindicatoren van de twee kookzones.

- Het display naast de twee zones vermeldt „[“ aan één kant en „]“ aan de andere kant.

Als een van de kookzones al aanstaat wanneer de brugfunctie wordt ingeschakeld, worden het stroomniveau en de werkingstijd van deze kookzone op beide zones toegepast. Als beide kookzones al aanstaan, worden de werkingstijden in de stroomniveaudisplays hersteld.

Indien de brugfunctie niet mogelijk is, stel dan de boost-snelheid in.

Kinderbeveiliging

• Apparaat ingeschakeld
• Raak 10n tegelijkertijd enkele seconden aan tot men een geluidssignaal hoort.

Het display wordt afgesloten. Als het display op deze manier wordt afgesloten, zal de sluit-functie bij het opnieuw inschakelen van de kookplaat nog steeds actief zijn.

- Om het kinderslot te deactiveren, druk tegelijkertijd op ten gedurende enkele seconden.

Opwarmfunctie

Deze functie wordt gebruikt om een pan te verwarmen tot het maximale vermogen alvorens verder te gaan met de bereiding op een geselecteerde stand. Het tijdsinterval waarin de kookzone op het maximale vermogen wordt gehouden, is afhankelijk van de uiteindelijk ingestelde kookstand. Zie de tabel:

Vermogensstand . Timer
1 48 seconden
2 144 seconden
3 230 seconden
4 312 seconden
5 408 seconden
6 120 seconden
7 168 seconden
8 216 seconden
9	niet beschikbaar
P	niet beschikbaar

Houd de geselecteerde waarde (van 1 tot 8) op de vermogensbalk 3 seconden lang ingedrukt om de geselecteerde kookzone in te schakelen, terwijl er een pan op de kookplaat staat. Het display van de bijbehorende kookzone toont 'A'.

U kunt de kookstand verhogen, maar het verlagen ervan schakelt de functie uit.

De functie kan ook worden uitgeschakeld door de toets van de betreffende kookzone 3 seconden lang aan te raken en vast te houden.

MODEL	GALILEO HE BK GLASS NG A83
Max Totaal Vermogen	7,620 kW

Foutcodes
Foutcode	Omschrijving	Mogelijke oorzaak van de fout	Oplossing
ER 03 en continue toon	Continue activering van de sensor; Touch Control schakelt uit na 10 sec	Water of kookgerei op het glas boven de sensoren van de Touch Control	Maak het bedieningsoppervlak schoon, verwijder voorwerpen van de sensoren.
ER20 Fout flashgeheugen - Touch Control		μC- defect Vervang de Touch Control	Control
ER22 Evaluatie knop defect, UI schakelt uit na 3,5-7,5 sec		Kortsluiting of open circuit in de omgeving van de knopsensorkring	Vervang de Touch Control
ER31 Foutieve configuratiedata of afwijking tussen generator en Touch Control		Er is een nieuwe configuratie vereist van de inductiegenerator	Nieuwe configuratie (menu 'Service')
ER36 NTC-waarde defect op Touch Control; UI schakelt uit		Kortsluiting of open circuit van de NTC	Vervang de Touch Control
ER47 Communicatiefout tussen Touch Control en inductie		Geen of foutieve LIN-communicatie! (Slave does not answer to request of master)	Aansluitkabel niet goed bevestigd of defect.
U400 Continue toon Voedingsspanning aan de ingang te hoog		Kookplaat verkeerd aangesloten	Corrigeer aansluiting voedingsspanning
E/2 Te hoge temperatuur van het inductie-element		Overbelasting van kookplaat of kookgerei leeg gekookt	Laat het systeem afkoelen.
E/A Fout op de voedingsprintplaat Defecte component Vervang de voedingsprintplaat
E/6 Fout op de voedingsprintplaat No power supply or error on power board			1. controleer bedrading2. controleer filterprintplaat3. vervang voedingsprintplaat
E/8 Foutief ventilatortoerental Fout op ventilator links of rechts			Luchtuitlaat geblokkeerd, bijvoorbeeld door papier Defecte ventilator vervangen
E/9 Defecte temperatuursensor op inductor			Vervang inductor Vervang voedingsprintplaat

8. ONDERHOUD EN REPARATIE

• Zorg ervoor dat het onderhoud van elektrische componenten uitsluitend wordt uitgevoerd door de fabrikant of klantenservice.
• Zorg ervoor dat beschadigde kabels uitsluitend door de fabrikant of klantenservice worden gerepareerd.

Als u contact opneemt met de klantenservice, moet u de volgende gegevens opgeven:

• soort storing
• het model (Art./Cod.)
• serienummer (S.N.)

Deze informatie staat op het typeplaatje. Het typeplaatje is op de onderkant geplaatst.

Productidentificatie

Type: 4300

Model: GALILEO HE BK GLASS NG A83

Bekijk het typeplaatje aan de onderkant van het product.

De fabrikant voert continu productverbeteringen uit. Daarom kunnen de tekst en afbeeldingen in deze handleiding zonder kennisgeving zijn gewijzigd.

Meer technische gegevens zijn beschikbaar op www.faberspa.com

2 1 4 3 Lanfin Llanfin up Lanfin Lanfin Llanfin

VERMOGENSREGELINGSFUNCTIE

Dit product is voorzien van een elektronisch bestuurde vermogensregelingsfunctie.

Deze functie regelt de afgifte het maximale vermogen van 3700 W tussen de in de gecombineerde modus gebruikte kookzones (1+2 en 3+4), waardoor de vermogensverdeling wordt geoptimaliseerd en overbelasting van het systeem wordt voorkomen. De functie verdeelt het maximaal beschikbare vermogen over de kookzones die in de gecombineerde modus worden gebruikt. Zie illustratie. De functie vermindert het vermogen van de andere kookzone die in de gecombineerde modus werkt zo nodig (de laatste bediening krijgt de hoogste prioriteit).

Bijvoorbeeld:

Als voor kookzone 1 de extra vermogensstand (boost) (P) is geselecteerd, kan kookzone 2 niet tegelijkertijd vermogensstand 5 overschrijden.

GALILEO HE BK GLASS NG A83

2 1 4 3 Lanlon Llanlon on Lanlon Llanlon

1,2 Flexibele kookzone 1 + 2 Gebrugd: 1,2 Flexibele kookzone 3 + 4 Gebrugd:

Parameter Waarde	Afmetingen (mm)
Werkafmetingen - 830 × 520	(B x D)
Netspanning / frequentie 220-	240 V, 50 Hz; 220 V, 60 Hz3N~ / 2N~ 380-415 V, 50 Hz;3N~ / 2N~ 380 V, 60 Hz
Vermogen en waarden verwarmingselement
Kookzone 1,2,3,4 21000 W; P	Powerboost: 3700 W 230 x 210
Flexibele kookzone1+2, 3+4	3700 W 460 x 210

Parameter Symbol	Waarde Maateenheid
Gewicht M 26 / 19 kg
Aantal kookzones		4
Warmtebron		inductie

DA

1. OPLYSNINGER OM SIKKERHED
