Produkttype	Induktionskogesektion med integreret emhætte
Mærke / Model	Faber GALILEO HE BK glass NG A83
Mål (L x D)	830 x 520 mm
Nettovægt / bruttovægt	19 kg / 26 kg
Antal kogezoner	4 (heraf 2 fleksible zoner)
Varmekilde	Induktion
Strømforsyning	220-240 V, 50/60 Hz ; 380-415 V trefaset muligt
Maksimal total effekt	7,620 kW
Effekt pr. zone (standard / boost)	2100 W / 3700 W (fleksible zoner op til 3700 W)
Tilberedningsfunktioner	PowerPlus (boost 10 min), hurtigkogning, optøning, hold varm (74°C), langsom kogning (92°C), uafhængig timer pr. zone, zonekobling, Stop&Go, børnesikring
Emhættefunktioner	Automatisk tilstand, 9 hastigheder + 2 intensive, timer 15 min, aktivt kulfilter (manuel aktivering), indikator for filtermætning
Sikkerhed	Indikator for restvarme, automatisk slukning efter 10 s uden gryde, grydedetektion, børnesikring, sikkerhedsslutning ved revne
Rengøring og vedligeholdelse	Daglig rengøring med blød klud; fedtfiltre der kan vaskes i opvaskemaskine hver 2. måned; regenrerbart kulfilter; brug ikke damprenser eller skurepuder
Reparerbarhed	Fejlkoder (ER03, ER20 osv.); komponentudskiftning kun af producent eller autoriseret service; reservedele tilgængelige efter anmodning
Medfølgende tilbehør	Kanttætningsbånd, monteringssæt, fedtfiltre, brugsanvisning

Ofte stillede spørgsmål - GALILEO HE BK glass NG A83 FABER

Hvilke typer gryder er kompatible med induktionskogning ?

Brug udelukkende gryder med magnetiserbar bund (emaljeret stål, støbejern, ferritisk rustfrit stål). Kontroller med en magnet: hvis den sidder fast, er gryden egnet. Gryder i kobber, aluminium, glas eller keramik er ikke egnede.

Hvordan rengør man keramisk glasoverflade uden at beskadige den ?

Rengør efter hver brug med en blød klud og et egnet rengøringsmiddel. Til indbrændte rester skal du bruge en keramisk glasskraber, når pladen stadig er lun. Brug aldrig damprenser, skurepulver eller slibende svampe.

Hvad gør man ved fejlkode ER03 ?

Koden ER03 angiver en kontinuerlig aktivering af en tryksensor. Rengør betjeningsfladen og fjern eventuelle genstande (vand, gryde) der er placeret på den. Hvis problemet fortsætter, kontakt service.

Hvordan aktiveres PowerPlus (boost) funktionen ?

Vælg kogezonen, og før derefter fingeren over skyderen, indtil bogstavet P vises. Zonen kører med maksimal effekt i 10 minutter og vender derefter automatisk tilbage til det forrige niveau.

Hvor ofte skal fedtfiltrene rengøres ?

Fedtfiltrene skal rengøres hver 2. måned (eller oftere ved intensiv brug). De kan vaskes i opvaskemaskine. Rengør ikke grillene i opvaskemaskinen.

Hvordan nulstiller man indikatoren for mætning af kulfilteret ?

Efter vedligeholdelse af kulfilteret skal du holde knappen + nede i 5 sekunder, indtil lugtfilterets indikatorlampe slukkes. Nedtællingen genstartes.

Emhætten laver en blæserlyd selv efter slukning, er det normalt ?

Ja, det er normalt. Køleblæseren fortsætter med at køre efter slukning, hvis den indre temperatur stadig er høj. Den stopper automatisk, når den er kølet ned.

Hvad er den minimale afstand, der skal overholdes over kogesektionen ?

Den minimale afstand mellem kogesektionen og enhver overskabsboks er 500 mm. Til sidevægge, afsæt 150 mm; til bagvæg, 40 mm.

Hvordan fungerer zonekoblingsfunktionen ?

Zonekobling gør det muligt at kombinere to kogezoner til én stor ensartet zone. Aktivér den ved at trykke samtidigt på skyderne for de to zoner; symbolerne [ og ] vises. Du kan derefter indstille samme effektniveau for hele området.

Hvor finder man apparatets serienummer og model ?

Disse oplysninger findes på typeskiltet under apparatet. Notér fejltypen, modellen (Art./Cod.) og serienummeret (S.N.) før du kontakter kundeservice.

BRUGSANVISNING GALILEO HE BK glass NG A83 FABER

Læs venligst denne vejledning før installation og brug af apparatet af hensyn til korrekt funktion og sikkerheden. Disse instruktioner skal altid følge apparatet, også i tilfælde af videresalg eller flytning. Brugerne skal kende apparatets funktion og sikkerhedsanordninger uden undtagelser. Disse kogepladers induktionssystem overholder kravene i EMC-standarderne og i EMF-direktivet og bør ikke forstyrre andre elektroniske apparater. Brugere af pacemaker til hjertet eller andre elektroniske implantater bør rådføre sig med deres læge, eller med fabrikanten af de pågældende implantater, om hvorvidt disse apparater er tilstrækkelig modstandsdygtige over for forstyrrelser. Kontroller at netspændingen svarer til spændingen angivet på ydelsesskiltet internt i produktet. Den faste ledningsføring skal udstyres med en afbryder i overensstemmelse med reglerne for ledningsføringer. Kontroller at netspændingsforsyningen sikrer passende jordforbindelse for apparater i Klasse I. Forbind aftrækket til udstrømningskanalen vha. et egnet rør. Læs venligst om tilbehøret, der kan købes, vist i vejledningen til installation (hvis det drejer sig om et rundt rør: minimumsdiameter 120 mm). Kanalens vej skal være så kort som muligt. Forbind produktet til elnettet vha. en alpolet afbryderkontakt. Reglementer vedrørende udstrømning af luft skal overholdes.

Ledninger skal forbindes af en specialuddannet tekniker. Læs venligst kapitlet ELEKTRISK FORBINDELSE, før den pågældende forbindelse udføres. På apparater med forsyningskabel skal placeringen af terminalerne, eller længden på ledningerne mellem kablets forankring og terminalerne, være af en sådan type, at de strømførende ledninger bliver spændt før jordledningen, hvis kablet glider ud af kabelforankringen.

Fabrikanten kan ikke drages

til ansvar for nogen form for beskadigelse forårsaget af uegnet eller forkert installation.

Kontroller at netspændingen

svarer til spændingen angivet på ydelsesskiltet internt i produktet. Den faste ledningsføring skal udstyres med en afbryder i overensstemmelse med reglerne for ledningsføringer.

Kontroller at netspændingsforsyningen sikrer passende jordforbindelse for apparater i Klasse I.

Forbind aftrækket til udstrømningskanalen vha. et egnet rør.

Læs venligst om tilbehøret, der kan købes, vist i vejledningen til installation (hvis det drejer sig om et rundt rør: minimumsdiameter 120 mm). Kanalens vej skal være så kort som muligt. Forbind produktet til elnettet vha. en alpolet afbryderkontakt.

Reglementer vedrørende udstrømning af luft skal overholdes.

• Aftrækket må ikke forbindes til udstrømningskanaler der leder forbrændingsrøg (kedler, ildsteder, etc.).
• Hvis aftrækket anvendes sammen med ikke-elektriske apparater (fx. apparater til forbrænding

raf gas), skal man sikre passende udluftning af lokalet for at undgå tilbagestrømning af udstødningsgas. Når tilberedningsapparatet anvendes sammen med apparater, der forsynes med energi, som ikke er elektrisk, må det negative tryk i lokalet ikke overstige 0,04 mbar for at undgå, at tilberedningsapparatet trækker røg tilbage til lokalet.

Luften må ikke udledes i en kanal, der anvendes til udstødningsrøg fra apparater, der forbrænder gas eller andre brændstoffer. - Hvis forsyningskablet er beskadiget, skal det straks udskiftes af fabrikanten eller af et servicecenter eller af en tilsvarende kvalificeret tekniker for at undgå fare. - Forbind stikket til et strømudtag i overensstemmelse med de gældende regler, anbragt på et let tilgængeligt sted. - Det er vigtigt at overholde de gældende regler fra de lokale myndigheder, hvad angår de tekniske forhold og sikkerhedstiltag, der anvendes til udledning af røg. Apparatet må betjenes af børn på 8 år og derover samt af personer, der er fysisk, sensorisk eller mentalt handicappede, hvis de er under opsyn eller har fået instruktion i sikker brug af apparatet og forstår de involverede farer. Børn må ikke lege med apparatet. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.

ADVARSEL: Fjern beskyttelsesfolien, før apparatet installeres.

- Anvend kun skruer og små dele, der følger med apparatet.

ADVARSEL: Manglende installation af skruerne eller fæsteanordningen i overensstemmelse med disse anvisninger kan medføre elektriske farer.

- Se aldrig direkte på lyset ved hjælp af optiske anordninger (kikkerter, forstørrelsesglas osv.).

- Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.

- Der skal holdes øje med børn for at sikre, at de ikke leger med apparatet (brandfare). Læs venligst afsnittet Pleje og Rengøring.

- Apparatet må ikke betjenes af personer (inklusive børn) med nedsat fysisk, sensorisk eller mental kapacitet, eller som mangler erfaring og viden, medmindre de er under opsyn eller har fået instruktion i sikker brug af apparatet og forstår de involverede farer.

ADVARSEL: Apparatet og dets tilgængelige dele bliver varme under brug.

Der bør udvises forsigtighed for at undgå at røre apparatets opvarmede dele.

Børn under 8 år skal holdes væk, medmindre de er under konstant opsyn.

- Rengør og/eller udskift filtrene efter den anførte tidsperiode (brandfare). Læs venligst afsnittet Pleje og Rengøring.

afsnittet Pleje og Rengøring.

- Sørg for passende udluftning af lokalet, når apparatet benyttes samtidig med apparater, der forbrænder gas eller andre brændstoffer (gælder ikke for apparater, der kun udleder luft i rummet). ADVARSEL: Risiko for brand: Opbevar ikke genstande på kogesektionerne.

leder luften tilbage i lokalet).

- ADVARSEL: Hvis overfladen er revnet, skal apparatet slukkes for at undgå risikoen for elektrisk stød. - Tænd aldrig for en betjeningsanordning, hvis overfladen er revnet, eller hvis materialet er beskadiget i dybden.

- Rør aldrig ved apparatet med våde legemsdele.

- Anvend ikke damprensere til rengøring af produktet.

- Anbring ikke metalgenstande så som knive, gafler, skeer eller låg på overfladerne på kogesektionen, da de kan blive varme.

- Efter endt tilberedning skal der slukkes for kogesektionen ved hjælp af den tilhørende betjeningsknap. Stol ikke på grydedetektoren.

- ADVARSEL: En kogesektion skal altid være under opsyn ved tilberedning af retter med brug af fedtstof eller olie, da det kan være farligt og kan medføre brand. Prøv ALDRIG på at slukke en brand med vand. Sluk i stedet for apparatet og dæk derefter flammer med f.eks. et låg eller et brandtæppe.

- PAS PÅ: Tilberedningsprocessen skal overvåges. En kortvarig madlavningsproces skal overvåges hele tiden.

- Apparatet er ikke beregnet til at blive startet ved hjælp

- Sørg for at apparatet installeres på en måde, der sikrer afbrydelse fra elforsyningen med en afstand mellem kontaktåbningen på mindst 3 mm, som sørger for fuldstændig afbrydelse under forhold med kategori III overspænding.

- Sørg for at apparatet ikke udsættes for vind- og vejrforhold (regn, sollys). - Sørg for at ventilation af apparatet stemmer overens med instruktionerne fra fabrikanten.

2. BRUG

- Aftrækket er kun designet til almindelig husholdningsbrug med henblik på fjernelse af køkkenlugt. Anvend aldrig apparatet til andre formål end dem, hvortil det er udviklet.

- Overvåg friturekogning vedvarende: overophedet olie kan bryde i brand.

- Betjen aldrig apparatet vha. en ekstern tidsindstillet kontakt eller vha. en separat fjernbetjening.

- Apparatet må ikke installeres bag en dekorativ dør for at undgå overopvarmning.

- Undgå at beskadige apparatet. Kravl aldrig op på apparatet.

- Anbring aldrig varme gryder eller pander på rammen for ikke at beskadige silikonefyldningen.

- Skær eller tilbered aldrig mad på

overfladen, og undgå at tabe hårde genstande. Slæb aldrig pander eller gryder hen over overfladen.

3. PLEJE OG RENGØRING

• Lugtfilteret med aktivt kul kan regenereres. Følg venligst instruktionerne, der følger med selve sættet, både med hensyn til metoden til regenerering og intervallerne for udskiftning.

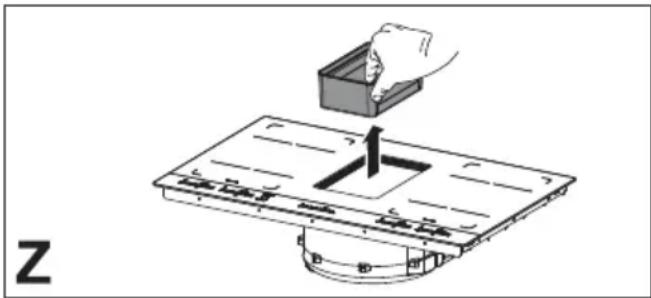

• Fedtfiltre Z: Filtrene skal rengøres hver 2. måned ved brug, eller hyppigere ved intensiv brug, og kan vaskes i opvaskemaskinen. Rengør ikke gitre i opvaskemaskinen.

• Brug aldrig skuresvampe, ståluld, saltsyre eller andre produkter, der kan ridse eller markere overfladen.
• Levnedmidler, som ved et uheld ender på eller sætter sig fast på overfladen af kogefeltets funktionelle eller æstetiske elementer, må ikke indtages.

Rengøring af apparatet

• Rengør kogepladen efter hver brug for at undgå, at madrester brænder fast. Det er sværere at rengøre indtørret og fastbrændt snavs.
• Brug en blød klud eller svamp med vand og et velegnet rengøringsmiddel til at rengøre hverdagssnavs. Følg producentens råd med hensyn til rengøringsmidlerne. Vi anbefaler, at du anvender beskyttende rengøringsmidler.
• Fjern snavs, der sidder godt fast, f.eks. mælk, der er kogt over, med en glaskeramisk skraber, mens kogepladen stadig er varm. Følg producentens råd med hensyn til brug af skraberen.
• Fjern sukkerholdige madvarer, f.eks. marmelade, der er kogt over, med en glaskeramisk skraber, mens kogepladen stadig er varm. Ellers kan det beskadige den glaskeramiske overflade.
• Fjern smeltet plastik med en glaskeramisk skraber, mens kogepladen stadig er varm. Ellers kan det beskadige den glaskeramiske overflade.
• Fjern kalkpletter vha. en lille mængde kalkopløsende middel, f.eks. eddike eller citronsaft, når kogepladen er kølet ned. Rengør herefter med en fugtig klud.

4. KRAV TIL SKAB

• Kogepladen er beregnet til indbygning i køkkenpladen over et køkkenelement med en bredde på 600 mm eller mere.
• Ved montering i brandbart materiale skal retningslinjer og standarder for lavspændingsinstallationer og til brandsikring overholdes nøje.
• Til indbyggede elementer skal komponenterne (plastmaterialer og fineret træ) samles med varmebestandig lim (min. 100 °C). Brug af uegnede materialer og klæbemateriale kan føre til, at materialer slår sig eller kommer fra hinanden.
• Køkkenelementet skal have tilstrækkelig plads til apparatets elektriske forbindelser. Overskabe over apparatet skal monteres i en afstand, der giver nok plads til en komfortabel arbejdsplads.
• Det er tilladt at anvende dekorative kanter i hårdt træ omkring køkkenbordet bag apparatet, hvis en minimumsafstand, som angivet på tegningerne, overholdes.
• Minimumsafstanden mellem det indbyggede apparat og bagvæggen er angivet på tegningen til montering af indbygningsapparatet (150 mm for sidevæggen, 40 mm for bagvæg og 500 mm minimum for kabinetter ovenover).
• Med henblik på at undgå lækage af væsker mellem kanten af kogepladen og køkkenbordpladen, skal man anbringe den medfølgende tætning langs hele kogepladens yderkant før montering.

5. ELEKTRISK FORBINDELSE

• Ledninger skal forbindes af en specialuddannet tekniker.
• Dette apparat har Type "Y" tilslutning og kræver mindst et elforsyningskabel af Typen H05VV-F. ETFASET, TOFASET og TREFASET forbindelse: Ire Ekstern diameter på forsyningskablet:
• Terminalerne til forbindelse kan ses efter fjernelse af dækslet på forbindelseskassen.
• Sørg for at egenskaberne for hjemmets elektriske system (spænding, max. effekt og strøm) passer til apparatet.
• Forbind apparatet som vist på diagrammet (i overensstemmelse med netspændingen og de gældende nationale standarder).
• Vi anbefaler brug af elforsyningskabel 5 x 2,5 mm² H05V2V2-F. Ved brug af elforsyningskabel 5 x 2,5 mm² H05V2V2-F, skal nedenstående instruktioner følges: ved trefaset forbindelse skal de 2 ledninger adskilles og de blå kapper skal fjernes fra grå ledninger.

6. BORTSKAFFELSE

• Symbolet ✉ på produktet eller på emballagen angiver, at det pågældende produkt ikke må behandles som husholdningsaffald. Det skal i stedet afleveres på en genbrugsstation for elektrisk og elektronisk udstyr. Ved at sikre at dette produkt bliver skrottet korrekt, hjælper du med til at forhindre potentielle, negative konsekvenser for miljøet og folkesundheden, der kunne opstå gennem uhensigtsmæssig bortskaffelse af dette produkt. For yderligere oplysninger om genbrug af dette produkt, bedes du kontakt de lokale myndigheder, renovationsselskabet eller den butik, hvor apparatet blev købt.

- Apparatet er i overensstemmelse med Direktivet 2012/19/EU vedrørende reduktion af farlige stoffer anvendt i elektriske og elektroniske apparater og bortskaffelse af affald.

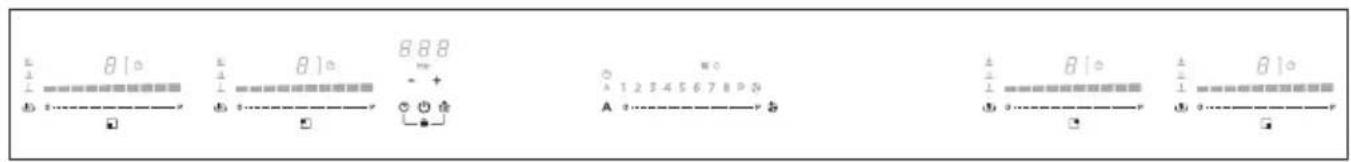

7. KONTROLKNAPPER

➊	ON/OFF af kogepladen/emhættenTryk på ON. Tryk igen for at skifte til OFF.
	Som standardindstilling vil emhætten være i automatisk tilstand ved tænding af koge-pladen/aftrækket og lysdioden A tændes.Rør (tryk på) vælgelinjen for at deaktivere den automatiske tilstand og lade aftræks-blæseren arbejde i manuel tilstand.Lysdioden A vil slukke.
➒	Aktivering af TimerTryk på knappen og hold den nedtrykket i 5 sekunder, hvorefter emhætten vil være i den forsinkede tilstand med en forindstillet timer på 15 min.Lysdioden til angivelse af forsinkelsen vil tænde på emhætten➊.Tryk på knappen igen og hold den nedtrykket i 5 sekunder for at afbryde forsinkelsen.Når timeren har afsluttet nedtællingen, udsendes et lydsignal(i 2 minutter, eller det standses ved tryk på On/Off knappen), og displayet➌slukkes.Nedtællingen kan ikke ses og lysdioden vil være den eneste angivelse➌.
➌	Stop&Go / Tilbagekald
- +	Øgning/Sænkning af timeren for kogezonen
	Tryk og hold nedtrykket for at tilbagestille fedtfilteretTryk og hold nedtrykket for at tilbagestille lugtfilteret med aktivt kul
➌+Panellås.	Tryk på i et på sekunder.

o----P	Valg af aftræksblæser ∅gning/Sænkning af aftrækshastighed (effekt)
A	Aktivering/Deaktivering af den automatiske funktion (den automatiske tilstand er aktiv som standardindstilling).Når vælgelinjen på emhætten berøres (trykkes), vil den automatiske funktionstilstand blive afbrudt og aftræksblæseren vil arbejde i manuel tilstand.For at tilslutte den automatiske tilstand igen, skal man trykke på knappen Ahvorefter lysdioden vil tænde til angivelse af, at emhætten fungerer i den pågældende tilstand.
	Emhætten har kanaltilstanden som standardindstilling.Aktivering af kulfilterTryk på knappenA på emhætten i 5 sekunder første gang den tænde Herefter vil det tændte ikon vise, når der er behov for vedligeholdelse af kulfilteret (lugtfjernelse)Angivelse af behov for rengøring af fedtfilteret vha. lysdioden er altid tilsluttet.Tilbagestilling af mætning af lugtfilteret med aktivt kulEfter afvikling af vedligeholdelse på filtrene:tryk på knappen og hold den nedtrykket i 5 sekunder- - Lysdioden for fedtstof vil slukke og indikatorens nedtælling begynder igen.tryk på knappen og hold den nedtrykket i 5 sekunder+ - Lysdioden for lugtfjernelse vil slukke og indikatorens nedtælling begynder igen.
P	Indstil hastigheden INTENSIV 1Denne hastighed har en tidsindstillet aktivering på 10 minutter. Ved udløb af dette tidsrum vil systemet automatisk vende tilbage til den hastighed, der var indstillet tidligere.
	Indstil hastigheden INTENSIV 2Denne hastighed har en tidsindstillet aktivering på 5 minutter. Ved udløb af dette tidsrum vil systemet automatisk vende tilbage til den hastighed, der var indstillet tidligere.
[Z76H]	ON/OFF af kogepladen/emhættenTryk på ON. Tryk igen for at skifte til OFF.
[24W7]	Vælg kogezonen med henblik på indstilling af den uafhængige timer.
	Det er en nedtælling, der kan indstilles for hver kogezone, også samtidigt.Ved udløb af den indstillede periode vil kogezonerne automatisk slukke og angive slukningen vha. et lydsignal.Aktivering/Regulering af kogepladens timer:Tryk på tastenflere gange, for at vælge den kogezone, man ønsker at aktiveDet tilhørende ikon på kogezonen vil lyse.Når den ønskede kogezone er valgt, skal timerens varighed indstilles:Tryk på + for at øge den automatiske nedlukningstid.Tryk på - for at sænke den automatiske nedlukningstid.
- +	Indstilling af klokkeslæt (plus /minus).
	Stop&Go / TilbagekaldDenne funktion giver mulighed for at udsætte / genstarte enhver aktiv funktion på kogepladen, så tilberedningseffekten bringes ned på nul. Tryk for at aktivere, tryk igen og før den angivne glidekontakt helt fra venstre mod højre, for at deaktivere.Bemærk: Hvis Pause funktionen ikke deaktiveres efter 10 minutter, vil kogepladen slukke automatisk.
	Denne funktion giver mulighed for at genindhente alle kogepladens indstillinger i tilfælde af utilsigtet nedlukning.Aktivering:- Tænd for kogepladen igen- Tryk på indenfor 6 sekunder.
	Spærring/udløsning af kogepladenGiver mulighed for at spærre kogepladens indstillinger med henblik på at undgå utilsigtede ændringer, så de allerede indstillede funktioner forbliver aktive. Gentag handlingen for at deaktivere.
	Indikator for placering af kogezonen.

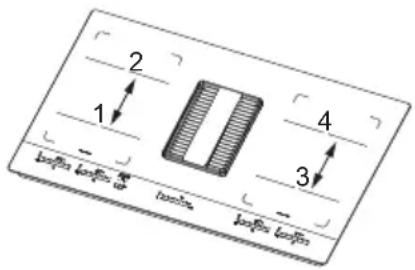

	Kogezonerne kan arbejde i kombination, så der dannes en enkelt zone med samme effektniveau. Primær kogezone foran og sekundær kogezone bagved.Aktivering af Brofunktionen: tryk samtidig på 2 linje og symbolet tændes.Vælgelinjen for den primære zone kan benyttes til at vælge effektniveauet.Gentag blot samme aktiveringsprocedure for at deaktivere brofunktionen
[SXXS]----P	Valg af kogezone∅gning/Sænkning af effektniveau.
	Supplerende effektindstilling, der forbliver aktiv i 10 minutter, hvorefter temperaturen vender tilbage til værdien indstillet tidligere.Rør ved og kør gennem Vælgelinjen og aktiver Power Booster (Effektøgning).Niveauet for effektøgning vises på displayet for den valgte zone vha. symbolet “P”.
[AKZY]	Aktivering af Temperaturstyring. Displayet viser/.
	Tilberedning / Hold varm ved 42°C
	Tilberedning / Hold varm ved 74°C
	Tilberedning / Hold varm ved 92°C
[SHAC]	Brozone mellem to kogezoner er aktiveret
[ZZ40]	Effektbooster er aktiveret

Sådan fungerer induktionskogefelter

Induktionskogefelter fungerer betydeligt anderledes end konventionelle kogeplader eller glaskeramiske plader. Induktionsspolen under glaspladen skaber et magnetfelt, der skifter hurtigt og som direkte opvarmer køkkengrejets magnetiserbare bund. Glaspladen opvarmes kun af det varme køkkengrej. Når køkkengrejet fjernes fra kogezonen, afbrydes strømforsyningen straks.

Hver kogezone er udstyret med en panderegistreringsfunktion. Panderegistreringsfunktionen genkender køkkengrej med en magnetiserbar bund, som er egnet til brug med induktionskogefelter. Hvis køkkengrejet fjernes under anvendelsen, eller der benyttes uegnet køkkengrej, blinker displayet i nærheden af bjælkevisningen med U. Hvis der ikke anbringes køkkengrej på kogezonen i løbet af panderegistreringstiden på 10 sekunder: - Kogezonen slukker automatisk efter 10 sekunder. - Hver kogezones display viser U

Køkkengrej

Egnet køkkengrej

Kun køkkengrej med en bund, der er helt magnetiserbar, er velegnet til madlavning på induktionskogefeltet. Magneten holder hele køkkengrejets bund fast.

Egnet køkkengrej til madlavning på induktionskogefeltet

Køkkengrejet til madlavning på induktionskogefeltet skal være af metal med magnetiske egenskaber og med tilstrækkelig stor bund.

Egnet køkkengrej:

• Emaljeret køkkengrej af stål med tyk bund.
• Køkkengrej af støbejern med emaljeret bund.
• Køkkengrej af rustfrit stål med flere lag, rustfrit ferritstål og aluminium med specialbund.

Uegnet køkkengrej:

• Køkkengrej af kobber, rustfrit stål, aluminium, ildfast glas, træ, keramik og terrakotta.
• Hvorvidt en pande er egnet kan undersøges ved at anbringe en magnet tæt ved bunden: Hvis den reagerer på bunden, er panden egnet til madlavning på induktionsfeltet. Hvis du ikke har en magnet, kan du hælde en smule vand på panden og placere den på kogezonen og aktivere kogezonen. Hvis symbolet U vises på displayet, er det ensbetydende med, at panden ikke er egnet.

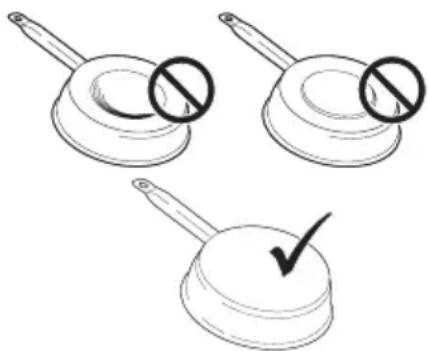

Bemærk: Anvend kun køkkengrej med en perfekt flad bund og som er egnet til madlavning på induktionskogezoner. Brugen af køkkengrej med en uregelmæssig bund kan formindske varmesystemets effektivitet og udgøre at køkkengrejet ikke bliver registreret på kogezonen.

Støj under madlavning

Køkkengrej kan forårsage støj under madlavning. Det er ikke tegn på en fejl, og det påvirker heller ikke apparatets funktion på nogen måde. Støjen afhænger af det køkkengrej, der anvendes. Hvis støjen er meget forstyrrende, så kan det hjælpe at skifte køkkengrej.

Råd om strømbesparelse

- Diameteren på pandens bund skal svare til kogezonens diameter.

• Kontrollér ved køb af en pande om den angivne diameter er i overensstemmelse med pandens bund eller den øverste del, eftersom den øverste del for det meste er større end bunden.
• Ved forberedelse af måltider med lang kogetid er det muligt at spare energi ved at anvende en trykkoger, som også gør det muligt at bevare vitaminer i maden.
• Kontrollér, at der er tilstrækkelig væske i trykkogeren. Hvis der ikke er tilstrækkelig væske, og den bliver for varm, kan det forårsage beskadigelse af trykkogeren såvel som kogezonen.
• Tildæk om muligt altid pander med et passende låg.
• Vælg en pande, som er egnet til mængden af mad ved madlavningen. En stor, halvtom pande forårsager større energiforbrug.

Kogezone Stegepandens bund Bemærkninger

Min. ∅ (anbefalet) Maks. ∅ (anbefalet)

184 mm x 220 mm (enkelt) 145 mm 180 mm

380 mm x 220 mm (dobbelt) 110 mm 245 mm med brofunktion

Normal støj ved anvendelse af kogefeltet

Induktionsteknologi er baseret på genereringen af elektromagnetiske felter. Disse kan generere varme direkte på bunden af køkkengrejet. Gryder og pander kan afhængigt af fremstillingsproceduren forårsage en del støj eller vibrationer. Denne støj kan beskrives på følgende måde:

Lav brummelyd (som en transformer)

Denne støj opstår under madlavning ved høje temperaturer. Den er resultatet af den mængde energi, som overføres fra kogefeltet til køkkengrejet. Denne støj ophører eller forringes, når temperaturen reduceres.

Lav fløjtelyd

Denne støj opstår, når panden eller gryden er tom. Den ophører, når der fyldes vand eller mad i panden eller gryden.

Knaselyde

Denne støj opstår ved køkkengrej, som består af lag af forskellige materialer. Vibrationerne opstår ved overfladerne, hvor de forskellige materialer kommer i berøring med hinanden. Støjen optræder på køkkengrejet og kan variere afhængigt af mængden af mad og madlavningsmetoden.

Høj fløjtelyd

Denne støj opstår ved køkkengrej, som består af lag af forskellige materialer, og når det desuden anvendes ved maks. temperatur og på to kogezoner. Denne støj ophører eller forringes, når temperaturen reduceres.

Ventilatorstøj

For at sikre at det elektroniske system fungerer korrekt, er det nødvendigt at regulere temperaturen på kogefeltet. Kogefeltet er i den forbindelse udstyret med en køleventilator, som aktiveres for at reducere og regulere det elektroniske systems temperatur. Muligvis er ventilatoren stadigvæk i gang, efter at apparatet er slukket, hvis den registrerede temperatur for kogefeltet endnu er for høj efter slukningen.

Rytmiske lyde, som minder om et ur

Denne støj optræder kun, når mindst tre kogezoner anvendes på samme tid, og forsvinder eller bliver svagere, når nogle af dem slukkes. De nævnte støjgener er normale fænomener for den beskrevne induktionsteknologi og skal ikke betragtes som defekter.

Sådan tændes apparatet

Hold nede i et sekund for at tænde for apparatet.

• „0“ blinker i alle effektniveaudisplay.
• Hvis ikke der trykkes på noget, slukker apparatet efter 10 sekunder af sikkerhedsmæssige årsager.

Sådan vælges en kogezone

Tryk på „0“ i nærheden af kogezonens linjegraf, og skub for at indstille effektniveauet.

Effektniveau Tilberedningsmetode Bruges til

1 Smeltning, svag varme Smør, chokolade, gelatine, saucer 2 Smeltning, svag varme Smør, chokolade, gelatine, saucer 3 Hævning Ris 4 Fortsat tilberedning, reducering, gryderetter Grøntsager, kartofler, saucer, frugt, fisk 5 Fortsat tilberedning, reducering, gryderetter Grøntsager, kartofler, saucer, frugt, fisk 6 Fortsat tilberedning, braisere Pasta, suppe, braiseret kød 7 Svag stegning Rosti (kartoffelpandekager), omeletter, panerede stegte madvarer, pølser 8 Stegning, friturestegning Kød, pomfritter 9 Hurtig stegning Steak P Hurtig opvarmning Kogende vand

Temp.-niveau	Tilberedningsmetode	Bruges til
​	Smeltning	Smeltning af smør, chokolade eller honning ved ca. 42 °C
​	Hold varm	Saucer, hold madvarer klar til servering ved ca. 74 °C
​	Langsom tilberedning	Hold tilberedte madvarer varme ved ca. 92 °C

Sådan slukkes en kogezone

Tryk på „0“ på linjegrafen.

- Hvis der ikke trykkes på noget, og de andre kogezoner er slukket, slukker apparatet efter 10 sekunder.

Sådan slukkes kogepladen

Tryk på ① et par sekunder for at slukke for kogepladen.

- Hvis der ikke trykkes på noget på displayet, og alle kogezoner er slukket, slukker apparatet efter 10 sekunder.

Restvarmeindikator

Når en kogezone slukkes, og den stadig er varm, vises et „H“ på panelet, så længe der er risiko for forbrændinger.

Indstillingerne optøning, hold varm og langsom tilberedning

Du kan optø madvarer eller smelte smør, chokolade eller honning forsigtigt med optøningsfunktionen.

Hold varm-indstillingen holder tilberedte madvarer varme ved ca. 74 °C. Indstillingen til langsom tilberedning holder tilberedte madvarer varme ved ca. 92 °C. Med indstillingen til langsom tilberedning kan du tilberede mad ved lave temperaturer for at bibeholde produkternes næringsmæssige værdi.

- Vælg en kogezone ved at trykke på „0“ i nærheden af kogezonens linjegraf.

- Tryk på en gang.

- Tryk en gang til for at vælge indstillingen for „Smelte“ (optø).

↓ vises.

- Tryk en gang til på for at vælge indstillingen for „Hold varm“.

vises.

- Tryk en gang til på for at vælge indstillingen for „Langsom tilberedning“.

山 vises.

PowerPlus-indstilling

Alle kogezoner er udstyret med PowerPlus-boosteren. Når der tændes for PowerPlus, fungerer den valgte kogezone ved ekstra høj effekt i 10 minutter. PowerPlus kan for eksempel bruges til hurtigt at opvarme en stor mængde vand.

- Kør linjegrafen op, indtil der vises et „P“ på displayet.

- Kør linjegrafen ned til det ønskede effektniveau for at afslutte PowerPlus.

Timer

Når en timer er indstillet, slukker kogezonen efter den indstillede tid mellem 1 min. og 1 t. og 59 min.

Indstilling af timer

- Tændt kogeplade

- Indstillet kogezone

- Tryk på ⏻

- „00“ vises i midten af displayet.

- Tryk på+ for at øge timervarigheden, tryk på for at reducere tiden.

Første gang du trykker på +hyser „1“ på displayet.

Ændring af timer

• Timer indstillet
• Tryk på ⏻
• Tryk på den aktive kogezone for den timer, som du ønsker at ændre.
• Du kan ændre timervarigheden vha tog .

Brofunktion

Med brofunktionen kan to individuelle kogezoner tændes og justeres samtidig.

- Tryk på de to kogezoners linjegraf.

- Displayet i nærheden af de to zoner viser „[“ på den ene side og „]“ på den anden.

Hvis en af kogezonerne allerede kører, når brofunktionen aktiveres, så benyttes effektniveauet og betjeningstiden for denne kogezone til begge zoner. Hvis begge kogezoner allerede kører, så ryddes betjeningstiderne i effektniveau-displayene.

Hvis Brofunktionen ikke er mulig, skal man indstille Boost-hastigheden.

Børnelås

• Apparat tændt
• Tryk på 📄 e par sekunder, indtil der høres en lyd.

Displayet er låst. Når displayet slukker i denne tilstand, er låsefunktionen stadig aktiv, når du genstarter kogepladen.

- Tryk på 📄 i et par sekunder for at deaktivere børnelåsen.

Opvarmningsfunktion

Denne funktion bruges til at opvarme en gryde til maksimal effekt, inden man fortsætter tilberedningen på et bestemt niveau. Tidsintervallet, hvori kogezonen

holdes på maksimal effekt, afhænger af det indstillede tilberedningsniveau. Se nedenstående tabel:

Niv. Effekt Timer

1 48 sekunder

2 144 sekunder

3 230 sekunder

4 312 sekunder

5 408 sekunder

6 120 sekunder

7 168 sekunder

8 216 sekunder

9 ikke tilgængelig

P ikke tilgængelig

For at aktivere funktionen med en gryde på kogepladen og valgt kogezone skal du trykke på den valgte værdi (fra 1 til 8) på effektbjælken og holde den nede i 3 sekunder.

Kogezonens display viser "A".

Det er muligt at øge tilberedningsniveauet, men hvis det formindskes, deaktiveres funktionen.

Funktionen kan også deaktiveres ved at trykke på tasten for den pågældende kogezone og holde den nede i 3 sekunder.

MODEL	GALILEO HE BK GLASS NG A83
Max Samlet Effekt 7,620 kW

Fejlkoder
Fejlkode Beskrivelse Mulig årsag til		fejlen Afhjælpning
ER 03 og kontinuerlig lyd	Kontinuerlig sensoraktivering; TC sluk efter 10 sek.	Vand eller køkkengrej på glasset over touch-reguleringssensorerne	Rengør reguleringsoverfladen, fjern objekter på sensorerne.
ER20 Flash-hukommelse – TC-fejl		TC - defekt Udskift TC
ER22 Knap-evaluering defekt, brugergrænseflade slukker efter 3,5-7,5 sek.		Kortsluttet eller afbrudt strømkreds i forbindelse med knap-sensoren	Udskift TC
ER31 Forkert konfigurationsdata eller afvigelse mellem generator og TC		Ny konfiguration af induktionsgenerator påkrævet	Ny konfiguration (servicemenu)
ER36 NTC-værdi defekt på TC; brugergrænseflade slukkes		Kortsluttet eller afbrudt strømkreds for NTC	Udskift TC
ER47 Kommunikationsfejl mellem TC og induktion		Ingen eller fejlagtig LIN kommunikation! (slave reagerer ikke på anmodning fra master)	Tilslutningskabel ikke sat korrekt i eller er defekt.
U400 Konstant lyd	Strømforsyning på indgang for høj	Forkert forbindelse for kogefeltet	Korrekt forbindelse til strømforsyning
E/2 Induktionselementets temperaturgrænse overskredet		Kogefeltet overbelastet eller køkkengrej er kogt tørt	Lad systemet køle af.
E/A Fejl på forsyningsenhed Komponentsvigt Udskift forsyningsenhed
E/6 Fejl på forsyningsenhed Ingen strømforsyning		fra forsyningselement eller fejl på forsyningsenhed	1. Kontrollér ledninger2. Kontrollér forsyningsenhed3. Udskift forsyningsenhed
E/8 Ukorrekt	ventilatorhastighed	Fejl på ventilator på venstre eller højre side	Luftudgang evt. blokeret, med papir Udskift defekt ventilator
E/9 Defekt temperatursensor på induktor			Udskift induktor Udskift forsyningsenhed

8. VEDLIGEHOLDELSE OG REPARATION

• Sørg for, at vedligeholdelse af elektriske komponenter kun udføres af producenten eller kundeservice.
• Sørg for, at beskadigede kabler kun udskiftes af producenten eller kundeservice. Når du kontakter kundeservice, skal du have følgende oplysninger klar:
• fejltype
• apparatmodel (Art.)
• serienummer (S.N.) Disse oplysninger findes på datapladen. Datapladen sidder i bunden.

9. TEKNISKE DATA

Der henvises til datapladen i bunden af produktet.

Producenten leverer løbende produktforbedringer. Derfor kan teksten og tegningerne i denne vejledning ændres uden varsel.

Der fås yderligere oplysninger vedrørende tekniske data på: www.faberspa.com

FUNKTION TIL STYRING AF EFFEKT

Produktet er udstyret med en funktion til Styring af effekt med elektronisk betjening.

Denne funktion styrer den maksimale effekt på 3700 W mellem de kogezoner, der bruges i kombineret tilstand (1 + 2 og 3 + 4), den optimerer effektfordelingen og undgår overbelastning af systemet. Funktionen fordeler den maksimale effekt mellem de anvendte kogezoner, der bruges i kombineret tilstand. Se tegningen. Funktionen reducerer effekten af den anden kogezone, der er aktiv i kombineret tilstand, hvis nødvendigt (den sidste kommando tildeles højeste prioritet).

Eksempel:

Hvis det ekstra effektniveau (boost) (P) vælges til kogezone 1, kan kogezone 2 ikke samtidigt overstige effektniveau 5.

Parameter Symbol Værdi Måleenhed
Apparatets vægt M 26 / 19	kg
Antal kogezoner		4
Varmekilde		induktion

Børn under 8 år skal holdes på afstand, medmindre de overvåges kontinuerligt.

- Undgå at tænde for en enhed, hvis overfladen er revnet, eller hvis der er skade på materialetykkelsen.

- Undgå at røre ved apparatet med våde kropsdele.

- FORSIGTIG: Vær altid til stede under madlavningen. Ved hurtig tilberedning skal man altid være til stede.

- Apparatet er ikke beregnet til at blive betjent ved hjælp af et eksternt tidsur eller et separat fjernstyringssystem.

Fjernstyringssystem.

Læg ikke noget ned på den. Træk ikke kogekar hen over overfladen.

Alle kogezoner er udstyret med PowerPlus-boost-effekt.
