GEBRUIKSAANWIJZING Osyrion Spot Glatz

Veiligheidsvoorschriften 54

Productoverzicht / Omvang van de levering 56

Laden van de spots 57

Batterij vervangen op de afstandsbediening 57

Installatie en inbedrijfstelling 58

Gebruik 58

Koppeling van extra spots 59

Wat te doen als... 60

Garantie 60

EG-conformiteitsverklaring 61

Verwijdering 61

Gebruik conform de voorschriften

Het product dient als parasolverlichting. Het product mag uitsluitend in particuliere huishoudens, restaurants en hotels of in een vergelijkbare omgeving worden gebruikt. Het product mag uitsluitend worden gebruikt overeenkomstig deze montage- en bedieningshandleiding. Een ander als hier in deze montage- en bedieningshandleiding beschreven toepassing geldt als niet conform de voorschriften. Wijzigingen in de zin van technische vooruitgang voorbehouden. In deze handleiding wordt de OSYRION Spot ook als «product» of «accessoire» aangeduid.

Gebruikte symbolen

!GEVAAR een direct gevaarlijke situatie die tot dodelijk of ernstig letsel kan leiden.

!VOORZICHTIG een potentieel gevaarlijke situatie die tot licht of gemiddeld letsel kan leiden.

!AANWIJZING een situatie die tot materiële schade kan leiden.

5352

Hartelijk welkom

Hartelijk gefeliciteerd met de aankoop van uw nieuwe parasol verlichting OSYRION Spot. U heeft een hoogwaardige parasol aangeschaft. Deze handleiding maakt deel uit van dit product. Het bevat belangrijke informatie betreffende de veiligheid, het gebruik en het afvoeren voor de gebruiker van het product. Maakt u zich vertrouwd met alle vermelde informatie voordat u het product gaat gebruiken. Het product mag uitsluitend worden gebruikt als beschreven en voor de aangegeven toepassingsbereiken. Als u het gebruik en het onderhoud in acht neemt, zal de OSYRION Spot u jarenlang goede diensten bewijzen.

Optionele accessoires

De OSYRION Spot kan worden aangevuld met extra sets OSYRION Spots. De extra spots kunnen aan de bestaande afstandsbediening worden toegevoegd tot een maximum van 8 spots.

De volgende sets kunnen als uitbreiding worden gebruikt:

- OSYRION Spot Set van 2

• OSYRION Spot Set van 4

Technische specificaties

Spots

Afmetingen	ø10 cm
Baterij type	Li-Ion
Specificaties	3.7 V, 2.5 Ah, 9.25 Wh
Laacpoort	USB-C (5V / 1A)
Kleurtemperatuur	2.700 K
Maximale helderheid	400 lumen (per spot)
Illuminatie duur bij de aanbevolen helderheid	4 h
Duur illuminatie bij maximale helderheid	2 h
Oplaadtijd tot volledig	4 h
IP-Bescherming	IP54
Operationele temperatuur bij laden	0 - 35 °C
Operationele temperatuur bij ontladen	-10 - 35 °C

Afstandsbediening

Batterij	CR 2032
Bedrijfsfrequentieband	2400 - 2483.5 MHz
Uitzending vermogen	≤ 10 mW

Veiligheidsvoorschriften

LEES ALLE VEILIGHEIDSVOORSCHRIFTEN ZORGVULDIG DOOR EN STEL ZEKER DAT U ZE BEGRIJPT.

• Alle aanwijzingen in acht nemen om ongevallen, brand, explosies, elektrische schokken of andere gevaren te vermijden, die materiële schade kunnen veroorzaken en/of tot ernstig of dodelijk letsel kunnen leiden.
• Let op dat elke persoon die dit product gebruikt, deze waarschuwingen heeft gelezen en opvolgt.
• Bewaar deze montage- en bedieningshandleiding voor de toekomst. Het moet worden doorgegeven aan volgende gebruikers van het product.
• De fabrikant kan niet aansprakelijk worden gesteld voor materiële schade of letsel, die door onjuiste bediening of het niet in acht nemen van de veiligheidsinstructies zijn ontstaan. In dergelijke gevallen vervalt de garantie.
• Kinderen mogen niet met het product spelen.
• !GEVAAR Kinderen altijd uit de buurt houden van verpakkingsmaterialen om verstikkingsgevaar te voorkomen. Kinderen onderschatten gevaren. Dit product is geen speelgoed.
• Kinderen vanaf 8 jaar en personen met fysieke, sensorische of verstandelijke beperkingen of met een gebrek aan ervaring en/of kennis, mogen het product uitsluitend gebruiken als zij onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon, of van hem of haar instructies krijgen hoe het apparaat veilig moet worden gebruikt en de hieraan verbonden gevaren hebben begrepen. Reinigingsen onderhoudswerkzaamheden mogen niet door kinderen zonder toezicht uitgevoerd worden.
• Het product niet laten vallen of laten aanslaan.
• Uitsluitend originele accessoires/reserveonderdelen gebruiken.
• Wijzigingen aan het product en technische modificaties zijn niet toegestaan.
• Accessoire regelmatig op overmatige slijtage en beschadigingen controleren. Als er defecten worden gevonden, laat deze dan verhelpen alvorens verder te gebruiken.
• Stroomvoorziening: De spanning wordt aangegeven op het typeplaatje van de lader.

• Reparaties aan de lader/spot alleen door een specialist. Spot niet openen Ondeskundige herstellingen kunnen tot aanzienlijke gevaren voor de gebruiker leiden.

• Nooit de lader in de buurt van water (badkuipen, wastafels, enz.) gebruiken. Niet blootstellen aan regen of vocht.

• Zou de batterijlader/spot in het water vallen, trek eerst de stekker uit. De apparatuur moet worden gecontroleerd door een specialist voor het volgende gebruik.
• Laad afzonderlijke spots vóór het eerste gebruik volledig op (ca. 4 uur).
• Indien niet gebruikt voor een langere periode / na 6 maanden / laad spots op alvorens ze op te bergen. Vermijd diepontlading ten koste van alles.
• Kinderen en dieren mogen niet spelen met de spot/lader.
• Als er rook komt uit de machine onmiddellijk uitschakelen/ stekker uithalen.
• Deactiveren bij abnormaal geluid, geur, oververhitting, rook of vloeistof uit de spot; trek de batterijlader onmiddellijk uit apparaat brengen en breng in de open lucht.
• Gemorste vloeistoffen niet aanraken/slikken. Bij contact met de huid/kleding onmidelijk met zeep wassen en spoelen met veel water. Neem onmiddelijk contact op bij slikken of contact met de ogen met een Toxicologisch Instituut.
• Gebruik of verplaats nooit opgezwollen, lekkende of beschadigde spots. Als de spot abnormaal is, raadpleeg een specialist.
• Houd de magneet uit de buurt van magnetische gegevensdragers (creditcards, enz...) en andere gevoelige apparatuur.
  • Houd magneet uit de buurt van pacemakers, het kan de werking van de pacemaker beïnvloeden.

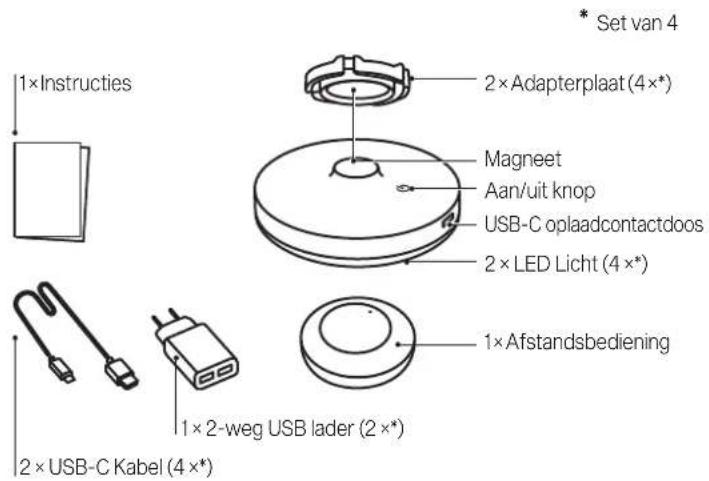

Productoverzicht / Omvang van de levering

1×Instructies 2×Adapterplaat (4×*) Magneet Aan/uit knop USB-C oplaadcontactdoos 2×LED Licht (4×*) 1×2-weg USB lader (2×*) 2×USB-C Kabel (4×*) * Set van 4

5756

Laden van de spots

• Gebruik de meegeleverde USB-lader of een in de handel verkrijgbare USB-lader om de OSYRION Spot op te laden.
• Als er rook komt, de machine onmiddellijk uitschakelen/stekker uithalen.
• Bij abnormaal geluid, geur, oververhitting, rook of vloeistof uit de spot, onmiddellijk de batterijlader uittrekken en verwijderen in open lucht.

1.2 1.1 laden vol 1 1. 2.

1. Lader verbinden

2. Lader insteken

! Steek de stekker van de lader op een geschikte connector. De netspanning dient te voldoen aan de bepalingen op het typeplaatje.

Batterij vervangen op de afstandsbediening

• Batterijen altijd buiten het bereik van kinderen houden. Raadpleeg onmiddellijk een arts als een batterij wordt ingeslikt.
• Bij verkeerd gebruik os er kans op explosiegevaar.
• Batterijen bij opslag of verwijderen altijd verpakken om ontlading, ontbranding of beschadiging te voorkomen.
• Verwijder batterijen altijd op de juiste manier en volgens de geldige wetgeving.

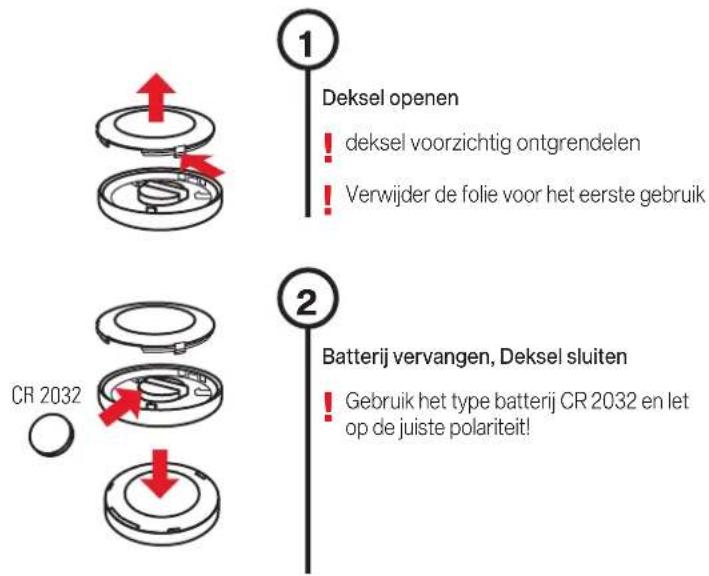

1 Deksel openen ! deksel voorzichtig ontgrendelen ! Verwijder de folie voor het eerste gebruik 2 Batterij vervangen, Deksel sluiten ! Gebruik het type batterij CR 2032 en let op de juiste polariteit! CR 2032

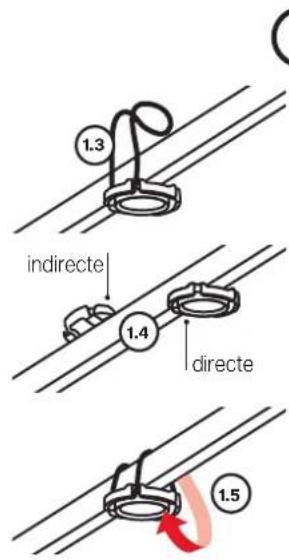

Installatie en inbedrijfstelling

1.3 indirecte 1.4 directe 1.5

1

Montage op de open parasol

1. De spots uitpakken
2. De leveringsomvang controleren (bladzijde 56)

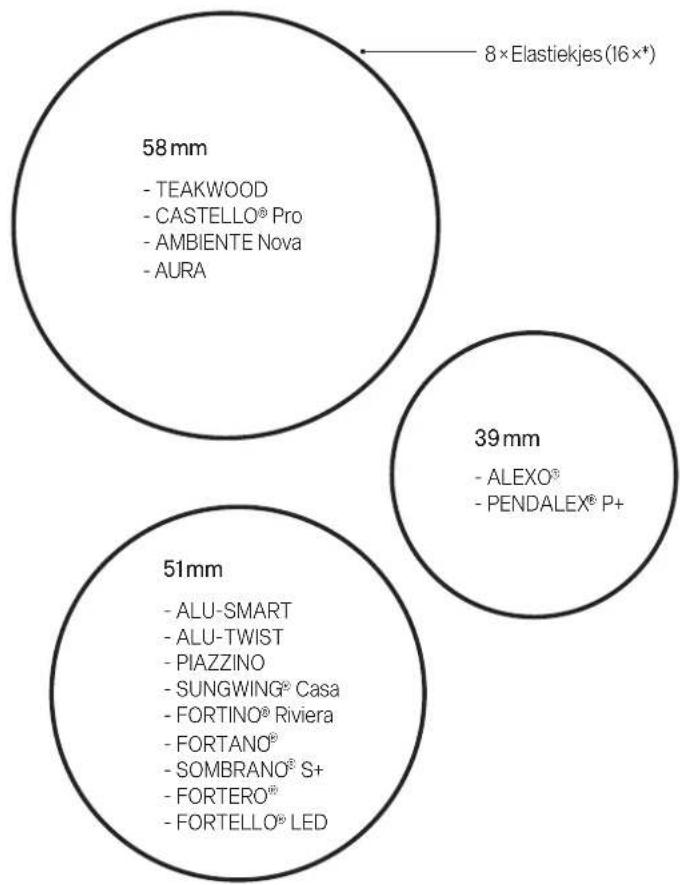

3. Kies een geschikt elastiekje (bladzijde 56).
4. Plaats de adapterplaat op een geschikte plaats op het frame van het zonnescherm Selecteer directe / indirecte verlichting
5. Trek het elastiekje aan

! Monteer de adapterplaat en de spot alleen op plaatsen die niet botsen met de lampenkap of de stof.
! Gooi verpakkingsmateriaal weg en houd buiten bereik van kinderen. Defect materiaal niet in bedrijf nemen. In geval van schade onmiddellijk de vervoerder op de hoogte stellen.

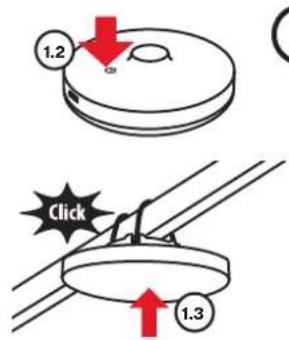

Gebruik

1. Open de parasol volgens de afzonderlijke instructies.
2. Zet de spot aan (met knop op de achterkant)
3. Monteer de spots
   ! Nadat de Spot 72 uur niet is gebruikt, gaat hij automatisch in de slaapstand. Zet de Spot aan met de knop op de achterkant.

ingedrukt houden 1 sec.

2

1. Bedien het licht
   Voor het besturen van de functies, de knoppen meerdere keren aantikken of ingedrukt houden.

2. Doe het licht aan /

Instellen van de helderheid

Druk op de knop (starthelderheid 50%) Druk verschillende keren op de toets, telkens Elke druk op de knop verandert de helderheid: 50% > 70% > 100% > 10% > 30%.

1. Uitschakelen van het licht

Houd de toets gedurende één seconde ingedrukt.

5958

1.3

3

Ontmanteling van de spots

1. Verwijder de spots
2. Op een droge plaats bewaren
3. Sluit de parasol volgens de afzonderlijke instructies.
   De adapterplaatjes kunnen op de parasol gemonteerd blijven wanneer de verlichting niet in gebruik is.
   Spots gegebenenfalls laden

Koppeling van extra spots

ingedrukt houden

ingedrukt houden

drukken

! Laad de individuele spots volledig op (ca. 4 uur) voordat u ze voor het eerst gebruikt.

1. Afstandsbediening voorbereiden Houd de knop gedurende 5 seconden ingedrukt (controlelampje knippert)

2. Spot voorbereiden Houd de knop gedurende 5 seconden ingedrukt (spot knippert)

3. Koppeling succesvol Spot licht continu op

4. Koppeling controleren

Druk verschillende keren op de toets, elke druk verandert de helderheid

Maximaal 8 spots per afstandsbediening.

De afstandsbediening blijft in de koppelingsmodus gedurende 2 minuten of totdat op de knop wordt gedrukt. Herhaal stap 3 voor elke extra OSYRION Spot. OSYRION spots kunnen slechts met een afstandsbediening tegelijk worden gekoppeld.

Wat te doen als ...

Probleem Oplossingen

Spot reageert niet op de afstandsbediening	Laad de Spot volledig op. Zet Spot aan met de knop op de achterkant.Vervang de batterij van de afstandsbediening.
Spot reageert nog steeds niet	Koppel Spot en afstandsbediening opnieuw volgens pagina 59.
Adapterplaat zit los op het scherm	Gebruik een kleinere elastieken ring.
Scherm gaat niet dicht	Verwijder Spot voor het sluiten. Monteer de adapterplaat alleen op plaatsen die niet met de parasol kunnen botsen.

Garantie

Neem altijd eerst contact op met uw GLATZ dealer, voordat u het product terugzendt. De garantie bedraagt 24 maanden vanaf de aankoopdatum. De garantie vervalt in de volgende omstandigheden:

• Geweld van buitenaf
- Onjuiste bediening en onderhoud van de accessoires
- Beschadiging door force majeure

Onjuiste plaatsing van de adapterplaat en dus van de OSYRION Spot kan leiden tot beschadiging van het doek. Zorg ervoor dat de geselecteerde positie geen botsing veroorzaakt met het schermkader of de stof. De OSYRION Spot moet worden verwijderd voordat u de parasol sluit, anders valt hij naar beneden.

EG-conformiteitsverklaring

Wij van, Glatz AG, Langfeldstrasse 113, CH-8500 Frauenfeld, verklaren hiermee, dat dit product voldoet aan de richtlijnen van de Europese Gemeenschap. De momenteel geldige conformiteitsverklaringen vindt u bij ons downloadgebied op www.glatz.com.

Verwijdering

Dit symbool op het product, de accessoires of op de verpakking geeft aan dat het product niet als ongesorteerd huisvuil mag worden beschouwd en moet daarom afzonderlijk worden afgevoerd. Breng het product naar een hiertoe bestemd inzamelingsstation voor recycling. Het afvoeren van elektrische

en elektronische apparatuur binnen de EU en in andere Europese landen vindt plaats bij inzamelingsstations die over systemen voor gescheiden inzameling van elektrische en elektronische apparaten beschikken. Met de juiste afvoer van het product draagt u bij om mogelijke gevaren voor het milieu en de gezondheid te vermijden, die door een ondeskundige behandeling van oude apparatuur kunnen worden veroorzaakt. Het recyclen van materialen draagt bij aan het behoud van natuurlijke ressources. Voer daarom geen oude elektrische of elektronische apparaten af in het ongesorteerde huisvuil.

De verpakking is van milieuvriendelijk materiaal vervaardigd die kan worden afgevoerd bij uw plaatselijke recyclingsvoorzieningen. Met het juist afvoeren van de verpakkingen en verpakkingsafval draagt u bij om mogelijke gevaren voor het milieu en de gezondheid te vermijden. Het product bestaat uit metaal en synthetische onderdelen. Het afvoeren aan het einde van de levensduur moet conform de regionale milieu- en afvalvoorschriften plaatsvinden.

OSYRION® Spot
