GEBRUIKSAANWIJZING Fortero Pro Glatz

Veiligheidsvoorschriften 44

Montage en inbedrijfname 46

Gebruik 47

Wat te doen als... 48

Onderhoud en verzorging 48

Demontage 48

Garantie 49

Verwijdering 49

Gebruik conform de voorschriften

Het product wordt gebruikt als voorziening om het menselijk lichaam tegen zonlicht te beschermen. Het product mag uitsluitend in particuliere huishoudens, restaurants en hotels of in een vergelijkbare omgeving worden gebruikt. Het product mag uitsluitend worden gebruikt overeenkomstig deze montage- en bedieningshandleiding. Een ander als hier in deze montage- en bedieningshandleiding beschreven toepassing geldt als niet conform de voorschriften. Wijzigingen in de zin van technische vooruitgang voorbehouden. In deze handleiding wordt de FORTINO Pro / FORTERO Pro / FORTELLO Pro ook als «product» of «parasol» aangeduid.

Gebruikte symbolen

!GEVAAR een direct gevaarlijke situatie die tot dodelijk of ernstig letsel kan leiden.

!VOORZICHTIG een potentieel gevaarlijke situatie die tot licht of gemiddeld letsel kan leiden.

!AANWIJZING een situatie die tot materiële schade kan leiden.

43

Hartelijk welkom

Hartelijk gefeliciteerd met de aankoop van uw nieuwe FORTINO Pro / FORTÉRO Pro / FORTELLO Pro. U heeft een hoogwaardige parasol aangeschaft. Deze handleiding maakt deel uit van dit product. Het bevat belangrijke informatie betreffende de veiligheid, het gebruik en het afvoeren voor de gebruiker van het product. Maakt u zich vertrouwd met alle vermelde informatie voordat u het product gaat gebruiken. Het product mag uitsluitend worden gebruikt als beschreven en voor de aangegeven toepassingsbereiken. Als u het gebruik en het onderhoud in acht neemt, zal de FORTINO Pro / FORTÉRO Pro / FORTELLO Pro u jarenlang goede diensten bewijzen.

Optionele accessoires

Voor uw parasol is een hoogwaardig accessoireprogramma beschikbaar. Het omvat onder meer de volgende producten, die perfect bij uw parasol passen:

• Sokkel • Bodemhuls
• Muurconsole
• Beschermhoes
• OSYRION Spot
  • Montageplaten (FORTERO Pro / FORTELLO Pro)

Neem hiertoe contact op met uw GLATZ-dealer.

Technische specificaties

	Afmetingen [cm]	Oppervlak [ m^2 ]	Sluithoogte [cm] [cm]	Doorgangshoogte [cm]	Totale hoogte
FORTINO Pro	ø 250	4.4	150	205	277
	ø 300	6.4	139	205	291
	200×200	4.0	135	205	277
	250×250	6.2	115	205	293
FORTERO Pro	ø 350	8.7	133	215	310
	300×300	9.0	106	215	318
	350×350	12.3	82	215	331
	300×200	6.0	125	215	305
	350×250	8.8	104	215	319
FORTELLO Pro	350×350	12.3	96	215	342
	400×400	16	80	215	362
	400×300	12	86	215	334

Details bij gebruik van de bodemhuls
BT (FORTINO Pro) of M4 (FORTERO Pro / FORTELLO Pro)

Veiligheidsvoorschriften

LEES ALLE VEILIGHEIDSVOORSCHRIFTEN ZORGVULDIG DOOR EN STEL ZEKER DAT U ZE BEGRIJPT.

• Alle aanwijzingen in acht nemen om ongevallen, brand, explosies, elektrische schokken of andere gevaren te vermijden, die materiële schade kunnen veroorzaken en/of tot ernstig of dodelijk letsel kunnen leiden.
• Let op dat elke persoon die dit product gebruikt, deze waarschuwingen heeft gelezen en opvolgt.
• Bewaar deze montage- en bedieningshandleiding voor de toekomst. Het moet worden doorgegeven aan volgende gebruikers van het product.
• De fabrikant kan niet aansprakelijk worden gesteld voor materiële schade of letsel, die door onjuiste bediening of het niet in acht nemen van de veiligheidsinstructies zijn ontstaan. In dergelijke gevallen vervalt de garantie.
• De bescherming tegen gevaarlijke UV-straling is afhankelijk van de omgeving. Er zijn wellicht eventuele aanvullende maatregelen voor het beschermen van de huid noodzakelijk.
• Kinderen mogen niet met het product spelen.
• !GEVAAR Kinderen altijd uit de buurt houden van verpakkingsmaterialen om verstikkingsgevaar te voorkomen. Kinderen onderschatten gevaren. Dit product is geen speelgoed.
• Kinderen vanaf 8 jaar en personen met fysieke, sensorische of verstandelijke beperkingen of met een gebrek aan ervaring en/of kennis, mogen het product uitsluitend gebruiken als zij onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon, of van hem of haar instructies krijgen hoe het product veilig moet worden gebruikt en de hieraan verbonden gevaren hebben begrepen. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen zonder toezicht uitgevoerd worden.
• Het product niet gebruiken bij een gebrekkige concentratie/aandacht en/of als u onder invloed van drugs, alcohol of medicijnen verkeerd.
• Het product moet in een sokkel of een huls met vaste verankering worden opgesteld.
• Het product niet laten vallen of laten aanslaan.

• Spanbreedte van de parasol voor het openen/sluiten controleren.

• Controleer of bij het openen/sluiten zich geen personen/objecten binnen het bewegingsbereik bevinden. Er kan anders letsel/beschadigingen ontstaan.

• !GEVAAR Parasol bij opkomende wind, stormachtige weersomstandigheden en/of sneeuwval sluiten.
• Gegevens voor de maximale toegestane windsnelheid bij vaste grondverankering (grondhuls in beton geplaatst) in acht nemen. Als een andere bevestigingsmethode wordt gebruikt, is de toegestane windsnelheid minder.
• Parasols zonder toezicht mogen niet geopend blijven. Eventuele schade valt niet onder de garantie. Gesloten scherm altijd met een bevestigingsband samenbinden.
• Uitsluitend originele accessoires/reserveonderdelen gebruiken.
• Wijzigingen aan het product en technische modificaties zijn niet toegestaan.
• Tijdens het openen en sluiten van het scherm moet deze bewaakt worden.
• Zorgen voor een stabiele verbinding van de onderste en bovenste onderdelen. Controleer af en toe of de schroef goed vastzit en draai hem indien nodig opnieuw vast (8 Nm).
• Scherm en accessoire regelmatig op overmatige slijtage en beschadigingen controleren. Als er defecten worden gevonden, laat deze dan verhelpen alvorens verder te gebruiken.
• Gebruik geen oplosmiddelen en schurende reinigingsmiddelen.
• Gedemonteerde schermen mogen alleen liggend bewaard worden.
• Bij gebruik van een vaste grondverankering moet de installatie door speciaal hiertoe opgeleide personen conform de afzonderlijke montage-instructies worden uitgevoerd.
• Geen open vuur nabij of onder de parasol gebruiken.

Installatie en inbedrijfstelling

1 Parasol uitpakken Leveringsomvang: - Scherm, benedenstuk, bevestigingsband, top - Handleiding - Inbussleutel - Bevestigingsschroef (alleen FORTELLO Pro) ! Gooi verpakkingsmateriaal weg en houd buiten bereik van kinderen. Defect ma- teriaal niet in bedrijf nemen. In geval van schade onmiddellijk de vervoerder op de hoogte stellen. 2 Parasol horizontaal leggen ! Parasol voorzichtig op een schoon, hori- zontaal oppervlak leggen. Met FORTERO Pro en FORTELLO Pro werk je met z'n tweeën en houd je het parasol stevig vast. 3 Parasol voormonteren 1. Plaats en schroef benedenstuk in boven- stuk (8 Nm) ! Zorgen voor een stabiele verbinding van de onderste en bovenste onderdelen. Contro- leer af en toe of de schroef goed vastzit en draai hem indien nodig opnieuw vast (8 Nm). 4 Bodembevestiging voorbereiden Bodembevestiging conform afzonderlijke handleiding plaatsen. Grootte [cm] [kg] [km/h (Bft.)] Minimum basisgewicht Maximum windkracht* FORTINO Pro @250 40 80 (9) @300 55 60 (7) 200x200 40 70 (8) 250x250 55 55 (7) FORTERO Pro @350, 350x250 90 55 (7) 300x300 90 60 (7) 350x350 120 50 (7) 300x200 70 65 (8) FORTELLO Pro 350x350, 400x300 120 80 (9) 400x400 180 70 (8) * maximumwind- kracht bij vaste verankering in de grond.

5 Pa 1. 2. F

Parasol opzetten

1. Parasol in de ankerplaats stellen
2. FORTINO Pro, FORTERO Pro:
   Draai de benedenstuk vast met de klem
   FORTELLO Pro:
   Draai de doorgaande bevestigings- schroef vast

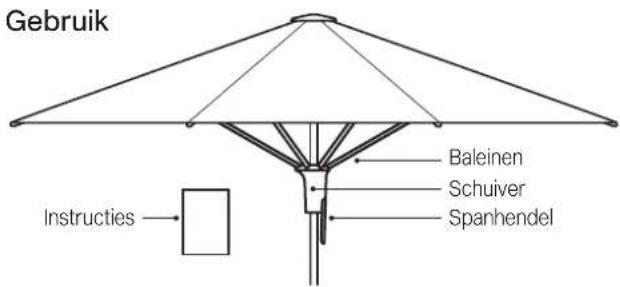

Gebruik Baleinen Schuiver Spanhendel Instructies

1

1.4 1.5 1.6

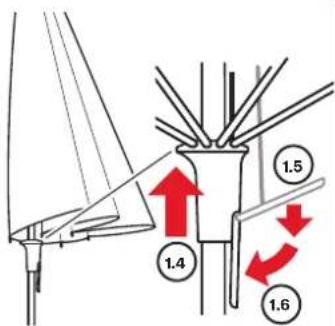

Parasol openen

1. Eventuele beschermhuls verwijderen
2. Koord losmaken
3. Maak de baleinen met de hand een beetje los / trek ze eruit
4. Duw de schuiver omhoog
5. Pak de spanhendel vast, trek hem tegelijkertijd naar beneden en haak hem vast in de schuiver.
6. Klap de spanhendel naar beneden
   Zorg ervoor dat de spanhendel RECHTS OMLAAG wordt geleid en volledig is vastgeklikt.

2.1 2.2 2.3 ② Pa 1. 2. 3. 4. !

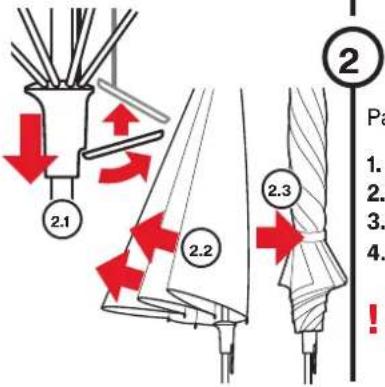

Parasol sluiten

1. Los spanhendel, scherm sluiten
2. Overtrek goed leggen / wikkelen
3. Breng de bevestigingsband aan
4. Beschermhoes indien nodig over -trekken
   ! Alleen volledig droge schermen wik- kelen / inpakken.

Onderhoud en verzorging

• Parasol in geopende toestand laten drogen om vorming van schimmel en verkleuringen te vermijden.
• Een beschermhoes beschermt de parasol en verlengt zijn levensduur.
• Blootstelling aan zonlicht (UV-straling), weersomstandigheden (wind, regen, sneeuw) en duur/frequentie van het gebruik hebben invloed op de levensduur van de beschermhoes, dus deze moet regelmatig worden vervangen. Het in de winter opbergen van de parasol en de beschermhoes op een beschutte/droge plek zorgt ook voor verlenging van de levensduur.
• De beschermhoes uitsluitend in droge toestand over een droge parasol aanbrengen.
• Beschermhoes niet in de wasmachine of chemisch reinigen.
• Reinig de overtrek van de parasol zo nodig met lauwwarm water, fijn wasmiddel en een spons.
• Gebruik geen bleekmiddelen en geen scherpe voorwerpen om beschadigingen aan de overtrek te vermijden.
• Controleer van tijd tot tijd alle bouten, zo nodig aandraaien.
• Als de parasol in een sterk blootgestelde positie staat, moet met een hogere slijtage rekening worden gehouden. In dergelijke gevallen adviseren wij een intensiever onderhoud en verzorging.
• In de meeste gevallen kunnen defecte parasols door uw GLATZ dealer worden gerepareerd. Gebruik uitsluitend originele reserveonderdelen van GLATZ.

Demontage

Parasol demonteren als deze gedurende een langere periode niet wordt gebruikt.

GEVAAR! KANTELGEVAAR. LETSELGEVAAR DOOR EEN OMVALLENDE PARASOL.

1. Parasol deskundig sluiten en samenbinden.
2. Parasol in omgekeerde montagerichting demonteren.
3. Parasol in liggende positie, samen met alle accessoires op een droge locatie bewaren.

4948

Garantie

Neem altijd eerst contact op met uw GLATZ dealer, voordat u het product terugzendt. De garantie bedraagt 24 maanden vanaf de aankoopdatum. De garantie vervalt in de volgende omstandigheden:

• Geweld van buitenaf
- Onjuiste bediening en onderhoud van het scherm
- Beschadiging door force majeure

De windgarantie voor een geopende parasol is beperkt. De maximum toegestane windsnelheden vereisen altijd een vaste grondverankering. Bij meerdere parasols moet een minimumafstand van 20 cm tussen twee parasols in acht worden genomen. Tussen een parasol en de muur moet ook een minimumafstand van 20 cm in acht worden genomen.

Verwijdering

Dit symbool op het product, de accessoires of op de verpakking geeft aan dat het product niet als ongesorteerd huisvuil mag worden beschouwd en moet daarom afzonderlijk worden afgevoerd. Breng het product naar een hiertoe bestemd inzamelingsstation voor recycling. De verpakking is van milieuvriendelijk materiaal vervaardigd die kan worden afgevoerd bij uw plaatselijke recyclingsvoorzieningen. Met het juist afvoeren van de verpakkingen en verpakkingsafval draagt u bij om mogelijke gevaren voor het milieu en de gezondheid te vermijden. Het product bestaat uit metaal en synthetische onderdelen. Het afvoeren aan het einde van de levensduur moet conform de regionale milieu- en afvalvoorschriften plaatsvinden.

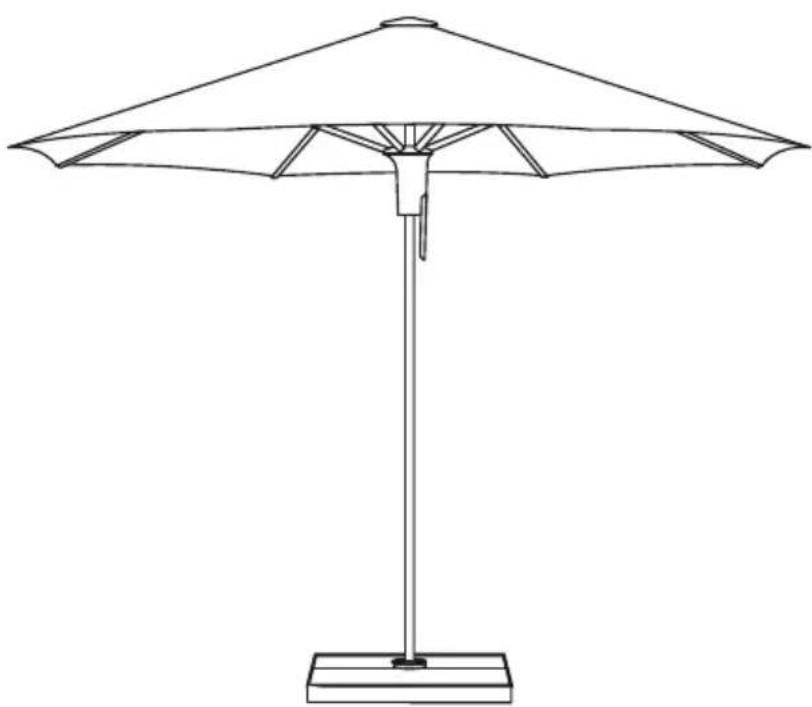

FORTINO® Pro FORTERO® Pro FORTELLO® Pro
