GEBRUIKSAANWIJZING Vita Piana Glatz

Veiligheidsvoorschriften 54

Montage en inbedrijfname 56

Gebruik 58

Onderhoud en verzorging 60

Demontage 60

Garantie 61

Verwijdering 61

Gebruik conform de voorschriften

Het product wordt gebruikt als voorziening om het menselijk lichaam tegen zonlicht te beschermen. Het product mag uitsluitend in particuliere huishoudens, restaurants en hotels of in een vergelijkbare omgeving worden gebruikt. Het product mag uitsluitend worden gebruikt overeenkomstig deze montage- en bedieningshandleiding. Een ander als hier in deze montage- en bedieningshandleiding beschreven toepassing geldt als niet conform de voorschriften. Wijzigingen in de zin van technische vooruitgang voorbehouden. In deze handleiding wordt de VITA Piana ook als «product» of «parasol» aangeduid.

Gebruikte symbolen

!GEVAAR een direct gevaarlijke situatie die tot dodelijk of ernstig letsel kan leiden.

!VOORZICHTIG een potentieel gevaarlijke situatie die tot licht of gemiddeld letsel kan leiden.

!AANWIJZING een situatie die tot materiële schade kan leiden.

5352

Hartelijk welkom

Hartelijk gefeliciteerd met de aankoop van uw nieuwe VITA Piana. U heeft een hoogwaardige parasol aangeschaft. Deze handleiding maakt deel uit van dit product. Het bevat belangrijke informatie betreffende de veiligheid, het gebruik en het afvoeren voor de gebruiker van het product. Maakt u zich vertrouwd met alle vermelde informatie voordat u het product gaat gebruiken. Het product mag uitsluitend worden gebruikt als beschreven en voor de aangegeven toepassingsbereiken. Als u het gebruik en het onderhoud in acht neemt, zal de VITA Piana u jarenlang goede diensten bewijzen.

Optionele accessoires

Voor uw parasol is een hoogwaardig accessoireprogramma beschikbaar. Het omvat onder meer de volgende producten, die perfect bij uw parasol passen:

• Sokkel • Bodemhuls
• Muurconsole
• Gazonpunt
• Standbuis • OSYRION Spot

Neem hiertoe contact op met uw GLATZ-dealer.

Technische specificaties

Afmetingen [cm]	Oppervlak [ m^2 ]	Sluithoogte [cm]	Doorgangshoogte [cm]	Totale hoogte [cm]
ø220	3.4	80...130	160...210	190...240
ø250	4.4	65...115	160...210	190...240
ø300	6.4	45...95	160...210	195...245
200×200	4.0	45...95	160...210	185...235
240×240	5.8	25...75	160...210	195...245
210×150	3.2	60...110	160...210	190...240
250×200	5.0	35...85	160...210	195...245

Details bij gebruik van de bodemhuls

Veiligheidsvoorschriften

LEES ALLE VEILIGHEIDSVOORSCHRIFTEN ZORGVULDIG DOOR EN STEL ZEKER DAT U ZE BEGRIJPT.

• Alle aanwijzingen in acht nemen om ongevallen, brand, explosies, elektrische schokken of andere gevaren te vermijden, die materiële schade kunnen veroorzaken en/of tot ernstig of dodelijk letsel kunnen leiden.
• Let op dat elke persoon die dit product gebruikt, deze waarschuwingen heeft gelezen en opvolgt.
• Bewaar deze montage- en bedieningshandleiding voor de toekomst. Het moet worden doorgegeven aan volgende gebruikers van het product.
• De fabrikant kan niet aansprakelijk worden gesteld voor materiële schade of letsel, die door onjuiste bediening of het niet in acht nemen van de veiligheidsinstructies zijn ontstaan. In dergelijke gevallen vervalt de garantie.
• De bescherming tegen gevaarlijke UV-straling is afhankelijk van de omgeving. Er zijn wellicht eventuele aanvullende maatregelen voor het beschermen van de huid noodzakelijk.
• Kinderen mogen niet met het product spelen.
• !GEVAAR Kinderen altijd uit de buurt houden van verpakkingsmaterialen om verstikkingsgevaar te voorkomen. Kinderen onderschatten gevaren. Dit product is geen speelgoed.
• Kinderen vanaf 8 jaar en personen met fysieke, sensorische of verstandelijke beperkingen of met een gebrek aan ervaring en/of kennis, mogen het product uitsluitend gebruiken als zij onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon, of van hem of haar instructies krijgen hoe het apparaat veilig moet worden gebruikt en de hieraan verbonden gevaren hebben begrepen. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen zonder toezicht uitgevoerd worden.
• Het product niet gebruiken bij een gebrekkige concentratie/aandacht en/of als u onder invloed van drugs, alcohol of medicijnen verkeerd.
• Het product moet in een sokkel of een huls met vaste verankering worden opgesteld.
• Het product niet laten vallen of laten aanslaan.

• Spanbreedte van de parasol voor het openen/sluiten controleren.

• Controleer of bij het openen/sluiten zich geen personen/objecten binnen het bewegingsbereik bevinden. Er kan anders letsel/beschadigingen ontstaan.

• !GEVAAR Parasol bij opkomende wind, stormachtige weersomstandigheden en/of sneeuwval sluiten.
• Gegevens voor de maximale toegestane windsnelheid bij vaste grondverankering (grondhuls in beton geplaatst) in acht nemen. Als een andere bevestigingsmethode wordt gebruikt, is de toegestane windsnelheid minder.
• Parasols zonder toezicht mogen niet geopend blijven. Eventuele schade valt niet onder de garantie. Gesloten scherm altijd met een bevestigingsband / lint samenbinden.
• Uitsluitend originele accessoires/reserveonderdelen gebruiken.
• Wijzigingen aan het product en technische modificaties zijn niet toegestaan.
• Tijdens het openen en sluiten van het scherm moet deze bewaakt worden.
• Scherm en accessoire regelmatig op overmatige slijtage en beschadigingen controleren. Als er defecten worden gevonden, laat deze dan verhelpen alvorens verder te gebruiken.
• Gebruik geen oplosmiddelen en schurende reinigingsmiddelen.
• Gedemonteerde schermen mogen alleen liggend bewaard worden.
• Onjuist gebruik/opslag kan de stof beschadigen.
• Bij gebruik van een vaste grondverankering moet de installatie door speciaal hiertoe opgeleide personen conform de afzonderlijke montage-instructies worden uitgevoerd.
• Geen open vuur nabij of onder de parasol gebruiken.

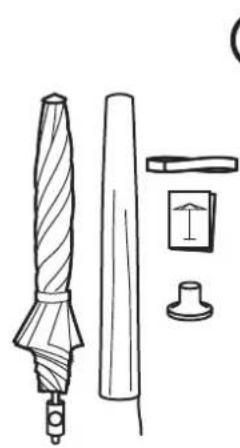

Installatie en inbedrijfstelling

- Bovenstok met parasoldak

- Onderstok (in bovenstok)

- Standpijpkap

- Bevestigingsband(stofkwaliteit 4 + 5)

- Beschermhoes

- Handleiding

! Gooi verpakkingsmateriaal weg en houd buiten bereik van kinderen. Defect materiaal niet in bedrijf nemen. In geval van schade onmiddellijk de vervoerder op de hoogte stellen.

2 2.1 2.2 2.3

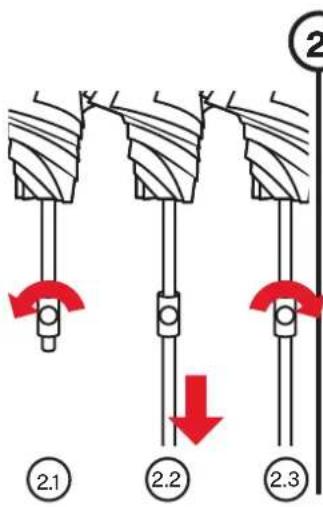

Parasol samenvoegen

1. Klembout losmaken
2. Onderstok eruit trekken
3. Klembout vastdraaien
4. Op goede bevestiging

3.1 3.2 3.4 3.5

3

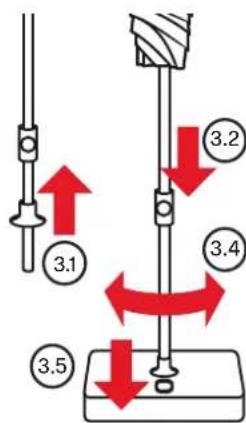

Parasol opzetten

1. Duw het standpijpkap over de onderstock
2. Duw de parasol langzaam over de standpijp totdat deze de hoogte van de borgpen bereikt
3. Til de kap iets op, druk de borgpen in en laat de parasol zakken tot aan de voet
4. Draai de parasol totdat de borgpen in het gat in de onderstok grijpt
5. Verlagen van de standpijpkap

Let op, knijp niet in de vingers bij stap 3.3!

Minimum sokkelgewichten:

Grootte[cm] [kg] [km/h (Bft)]	minimum gewicht	maximum windkracht*
ø220 30 65 (8)
ø250 40 50 (7)
ø300 40 35 (5)
200 x 200	40 50 (7)
240 x 240	40 40 (6)
210 x 150 30 55 (7)
250 x 200 40 40 (6)

* maximum windkracht bij vaste verankering in de grond.

Gebruik

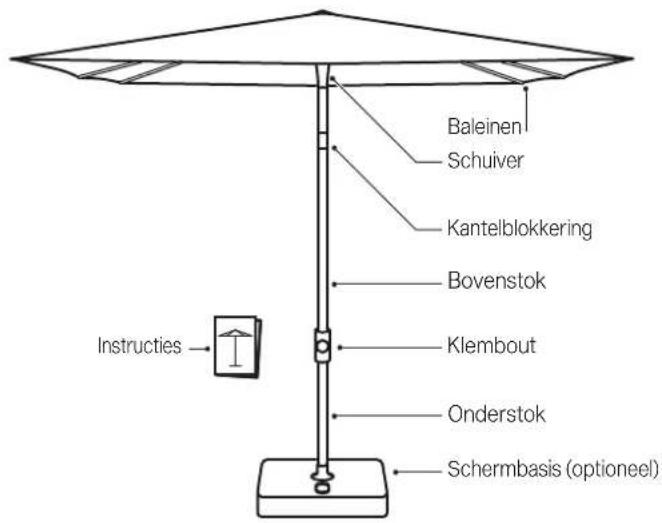

Baleinen Schuiver Kantelblokkering Bovenstok Instructies Klembout Onderstok Schermbasis (optioneel)

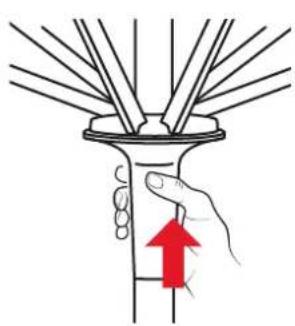

1. Eventuele beschermhuls verwijderen
2. Bevestigingsband/lint losmaken
3. Trek de ribben iets naar buiten
4. Schuif de schuiver naar boven
5. Schuiver wordt hoorbaar boven
   ! De schuiver moet boven hoorbaar vastklikken.

2.3 2.2 2.4

②

Parasolhoogte afstellen

Bij het afstellen van de parasolhoogte de bovenstok goed vasthouden om een onvoorzien neerlaten te vermijden.

1. Bovenstok vasthouden
2. Klembout losmaken
3. Gewenste parasolhoogte instellen
4. Klembout vastdraaien
   Let op: Voordat u de klembout loslaat, moet u de bovenstok stevig vasthouden.

5958

3.3 3.2

3

Parasoldak kantelen

1. Bewegende gedeelte vasthouden
2. Kantelblokkering volledig indrukken
3. Parasol in de eindstand kantelen (aan beide zijden mogelijk)

! Bij het afstellen van de parasolhoogte het bewegende deel op de bovenstok goed vasthouden om een onvoorzien kantelen te vermijden.

4.3 4.2 4.4

4

Parasoldak uitlijnen

Bij het uitlijnen van de parasoldak bovenstok goed vasthouden om een onvoorzien neerlaten te vermijden.

1. Bovenstok vasthouden
2. Klembout losmaken
3. Uitlijnen de parasoldak
4. Klembout vastdraaien
   Let op: Voordat u de klembout loslaat, moet u de bovenstok stevig vasthouden.

5.2 5.3 5.4

5

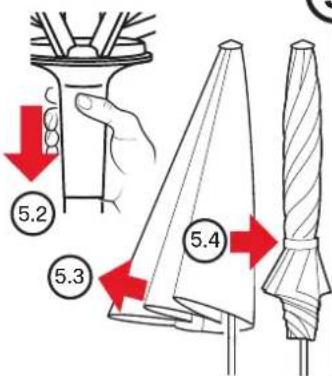

Parasol sluiten

1. Parasol in een rechtopstaande positie
2. Trek de schuiver naar beneden
3. Overtrek goed leggen / wikkelen
4. Breng de bevestigingsband / lint aan
5. Beschermhoes indien nodig overtrekken
   ! Alleen volledig droge schermen wik- kelen / inpakken.

Onderhoud en verzorging

• Parasol in geopende toestand laten drogen om vorming van schimmel en verkleuringen te vermijden.
• Een beschermhoes beschermt de parasol en verlengt zijn levensduur.
• De beschermhoes uitsluitend in droge toestand over een droge parasol aanbrengen.
• Beschermhoes niet in de wasmachine of chemisch reinigen.
• Reinig de overtrek van de parasol zo nodig met lauwwarm water, fijn wasmiddel en een spons.
• Gebruik geen bleekmiddelen en geen scherpe voorwerpen om beschadigingen aan de overtrek te vermijden.
• Controleer van tijd tot tijd alle bouten, zo nodig aandraaien.
• Als de parasol in een sterk blootgestelde positie staat, moet met een hogere slijtage rekening worden gehouden. In dergelijke gevallen adviseren wij een intensiever onderhoud en verzorging.
• In de meeste gevallen kunnen defecte parasols door uw GLATZ dealer worden gerepareerd. Gebruik uitsluitend originele reserveonderdelen van GLATZ.

Demontage

Parasol demonteren als deze gedurende een langere periode niet wordt gebruikt.

GEVAAR! KANTELGEVAAR. LETSELGEVAAR DOOR EEN OMVALLENDE PARASOL.

1. Parasol deskundig sluiten en samenbinden.
2. Parasol in omgekeerde montagerichting demonteren.
3. Parasol in liggende positie, samen met alle accessoires op een droge locatie bewaren.

Garantie

Neem altijd eerst contact op met uw GLATZ dealer, voordat u het product terugzendt. De garantie bedraagt 24 maanden vanaf de aankoopdatum. De garantie vervalt in de volgende omstandigheden:

• Geweld van buitenaf
- Onjuiste bediening en onderhoud van het scherm
- Beschadiging door force majeure

De windgarantie voor een geopende parasol is beperkt. De maximum toegestane windsnelheden vereisen altijd een vaste grondverankering. Bij meerdere parasols moet een minimumafstand van 20 cm tussen twee parasols in acht worden genomen. Tussen een parasol en de muur moet ook een minimumafstand van 20 cm in acht worden genomen.

Verwijdering

Dit symbool op het product, de accessoires of op de verpakking geeft aan dat het product niet als ongesorteerd huisvuil mag worden beschouwd en moet daarom afzonderlijk worden afgevoerd. Breng het product naar een hiertoe bestemd inzamelingsstation voor recycling. De verpakking is van milieuvriendelijk materiaal vervaardigd die kan worden afgevoerd bij uw plaatselijke recyclingsvoorzieningen. Met het juist afvoeren van de verpakkingen en verpakkingsafval draagt u bij om mogelijke gevaren voor het milieu en de gezondheid te vermijden. Het product bestaat uit metaal en synthetische onderdelen. Het afvoeren aan het einde van de levensduur moet conform de regionale milieu- en afvalvoorschriften plaatsvinden.

VITA® Piana
