Fortero Pro - Sonnenschirm Glatz - Kostenlose Bedienungsanleitung

Produkttyp	Sonnenschirm
Marke	Glatz
Modell	Fortero Pro
Verfügbare Abmessungen (Ø oder L×B)	Ø350 cm, 300×300 cm, 350×350 cm, 300×200 cm, 350×250 cm
Stellfläche (Ø350 cm)	8.7 m²
Zusammengeklappte Höhe (Ø350 cm)	133 cm
Hub (Ø350 cm)	215 cm
Gesamthöhe (Ø350 cm)	310 cm
Empfohlenes Mindestgewicht des Sockels (Ø350 cm)	90 kg
Maximale Windbeständigkeit (Bodenverankerung, Ø350 cm)	55 km/h (7 Bft)
Stromversorgung	Keine (manueller Sonnenschirm)
Hauptfunktionen	Sonnenschutz, manuelles Öffnen und Schließen mit Klemmhebel
Pflege und Reinigung	Das Tuch mit lauwarmem Wasser und Feinwaschmittel waschen; keine Lösungsmittel, Bleichmittel oder scharfe Gegenstände verwenden; vor dem Lagern vollständig trocknen lassen
Sicherheit	Sonnenschirm bei starkem Wind, Gewitter oder Schnee schließen; nicht unbeaufsichtigt offen lassen; einen ausreichend schweren Sockel oder eine Bodenverankerung verwenden; regelmäßig die Stabilität des Masts überprüfen
Ersatzteile und Reparierbarkeit	Ausschließlich Original-GLATZ-Ersatzteile verwenden; wenden Sie sich für Reparaturen an Ihren GLATZ-Händler
Optional erhältliches Zubehör	Sockel, Einschlaghülse, Wandkonsole, Schutzhülle, Projektor OSYRION Spot, Befestigungsplatten
Garantie	24 Monate ab Kaufdatum; Garantie erlischt bei unsachgemäßer Nutzung oder Windschäden
Vorgesehene Verwendung	Private und gewerbliche Nutzung (Gastronomie, Hotellerie)

Häufig gestellte Fragen - Fortero Pro Glatz

Welche Abmessungen hat der Glatz Fortero Pro?

Der Fortero Pro ist in mehreren Abmessungen erhältlich: Ø350 cm, 300×300 cm, 350×350 cm, 300×200 cm und 350×250 cm. Die Gesamthöhe variiert je nach Modell zwischen 305 und 331 cm.

Welches Sockelgewicht wird für den Fortero Pro benötigt?

Das Mindestgewicht des Sockels hängt von der Größe ab: für Ø350 cm sind mindestens 90 kg erforderlich; für 300×300 cm 90 kg; für 350×350 cm 120 kg; für 300×200 cm 70 kg; für 350×250 cm 90 kg.

Wie windbeständig ist der Fortero Pro?

Die maximale Windbeständigkeit bei Bodenverankerung beträgt 55 km/h (7 Beaufort) für die Größen Ø350 und 350×250, 60 km/h (7 Bft) für 300×300, 50 km/h (7 Bft) für 350×350 und 65 km/h (8 Bft) für 300×200. Bei Verwendung auf einem Sockel ist die Beständigkeit geringer.

Wie öffne und schließe ich den Sonnenschirm Fortero Pro?

Zum Öffnen: Das Band lösen, die Streben leicht spreizen, den Schieber nach oben drücken, den Klemmhebel nach unten ziehen und in der Führung einhaken, dann den Hebel umlegen. Zum Schließen: Den Hebel entriegeln, den Schirm schließen, die Stoffsegmente aufrollen und das Band befestigen.

Welches Zubehör ist für den Fortero Pro erhältlich?

Das optionale Zubehör umfasst: einen Sockel, eine Einschlaghülse, eine Wandkonsole, eine Schutzhülle, den Projektor OSYRION Spot und Befestigungsplatten.

Wie pflege ich das Tuch des Fortero Pro?

Reinigen Sie das Tuch mit lauwarmem Wasser und Feinwaschmittel mit einem Schwamm. Verwenden Sie keine Lösungsmittel, Bleichmittel oder scharfe Gegenstände. Lassen Sie das Tuch vollständig trocknen, bevor Sie es lagern oder die Hülle wieder aufsetzen.

Welche Sicherheitsvorkehrungen muss ich beachten?

Schließen Sie den Sonnenschirm immer bei starkem Wind, Gewitter oder Schnee. Lassen Sie ihn niemals unbeaufsichtigt offen. Verwenden Sie einen ausreichend schweren Sockel oder eine Bodenverankerung. Überprüfen Sie regelmäßig den festen Sitz der Schrauben und die Stabilität des Masts.

Wie baue ich den Fortero Pro ab und lagere ihn?

Für eine längere Lagerung schließen und befestigen Sie den Sonnenschirm, gehen Sie dann in umgekehrter Reihenfolge des Aufbaus vor. Lagern Sie ihn waagerecht an einem trockenen Ort mit allem Zubehör.

Wie lang ist die Garantiezeit für den Fortero Pro?

Der Sonnenschirm hat eine Garantie von 24 Monaten ab Kaufdatum. Die Garantie erlischt bei unsachgemäßer Nutzung, nicht fachgerechter Pflege oder Windschäden.

Wo finde ich Ersatzteile für meinen Fortero Pro?

Verwenden Sie ausschließlich Original-GLATZ-Ersatzteile. Wenden Sie sich an Ihren GLATZ-Händler, um Teile zu bestellen oder Ihren Sonnenschirm reparieren zu lassen.

BEDIENUNGSANLEITUNG Fortero Pro Glatz

DE Montage- und Bedienungsanleitung 2

	2
Inhaltsverzeichnis
Herzlich willkommen 3
Optionales Zubehör 3
Technische Daten	3
Sicherheitshinweise 4
Montage und Inbetriebnahme 6

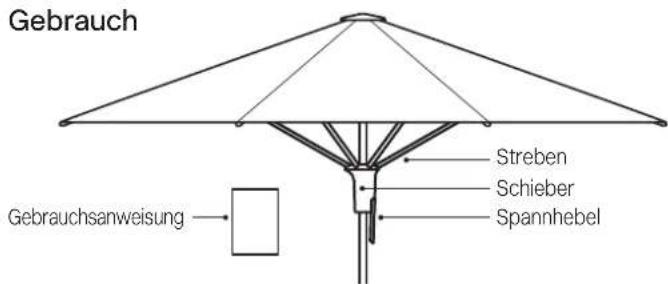

Gebrauch 7
Was tun wenn... 8
Wartung und Pflege 8
Demontage 8
Gewährleistung	9
Entsorgung 9

Bestimmungsgemässe Verwendung

Das Produkt dient als Vorrichtung zum Schutz des menschlichen Körpers vor Sonneneinstrahlung. Das Produkt darf nur in privaten Haushalten, in der Gastronomie und Hotellerie, oder in einem vergleichbaren Umfeld eingesetzt werden. Das Produkt darf nur gemäss dieser Montage- und Bedienungsanleitung verwendet werden. Jegliche andere als in dieser Montage- und Bedienungsanleitung beschriebene Verwendung gilt als nicht bestimmungsgemässe Verwendung. Änderungen im Zuge des technischen Fortschritts bleiben vorbehalten. In dieser Anleitung wird der FORTINO Pro / FORTERO Pro / FORTELLO Pro auch als «Produkt» oder «Sonnenschirm» bezeichnet.

Verwendete Warnworte

!GEFAHR Unmittelbar gefährliche Situation, die zum Tod oder schweren Verletzungen führen kann.

!VORSICHT Potenziell gefährliche Situation, die zu kleineren bis mittelschweren Verletzungen führen kann.

!HINWEIS Eine Situation, die zu Sachbeschädigungen führen kann.

|3

Herzlich willkommen

Herzlichen Glückwunsch zum Kauf Ihres neuen FORTINO Pro / FORTERO Pro / FORTELLO Pro. Sie haben ein hochwertiges Produkt erworben. Diese Anleitung ist Bestandteil dieses Produktes. Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Entsorgung für Anwender des Produktes. Bitte machen Sie sich mit allen aufgeführten Informationen vertraut, bevor Sie das Produkt verwenden. Das Produkt darf nur wie hierin beschrieben und für die angegebenen Anwendungsszenarien verwendet werden. Bei ordnungsgemässer Verwendung und Pflege, wird Ihnen der FORTINO Pro / FORTERO Pro / FORTELLO Pro jahrelang gute Dienste leisten.

Optionales Zubehör

Zu Ihrem Sonnenschirm gibt es ein hochwertiges Zubehörprogramm. Es umfasst unter anderem folgende Produkte, welche perfekt zu Ihrem Sonnenschirm passen:

• Sockel
• Bodenhülsen
• Mauerkonsole
• Schutzhülle
• OSYRION Spot
  • Montageplatten (FORTERO Pro / FORTELLO Pro)

Fragen Sie dazu Ihren GLATZ-Händler.

Technische Daten

	Grösse [cm]	Grundfläche [ m2 ]	Schliesshöhe [cm]	Durchgangshöhe [cm]	Gesamthöhe [cm]
FORTINO Pro	ø 250	4.4	150	205	277
	ø 300	6.4	139	205	291
	200×200	4.0	135	205	277
	250×250	6.2	115	205	293
FORTERO Pro	ø 350	8.7	133	215	310
	300×300	9.0	106	215	318
	350×350	12.3	82	215	331
	300×200	6.0	125	215	305
	350×250	8.8	104	215	319
FORTELLO Pro	350×350	12.3	96	215	342
	400×400	16	80	215	362
	400×300	12	86	215	334

Angaben bei Verwendung der Bodenhülse
BT (FORTINO Pro), resp. M4 (FORTERO Pro / FORTELLO Pro)

Sicherheitshinweise

LESEN SIE ALLE SICHERHEITSHINWEISE SORGFÄLTIG DURCH UND STELLEN SIE SICHER, DASS SIE SIE VERSTEHEN.

• Alle Anweisungen befolgen, um Unfälle, Feuer, Explosionen, Stromschläge oder andere Gefahren zu vermeiden, welche Sachschäden verursachen und/oder zu schweren oder tödlichen Verletzungen führen können.
• Sicherstellen, dass jede Person die das Produkt verwendet, diese Warnungen und Anweisungen gelesen hat und befolgt.
• Diese Montage- und Bedienungsanleitung für die Zukunft aufheben. Sie muss nachfolgenden Benutzern des Produkts weitergegeben werden.
• Der Hersteller haftet nicht für materielle Schäden oder Verletzungen, die durch falsche Handhabung oder Nichteinhaltung der Sicherheitshinweise entstanden sind. In solchen Fällen wird die Gewährleistung ungültig.
• Die Schutzwirkung gegen gefährliche UV-Strahlung ist je nach Umgebung unterschiedlich. Eventuell sind zusätzliche Massnahmen zum Schutz der Haut nötig.
• Kinder dürfen nicht mit dem Produkt spielen.
• !GEFAHR Kinder immer von Verpackungsmaterial fernhalten - dieses stellt eine Erstickungsgefahr dar. Kinder unterschätzen Gefahren. Dieses Produkt ist kein Spielzeug.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung und Kenntnisse dürfen das Produkt nur gebrauchen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt werden oder ihnen der sichere Gebrauch des Produktes gezeigt wurde und sie die damit verbundenen Gefahren verstanden haben. Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Das Produkt bei Mangel an Konzentration / Aufmerksamkeit und / oder unter Einfluss von Drogen, Alkohol oder Medikamenten nicht verwenden.
• Das Produkt muss in einem Sockel mit geeignetem Gewicht oder einer Bodenhülse mit genügend fester Verankerung aufgestellt werden.
• Das Produkt nicht fallen oder anschlagen lassen.

• Spannweite des Sonnenschirms vor dem Öffnen / Schliessen prüfen.

• Sicherstellen, dass beim Öffnen / Schliessen keine Personen / Objekte im Bewegungsbereich sind. Ansonsten können Verletzungen / Beschädigungen auftreten.

• !GEFAHR Sonnenschirm bei auffrischendem Wind, stürmischen Wetterverhältnissen und / oder Schneefall schliessen.
• Angaben für die maximal zulässige Windgeschwindigkeit bei fester Bodenverankerung (Bodenhülse in Beton eingesetzt) beachten. Falls eine andere Befestigungsmethode verwendet wird, ist die zulässige Windgeschwindigkeit reduziert.
• Unbeaufsichtigte Schirme dürfen nicht geöffnet bleiben. Allfällige Schäden fallen nicht unter die Gewährleistung. Geschlossene Schirme immer mit einem Bindegurt zusammenbinden.
• Nur Originalzubehör und -ersatzteile verwenden.
• Veränderungen am Produkt und technische Modifizierungen sind nicht zulässig.
• Während dem Öffnen und Schliessen des Schirms muss dieser überwacht werden.
• Stabile Verbindung von Unter- und Oberstock sicherstellen. Sitz der Schraube von Zeit zu Zeit prüfen und bei Bedarf nachziehen (8 Nm).
• Schirm und Zubehör regelmässig auf übermässigen Verschleiss und Beschädigungen überprüfen. Werden Mängel festgestellt, diese vor dem weiteren Gebrauch beheben lassen.
• Keine Lösungsmittel und scheuernde Reinigungsmittel verwenden.
• Demontierte Schirme dürfen nur liegend gelagert werden.
• Bei Verwendung einer festen Bodenverankerung muss die Installation durch speziell geschulte Personen gemäss den separaten Montageanweisungen erfolgen.
• Keine offene Flamme in der Nähe oder unter dem Sonnenschirm anzünden.

Montage und Inbetriebnahme

• Schirm, Unterstock, Bindegurt, Top
• Bedienungsanleitung
• Inbusschlüssel
• Befestigungsschraube (nur FORTELLO Pro)

! Verpackungsmaterial sachgerecht entsorgen und von Kindern fernhalten. Defektes Material nicht in Betrieb nehmen. Im Falle von Schäden unverzüglich den Transportdienstleister informieren.

)

Schirm ablegen

Schirm vorsichtig auf saubere, horizontale Fläche legen. Bei FORTERO Pro und FORTELLO Pro zu zweit arbeiten und den Schirm gut festhalten.

)

Montage

1. Unterstock in Oberstock stecken und verschrauben (8 Nm)

Stabile Verbindung von Unter- und Oberstock sicherstellen. Sitz der Schraube von Zeit zu Zeit prüfen und bei Bedarf nachziehen (8 Nm).

1. Unterstock in Oberstock stecken und verschrauben (8 Nm) Stabile Verbindung von Unter- und Oberstock sicherstellen. Sitz der Schraube von Zeit zu Zeit prüfen und bei Bedarf nachziehen (8 Nm).

)

Bodenbefestigung vorbereiten

Bodenhülse gemäss separater Anleitung setzen.

Grösse [cm] [kg] [km/h (Bft.)]	minimales Sockel-Gewicht	maximaie Windstärke*
ø250	40 80 (9)
ø300	55	60 (7)
200 x 200	40 70 (8)
250 x 250	55	55 (7)

FORTERO Pro

* maximale Windstärke bei fixer Verankerung im Boden.

FORTELLO Pro

ø350, 350×250 90 55 (7)

300×300 90 60 (7)

350×350 120 50 (7)

300×200 70 65 (8)

350×350, 400×300 120 80 (9)

400×400 180 70 (8)

Schirm aufstellen

1. Schirm in die Verankerung stellen
2. FORTINO Pro, FORTERO Pro: Stock mit Klemmbride festziehen FORTELLO Pro: durchgehende Befestigungsschraube festziehen

1

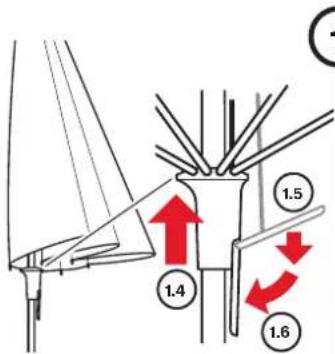

Schirm öffnen

1. Allfällige Schutzhülle entfernen
2. Bindegurt lösen
3. Streben von Hand leicht lockern / herausziehen
4. Den Schieber nach oben drücken
5. Spannhebel greifen, gleichzeitig herunterziehen, im Schieber einhängen
6. Spannhebel nach unten klappen
   Sicherstellen, dass der Spannhebel SENKRECHT nach unten geführt und ganz eingeschnappt wird.

2

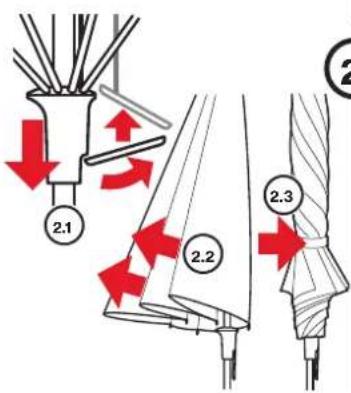

Schirm schliessen

1. Spannhebel lösen, Schirm schliessen
2. Stoffsegmente herausziehen/wickeln
3. Bindegurt anbringen
4. Bei Bedarf Schutzhülle überziehen
   ! Nur vollständig trockene Schirme wickeln/einpacken.

Wartung und Pflege

• Sonnenschirm in geöffnetem Zustand trocknen lassen, um Bildung von Schimmel und Verfärbungen zu verhindern.
• Eine Schutzhülle schützt den Sonnenschirm und verlängert seine Lebensdauer.
• Sonneneinstrahlung (UV-Strahlung), Witterung (Wind, Regen, Schnee) und Nutzungsdauer/-häufigkeit beeinflussen die Lebensdauer der Schutzhülle, daher muss sie regelmässig ersetzt werden. Die Überwinterung von Sonnenschirm und Schutzhülle an einem geschützten/trockenen Ort erhöht deren Lebensdauer zusätzlich.
• Die Schutzhülle nur in trockenem Zustand über den trockenen Sonnenschirm ziehen.
• Schutzhülle weder in der Waschmaschine noch chemisch reinigen.
• Reinigen Sie den Überzug des Sonnenschirms bei Bedarf mit lauwarmem Wasser, Feinwaschmittel und einem Schwamm.
• Verwenden Sie kein Bleichmittel und keine scharfen Objekte, um Beschä digungen am Überzug zu vermeiden.
• Von Zeit zu Zeit festen Sitz aller Schrauben überprüfen, bei Bedarf nachziehen.
• Wenn der Sonnenschirm an stark exponierter Stelle steht, muss mit erhöhtem Verschleiss gerechnet werden. In solchen Fällen empfehlen wir eine intensivere Wartung und Pflege.
• In den meisten Fällen können defekte Schirme von Ihrem GLATZ Partner repariert werden. Verwenden Sie ausschliesslich Originalersatzteile von GLATZ.

Demontage

Sonnenschirm abbauen, falls er für längere Zeit nicht verwendet wird.

GEFAHR! KIPPGEFAHR. VERLETZUNGSGEFAHR DURCH EINEN UMKIPPENDEN SONNENSCHIRM.

1. Sonnenschirm sachgemäss schliessen und zusammenbinden.
2. Sonnenschirm in umgekehrter Montagerichtung demontieren.
3. Sonnenschirm in liegender Position zusammen mit allen Zubehörteilen an einem trockenen Ort lagern.

Gewährleistung

Nehmen Sie immer zuerst mit ihrem GLATZ Partner Kontakt auf, bevor Sie das Produkt einsenden. Die Gewährleistung auf den Schirm beträgt 24 Monate ab Kaufdatum. Die Gewährleistung erlischt in folgenden Fällen:

• Äussere Gewalteinwirkung
• Unsachgemässe Bedienung und Wartung des Schirms
• Beschädigungen durch höhere Gewalt

Die Windgewährleistung für einen offenen Schirm ist beschränkt. Die maximal zulässigen Windgeschwindigkeiten bedingen immer eine fixe Verankerung im Boden. Bei mehreren Schirmen ist ein Mindestabstand von 20 cm zwischen zwei Schirmen einzuhalten. Ebenfalls ist zwischen dem Schirm und Wänden der Mindestabstand von 20 cm einzuhalten.

Entsorgung

Dieses Symbol auf dem Produkt, den Zubehörteilen oder auf der Verpackung zeigt an, dass das Produkt nicht als unsortierter Hausmüll behandelt werden darf, sondern separat entsorgt werden muss. Entsorgen Sie das Produkt an einer dafür vorgesehenen Sammelstelle für Recycling. Die Verpackung ist aus umweltfreundlichen Materialien hergestellt, die in Ihren lokalen Recyclingeinrichtungen entsorgt werden können. Mit der korrekten Entsorgung der Verpackungen und Verpackungsabfälle helfen Sie, mögliche Gefahren für die Umwelt und die Gesundheit zu vermeiden. Das Produkt besteht aus Metall und synthetischen Teilen. Eine Entsorgung zum Ende der Lebensdauer muss im Rahmen der regionalen Umwelt- und Abfallvorschriften erfolgen.
