GEBRUIKSAANWIJZING Fortello LED Glatz

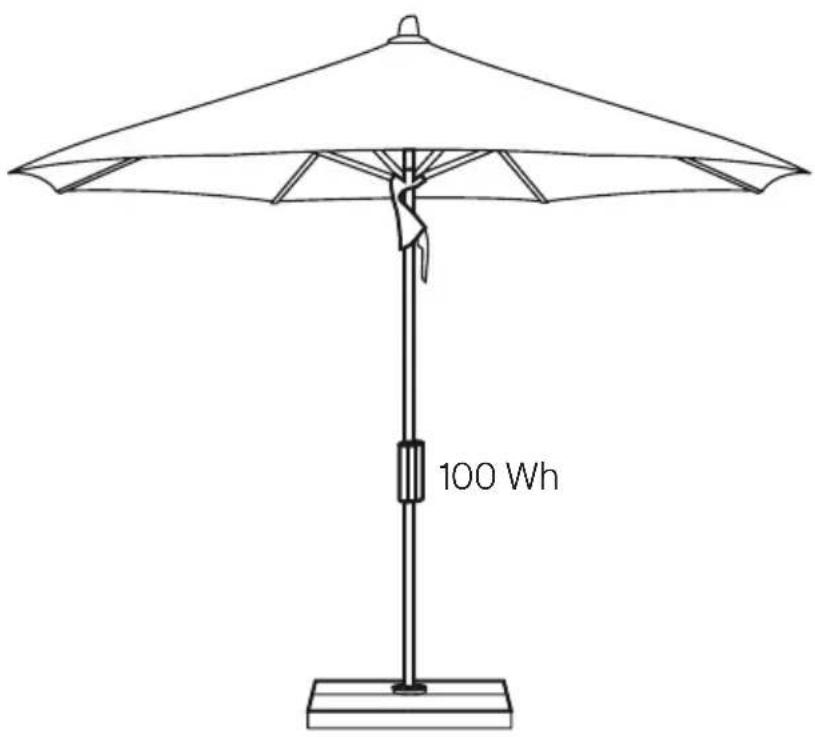

FORTELLO® LED met batterij

100 Wh

Veiligheidsvoorschriften 54

Productoverzicht 57

Laden van accu 57

Montage en inbedrijfname 58

Gebruik 59

Wat te doen als... 60

Onderhoud en verzorging 60

Demontage 60

Garantie 61

EG-conformiteitsverklaring 61

Verwijdering 61

Gebruik conform de voorschriften

Het product wordt gebruikt als voorziening om het menselijk lichaam tegen zonlicht te beschermen. Het product mag uitsluitend in particuliere huishoudens, restaurants en hotels of in een vergelijkbare omgeving worden gebruikt. Het product mag uitsluitend worden gebruikt overeenkomstig deze montage- en bedieningshandleiding. Een ander als hier in deze montage- en bedieningshandleiding beschreven toepassing geldt als niet conform de voorschriften. Wijzigingen in de zin van technische vooruitgang voorbehouden. In deze handleiding wordt de FORTELLO LED ook als «product» of «parasol» aangeduid.

Gebruikte symbolen

!GEVAAR een direct gevaarlijke situatie die tot dodelijk of ernstig letsel kan leiden.

!VOORZICHTIG een potentieel gevaarlijke situatie die tot licht of gemiddeld letsel kan leiden.

!AANWIJZING een situatie die tot materiële schade kan leiden.

5352

Hartelijk welkom

Hartelijk gefeliciteerd met de aankoop van uw nieuwe FORTELLO LED. U heeft een hoogwaardige parasol aangeschaft. Deze handleiding maakt deel uit van dit product. Het bevat belangrijke informatie betreffende de veiligheid, het gebruik en het afvoeren voor de gebruiker van het product. Maakt u zich vertrouwd met alle vermelde informatie voordat u het product gaat gebruiken. Het product mag uitsluitend worden gebruikt als beschreven en voor de aangegeven toepassingsbereiken. Als u het gebruik en het onderhoud in acht neemt, zal de FORTELLO LED u jarenlang goede diensten bewijzen.

Optionele accessoires

Voor uw parasol is een hoogwaardig accessoireprogramma beschikbaar. Het omvat onder meer de volgende producten, die perfect bij uw parasol passen:

• Sokkel
• Montageplaten
• Bodemhuls
• Muurconsole
• Beschermhoes
• Reserve batterij
• OSYRIION Spot

Neem hiertoe contact op met uw GLATZ-dealer.

Technische specificaties

Afmetingen [cm]	Oppervlak [ m^2 ]	Sluithoogte [cm]	Doorgangs-hoogte [cm]	Totale hoogte [cm]
ø400	11.3	135	215	345
400×300	12	130	215	375
300×300	9	125	215	345
350×350	12.3	110	215	365
400×400	16	95	215	385

Details bij gebruik van de bodemhuls

Baterij type	Li-Ion
Specificaties	14,8 V, 6.8 Ah, 100 Wh
Kleurtemperatuur	2.700 K
Maximale helderheid	2.200 Lumen
Illuminatie duur bij de aanbevolen helderheid	10 h
Duur illuminatie bij maximale helderheid	4 h
Oplaadtijd tot volledig	4 h
IP-Bescherming	IP54
Maximale laadstroom	2 A
Operationele temperatuur bij laden	0 - 40 °C
Operationele temperatuur bij ontladen	-20 - 40 °C

Veiligheidsvoorschriften

LEES ALLE VEILIGHEIDSVOORSCHRIFTEN ZORGVULDIG DOOR EN STEL ZEKER DAT U ZE BEGRIJPT.

• Alle aanwijzingen in acht nemen om ongevallen, brand, explosies, elektrische schokken of andere gevaren te vermijden, die materiële schade kunnen veroorzaken en/of tot ernstig of dodelijk letsel kunnen leiden.
• Let op dat elke persoon die dit product gebruikt, deze waarschuwingen heeft gelezen en opvolgt.
• Bewaar deze montage- en bedieningshandleiding voor de toekomst. Het moet worden doorgegeven aan volgende gebruikers van het product.
• De fabrikant kan niet aansprakelijk worden gesteld voor materiële schade of letsel, die door onjuiste bediening of het niet in acht nemen van de veiligheidsinstructies zijn ontstaan. In dergelijke gevallen vervalt de garantie.
• De bescherming tegen gevaarlijke UV-straling is afhankelijk van de omgeving. Er zijn wellicht eventuele aanvullende maatregelen voor het beschermen van de huid noodzakelijk.
• Kinderen mogen niet met het product spelen.
• !GEVAAR Kinderen altijd uit de buurt houden van verpakkingsmaterialen om verstikkingsgevaar te voorkomen. Kinderen onderschatten gevaren. Dit product is geen speelgoed.
• Kinderen vanaf 8 jaar en personen met fysieke, sensorische of verstandelijke beperkingen of met een gebrek aan ervaring en/of kennis, mogen het product uitsluitend gebruiken als zij onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon, of van hem of haar instructies krijgen hoe het apparaat veilig moet worden gebruikt en de hieraan verbonden gevaren hebben begrepen. Reinigingsen onderhoudswerkzaamheden mogen niet door kinderen zonder toezicht uitgevoerd worden.
• Het product niet gebruiken bij een gebrekkige concentratie/aandacht en/of als u onder invloed van drugs, alcohol of medicijnen verkeerd.
• Het product moet in een sokkel of een huls met vaste verankering worden opgesteld.
• Het product niet laten vallen of laten aanslaan.
• Spanbreedte van de parasol voor het openen/sluiten controleren.

• Controleer of bij het openen/sluiten zich geen personen/objecten binnen het bewegingsbereik bevinden. Er kan anders letsel/beschadigingen ontstaan.

• !GEVAAR Parasol bij opkomende wind, stormachtige weersomstandigheden en/of sneeuwval sluiten.

• Gesloten scherm altijd met de bevestigingsband vastbinden. De bevestigingsband moet gehaakt worden in de voorziene haken.
• Gegevens voor de maximale toegestane windsnelheid bij vaste grondverankering (grondhuls in beton geplaatst) in acht nemen. Als een andere bevestigingsmethode wordt gebruikt, is de toegestane windsnelheid minder.
• Parasols zonder toezicht mogen niet geopend blijven. Eventuele schade valt niet onder de garantie. Gesloten scherm altijd met een bevestigingsband of een geschikt bindsysteem samenbinden.
• Uitsluitend originele accessoires/reserveonderdelen gebruiken.
• Wijzigingen aan het product en technische modificaties zijn niet toegestaan.
• Tijdens het openen en sluiten van het scherm moet deze bewaakt worden.
• Zorgen voor een stabiele verbinding van de onderste en bovenste onderdelen. Controleer af en toe of de schroef goed vastzit en draai hem indien nodig opnieuw vast. Zorg ervoor dat de kabel niet is ingeklemd (8 Nm).
• Scherm en accessoire regelmatig op overmatige slijtage en beschadigingen controleren. Als er defecten worden gevonden, laat deze dan verhelpen alvorens verder te gebruiken.
• Gebruik geen oplosmiddelen en schurende reinigingsmiddelen.
• Gedemonteerde schermen mogen alleen liggend bewaard worden.
• Stroomvoorziening: De spanning wordt aangegeven op het typeplaatje van de lader.
• Netsnoer niet knijpen, trekken, over scherpe randen brengen. Controleer apparaat/stroomkabel/verlengkabel voor beschadigde gebieden. Defect materiaal niet in bedrijf nemen. Vervang beschadigde stroomkabels door de herstellingsdienst.

• Reparaties aan de lader/batterij alleen door een specialist. Batterij niet openen/in kortsluiting maken. Ondeskundige herstellingen kunnen tot aanzienlijke gevaren voor de gebruiker leiden.

• Plaats de batterij/aansluitkabel nooit op hete oppervlakken of breng ze in de buurt van open vuur.

• Nooit de lader in de buurt van water (badkuipen, wastafels, enz.) gebruiken. Niet blootstellen aan regen of vocht.
• Zou de batterijlader/batterij in het water vallen, trek eerst de stekker uit. De apparatuur moet worden gecontroleerd door een specialist voor het volgende gebruik.
• Als de batterij nat wordt, door regen of dergelijke, niet gebruiken tot de batterij en de elektrische contacten volledig droog zijn.
• Laat de batterij niet na het opladen bij de lader. Laden en opslaan (0-25 °C) bij kamertemperatuur. Opslaan van de batterij met 40-80% laadtoestand (2-4 lichtjes) draagt bij tot een langere levensduur van de batterij.
• De contacten van de lithiumionenbatterij mogen niet verbonden of gebogen zijn. Kortsluitingsgevaar!
• Laad de batterij voor het eerste keer volledig op (ongeveer 4 uur).
• Wanneer lang niet in gebruik en vóór opslag, laad de batterij tussen 40-80%. Dit komt overeen met 2-4 lichtjes op de batterij-indicator.
• Max. batterijcapaciteit komt er na ongeveer 5 cyclussen laden/ontladen.
• Vermijd diepe ontlading, accu min. na 6 maanden opnieuw 40% - 80% laden (2-4 lichtjes).
• Gebruik alleen originele bijgeleverde Li-ion batterij oplader voor het opladen van de lithium-ion batterij. Gebruik de batterij niet met andere toestellen.
• Kinderen en dieren mogen niet spelen met de batterij/lader.
• Als er rook komt uit de machine onmiddellijk uitschakelen/ stekker uithalen.
• Deactiveren bij abnormaal geluid, geur, oververhitting, rook of vloeistof uit de accu; trek de batterijlader onmiddellijk uit apparaat brengen en breng in de open lucht.
• Gemorste vloeistoffen niet aanraken/slikken. Bij contact met de huid/kleding onmidelijk met zeep wassen en spoelen met veel water. Neem onmiddelijk contact op bij slikken of contact met de ogen met een Toxicologisch Instituut.
• Gebruik of verplaats nooit opgezwollen, lekkende of beschadigde batterijen. Als de batterij abnormaal is, raadpleeg een specialist.

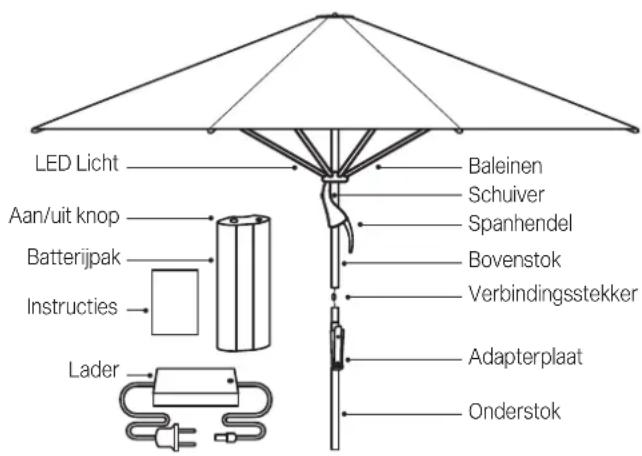

Productoverzicht

LED Licht Aan/uit knop Batterijpak Instructies Lader Baleinen Schuiver Spanhendel Bovenstok Verbindingsstekker Adapterplaat Onderstok

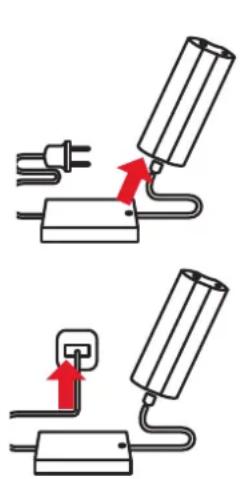

Laden van accu

• Gebruik alleen de originele bijgeleverde Li-ion batterij oplader voor het opladen van de lithium-ion batterij.
• Als er rook komt, de machine onmiddellijk uitschakelen/stekker uithalen.
• Bij abnormaal geluid, geur, oververhitting, rook of vloeistof uit de accu, onmiddellijk de batterijlader uittrekken en verwijderen in open lucht.

! Batterijpak aansluiten op de lader.

Lader insteken

! Steek de stekker van de lader op een geschikte connector. De netspanning dient te voldoen aan de bepalingen op het typeplaatje.

Laden...

○○○○○ leeg

vol

Installatie en inbedrijfstelling Gebruik

Parasol uitpakken

Leveringsomvang:

• Scherm, benedenstuk, bevestigingsband, top, bovenplaat
• Batterijpak incl. lader
• Handleiding

Gooi verpakkingsmateriaal weg en houd

buiten bereik van kinderen. Defect materiaal niet in bedrijf nemen. In geval van schade onmiddellijk de vervoerder op de hoogte stellen.

Parasol voormonteren

1. Op de bovenkant van de paal, plaats eerst de bovenplaat en schroef de top aan.
2. Electrische verbinding maken. Polariteit van de stekker respecteren.
3. Plaats en schroef benedenstuk in bovenstuk (8 Nm).

! Stroomkabel zonder spanning leiden. Zorgen voor een stabiele verbinding van de onderste en bovenste onderdelen. Controleer af en toe of de schroef goed vastzit en draai hem indien nodig opnieuw vast. Zorg ervoor dat de kabel niet is ingeklemd (8 Nm).

Bodembevestiging voorbereiden

Bodembevestiging conform afzonder- lijke handleiding plaatsen.

Grootte Sokkelgewicht Windkracht*

		[km/h (BfL)][m]
ø 4.0	>120	<85 (9)
4.0×3.0	>120	<85 (9)
3.0×3.0	>120	<100 (10)
3.5×3.5	>120	<85 (9)
4.0×4.0	>180	<75 (8)

* bij vaste verankering in de grond.

Parasol opzetten

Parasol in de ankerplaats stellen.

Parasol openen

1. Eventuele beschermhuls verwijderen
2. Koord losmaken
3. Met behulp van de schuiver het scherm openen
4. Spanhendel naar beneden trekken en inhangen
5. Vergrendel de spanhendel naar beneden
   ! Zorg ervoor dat de spanhendel gesloten is

Plaats de batterij

1. Schuif de batterij op adapterplaat
2. Druk batterij goed aan
   ! De elektrische aansluiting moet worden gewaarborgd.

Controle van het laadniveau

Het licht instellen

Tikken wanneer OFF:

1x aanbevolen helderheid

Blijven aanraken wanneer ON:

helder Verminderen helderheid

in donker Verhogen helderheid

! Richting verandert bij elke tik en vasthouden.

[kg]

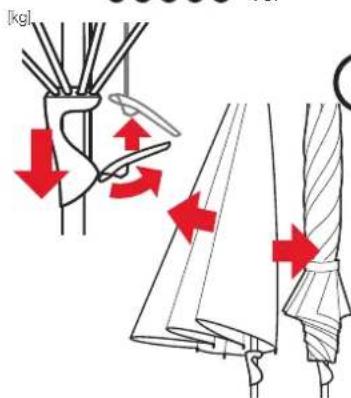

Parasol sluiten

1. Verwijder de batterij en op een droge plaats bewaren. Indien nodig, laden.
2. Los spanhendel, scherm sluiten
3. Overtrek goed leggen / wikkelen
4. Breng de bevestigingsband aan
5. Beschermhoes indien nodig overtrekken
   ! Alleen volledig droge schermen wik- kelen / inpakken.

Wat te doen als ...

Probleem Oplossingen

Parasol gaat zwaar om te openen.	Stangen regelmatig met siliconenspray inspuiten.
Glijsporen op de aluminium stangen.	Dit zijn normale gebruikssporen, die met een vochtig doekje eenvoudig kunnen worden verwijderd.
Geen LED-licht De batterij opladen en correct op de adapter plaat leggen.
Batterij diep ontladen na een lange periode van niet-gebruik (geen reactie bij het indrukken van de statusknop, geen LED die oplicht).	Sluit de meegeleverde originele oplader aan op de batterij. De LED van de oplader gaat groen branden. Dit proces kan enkele uren duren. Daarna wordt debatterij normaal opgeladen.

Onderhoud en verzorging

• Parasol in geopende toestand laten drogen om vorming van schimmel en verkleuringen te vermijden.
• Een beschermhoes beschermt de parasol en verlengt zijn levensduur.
• De beschermhoes uitsluitend in droge toestand over een droge parasol aanbrengen.
• Beschermhoes niet in de wasmachine of chemisch reinigen.
• Reinig de overtrek van de parasol zo nodig met lauwwarm water, fijn was-middel en een spons.
• Gebruik geen bleekmiddelen en geen scherpe voorwerpen om beschadigingen aan de overtrek te vermijden.
• Controleer van tijd tot tijd alle bouten, zo nodig aandraaien.
• Als de parasol in een sterk blootgestelde positie staat, moet met een hogere slijtage rekening worden gehouden. In dergelijke gevallen adviseren wij een intensiever onderhoud en verzorging.
• In de meeste gevallen kunnen defecte parasols door uw GLATZ dealer worden gerepareerd. Gebruik uitsluitend originele reserveonderdelen van GLATZ.

Demontage

Parasol demonteren als deze gedurende een langere periode niet wordt gebruikt.

GEVAAR! KANTELGEVAAR. LETSELGEVAAR DOOR EEN OMVALLENDE PARASOL.

1. Parasol deskundig sluiten en samenbinden.
2. Parasol in omgekeerde montagerichting demonteren.
3. Parasol in liggende positie, samen met alle accessoires op een droge locatie bewaren.

Garantie

Neem altijd eerst contact op met uw GLATZ dealer, voordat u het product terugzendt. De garantie bedraagt 24 maanden vanaf de aankoopdatum. De garantie vervalt in de volgende omstandigheden:

• Geweld van buitenaf
- Onjuiste bediening en onderhoud van het scherm
- Beschadiging door force majeure

De windgarantie voor een geopende parasol is beperkt. De maximum toegestane windsnelheden vereisen altijd een vaste grondverankering. Bij meerdere parasols moet een minimumafstand van 20 cm tussen twee parasols in acht worden genomen. Tussen een parasol en de muur moet ook een minimumafstand van 20 cm in acht worden genomen.

EG-conformiteitsverklaring

Wij van, Glatz AG, Langfeldstrasse 113, CH-8500 Frauenfeld, verklaren hiermee, dat dit product voldoet aan de richtlijnen van de Europese Gemeenschap. De momenteel geldige conformiteitsverklaringen vindt u bij ons downloadgebied op www.glatz.com.

Verwijdering

Dit symbool op het product, de accessoires of op de verpakking geeft aan dat het product niet als ongesorteerd huisvuil mag worden beschouwd en moet daarom afzonderlijk worden afgevoerd. Breng het product naar een hiertoe bestemd inzamelingsstation voor recycling. Het afvoeren van elektrische en elektronische apparatuur binnen de EU en in andere Europese landen vindt plaats bij inzamelingsstations die over systemen voor gescheiden inzameling van elektrische en elektronische apparaten beschikken.

Met de juiste afvoer van het product draagt u bij om mogelijke gevaren voor het milieu en de gezondheid te vermijden, die door een ondeskundige behandeling van oude apparatuur kunnen worden veroorzaakt. Het recyclen van materialen draagt bij aan het behoud van natuurlijke ressources. Voer daarom geen oude elektrische of elektronische apparaten af in het ongesorteerde huisvuil.

De verpakking is van milieuvriendelijk materiaal vervaardigd die kan worden afgevoerd bij uw plaatselijke recyclingsvoorzieningen. Met het juist afvoeren van de verpakkingen en verpakkingsafval draagt u bij om mogelijke gevaren voor het milieu en de gezondheid te vermijden. Het product bestaat uit metaal en synthetische onderdelen. Het afvoeren aan het einde van de levensduur moet conform de regionale milieu- en afvalvoorschriften plaatsvinden.

FORTELLO ^® LED mit Akkupack FORTELLO ^® LED avec batterie FORTELLO ^® LED with battery pack FORTELLO ^® LED con pacchetto batteria FORTELLO ^® LED con baterías FORTELLO ^® LED met batterij

100 Wh
