BEDIENUNGSANLEITUNG Fortello LED Glatz

FORTELLO ^® LED mit Akkupack

DE Montage- und Bedienungsanleitung 2

Herzlich willkommen 2

Optionales Zubehör 2

Technische Daten 2

Sicherheitshinweise 4

Geräteübersicht 7

Akkupack laden 7

Montage und Inbetriebnahme 8

Gebrauch 9

Was tun wenn... 10

Wartung und Pflege 10

Demontage 10

Gewährleistung 11

EG-Konformitätserklärung 11

Entsorgung 11

Bestimmungsgemässe Verwendung

Das Produkt dient als Vorrichtung zum Schutz des menschlichen Körpers vor Sonneneinstrahlung. Das Produkt darf nur in privaten Haushalten, in der Gastronomie und Hotellerie, oder in einem vergleichbaren Umfeld eingesetzt werden. Das Produkt darf nur gemäss dieser Montage- und Bedienungsanleitung verwendet werden. Jegliche andere als in dieser Montage- und Bedienungsanleitung beschriebene Verwendung gilt als nicht bestimmungsgemässe Verwendung. Änderungen im Zuge des technischen Fortschritts bleiben vorbehalten. In dieser Anleitung wird der FORTELLO LED auch als «Produkt» oder «Sonnenschirm» bezeichnet.

Verwendete Warnworte

!GEFAHR Unmittelbar gefährliche Situation, die zum Tod oder schweren Verletzungen führen kann.

!VORSICHT Potenziell gefährliche Situation, die zu kleineren bis mittelschweren Verletzungen führen kann.

!HINWEIS Eine Situation, die zu Sachbeschädigungen führen kann.

3

Herzlich willkommen

Herzlichen Glückwunsch zum Kauf Ihres neuen FORTELLO LED. Sie haben ein hochwertiges Produkt erworben. Diese Anleitung ist Bestandteil dieses Produktes. Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Entsorgung für Anwender des Produktes. Bitte machen Sie sich mit allen aufgeführten Informationen vertraut, bevor Sie das Produkt verwenden. Das Produkt darf nur wie hierin beschrieben und für die angegebenen Anwendungsszenarien verwendet werden. Bei ordnungsgemässer Verwendung und Pflege, wird Ihnen der FORTELLO LED jahrelang gute Dienste leisten.

Optionales Zubehör

Zu Ihrem Sonnenschirm gibt es ein hochwertiges Zubehörprogramm. Es umfasst unter anderem folgende Produkte, welche perfekt zu Ihrem Sonnenschirm passen:

• Sockel
• Montageplatten
• Bodenhülsen
• Mauerkonsole
  • Schutzhülle
• Reserve-Akkupack
• OSYRIION Spot

Fragen Sie dazu Ihren GLATZ-Händler.

Technische Daten

Grösse [cm]	Grundfläche [ m^2 ]	Schliesshöhe [cm]	Durchgangshöhe [cm]	Gesamthöhe [cm]
ø400	11.3	135	215	345
400×300	12	130	215	375
300×300	9	125	215	345
350×350	12.3	110	215	365
400×400	16	95	215	385

Angaben bei Verwendung der Bodenhülse M4

Akkutyp	Li-Ion
Spezifikationen	14,8 V, 6.8 Ah, 100 Wh
Farbtemperatur	2'700 K
Maximale Helligkeit	2'200 Lumen
Beleuchtungsdauer bei empfohlener Helligkeit	10 h
Beleuchtungsdauer bei maximaler Helligkeit	4 h
Ladezeit bis voll	4 h
IP-Schutzgrad	IP54
Maximaler Ladestrom	2 A
Betriebstemperatur beim Laden	0 - 40 °C
Betriebstemperatur beim Entladen	-20 - 40 °C

Sicherheitshinweise

LESEN SIE ALLE SICHERHEITSANWEISUNGEN SORG-FÄLTIG DURCH UND STELLEN SIE SICHER, DASS SIE SIE VERSTEHEN.

• Alle Anweisungen befolgen, um Unfälle, Feuer, Explosionen, Stromschläge oder andere Gefahren zu vermeiden, welche Sachschäden verursachen und/oder zu schweren oder tödlichen Verletzungen führen können.
• Sicherstellen, dass jede Person die das Produkt verwendet, diese Warnungen und Anweisungen gelesen hat und befolgt.
• Alle Sicherheitshinweise und Anweisungen für die Zukunft aufheben. Sie müssen nachfolgenden Benutzern des Produkts weitergegeben werden.
• Der Hersteller haftet nicht für materielle Schäden oder Verletzungen, die durch falsche Handhabung oder Nichteinhaltung der Sicherheitshinweise entstanden sind. In solchen Fällen wird die Gewährleistung ungültig.
• Die Schutzwirkung gegen gefährliche UV-Strahlung ist je nach Umgebung unterschiedlich. Eventuell sind zusätzliche Massnahmen zum Schutz der Haut nötig.
• Kinder dürfen nicht mit dem Produkt spielen.
• !GEFAHR Kinder immer von Verpackungsmaterial fernhalten - dieses stellt eine Erstickungsgefahr dar. Kinder unterschätzen Gefahren. Dieses Produkt ist kein Spielzeug.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung und Kenntnisse dürfen das Produkt nur gebrauchen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt werden oder ihnen der sichere Gebrauch des Gerätes gezeigt wurde und sie die damit verbundenen Gefahren verstanden haben. Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Das Gerät bei Mangel an Konzentration / Aufmerksamkeit und / oder unter Einfluss von Drogen, Alkohol oder Medikamenten nicht verwenden.
• Das Produkt nicht fallen oder anschlagen lassen.
• Spannweite des Sonnenschirms vor dem Offnen/Schliessen prüfen.

• Sicherstellen, dass beim Öffnen / Schliessen keine Personen / Objekte im Bewegungsbereich sind. Ansonsten können Verletzungen / Beschädigungen auftreten.

• !GEFAHR Sonnenschirm bei auffrischendem Wind, stürmischen Wetterverhältnissen und / oder Schneefall schliessen.

• Angaben für die maximal zulässige Windgeschwindigkeit bei fester Bodenverankerung (Bodenhülse in Beton eingesetzt) beachten. Falls eine andere Befestigungsmethode verwendet wird, ist die zulässige Windgeschwindigkeit reduziert.
• Unbeaufsichtigte Schirme dürfen nicht geöffnet bleiben. Allfällige Schäden fallen nicht unter die Gewährleistung. Geschlossene Schirme immer mit einem Bindegurt zusammenbinden.
• Nur Originalzubehör / Ersatzteile verwenden.
• Veränderungen am Produkt und technische Modifizierungen sind nicht zulässig.
• Während dem Öffnen und Schliessen des Schirms muss dieser überwacht werden.
• Stabile Verbindung von Unter- und Oberstock sicherstellen. Sitz der Schraube von Zeit zu Zeit prüfen und bei Bedarf nachziehen. Sicherstellen, dass Kabel nicht eingeklemmt wird (8 Nm).
• Schirm und Zubehör regelmässig auf übermässigen Verschleiss und Beschädigungen überprüfen. Werden Mängel festgestellt, diese vor dem weiteren Gebrauch beheben lassen.
• Keine Lösungsmittel und scheuernde Reinigungsmittel verwenden.
• Netzanschluss: Die Spannung muss den Angaben auf dem Typenschild des Ladegerätes entsprechen.
• Netzkabel nicht knicken, einklemmen, über scharfe Kanten ziehen. Gerät / Netzkabel / Verlängerungskabel auf Schadstellen überprüfen. Defektes Gerät nie in Betrieb nehmen. Schadhafte Netzkabel durch den Hersteller ersetzen lassen.
• Reparaturen am Ladegerät/Akku nur durch eine Fachkraft. Akku nicht öffnen/ kurzschliessen. Durch nicht fachgerechte Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
• Akku / Anschlussleitung nie auf heisse Flächen stellen / legen oder in die Nähe von offenem Feuer bringen.

• Ladegerät nie in der Nähe von Wasser (Badewannen, Waschbecken, etc.) benutzen. Nicht Regen / Feuchtigkeit aussetzen.

• Sollte das Ladegerät/Akku ins Wasser fallen, vor dem Herausnehmen Netzstecker ziehen. Das Gerät muss vor dem nächsten Einsatz von einer Fachkraft überprüft werden.

• Falls der Akku nass wurde, durch Regen oder ähnliches, nicht verwenden bis der Akku und die elektrischen Kontakte vollständig trocken sind.
• Akku nach dem Laden nicht am Ladegerät lagern. Bei Raumtemperatur laden und lagern (0–25°C). Lagerung des Akkus mit 40 - 80% Ladezustand (2 - 4 Lämpchen) trägt zu einer längeren Akkulebensdauer bei.
• Die Kontakte der Lithium Ion Batterie dürfen nicht verbunden oder verbogen werden. Kurzschlussgefahr!
• Akku vor Erstgebrauch vollständig (ca. 4h) laden.
• Bei längerem Nichtgebrauch und vor dem Verstauen, Akku zwischen 40 - 80% laden. Dies entspricht 2 bis 4 Lämpchen der Batterieanzeige.
• Max. Akkukapazität erst nach ca. 5 Lade-/Entladezyklen.
• Tiefentladung unbedingt vermeiden, Akkus spätestens nach 6 Monaten wieder auf 40 - 80% laden (2 - 4 Lämpchen).
• Nur originales mitgeliefertes Li-Ion Ladegerät für das Laden des Lithium-Ionen-Akku verwenden. Akku nicht mit anderen Geräten verwenden.
• Kinder und Tiere dürfen nicht mit dem Akku/Ladegerät spielen.
• Bei Rauchentwicklung Gerät sofort ausschalten/Netzstecker ziehen.
• Bei abnormalen Geräuschen, Gerüchen, Überhitzung, Rauch oder auslaufender Flüssigkeit, Akku sofort ausschalten, Netzstecker ziehen, Akku vom Ladegerät entfernen und ins Freie bringen.
• Auslaufende Flüssigkeiten nicht berühren/schlucken. Bei Kontakt mit Haut/Kleidung sofort mit Seife einschäumen und mit viel Wasser spülen. Bei verschlucken oder Kontakt mit Augen, sofort Toxikologisches Institut kontaktieren.
• Verwenden oder laden Sie niemals geschwollene, undichte oder beschädigte Akkus. Wenn Ihr Akku abnormal ist, wenden Sie sich an eine Fachkraft.

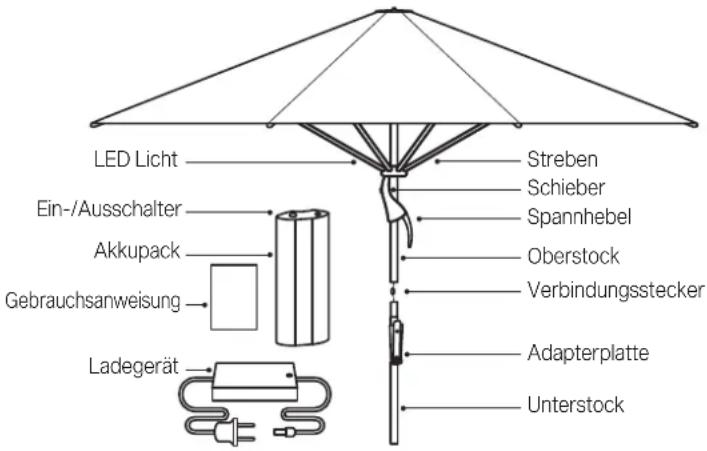

Geräteübersicht

LED Licht Ein-/Ausschalter Akkupack Gebrauchsanweisung Ladegerät Streben Schieber Spannhebel Oberstock Verbindungsstecker Adapterplatte Unterstock

Akkupack laden

• Nur originales mitgeliefertes Li-Ion Ladegerät für das Laden des Lithium-Ionen-Akku verwenden.
• Bei Rauchentwicklung Gerät sofort ausschalten/Netzstecker ziehen.
• Bei abnormalen Geräuschen, Gerüchen, Überhitzung, Rauch oder auslaufender Flüssigkeit, Akku sofort ausschalten, Netzstecker ziehen, Akku vom Ladegerät entfernen und ins Freie bringen.

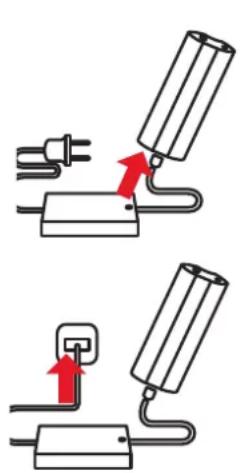

Ladegerät anschliessen

! Akkupack am Ladegerät anschliessen.

Ladegerät einstecken

! Netzstecker des Ladegerätes an geeigneter Steckdose einstecken. Die Netzspannung muss den Angaben auf dem Typenschild entsprechen.

Laden...

leer

voll

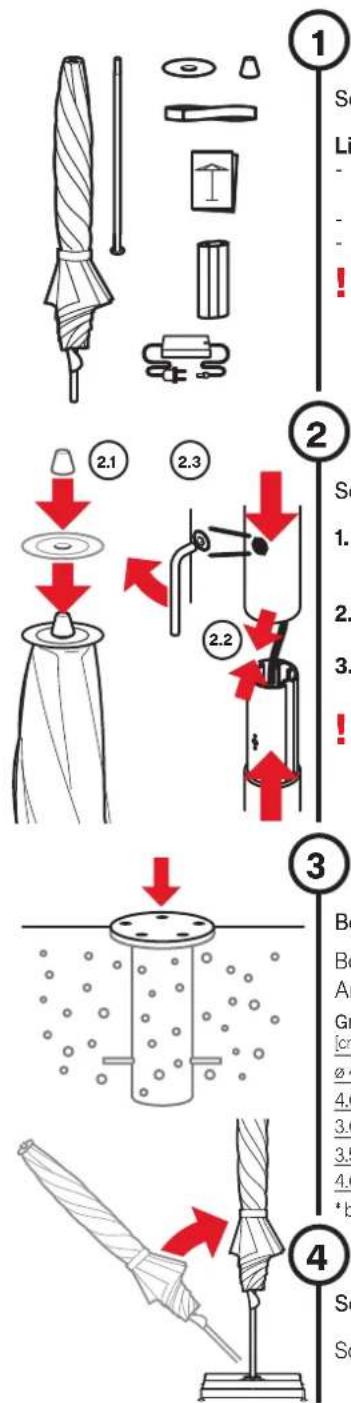

GebrauchMontage und Inbetriebnahme

• Schirm, Unterstock, Bindegurt, Top, Top-Scheibe
• Akkupack inkl. Ladegerät
• Bedienungsanleitung
  ! Verpackungsmaterial sachgerecht entsorgen und von Kindern fernhalten. Defektes Material nicht in Betrieb nehmen. Im Falle von Schäden unverzüglich den Transportdienstleister informieren.

Schirm vormontieren

1. Am oberen Mastende, zuerst Top-Scheibe auflegen und anschliessend Top aufschrauben
2. Steckverbindung herstellen. Polarität des Steckers beachten
3. Unterstock in Oberstock stecken und verschrauben (8 Nm)
   ! Stromkabel zugfrei führen. Stabile Verbindung von Unter- und Oberstock sicherstellen. Sitz der Schraube von Zeit zu Zeit prüfen und bei Bedarf nachziehen. Sicherstellen, dass Kabel nicht eingeklemmt wird (8 Nm).

Bodenbefestigung vorbereiten

Bodenbefestigung gemäss separater Anleitung setzen.

Grösse [cm]	Sockelgewicht Windstärke* [kg]	[km/h (Bft.)]
4.0 >120 < 85 (9)
4.0×3.0>120		< 85 (9)
3.0×3.0>120		< 100 (10)
3.5×3.5	>120	< 85 (9)
4.0×4.0>180		< 75 (8)

* bei fixer Verankerung im Boden

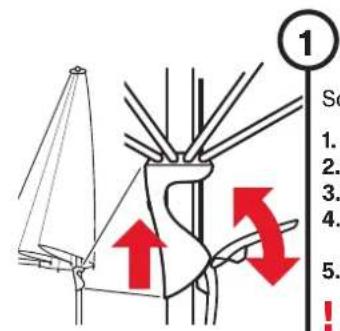

Schirm aufstellen

Schirm in die Verankerung stellen

1 So 1. 2. 3. 4. 5. !

1. Allfällige Schutzhülle entfernen
2. Bindegurt lösen
3. Mit Hilfe des Schiebers Schirm öffnen
4. Spannhebel herunterziehen und einhängen
5. Spannhebel nach unten arretieren

Sicherstellen, dass der Spannhebel verschlossen ist

Akku einsetzen

1. Akkupack auf Adapterplatte schieben
2. Akkupack gut andrücken
   ! Elektrische Verbindung muss gewährleistet sein.

Licht einstellen

Antippen wenn AUS:

1x empfohlene Helligkeit

2x maximale Helligkeit

Antippen wenn EIN:

1x Ausschalten

2x maximale Helligkeit

Antippen und halten wenn EIN:

bei hell Helligkeit reduzieren

bei dunkel Helligkeit erhöhen

! Richtung ändert bei jedem Antippen und halten.

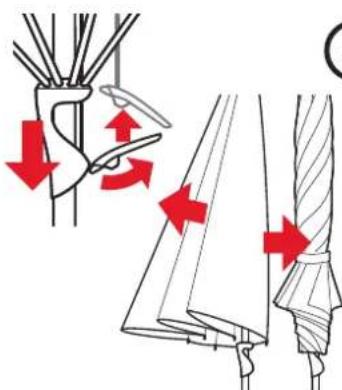

1. Akkupack entfernen und an einem trockenen Ort aufbewahren. Gegebenfalls laden
2. Spannhebel lösen, Schirm schliessen
3. Stoffsegmente herausziehen / wi-ckeln
4. Bindegurt anbringen
5. Bei Bedarf Schutzhülle überziehen
   ! Nur vollständig trockene Schirme wickeln/einpacken.

Was tun wenn...

Problem Lösungsansätze

Schirm lässt sich schwer öffnen.	Gestänge von Zeit zu Zeit mit Silikonspray pflegen.
Gleitspuren am Alu-Gestänge.	Das sind normale Gebrauchsspuren, die sich feucht abwischen lassen.
Kein LED-Licht Akkupack laden und korrekt an Adapterplatte aufsetzen.
Akku tiefenentladen nach längerem Nichtgebrauch (keine Reaktion beim Drücken des Statusknopfs, keine LED leuchtet).	Das original mitgelieferte Ladegerät mit dem Akkupack verbinden. Die LED des Ladegeräts leuchtet grün. Dieser Vorgang kann mehrere Stunden dauern. Danach wird das Akkupack normal geladen.

Wartung und Pflege

• Sonnenschirm in geöffnetem Zustand trocknen lassen, um Bildung von Schimmel und Verfärbungen zu verhindern.
• Eine Schutzhülle schützt den Sonnenschirm und verlängert seine Lebensdauer.
• Die Schutzhülle nur in trockenem Zustand über den trockenen Sonnenschirm ziehen.
• Schutzhülle weder in der Waschmaschine noch chemisch reinigen.
• Reinigen Sie den Überzug des Sonnenschirms bei Bedarf mit lauwarmem Wasser, Feinwaschmittel und einem Schwamm.
• Verwenden Sie kein Bleichmittel und keine scharfen Objekte, um Beschä digungen am Überzug zu vermeiden.
• Von Zeit zu Zeit festen Sitz aller Schrauben überprüfen, bei Bedarf nachziehen.
• Wenn der Sonnenschirm an stark exponierter Stelle steht, muss mit erhöhtem Verschleiss gerechnet werden. In solchen Fällen empfehlen wir eine intensivere Wartung und Pflege.
• In den meisten Fällen können defekte Schirme von Ihrem GLATZ Partner repariert werden. Verwenden Sie ausschliesslich Originalersatzteile von GLATZ.

Demontage

Sonnenschirm abbauen, falls er für längere Zeit nicht verwendet wird.

GEFAHR! KIPPGEFAHR. VERLETZUNGSGEFAHR DURCH EINEN UMKIPPENDEN SONNENSCHIRM.

1. Sonnenschirm sachgemäss schliessen und zusammenbinden.
2. Sonnenschirm in umgekehrter Montagerichtung demontieren.
3. Sonnenschirm in liegender Position zusammen mit allen Zubehörteilen an einem trockenen Ort lagern.

Gewährleistung

Nehmen Sie immer zuerst mit ihrem GLATZ Partner Kontakt auf, bevor Sie das Produkt einsenden. Die Gewährleistung auf den Schirm beträgt 24 Monate ab Kaufdatum. Die Gewährleistung erlischt in folgenden Fällen:

• Äussere Gewalteinwirkung
• Unsachgemässe Bedienung und Wartung des Schirms
• Beschädigungen durch höhere Gewalt

Die Windgewährleistung für einen offenen Schirm ist beschränkt. Die maximal zulässigen Windgeschwindigkeiten bedingen immer eine fixe Verankerung im Boden. Bei mehreren Schirmen ist ein Mindestabstand von 20 cm zwischen zwei Schirmen einzuhalten. Ebenfalls ist zwischen dem Schirm und Wänden der Mindestabstand von 20 cm einzuhalten.

EG-Konformitätserklärung

Wir, Glatz AG, Langfeldstrasse 113, CH-8500 Frauenfeld, erklären hiermit, dass dieses Produkt den Richtlinien der Europäischen Gemeinschaft entspricht. Die jeweils gültigen Konformitätserklärungen finden Sie in unserem Downloadbereich auf www.glatz.com.

Entsorgung

Dieses Symbol auf dem Produkt, den Zubehörteilen oder auf der Verpackung zeigt an, dass das Produkt nicht als unsortierter Hausmüll behandelt werden darf, sondern separat entsorgt werden muss. Entsorgen Sie das Produkt an einer dafür vorgesehenen Sammelstelle für Recycling. Die Entsorgung von elektrischen und elektronischen Geräten innerhalb der EU und in anderen europäischen Ländern erfolgt über Sammelstellen, die über Systeme zur getrennten Sammlung von Elektro- und Elektronikgeräten verfügen. Mit der korrekten Entsorgung des Produkts helfen Sie, mögliche Gefahren für die Umwelt und die Gesundheit zu vermeiden, die durch eine unsachgemässe Behandlung von Altgeräten verursacht werden können. Die Wiederverwertung von Materialien trägt zur Erhaltung der natürlichen Ressourcen bei. Entsorgen Sie daher keine alten elektrischen und elektronischen Geräte mit dem unsortierten Hausmüll.

Die Verpackung ist aus umweltfreundlichen Materialien hergestellt, die in Ihren lokalen Recyclinginrichtungen entsorgt werden können. Mit der korrekten Entsorgung der Verpackungen und Verpackungsabfälle helfen Sie, mögliche Gefahren für die Umwelt und die Gesundheit zu vermeiden. Das Produkt besteht aus Metall und synthetischen Teilen. Eine Entsorgung zum Ende der Lebensdauer muss im Rahmen der regionalen Umwelt- und Abfallvorschriften erfolgen.

12
