GEBRUIKSAANWIJZING Castello Pro Glatz

Veiligheidsvoorschriften 54

Montage en inbedrijfname 56

Overzicht apparaat 58

Parasol openen / sluiten 58

Licht en verwarming besturen 59

Wisselen batterij in de afstandsbediening 59

Wat te doen als... 60

Onderhoud en verzorging 60

Demontage 60

Garantie61

EG-conformiteitsverklaring 61

Verwijdering 61

Gebruik conform de voorschriften

Het product wordt gebruikt als voorziening om het menselijk lichaam tegen zonlicht te beschermen. Het product mag uitsluitend in particuliere huishoudens, restaurants en hotels of in een vergelijkbare omgeving worden gebruikt. Het product mag uitsluitend worden gebruikt overeenkomstig deze montage- en bedieningshandleiding. Een ander als hier in deze montage- en bedieningshandleiding beschreven toepassing geldt als niet conform de voorschriften. Wijzigingen in de zin van technische vooruitgang voorbehouden. In deze handleiding wordt de CASTELLOPro ook als «product» of «parasol» aangeduid.

Gebruikte symbolen

!GEVAAR een direct gevaarlijke situatie die tot dodelijk of ernstig letsel kan leiden.

!VOORZICHTIG een potentieel gevaarlijke situatie die tot licht of gemiddeld letsel kan leiden.

!AANWIJZING een situatie die tot materiële schade kan leiden.

5352

Hartelijk welkom

Hartelijk gefeliciteerd met de aankoop van uw nieuwe CASTELLOPro. U heeft een hoogwaardige parasol aangeschaft. Deze handleiding maakt deel uit van dit product. Het bevat belangrijke informatie betreffende de veiligheid, het gebruik en het afvoeren voor de gebruiker van het product. Maakt u zich vertrouwd met alle vermelde informatie voordat u het product gaat gebruiken. Het product mag uitsluitend worden gebruikt als beschreven en voor de aangegeven toepassingsbereiken. Als u het gebruik en het onderhoud in acht neemt, zal de CASTELLOPro u jarenlang goede diensten bewijzen.

Optionele accessoires

Voor uw parasol is een hoogwaardig accessoireprogramma beschikbaar. Het omvat onder meer de volgende producten, die perfect bij uw parasol passen:

Neem hiertoe contact op met uw GLATZ-dealer.

Technische specificaties

Afmetingen [cm]	Oppervlak [m2]	Sluithoogte [cm]	Doorgangshoogte [cm]	Totale hoogte [cm]
350	8.7	162	200	341
400	11.3	154	200	360
450	14.3	146	200	377
500	17.7	137	200	394
550	21.4	129	200	412
600	25.5	120	200	429
350×300	10.5	120	200	353
400×300	12.0	106	200	360
450×350	15.8	94	200	384
500×400	20.0	81	200	407
550×450	24.8	81	200	443
300×300	9.0	127	200	342
350×350	12.3	114	200	365
400×400	16.0	100	200	387
450×450	20.3	85	200	412
500×500	25.0	81	200	440

Kleurtemperatuur ingebouwde verlichting 3.000 K
Maximale helderheid ingebouwde verlichting 2.500 tot 4.000 Lumen, afhankelijk van grootte

Elektrische aansluiting parasol

LED	230 V, 13 A, L+N+PE, 50 Hz, <0.2 kW	Batterij	CR 2430
Verwarming	400 V, 16 A, 3L+N+PE, 50 Hz, <6.0 kW
LED + verwarming	400 V, 16 A, 3L+N+PE, 50 Hz, <6.2 kW
IP-Bescherming	IP68

Veiligheidsvoorschriften

LEES ALLE VEILIGHEIDSVOORSCHRIFTEN ZORGVULDIG DOOR EN STEL ZEKER DAT U ZE BEGRIJPT.

• Alle aanwijzingen in acht nemen om ongevallen, brand, explosies, elektrische schokken of andere gevaren te vermijden, die materiële schade kunnen veroorzaken en/of tot ernstig of dodelijk letsel kunnen leiden.
• Let op dat elke persoon die dit product gebruikt, deze waarschuwingen heeft gelezen en opvolgt.
• Bewaar deze montage- en bedieningshandleiding voor de toekomst. Het moet worden doorgegeven aan volgende gebruikers van het product.
• De fabrikant kan niet aansprakelijk worden gesteld voor materiële schade of letsel, die door onjuiste bediening of het niet in acht nemen van de veiligheidsinstructies zijn ontstaan. In dergelijke gevallen vervalt de garantie.
• De bescherming tegen gevaarlijke UV-straling is afhankelijk van de omgeving. Er zijn wellicht eventuele aanvullende maatregelen voor het beschermen van de huid noodzakelijk.
• Kinderen mogen niet met het product spelen.
• !GEVAAR Kinderen altijd uit de buurt houden van verpakkingsmaterialen om verstikkingsgevaar te voorkomen. Kinderen onderschatten gevaren. Dit product is geen speelgoed.
• Kinderen vanaf 8 jaar en personen met fysieke, sensorische of verstandelijke beperkingen of met een gebrek aan ervaring en/of kennis, mogen het product uitsluitend gebruiken als zij onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon, of van hem of haar instructies krijgen hoe het apparaat veilig moet worden gebruikt en de hieraan verbonden gevaren hebben begrepen. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen zonder toezicht uitgevoerd worden.
• Het product niet gebruiken bij een gebrekkige concentratie/aandacht en/of als u onder invloed van drugs, alcohol of medicijnen verkeerd.
• Het product moet in een sokkel of een huls met vaste verankering worden opgesteld.
• Het product niet laten vallen of laten aanslaan.

• Spanbreedte van de parasol voor het openen/sluiten controleren.

• Controleer of bij het openen/sluiten zich geen personen/objecten binnen het bewegingsbereik bevinden. Er kan anders letsel/beschadigingen ontstaan.

• !GEVAAR Parasol bij opkomende wind, stormachtige weersomstandigheden en/of sneeuwval sluiten.
• Gesloten scherm altijd met de bevestigingsband vastbinden. De bevestigingsband moet gehaakt worden in de voorziene haken.
• Gegevens voor de maximale toegestane windsnelheid bij vaste grondverankering (grondhuls in beton geplaatst) in acht nemen. Als een andere bevestigingsmethode wordt gebruikt, is de toegestane windsnelheid minder.
• Parasols zonder toezicht mogen niet geopend blijven. Eventuele schade valt niet onder de garantie. Gesloten scherm altijd met een bevestigingsband of een geschikt bindsysteem samenbinden.
• Uitsluitend originele accessoires/reserveonderdelen gebruiken.
• Wijzigingen aan het product en technische modificaties zijn niet toegestaan.
• Tijdens het openen en sluiten van het scherm moet deze bewaakt worden.
• Scherm en accessoire regelmatig op overmatige slijtage en beschadigingen controleren. Als er defecten worden gevonden, laat deze dan verhelpen alvorens verder te gebruiken.
• Gebruik geen oplosmiddelen en schurende reinigingsmiddelen.
• Gedemonteerde schermen mogen alleen liggend bewaard worden.
• Netaansluting: De spanning moet aan de specificaties op het typeplaatje van de besturing voldoen.
• Toevoerleiding niet knikken, klemmen, over scherpe randen trekken. Defect apparaat niet in bedrijf nemen. Laat de beschadigde kabels vervangen door een specialist.
• Toevoerleiding nooit op hete oppervlakken leggen of in de buurt van open vuur brengen.
• Het apparaat bij rookontwikkeling direct uitschakelen/stekker uit stopcontact trekken.

Montage en inbedrijfname

• De betreffende afstandsbediening is in de fabriek in het scherm geprogrammeerd.
• De toevoerleiding moet ter plaatse worden voorzien. Deze moet ontkoppeld worden voor installatie-en onderhoudswerkzaamheden en tegen onbevoegd herinschakelen beveiligd worden.
• Met behulp van de meegeleverde verbindingsstekker de verbinding tussen de toevoerleiding en parasol maken. De verbindingsstekker kan in de standpijp of in de grondbus worden opgeborgen.
• Zie hoofdstuk Technische specificaties voor de aansluitwaarde.

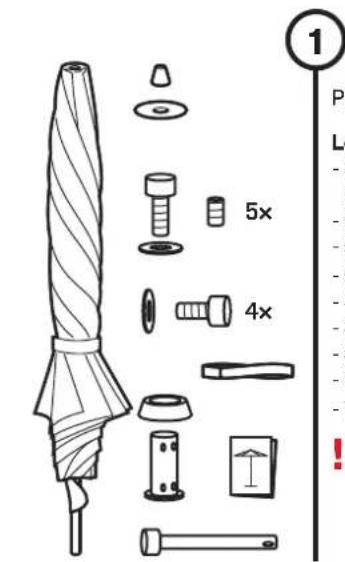

• Scherm, bevestigingsband, standpijp, top, bovenplaat
• 5 grond bevestigingsschroeven
• 5 onderlegringen
• 5 penschroeven voor nivellering
• 4 bevestigingsschroeven voor standpijp
• 4 speciale onderlegringen
• Standpijpkap
• Montage- en bedieningshandleiding
• Veiligheidsbout met slot

! Verpakkingsmateriaal deskundig afvoeren en uit de buurt van kinderen houden. Defect materiaal niet in bedrijf nemen. Bij schade direct de expediteur op de hoogte stellen.

2 P !

Parasol horizontaal leggen

! Parasol voorzichtig op een schoon, horizontaal oppervlak leggen. De parasol is zeer zwaar. Werk met drie personen en houdt de parasol goed vast.

③ B!

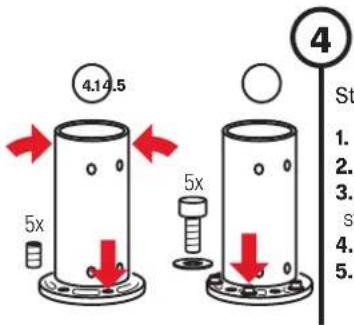

Bodembevestiging voorbereiden

! Bodembevestiging conform afzonderlijke handleiding plaatsen. Let op de gewichten voor de sokkel en windweerstand. Let op de uiteindelijke uitlijning van het scherm (inkeping)!

4.14.5 5x 5x 4 St 1. 2. 3. s' 4. 5.

4

Standpijp voormonteren

1. Standpijp op de bodembevestiging plaatsen.
2. De inkeping op de inkeping uitlijnen
3. Met de 5 penschroeven de standpijp verticaal uitlijnen
4. 5 Ringen plaatsen
5. Standpijp met 5 bevestigingsschroeven voormonteren

5

Schermtop monteren

1. Bovenplaat opleggen
2. Top opschroeven

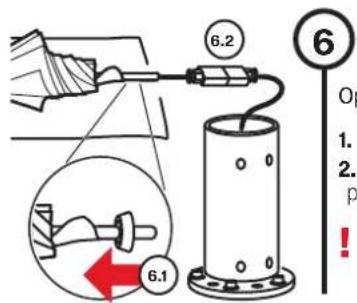

6.2 6 Op 1. 2. p !

6

Opzetten voorbereiden

1. Standpijpkap opschuiven
2. Stekkerverbinding maken. Let op de polariteit van de stekker.
   ! Stroomkabel zonder spanning leiden. Zorg ervoor dat de kabel niet is ingeklemd.

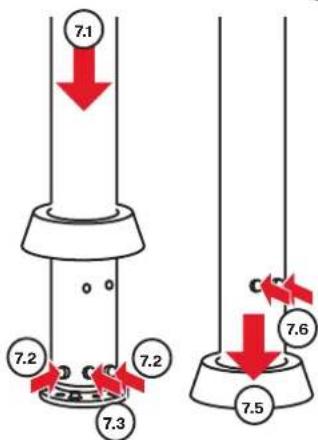

7.1 7.2 7.2 7.3 7.6 7.5

7

Scherm opzetten

1. Scherm over de standpijp tillen, voorzichtig laten zakken
2. 2 onderste schroeven vastdraaien (34 Nm)
3. Scherm zo nodig met slot tegen diefstal beveiligen
4. Scherm uitlijnen, de 5 bevestigingsschroe-ven vastdraaien (56 Nm)
5. Standpijpkap laten zakken
6. 2 bovenste schroeven vastdraaien (34 Nm)
   De parasol is zeer zwaar. Werk met drie personen en houdt de parasol goed vast. Zorg ervoor dat de elektrische kabel niet beschadigd of ingeklemd is.

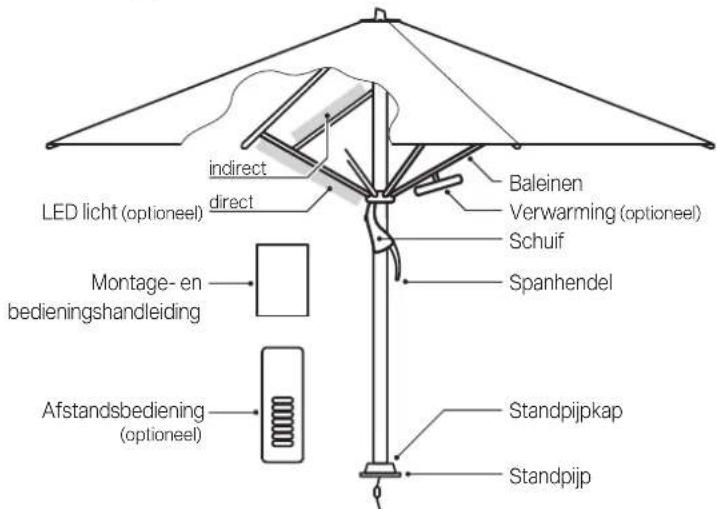

Overzicht apparaat

LED licht (optioneel) indirect direct Baleinen Verwarming (optioneel) Schuif Montage- en bedieningshandleiding Spanhendel Afstandsbediening (optioneel) Standpijpkap Standpijp

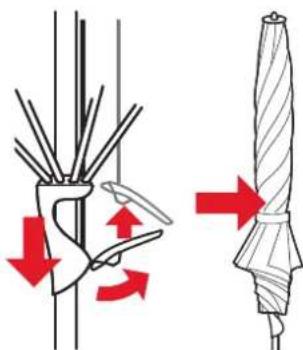

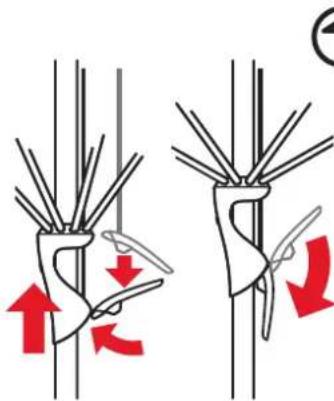

Scherm openen / sluiten

1. Eventuele beschermhuls verwijderen
2. Koord losmaken
3. Met behulp van de schuiver het scherm openen
4. Eventuele verwarmingselementen uitlijnen
5. Spanhendel naar beneden trekken en inhangen
6. Vergrendel de spanhendel naar beneden
   Zorg ervoor dat de spanhendel gesloten is. Voor het inhangen van de spanhendel mag deze met kracht naar beneden getrokken worden.

de laatste instelling wordt opgeslagen*
Knoppen 1 of 2 ingedrukt houden om de kleurtemperatuur te wijzigen**

Batterijen van de afstandsbediening vervangen

• Batterijen altijd buiten bereik van kinderen bewaren. Onmiddellijk een arts raadplegen als een batterij ingeslikt wordt.
• Bij onjuist gebruik bestaat explosiegevaar.
• Batterijen tijdens opslag of verwijderen altijd verpakken om ontlading, ontsteking of beschadiging te voorkomen.
• Batterijen altijd op de juiste manier verwijderen volgens geldelijke wetgeving.

CR 2430

Deksel openen
! Schroef niet verliezen en deksel voorzichtig ontgrendelen.

Batterij vervangen, deksel sluiten
Gebruik type batterij CR 2430 en let op de juiste polariteit! Voorzichtig weer inschroeven.

Wat te doen als...

Probleem Oplossingen

Parasol gaat zwaar om te openen.	Stangen regelmatig met siliconenspray inspuiten.
Glijsporen op de aluminium stangen.	Dit zijn normale gebruikssporen, die met een vochtig doekje te verwijderen zijn.
LED-licht / verwarming werken niet.	Batterij van de afstandsbediening vervangen, stroomtoevoer naar de parasol controleren.
LED-licht / verwarming reageren niet op de afstandsbediening.	Batterij van de afstandsbediening vervangen of de afstand tussen parasol en afstandsbediening verkleinen.

Onderhoud en verzorging

• Parasol in geopende toestand laten drogen om vorming van schimmel en verkleuringen te vermijden.
• Een beschermhoes beschermt de parasol en verlengt zijn levensduur.
• De beschermhoes uitsluitend in droge toestand over een droge parasol aanbrengen.
• Beschermhoes niet in de wasmachine of chemisch reinigen.
• Reinig de overtrek van de parasol zo nodig met lauwwarm water, fijn wasmiddel en een spons.
• Gebruik geen bleekmiddelen en geen scherpe voorwerpen om beschadigingen aan de overtrek te vermijden.
• Controleer van tijd tot tijd alle bouten, zo nodig aandraaien.
• Als de parasol in een sterk blootgestelde positie staat, moet met een hogere slijtage rekening worden gehouden. In dergelijke gevallen adviseren wij een intensiever onderhoud en verzorging.
• In de meeste gevallen kunnen defecte parasols door uw GLATZ dealer worden gerepareerd. Gebruik uitsluitend originele reserveonderdelen van GLATZ.
• De afstandsbediening van tijd tot tijd met een vochtige, niet schurende doek afvegen. De afstandsbediening mag niet in vloeistoffen ondergedompeld worden.

Demontage

Parasol demonteren als deze gedurende een langere periode niet wordt gebruikt.

GEVAAR! KANTELGEVAAR. LETSELGEVAAR DOOR EEN OMVALLENDE PARA SOL.

1. Parasol deskundig sluiten en samenbinden.
2. Parasol in omgekeerde montagerichting demonteren.
3. Parasol in liggende positie, samen met alle accessoires op een droge locatie bewaren.

Garantie

Neem altijd eerst contact op met uw GLATZ dealer, voordat u het product terugzendt. De garantie bedraagt 24 maanden vanaf de aankoopdatum. De garantie vervalt in de volgende omstandigheden:

• Geweld van buitenaf
• Onjuiste bediening en onderhoud van het scherm
• Beschadiging door force majeure

De windgarantie voor een geopende parasol is beperkt. De maximum toegestane windsnelheden vereisen altijd een vaste grondverankering. Bij meerdere parasols moet een minimumafstand van 20 cm tussen twee parasols in acht worden genomen. Tussen een parasol en de muur moet ook een minimumafstand van 20 cm in acht worden genomen.

EG-conformiteitsverklaring

Wij van, Glatz AG, Neuhofstrasse 12, CH-8500 Frauenfeld, verklaren hiermee, dat dit product voldoet aan de richtlijnen van de Europese Gemeenschap. De momenteel geldige conformiteitsverklaringen vindt u bij ons downloadgebied op www.glatz.com.

Verwijdering

Dit symbool op het product, de accessoires of op de verpakking geeft aan dat het product niet als ongesorteerd huisvuil mag worden beschouwd en moet daarom afzonderlijk worden afgevoerd. Breng het product naar een hiertoe bestemd inzamelingsstation voor recycling. Het afvoeren van elektrische en elektronische ap-

paratuur binnen de EU en in andere Europese landen vindt plaats bij inzamelingsstations die over systemen voor gescheiden inzameling van elektrische en elektronische apparaten beschikken.

Met de juiste afvoer van het product draagt u bij om mogelijke gevaren voor het milieu en de gezondheid te vermijden, die door een ondeskundige behandelig van oude apparatuur kunnen worden veroorzaakt. Het recyclen van materialen draagt bij aan het behoud van natuurlijke ressources. Voer daarom geen oude elektrische of elektronische apparaten af in het ongesorteerde huisvuil.

De verpakking is van milieuvriendelijk materiaal vervaardigd die kan worden afgevoerd bij uw plaatselijke recyclingsvoorzieningen. Met het juist afvoeren van de verpakkingen en verpakkingsafval draagt u bij om mogelijke gevaren voor het milieu en de gezondheid te vermijden. Het product bestaat uit metaal en synthetische onderdelen. Het afvoeren aan het einde van de levensduur moet conform de regionale milieu- en afvalvoorschriften plaatsvinden.

CASTELLO® Pro
