GEBRUIKSAANWIJZING DKS 405 EINHELL

NL Gelieve vóór montage en ingebruikneming de gebruiksaanwijzing aandachtig te lezen

NLGelieve bladzijden 2-3 te ontvouven

1. Beschrijving van het toestel

6 Afdekking links

12 Vastzetschroef

13 Hoekafsteldeel

14 Zaagtafel

18 Zaagbladhouder onderaan

23 Bevestigingsbeugel

26 Zaagbladbescherming

28 Slang

29 Houder

31 Zaagbladhouder bovenaan

39 Spanschroef

40 Zaagblad

49 Koperen buis

2. Levering

●Decoupeerzaag

●Zaagbladbescherming

- Afblaasinrichting

●Standaardzaagblad

-Gebruiksaanwijzing

Monteer de decoupeerzaag zoals beschreven in hoofdstuk 6.2 "Montage". Met de decoupeerzaag mogen enkel kantige houten of houtachtige werkstukken worden gezaagd. Ronde materialen mogen alleen met de gepaste fixeerinrichtingen worden gesneden.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is.

Elk verder gaand gebruik is niet doelmatig. Voor eventueel daaruit voortvloeiende schade of verwondingen is de gebruiker/bediener, niet de fabrikant, aansprakelijk. Alleen de voor de machine gepaste zaagbladen mogen worden gebruikt. Het gebruik van snijschijven, van welke aard ook, is verboden. Het naleven van de veiligheidsvoorschriften alsook van de montage- en bedrijfsvoorschriften van deze gebruiksaanwijzing hoort eveneens tot het doelmatig gebruik.

Personen, die de machine bedienen en onderhouden, moeten met haar vertrouwd en op de hoogte zijn van eventuele gevaren.

Bovendien dienen de geldende voorschriften ter voorkoming van ongevallen strikt te worden opgevolgd.

Andere algemene regels qua arbeidsgeneeskunde en veiligheid dienen in acht te worden genomen.

Wijzigingen aan de machine sluiten een aansprakelijkheid van de fabrikant en daaruit voortvloeiende schade helemaal uit.

Ondanks een doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig uit de weg worden geruimd. Ten gevolge van de constructie en de opbouw van de machine kunnen zich de volgende punten voordoen:

• Bij gebruik binnen gesloten ruimten emissie van houtstoffen die schakelijk zijn voor de gezondheid.
• Gevaar voor ongelukken door handcontact in het niet afgedekt snijbereik van het gereedschap.
• Blessurerisico bij het verwisselen van gereedschap (snijgevaar).
  ●Kneuzing van de vingers.
  ●Gevaar door terugslag.
• Kantelen van het werkstuk door een onvoldoend draagvlak van het werkstuk op de tafel.
  ●Raken van het snijgereedschap.
• Wegspringen van knoeststukken en werkstukdelen.

4. Belangrijke aanwijzingen

Lees deze gebruiksaanwijzing zorgvuldig en volg de aanwijzingen ervan op. Maakt U zich aan de hand van deze gebruiksaanwijzing vertrouwd met het toestel, het juiste gebruik ervan alsook met de veiligheidsvoorschriften.

⚠️Veiligheidsvoorschriften

• Let op: Wanneer elektrische gereedschappen worden gebruikt, dienen de fundamentele veiligheidsmaatregelen te worden opgevolgd teneinde de risico's van brand, elektrische schok en verwondingen van personen te voorkomen, met inbegrip van de volgende maatregelen:
  ●In geval van nood de machine onmiddellijk uitschakelen en de netstekker uit het stopcontact trekken.
  -Neem alle deze aanwijzingen in acht voor en terwijl u met de zaag werkt.
  ●Bewaar deze veiligheidsvoorschriften goed.
• Trek bij elke afstel- en onderhoudswerkzaamheden de netstekker uit het stopcontact.
• Geef de veiligheidsvoorschriften door aan alle personen die aan de machine werken.
  -Gebruik de zaag niet om brandhout te zagen.
• Zie af van het dwarszagen van rondhout zonder een gepaste fixeerinrichting.
• De machine is voorzien van een veiligheids- schakelaar tegen het opnieuw inschakelen na een spanningsverval.
  ●Vergewis u zich ervan dat de spanning vermeld op het kenplaatje overeenkomt met de netspanning alvorens de machine in werking te

NL

stellen.

- Indien u een verlengkabel nodig heeft, dient u te controleren of zijn doorsnede voldoende is voor het opgenomen vermogen van de zaag. Minimumdoorsnede 1 mm ^2 .

- Kabeltrommel slechts in afgerolde toestand gebruiken.

●Draag de zaag niet aan de netkabel.

- Controleer het netsnoer. Gebruik geen defect of beschadigd netsnoer.

-Gebruik niet de kabel om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.

- Stel de zaag niet bloot aan de regen en gebruik de machine niet in een vochtige of natte omgeving.

●Zorg voor een goede verlichting.

- Zaag niet in de nabijheid van brandbare vloeistoffen of gassen.

- Draag de gepaste werkkledij! Geen wijde kleren of sieraden.

●Draag bij lang haar een haarnet.

●Vermijdt een niet normale lichaamshouding.

- Hou kinderen weg van het aan het net aangesloten toestel.

- Hou de werkplaats vrij van houtafval en rondslingerende delen.

●Laat andere personen, vooral kinderen, niet het gereedschap of de netkabel raken. Hou ze weg van de werkplek.

- Met of aan de machine werkende personen mogen niet worden verstrooid.

●Na het uitschakelen van de motor mogen de zaagbladen in geen geval worden afgeremd door er zijdelings tegen te duwen.

- Installeer slechts goed scherpgeslepen, barstvrije en niet gedeformeerde zaagbladen.

- Beschadigde zaagbladen dienen onmiddellijk te worden vervangen.

-Gebruik geen zaagbladen die niet overeenkomen met de karakteristieke gegevens vermeld in deze gebruiksaanwijzing.

- Zorg ervoor dat alle inrichtingen, die het zaagblad afdekken, perfect functioneren.

●Aan de machine voorhanden zijnde veiligheids-inrichtingen mogen niet worden gedemonteerd of onklaar gemaakt.

- Beschadigde of defecte bescherminrichtingen dienen onmiddellijk te worden vervangen.

- Zaag geen werkstukken die te klein zijn om ze veilig met de hand te kunnen vasthouden.

- De machine niet belasten zodat ze tot stilstand kommt.

- Duw het werkstuk altijd hard tegen de werkplaat.

●Verwijder nooit bij draaiend zaagblad losse splinters, zaagsel of vastgeklemde stukken hout.

- Vóór het verhelpen van storingen of verwijderen van vastgeklemde stukken hout de machine uitschakelen en de netstekker uit het stopcontact trekken.

- Vóór ombouw-, instel-, meet- en schoonmaakwerkzaamheden telkens de motor uitschakelen en de netstekker trekken.

- Controleer of sleutels en instelgereedschappen zijn verwijderd alvorens de machine in te schakelen.

- Bij het verlaten van de werkplaats de motor uitschakelen en de netstekker uit het stopcontact trekken.

- Elektrische installaties, herstellingen en onderhoudswerkzaamheden mogen slechts door deskundige worden uitgevoerd.

- Alle bescherm- en veiligheidsinrichtingen moeten aan het eind van een herstelling of onderhoud onmiddellijk weer worden gemonteerd.

- De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de afmetingen vermeld onder "Technische Gegevens" dienen in acht te worden genomen.

- De desbetreffende voorschriften ter voorkoming van ongevallen en de andere algemeen erkende veiligsheidsregelen moeten worden nageleefd.

●Brochures met toelichtingen van de ongevallenverzekering in acht nemen (VBG 7j).

- De zaag is alleen bedoeld om in binnenruimten te worden opgesteld.

●Werkstukken die kleiner zijn dan de zaagbladbescherming kunnen leiden tot verwondingen aan handen en vingers. Gepaste hulpmiddelen gebruiken!

- Vermijdt verkrampte handposities bij het leiden van het werkstuk alsook posities waarbij de hand bij het wegglijden rechtstreeks tegen het zaagblad zou kunnen terecht komen.

- Installeer altijd het zaagblad zodat de tanden naar beneden wijzen naar de zaagtafel.

- Stel altijd de correcte bladspanning af om te voorkomen dat de zaagbladen breken.

●Ga bijzonder voorzichtig te werk bij het snijden van materiaal met onregelmatige snijprofielen.

- Wees bijzonder voorzichtig bij het snijden van ronde voorwerpen zoals stangen of buizen. Deze kunnen voor het zaagblad afrollen en leiden tot vasthaken van de tanden. Ondersteun dergelijke werkstukken door een spie te gebruiken.

●Bij het terugtrekken van het werkstuk kunnen tanden blijven vastzitten in de uitkeping, vooral indien zaagsel de uitkeping blokkeert. In dit geval is het aan te raden de zaag af te zetten, de netstekker uit het stopcontact te trekken, de uitkeping met een spie te openen en het

NL

werkstuk weg te trekken.

• Verlaat nooit de werkplek zonder de zaag voordien af te zetten. Wacht totdat de zaag tot stilstand is gekomen.
• Assembleer, plak of bouw geen delen samen op de werktafel terwijl de zaag draait.
• De zaag pas inschakelen als de werktafel vrijgemaakt is van materiaaloverblijfsels en gereedschappen. Laat op de werktafel enkel het te bewerken stuk en eventuele werkhulpstukken (spieën).
  ●Draag altijd een veiligheidsbril.
  ●Hou uw vingers op een veilige afstand van het zaagblad.
  -Leidt het werkstuk veilig en vast en laat het op geen enkele moment los.
• Verlaat de werkplet nooit zonder de zaag voordien af te zetten.
  ●LAAT U ZICH DOOR UW VERTROUWD-ZIJN MET DE ZAAG NIET VERLEIDEN TOT ONACHTZAAMHEID. ONACHTZAAMHEID KAN BINNEN FRACTIES VAN EEN SECONDE LEIDEN TOT ZWARE VERWONDINGEN:

Oogbeschermer dragen

Gehoorbeschermer dragen

Stofmasker dragen

Geluidsemissiewaarden

- Het geluid van deze zaag wordt gemeten volgens DIN EN ISO 3744; 11/95, DIN EN 11201. Het toestel kan op de werkplek 85 dB (A) overschrijden. In dit geval zijn geluidswerende maatregelen voor de gebruiker noodzakelijk (gehoorbeschermer dragen).

Bedrijf Onbelast draaien

Geluidsdrukniveau LPA 61,2 dB(A) 56,1 dB(A)

Geluidsvermogen LWA 71,2 dB(A) 66,1 dB(A)

"De waarden vermeld in de tabel zijn emissiewaarden en moeten daarmee niet meteen veilige bedieningsplaatswaarden voorstellen. Hoewel er een correlatie bestaat tussen emissie- en immisiepeilen, kan er niet zeker uit worden afgeleid of al dan niet bijkomende voorzorgsmaatregelen

vereist zijn. Factoren die het aan de bedieningsplaats voorhanden zijnde immissiepeil kunnen beïnvloeden, bevatten de duur van de inwerkingen, het karakteristieke van de werkruimte, andere geluidsbronnen etc., bv. het aantal machines en andere nabije werkzaamheden. De betrouwbare bedieningsplaatswaarden kunnen eveneens van land tot land verschillen. Deze toelichting dient om de gebruiker in staat de stellen het gevaar en het risico beter te kunnen beoordelen".

Benoodigde ruimte 400 mm x 210 mm

Tafel kantelbaar 0° tot 45° naar links

Tafelafmetingen 364 mm x 200 mm

Zaagbladlengte 127 mm

Uitlading 405 mm

Snijhoogte max. bij 90° 50 mm

Snijhoogte max. bij 45° 25 mm

Gewicht 18 kg

6. Voor de inwerkingstelling

6.1 Algemeen

• Vóór inwerkingstelling moeten alle afdekkingen en veiligheidsinrichtingen naar behoren zijn gemonteerd.
  ●Het zaagblad moet vrij kunnen draaien.
• Bij reeds bewerkt hout op vreemde voorwerpen letten zoals bv. nagels of schroeven etc.
• Voordat U de aan-/uitschakelaar indrukt dient U zich ervan te vergewissen dat het zaagblad correct is gemonteerd en beweegbare onderdelen gemakkelijk draaien of bewegen.
• Controleer vóór het aansluiten van de machine of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet.

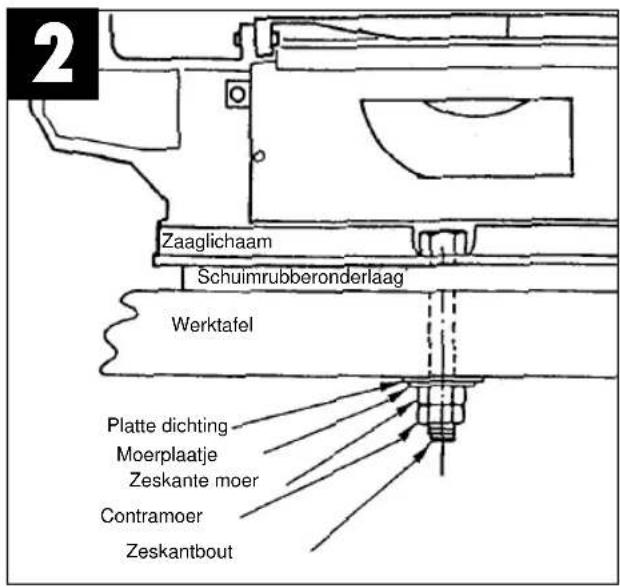

6.2 Monteren van de zaag op een werkbank

2 Zaaglichaam Schuimrubberonderlaag Werktafel Platte dichting Moerplaatje Zeskante moer Contramoer Zeskantbout

Fig. 2

1. Voor een vaste installatie van de zaag is een werkbank van massief hout beter geschikt dan een zwakke stelling van spaanderplaten waarbij de vibratie en geluidsbelasting zich storend vertonen.
2. De gereedschappen en het klein montage- materiaal nodig voor de montage op een werkbank worden niet bijgeleverd met de zaag. Gebruik echter minstens een uitrusting van volgende afmetingen/grootte:

Beschrijving Hoeveelheid

Zeskantbouten M6-20 3

Platte dichtingen ∅ 6 mm 6

Moerplaatjes ∅ 6 mm 3

Zeskante moeren M6 6

1. Een het geluid verminderende schuimrubberonderlaag wordt ook niet bijgeleverd met de zaag. Het is echter ten zeerste aan te raden om een dergelijke onderlaag te gebruiken om vibratie en geluid tot een minimum te beperken.

Beschrijving:

Zachte schuimrubberonderlaag:

230 mm x 380 mm x 13 mm

Draai de bouten niet overdreven hard aan. Laat speling zodat de schuimrubberonderlaag goed kan absorberen.

7. Montage

Let op! Voor alle onderhouds- en ombouwwerkzaamheden aan de decoupeerzaag de netstekker uit het stopcontact trekken.

7.1 Montage van de zaagbladbescherming en de zaagselafblaas-inrichting (fig. 3,4)

• Bevestigingsbeugel (23) op de arm (30) plaatsen.
  ●Zaagbladbescherming (26) over de bevestigingsbeugel (23) schuiven.
  ●Bout (45) door de gleuf van de bevestigings-beugel (23) en de zaagbladbescherming (26) in de arm (30) steken.
  ●Bout (45) met de borgring (46) borgen tegen uitvallen.
  ●Kartelmoer (47) op de bout draaien om de zaagbladbeschemring (26) en de bevestigingsbeugel (23) te fixeren.
  ●Slang (28) op de houder (29) steken.
  ●Koperen buis (49) in richting van het zaagblad in de juiste stand brengen om tijdens het zagen het zaagsel weg te blazen van de uitkeping.

7.2 Zaagblad verwisselen (fig. 1, 5)

• Spanschroef (39) naar rechts draaien om het zaagblad (41) te ontspannen.
  -Linker afdekking (6) afschroeven.
• Zaagblad eerst uit de bovenste zaagbladhouder (31) nemen terwijl u de bovenste pendelarm naar beneden duwt.
  ●Daarna het zaagblad uit de onderste zaagbladhouder (18) nemen.
  ●Zaagblad door het tafelinzetstuk (15) naar boven uittrekken.
  ●Nieuw zaagblad in omgekeerde volgorde installeren.

Let op: Installeer het zaagblad altijd zodat de tanden in richting van de zaagtafel wijzen.

- Het zaagblad kan in gleuf a of b worden geïnstalleerd; gleuf a: voor sneden langs de arm gleuf b: voor sneden dwars t.o.v. de arm

- Zaagblad spannen door de spanschroef (39) naar links (met de wijzers van de klok mee) te draaien.

NL

7.3 Zaagtafel schuin stellen (fig. 6)

●Vastzetschroef (12) losdraaien.
- Zaagtafel (14) naar links kantelen totdat de wijzer (11) de gewenste hoekmaat van de graadschaal (13) aangeeft.

Let op: Wanneer precisiewerk wordt gevraagd is het aan te raden een proefsnede uit te voeren en indien nodig de graadafstelling bij te regelen.

8. Bediening

8.1 Opmerking:

• De zaag snijdt hout niet automatisch. De gebruiker maakt het snijden mogelijk door het hout in het bewogen zaagblad te leiden.
• De tanden snijden het hout alleen bij de neergaande slag.
• Het hout dient langzaam in het zaagblad te worden geleid omdat de tanden van het zaagblad zeer klein zijn.
  -Elke persoon die met de zaag wil omgaan heeft een bepaalde leertijd nodig. Gedurende deze tijd zullen zeker enkele bladen breken.
• Bij het snijden van dikkere houten dient men er bijzonder op te letten dat het zaagblad niet wordt gebogen of verdraaid. Daardoor wordt de levensduur van het zaagblad verhoogd.

8.2 Aan-/uitschakelaar

• Om in te schakelen de groene toets indrukken.
• Om uit te schakelen de rode toets indrukken.
  Let op: De machine is voorzien van een veiligheidsschakelaar tegen het opnieuw inschakelen na een spanningsverval.

8.3 Uitvoeren van inwendige sneden

1. Een kenmerk van deze decoupeerzaag is de mogelijkheid inwendige sneden in een plaat te kunnen uitvoeren zonder de buitenkant of de omvang van de plaat te beschadigen.

WAARSCHUWING: OM VERWONDINGEN TE VOORKOMEN DIE ZOUDEN KUNNEN WORDEN VEROORZAAKT ALS DE ZAAG PER ONGELUK WORDT GESTART, ALTIJD DE SCHAKELAAR NAAR DE STAND "0" BRENGEN EN DE NETSTEKKER UIT HET STOPCONTACT TREKKEN ALVORENS HET ZAAGBLAD TE

VERWIJDEREN OF TE VERVANGEN.

1. Om inwendige sneden in een plaat uit te voeren: zaagblad verwijderen zoals beschreven in hoofdstuk 7.2.
2. Een gat met 6,3 mm in de desbetreffende plaat boren.
3. De plaat met het gat over het toegangsgat op de zaagtafel plaatsen.
4. Het zaagblad door het gat in de plaat installeren en de bladspanning afstellen.
5. Aan het einde van de inwendige snede het zaagblad verwijderen van de bladhouders (zoals beschreven in hoofdstuk 7.2) en de plaat van de tafel nemen.

9. Verzorging en onderhoud

Lagers

Smeer de lagerplaatsen van de keerrollen op gezette tijden met een hoogwaardig machinevet, ten laatste echter om de 25 a 30 bedrijfsuren.

Schoonmaken

Het voorkomend zaagsel dient regelmatig te worden verwijderd uit het binnenste gedeelte van de decoupeerzaag. Voor het openen van de linker afdekking (6) het toestel uitschakelen en de netstekker uit het stopcontact trekken. Na het openen kan met een borstel of stofzuiger worden schoongemaakt. Telkens aan het einde van een werkzaamheid zaagsel en stof verwijderen van de koelopeningen van de motor.

Onderhoud

Voer geen herstelwerkzaamheden zelf uit. Breng de decoupeerzaag ter reparatie naar een vakbedrijf als er zich problemen voordoen.

10. Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

●Type van het toestel
- Artikelnummer van het toestel
-ldent-nummer van het toestel
●Wisselstuknummer van het benodigd stuk

E

13 Vinkelreguleringsdel

14 Sagbord

De garantieduur beginnt op de koopdatum en bedraagt 1 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice
