GEBRUIKSAANWIJZING PMK 8 TANNOY

Waarschuwing Aansluitingen die gemerkt zijn met het symbol worden een zodaring hoge spanning dat ze een risso vormen voor elektrische schokken. Getmuk uitsluitend kwalitiefel horgwandige, in de handel verkrigare luidprekenskabels die voorten zijn van 12" TS strikers. Last uitsluitend gezwalifizerd personnel alle overige installat- of modikatiehandelingen uitvoeren.

Dit symbol wijst u altijd op belangrijke bedierings - en onderhoudworschriften in de bijbehorende documenten. Wij vragen udringend de handeliding te lezen.

Attentle Verwijder in geen gevat de bauerste afdeking (van het achterste gedeelte) anders bestaat er gewar voor een elektrische scheck. Het apparat bestaat geen te onderhouden onderdelen, fesparaticwijkzaamheden mogen uitsluitend door gelewillicend personnel uitgevend worden.

Attentie Om het risico op brand of elektrische scholken te beperken, dient u te voortomen dat dit apparat wordt blotgesteld aan regen on vodt. Het apparat mag niet worden blotgesteld aan neerdruppelend af opsentend water en er magen geen met water gewolle voorwerpen – nuuk een kan – op het apparat worden gezet.

Attentie Deze onderhoudinstructies zijn uitskuitend bedneld voor gekwafliczend onderhoudspersoneel. Om electrische schrosten te voorkomen, mag u geen andere onderhoudhandelingen vermichen dan in de bedieringsinstructies vermeid staan, Reparatiewerkzaamheden mogen alleen uitgevoerd worden door gekwafliczend onderhoudspersoneel.

1. Less deze voorschriften.
2. Dewaar deze voorschriften.
3. Nemo alle voorschutungen in aort.
4. Voig alle voorschriften op.
5. Gebruik dit aporaat niet in de buurt van water.
6. Reving het situatend met een druge dark.
7. Let erop geen van de verificaatie openingen to beddokken. Plaste en installier het volgens de voor schriften van de belerkst.

8. Het apparaat moet niet worden geplaat in de buurt van radiaten, warmte-utilation, kachels of anders zaken (pak versonder) die warmie algeren.

9. Maak de veiligheid maarin door de polarisatie- of aardingsstokker wordt worden, niet ongedaan. Een polarisatiestokker heeft twee bladen, waarvan er een breder is dan het andere. Een aardingsstokker heeft twee bladen en een dende uitsteeksel voor de aarding. Het bredere kind of het dende uitsteeksel zijn en voor uw veiligheid. Macht de gelevende steikers niet in uw supportant persen, laat het contact dan door een elektronien verwangen.

10. Om beschadiging te voor komen, moet de stroomleiding zo oplegd worden dat er niet kan worden over gelopen en dat ze beschermid is tegen scherpe kanten. Zung zeker voor vokloende bescherming aan de stellers, de verlengkabels en het punt waar het netsroer het apparaat verlast.

11. Het toestel met altijd met een intakte zandtrad aan het strocmnet aangesloten zijn.

12. Vanneer de stekker van het hoofdnetwerk of een apparatstopcontact de functionele enheid voor het uitschakelen is, dient deze altijd torgantelijk te zijn.

13. Gebruik uitsluitend door de pruchent gespot- ficord toebchoren e.g. onderdien.

1. Gebruik het apporaat uitslaitend in combinatie met de wagen, het statief, de diepost, de beugel of tafel die door de produrent in aangegeven, of die in combinatie met het

Bij gebruik van een wagen dient men voorzichtig te zijn bij het verlijden van de combinatie wagen/apparaat en leseel door vallen te voortomen.

1. Bij onveer en als u het apparaat langere tijd niet gebruikt, haalt u de stekker uit het stopcontact.

2. Laat alle workemende reparties door wijkundig en bezeugd personnel uitvoeren. Separatiewerk zaamheden zijn nodig als het toested op omge wijez beschadigd is geraakt, bijvoorbeeld af de houd stoomiskel of stinker is beschadigd, als er vankeel of waarwerpen in berecht zijn gekomten, als het aan regen of wochtheld heeft biest-gestaan, niet normaal functioniert of wanneer het is gewallen.

1. Corretie abscher van dit product: dit symbol geeft aan dat u dit product op grond van de AEEA richtijn (2012/19/EU) en de nationale wetgeving van uwland niet met het gewone huishoudelijke afval mag

wegpostein. Dit product moet en aafloop van de nutrige levenduur naar een officielle inamelpast voor algendelijke elektronische en elektronische apparatuur (AEEA) worden gebracht, zoot het kan worden geocydcere. Vanwoge de potentielij geordijkie stoffen die in elektronische en elektronische apparatuur kunnen voorkomen, kan een opjusste afwrot van afval van het onder haver type een negatieve insteed op het milieu en de monsolutie geondheid hebron. Een juiste afwrot van dit product is erlott niet alleen better voor het milieu en de geondheid, maar drags tevens bij aan een cozimantje getrukt

van de natuurlijke hulphornen. Voor meer informatie over de plaatsen waar u uw afgeelankte apparatuur kunt inleveren, kunt u contact opcernen met uw gemeente of de plaatselijke reinigingsdienst.

1. Installeer niet in een Meine minte, zich een belekenkast of iets dergelijks.

2. Paats geen open vlammen, zoals brandende kuiten, op het apparaat.

3. Inmal reitering met de milieurspecten van het afvoren van batterijen. Batterijen moeten bij een inzamelpunt voor batterijen worden ingeleerd.

4. Dit aspiraat kan worden gebruikt in tropische en gematigde klimaten tot 45 °C.

WETTELIJKE ONTKENNING

Music Tribe aanwaandt geen aanspraktikkelde voor enge verlies dat kan worden geeden door een person die geheld of gedeelinkij verbruwend eenige beschrijving, foto de verliking hierin. Technische speciferties, verschijpenen en andere informatie kunnen zonder voorafogande stensgeving worden gewichtig. Alle handelsomien zijn digomen van hun respectevelijke eigenvalues, Viad, Kork Teknik, Lab Gruppen, Lake, Tanney, Turbosund, Kord Electronic, Tielkom, Behringer, Bugera, Oberleihm, Auratone, Aster Microphones en Conclusio zijn handelsmenden of gedopreneerde handelsomien van Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Aile rechten voortesroder.

BEPERKTE GARANTIE

Voor de toepasselijke garantie voorwaarden en anvullende informatic met betrekking tot de heperkte garantie van Music Tribe, je de volledige detail online up musktribe.com/warranty.

Danik u voor de aanschaf van dit accessoire voor Tanmoy Dual Concentric plafomfluidsprekers voor installatieepassingen.

De Back Can S is een optionele stalen back can voor de PCI- en QCI-plafondhuidsprekers.

De PMK 3 is een optionele voormontagekit voor de QO 3 plafondluidsprekers.

De PMK 6 is een optionele voormontagekit voor de PCI en QO G'plafondluidsprekers.

De PMK 8 is een optionele voormontagekit voor de PCI en QD B*plafondluisprekers.

De PMK 6- en PMK 8-sets kunnen met of zonder de Back Can S worden gebruikt.

De Back Can S kan met of zonder de PMK 6- of PMK 8-kits worden gebruikt.

Elk accessoire is afzonderlijk verkrijgbaar en deze snelstartgids behandelt ze allemaal.

Uitpakken

Elk Tannoy-product wordt voor verzending zorqurukig geïnspecteerd. Inspecteer uw product na het uitpakken om erzeker van te zijn dat er tijdens het transport geen schade is opgetreden. In het onvoarschijnlijke geval van schade, dient u uw dealer op de hoogte te brengen en al het verzendmaterial te bevaren, aangezien uw dealer mogelijk een retourzending nodig heeft.

Veiligheidsmededelingen

Tannoy kan niet verantwoordelijk worden gehouden voor enige schade veroorzaakt door de onjuiste installatie van deze luidsprekenaccessoires.

WAARSCHUWING: Deze procedure vereist het gebruik van persoonlijke beschemmingsmiddelen, zoals een veiligheidsbril en handschoenen.

WAARSCHUWING: Om mogelijke schade aan uw luidspreker te voorkomen, moet u ervoor zorgen dat de eindversterker is uitgeschakeld voordat u kabels aansluit

of loskoppelt.

WAARSCHUWING: Zorg ervoor dat er geen hoogspanningsleidingen, andere kabels of loodgleterswerk zijn zoals water-, nool-, gasleidingen op de gekozen locatie.

SE

Introduktion

Identificatie van productkenmerken

PMK voormontagekit

PMK 3 wordt gebruikt voor de QCI 3

PMK 6 (hieronder weergegeven) wordt gebruikt voor de PCI- en QCI 6"-luidsprekers

PMK 8 wordt gebruikt voor de PCI en QCI B"luidsprekers

Terug Can S

Stalen achterkant voor PCI- en QCI-plafondluidsprekers

Terug Can-installatie

WAARSCHUWING: Deze procedure vereist het gebruik van persoonlijke beschermingsmiddelen, zoals een veiligheidsbrill en handschoenen.

WAARSCHUWING: Om mogelijke schade aan uw luidspreker te voorkomen, moet u ervoor zorgen dat de eindversterker is uitgeschakeld voordat u kabels aansluit of linskoppelt.

WAARSCHUWING: Zung erwor dat er geen hongspanningsleidingen, andere kabels of loudgieterswerk zijn zoals water-, roof-, gasleidingen op de gekozen locatie. De Back Can S is een optionele back can die kan wanten gebruikt voor de PCI en QCI SOC/8DC plafondlubsprekers.

De onderstaande procedure beschrifft de installatie van de achterste bus in een typisch 2" x 6" plafond met 16"centrecpunten, met nog niet geinstallcerde gipsplaat/gipsplaat.

Nadat de achterkant van de bus en de glipplaat is geinstalleerd, kunnen de PCI en QCI 6DC/80C-plafondluidsprekers worden bedraad en geinstalleerd, en kan het verfmasker worden toegevoegd tijdens het schilderen en afwerken van de muur.

Procedure

Volg de onderstaande procedurestappen in de volgorde waarin ze worden gepresenteerd. Lees alle instructies voordat u begint.

1. Zoek een geschikte montagepositie voor de luidspreker die optimale akoestische prestaties biedt voor de luisteromgeving en het audiosysteem, en die ook praktisch en esthetisch is.
2. Verplaats de achterste bus voorzichtig naar de geizenen locatie tussen de plafondhaiken en til hem op tot de gewenste hoogte, zodat de luidsprekendraad voldoende ruimte heeft om in de kabelwartel te komen (Fig. 1).
3. Zong eroor dat het achterste blik londrecht en waterpas is en bevestig het achterste blik aan de plafondbalken met S schroeven of spijkers per stijl.

Fig. 1 Installeer de Back Can tussen de balken

Bedrading van de Back Can

WAARSCHUWING: Om mogelijke schade aan uw luidsprekter te voorkomen, moet u ervoor zorgen dat de versterker is uitgeschakeld voordat u kabels aansluit of loskoppelt.

De kidsprekenkabelverbindingen worden gemaakt met de kabeldoorvoerin de achterste bus. Er is een bus voorzien om de kabel vast te zeiten voordat deze de kabelwartel binnengaat.

1. Maak een lus van de luidsprekrikkel eenmaal rond de meergeverde kabellus en voor de kabel door de kabeltwartel en in de achterste houlder (fig. 2) en langs het akoestische schulen in de achterste houlder. Laat volderende speling over om de aansluitingen te maken wanneer die tijd daar is. Draai de kabeltwartel vast en bind de luidsprekrikkel vast om te voorkomen dat deze betecegt en ratelt tijdens het gebruik. Zong erwoor dat de luidsprekrikkel niet in contact komt met spijkes of schweven die de elektrische baafatie kunnen beschadigen.
2. Zodra de huidspreterkabel door de wartel is gehaald en de wartel is vastgedraaid, moet brandvertragende afdichtingsmastick worden gebruikt om het geheel af te cichten.

Fig. 2 Installeer de bedrading in de achterkan. Sommige talen zijn ook onjuist. Ook toepassen.

Optionele installatie van voorgemonteerde kit

De optionele voormontagekits bieden een ronde rand voor een sterk montageoppervlak voor het klemmechanisme van de luidspreker, en ze maken het gemakkelijker om de gipsplaat te installeren.

De PMK-dits kunnen met of zonder de achterste bus worden gebruikt.

Voorbereiding van de PMK Pre-Mount Kit

1. Elke voormontagekit bestaat uit twee montagebeugels, een rond frame en vier kleine clips waarmee de beugels aan het frame kunnen worden bewestigd.
2. Bevestig de montagebougels aan het frame (Fig. 3).
3. Druk de vier clips op hun plaats om de beugels op hun plaats te houden.

Afl. 3. De PMK-beugels op het frame monteren

Afl.4. PMK-montage (PMK 3 afqebeeld)

De PMK in de Back Can installeren

De volgende procedure laat zien hoe u een PMK 6 op de achterkan zansluit. De procedure is hetzelfde voor de PMK 8. De PMK 3 wordt niet gebruikt met de achterste bus.

1. Houd de PMK 6 of PMK 8 montage op de achterste bus, met de ronde Ip van het frame naar de kamer gericht (Fig.5).
2. Zong ervoor dat de PMK-assemblage geocentreend, loodrecht en waterpas is. Zet het vast aan het achterste blik met vier schroeven, gebruikmakend van de bestaande gaten aan de boven- en onderkant van het achterste blik (Fig. 6).
3. Wanneer de gipsplaat over de achterste bus wordt aangebracht, moet een royale strook brandvertragende aldichtingsmastiek op de fluenzen van de achterste bus worden aangebracht om de montage af te dichten en de mogelijkheid van trillingen te minimaliseren wanneer de luidspreker in gebruik is.

Quick Star Guide

55

Front Up

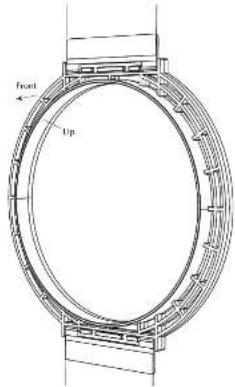

Afo.5 Voorkant van de PMK is de zijde met de lip (PMK 6 afgebeeld)

Afb. 7 Breng een ruime hoeveelheid brandvertragende aldichtingsmastick aan op de flens van de achterkant van de bus, zoals afgebeeld.

De PMK installeren zonder de Back Can

1. Monteer de PMK met de montagebeugels bevestigd aan het PMK-frame. (Zie Alb. 4 op pages 11).
2. Houd de PMK constructie op de balken vast, met de rondelip van het frame naar de kamer gericht.
3. Zorg ervoor dat de PMK-assemblage gecentreerd, loodrecht en waterpas is. Zet het vast aan de balken met vier houtschroeven.
4. Leld de luidsprekerkabel naar deze locatie (Aft. 8). Laat woldoende spelling over om de aansluitingen te maken wanneer die tijd daar is. Bind de luidsprekerkabel vast om te voorkomen dat deze beweegt en rateit tijdens het gebruik. Zorg ervoor dat de luidsprekerkabel niet in contact komt met spijkers of schroeven die de elektrische isolatie kunnen beschadigen.

De gipsplaat installeren

1. De installatie van gipsplaat rond de PMK-locatie kan het beste worden uitgevoerd, zodat er geen gipsplaatverbindingen in de buurt van de PMK zijn (Fig. 9).
2. Als u de opening van de glipsplaat wilt afsnijden voontat u deze installeert, gebruik dan de PNK-opening als richtlijn. Stap S hieronder beschrijft het zogen na de installatie. Gebruik de methode die u verkiest.
3. Gebruik lijm en de muurstijen en de voorkant van de achterkant (Indien gebruikt) en installeer de gipsplaat met gipsplaatschroeven die ongeveer 20 tot 10 inch uit elkaar logen. Dit helpt het ratelen van muren en bewegingen van gipsplaten en geluiden tijdens het gebruik te workomen. Als de luidspreer op een binnenmaar wordt geïnstalleerd, kunnen er ook lijmen en extra schroeven worden aangebracht op de gipsplaat die in de kamer achter de luidspreker wordt gebruikt.
4. Opmerking: Voondat u gipsplaatschroeven aanbrengt op de plaats waar de metalen achterkant is geinstalleerd, moet u kleine geleidegaten in het metaal van de achterkant boren.
5. Na de installatie van de gijpsplaat, moet u het gal in de gijpsplaat voorzichtig uitsnijden met een geschikt handgereedschap, waarbij u de opening aan de binnenkant van de PMK als richtijn gebruikt (Fig. 10 en 11). Pas op dat u de luidsproverkabels niet doorsnijdt of in de achterkant van akoestisch schuim snijdt. Zorg ervoor dat de opening van de gijpsplaat niet groter is dan de opening aan de binnenkant van het PMK-frame. Vervijser stof of vuit uit de achterste bus.
6. De snelstartgids voor PCI- en OCI- plafonduidsprekers bevat de procedures voor het installeren van de luidsprekers in de muitopeningen.

6ft.8 PAK bevestigd aan plafondbalsen of muorstijien [PMK 3 afgeheeld]

Fig. 9. Gipsplaatschroeven, PMK 6 met achterwand

Fig. 10. Gipsplaat schroeven, PMK 3 zonder rug kan

Afb. 11 Uitsparing voor gipsplaten (met PMK)

Uitsnijdingsprocedure zonder de PMK

Als u de achterste bus gebruikt, maar niet de PMK-voormontagekits, volg dan onderstaande procedure om de gipsplaat uit te snijden.

Bij de luidsprekers worden ronde uitsnedezjablonen geleverd die dienen als geleider voor het uitsrijden van het gat met de juiste afmetingen in de muur (Fig. 12).

Volg de onderstaande procedurestappen in de volgorde waarin ze worden gepresenteerd. Lcs alle instructies voondat u begint.

1. Plaats in de positie van het achterste blik het meegeleverde sjabloon op de gipsplaat, precies gecentreerd in het midden van het achterste blik.
2. Maak met belulp van de sjaboon voorzichtig een gat in de gjpxplaat met een geschikt handgereedschap. Pas op dat u de achterkant, het aknestische schuim of de luidsprekerkabels niet beschadigt. Verwijder stof en vuil uit het gat.
3. De snelstartgidsen voor PCI- en QCI-plafondluidsprekers bezatten de procedures voor het installeren van de landsprekers in de opening.

Afb.12 Afmetingen uitsparing glipsplaat (PCI/QCI 8 afgebeeld)

Afb.13. Rugblik zonder PMK
