4 Back Can S/PVK 8/PVK 6/PVK 3 Quick Stat. Guide 5

Gracias por adquirir este accesorio para altavoces de techo concénricos dobles Tannoy para aplicaciones de instalación.

Back Can S es una lata trasera de acero opcional para los altavoces de techo PCI y QCI.

El PMK 3 es un kit de montaje presio opcional para los altavores de techo QCI 3.

El PAK 6 es un kit de montaje previo opricial para los altavores de techo PCI y QCI de 6".

El PMK 8 es un kit de montaje previo opcional para los altavoces de techo PCI y OCI de 8".

Los bits PMK 6 y PMK 8 se pueden utilizar con o sin Black Can S.

El Baci Can S se puede utilizar con o sin los hits PMK 6 o PMK R.

Cada accesorio esta disponible por separado y esta guía de inicio rápido los cubre todos.

Desembalaje

Cada producto de Tamnoy se inspecciona cuidadosamente antes del envío. Después de desembalarlo, inspeccione su producto para asegurarse de que no se hayen producido daños durante el transporte. En el improbable casa de daños, notifique a su distribuidor y conserve todos los materiales de envío, ya que su distribuidor puede requerir el envío de devolución.

Avisos de seguridad

Tannoy no se hará responsable de los daños causados por la instalación incorrecta de estos accesorios de altavoz.

ADVERTENCIA: Este procedimiento requiere el uso de equipo de protección personal, como galas y quantes de seguridad.

ADVERTENCIA: Para evitar danos potenciales a su altavoz, asegúrese de que el amplificador de potencia esté apagado antes de conectar o desconectar cualquier cable.

ADVERTENCIA: Asegúrese de que no haya líneas eléctricas, otros cables o tuberías como agua, alcantarillado o líneas de gas en la ubicación elegida.

12 Back Can S/PWK 8/PWK 8/PWK 3 Quick Star. Guide 13

FR

Introduction

Identificación de características del producto

Kit de premontaje PMK

PMK 3 se utiliza para QCI 3

PMK 6 (que se muestra a continuación) se utiliza para los altavoces PCI y QCI de 6"

PMK 8 se utiliza para los altavoces PCI y QCI de 8°

Volver Can S

Lata trasera de acero para altavoces de techo PCI y QCI

Instalación de latas traseras

ADVERTENCIA: Este procedimiento requiere el uso de equipo de protección personal, como qafas y guantes de seguridad.

ADVERTENCIA: Para evitar danos potenciales a su altavoz, asegúrese de que el amplificador de potencia esté apagado antes de conectar o desconectar cualquier cable.

ADVERTENCIA: Asegúrese de que no haya líneas eléctricas, otros cables o tuberías como agua, alcantarillado o líneas de gas en la ubicación elegida.

La lata trasera 5 es una lata trasera opcional que se puede utilizar para los altavoces de techo PCI y QCI 6DC/8DC.

El procedimiento a continuación describe la instalación de la lata trasera en un techo típico de 2" x 6" con centros de 16", con paneles de yeso/cartón yeso aún no instalados.

Después de instalar la lata trasera y el panel de yeso, los altavoces de estudio PCI y QCI 6DC/BDC se pueden conectar e instalar, y se puede agregar la másca de pintura durante la pintura y el acabado de la pared.

Procedimiento

Siga los pasos del procedimiento a continuación en el orden en que se presentan. Lea todas las instrucciones antes de comenzar.

1. Busque una posición de montaje adecuada para el altavoz que ofrenza un rendimiento acústico óptimo para el entorno de escucha y el sistema de audio, y que también sea práctica y estéticamente agradable.
2. Mueva con cuidado la lata trasera a la ubicacion elegida entre las vigas del techo y levantela a la altura deseada, dejando suficiente espacio para que el cable del altavoz entre en el prensaestopas (Fig. 1).
3. Asogúrese de que la lata trasera esté vertical y nivelada, luego fije la lata trasera a las vigas del techo con 5 torillos o claros por montante.

Cableado de la lata trasera

ADVERTENCIA: Para evitar daños potenciales a su altavoc, asegúrese de que el amplificador este apagado antes de conectar o desconectar cualquier cable.

Las conexiones de los cables del altavoz se realizar al prensaestopas de entrada de cables en la lata trasera. Se proporciona un bucle para asegurar el cable antes de que entre en el prensaestopas.

1. Enrolle el cable del altavoz una vez alrededor del bucle de cable provisto, y pase el cable a través del prenestaestopas hasta la lata trasera (Fig. 2) y pase la espuma acústica dentro de la lata trasera. Deje suficiente holgura para hacer las condiciones cuando llegue ese momento. Ajuste el prenestaestopas y sujete el cable del altavoz para evitar que se mueva y traqueter durante el funcionamiento. Asegúrese de que el cable del altavoz no entre en contacto con clavos o tornillos que puedan dañar el aislamiento eléctrico.
2. Lina vez que el cable del altavaz ha pasado a través del prensaestopas y el prensaestopas apretado, se debe usar masilla de sellado retardante de fuego para sellar el conjunto.

Fig.1 Instale la lata trasera entre las vigas

Fig.2 Instale el cableado en la lata posterior. Algunos Idicomas también son incorrectos. Aplicar también.

Instalación del kit de premontaje opcional

Los kits de premontaje opcionales proporcionan un marco circular para una superficie de montaje resistente para el mecanismo de sujeción del altavoz y facilitan la instalación del panel de yeso.

Los kts PME se pueden utilizar con o sin la lata trasera.

Preparación del kit de premontaje PMK

1. Cada lot de premontaje consta de dos soportes de montaje, un marco circular y cuatro clips pequeños que ayudan a asegurar los soportes al marco.

2. Fije los soportes de montaje al marco (Fig. 3).

3. Presione los cuatro clips en su lugar para mantener los soportes en su lugar.

Fig. 3. Instalación de los soportes PMK en el marco

Fig. 4. Conjunto de PIAK (se muestra PIAK 3)

Instalación del PMK en la lata trasera

El siguiente procedimiento muestra cómo conectar un PMK 6 a la lata trasera. El procedimiento es el mismo para el PMK 8. El PMK 3 no se usa con la lata trasera.

1. Sistenga el conjunto PMK 6 o PMK 8 en la lata trasera, con el borde circular del marco apuntando hacia la habitación (Fig. 5).
2. Asegúrese de que el conjunto PMK este centrado, a plomo y nivelado. Asegúrelo a la lata trasera con cuatro tomillos, usando los onificios existentes en la parte superior e inferior de la lata trasera (Fig. C).
3. Cuando el panel de yeso se coloca sobre la lata trasera, se debe aplicar una generosa capa de masilla de sellado retardante de fuego a las bridas de la lata trasera para sellar el ensambloaje y minimizar la posibilidad de vibración cuando el altavoz esta en uso.

Front Up

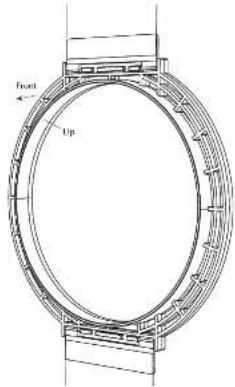

Fig.5 La parte delantera del PMK es el lado con el borde (se muestra el PMK 6)

Fig. 7 Aplique una cantidad generosa de masilla de sellado retardante de luego sobre el área del reborde de la lata posterior, como se muestra.

Instalación del PMK sin la lata trasera

1. Ensamble el PMR con los soportes de montaje adjuntos al marco del PMR. (Vea la Fig. 4 en la página 11).
2. Sustenga el conjunto de PMK sobre las vigas, con el borde circular del marco apuntando hasta la habitación.
3. Asegúrese de que el conjunto PMK esté centrado, a plomo y nivelado. Asegúrelo a las vigas con cuatro tomillos para madera.
4. Tienda el cable del altavoz hasta esta ubicación (Fig. 8). Deje suficiente holgura para hacer las conexiones cuando llegue ese momento. Ate el cable del altavoz para evitar que se mueva y traquetee durante el funcionamiento. Ascygúrese de que el cable del altavoz no entre en contacto con clavos o tornillos que puedan dañar el aislamiento eléctrico.

Instalación del panel de yeso

1. La instalación de paneles de yeso alrededor de la ubicación del PMK se organiza mejor de modo que no haya juntas de paneles de yeso cerca del PMK (Fig. 9).
2. Si desea cortar la abertura del panel de yeso antes de la instalación, use la abertura PMX como guía. El paso S a continuación describe el corte después de la instalación. Utilice el método que prefera.
3. Use adhesivo en los montantes de la pared y la cara frontal de la tata trasera (si se usa), e instale el panel de yeso usando tomillos para paneles de yeso con una separación de aproximadamente é a 10 pulgadas. Esto ayudará a estar el traquetco de la pared y el movimiento y ruido de los panicles de yeso durante el funcionamiento. Si el altaves se va a instalar en una pared interior, también se pueden agregar adhesivo y tomillos adicionales al panel de yeso utilizado en la habitación detrás del altaves.
4. Nota: Antes de agregar tomillos para paneles de yeso donde se instala la lata trasera de metal, taladre pequeños crificios guía en el metal de la lata trasera.
5. Después de la instalación del panel de yeso, corte con cuidado el orificio en el panel de yeso con una herramienta manual adecuada, utilizando la abertura interior del PMK como guía (Fig. 10 y 11). Tenga cuidado de no contar los cables de los altavocos o contar la parte trasera de la lata de espuma acústica. Aocigüresc de que la abertura del panel de yeso no sea más grande que la abertura interior del marco PMK. Quite el polvo o la sociedad del interior de la lata trasera.
6. La guía de inicio rápido de los altavoces de techo PCI y OCI incluye los procedimientos para instalar los altavoces en las aberturas de la pared.

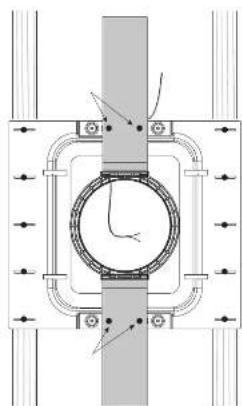

Fig. 8. PMK fijado a vigas del recho o montantes de pared (se muestra PMK 3)

Fig. 9. Tomillos para paneles de yeso, PMK 6 con lata trasera

Fig. 10. Tornillos de paneles de yeso, PMK 3 sin lata trasera

Fig. 11. Recorte de panel de peso (con PMK)

Procedimiento de corte sin PMK

Si esta utilizando la lata trasera, pero no los kits de premontaje PMK, siga este procedimiento a continuación para cortar el panel de yeso.
Las plantillas de corte circular se suministran con los altavocos y actúan como una guía para cortar el orificio del tamaño correcto en la pared (Fig. 12).
Siga los pasos del procedimiento a continuación en el orden en que se presentan. Lea todas las instrucciones antes de comenzar.
1. En la posición de la lata trasera, agreque la plantilla suministrada al panel de yeso, centrada exactamente en el centro de la lata trasera.
2. Con la plantilla, corto con cuidado un agujero en el panel de yeso con una herramienta de mano adecuada. Tenga cuidado de no dañar la lata trasera, su espuma acústica o los cables de los altavores. Quite el palvo y la sudedad del agujero.
3. Las guías de inicio rápido de los altavoces de techo PCI y QCI incluyen los procedimientos para instalar los altavoces en la abertura.

Fig. 12. Dimensiones de los recortes del panel de yeso (se muestra PCI/QCI 8)
