Hartelijk dank dat u voor een TEAC product heeft gekozen. Lees deze handleiding zorgvuldig door om optimaal te kunnen profiteren van de mogelijkheden en prestaties van dit apparaat.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES 63
Meegeleverde onderdelen 65
Voordat u begint....65
Aansluitingen....66
Bedieningsorganen 68
Afstandsbediening....70
Basisbediening....70
Automatische energiebeheerfunctie....73
Problemen....74
Technische gegevens 74

Meegeleverde onderdelen

Controleer of de verpakking alle hieronder weergegeven onderdelen bevat.

Neem contact op met de winkel waar u dit apparaat heeft gekocht als een van deze onderdelen ontbreekt of tijdens transport is beschadigd.

Afstandsbediening (UR-1314) × 1

Batterijen (AAA) × 2

Gebruikershandleiding (dit document) × 1

- Zie pagina 87 voor informatie over de garantie.

Voordat u begint

Lees dit gedeelte aandachtig door voordat u uw A-R630MKII in gebruik neemt

• Zelfs als dit apparaat op standby (uit) staat, wordt er energie verbruikt. Om stand-by verbruik te vermijden, druk op de aan/uittoets om het apparaat uit te schakelen.
• Het apparaat wordt tijdens gebruik warm en laat daarom altijd voldoende ruimte vrij voor ventilatie.
• De plaatselijke netspanning dient overeen te komen met de spanning die op de achterzijde van het apparaat is aangegeven. Raadpleeg in geval van twijfel uw leverancier of een elektricien.
• Kies de plaats waar u het apparaat opstelt met zorg. Vermijd plaatsen in direct zonlicht of in de nabijheid van een warmtebron. Vermijd ook plaatsen die aan trillingen onderhevig zijn en plaatsen met veel vuil, stof, warmte, koude of vocht.
• Plaats het apparaat niet op een versterker/receiver.
• Open het apparaat niet daar dat kan leiden tot schade aan het inwendige of elektrische schokken. Mocht een vreemd voorwerp in het apparaat terecht komen, neem dan contact op met uw leverancier of een servicetechnicus.
• Trek om de stekker uit het stopcontact te nemen altijd aan de stekker en nooit aan het snoer.
• Maak het apparaat nooit schoon met chemische middelen daar dit de afwerking kan aantasten. Gebruik een schone, droge, zachte doek.
• Bewaar de handleiding op een veilige plaats om in de toekomst te kunnen raadplegen.

Onderhoud

Wanneer het apparaat vuil is, maak het dan schoon met een zachte, droge doek, eventueel bevochtigd met water waaraan een paar druppels van een mild reinigingsmiddel zijn toegevoegd. Maak het apparaat daarna goed droog. Gebruik nooit oplossende vloeistoffen zoals verdunner, enz. Deze stoffen kunnen de afwerking aantasten.

LET OP:

• Raadpleeg van te voren de handleidingen van de componenten die u op het apparaat aan wilt sluiten.
• Zorg voor een correcte aansluiting van alle verbindingskabels.
• Bundel audiosignaalkabels niet met netstroom- of luidsprekerkabels om ongewenste interferentie te voorkomen.

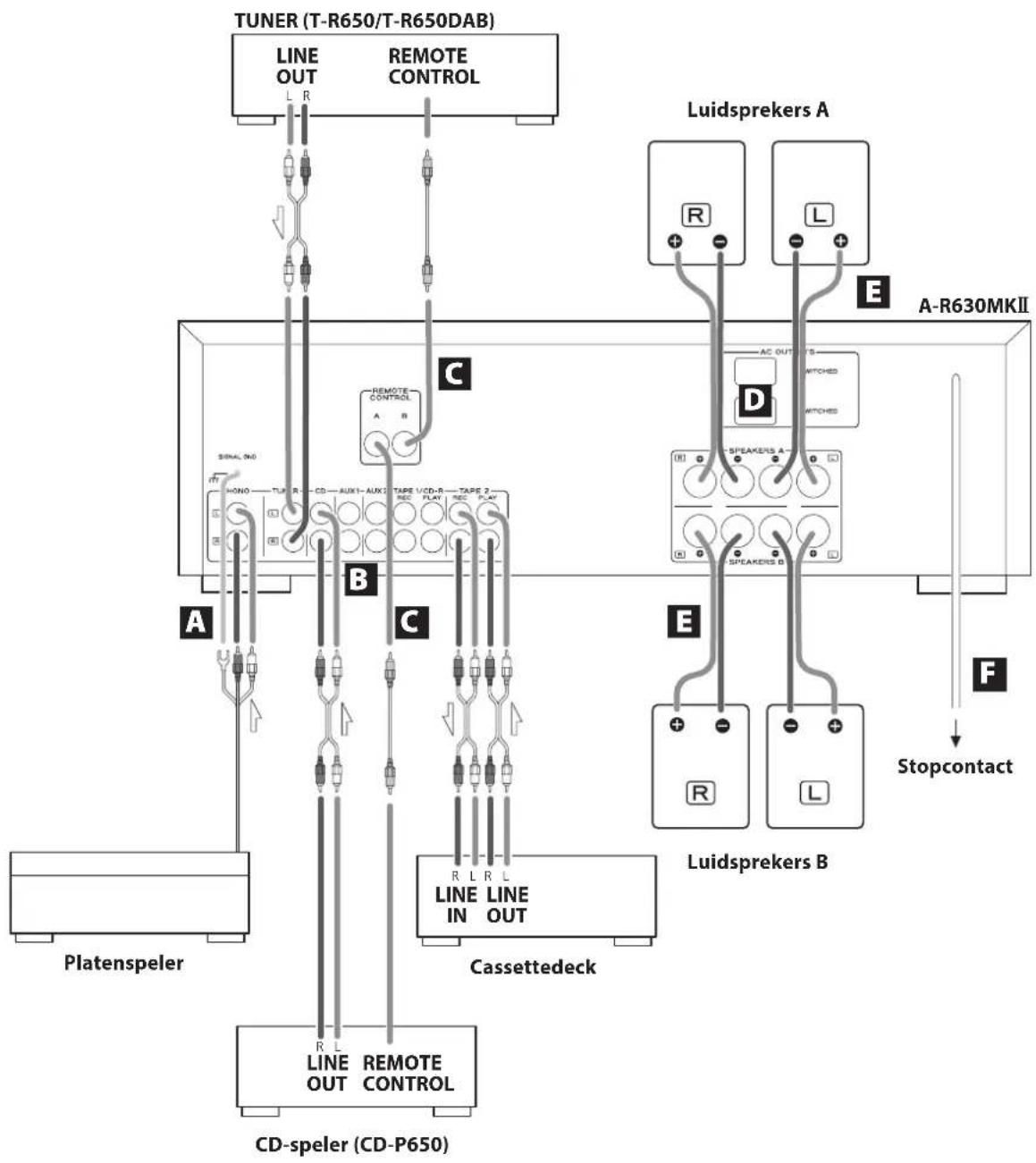


PHONO → Platenspeler

TUNER → Tuner (T-R650/T-R650DAB)

CD → CD speler (CD-P650).

AUX1/AUX2 → Audio component, enz.

PHONO en SIGNAL GND aansluitingen

Verbind de cinch kabels van een platenspeler (pick-up) met de PHONO aansluitingen.

Let op, aansluiten als volgt:

witte plug → witte aansluiting (L: linkerkanaal)

rode plug → rode aansluiting (R: rechterkanaal)

Verbind de massadraad van de platenspeler met de SIGNAL GND aansluiting.

AUDIO IN/OUT aansluitingen

Een analoog 2-kanalen audiosignaal wordt via deze aansluitingen ontvangen of verzonden. Sluit de component aan met in de handel verkrijgbare cinch kabels.

Let op, aansluiten als volgt:

witte plug → witte aansluiting (L: linkerkanaal)

rode plug → rode aansluiting (R: rechterkanaal)

witte (L) witte (L)

rode (R)

rode (R)

- Zorg ervoor dat alle kabels goed zijn aangesloten. Om storing en ruis te voorkomen, de signaalkabels niet bundelen met netsnoeren of luidsprekerkabels.

REMOTE CONTROL aansluitingen

Wanneer u in het bezit bent van een TEAC T-R650, T-R650DAB en CD-P650 sluit dan de REMOTE CONTROL (A of B) plug van elke component aan met de kabel die bij de T-R650, T-R650DAB en CD-P650 hoort.

AC OUTLET (SWITCHED)

Deze aansluiting is alleen actief als het apparaat is ingeschakeld of in standby.

Waarschuwing:

Het totale opgenomen vermogen van de op het apparaat aangesloten componenten mag niet meer dan 100 W bedragen (0,5 A).

Luidsprekeruitgangen

Waarschuwing:

Om beschadiging van het apparaat door overbelasting of kort-sluiting te voorkomen, het apparaat uitschakelen voordat u de luidsprekers aansluit.

• Controleer de impedantie van uw luidsprekers. Gebruikt u één paar luidsprekers, sluit dan luidsprekers met een impedantie van 4 tot 16 ohm aan (SPEAKERS A of SPEAKERS B). Gebruikt u twee paar luidsprekers tegelijk dan dient de impedantie van deze luidsprekers 8 tot 16 ohm zijn.
• De zwarte luidsprekeraansluitingen van de versterker zijn de negatieve aansluitingen. Bij de meeste luidsprekerkabels is de ader van de luidspreker kabel gemerkt of gekleurd om deze te onderscheiden van de ader van de kabel. Verbind

de gemerkte/gekleurde ader met de ⊕ aansluiting en de ongemerkte ader met de zwarte ⊖ aansluiting.

WAARSCHUWING:

Let er op dat de metalen einden van de twee draden niet met elkaar in aanraking komen omdat dit kortsluiting tot gevolg kan hebben. Dit kan mogelijk brand veroorzaken en/of uw HiFi systeem ernstig beschadigen.

Aansluiten van de luidsprekers A, B

1. Verwijder ongeveer 1 cm van het omhulsel aan het eind van de luidsprekerkabels en draai de kabelkernen goed in elkaar.
2. Draai de schroef naar links los. De schroef kan niet van de aansluiting worden verwijderd.

3. Steek de draad volledig in de aansluiting en draai de schroef naar rechts stevig vast.

4. Let er op dat geen isolatiemateriaal van de draad in de aansluiting komt, steek alleen het metalen gedeelte van de kabel in de aansluiting.

5. Controleer of de luidsprekerkabels stevig vast zitten door er licht aan te trekken.

Aansluiten met bananenpluggen

U kunt in de handel verkrijgbare bananenpluggen gebruiken om de luidsprekers aan te sluiten. Sluit de luidsprekerkabels eerst op de bananenpluggen aan en steek de plug daarna in de aansluiting.

• Zorg dat de dop is aangedraaid tijdens gebruik.
• Lees aandachtig de instructies voor de bananenpluggen die u gebruikt.

Mededeling over het Europese model

Conform de Europese veiligheidsreguleringen is het aansluiten van bananenstekkers op aansluitingen van Europese modellen niet toegestaan. De openingen waarin de bananenstekkers zouden kunnen worden geplugd zijn afgedekt met zwarte doppen. Sluit luidsprekers aan met gestripte draden of vorkkabelschoenen. Als een zwarte dop eventueel losraakt van de aansluiting, plaats deze dan op zijn oorspronkelijke positie terug.

Netsnoer

Controleer of het netsnoer in een werkend stopcontact is gestoken.

Zorg dat het netsnoer wordt aangesloten op een stopcontact dat het juiste voltage levert. Aansluiten op een stopcontact dat het verkeerde voltage levert kan brand of elektrische schokken veroorzaken. Houd de stekker vast als het snoer in het stopcontact wordt gestoken of eruit wordt getrokken. Trek nooit met kracht aan het netsnoer.

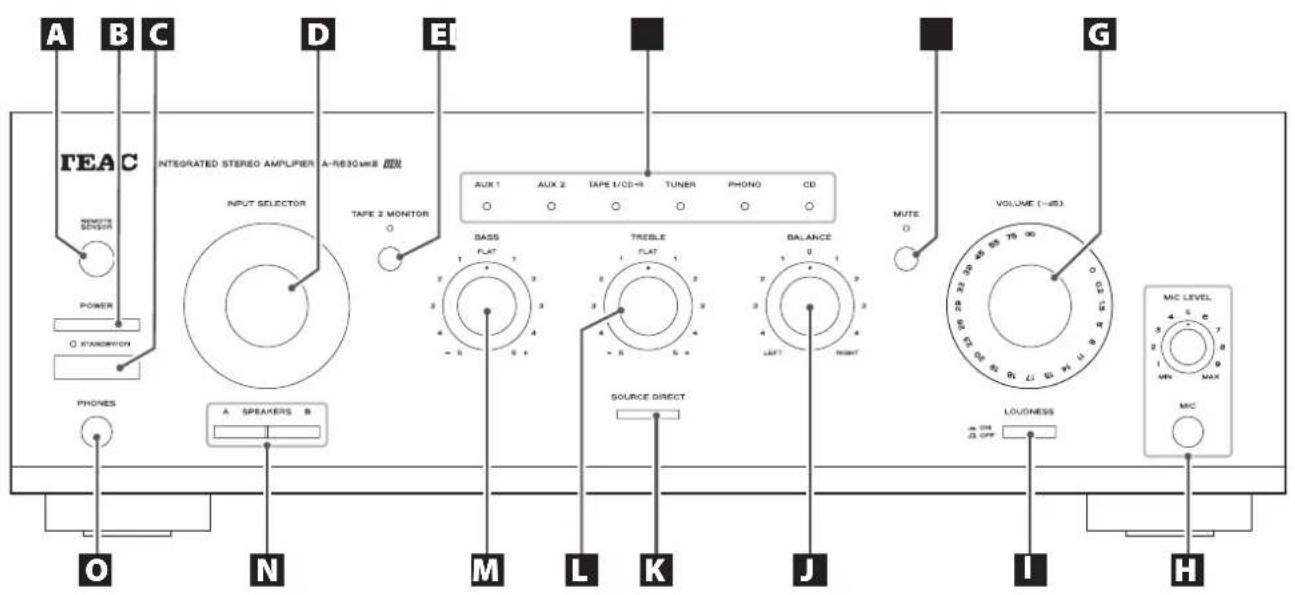

Bedieningsorganen

A B C D E G TEAC INTIGRATED STEREO AMPLIFIER A-RE30/ME INTEGRATED STEREO AMPLIFIER INPUT SELECTOR TAPE 2 MONITOR AUX 1 AUX 2 TAPE 1/CD=4 TUNER PHONO CD BASS TRESBLE BALANCE MUTE VOLUME (1-25) FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT FLAT POWER O STANDERON PHONES A SPEAKERS B M L K J I H O N M L K J LOUNESS MIC LEVEL MIN MAX MIC

STANDBY a D 1 2 3 TAPE 1 TAPE 2 AUX 1 MONITOR /iPad AUX 2 SAND TUNER PHONO CD 1 2 3 4 5 6 7 8 9 CLEAR PROGRAM 0 TIME ADJ TIMER ENTER SLEEP NEW FILE VOLUME DIMMER MUTE - - - F MEMORY SHUFFLE PM MODE INFO/SDS TIME REPEAT TEAC UR-1314

A Sensor

Richt de afstandsbediening op de Sensor op de voorzijde van het apparaat.

B POWER

Druk op deze toets om het apparaat op standby te zetten of uit te schakelen.

C STANDBY/ON

Wanneer de toets POWER op het hoofdapparaat is ingedrukt, druk op deze toets om het apparaat in te schakelen of op standby te zetten. De STANDBY indicatie licht op wanneer het apparaat in standby staat. Deze indicatie dooft zodra het systeem wordt ingeschakeld.

D INPUT SELECTOR

Hiermee kiest u de gewentse signaalbron. Een van de indicatoren geeft aan welke signaalbron u heeft gekozen.

E TAPE 2 MONITOR

Wanneer een cassettedeck is verbonden met de TAPE 2 ingang, schakelt u hiermee de Tape Monitor functie in en uit. De indicatie licht op wanneer Tape Monitor is ingeschakeld.

F MUTE

Indrukken om het geluid tijdelijk te verzwakken. De indicator knippert als het geluid is geblokkeerd.

G VOLUME

Draai hieraan (of druk op VOLUME op de afstandsbediening) om het volume in te stellen.

Het maximum geluidsvolume is 0 en het minimum geluidsvolume is - . Draai de knop VOLUME dan naar de minimale waarde ( - dB), alvorens het apparaat in te schakelen. Als u dit niet doet kunnen er onverwachte luide geluiden worden weergegeven die uw luidsprekers en uw gehoor kunnen beschadigen.

H Microfooningang (MOC) en Microfoon niveau-instelling (MIC LEVEL)

Het geluid van de hierop aangesloten microfoon wordt samen met het geluid van de met de INPUT SELECTOR gekozen bron hoorbaar. Het niveau van de microfoon regelt u met MIC LEVEL.

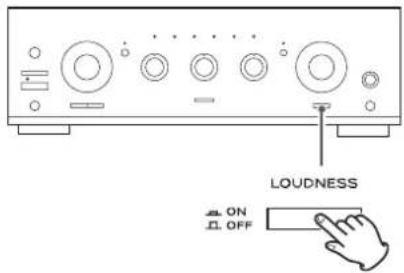

LOUDNESS

Gebruik dit om bij laag geluidsvolume lage en hoge frequenties te versterken, omdat deze dan moeilijker te horen zijn.

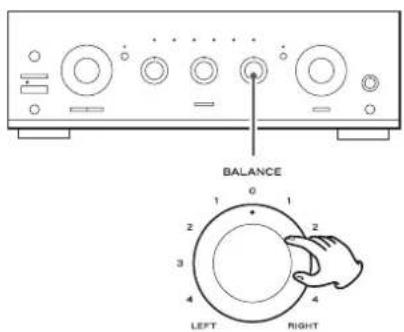

J BALANCE

Hiermee regelt u de balans tussen beide luidsprekers. Normaal gesproken staat deze regelaar in de middenpositie.

K SOURCE DIRECT (Signaalbron direct)

Druk op SOURCE DIRECT om het signaal direct naar de volumeregelaar te schakelen. De toets licht op en de klankregeling is uitgeschakeld.

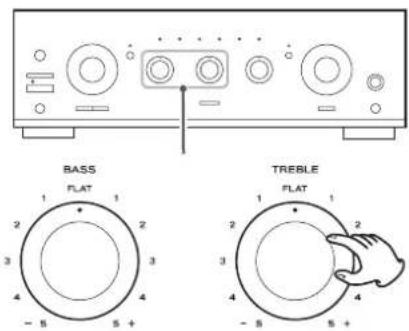

L TREBLE

Regelt de sterkte van de hoge frequenties in het signaal.
- Als de functie bron direct actief is, heeft deze knop geen effect.

M BASS

Regelt de sterkte van de lage frequenties in het signaal.
- Als de functie bron direct actief is, heeft deze knop geen effect.

N SPEAKERS

Gebruik deze toetsen om de luidsprekers in of uit te schakelen.

Als de toets SPEAKERS A is ingedrukt:

Geluid wordt weergegeven via de luidsprekers die op de aansluitingen SPEAKERS A zijn aangesloten.

Als de toets SPEAKERS B is ingedrukt:

Geluid wordt weergegeven via de luidsprekers die op de aansluitingen SPEAKERS B zijn aangesloten.

Als beide toetsen SPEAKERS A en B zijn ingedrukt:

Geluid wordt weergegeven via de luidsprekers die op de aansluitingen SPEAKERS A en B zijn aangesloten.

Als geen van beide toetsen SPEAKERS A of B is ingedrukt:

Er wordt geen geluid via de luidsprekers weergegeven. Kies deze instelling als u een hoofdtelefoon gebruikt.

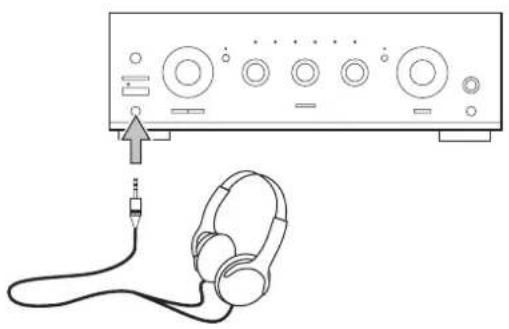

PHONES

Sluit hierop een hoofdtelefoon aan en regel het volume met de VOLUME regelaar.

- Als hier een hoofdtelefoon wordt ingeplugd wordt weergave via de luidsprekers niet geannuleerd. Gebruik de toetsen SPEAKERS A en B om ze uit te schakelen.

Afstandsbediening

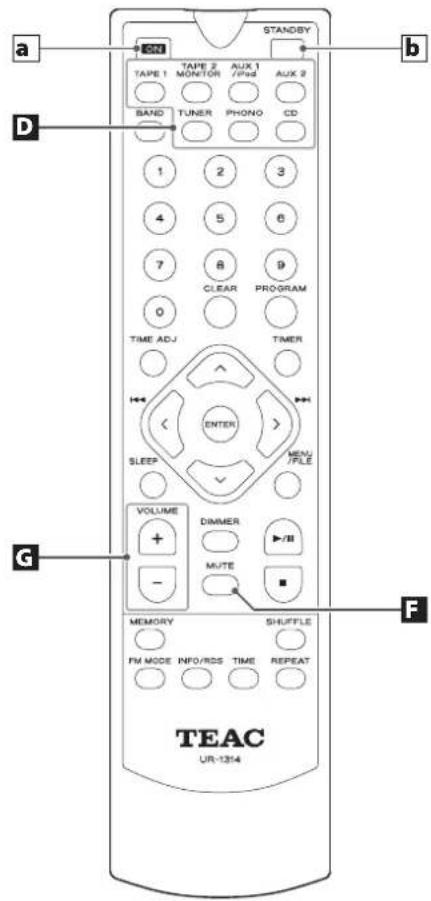

Bij het bedienen van de TEAC CD-speler (CD-P650) of de tuner (T-R650/T-R650DAB) met de afstandsbediening UR-1314 kiest u eerst met de INPUT SELECTOR de ingang ( D ) op de afstandsbediening.

In deze handleiding worden de toetsen behandeld die worden gebruikt met de A-R630MKII.

a ON

Wanneer POWER op het apparaat is ingedrukt, kunt u hiermee het systeem inschakelen.

b STANDBY

Wanneer POWER op het apparaat is ingedrukt, kunt u hiermee het systeem in standby zetten.

De overige toetsen worden gebruikt voor het bedienen van de TEAC CD-P650, T-R650 en T-R650DAB.

Opmerking:

Om de volgende instructies eenvoudiger te maken worden de namen van de toetsen op de voorzijde van het apparaat gebruikt en niet de namen van de toetsen op de afstandsbediening.

Richt bij gebruik de afstandsbediening op de REMOTE SENSOR op de voorzijde het apparaat (of een andere TEAC component).

• Ondanks het feit dat de afstandsbediening binnen het effectieve bereik wordt gebruikt, kan de aanwezigheid van obstakels ertoe leiden dat deze niet werkt.
• Wanneer de afstandsbediening wordt gebruikt in de nabijheid van apparaten die infrarood signalen afgeven, of in combinatie met andere afstandsbedieningen, dan kan deze onjuist werken. Ook kunnen dan die andere apparaten onjuist reageren.

Batterijen inzetten

1. Verwijder het deksel van het batterijvak.
2. Leg twee "AAA" droge batterijen in. Let bij het inzetten vooral op de juiste positie van positief ⊕ en negatief ⊖.
3. Breng het deksel weer aan.

Batterijen vervangen

Wanneer het bereik van de afstandsbediening merkbaar terugloopt kan het nodig zijn de batterijen te vervangen. Vervang altijd beide batterijen tegelijk door nieuwe batterijen van hetzelfde type.

Voor nadere informatie omtrent het inleveren van oude batterijen kunt u zich tot de lokale instanties of tot uw leverancier wenden.

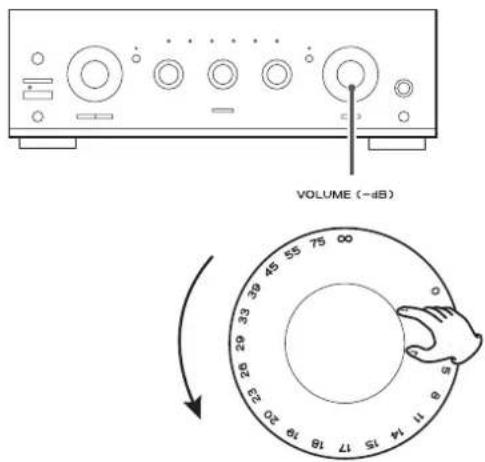

1 Om beschadiging van de luidsprekers door plotselinge luidde signalen te voorkomen, bij het inschakelen VOLUME naar links (minimum) draaien.

VOLUME (-dB) 0 11 14 15 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58

-∞ (oneindig): Minimum geluidsvolume 0 dB: Maximum geluidsvolume

2 Druk op POWER.

POWER

Het apparaat wordt op standby geschakeld en de standby indicatie licht op.

3 Druk op STANDBY/ON om het apparaat in te schakelen.

De standby indicatie dooft.

4 Kies een bron met INPUT SELECTOR, of druk op een ingang op de afstandsbediening.

Tape Monitor functie

Om een bron te kiezen die is aangesloten op TAPE 2, drukt u op TAPE 2 MONITOR. De indicatie TAPE 2 MONITOR licht op. Druk nogmaals op TAPE 2 MONITOR om de tape-monitorfunctie weer uit te schakelen.

- Wanneer de tape monitor actief is, kunnen geen andere bronnen worden beluisterd. Vergeet daarom niet de monitorfunctie uit te schakelen om naar andere bronnen te luisteren.

5 Speel de bron af en verhoog de geluidsterkte langzaam met VOLUME totdat het gewenste volume bereikt is.

Opnemen van een externe bron

Het geluid van de bron die wordt aangegeven door de brandende ingangsindicator kan worden opgenomen met een opnameapparaat dat is aangesloten op TAPE 1/CD of TAPE 2.

1. Kies de op te nemen geluidsbron met INPUT SELECTOR.

1. Start het afspelen op het bronapparaat waarvan moet worden opgenomen.

2. Start het opnemen.

3. De volgende regelaars hebben geen invloed op het opgenomen signaal: de knoppen VOLUME, BALANCE, BASS en TREBLE en de toetsen MUTE en LOUDNESS.

4. Door de toets TAPE 2 MONITOR in te drukken kunt u het geluid beluisteren terwijl het wordt opgenomen door het apparaat dat is aangesloten op TAPE 2.
5. Dit apparaat kan niet dubben van TAPE 2 naar TAPE 1/CD.

Luidsprekers kiezen

A SPEAKERS B

Druk op de SPEAKERS toets (A of B) om de luidsprekers in of uit te schakelen.

Als de toets SPEAKERS A is ingedrukt:

Geluid wordt weergegeven via de luidsprekers die op de aansluitingen SPEAKERS A zijn aangesloten.

Als de toets SPEAKERS B is ingedrukt:

Geluid wordt weergegeven via de luidsprekers die op de aansluitingen SPEAKERS B zijn aangesloten.

Als beide toetsen SPEAKERS A en B zijn ingedrukt:

Geluid wordt weergegeven via de luidsprekers die op de aansluitingen SPEAKERS A en B zijn aangesloten.

Als geen van beide toetsen SPEAKERS A of B is ingedrukt:

Er wordt geen geluid via de luidsprekers weergegeven. Kies deze instelling als u een hoofdtelefoon gebruikt.

Hoofdtelefoon

Reduceer eerst het volume van het onvanger tot minimum, steek dan de plug van uw hoofdtelefoon in de PHONES uitgang en regel het niveau met VOLUME.

- Het inpluggen van een hoofdtelefoon annuleert de weergave via de luidsprekers niet. Gebruik de toetsen SPEAKERS A en B om ze uit te schakelen.

Waarschuwing

Draai het volume altijd terug naar minimum voordat u de hoofd-telefoon aansluit om beschadiging van uw oren te voorkomen. Zet de hoofdtelefoon pas op nadat u deze heeft aangesloten.

Geluid blokkeren

MUTE

Om het geluid tijdelijk te onderbreken drukt u op MUTE. Druk opnieuw op MUTE om het geluid weer in te schakelen.

- Wanneer het geluid is uitgeschakeld, licht de indicatie MUTE knipperen.

LOUDNESS

LOUDNESS ON OFF

Gebruik dit om bij laag geluidsvolume lage en hoge frequenties te versterken, omdat deze dan moeilijker te horen zijn.

Schakel deze functie tijdens het luisteren op normaal niveau uit.

Balans

BALANCE 1 0 1 2 2 3 4 4 LEFT RIGHT

Hiermee regelt u de balans tussen beide luidsprekers.

Normaal gesproken staat deze regelaar in de middenpositie.

Klankregeling

Draai aan BASS om het niveau van de lage frequenties in te stellen.

Draai aan TREBLE om het niveau van de hoge frequenties in te stellen.

Druk op SOURCE DIRECT om het signaal direct naar de volumeregelaar te schakelen. De toets licht op en de klankregeling is uitgeschakeld.

Automatische energiebeheerfunctie

Dit apparaat heeft een automatische energiebeheerfunctie.

Als het apparaat nieuw wordt geleverd is de automatische energiespaarstand ingeschakeld, dus als de volgende knoppen of toetsen op het hoofdapparaat (of op de afstandsbediening) gedurende een bepaalde tijd niet worden gebruikt, wordt het apparaat automatisch op standby gezet (standaard instelling: 8 uur).

• INPUT SELECTOR
  • Toets TAPE 2 MONITOR
  • Toets MUTE
  • Toets SOURCE DIRECT

De instellingen controleren

Als het apparaat is ingeschakeld, houd de toetsen TAPE 2 MONITOR minstens 5 seconden ingedrukt. Afhankelijk van de instelling knippert er een indicator.

Deze tabel geeft de relatie weer tussen de instelling en het knipperen van de indicator.

Indicator Tijdinstelling
AUX1 1 uur
AUX2 2 uur
TAPE1/CD-R 3 uur
TUNER 4 uur
PHONO 6 uur
CD 8 uur
TAPE 2 MONITOR Automatische energiebeheerfunctie uitgeschakeld

Om de instelmodus te beëindigen, houd de toetsen TAPE 2 MONITOR minstens 3 seconden ingedrukt.

LET OP

Terwijl deze instelling wordt gecontroleerd wordt er geen geluid weergegeven via de luidsprekers of hoofdtelefoon.

De instelling wijzigen

1 Als het apparaat is uitgeschakeld, druk dan op de toets POWER terwijl u de toets TAPE 2 MONITOR ingedrukt houdt, om het apparaat in te schakelen.

De CD-indicator knippert.

- Als het apparaat wordt ingeschakeld, de instelling is altijd 8 uur.

2 Druk op de toets TAPE 2 MONITOR om de instelling te wijzigen.

Elke keer als de toets TAPE 2 MONITOR wordt ingedrukt, worden de instelling en de bijbehorende indicator als volgt gewijzigd.

→ 8 uur (CD) → Automatische energiebeheerfunctie uitgeschakeld (TAPE 2 MONITOR) → 1 uur (AUX 1) → 2 uur (AUX 2) → 3 uur (TAPE 1/CD-R) → 4 uur (TUNER) → 6 uur (PHONO) →

3 Druk op de toets STANDBY/ON om de instelling te bevestigen.

LET OP

Als het apparaat met de POWER-schakelaar wordt uitgeschakeld of de stroomtoevoer op een andere manier wordt onderbroken, wordt de instelling teruggezet naar de standaardwaarde van acht uur.

Problemen

Heeft u problemen met het apparaat, raadpleeg dan onderstaand overzicht om te zien of u het zelf kunt oplossen. Als het probleem blijft bestaan neem dan contact op met een HiFi vakman.

Geen netspanning

→ Controleer of het apparaat correct op het stopcontact is aangesloten. Mocht het stopcontact schakelbaar zijn, controleer dan of het is ingeschakeld met een lamp o.i.d.

Geen of slechts zwak geluid

→ Pas het geluidsvolume aan.
→ Zet de knop BALANCE op "0".
→ Controleer de aansluiting van de luidsprekers.
Zijn uw luidsprekers verbonden met de uitgangen SPEAKERS A (of B), controleer dan of SPEAKERS A (of B) op de voorzijde is ingedrukt.
→ Als de tape/monitorfunctie is geactiveerd druk dan op TAPE 2 MONITOR om deze functie uit te schakelen.

Het niveau van SPEAKERS A verschilt van dat van SPEAKERS B

→ Het geluidsniveau en de kwaliteit van het geluid kunnen, afhankelijk van het luidsprekervermogen enz., verschillend zijn. Als u de SPEAKERS A en SPEAKERS B uitgangen tegelijk wilt gebruiken met een overeenkomstig niveau sluit dan luidsprekers van exact hetzelfde type op de SPEAKERS A en B uitgangen aan.

Het geluid is niet zuiver of klinkt vervormd

→ Het ontvanger staat te dicht bij een TV toestel/monitor of een soortgelijk apparaat. Verplaats de apparaten om interferentie te voorkomen of schakel ze uit.
→ Verbind de massadraad van de platenspeler met de SIGNAL GND aansluiting.

Het geluid stopt tijdens weergave van de muziek of er is geen geluid hoorbaar na het inschakelen van het apparaat

→ De luidspreker-impedantie is lager dan voor het apparaat is voorgeschreven.
→ Schakel het apparaat uit en stel het volume lager in.

De lage tonen zijn niet of niet goed hoorbaar

→ De polariteit ⊕ en ⊖ van een van de luidsprekers is verwisseld. Controleer de luidsprekers op polariteit.

De afstandsbediening functioneert niet

→ Druk op de POWER toets om het apparaat in te schakelen.
→ Vervang alle batterijen in de afstandsbediening door nieuwe. Mogelijk zijn deze te zwak.
→ Gebruik de afstandsbediening dicht(er) bij het apparaat (minder dan 5m) en richt de afstandsbediening op de sensor op de voorzijde van het apparaat.
→ Verwijder eventuele obstakels die zich tussen de afstandsbediening en het apparaat bevinden.
Als er een fluorescerende lamp of een ander soort felle lamp in de omgeving van het apparaat staat verwijder deze dan of schakel hem uit.

Als normale bediening niet meer mogelijk is trek dan de stekker uit het stopcontact en steek hem vervolgens na 20 seconden weer terug in het stopcontact.

Technische gegevens

Versterker gedeelte

Continue uitgangsvermogen....90 W RMS (1 kHz, 4 Ω, 0,5%) 60 W (1 kHz, 8 Ω, 0,5%)
Totale harmonische vervorming....0,02% (1 kHz, 8 Ω, 45 W)
Uitgangsaansluitingen ....Speakers A of B: 4–16 Ω belasting Speakers A en B: 8–16 Ω belasting
Ingangsgevoeligheid/Impedantie .....PHONO: 2,8 mV/47 kΩ LINE*: 180 mV/47 kΩ
MIC: 1,4 mV/22 kΩ
Signaal-tot-ruisverhouding (IHF-A)....PHONO: 65 dB LINE*: 90 dB
Uitgangsniveau/Impedantie.....TAPE: 150 mV/3,3 kΩ
Frequentiebereik....PHONO: 20–20.000 Hz, ±1 dB (RIAA) LINE*: 5–80.000 Hz (SOURCE DIRECT, 1 W)
Klankregeling ....Lage tonen: ±10 dB bij 100 Hz Hoge tonen: ±10 dB bij 10 kHz
Mute (geluid blokkeren)....-20 dB

Algemeen

Lichtnetspanning ....AC 230 V, 50 Hz
Opgenomen vermogen....200 W Standby....0,5 W
Afmetingen (B × H × D) 435 × 142 × 355 mm
Gewicht (netto) 8,1 kg
Bedrijfstemperatuur ....+5 °C tot +35 °C

Meegeleverde accessoires

Afstandsbediening (UR-1314) × 1

Batterijen (AAA) × 2

Gebruikershandleiding (dit document) × 1

*LINE betekent TUNER, CD, AUX1, AUX2, TAPE1/CD-R, TAPE2.

• Ontwerp en uitvoering kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Gewicht en afmetingen zijn benaderingen.
• De illustraties kunnen licht afwijken van de productiemodellen.

VIKTIGA SÄKERHETSINSTRUKTIONER

Dit product valt onder de wettelijke garantievoorschriften van het land waar het is aangeschaft. Neem bij een defect of probleem contact op met de leverancier waar u het product heeft gekocht.
