GEBRUIKSAANWIJZING Elementary Pack ONE X GIGASET

1. Plaats de batterij

2. Gebruik de Gigaset elements app om het toestel in gebruik te nemen

3. Open de elements app

4. Open het systeemoverzicht
5. Selecteer "Toevoegen + smoke"

De wizard leidt u verder door de installatie

1. Monteer smoke op het plafond Meer informatie vindt u op de volgende pagina's.

BEDIENINGS- EN MONTAGEHANDLEIDING

INHOUDSOPGAVE

Algemene informatie 92

Montageplek 93

Veiligheidsvoorschriften 95

Montage en toestel in gebruik nemen 101

Bedrijfs- en alarmsignalen 105

Functie- en alarmtest 106

Service en onderhoud 107

Uitschakelen van alarm- en batterijsignaal 108

Accessoires 109

Informatie over de kleefstrips 110

ROOKMELDER smoke

ALGEMENE INFORMATIE:

De rookmelder informeert u betrouwbaar en in een vroeg stadium over rookontwikkeling bij brand en geeft u zo de mogelijkheid, uzelf en uw familie in veiligheid te brengen.

Dit is met name 's nachts belangrijk, omdat mensen tijdens hun slaap geen rook kunnen ruiken en dus blootstaan aan de giftige gassen die tijdens een brand vrijkomen.

De rookmelder zorgt ervoor, dat u bij brand ongedeerd uw woning kunt verlaten.

In de praktijk is al gebleken, dat rookmelders van levensbelang zijn.

Neem hiervoor ook de instructies voor deskundig gebruik van ons product in acht. De leveringsomvang omvat naast de rookmelder inclusief meldervoet ook deze gebruiksaanwijzing, de brochure met belangrijke informatie, een vaste batterij, een verwisselbare batterij, 2 x schroeven en pluggen voor montage van de melder en 1 kleefstrip.

BEDIENINGS- EN MONTAGEHANDLEIDING

MONTAGEPLEK

De rookmelder wordt aan het plafond gemonteerd. Door de rookmelder in het midden van de ruimte te monteren, bereikt u de beste detectieresultaten.

Installeer rookmelders in de slaapkamers, kinderkamers en in de hal en overloop, zodat u 's nachts bij rookontwikkeling wordt gewekt.

Bij gebouwen met meerdere etages moet bovendien op elke etage minstens één rookmelder in de hal worden aangebracht.

Als de rookmelder is aangesloten op een Gigaset base, dan bedraagt het maximale bereik van de DECT-transmissie 50 meter (binnenshuis).

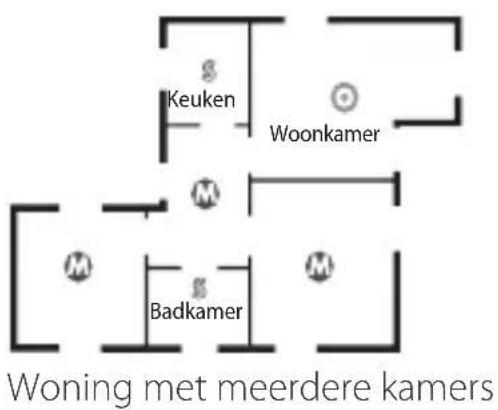

Keuken Woonkamer M Badkamer Woning met meerdere kamers

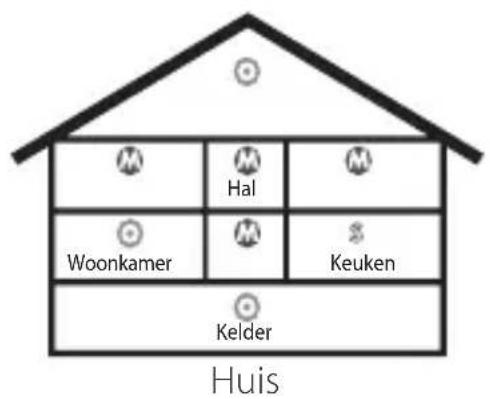

M Hal M Woonkamer M Keuken Kelder Huis

werkt alleen als deze vast in de voet is vergrendeld!

Bij montage aan schuine plafonds of nokken van daken resp. in kamers met een schuin dak dient de rookmelder ten minste 10 cm onder het hoogste punt (verticaal) en maximaal 90 cm (horizontaal) van het hoogste punt worden geïnstalleerd.

Dit geldt ook bij de montage van meerdere melders in een kamer. Houd bij de installatie voldoende afstand tussen de afzonderlijke rookmelders.

50 cm

MONTAGE AAN HET PLAFOND

Houd bij montage aan het plafond ten minste 50 cm afstand van de muur.

10 cm 60 cm

HELLINGSHOEK VAN HET PLAFOND

Bij kamers met een horizontale hellingshoek van meer dan 7 graden (komt overeen met ca. 50 cm hoogteverschil op 4 m) dienen de rookmelders in het hoger gelegen deel van de kamer te worden gemonteerd.

BEDIENINGS- EN MONTAGEHANDLEIDING

VEILIGHEIDSVOORSCHRIFTEN - NEEM HET VOLGENDE IN ACHT:

Lees vóór gebruik de veiligheidsvoorschriften en de gebruiksaanwijzing.

De rookmelder wordt geleverd met een vaste en verwisselbare batterij. De rookmelder werkt zonder oplaadbare batterijen of netadapter.

Gebruik uitsluitend de volgende batterijen: Lithium primair 3,0 volt (type CR2). Beschadigde batterijen dienen te worden vervangen.

De werking van medische apparatuur kan worden beïnvloed. Houd rekening met de technische omstandigheden van de betreffende omgeving, bijvoorbeeld een dokterspraktijk.

Indien u gebruik maakt van medische apparatuur (bijvoorbeeld een pacemaker), neem dan contact op met de fabrikant van dit apparaat en informeer of het bestand is tegen externe hoogfrequente energie.

ROOKMELDER smoke

VEILIGHEIDSVOORSCHRIFTEN - NEEM HET VOLGENDE IN ACHT:

> 50cm

Luid geluidssignaal bij functietest (indrukken van de melderkop).

Houd een minimale afstand van 50 cm aan tussen de rookmelder en je oor.

Rookmelders mogen niet worden overgeschilderd.

Montage in de nok van een dak is alleen toegestaan als de instructies onder "Montage bij schuine daken" worden nageleefd.

BEDIENINGS- EN MONTAGEHANDLEIDING

VEILIGHEIDSVOORSCHRIFTEN - NEEM HET VOLGENDE IN ACHT:

< 50 cm >

Houd een afstand van minimaal 50 cm tussen lamp en montageplek aan.

indoor

ALLEEN GESCHIKT VOOR GEBRUIK BINNENSHUIS

De rookmelder is alleen geschikt voor gebruik binnenshuis.

i

Met name tijdens het slapen nemen mensen brand en rookontwikkeling minder waar. Rookmelders waarschuwen in een vroeg stadium, zodat u snel en adequaat kunt reageren. Rookmelders bieden geen beschermen tegen materiële schade.

ROOKMELDER smoke

VEILIGHEIDSVOORSCHRIFTEN - NEEM HET VOLGENDE IN ACHT:

Black flame icon inside a gray square frame (no text or symbols)

NEEM DE OMGEVINGSVOORWAARDEN IN ACHT

Gebruik de toestellen niet in een omgeving waar explosiegevaar bestaat, bijvoorbeeld een schilderwerkplaats.

Oplaadbare batterijen en accupacks zijn klein chemisch afval.

Neem de lokale voorschriften voor het inleveren van afval in acht.

U kunt deze voorschriften opvragen bij uw gemeente.

U kunt lege batterijen deponeren in de daarvoor bestemde inzamelcontainers bij de winkels, supermarkten e.d.

BEDIENINGS- EN MONTAGEHANDLEIDING

VEILIGHEIDSVOORSCHRIFTEN - NEEM HET VOLGENDE IN ACHT:

Elektrische en elektronische producten mogen niet bij het huisvuil worden aangeboden, maar dienen te worden ingeleverd bij speciaal daarvoor ingerichte depots.

Het symbool van de doorgekruiste afvalbak op het product betekent dat het product valt onder Europese richtlijn 2012/19/EU.

Het op de juiste wijze aanbieden en gescheiden inzamelen van oude apparatuur is bedoeld om mogelijke schade voor het milieu of de gezondheid te voorkomen. Dit is een voorwaarde voor het hergebruik en recycling van gebruikte elektrische en elektronische apparatuur.

Uitgebreide informatie over het inleveren van oude apparaten kunt u opvragen bij uw gemeente of bij uw vuilverwerkingsbedrijf.

ROOKMELDER smoke

DE ROOKMELDER MAG NIET OP DE VOLGENDE PLEKKEN WORDEN GEMONTEERD:

Ruimten waar veel waterdamp ontstaat

(bijv. keuken, badkamer)

Nabij open haard of vergelijkbare stookplaatsen

+ 60° - 10°

TEMPERATUURBEREIK

Ruimten met temperaturen lager dan -10°C

of hoger dan +60°C

In de nabijheid van ventilatieschachten

(bijv. van airco- of ventilatiesystemen)

BEDIENINGS- EN MONTAGEHANDLEIDING

MONTAGE EN TOESTEL IN GEBRUIK NEMEN

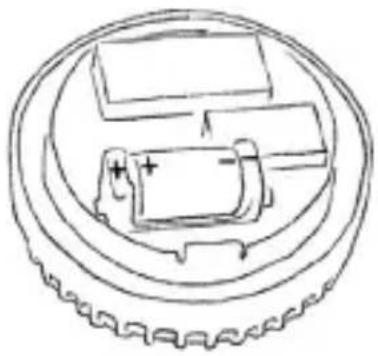

1. Plaats de batterij. Let hierbij op de juiste aansluiting van de polen.

1. Meld smoke aan op uw basisstation:

• Lokaliseer de kleine rode aanmeldknop

• Plaats smoke in de buurt van uw base

• Start de Gigaset elements app

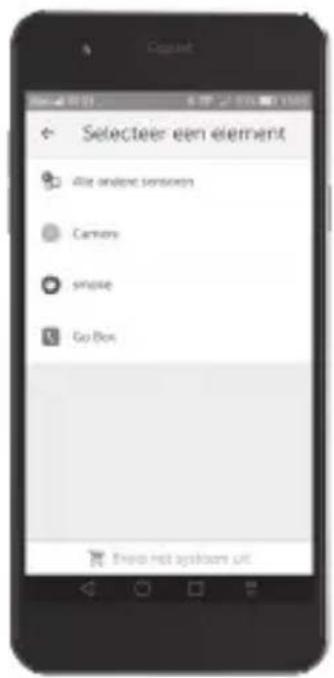

- Open in de app het systeemoverzicht selecteer "Toevoegen + smoke" en volg de instructies op het beeldscherm

- Vervolgens is smoke verbonden met Gigaset elements en wordt hij weergegeven in het systeemoverzicht van de app

Selecteer een element Alle andere sensienen Camera Smoke Go Box There is the system uit

ROOKMELDER smoke

1. Bepaal de juiste locatie voor smoke:

• binnen het bereik van base (max. 50m).
- indien mogelijk in het midden van de kamer met een minimale afstand van 50 cm tot elektriciteitsleidingen
- controleer, of op de montageplek geen elektriciteitsleiding aanwezig is en houd een minimale afstand van 50 cm aan naar muren en lampen.

1. Zorg ervoor, dat het boorstof niet tot verontreiniging van smoke kan leiden.

- Gebruik de kleefstrip als u niet wilt boren. Informatie over het monteren met kleefstrips zie: "Accessoires"

BEDIENINGS- EN MONTAGEHANDLEIDING

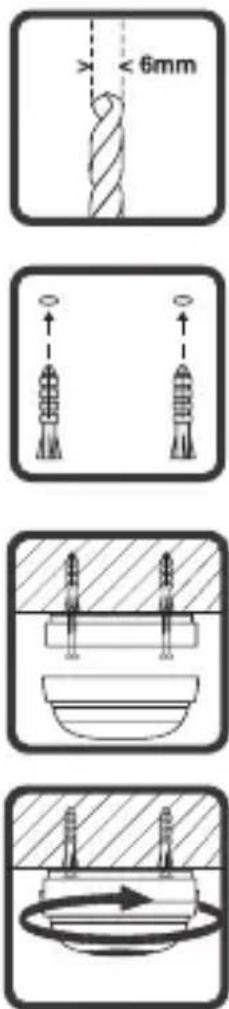

1. Boor twee gaten in het plafond met een boor (maat 6). • U kunt de onderkant/voet van de rookmelder als sjabloon gebruiken.

2. Plaats de meegeleverde pluggen in de boorgaten.

3. Monteer de meldervoet met de meegeleverde schroeven aan het plafond.

4. Plaats de melderkop op de onderkant en draai hem met de klok mee om hem te vergrendelen.
5. Door de rookmelder in de voet te vergrendelen, wordt deze automatisch ingeschakeld.

ROOKMELDER smoke

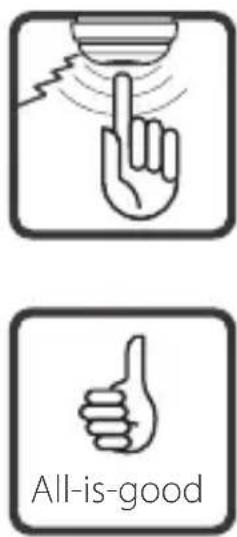

1. Voer een functietest uit. Druk hiertoe ten minste één seconde lang op de melderkop.

2. Als het geluidssignaal klinkt, is de functietest gelukt en functioneert de rookmelder zonder problemen.

Signaaltoon Rode LED Functie / betekenis
Geen geluidssignaal Knippert om de 344 sec.		Normale bedrijfstoestand, automatische zelftest
Luid intervalsignaal om de 0,5 sec.	Knippert om de 0,5 sec. Alarmtoestand
Korte signaaltoon om de 40 sec.	uit	Indicatie voor vervangen batterij, melder door nieuwe melder vervangen
3 korte signaaltonen om de 40 sec.	uit	Storing/vervuiling, melder door nieuwe melder vervangen
Geen geluidssignaal Knippert om de 10 sec.		Alarm uitgeschakeld (mute)
Luid intervalsignaal	Knippert om de 0,5 sec. zolang de melderknop ingedrukt is.	Functietest

ROOKMELDER smoke

FUNCTIE- EN ALARMTEST

1. Voer een visuele controle van de rookmelder uit.

Controleer hierbij:

• de aanwezigheid van de rookmelder
• de rookingangsopeningen op vervuiling (stof, verf)
• de rookmelder op mechanische beschadiging.

Een beschadigde melder moet onmiddellijk worden vervangen.

1. Voer een functietest uit. Druk hiertoe ten minste één seconde lang op de melderkop.

Als de functietest met succes wordt uitgevoerd, klinkt het geluidssignaal.

De rookmelder functioneert correct.

1. Volgens DIN 14676 dienen rookmelders ten minste elke 10 jaar te worden vervangen.

Na elke functietest wordt automatisch voor ca. 10 minuten het alarm uitgeschakeld.

LET OP!

Het uitschakelen van het alarmsignaal heeft geen functie als de rookmelder met aerosol wordt getest.

BEDIENINGS- EN MONTAGEHANDLEIDING

ONDERHOUD

In het algemeen zijn huis- en woningeigenaren zelf verantwoordelijk voor de installatie en goede werking van rookmelders.

Onderhoud dient minstens één keer per jaar te worden uitgevoerd en bestaat volgens DIN 14676 uit een visuele controle en een functie- en alarmtest. Ook na een langere afwezigheid (maar ten minste één keer per jaar) dient een functietest uit te worden gevoerd.

VERVANGINGSDATUM OP HET TYPEPLAATJE

Vervang alle rookmelders na minimaal 10 jaar!

De aanbevolen vervangingsdatum bevindt zich op het typeplaatje naast de tekst "recommended date for replacement" in het formaat maand/jaar.

De melder kan vóór gebruik max. 2 jaar worden opgeslagen.

ONDERHOUD

Neem het toestel alleen af met een vochtige of antistatische doek.

Gebruik geen oplosmiddelen of microvezeldoekjes.

Gebruik nooit een droge doek. Hierdoor kan een statische lading ontstaan.

ROOKMELDER smoke

ALARM UITGESCHAKELD (MUTE)

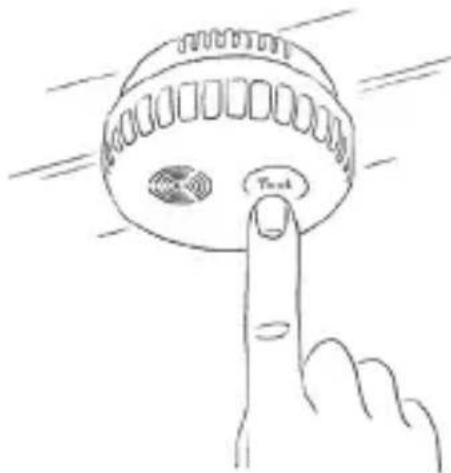

In een alarmsituatie kan het alarmsignaal worden uitgeschakeld door het indrukken van de melderkop. Hierdoor wordt de inschakelgevoeligheid van de melder gereduceerd resp. zijn drempelwaarde verhoogd.

Als de rookconcentratie in de rookkamer na het indrukken van de melderkop lager is dan de verhoogde drempelwaarde, dan wordt het geluidssignaal uitgeschakeld.

Is de rookconcentratie nog hoger dan de verhoogde drempelwaarde dan wordt het geluidssignaal pas uitgeschakeld als de rookconcentratie onder de verhoogde drempelwaarde daalt.

Het geluidsignaal van de rookmelder wordt uitgeschakeld. Na ca. 10 minuten keert de rookmelder terug in de normale bedrijfsstand.

Fire

UITSCHAKELEN VAN HET BATTERIJSIGNAAL

Deze functie is vooral 's nachts nuttig. Bij het optreden van een batterijstoring kan het batterijsignaal door het indrukken van de testknop (melderkop) voor ca. 8 uur worden uitgeschakeld. Na afloop van deze tijdsperiode klinkt het batterijsignaal opnieuw om u eraan te herinneren dat u de melder moet vervangen.

BEDIENINGS- EN MONTAGEHANDLEIDING

ACCESSOIRES

KLEEFSTRIP MET CNBOP-PIB-GOEDKEURING

U kunt de meldervoet met de meegeleverde schroeven en pluggen aan het plafond bevestigen of hiervoor de dubbelzijdige kleefstrip gebruiken. Voor bestellingen kunt u contact opnemen met de Gigaset Klantenservice www.gigaset.com/service.

Zorg bij het gebruik van de kleefstrip voor een geschikte ondergrond zodat de melder goed op zijn plaats blijft zitten. Voor een optimale kleefkracht moet het oppervlak schoon zijn. Controleer voordat je de kleefstrip gebruikt of het oppervlak van het plafond geschikt is voor langdurige en betrouwbare bevestiging van de melder (evt. eerst uitproberen).

Verwijder de beschermfolie van één kant van de kleefstrip en plak deze in het midden van de meldervoet. Verwijder vervolgens de beschermfolie aan de andere kant en bevestig de voet met lichte druk aan het plafond. Rond de montage daarna af zoals beschreven in het hoofdstuk "Montage en toestel in gebruik nemen".

ROOKMELDER smoke

INFORMATIE OVER DE KLEEFSTRIPS

• Plak de sensoren uitsluitend op schone, droge en vetvrije oppervlakken die zo glad en vast mogelijk zijn.
  • Het optimale hechtvermogen wordt na ca. 48 uur bereikt.
• De kleefstrips zijn slechts voor eenmalig gebruik bestemd.
• Gebruik uitsluitend de meegeleverde kleefstrips.

Gigaset Communications GmbH is niet aansprakelijk voor schade aan oppervlakken als gevolg van plakken, monteren en plaatsen alsmede het verwijderen van de Gigaset sensoren en relais.

VERZEGELING OF VEILIGHEIDSSCHROEF

Om een onbevoegde ontgrendeling van de rookmelder aan te tonen, kan deze van een verzegeling uit kunststof worden voorzien.

In plaats van de verzegeling kan ook een veiligheidsschroef worden aangebracht, die het onbevoegd ontgrendelen van de rookmelder voorkomt.

De verzegeling en de schroef zijn niet bij de levering inbegrepen en kunnen separaat worden besteld. Neem contact op met de Gigaset Klantenservice www.gigaset.com/service.
