Producttype	Verbonden rookmelder
Merk	Gigaset
Model	Smoke Sensor 2.0
Categorie	Slimme woning
Voeding	2 vervangbare batterijen: 1x CR123A 3 V + 1x 9 V batterij
Radiobereik (DECT)	Tot 50 m binnen met een Gigaset basisstation
Montage	Aan het plafond, bevestiging met meegeleverde schroeven en pluggen
Bedrijfstemperatuur	0 °C tot +50 °C
Alarmsignaal	Luide intermitterende sirene (elke 2 s) + knipperend rood lampje
Functioneringstest	Druk ≥ 3 seconden op de kop van de detector
Dempen	Druk op testknop; automatische terugkeer na 10 min
Levensduur	10 jaar na ingebruikname (verplichte vervanging)
Onderhoud	Maandelijks de zijkanten stofzuigen; niet blazen
Reiniging	Vochtige of antistatische doek; geen oplosmiddelen of droge microvezel
Indicatie lage batterij	Korte pieptoon elke 43 s + knipperend rood lampje
Connectiviteit	DECT met Gigaset elements basis; configuratie via Gigaset elements app
Norm	Conform DIN 14676
Reserveonderdelen	Batterijen CR123A 3 V en 9 V; geen andere door de gebruiker vervangbare onderdelen
Repareerbaarheid	Niet door de gebruiker te repareren; vervang het apparaat aan het einde van de levensduur

Veelgestelde vragen - Smoke Sensor 2.0 GIGASET

Hoe installeer ik de Gigaset Smoke Sensor 2.0?

Plaats de batterijen (CR123A 3 V en 9 V) met de juiste polariteit. Open de Gigaset elements-app, klik op 'Elements', vervolgens op '+' en selecteer 'smoke'. Volg de wizard. Monteer de sensor aan het plafond, houd een afstand van >50 cm van muren, lampen en hoeken aan.

Wat zijn de signalen van de detector?

Normale werking: rood lampje knippert om de paar minuten. Alarm: luide sirene elke 2 s + knipperend rood lampje. Lage batterij: korte piep elke 43 s + lampje. Vervuilde kamer: korte piep elke 43 s + lampje afwisselend.

Hoe test ik de detector?

Druk minimaal 3 seconden op de kop van de detector. Een luid schel geluid bevestigt de goede werking. Houd minimaal 50 cm afstand van uw oor.

Wat te doen bij een alarm?

Blijf kalm. Als de vluchtwegen vrij zijn, verlaat de woning en sluit de deuren. Bel de brandweer en waarschuw personen in gevaar. Gebruik de dempknop niet in een echte situatie.

Hoe vervang ik de batterij?

Draai de detector tegen de klok in om hem van de beugel te halen. Verwijder de oude batterijen. Plaats de nieuwe batterijen (CR123A 3 V en 9 V) met de juiste polariteit. Klik de kop terug door met de klok mee te draaien. Test de werking.

Waar mag de detector niet worden geïnstalleerd?

Vermijd keukens, badkamers, wasruimtes (stoom), in de buurt van open haarden, ventilatieopeningen en in ruimtes met temperaturen <0°C of >50°C. Verf de detector niet.

Hoe onderhoud ik de Smoke Sensor?

Minstens één keer per maand: controleer visueel op vuil of schade. Stofzuig de zijkanten met een fijne borstel. Reinig de buitenkant met een vochtige of antistatische doek. Blaas nooit in de detector.

Wat is de levensduur van de detector?

De detector moet uiterlijk 10 jaar na ingebruikname worden vervangen. De aanbevolen vervangingsdatum staat op het etiket (formaat Maand/Jaar). Vervang het na een brand onmiddellijk.

Wat betekent een vaak knipperend rood lampje?

Een vaak knipperend lampje zonder geluidssignaal duidt op een verbindingsverlies met de basis. Breng de detector dichter bij de basis (max 50 m) of verbind hem opnieuw via de Gigaset elements-app.

Kan ik oplaadbare batterijen gebruiken?

Nee. Gebruik alleen de gespecificeerde alkalinebatterijen (CR123A 3 V en 9 V). Oplaadbare batterijen kunnen het apparaat beschadigen en garanderen geen betrouwbare werking.

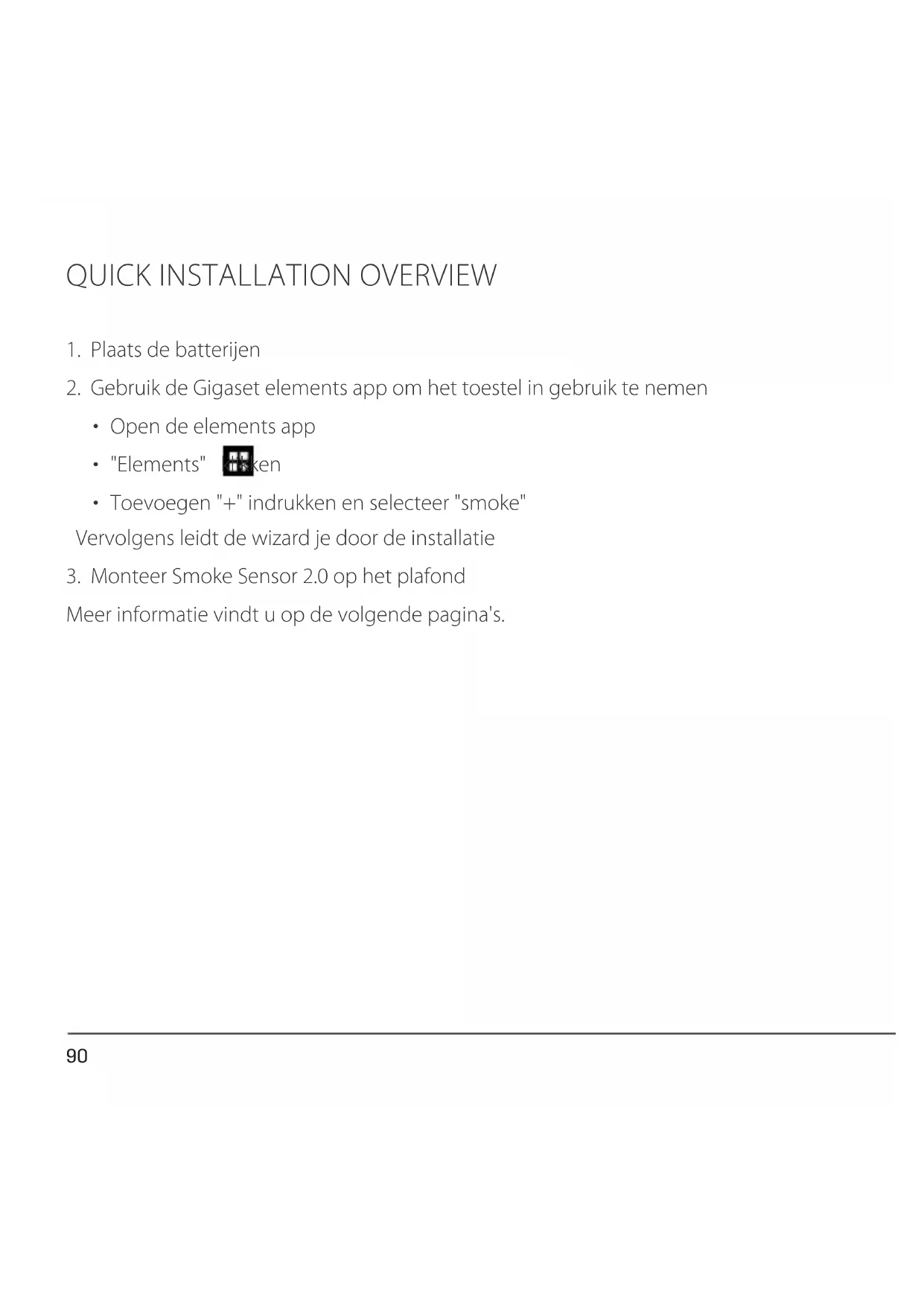

GEBRUIKSAANWIJZING Smoke Sensor 2.0 GIGASET

1. Plaats de batterijen

2. Gebruik de Gigaset elements app om het toestel in gebruik te nemen

3. Open de elements app

4. "Elements"
5. Toevoegen "+" indrukken en selecteer "smoke"

Vervolgens leidt de wizard je door de installatie

1. Monteer Smoke Sensor 2.0 op het plafond

Meer informatie vindt u op de volgende pagina's.

BEDIENINGS- EN MONTAGEHANDLEIDING

INHOUDSOPGAVE

Algemene informatie 92

Montageplek 93

Veiligheidsvoorschriften 95

Montage en toestel in gebruik nemen 101

Functie- en alarmtest 105

Bedrijfs- en alarmsignalen 106

Onderhoud en verzorging 108

Alarm uitgeschakeld (mute) 109

ROOKMELDER Smoke Sensor 2.0

ALGEMENE INFORMATIE

De rookmelder informeert u betrouwbaar en in een vroeg stadium over rookontwikkeling bij brand en geeft u zo de mogelijkheid, uzelf en uw familie in veiligheid te brengen.

Dit is met name's nachts belangrijk, omdat mensen tijdens hun slaap geen rook kunnen ruiken en dus blootstaan aan de giftige gassen die tijdens een brand vrijkomen.

De rookmelder zorgt ervoor, dat je voldoende tijd hebt om bij brand ongedeerd je woning te verlaten.

In de praktijk is al gebleken, dat rookmelders van levensbelang zijn.

Neem hiervoor ook de instructies voor deskundig gebruik van ons product in acht.

De leveringsomvang omvat naast de rookmelder inclusief meldervoet ook deze gebruiksaanwijzing, de brochure met belangrijke informatie, twee verwisselbare batterijen en schroeven voor montage van de melder.

BEDIENINGS- EN MONTAGEHANDLEIDING

MONTAGEPLEK

De rookmelder wordt aan het plafond gemonteerd. Door de rookmelder in het midden van de ruimte te monteren, bereikt u de beste detectieresultaten.

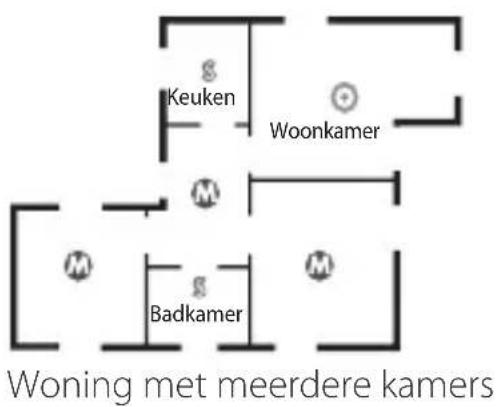

Installeer rookmelders in de slaapkamers, speelkamers en in de hal en overloop, zodat je 's nachts bij rookontwikkeling wordt gewekt.

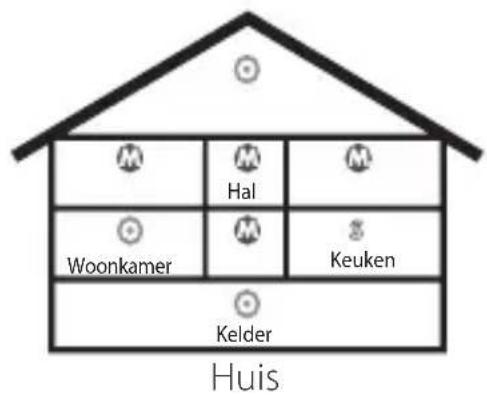

Bij gebouwen met meerdere etages moet bovendien op elke etage minstens één rookmelder in de hal worden aangebracht.

Als de rookmelder is aangesloten op een Gigaset base, dan bedraagt het maximale bereik van de DECT-transmissie 50 meter (binnenshuis).

Bij montage aan schuine plafonds of nokken van daken resp. in kamers met een schuin dak dient de rookmelder ten minste 10 cm onder het hoogste punt (verticaal) en maximaal 90 cm (horizontaal) van het hoogste punt worden geïnstalleerd.

Dit geldt ook bij de montage van meerdere melders in een kamer. Houd bij de installatie voldoende afstand tussen de afzonderlijke rookmelders.

MONTAGE AAN HET PLAFOND

Houd bij montage aan het plafond ten minste 20 cm afstand van de muur en objecten en 60 cm van hoeken.

HELLINGSHOEK VAN HET PLAFOND

Bij kamers met een horizontale hellingshoek van meer dan 7 graden (komt overeen met ca. 50 cm hoogteverschil op 4 m) dienen de rookmelders in het hoger gelegen deel van de kamer te worden gemonteerd.

BEDIENINGS- EN MONTAGEHANDLEIDING

VEILIGHEIDSVOORSCHRIFTEN - NEEM HET VOLGENDE IN ACHT

Lees vóór gebruik de veiligheidsvoorschriften en de gebruiksaanwijzing.

De rookmelder wordt geleverd met twee verwisselbare batterijen. De rookmelder werkt zonder oplaadbare batterijen of netadapter. Gebruik uitsluitend de meegeleverde batterijen (3V- en 9V-batterij).

Beschadigde batterijen dienen te worden vervangen.

De werking van medische apparatuur kan worden beïnvloed. Houd rekening met de technische omstandigheden van de betreffende omgeving, bijvoorbeeld een dokterspraktijk.

Indien u gebruik maakt van medische apparatuur (bijvoorbeeld een pacemaker), neem dan contact op met de fabrikant van dit apparaat en informeer of het bestand is tegen externe hoogfrequente energie.

ROOKMELDER Smoke Sensor 2.0

VEILIGHEIDSVOORSCHRIFTEN - NEEM HET VOLGENDE IN ACHT

Luid geluidssignaal bij functietest (indrukken van de melderkop).

Houd een minimale afstand van 50 cm aan tussen de rookmelder en je oor.

Rookmelders mogen niet worden overgeschilderd.

Montage in de nok van een dak is alleen toegestaan als de instructies onder "Montage bij schuine daken" worden nageleefd.

BEDIENINGS- EN MONTAGEHANDLEIDING

VEILIGHEIDSVOORSCHRIFTEN - NEEM HET VOLGENDE IN ACHT

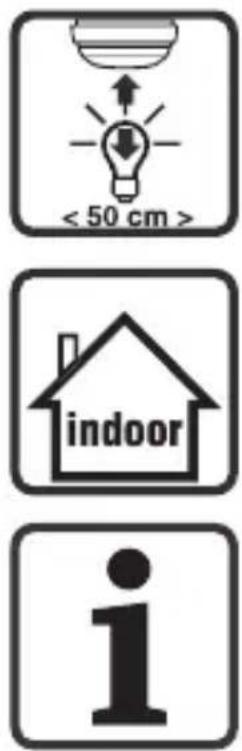

Houd een afstand van minimaal 50 cm tussen lamp en montageplek aan.

ALLEEN GESCHIKT VOOR GEBRUIK BINNENSHUIS

De rookmelder is alleen geschikt voor gebruik binnenshuis.

Met name tijdens het slapen nemen mensen brand en rookontwikkeling minder waar. Rookmelders waarschuwen in een vroeg stadium, zodat u snel en adequaat kunt reageren.

Rookmelders bieden geen beschermen tegen materiële schade.

ROOKMELDER Smoke Sensor 2.0

VEILIGHEIDSVOORSCHRIFTEN - NEEM HET VOLGENDE IN ACHT

Gebruik de toestellen niet in een omgeving waar explosiegevaar bestaat, bijvoorbeeld een schilderwerkplaats.

LET OP!

Als je de Smoke Sensor 2.0 gebruikt op bijzonder stoffige plaatsen (zoals zolder, pantry, kelder of garage), dan raden wij je aan de Smoke Sensor 2.0 vaker te reinigen.

Oplaadbare batterijen en accupacks zijn klein chemisch afval. Neem de lokale voorschriften voor het inleveren van afval in acht. U kunt deze voorschriften opvragen bij uw gemeente.

U kunt lege batterijen deponeren in de daarvoor bestemde inzamelcontainers bij de winkels, supermarkten e.d.

BEDIENINGS- EN MONTAGEHANDLEIDING

VEILIGHEIDSVOORSCHRIFTEN - NEEM HET VOLGENDE IN ACHT

Elektrische en elektronische producten mogen niet bij het huisvuil worden aangeboden, maar dienen te worden ingeleverd bij speciaal daarvoor ingerichte depots.

Het symbool van de doorgekruiste afvalbak op het product betekent dat het product valt onder Europese richtlijn 2012/19/EU.

Het op de juiste wijze aanbieden en gescheiden inzamelen van oude apparatuur is bedoeld om mogelijke schade voor het milieu of de gezondheid te voorkomen. Dit is een voorwaarde voor het hergebruik en recycling van gebruikte elektrische en elektronische apparatuur.

Uitgebreide informatie over het inleveren van oude apparaten kunt u opvragen bij uw gemeente of bij uw vuilverwerkingsbedrijf.

ROOKMELDER Smoke Sensor 2.0

DE ROOKMELDER MAG NIET OP DE VOLGENDE PLEKKEN WORDEN GEMONTEERD

Ruimten met condensatiegevaar en/of waar onder normale omstandigheden veel waterdamp ontstaat (bijv. keuken, badkamer)

Nabij open haard of vergelijkbare stookplaatsen

TEMPERATUURBEREIK

Ruimten met temperaturen lager dan 0°C of hoger dan +50°C

In de nabijheid van ventilatieschachten (bijv. van airco- of ventilatiesystemen)

BEDIENINGS- EN MONTAGEHANDLEIDING

MONTAGE EN TOESTEL IN GEBRUIK NEMEN

1. Plaats de batterijen. Let hierbij op de juiste aansluiting van de polen.

• door het plaatsen van de CR123A 3V-batterij wordt de rookmelder in de aanmeldstatus gezet.

1. Meld Smoke Sensor 2.0 aan op uw basisstation:

- Plaats de rookmelder in de buurt van je base

• Start de Gigaset elements app

- "Elements" klikken; toevoegen "+" indrukken; selecteer "smoke" en volg de instructies op het beeldscherm

- Vervolgens is Smoke Sensor 2.0 verbonden met Gigaset elements en wordt deze weergegeven in het overzicht van de app

ROOKMELDER Smoke Sensor 2.0

1. Bepaal de juiste locatie voor Smoke Sensor 2.0:

• binnen het bereik van base (max. 50 m).
- indien mogelijk in het midden van de kamer met een minimale afstand van 50 cm tot elektriciteitsleidingen.
- controleer, of op de montageplek geen elektriciteitsleiding aanwezig is en houd een minimale afstand van 50 cm aan naar muren en lampen.

1. Zorg ervoor, dat het boorstof niet tot verontreiniging van Smoke Sensor 2.0 kan leiden.

BEDIENINGS- EN MONTAGEHANDLEIDING

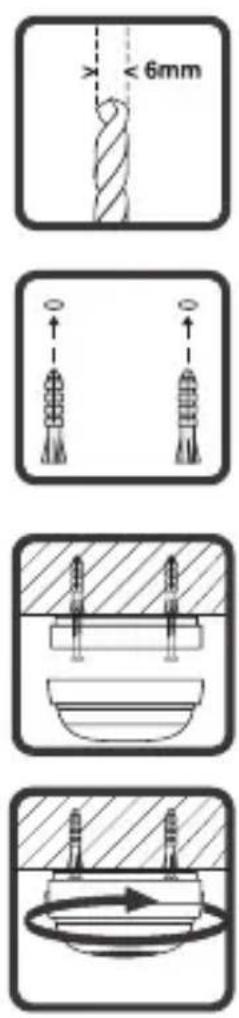

1. Boor twee gaten in het plafond met een boor (maat 6). • U kunt de onderkant/voet van de rookmelder als sjabloon gebruiken.

2. Steek de pluggen in de boorgaten.

3. Monteer de meldervoet met de meegeleverde schroeven aan het plafond.

4. Plaats de melderkop op de onderkant en draai hem met de klok mee om hem te vergrendelen.
5. De rookmelder is voorzien van een veiligheidsvoorziening die voorkomt dat de melder vastklikt wanneer er geen batterij is geplaatst.

ROOKMELDER Smoke Sensor 2.0

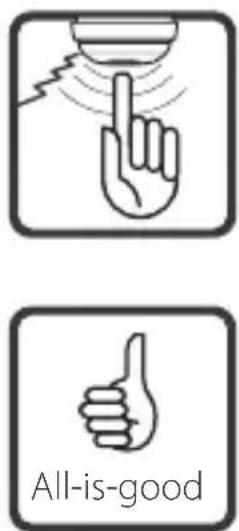

1. Voer een functietest uit. Druk hiertoe ten minste 3 seconden lang op de melderkop.

2. Als het geluidssignaal klinkt, is de functietest gelukt en functioneert de rookmelder zonder problemen.

Je rookmelder bevindt zich na het plaatsen van de 3V-batterij in de aanmeldstatus. Door de batterij te verwijderen en opnieuw te plaatsen, start de aanmeldprocedure vanaf het begin.

Zie de paragraaf "Veiligheidsvoorschriften - neem het volgende in acht"

BEDIENINGS- EN MONTAGEHANDLEIDING

FUNCTIE- EN ALARMTEST

1. Voer een visuele controle van de rookmelder uit.

Controleer hierbij:

• de aanwezigheid van de rookmelder
• de rookingangsopeningen op vervuiling (stof, verf)
• de rookmelder op mechanische beschadiging.

Een beschadigde melder moet onmiddellijk worden vervangen.

1. Voer een functietest alleen als volgt uit: druk ten minste 3 seconden lang op de melderkop. Als de functietest met succes wordt uitgevoerd, klinkt het geluidssignaal.

De rookmelder functioneert correct.

1. Volgens DIN 14676 dienen rookmelders ten minste elke 10 jaar te worden vervangen.

LET OP!

Het uitschakelen van het alarmsignaal heeft geen functie als de rookmelder met aerosol wordt getest.

ROOKMELDER Smoke Sensor 2.0

BEDRIJFS- EN ALARMSIGNALEN

Geluidssignaal	Rode LED
Geen geluidssignaal	Knippert om de 2 minuten
Luid intervalsignaal om de 2 sec.	Knippert om de 2 sec.
Luid geluidssignaal om de 43 sec. Knippert om de 43 sec.samen met het geluidssignaal
Luid geluidssignaal om de 43 sec. Knippert om de 43 sec.afwisselend met het geluidssignaal
Geen geluidssignaal	Knippert snel

BEDIENINGS- EN MONTAGEHANDLEIDING

Functie/betekenis		Bediening
	Normale bedrijfstoestand	Behalve maandelijkse functietest geen interventie nodig
	Alarmtoestand	Blijf rustig, handel adequaat en verstandig.Indien vluchtwegen vrij zijn, het huis verlaten en deuren achter je sluiten.Bel vervolgens de brandweer en waarschuw indien nodig personen die risico lopen
	Batterij bijna leeg Vervang de batterij zoals beschreven onder "Batterij vervangen"
	Vervuilde rookkamer	Smoke Sensor 2.0 reinigen zoals beschreven onder "Verzorging"
	Geen verbinding:1) Smoke Sensor 2.0e ver van basisstation verwijderd2) Smoke Sensor 2.0niet verbonden met basisstation	1) Smoke Sensor 2.0dichter bij basisstation monteren2) Smoke Sensor 2.0toevoegen zoals beschreven onder "Montage en toestel in gebruik nemen"

ROOKMELDER Smoke Sensor 2.0

ONDERHOUD

In het algemeen zijn huis- en woningeigenaren zelf verantwoordelijk voor de installatie en goede werking van rookmelders.

Onderhoud dient minstens één keer per maand te worden uitgevoerd en bestaat volgens DIN 14676 uit een visuele controle en een functie- en alarmtest. Na een afwezigheid van meer dan 30 dagen moet een functietest worden uitgevoerd.

VERVANGEN

Vervang de rookmelders altijd na een brand.

Vervang alle rookmelders na minimaal 10 jaar!

De aanbevolen vervangingsdatum bevindt zich op het typeplaatje naast de tekst "recommended date for replacement" in het formaat maand/jaar.

De melder kan vóór gebruik max. 2 jaar worden opgeslagen.

VERZORGING

Reinig de sleuven van de rookmelder (aan de zijkant) met een stofzuiger, met een fijne borstel of een geschikte speciale borstel. Niet in de melder blazen.

Neem het toestel alleen af met een vochtige of antistatische doek.

Gebruik geen oplosmiddelen of microvezeldoekjes.

Gebruik nooit een droge doek. Hierdoor kan een statische lading ontstaan.

BEDIENINGS- EN MONTAGEHANDLEIDING

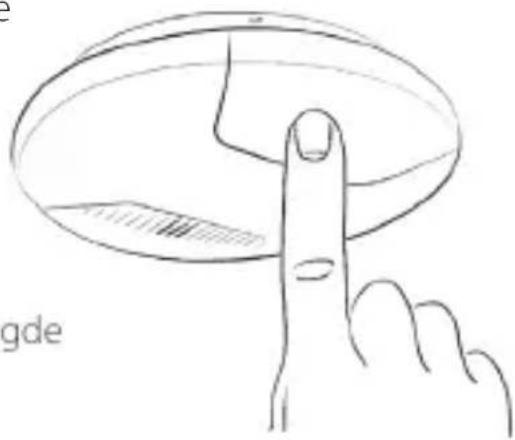

ALARM UITGESCHAKELD (MUTE)

In een alarmsituatie kan het alarmsignaal worden uitgeschakeld door het indrukken van de melderkop. Hierdoor wordt de inschakelgevoeligheid van de melder gereduceerd resp. zijn drempelwaarde verhoogd, terwijl de melder wel gewoon blijft werken.

Na het inschakelen van deze functie wordt het alarmsignaal alleen uitgeschakeld als de rookconcentratie in de rookkamer lager is dan de verhoogde drempelwaarde.

Is de rookconcentratie nog hoger dan de verhoogde drempelwaarde, dan wordt het geluidssignaal niet uitgeschakeld en blijft het luide geluidssignaal hoorbaar.

Na ca. 10 minuten keert de rookmelder terug in de normale bedrijfsstand met de normale drempelwaarde.

De functie Uitschakelen van het alarmsignaal kan niet handmatig worden gedeactiveerd.

ROOKMELDER Smoke Sensor 2.0

BATTERIJ VERVANGEN (CR123A 3V)

De rookmelder Smoke Sensor 2.0 geeft om de twee minuten een luide pieptoon als de batterij bijna leeg is. Je moet dan onmiddellijk de batterij vervangen; dit doe je als volgt:

1. Koppel de rookmelder los van zijn houder (linksom draaien).
2. Verwijder de lege batterij.
3. Let bij het plaatsen van de batterij op de juiste aansluiting van de pluspool en de minpool.
4. Bevestig de rookmelder weer op zijn houder door hem rechtsom te draaien totdat hij vastklikt.
5. Controleer de goede werking van de Smoke Sensor 2.0.

Gebruik nooit oplaadbare batterijen!
