MODE D'EMPLOI Smoke Sensor 2.0 GIGASET

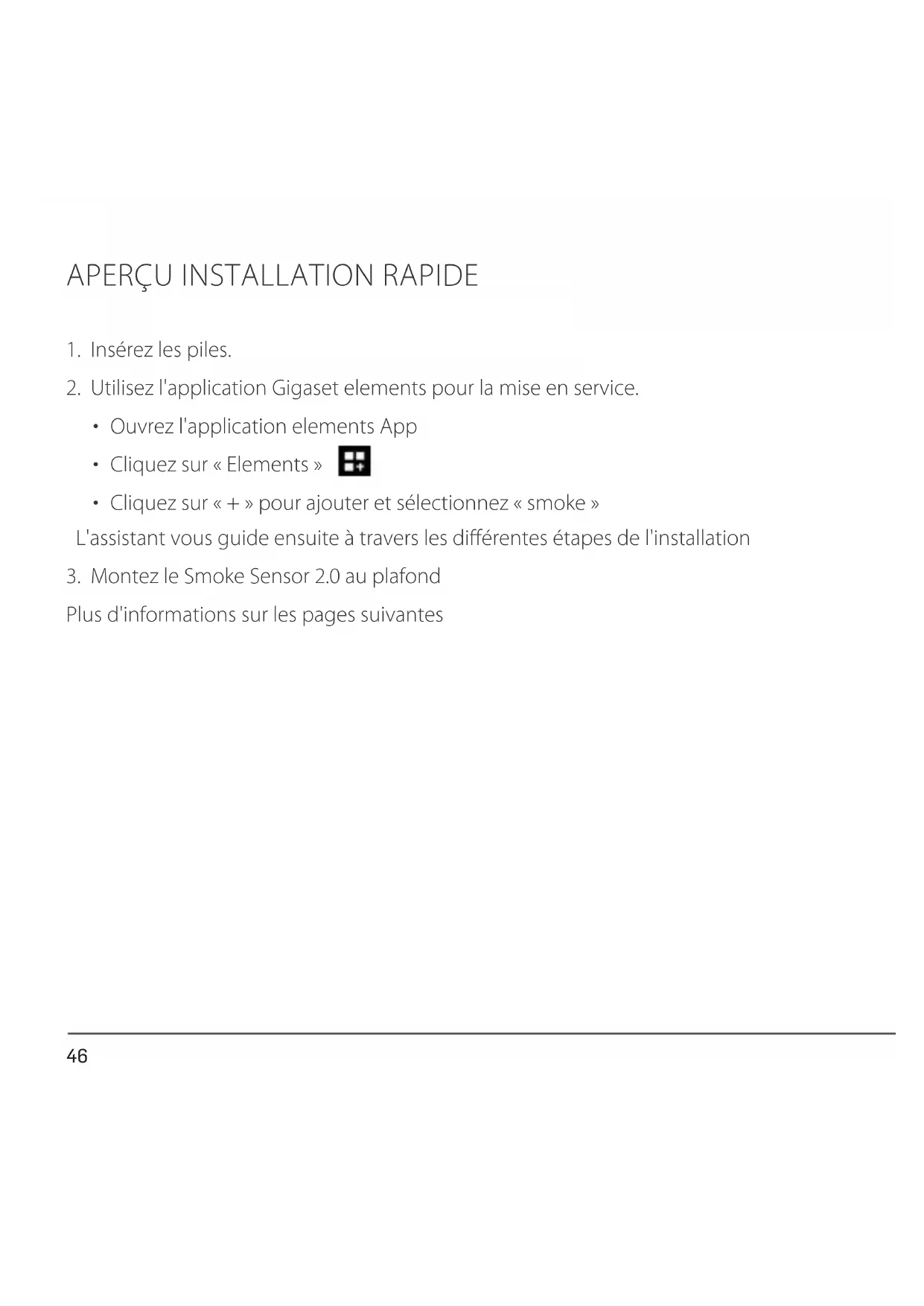

2. Utilisez l'application Gigaset elements pour la mise en service.

• Cliquez sur «+» pour ajouter et sélectionnez «smoke» L'assistant vous guide ensuite à travers les diérentes étapes de l'installation

3. Montez le Smoke Sensor 2.0 au plafond

Plus d'informations sur les pages suivantes APERÇU INSTALLATION RAPIDENOTICE D'UTILISATION ET DE MONTAGE

CONTENU Informations générales 48 Emplacement de montage 49 Consignes de sécurité 51 Montage et mise en service 57 Contrôle du fonctionnement et des alarmes 61 Signaux de fonctionnement et d'alarme 62 Maintenance et entretien 64 Mise en sourdine de l'alarme 65DÉTECTEUR AVERTISSEUR DE FUMÉE Smoke Sensor 2.0

Le détecteur avertisseur de fumée vous informe à temps et de manière able en cas d'apparition de fumée d'incendie et vous ore ainsi la possibilité de vous mettre en sécurité, vous et votre famille. Cela est particulièrement important la nuit, puisque pendant le sommeil, nous ne sommes pas en mesure de sentir la fumée d'incendie et nous sommes donc exposés aux gaz toxiques qui se dégagent en cas d'incendie. Pendant cette phase, le détecteur avertisseur de fumée vous permet de gagner un temps précieux pour quitter les lieux sans danger. La pratique a montré que les détecteurs avertisseurs de fumée peuvent sauver des vies. Veuillez respecter également nos remarques concernant l'utilisation conforme de notre produit. Parallèlement au détecteur avertisseur de fumés et au socle, la livraison contient également cemode d'emploi, le cahier avec des remarques importantes, deux piles remplaçables et des vis pour la xation de l'avertisseur.NOTICE D'UTILISATION ET DE MONTAGE

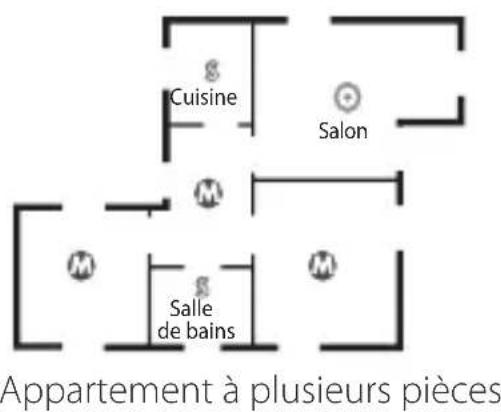

Appartement à plusieurs pièces

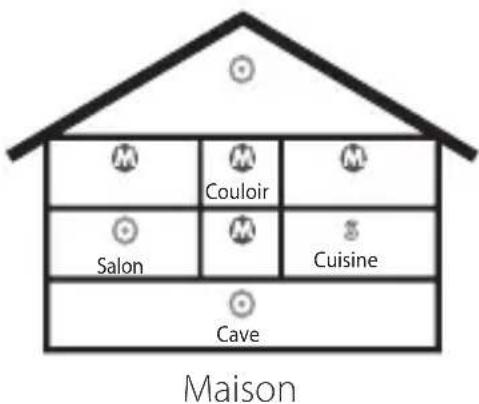

Le détecteur avertisseur de fumée est monté au plafond. Lorsqu'il est monté au centre de la pièce, ledétecteur avertisseur de fumée possède ses caractéristiques de détection optimales. Pour une protection minimale, les détecteurs avertisseurs de fumée doivent être installés dans les chambres à coucher, les salles de jeux et les couloirs de manière à pouvoir réveiller les habitants en cas d'alarme de fumée. Dans les bâtiments de plusieurs étages, au moins un détecteur doit être installé à chaque étage dans le couloir. Si le détecteur avertisseur de fumée est relié à une base Gigaset, la portée maximale pour latransmission radio DECT est de 50 mètres (enintérieur). SalonCuisineSalle Cuisine Cave CouloirSalon de bains Salon Cuisine Salle Cuisine Cave Couloir Salon de bains = PROTECTION MINIMALE = PROTECTION OPTIMALE = PROTECTION SPÉCIALEDÉTECTEUR AVERTISSEUR DE FUMÉE Smoke Sensor 2.0

Dans le cas de plafonds et/ou de pièces avec un toit incliné, les détecteurs avertisseurs de fumée doivent être installés à la verticale au moins 10 cm sous le point le plus haut et, au maximum à 90 cm dupoint le plus haut, mesurés à l'horizontale. Cette consigne est également valable en cas de montage de plusieurs détecteurs dans une pièce. Installez les diérents détecteurs avertisseurs de fumée de sorte qu'ils soient éloignés d'une distance appropriée les uns des autres.

Dans le cas du montage au plafond, il convient de respecter un écart minimal de 20cm par rapport au mur et aux objets et de 60cm par rapport aux angles du plafond.

Dans les pièces présentant une inclinaison de toit horizontale de plus de 7 degrés (ce qui correspond à une diérence de hauteur de 50 cm env. sur 4 m), les détecteurs avertisseurs de fumée doivent être placés au plafond dans la partie haute de la pièce. 10 cm90 cm60 cm10 cm60 cmNOTICE D'UTILISATION ET DE MONTAGE

ATTENTION Bien lire les consignes de sécurité et le mode d'emploi avant utilisation. Le détecteur avertisseur de fumée est livré avec deux piles remplaçables. Aucun accumulateur ou bloc d'alimentation n'est nécessaire pour l'alimentation en tension. Placez les piles fournies dans le compartiment (piles 3 V + 9 V). Les piles qui sont manifestement endommagées doivent être remplacées.

DISPOSITIFS MÉDICAUX

Le fonctionnement de certains dispositifs médicaux peut être perturbé. Tenez compte à cet égard du matériel environnant, sivous êtes dans un cabinet médical par exemple. Si vous utilisez des dispositifs médicaux (un stimulateur cardiaque, par exemple), renseignez-vous auprès du fabricant du dispositif pour savoir dans quelle mesure les dispositifs correspondants sont sensibles aux énergies externes à haute fréquence.DÉTECTEUR AVERTISSEUR DE FUMÉE Smoke Sensor 2.0

TONALITÉ D'AVERTISSEMENT Signal sonore fort et strident lors du test de fonctionnement (pressionsurla tête du détecteur). Respectez une distance minimale de 50 cm entre le détecteur avertisseur et l'oreille.

NE PAS PULVÉRISER OU PEINDRE

Les détecteurs avertisseurs de fumée ne doivent pas être peints.

MONTAGE DANS UN PIGNON

Le montage dans les pignons est uniquement autorisé s'il est réalisé conformément à «Emplacement de montage pour toits inclinés».NOTICE D'UTILISATION ET DE MONTAGE

ELOIGNEMENT PAR RAPPORT AUX SOURCES D'ÉCLAIRAGE Respectez un éloignement d'au moins 50 cm entre la lampe et l'emplacement de montage.

UTILISATION EN INTÉRIEUR UNIQUEMENT

Le détecteur avertisseur de fumée est uniquement prévu pour être utilisé à l'intérieur. Pendant leur sommeil notamment, les personnes ont une perception réduite des incendies et de la fumée. Les détecteurs les avertissent susamment tôt, ce qui permet ensuite une réaction rapide. Lesdétecteurs avertisseurs de fumée n'orent aucune protection contreles dommages matériels.DÉTECTEUR AVERTISSEUR DE FUMÉE Smoke Sensor 2.0

N'utilisez pas les appareils dans des environnements présentant un risque d'explosion, comme des ateliers de peinture. REMARQUE! Si votre détecteur est placé dans un endroit poussiéreux, comme un garage, une cave, des combles ou un grenier, il faut le nettoyer plus souvent.

Ne jetez pas les batteries et les piles avec les ordures ménagères. Respectez les dispositions locales en matière de traitement des déchets. Pour plus d'informations, contactez votre mairie. Jetez-les dans les boîtes vertes placées dans les commerces spécialisés etprévues à cet eet.NOTICE D'UTILISATION ET DE MONTAGE

La procédure d'élimination des produits électriques et électroniques dière de celle des déchets ménagers et nécessite l'intervention de services désignés par les pouvoirs publics ou les collectivités locales. Le symbole de la poubelle barrée signie que la directive européenne 2012/19/CE s'applique à ce produit. Le tri et la collecte séparée d'appareils usagés aident à prévenir tout impact négatif sur l'environnement ou la santé publique. Il s'agit d'une condition primordiale pour le traitement et le recyclage des équipements électriques et électroniques usagés. Pour plus d'informations sur le traitement de vos appareils usagés, contactez la mairie ou la déchetterie la plus proche.DÉTECTEUR AVERTISSEUR DE FUMÉE Smoke Sensor 2.0

Pièces avec risque de condensation et/ou dans lesquelles règne une vapeur d'eau importante dans des conditions normales (cuisine, salle de bains/WC, buanderie par exemple)

TENIR À DISTANCE DES FOYERS

A proximité des foyers et des cheminées ouvertes

PLAGE DE TEMPÉRATURE

Pièces avec des températures inférieures à 0 °C ou supérieures à +50 °C NE PAS UTILISER DANS UN COURANT D'AIR A proximité des bouches d'aération (installations de climatisation ou de ventilation par exemple)

1. Insérez les batteries. Vériez la polarité.

x Suite à la mise en place de la pile CR123A 3 V, le détecteur avertisseur de fumée commute dans l'état de connexion.

2. Connectez le Smoke Sensor 2.0 à la station de base.

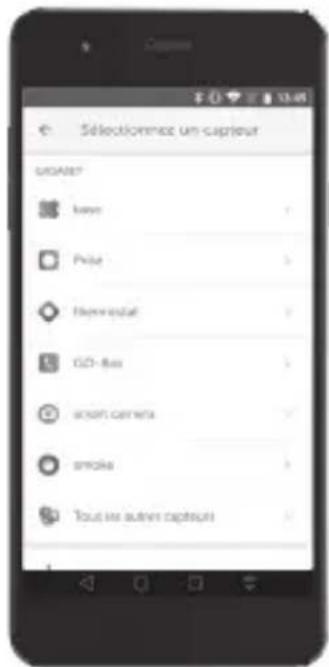

x Approchez le Smoke Sensor 2.0 à proximité immédiate de la base x Démarrez l'application Gigaset elements App x Dans l'application, cliquez sur «Elements» puis sur «+» pour ajouter et sélectionnez «smoke». Suivez ensuite les instructions à l'écran x Le Smoke Sensor 2.0 est ensuite connecté à Gigaset elements etapparait dans l'aperçu de l'applicationDÉTECTEUR AVERTISSEUR DE FUMÉE Smoke Sensor 2.0

3. Déterminez l'emplacement correct pour le

Smoke Sensor 2.0: x A la portée de base (max. 50 m). x Dans la mesure du possible au centre de la pièce, avec une distance minimum de 50 cm par rapport aux câbles conducteurs. x Vériez l'absence de lignes électriques sur l'emplacement de montage et respectez une distance minimale de 50 cm par rapport aux murs et aux lampes.

4. Vériez que le Smoke Sensor 2.0 ne peut pas être encrassé

par la poussière de perçage.NOTICE D'UTILISATION ET DE MONTAGE

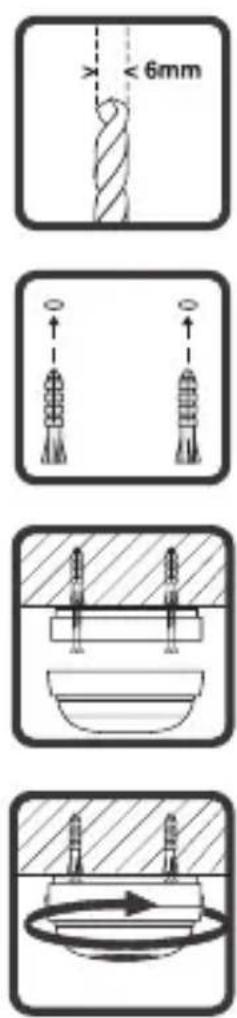

5. Percez deux trous dans le plafond à l'aide d'un foret de 6.

x Il est possible d'utiliser la partie inférieure/le socle du détecteur avertisseur de fumée comme gabarit.

6. Insérez les chevilles dans les trous.

7. Fixez le socle du détecteur au plafond à l'aide des vis fournies.

8. Placez la tête du détecteur sur la partie inférieure et bloquez-le

entournant dans le sens des aiguilles d'une montre.

9. Le détecteur avertisseur de fumée est équipé d'un dispositif

de sécurité empêchant son enclenchement lorsqu'aucune pile n'est en place.DÉTECTEUR AVERTISSEUR DE FUMÉE Smoke Sensor 2.0

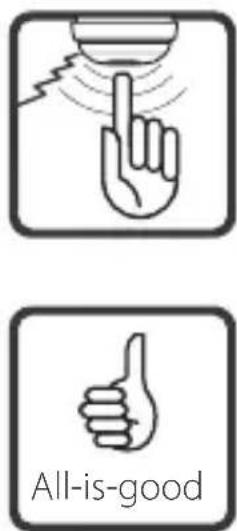

10. Eectuez un test de fonctionnement. Pour cela, appuyez

pendant au moins trois secondes sur la tête du détecteur.

11. Si le signal sonore retentit, le test de fonctionnement est

réussi et le détecteur avertisseur de fumée fonctionne correctement. Prudence ! Après la mise en place de la pile 3 V, votre détecteur avertisseur de fumée se trouve dans l'état de connexion. La procédure de connexion reprend du début après le retrait et la remise en place de la pile. Se référer au paragraphe «Consignes de sécurité - àrespecter» All-is-goodNOTICE D'UTILISATION ET DE MONTAGE

1. Eectuez un contrôle visuel du détecteur avertisseur de fumée.

Contrôlez notamment les points suivants: x La présence du détecteur avertisseur de fumée x L'encrassement grossier des ouvertures d'entrée de fumée (poussière, peinture) x Les dommages mécaniques du détecteur En cas de dommages, le détecteur avertisseur de fumée doit être remplacé immédiatement.

2. Eectuez un test de fonctionnement exclusivement de la manière suivante:

appuyez pendant au moins troissecondes sur la tête du détecteur. Si le test réussit, le signal sonore retentit. Le détecteur avertisseur de fumée fonctionne correctement.

3. Selon la norme DIN 14676, les détecteurs avertisseurs de fumée doivent être

remplacéspar des détecteurs neufs au plus tard après 10 ans. REMARQUE! La mise en sourdine de l'alarme n'a aucune fonction si le détecteur avertisseur de fumée est testé avec un aérosol de contrôle.DÉTECTEUR AVERTISSEUR DE FUMÉE Smoke Sensor 2.0

Signal sonore Voyant rouge Fonction/signication Comportement à suivre Aucun signal sonore Clignote selon un intervalle de quelques minutes État de fonctionnement normal En dehors de l'opération de maintenance mensuelle, aucune action n'est nécessaire Signal sonore intermittent fort toutes les 2sec. Clignote toutes les 2sec. État d'alarme Gardez votre calme et agissez de manière appropriée et prudente. Si les voies d'évacuation sont libres d'accès, sortez du domicile et fermez les portes derrière vous. Alertez ensuite les pompiers ainsi que d'autres personnes mises en danger, le cas échéant. Signal sonore fort et bref toutes les 43sec. Clignote toutes les 43sec. simultanément au signal sonore Pile faible Remplacez la pile comme décrit sous «Remplacement de la pile» Signal sonore fort et bref toutes les 43sec. Clignote toutes les 43sec. en alternance avec le signal sonore Chambre de fumée encrassée Nettoyez Smoke Sensor 2.0 comme décrit sous «Entretien» Pas de signal sonore Clignotement fréquent Sans connection:

1) Smoke Sensor 2.0 est trop

2) Smoke Sensor 2.0 n'est pas

1) Installez Smoke Sensor 2.0 dans un endroit

plus proche de la base.

2) Connectez Smoke Sensor 2.0 à la base comme

décrit sous «Montage et mise en service»NOTICE D'UTILISATION ET DE MONTAGE

Signal sonore Voyant rouge Fonction/signication Comportement à suivre Aucun signal sonore Clignote selon un intervalle de quelques minutes État de fonctionnement normal En dehors de l'opération de maintenance mensuelle, aucune action n'est nécessaire Signal sonore intermittent fort toutes les 2sec. Clignote toutes les 2sec. État d'alarme Gardez votre calme et agissez de manière appropriée et prudente. Si les voies d'évacuation sont libres d'accès, sortez du domicile et fermez les portes derrière vous. Alertez ensuite les pompiers ainsi que d'autres personnes mises en danger, le cas échéant. Signal sonore fort et bref toutes les 43sec. Clignote toutes les 43sec. simultanément au signal sonore Pile faible Remplacez la pile comme décrit sous «Remplacement de la pile» Signal sonore fort et bref toutes les 43sec. Clignote toutes les 43sec. en alternance avec le signal sonore Chambre de fumée encrassée Nettoyez Smoke Sensor 2.0 comme décrit sous «Entretien» Pas de signal sonore Clignotement fréquent Sans connection:

1) Smoke Sensor 2.0 est trop

2) Smoke Sensor 2.0 n'est pas

1) Installez Smoke Sensor 2.0 dans un endroit

plus proche de la base.

2) Connectez Smoke Sensor 2.0 à la base comme

décrit sous «Montage et mise en service»DÉTECTEUR AVERTISSEUR DE FUMÉE Smoke Sensor 2.0

MAINTENANCE Vériez les dispositions légales en vigueur: les propriétaires des maisons et des appartements peuvent être tenus responsables de l'installation et du fonctionnement des détecteurs avertisseurs de fumée. Une opération de maintenance doit être réalisée au moins une fois par mois et comprend uncontrôle visuel et un contrôle du fonctionnement/de l'alarme selon DIN14676. Après une absence de plus de 30 jours, il est impératif d'eectuer un test de fonctionnement. REMPLACEMENT Remplacez systématiquement les détecteurs avertisseurs de fumée suite à un incendie. Remplacez tous les détecteurs avertisseurs de fumée au plus tard après 10 ans. La date de remplacement recommandée gure sur la plaque signalétique à côté du texte «recommended date for replacement» sous la forme Mois/Année. Avant la mise en service, le détecteur peut être stocké pendant 2 ans au max. ENTRETIEN Nettoyez les fentes du détecteur avertisseur de fumée (sur le coté) à l'aide d'un aspirateur, avec une brosse ne ou une brosse spécialement adaptée. Ne pas souez. Essuyez l'appareil avec un chion humide ou un chion anti-statique. N'utilisez pas de solvants ni de chion micro-bre. N'utilisez jamais de chion sec. Il existe un risque de charge statique.NOTICE D'UTILISATION ET DE MONTAGE

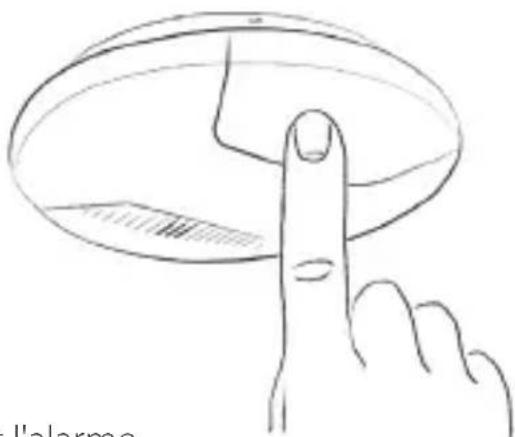

En cas d'alarme, il est possible d'activer la sourdine de l'alarme en appuyant sur le bouton de test. Le détecteur avertisseur reste alors fonctionnel mais avec une sensibilité temporairement réduite et son seuil de déclenchement est temporairement relevé. Après activation de la sourdine, l'alarme s'arrête si la concentration de fumée dans le capteur est inférieure au seuil de fonctionnement ainsi relevé. Si la concentration de fumée est supérieure au seuil de fonctionnement ainsi relevé, la sourdine ne s'active pas et l'alarme est maintenue. Après 10 minutes environ, le détecteur revient automatiquement en mode de fonctionnement normal avec sa sensibilité initiale. La mise en sourdine ne peut pas être désactivée manuellement.DÉTECTEUR AVERTISSEUR DE FUMÉE Smoke Sensor 2.0

REMPLACEMENT DE LA PILE CR123A 3 V Votre détecteur avertisseur de fumée Smoke Sensor 2.0 émet régulièrement un bip sonore lorsque la pile est faible. Vous devez alors remplacer immédiatement la pile en procédant de la manière suivante :

1. Sortez le détecteur avertisseur de fumée de sa xation (en le tournant dans le

sens inverse des aiguilles d'une montre).

2. Retirez la pile vide.

3. Lors de la mise en place de la pile, veuillez respecter la polarité.

4. Fixez le détecteur avertisseur de fumée au niveau de son fond en le tournant dans

le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.

5. Contrôlez le bon fonctionnement du Smoke Sensor 2.0.
