MANUALE UTENTE Smoke Sensor 2.0 GIGASET
2. Eettua la messa in funzione utilizzando l'App Gigaset elements
- Premere aggiungi "+" e seleziona "smoke" In seguito la procedura guidata ti seguirà nel corso dell'installazione
3. Monta Smoke Sensor 2.0 al sotto

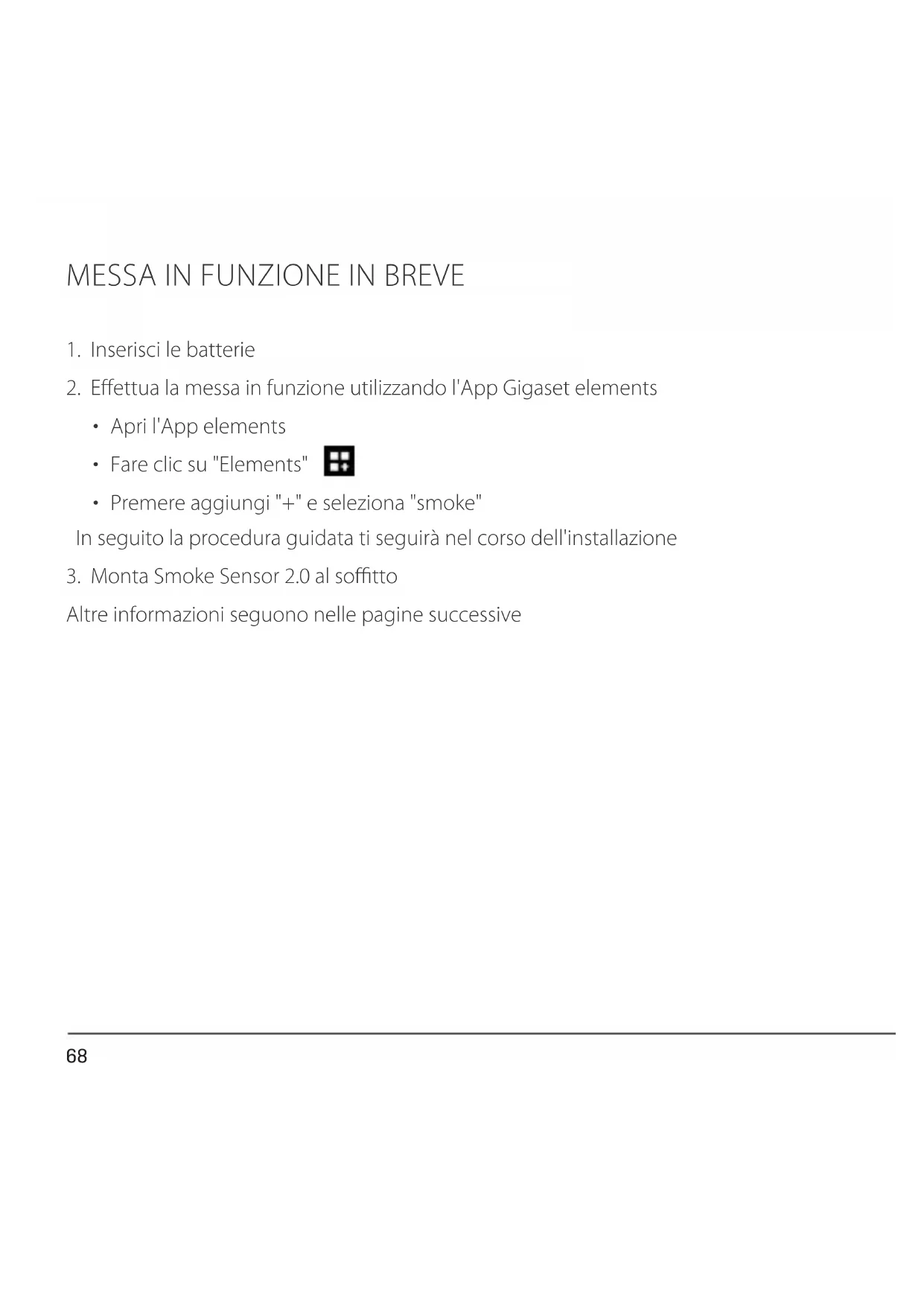

Altre informazioni seguono nelle pagine successive MESSA IN FUNZIONE IN BREVEISTRUZIONI PER L'USO E IL MONTAGGIO
INDICE Informazioni generali 70 Luogo di montaggio 71 Istruzioni di sicurezza 73 Montaggio e messa in funzione 79 Verica delle funzioni e dell'allarme 83 Segnali operativi e di allarme 84 Manutenzione e cura 86 Silenziamento dell'allarme 87RILEVATORE DI FUMO Smoke Sensor 2.0
INFORMAZIONI GENERALI In presenza fumo, il rilevatore assicura una segnalazione di allarme tempestiva e adabile consentendoti di mettere in sicurezza te e la tua famiglia. Ciò è particolarmente importante di notte poiché, non essendo in grado di avvertire la presenza di fumo, durante le ore sonno si è esposti al pericolo di inalazione dei gas tossici che si sviluppano in caso di incendio. Durante questa fase il rilevatore di fumo assicura un vantaggio temporale che consente di lasciare l'ambiente senza pericolo. La pratica ha dimostrato che i rilevatori di fumo salvano vite umane. Ti preghiamo di attenerti alle nostre istruzioni appositamente pensate per garantire un uso conforme del prodotto. Oltre al rilevatore di fumo e alla base, la fornitura include le presenti istruzioni d'uso, il libretto con informazioni importanti, due batterie sostituibili e viti per il ssaggio del rilevatore.ISTRUZIONI PER L'USO E IL MONTAGGIO

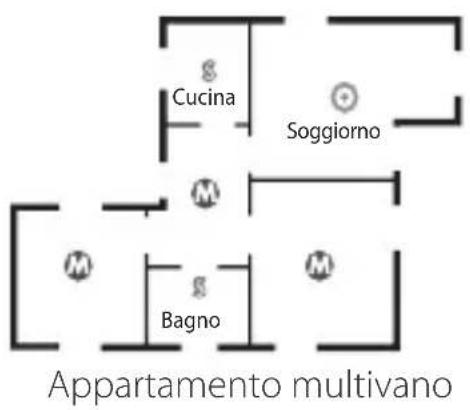

Il rilevatore di fumo è previsto per il montaggio a sotto. Se montato al centro della stanza, il rilevatore assicura caratteristiche di rilevamento ottimali. Per ottenere una protezione minima ed essere quindi svegliati durante la notte in caso di allarme, i rilevatori di fumo devono essere installati nelle camere da letto, nelle stanze dei bambini e nei corridoi. Negli edici a più piani sarebbe inoltre opportuno disporre per lo meno un rilevatore nel corridoio di ogni piano. Se il rilevatore di fumo è connesso ad una base Gigaset, si osservi che il raggio di azione massimo di trasmissione radio DECT è di 50 metri (al chiuso). SoggiornoCucinaBagno CucinaCantinaCorridoioSoggiorno Soggiorno Cucina Bagno Cucina Cantina Corridoio Soggiorno Appartamento multivano

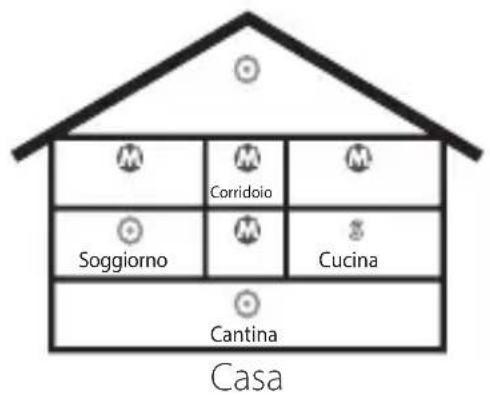

Casa = PROTEZIONE MINIMA = PROTEZIONE OTTIMALE = PROTEZIONE SPECIALERILEVATORE DI FUMO Smoke Sensor 2.0
In caso di montaggio su sotti inclinati o a capanna o in stanze a tetto inclinato, il rilevatore deve essere montato nella verticale ad almeno 10 cm al di sotto del punto più alto e, in senso orizzontale, ad una distanza non superiore a 90 cm dal punto più alto. Attenersi a questa indicazione anche in caso di montaggio di più rilevatori in una stanza. Installare i singoli rilevatori di fumi ad una distanza adeguata l'uno dall'altro.
MONTAGGIO A SOFFITTO
In caso di montaggio a sotto, mantenere una distanza di almeno 20cm dalla parete e da oggetti e di 60cm dagli angoli.
INCLINAZIONE DEL SOFFITTO
In stanze con un'inclinazione orizzontale del sotto di oltre 7 gradi (corrisponde a circa 50 cm di dierenza di altezza su 4 m) i rilevatori di fumo devono essere montati nella parte più alta della stanza. 10 cm90 cm60 cm10 cm60 cmISTRUZIONI PER L'USO E IL MONTAGGIO
ISTRUZIONI DI SICUREZZA - OSSERVA QUANTO SEGUE ATTENZIONE Prima di utilizzare l'apparecchio leggi le istruzioni di sicurezza. Il rilevatore di fumo viene fornito con due batterie sostituibili. Per l'alimentazione di tensione non occorrono accumulatori o alimentatori. È suciente inserire le batterie in dotazione (batteria 3V + 9V). Sostituisci le batterie che presentano danni evidenti. DISPOSITIVI MEDICALI Il rilevatore di fumo può inuire sul funzionamento di dispositivi medicali. Tieni conto delle apparecchiature tecniche nell'ambiente circostante, ad es. se ti trovi in un ambulatorio medico. Se sei portatore di un dispositivo medicale (ad es. di un pacemaker) informati presso il costruttore in che misura esso sia immune dalle energie esterne ad alta frequenza.RILEVATORE DI FUMO Smoke Sensor 2.0
Segnale ad alto volume e acuto durante il test di funzionamento (pressione del pulsante del rilevatore). Mantieni almeno una distanza di 50 cm tra il rilevatore di fumo e l'orecchio.
NON SPRUZZARE SOSTANZE LIQUIDE NÉ PITTURARE
I rilevatori di fumo non devono essere pitturati.
MONTAGGIO NEL COLMO DEL TETTO
Il montaggio nel colmo del tetto è consentito soltanto se esso viene eseguito come descritto al punto "Montaggio su sotti inclinati".ISTRUZIONI PER L'USO E IL MONTAGGIO
Mantieni una distanza di almeno 50 cm tra lampada e punto di montaggio.
L'APPARECCHIO È PREVISTO SOLTANTO PER L'UTILIZZO
Il rilevatore di fumo è omologato soltanto per l'uso in ambienti chiusi. In particolar modo durante il sonno, l'essere umano ha una ridotta percezione degli incendi e della presenza di fumo. I rilevatori di fumo avvisano tempestivamente, per cui consentono di reagire in tempi rapidi. I rilevatori di fumo non assicurano la protezione da danni materiali.RILEVATORE DI FUMO Smoke Sensor 2.0
FAI ATTENZIONE ALL'AMBIENTE
Non installare l'apparecchio in ambienti con pericolo di esplosione, ad es. luoghi di verniciatura. NOTA! Raccomandiamo di pulire Smoke Sensor 2.0 più spesso qualora sia utilizzato in ambienti particolarmente polverosi come sotte, dispense, cantine o garage. SMALTIMENTO Non gettare le batterie tra i riuti domestici. Attieniti ai regolamenti locali sullo smaltimento dei riuti che potrai chiedere agli uci competenti del tuo comune. Smaltisci le batterie gettandole nei contenitori verdi del "Sistema comune di ritiro delle batterie" disponibili presso i rivenditori.ISTRUZIONI PER L'USO E IL MONTAGGIO
ISTRUZIONI DI SICUREZZA - OSSERVA QUANTO SEGUE Le apparecchiature elettriche ed elettroniche devono essere smaltite separatamente dai riuti domestici avviandoli versi i punti di raccolta pubblici previsti. Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che lo smaltimento del prodotto è regolato dalla direttiva europea 2012/19/UE. Lo smaltimento conforme e la raccolta dierenziate di apparecchiature giunte al termine del loro ciclo di vita contribuiscono ad evitare potenziali danni alla salute e all'ambiente. Ciò costituisce la premessa per il riutilizzo e il riciclaggio di apparecchiature elettriche ed elettroniche usate. Per informazioni dettagliate sullo smaltimento delle vecchie apparecchiature puoi rivolgerti agli uci competenti del tuo comune o all'azienda di smaltimento dei riuti.RILEVATORE DI FUMO Smoke Sensor 2.0
Ambienti con pericolo di condensa e/o in cui in condizioni normali si formano grandi quantità di vapore acqueo (ades. cucina, bagno/WC)
DISTANZA DA FONTI DI CALORE
Vicino a stufe o caminetti aperti TEMPERATURA LIMITE Stanze con temperature inferiori a 0°C o superiori a +50°C NON INSTALLARE IN PUNTI ESPOSTI A CORRENTI D'ARIA Vicino a griglie di aerazione (ad es. impianti di climatizzazione o di ventilazione)
MONTAGGIO E MESSA IN FUNZIONE
1. Inserisci le batterie, prestando attenzione
alla polarità. x Inserendo la batteria CR123A 3V il rilevatore di fumo passa allo stato di registrazione
2. Registra Smoke Sensor 2.0 nella stazione base.
x Porta il rilevatore di fumo nelle immediate vicinanze della base x Avvia l'App Gigaset elements x Fare clic su "Elements" e premere aggiungi "+" e seleziona "smoke" e segui le istruzioni visualizzate sul display x Adesso, Smoke Sensor 2.0 è connesso con Gigasetelements ed appare nella panoramica dell'AppRILEVATORE DI FUMO Smoke Sensor 2.0
3. Identica il luogo giusto per Smoke Sensor 2.0:
x nel raggio d'azione della base (max. 50 m). x possibilmente al centro della stanza, ad una distanza minima di 50 cm dai cavi elettrici x Verica che sul luogo di montaggio non passino linee elettriche e mantieni una distanza di 50 cm da pareti e lampade.
4. Assicurati che la polvere di foratura non penetri in

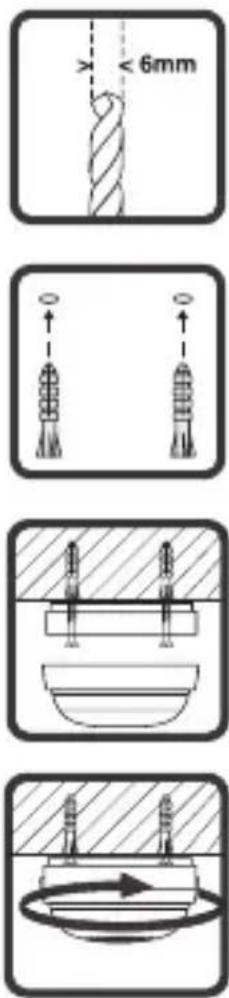

5. Esegui due fori nel sotto con una punta di 6.
x Come dima, puoi utilizzare la base del rilevatore di fumo.
6. Inserisci i tasselli nei fori.
7. Fissa al sotto la base del rilevatore servendoti delle viti in
8. Applica sulla base la testa del rilevatore e assicurala ruotandola
9. Il rilevatore di fumo è dotato di un dispositivo di sicurezza che
ne impedisce l'innesto quando non è inserita la batteria.RILEVATORE DI FUMO Smoke Sensor 2.0

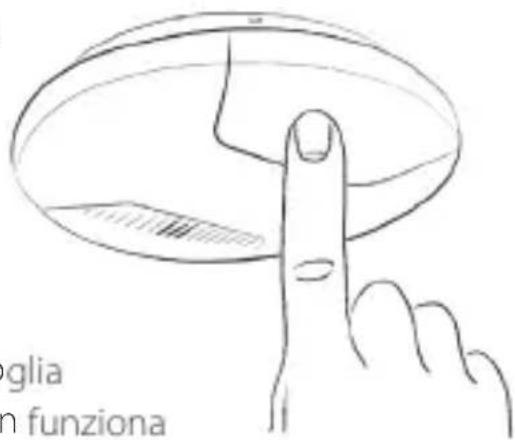

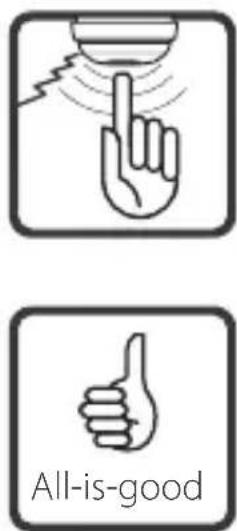

10. Esegui un test di funzionamento, premendo per almeno
3secondi il pulsante del rilevatore.
11. L'emissione di un segnale indica che il test è andato a buon
ne e che il rilevatore funziona in modo corretto. Attenzione! Dopo l'inserimento della batteria 3V il rilevatore di fumo si trova in stato di registrazione. Togliendo e reinserendo la batteria, il processo di registrazione ricomincia. Vedere la sezione "Istruzioni di sicurezza - Osserva quanto segue" All-is-goodISTRUZIONI PER L'USO E IL MONTAGGIO
VERIFICA DELLE FUNZIONI E DELL'ALLARME
1. Eettua un controllo a vista del rilevatore di fumo.
Verica quanto segue: x disponibilità del rilevatore di fumo x presenza di sporcizia grossolana nella aperture di ingresso del fumo (polvere, colore) x presenza di danneggiamenti sul rilevatore di fumo. In quest'ultimo caso sostituire immediatamente l'apparecchio.
2. Esegui un test di funzionamento solo nel seguente modo: premi per almeno
3secondi il pulsante del rilevatore. Se il test di funzionamento va a buon ne, viene emesso un segnale. Il rilevatore di fumo funziona in modo corretto.
3. Secondo la normativa DIN 14676, i rilevatori di fumo devono essere sostituiti al
più tardi ogni 10 anni. NOTA! Il silenziamento dell'allarme non si attiva se il test del rilevatore di fumo viene eettuato con aerosol di test.RILEVATORE DI FUMO Smoke Sensor 2.0
Segnale LED rosso Funzione/Signicato Regole di comportamento Nessun segnale Lampeggia ogni due minuti Stato operativo normale Oltre al test di funzionamento mensile, nessun intervento necessario Segnale intermittente ad alto volume a intervalli di 2 sec. Lampeggia ogni 2 sec. Stato di allarme Rimani calmo, agisci in modo consono eavveduto. Se le vie di fuga sono libere, esci di casa chiudendo le porte dietro di te. Dà quindi l'allarme ai Vigili del Fuoco e avvisa lepersone eventualmente in pericolo
Segnale ad alto volume ogni 43 sec
Lampeggia ogni 43 sec. contemporaneamente al segnale Batteria scarica Sostituisci la batteria come descritto in "Sostituzione della batteria" Segnale ad alto volume ogni 43 sec
Lampeggia ogni 43 sec. sfalsato rispetto al segnale Camera del rilevatore sporca Pulisci Smoke Sensor 2.0 come descritto in "Cura" Nessun segnale Lampeggio frequente Nessuna connessione
troppo lontano dalla stazione base
non collegato alla stazione base
Installa Smoke Sensor 2.0 più vicino alla stazione base
Collega Smoke Sensor 2.0 come descritto in"Montaggio e messa in funzione"ISTRUZIONI PER L'USO E IL MONTAGGIO
Segnale LED rosso Funzione/Signicato Regole di comportamento Nessun segnale Lampeggia ogni due minuti Stato operativo normale Oltre al test di funzionamento mensile, nessun intervento necessario Segnale intermittente ad alto volume a intervalli di 2 sec. Lampeggia ogni 2 sec. Stato di allarme Rimani calmo, agisci in modo consono eavveduto. Se le vie di fuga sono libere, esci di casa chiudendo le porte dietro di te. Dà quindi l'allarme ai Vigili del Fuoco e avvisa lepersone eventualmente in pericolo
Segnale ad alto volume ogni 43 sec
Lampeggia ogni 43 sec. contemporaneamente al segnale Batteria scarica Sostituisci la batteria come descritto in "Sostituzione della batteria" Segnale ad alto volume ogni 43 sec
Lampeggia ogni 43 sec. sfalsato rispetto al segnale Camera del rilevatore sporca Pulisci Smoke Sensor 2.0 come descritto in "Cura" Nessun segnale Lampeggio frequente Nessuna connessione
troppo lontano dalla stazione base
non collegato alla stazione base
Installa Smoke Sensor 2.0 più vicino alla stazione base
Collega Smoke Sensor 2.0 come descritto in"Montaggio e messa in funzione"RILEVATORE DI FUMO Smoke Sensor 2.0
MANUTENZIONE Per le normative sull'edilizia di alcune regioni, i proprietari degli immobili sono responsabili della possibilità di installazione e funzionamento di rilevatori di fumo. La manutenzione deve essere eettuata almeno una volta al mese e include, secondo la normativa DIN 14676, un controllo a vista e uno di funzionamento e dell'allarme. Dopo un periodo di assenza di più di 30 giorni è obbligatorio eettuare un test di funzionamento. SOSTITUZIONE Sostituisci sempre i rilevatori di fumo dopo un incendio. Sostituisci tutti i rilevatori di fumo al più tardi ogni 10 anni! La data di sostituzione raccomandata è riportata sulla targhetta identicativa al lato del testo "recommended date for replacement" nel formato mese/anno. La permanenza in magazzino del rilevatore di fumo prima della sua messa in funzione èlimitata a due anni. CURA Pulisci le fessure laterali del rilevatore di fumo con un aspirapolvere e una spazzola ne ouna spazzola speciale idonea. Non soare aria. Pulisci l'apparecchio con un panno umido o antistatico. Non utilizzare solventi e panni in microbra. Non utilizzare in nessun caso un panno asciutto: sussiste il pericolo di carica statica.ISTRUZIONI PER L'USO E IL MONTAGGIO
SILENZIAMENTO DELL'ALLARME In caso di allarme, lo si può silenziare premendo il pulsante del rilevatore. In tal modo il rilevatore di fumo rimane funzionante, ma con una sensibilità di attivazione temporaneamente ridotta e una soglia di attivazione temporaneamente aumentata. Dopo l'attivazione del silenziamento dell'allarme, il rilevatore si silenzia solo quando la concentrazione di fumo nella relativa camera è inferiore alla soglia di attivazione aumentata. Se la concentrazione di fumo è ancora al di sopra della soglia diattivazione aumentata, il silenziamento dell'allarme non funziona eil segnale ad alto volume continua a risuonare. Dopo circa 10 minuti il rilevatore di fumo torna nel normale stato operativo con la normale sensibilità di attivazione. La funzione di silenziamento dell'allarme non può essere disattivata manualmente.RILEVATORE DI FUMO Smoke Sensor 2.0
Quando la batteria è scarica, il rilevatore di fumo Smoke Sensor 2.0 emette un sonoro "bip" ogni due minuti. È necessario sostituire immediatamente la batteria, procedendo come segue:
