BEDIENUNGSANLEITUNG Elementary Pack ONE X GIGASET

KURZÜBERSICHT INBETRIEBNAHME

1. Setzen Sie die Batterie ein

2. Verwenden Sie die Gigaset elements App für die Inbetriebnahme

3. Öffnen Sie die elements App

4. Öffnen Sie die Systemübersicht
5. Wählen Sie „Hinzufügen + smoke“ aus

Der Wizard führt Sie durch die Installation

1. Montieren Sie smoke an der Decke

Weitere Infos auf den folgenden Seiten

BEDIENUNGS- UND MONTAGEANLEITUNG

INHALT

Allgemeine Informationen 4

Montageort 5

Sicherheitshinweise 7

Montage und Inbetriebnahme 13

Betriebs- und Alarmsignale 17

Funktions- und Alarmprüfung 18

Wartung und Pflege 19

Alarm- / Batteriestörungsstummschaltung 20

Optionales Zubehör 21

Hinweise zu den Klebestreifen 22

RAUCHWARNMELDER smoke

ALLGEMEINE INFORMATIONEN:

Der Rauchwarnmelder alarmiert Sie frühzeitig und zuverlässig bei auftretendem Brandrauch und gibt Ihnen so die Möglichkeit, Sie und Ihre Familie rechtzeitig in Sicherheit zu bringen.

Dies ist besonders nachts von Bedeutung, da der Mensch im Schlaf nicht in der Lage ist, Brandrauch zu riechen und so den bei Bränden entstehenden toxischen Gasen ausgesetzt ist.

Während dieser Phase verschafft der Rauchwarnmelder Ihnen einen Zeitvorsprung, um ungefährdet den Raum verlassen zu können.

Die Praxis hat gezeigt, dass Rauchwarnmelder lebensrettend wirken.

Bitte beachten Sie hierfür auch unsere Hinweise zur sachgerechten Nutzung unseres Produktes.

Zum Lieferumfang gehören neben dem Rauchwarnmelder inkl. Meldersockel auch diese Bedienungsanleitung, das Heft mit wichtigen Hinweisen, eine fest installierte Batterie, eine wechselbare Batterie, 2 x Schrauben und Dübel zur Befestigung des Melders und 1 Klebepad.

BEDIENUNGS- UND MONTAGEANLEITUNG

MONTAGEORT

Der Rauchwarnmelder wird an der Raumdecke montiert. Bei Montage in der Raummitte besitzt der Rauchwarnmelder seine optimale Erkennungscharakteristik.

Als Mindestschutz sind Rauchwarnmelder in den Schlafräumen, Kinderzimmern und Fluren bzw. Gängen zu installieren, damit Sie nachts bei einem Rauchalarm geweckt werden.

In Gebäuden mit mehreren Etagen sollte zudem in jeder Etage mindestens ein Rauchwarnmelder im Flur angeordnet sein.

Ist der Rauchwarnmelder mit einer Gigaset base verbunden, liegt die maximale Reichweite zur DECT Funkübertragung bei 50 Metern (Indoor).

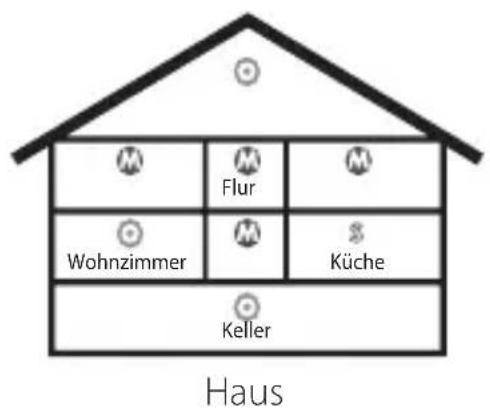

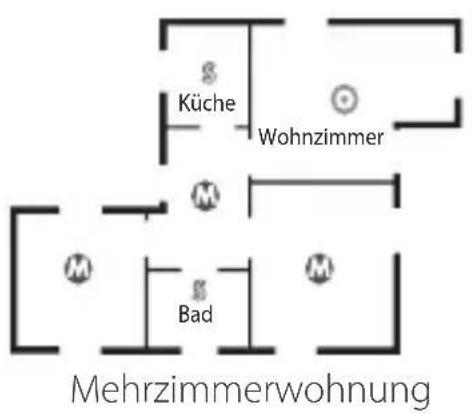

Küche Wohnzimmer Bad Mehrzimmerwohnung

M Flur M Wohnzimmer M Küche Keller Haus

Der Rauchwarnmelder funktioniert nur, wenn dieser fest im Sockel arretiert ist!

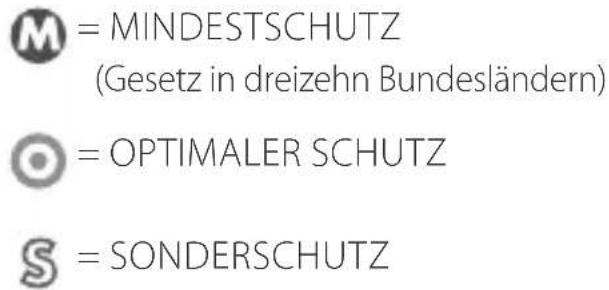

M = MINDESTSCHUTZ (Gesetz in dreizehn Bundesländern) O = OPTIMALER SCHUTZ S = SONDERSCHUTZ

RAUCHWARNMELDER smoke

MONTAGEORT FÜR DACHSCHRÄGEN

10 cm 90 cm

BEI ABGESCHRÄGTEN ODER ZUGESPITZTEN DECKEN

Bei einer Montage an abgeschrägten oder zugespitzten Decken bzw. in Zimmern mit einer Dachschräge sollten Sie die Rauchmelder in der Vertikalen mindestens 10 cm unterhalb des höchsten Punktes und horizontal gemessen maximal 90 cm vom höchsten Punkt entfernt installieren.

Bei der Montage von mehreren Meldern in einem Raum gilt diese Vorgabe ebenfalls. Installieren Sie die einzelnen Rauchmelder mit einem angemessenen Abstand voneinander.

50 cm

DECKENMONTAGE

Bei der Deckenmontage ist ein Abstand von mindestens 50 cm zur Wand einzuhalten.

10 cm 60 cm

DECKENNEIGUNG

In Zimmern mit einer horizontalen Deckenneigung über 7 Grad (entspricht ca. 50 cm Höhenunterschied auf 4 m) sollten Rauchmelder an der Decke im höheren Teil des Raumes platziert werden.

BEDIENUNGS- UND MONTAGEANLEITUNG

SICHERHEITSHINWEISE - BITTE BEACHTEN SIE:

Vor Gebrauch die Sicherheitshinweise und die Bedienungsanleitung lesen.

Der Rauchwarnmelder wird mit einer festinstallierten und einer wechselbaren Batterie ausgeliefert. Es sind keine Akkus oder Netzgeräte zur Spannungsversorgung erforderlich.

Legen Sie nur folgende Batterien ein: Lithium Primär 3,0 Volt (Typ CR2). Batterien, die erkennbar beschädigt sind, müssen ausgetauscht werden.

Medizinische Geräte können in ihrer Funktion beeinflusst werden. Beachten Sie die technischen Bedingungen des jeweiligen Umfeldes, z. B. Arztpraxis.

Falls Sie medizinische Geräte (z. B. einen Herzschrittmacher) verwenden, informieren Sie sich bitte beim Hersteller des Gerätes, inwieweit die entsprechenden Geräte immun gegen externe hochfrequente Energien sind.

RAUCHWARNMELDER smoke

SICHERHEITSHINWEISE - BITTE BEACHTEN SIE:

> 50cm

ACHTUNG-WARNTON

Lauter, schriller Ton bei Funktionstests (Druck auf Melderkopf). Halten Sie einen Mindestabstand von 50 cm zwischen Rauchwarnmelder und Ohr ein.

NICHT BESPRÜHEN ODER BEMALEN

Rauchwarnmelder dürfen nicht mit Farbe überstrichen werden.

Eine Montage in Dachgiebeln ist nur erlaubt, wenn eine Montage entsprechend „Montageort für Dachschrägen“ ausgeführt wird.

BEDIENUNGS- UND MONTAGEANLEITUNG

SICHERHEITSHINWEISE - BITTE BEACHTEN SIE:

< 50 cm >

LEUCHTMITTEL-ABSTAND

Halten Sie einen Abstand von mind. 50 cm zwischen Lampe und Montageort ein.

indoor

NUR FÜR DEN GEBRAUCH IM INNENRAUM

Der Rauchwarnmelder ist nur für den Innenbereich zulässig.

i

Besonders im Schlaf haben Menschen eine verminderte

Wahrnehmung von Bränden und Brandrauch. Rauchwarnmelder warnen hier frühzeitig, so dass eine schnelle Reaktion erfolgen kann. Rauchwarnmelder bieten keinen Schutz vor Sachschäden.

RAUCHWARNMELDER smoke

SICHERHEITSHINWEISE - BITTE BEACHTEN SIE:

DIE UMGEBUNG BEACHTEN

Nutzen Sie die Geräte nicht in explosionsgefährdeten Umgebungen, z. B. Lackierereien.

Akkus und Batterien gehören nicht in den Hausmüll.

Beachten Sie hierzu die örtlichen Abfallbeseitigungsbestimmungen, die Sie bei Ihrer Kommune erfragen können.

Entsorgen Sie diese in den beim Fachhandel aufgestellten grünen Boxen des „Gemeinsame Rücknahmesystem Batterien“.

BEDIENUNGS- UND MONTAGEANLEITUNG

SICHERHEITSHINWEISE - BITTE BEACHTEN SIE:

Alle Elektro- und Elektronikgeräte sind getrennt vom allgemeinen Hausmüll über dafür staatlich vorgesehene Stellen zu entsorgen.

Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2012/19/EU.

Die sachgemäße Entsorgung und getrennte Sammlung von Altgeräten dienen der Vorbeugung von potenziellen Umwelt- und Gesundheitsschäden. Sie sind eine Voraussetzung für die Wiederverwendung und das Recycling gebrauchter Elektro- und Elektronikgeräte.

Ausführlichere Informationen zur Entsorgung Ihrer Altgeräte erhalten Sie bei Ihrer Kommune oder Ihrem Müllentsorgungsdienst.

RAUCHWARNMELDER smoke

DER RAUCHWARNMELDER DARF AN FOLGENDEN ORTEN NICHT ANGEBRACHT WERDEN:

Räume, in denen unter normalen Bedingungen starker Wasserdampf entsteht (z. B. Küche, Bad/WC)

In der Nähe von Feuerstätten und offenen Kaminen

+ 60° - 10°

TEMPERATURBEREICH

Räume mit Temperaturen geringer als -10°C oder höher als +60°C

NICHT IM LUFTZUG EINSETZEN

In der Nähe von Belüftungsschächten (z. B. von Klima- oder Umluftanlage)

BEDIENUNGS- UND MONTAGEANLEITUNG

MONTAGE UND INBETRIEBNAHME

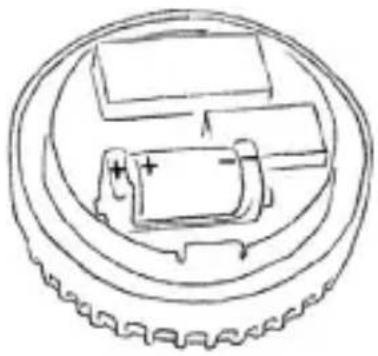

1. Legen Sie die Batterie ein.

Achten Sie dabei auf die Polung.

1. Melden Sie smoke an Ihrer Basisstation an.

• Suchen Sie den kleinen roten Anmeldeknopf
- Bringen Sie smoke in unmittelbare Nähe ihrer base
• Starten Sie die Gigaset elements App

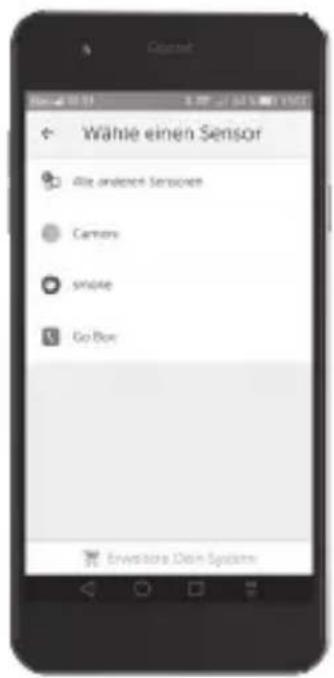

- Öffnen Sie in der App die Systemübersicht wählen Sie „Hinzufügen + smoke“ und folgen Sie den Instruktionen auf dem Bildschirm
- Danach ist smoke mit Gigaset elements verbunden und erscheint in der Systemübersicht der App

Wähle einen Sensor Alle anderen Sensieren Camera Smoke Go Box Enviostare Dain System

RAUCHWARNMELDER smoke

1. Bestimmen Sie den richtigen Platz für smoke:

• in Reichweite von base (max. 50m).
- möglichst in Raummitte, mit einem Minimumabstand von 50 cm zu stromführenden Leitungen
- Überprüfen Sie, dass am Montageort keine Stromleitung verläuft und halten Sie einen Mindestabstand von 50 cm zu Wänden und Lampen.

1. Stellen Sie sicher, dass durch den Bohrstaub smoke nicht verschmutzt werden kann.

- Verwenden Sie Klebepolster für die Montage, wenn Sie nicht Bohren wollen. Informationen zur Montage mit Klebepolstern siehe: „Optionales Zubehör“

BEDIENUNGS- UND MONTAGEANLEITUNG

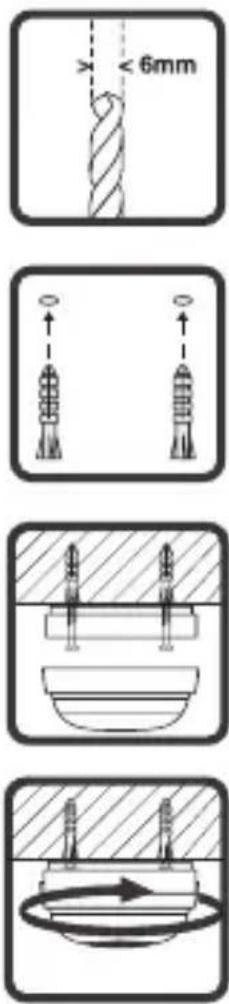

1. Bohren Sie mit einem 6er-Bohrer zwei Löcher in die Decke.

- Sie können das Unterteil/Sockel des Rauchwarnmelders als Schablone verwenden.

1. Stecken Sie die mitgelieferten Dübel in die Bohrlöcher.

2. Befestigen Sie den Meldersockel mit den mitgelieferten Schrauben an der Decke.

3. Setzen Sie den Melderkopf auf das Unterteil und arretieren Sie ihn durch Drehen im Uhrzeigersinn.

4. Der Rauchwarnmelder wird durch das Arretieren im Sockel automatisch aktiviert.

< 6mm

RAUCHWARNMELDER smoke

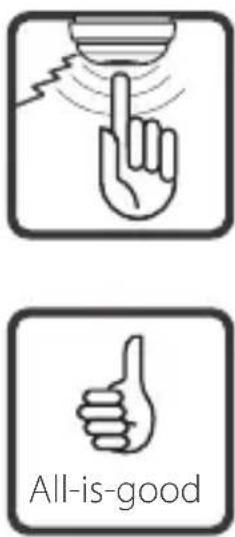

1. Führen Sie einen Funktionstest durch. Drücken Sie hierzu mindestens eine Sekunde lang den Melderkopf.

2. Wenn der Signalton ertönt, ist der Funktionstest erfolgreich und der Rauchwarnmelder arbeitet korrekt.

BEDIENUNGS- UND MONTAGEANLEITUNG

BETRIEBS- UND ALARMSIGNALE

Signalton Rote Leuchtdiode Funktion/ Bedeutung
Kein Ton Blinkt alle	344 Sek.	Normaler Betriebszustand, automatischer Selbsttest
Lauter Intervallton im 0,5 Sek.-Rhythmus	Blinkt alle 0,5 Sek. Alarmzustand
Kurzer Signalton alle 40 Sek.	aus	Batteriewechsel-Anzeige, bitte Melder erneuern
3 kurze Signaltöne alle 40 Sek.	aus	Störung/Verschmutzung, bitte Melder erneuern
Kein Ton Blinkt alle	10 Sek. Alarmstummschaltung
Lauter Intervallton	Blinkt alle 0,5 Sek. solange der Melderkopf gedrückt wird	Funktionstest

RAUCHWARNMELDER smoke

FUNKTIONS- UND ALARMPRÜFUNG

1. Führen Sie eine Sichtprüfung des Rauchwarnmelders durch.

Überprüfen Sie dabei:

• das Vorhandensein des Rauchwarnmelders
• die Raucheintrittsöffnungen auf grobe Verschmutzung (Staub, Farbe)
• den Rauchwarnmelder auf mechanische Beschädigungen.

Bei Beschädigungen ist der Rauchwarnmelder umgehend auszutauschen.

1. Führen Sie einen Funktionstest durch. Drücken Sie hierzu mindestens eine Sekunde lang den Melderkopf. Ist dieser Funktionstest erfolgreich, ertönt der Signalton.

Der Rauchwarnmelder arbeitet korrekt.

1. Nach DIN 14676 sind Rauchwarnmelder nach spätestens 10 Jahren gegen neue auszutauschen.

Nach jedem Funktionstest wird automatisch die Alarmstummschaltung für ca. 10 Minuten aktiviert.

HINWEIS!

Die Alarmstummschaltung hat keine Funktion, wenn der Rauchwarnmelder mit Prüfaerosol getestet wird.

BEDIENUNGS- UND MONTAGEANLEITUNG

WARTUNG

In einigen Bundesländern sind gemäß ihrer Landesbauordnung (siehe z. B.

www.Rauchwarnmelder-lebensretter.de) die Haus- und Wohnungseigentümer für die Installations- und Funktionsfähigkeit von Rauchwarnmeldern verantwortlich.

Eine Wartung ist mindestens einmal jährlich durchzuführen und umfasst nach DIN 14676 eine Sichtprüfung und eine Funktions-/Alarmprüfung. Nach längerer Abwesenheit, jedoch spätestens nach einem Jahr ist ein Funktionstest durchzuführen.

AUSTAUSCHDATUM AUF DEM TYPENSCHILD

Tauschen Sie alle Rauchwarnmelder nach spätestens 10 Jahren aus!

Das empfohlene Austauschdatum befindet sich auf dem Typenschild neben dem Text „recommended date for replacement“ in der Schreibweise Monat/Jahr.

Der Melder ist vor Inbetriebnahme max. 2 Jahre lagerfähig.

PFLEGE

Wischen Sie das Gerät mit einem feuchten Tuch oder einem Antistatiktuch ab.

Benutzen Sie keine Lösungsmittel und kein Mikrofasertuch.

Verwenden Sie nie ein trockenes Tuch: es besteht die Gefahr der statischen Aufladung.

RAUCHWARNMELDER smoke

ALARMSTUMMSCHALTUNG

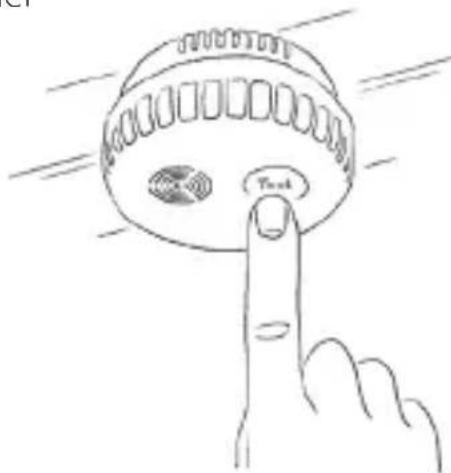

Im Alarmfall kann die Alarmstummschaltung durch Drücken des Melderkopfes aktiviert werden. Hierdurch wird die Ansprechempfindlichkeit des Melders reduziert bzw. seine Ansprechgrenze erhöht. Liegt die Rauchkonzentration in der Rauchkammer nach Drücken des Melderkopfes unterhalb der erhöhten Ansprechgrenze, verstummt der Melder. Liegt die Rauchkonzentration noch oberhalb der erhöhten Ansprechgrenze, kommt es erst dann zu einer Stummschaltung, wenn die Rauchkonzentration unter die erhöhte Ansprechgrenze fällt. Der Rauchwarnmelder verstummt. Nach ca. 10 Minuten kehrt der Rauchwarnmelder in den Normalbetrieb zurück.

BATTERIESTÖRUNGSSTUMMSCHALTUNG

Diese Funktion ist vor allem nachts von Vorteil. Im Falle einer Batteriestörung kann das Störungssignal durch Drücken des Testknopfes (Melderkopf) für ca. 8 Stunden unterdrückt werden. Nach Ablauf dieser Zeit wird das Batteriestörungssignal wieder ertönen und Sie daran erinnern den Melder zu erneuern.

BEDIENUNGS- UND MONTAGEANLEITUNG

OPTIONALES ZUBEHÖR

CNBOP-PIB ANERKANNTE KLEBEPOLSTER

Der Meldersockel kann wahlweise mit den mitgelieferten Schrauben und Dübeln oder mit dem doppelseitigen Klebepolster an der Decke befestigt werden. Für Bestellungen kontaktieren Sie bitte den Gigaset Kundenservice www.gigaset.com/service.

Bei der Montage des Melders mit Klebepolster ist die Beschaffenheit des jeweiligen Untergrundes zu beachten, um einen sicheren Halt des Melders zu gewährleisten. Eine optimale Klebekraft wird nur auf sauberen Untergründen erzielt. Vor Nutzung des Klebepolsters ist die Oberflächenbeschaffenheit der Decke sorgfältig auf dauerhafte Trag- und Klebefähigkeit (ggf. Probeklebung vornehmen) zu prüfen.

Für die Montage ziehen Sie die Schutzfolie von einer Seite des Klebepolsters ab und kleben Sie es mittig auf den Sockel des Melders. Als nächstes entfernen Sie die Schutzfolie auf der anderen Seite und befestigen Sie den Sockel durch festes Andrücken an der Decke. Danach folgen Sie mit der Montage wie im Kapitel „Montage und Inbetriebnahme“ beschrieben fort.

RAUCHWARNMELDER smoke

HINWEISE ZU DEN KLEBESTREIFEN

• Die Sensoren nur auf saubere, trockene und fettfreie Oberflächen, die möglichst glatt und fest sind, kleben.

• Die optimale Klebefestigkeit wird nach ca. 48 Stunden erreicht.

• Die Klebestreifen sind nur zum einmaligen Gebrauch vorgesehen.

- Nur die beiliegenden Klebestreifen benutzen.

Die Gigaset Communications GmbH haftet nicht für mögliche Schäden an Oberflächen, die durch Kleben, Montieren und Aufstellen sowie durch Entfernen der Gigaset Sensoren und Aktoren auftreten.

SICHERUNGSPLOMBE ODER SICHERUNGSSCHRAUBE

Um eine unberechtigte Entnahme des Rauchwarnmelders anzuzeigen, kann dieser mit einer Sicherungsplombe aus Kunststoff versehen werden.

Anstelle der Sicherungsplombe kann auch eine Sicherungsschraube vor unberechtigter Entnahme des Rauchwarnmelders montiert werden.

Die Plombe und Schraube sind nicht im Lieferumfang enthalten und können separat bestellt werden. Kontaktieren Sie bitte den Gigaset Kundenservice www.gigaset.com/service.
