BEDIENUNGSANLEITUNG Smoke Pack ONE X GIGASET

KURZÜBERSICHT INBETRIEBNAHME

1. Setzen Sie die Batterien ein
2. Verwenden Sie die Gigaset elements App für die Inbetriebnahme
3. Öffnen Sie die elements App
4. Klicken Sie auf „Elements“

5. Wählen Sie Hinzufügen „+“ und dann „smoke“ aus
   Anschließend führt Sie der Wizard durch die Installation

6. Montieren Sie Smoke Sensor 2.0 an der Decke

Weitere Infos auf den folgenden Seiten

Smoke Sensor 2.0

BEDIENUNGS- UND MONTAGEANLEITUNG

INHALT

Allgemeine Informationen 4

Montageort 5

Sicherheitshinweise 7

Montage und Inbetriebnahme 13

Funktions- und Alarmprüfung 17

Betriebs- und Alarmsignale 18

Wartung und Pflege 20

Alarmstummschaltung 21

RAUCHWARNMELDER Smoke Sensor 2.0

ALLGEMEINE INFORMATIONEN

Der Rauchwarnmelder alarmiert Sie frühzeitig und zuverlässig bei auftretendem Brandrauch und gibt Ihnen so die Möglichkeit, Sie und Ihre Familie rechtzeitig in Sicherheit zu bringen.

Dies ist besonders nachts von Bedeutung, da der Mensch im Schlaf nicht in der Lage ist, Brandrauch zu riechen und so den bei Bränden entstehenden toxischen Gasen ausgesetzt ist.

Während dieser Phase verschafft der Rauchwarnmelder Ihnen einen Zeitvorsprung, um ungefährdet die Räumlichkeit verlassen zu können.

Die Praxis hat gezeigt, dass Rauchwarnmelder lebensrettend wirken.

Bitte beachten Sie hierfür auch unsere Hinweise zur sachgerechten Nutzung unseres Produktes.

Zum Lieferumfang gehören neben dem Rauchwarnmelder inkl. Meldersockel auch diese Bedienungsanleitung, das Heft mit wichtigen Hinweisen, zwei wechselbare Batterien und Schrauben zur Befestigung des Melders.

BEDIENUNGS- UND MONTAGEANLEITUNG

MONTAGEORT

Der Rauchwarnmelder wird an der Raumdecke montiert. Bei Montage in der Raummitte besitzt der Rauchwarnmelder seine optimale Erkennungscharakteristik.

Als Mindestschutz sind Rauchwarnmelder in den Schlafräumen, Spielzimmern und Fluren bzw. Gängen zu installieren, damit Sie nachts bei einem Rauchalarm geweckt werden.

In Gebäuden mit mehreren Etagen sollte zudem in jeder Etage mindestens ein Rauchwarnmelder im Flur angeordnet sein.

Ist der Rauchwarnmelder mit einer Gigaset base verbunden, liegt die maximale Reichweite zur DECT Funkübertragung bei 50 Metern (Indoor).

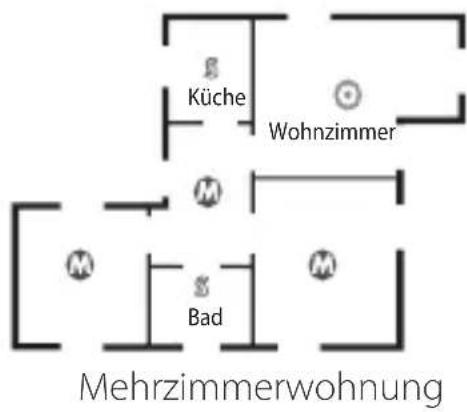

Küche Wohnzimmer M Bad Mehrzimmerwohnung

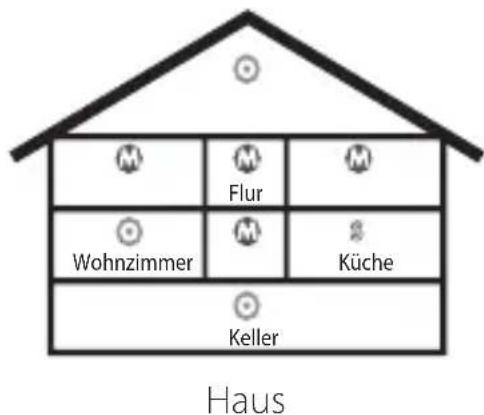

M Flur M Wohnzimmer M Küche Keller Haus

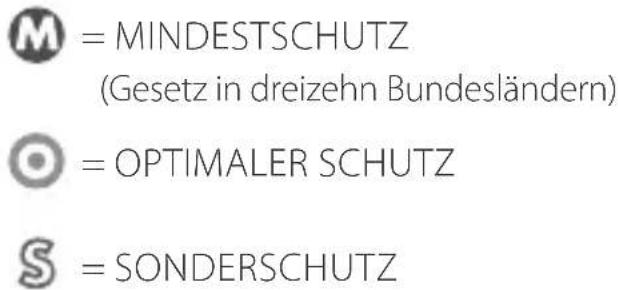

M = MINDESTSCHUTZ (Gesetz in dreizehn Bundesländern) O = OPTIMALER SCHUTZ S = SONDERSCHUTZ

RAUCHWARNMELDER Smoke Sensor 2.0

MONTAGEORT FÜR DACHSCHRÄGEN

10 cm 90 cm

BEI ABGESCHRÄGTEN ODER ZUGESPITZTEN DECKEN

Bei einer Montage an abgeschrägten oder zugespitzten

Decken bzw. in Zimmern mit einer Dachschräge sollten Sie die Rauchwarnmelder in der Vertikalen mindestens 10 cm unterhalb des höchsten Punktes und horizontal gemessen maximal 90 cm vom höchsten Punkt entfernt installieren.

Bei der Montage von mehreren Meldern in einem Raum gilt diese Vorgabe ebenfalls. Installieren Sie die einzelnen Rauchwarnmelder mit einem angemessenen Abstand voneinander.

60 cm

DECKENMONTAGE

Bei der Deckenmontage ist ein Abstand von mindestens 20 cm zur Wand und Objekten und 60 cm zu Ecken einzuhalten.

10 cm 60 cm

DECKENNEIGUNG

In Zimmern mit einer horizontalen Deckenneigung über 7 Grad (entspricht ca. 50 cm Höhenunterschied auf 4 m) sollten

Rauchwarnmelder an der Decke im höheren Teil des Raumes platziert werden.

BEDIENUNGS- UND MONTAGEANLEITUNG

SICHERHEITSHINWEISE - BITTE BEACHTEN SIE

Vor Gebrauch die Sicherheitshinweise und die Bedienungsanleitung lesen.

Der Rauchwarnmelder wird mit zwei wechselbaren Batterien ausgeliefert. Es sind keine Akkus oder Netzgeräte zur Spannungsversorgung erforderlich. Legen Sie nur die beigelegten Batterien ein (3V + 9V Batterie). Batterien, die erkennbar beschädigt sind, müssen ausgetauscht werden.

Medizinische Geräte können in ihrer Funktion beeinflusst werden. Beachten Sie die technische Ausrüstung im Umfeld, z. B. wenn Sie sich in einer Arztpraxis befinden.

Falls Sie medizinische Geräte (z. B. einen Herzschrittmacher) verwenden, informieren Sie sich bitte beim Hersteller des Gerätes, inwieweit die entsprechenden Geräte immun gegen externe hochfrequente Energien sind.

RAUCHWARNMELDER Smoke Sensor 2.0

SICHERHEITSHINWEISE - BITTE BEACHTEN SIE

> 50cm

ACHTUNG-WARNTON

Lauter, schriller Ton bei Funktionstests (Druck auf Melderkopf). Halten Sie einen Mindestabstand von 50 cm zwischen Rauchwarnmelder und Ohr ein.

NICHT BESPRÜHEN ODER BEMALEN

Rauchwarnmelder dürfen nicht mit Farbe überstrichen werden.

Eine Montage in Dachgiebeln ist nur erlaubt, wenn eine Montage entsprechend „Montageort für Dachschrägen“ ausgeführt wird.

BEDIENUNGS- UND MONTAGEANLEITUNG

SICHERHEITSHINWEISE - BITTE BEACHTEN SIE

< 50 cm >

LEUCHTMITTEL-ABSTAND

Halten Sie einen Abstand von mind. 50 cm zwischen Lampe und Montageort ein.

indoor

NUR FÜR DEN GEBRAUCH IM INNENRAUM

Der Rauchwarnmelder ist nur für den Innenbereich zulässig.

i

Besonders im Schlaf haben Menschen eine verminderte

Wahrnehmung von Bränden und Brandrauch. Rauchwarnmelder warnen hier frühzeitig, so dass eine schnelle Reaktion erfolgen kann.

Rauchwarnmelder bieten keinen Schutz vor Sachschäden.

RAUCHWARNMELDER Smoke Sensor 2.0

SICHERHEITSHINWEISE - BITTE BEACHTEN SIE

Black flame icon inside a gray square frame (no text or symbols)

DIE UMGEBUNG BEACHTEN

Nutzen Sie die Geräte nicht in explosionsgefährdeten

Umgebungen, z. B. Lackierereien.

HINWEIS!

Wir empfehlen den Smoke Sensor 2.0 häufiger zu reinigen, wenn Sie diesen an besonders staubigen Orten verwenden wie zum Beispiel Dachboden, Speisekammer, Keller, Garage.

Akkus und Batterien gehören nicht in den Hausmüll.

Beachten Sie hierzu die örtlichen Abfallbeseitigungsbestimmungen, die Sie bei Ihrer Kommune erfragen können.

Entsorgen Sie diese in die beim Fachhandel aufgestellten grünen Boxen der Stiftung „Gemeinsames Rücknahmesystem Batterien“.

BEDIENUNGS- UND MONTAGEANLEITUNG

SICHERHEITSHINWEISE - BITTE BEACHTEN SIE

Alle Elektro- und Elektronikgeräte sind getrennt vom allgemeinen Hausmüll über dafür staatlich vorgesehene Stellen zu entsorgen.

Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2012/19/EU.

Die sachgemäße Entsorgung und getrennte Sammlung von Altgeräten dienen der Vorbeugung von potenziellen Umwelt- und Gesundheitsschäden. Sie sind eine Voraussetzung für die Wiederverwendung und das Recycling gebrauchter Elektro- und Elektronikgeräte.

Ausführlichere Informationen zur Entsorgung Ihrer Altgeräte erhalten Sie bei Ihrer Kommune oder Ihrem Müllentsorgungsdienst.

RAUCHWARNMELDER Smoke Sensor 2.0

DER RAUCHWARNMELDER DARF AN FOLGENDEN ORTEN NICHT ANGEBRACHT WERDEN

Räume mit Kondensationsgefahr und/oder in denen unter normalen Bedingungen starker Wasserdampf entsteht (z. B. Küche, Bad/WC)

In der Nähe von Feuerstätten und offenen Kaminen

+ 50° - 0°

TEMPERATURBEREICH

Räume mit Temperaturen geringer als 0°C oder höher als +50°C

NICHT IM LUFTZUG EINSETZEN

In der Nähe von Belüftungsschächten (z. B. von Klima- oder Umluftanlage)

BEDIENUNGS- UND MONTAGEANLEITUNG

MONTAGE UND INBETRIEBNAHME

1. Legen Sie die Batterien ein.

Achten Sie dabei auf die Polung.

- Durch das Einlegen der CR123A 3V Batterie versetzt sich der Rauchwarnmelder in den Anmeldezustand.

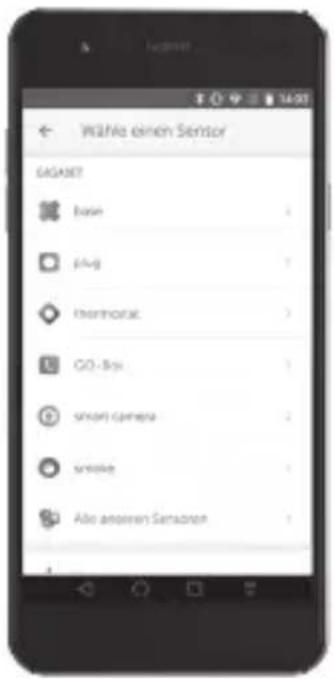

2. Melden Sie Smoke Sensor 2.0 an Ihrer Basisstation an.

- Bringen Sie den Rauchwarnmelder in unmittelbare Nähe ihrer base

• Starten Sie die Gigaset elements App

- Klicken Sie auf „Elements“ und wählen Sie Hinzufügen „+“ und dann „smoke“ aus und folgen Sie den Instruktionen auf dem Bildschirm

- Danach ist Smoke Sensor 2.0 mit Gigaset elements verbunden und erscheint in der Übersicht der App

Wähle einen Sensor GAGARE? base jAg hormonal GO - Box sham camera smaie Alo anderen Samburon

RAUCHWARNMELDER Smoke Sensor 2.0

1. Bestimmen Sie den richtigen Platz für Smoke Sensor 2.0:

• in Reichweite von base (max. 50 m)
- möglichst in Raummitte, mit einem Minimumabstand von 50 cm zu stromführenden Leitungen
- Überprüfen Sie, dass am Montageort keine Stromleitung verläuft und halten Sie einen Mindestabstand von 50 cm zu Wänden und Lampen.

1. Stellen Sie sicher, dass durch den Bohrstaub

Smoke Sensor 2.0 nicht verschmutzt werden kann.

BEDIENUNGS- UND MONTAGEANLEITUNG

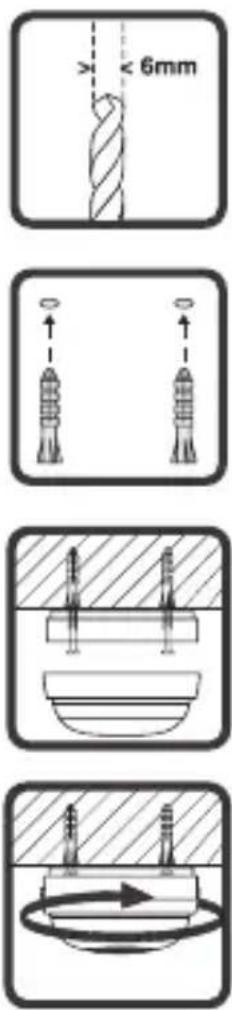

1. Bohren Sie mit einem 6er-Bohrer zwei Löcher in die Decke.

- Sie können das Unterteil/Sockel des Rauchwarnmelders als Schablone verwenden.

1. Stecken Sie die Dübel in die Bohrlöcher.

2. Befestigen Sie den Meldersockel mit den mitgelieferten Schrauben an der Decke.

3. Setzen Sie den Melderkopf auf das Unterteil und arretieren Sie ihn durch Drehen im Uhrzeigersinn.

4. Der Rauchwarnmelder ist mit einer Sicherheitsvorrichtung ausgestattet, die sein Einrasten verhindert, wenn keine Batterie eingesetzt ist.

RAUCHWARNMELDER Smoke Sensor 2.0

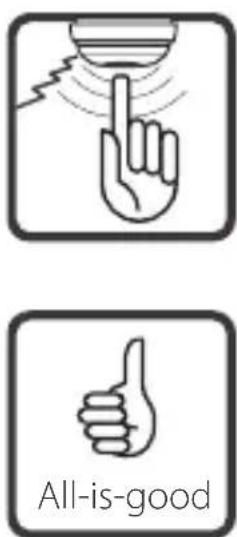

1. Führen Sie einen Funktionstest durch. Drücken Sie hierzu mindestens 3 Sekunden lang den Melderkopf.

2. Wenn der Signalton ertönt, ist der Funktionstest erfolgreich und der Rauchwarnmelder arbeitet korrekt.

Vorsicht!

Ihr Rauchwarnmelder befindet sich nach dem einlegen der 3V Batterie im Anmeldezustand. Durch herausnehmen und erneutes einlegen der Batterie, startet der Anmeldeprozess von beginn.

Siehe Abschnitt „Sicherheitshinweise - Bitte beachten Sie“

BEDIENUNGS- UND MONTAGEANLEITUNG

FUNKTIONS- UND ALARMPRÜFUNG

1. Führen Sie eine Sichtprüfung des Rauchwarnmelders durch.

Überprüfen Sie dabei:

• das Vorhandensein des Rauchwarnmelders
• die Rauchteintrittsöffnungen auf grobe Verschmutzung (Staub, Farbe)
• den Rauchwarnmelder auf mechanische Beschädigungen.

Bei Beschädigungen ist der Rauchwarnmelder umgehend auszutauschen.

1. Führen Sie einen Funktionstest nur wie folgt durch: drücken Sie hierzu mindestens 3 Sekunden lang den Melderkopf. Ist dieser Funktionstest erfolgreich, ertönt der Signalton.

Der Rauchwarnmelder arbeitet korrekt.

1. Nach DIN 14676 sind Rauchwarnmelder nach spätestens 10 Jahren gegen neue auszutauschen.

HINWEIS!

Die Alarmstummschaltung hat keine Funktion, wenn der

Rauchwarnmelder mit Prüfaerosol getestet wird.

RAUCHWARNMELDER Smoke Sensor 2.0

BETRIEBS- UND ALARMSIGNALE

Signalton	Rote Leuchtdiode
Kein Ton	Blinkt alle paar Minuten
Lauter Intervallton im 2 Sek.-Rhythmus	Blinkt alle 2 Sek.
Lauter Ton alle 43 Sek.	Blinkt alle 43 Sek. gleichzeitig zum Ton
Lauter Ton alle 43 Sek.	Blinkt alle 43 Sek. versetzt zum Ton
Kein Ton	Häufiges blinken

BEDIENUNGS- UND MONTAGEANLEITUNG

Funktion/ Bedeutung		Verhaltenshinweise
	Normaler Betriebszustand	Außer monatlichem Funktionstest kein Eingriff erforderlich
	Alarmzustand	Ruhig bleiben, angemessen und besonnen handeln. Falls Fluchtwege frei sind das Haus verlassen und Türen hinter sich schließen. Dann Feuerwehr alarmieren und ggf. gefährdete Personen warnen.
	Batterie schwach	Batterie wechseln wie unter „Auswechseln der Batterien“ beschrieben
	Verschmutzte Rauchkammer	Smoke Sensor 2.0 reinigen wie unter „Pflege“ beschrieben
	Keine Verbindung:1) Smoke Sensor 2.0 zu weit von Basisstation entfernt2) Smoke Sensor 2.0 nicht mit Basisstation verbunden	1) Smoke Sensor 2.0 näher bei Basisstation montieren2) Smoke Sensor 2.0 wie unter „Montage und Inbetriebnahme“ erklärt hinzufügen

RAUCHWARNMELDER Smoke Sensor 2.0

WARTUNG

In einigen Bundesländern sind gemäß ihrer Landesbauordnung (siehe z. B.

www.Rauchwarnmelder-lebensretter.de) die Haus- und Wohnungseigentümer für die Installations- und Funktionsfähigkeit von Rauchwarnmeldern verantwortlich.

Eine Wartung ist mindestens einmal monatlich durchzuführen und umfasst nach DIN 14676 eine Sichtprüfung und eine Funktions-/Alarmprüfung. Nach einer Abwesenheit von mehr als 30 Tagen ist die Durchführung eines Funktionstests zwingend erforderlich.

AUSTAUSCH

Tauschen Sie die Rauchwarnmelder nach einem Brand immer aus.

Tauschen Sie alle Rauchwarnmelder nach spätestens 10 Jahren aus.

Das empfohlene Austauschdatum befindet sich auf dem Typenschild neben dem Text „recommended date for replacement“ in der Schreibweise Monat/Jahr.

Der Melder ist vor Inbetriebnahme max. 2 Jahre lagerfähig.

PFLEGE

Reinigen Sie die Schlitze des Rauchwarnmelders (an der Seite) mit einem Staubsauger, entweder mit einer feinen Bürste oder einer geeigneten Spezialbürste. Nicht pusten.

Wischen Sie das Gerät mit einem feuchten Tuch oder einem Antistatiktuch ab.

Benutzen Sie keine Lösungsmittel und kein Mikrofasertuch.

Verwenden Sie nie ein trockenes Tuch: es besteht die Gefahr der statischen Aufladung.

BEDIENUNGS- UND MONTAGEANLEITUNG

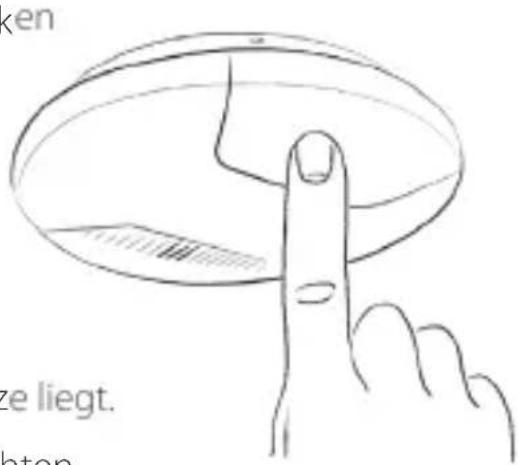

ALARMSTUMMSCHALTUNG

Im Alarmfall kann die Alarmstummschaltung durch Drücken des Melderkopfes aktiviert werden. Hierdurch bleibt der Rauchwarnmelder funktionsfähig, jedoch mit einer vorübergehend reduzierten Ansprechempfindlichkeit und einer vorübergehend erhöhten Ansprechgrenze.

Nach Aktivierung der Alarmstummschaltung verstummt der Melder nur, wenn die Rauchkonzentration in der Rauchkammer unterhalb der so erhöhten Ansprechgrenze liegt.

Liegt die Rauchkonzentration noch oberhalb der so erhöhten Ansprechgrenze, funktioniert die Alarmstummschaltung nicht und der laute Signalton ertönt weiter.

Nach ca. 10 Minuten kehrt der Rauchwarnmelder in den Normalbetrieb mit der normalen Ansprechempfindlichkeit zurück.

Die Alarmstummfunktion kann nicht manuell deaktiviert werden.

en ze liegt. hton

RAUCHWARNMELDER Smoke Sensor 2.0

AUSWECHSELN DER BATTERIE (CR123A 3V)

Ihr Rauchwarnmelder Smoke Sensor 2.0 gibt alle 43 Sekunden einen lauten Piepton von sich, wenn die Batterie schwach ist. Sie müssen dann sofort die Batterie wechseln, und zwar wie folgt:

1. Trennen Sie den Rauchwarnmelder von seiner Befestigung (gegen den Uhrzeigersinn drehen).
2. Entfernen Sie die leere Batterie.
3. Achten Sie beim Einlegen der Batterie darauf den Plus- und Minuspol richtig zu verbinden.
4. Befestigen Sie den Rauchwarnmelder an seinem Boden, indem Sie ihn im Uhrzeigersinn drehen, bis er einrastet.
5. Überprüfen Sie das einwandfreie Funktionieren des Smoke Sensor 2.0.

Benutzen Sie niemals wiederaufladbare Akkus.
