MANUAL DE USUARIO Smoke Pack ONE X GIGASET

1. Coloque las pilas

2. Utilice la app Gigaset elements para la puesta en funcionamiento

3. Abra la aplicación

4. Haga clic en "Elements"
5. Pulse añadir "+" y seleccione "humo"

Después, ejecute el asistente para la instalación

1. Fije el dispositivo Smoke Sensor 2.0 en el techo

Más información en las páginas siguientes

INSTRUCCIONES DE MANEJO Y MONTAJE

CONTENIDO

Información general 114

Lugar de montaje 115

Recomendaciones de seguridad 117

Montaje y puesta en funcionamiento 123

Prueba de funcionamiento y alarma 127

Señales de funcionamiento y alarma 128

Mantenimiento y cuidados 130

Silenciar la alarma 131

DETECTOR DE HUMO Smoke Sensor 2.0

INFORMACIÓN GENERAL

El detector de humo le avisará a tiempo y de forma fiable en caso de detectar el humo de un incendio, dándole tiempo a usted y a su familia para ponerse a salvo.

Esto es especialmente importante durante la noche, ya que mientras dormimos, no somos capaces de detectar el olor del humo y estamos expuestos, por tanto, a los gases tóxicos que se generan durante los incendios.

Durante esta fase, el detector de humo le proporciona una ventaja inicial para abandonar la estancia sin correr riesgos.

La experiencia ha demostrado que los detectores de humo salvan vidas.

Para que así sea, por favor, tenga en cuenta nuestras indicaciones para el uso correcto del producto.

Además del detector de humo y su base, el equipo incluye este manual de instrucciones, un folleto con indicaciones importantes, dos baterías intercambiables y tornillos para fijar el detector.

INSTRUCCIONES DE MANEJO Y MONTAJE

LUGAR DE MONTAJE

El detector de humo se instala en el techo de las distintas estancias. Para que el dispositivo funcione con la máxima capacidad de detección, debe instalarse en el centro de las mismas.

Como protección mínima, deben instalarse detectores de humo en los dormitorios, habitaciones de juegos y pasillos o corredores, a fin de despertarle si se activa la alarma durante la noche.

Para proteger viviendas de varias plantas se recomienda la instalación de al menos un sensor en los pasillos o zonas comunes de cada planta.

Tenga en cuenta que el alcance máximo con respecto a la base es de 50 metros (en interiores).

Cocina Salón Baño

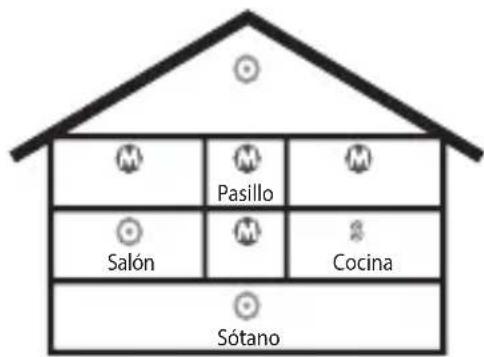

Apartamento de varias habitaciones

M Pasillo M Salón M Cocina Sótano

Casa

M = PROTECCIÓN MÍNIMA RECOMENDADA

© = PROTECCIÓN ÓPTIMA

S = PROTECCIÓN ESPECIAL

DETECTOR DE HUMO Smoke Sensor 2.0

LUGAR DE MONTAJE PARA TECHOS INCLINADOS

10 cm 90 cm

EN TECHOS O TEJADOS INCLINADOS A DOS AGUAS

En caso de instalación en tejados inclinados a dos aguas, o en habitaciones con techo abuhardillado, los detectores de humo deben ubicarse al menos 10 cm por debajo del punto más alto en vertical, y a un máximo de 90 cm de distancia del punto más alto en horizontal.

Esta norma se aplica también si se instalan varios detectores en una habitación. Ubique cada uno de los detectores dejando una distancia apropiada entre ellos.

60 cm

MONTAJE EN TECHO HORIZONTAL

Para el montaje en el techo, debe mantenerse una distancia de al menos 20 cm con respecto a la pared y objetos y de 60 cm con respecto a esquinas.

10 cm 60 cm

TECHO INCLINADO

Si la habitación tiene un techo con una inclinación de más de 7 grados (que correspondería a una diferencia de altura de unos 50 cm en 4 m), los detectores de humo deben colocarse en la parte más alta del techo.

INSTRUCCIONES DE MANEJO Y MONTAJE

RECOMENDACIONES DE SEGURIDAD - TENGA EN CUENTA LO SIGUIENTE

Lea las indicaciones de seguridad y el manual de instrucciones antes del uso.

El detector de humo se suministra con dos baterías intercambiables.

No se necesitan acumuladores ni fuentes de alimentación para el suministro eléctrico. Introduzca únicamente las baterías proporcionadas (batería de 3 V y de 9 V).

Las baterías que presenten daños visibles deberán sustituirse.

DISPOSITIVOS MÉDICOS

Pueden provocar anomalías en el funcionamiento de equipos médicos. Tenga en cuenta el equipamiento técnico del entorno, p. ej., si se encuentra en una consulta médica

Si utiliza dispositivos médicos (p. ej., un marcapasos), consulte antes al fabricante del mismo hasta qué punto el dispositivo es resistente a energías externas de alta frecuencia.

DETECTOR DE HUMO Smoke Sensor 2.0

RECOMENDACIONES DE SEGURIDAD - TENGA EN CUENTA LO SIGUIENTE

> 50cm

SEÑAL ACÚSTICA DE ADVERTENCIA

Durante las pruebas de funcionamiento se emite un sonido intenso y estridente (al presionar el cabezal del detector).

Mantenga sus oídos a una distancia mínima de 50 cm con respecto al detector.

No está permitido cubrir con pintura los detectores de humo.

El montaje en techos a dos aguas solo está permitido si se realiza de acuerdo con lo indicado en "Lugar de montaje para techos inclinados".

INSTRUCCIONES DE MANEJO Y MONTAJE

RECOMENDACIONES DE SEGURIDAD - TENGA EN CUENTA LO SIGUIENTE

< 50 cm >

DISTANCIA RESPECTO A LUCES

Mantenga una separación de al menos 50 cm entre las lámparas y el lugar de montaje.

indoor

SOLO PARA USO EN INTERIORES

Solo está permitido utilizar el detector de humo en espacios interiores.

i

Especialmente durante el sueño, las personas tienen una percepción reducida de incendios y humos de incendios. Los detectores de humo avisan a tiempo, lo que permite una reacción rápida.

Los detectores de humo no ofrecen protección alguna contra daños materiales.

DETECTOR DE HUMO Smoke Sensor 2.0

RECOMENDACIONES DE SEGURIDAD - TENGA EN CUENTA LO SIGUIENTE

No utilice el aparato en entornos expuestos a peligro de explosión, p. ej., en talleres de pintura.

INDICACIÓN

Recomendamos limpiar el Smoke Sensor 2.0 con mayor frecuencia si lo utiliza en lugares especialmente polvorientos como, por ejemplo, áticos, despensas, sótanos o garajes.

Los acumuladores y las pilas no deben tirarse a la basura convencional.

Tenga en cuenta las normativas locales sobre la eliminación de residuos, que puede consultar en su ayuntamiento. Deseche las pilas y baterías siempre siguiendo las normas y en los lugares habilitados en puntos de recogida y tiendas especializadas.

INSTRUCCIONES DE MANEJO Y MONTAJE

RECOMENDACIONES DE SEGURIDAD - TENGA EN CUENTA LO SIGUIENTE

Los dispositivos eléctricos y electrónicos no deben eliminarse junto con los residuos domésticos, sino en los puntos de recogida oficiales previstos para ello.

Si un producto incluye este símbolo (contenedor tachado), significa que dicho producto deberá desecharse conforme establece la Directiva europea 2012/19/UE.

La eliminación adecuada y la recogida separada de los aparatos viejos favorecen la prevención de graves daños ambientales y para la salud. Estos son requisitos previos para la reutilización y el reciclado de dispositivos eléctricos y electrónicos usados.

El Ayuntamiento o el servicio de recogida de residuos le proporcionarán información sobre la eliminación de los dispositivos que desee desechar.

DETECTOR DE HUMO Smoke Sensor 2.0

NO ESTÁ PERMITIDO INSTALAR EL DETECTOR DE HUMO EN LOS LUGARES SIGUIENTES

ALEJAR DEL VAPOR DE AGUA

Estancias con riesgo de condensación y/o donde se produzcan grandes cantidades de vapor de agua en condiciones normales (p. ej., cocina, baño/WC)

Estancias con temperaturas por debajo de los 0°C o por encima de los +50°C

Cerca de conductos de ventilación (p. ej., de aparatos de aire acondicionado o de recirculación del aire)

INSTRUCCIONES DE MANEJO Y MONTAJE

1. Introduzca las baterías. Preste atención a la polaridad.

- Al introducir la batería CR123A de 3 V, el detector de humo cambia al estado de registro

1. Registre el dispositivo Smoke Sensor 2.0 en su estación base.

• Coloque el detector de humo cerca de su base
• Abra la app Gigaset elements
- En la app, haga clic en "Elements" y pulse añadir "+" y seleccione "humo".

Siga las instrucciones de la pantalla

- Una vez registrado el dispositivo Smoke Sensor 2.0 en la aplicación Gigaset elements se mostrará en la vista general de la app

Seleccionar un dispositivo GAGASE? Base encurs narmosato GO Box campos-intelligente home Ceros senses

DETECTOR DE HUMO Smoke Sensor 2.0

1. Determine el lugar adecuado para instalar Smoke Sensor 2.0:

2. Dentro del alcance de la base (máx. 50 m).

3. Lo más centrado posible en la estancia y a una distancia mínima de 50 cm de los cables eléctricos.

4. Mantenga una separación mínima de 50 cm con respecto a paredes y lámparas.

5. Evite que el polvo que se desprende al realizar los taladros de fijación ensucien al dispositivo Smoke Sensor 2.0.

INSTRUCCIONES DE MANEJO Y MONTAJE

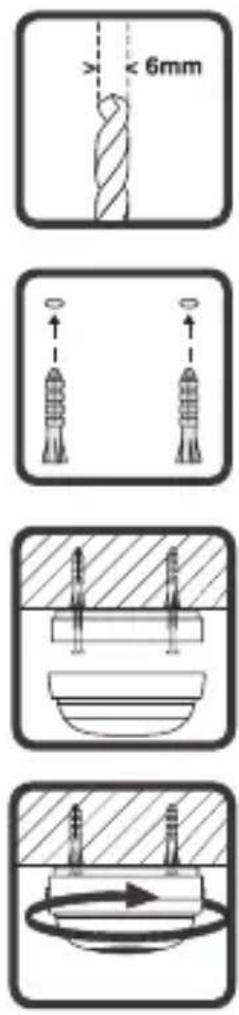

1. Realice dos perforaciones en el techo con una broca de 6 mm.

- Puede utilizar la parte inferior/base del detector de humo como plantilla.

1. Introduzca los tacos en los orificios taladrados.

2. Fije al techo la base del detector con los tornillos suministrados.

3. Coloque el cabezal del detector en la parte interior y bloquéelo girando en sentido horario.

4. El detector de humo está equipado con un dispositivo de seguridad que evita que se bloquee cuando no hay ninguna batería insertada.

DETECTOR DE HUMO Smoke Sensor 2.0

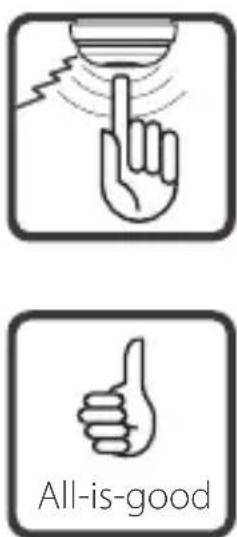

1. Realice una prueba de funcionamiento. Para ello, presione el cabezal del detector durante al menos 3 segundos.

2. Si se produce una fuerte señal acústica, la prueba de funcionamiento ha finalizado con éxito y el detector de humo funciona correctamente.

Tras insertar la batería de 3 V, su detector de humo se encontrará en estado de registro. Si se extrae la batería y se vuelve a insertar, el proceso de registro comienza desde el principio.

Véase el apartado "Recomendaciones de seguridad - Tenga en cuenta lo siguiente"

INSTRUCCIONES DE MANEJO Y MONTAJE

1. Realice una comprobación visual del detector de humo.

Para ello, compruebe:

• La presencia del detector de humo
- Si las aberturas de entrada de humo presentan suciedad importante (polvo, pintura)
- Si el detector de humo muestra daños mecánicos.

En caso de que se observen daños, el detector de humo debe ser sustituido inmediatamente.

1. Realice una prueba de funcionamiento de la siguiente manera: presione el cabezal del detector durante al menos 3 segundos. Si la prueba finaliza con éxito, sonará la señal acústica.

El detector de humo funciona correctamente.

1. Según la norma DIN 14676, los detectores de humo deben cambiarse por uno nuevo cada 10 años como máximo.

INDICACIÓN

El silencio de la alarma no funciona cuando se comprueba el detector de humo con el aerosol de prueba.

DETECTOR DE HUMO Smoke Sensor 2.0

Señal acústica	LED rojo
Ningún sonido	Parpadea cada pocos minutos
Sonido fuerte intermitente en intervalos de 2 segundos	Parpadea cada 2 segundos
Sonido fuerte cada 43 segundos Parpadea cada 43 segundos al mismo tiempo que el tono
Sonido fuerte cada 43 segundos Parpadea cada 43 segundos más tarde que el tono
Ningún sonido Parpadeo frecuente

INSTRUCCIONES DE MANEJO Y MONTAJE

Función/Significado	Notas de uso
Estado de funcionamiento normal	No es necesario realizar ninguna intervención aparte de la prueba mensual de funcionamiento
Estado de alarma	Mantener la calma, actuar con prudencia.En caso de que haya vías de evacuación libres, abandonar la casa y cerrar la puerta al salir.A continuación, avisar a los bomberos y, en caso necesario, advertir a las personas en peligro.
Batería baja Cambiar la batería como se describe en "Cambio de las baterías"
Cámara de humo sucia Limpiar S	Smoke Sensor 2.0 como se describe en "Cuidados"
Sin conexión:1) Smoke Sensor 2.0demasiado lejos de la estación base2) Smoke Sensor 2.0no conectado con la estación base	Montar Smoke Sensor 2.0 más cerca de la estación baseAñadir Smoke Sensor 2.0 como se explica en "Montaje y puesta en funcionamiento"

DETECTOR DE HUMO Smoke Sensor 2.0

MANTENIMIENTO

El mantenimiento debe llevarse a cabo como mínimo una vez al mes y, de acuerdo con la norma DIN 14676, este incluye una comprobación visual y prueba de funcionamiento y de la alarma. Después de una ausencia superior a 30 días, es obligatorio realizar una prueba de funcionamiento.

SUSTITUCIÓN

Sustituya los detectores de humo siempre después de un incendio.

Sustituya los detectores de humo en un plazo máximo de 10 años.

La fecha de sustitución recomendada se encuentra en la placa de características, junto al texto "recommended date for replacement", en el formato mes/año.

Antes de la puesta en funcionamiento, el detector puede almacenarse durante 2 años como máximo.

CUIDADOS

Limpie las ranuras del detector de humo (en el lateral) con un aspirador, bien con un cepillo fino o con un cepillo especial adecuado. No soplar.

Limpie el dispositivo con un paño húmedo o un paño antiestático.

No utilice disolventes ni paños de microfibra.

No utilice en ningún caso un paño seco, porque existe peligro de que se forme carga estática.

INSTRUCCIONES DE MANEJO Y MONTAJE

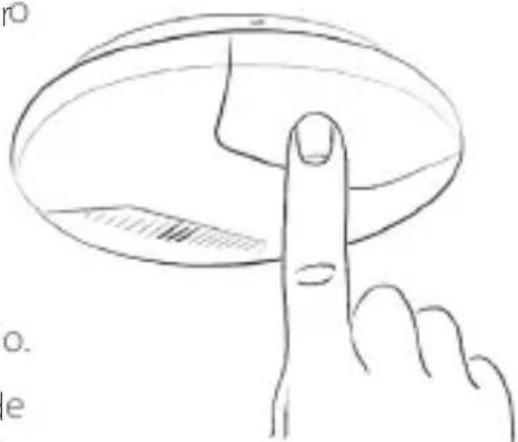

SILENCIAR LA ALARMA

En caso de alarma, esta puede silenciarse presionando el del detector. El detector de humo sigue funcionando, pero con una sensibilidad de activación temporalmente reducida y un límite de activación temporalmente más alto.

Después de silenciar la alarma, el detector solo se silencia si la concentración de humo en la cámara de humo está por debajo del límite de activación aumentado.

Si la concentración de humo está por encima del límite de activación aumentado, no se silencia y la señal acústica sigue sonando.

Tras aprox. 10 minutos, el detector de humo vuelve al modo de funcionamiento normal con la sensibilidad de activación normal.

La función de silenciar no se puede desactivar manualmente.

DETECTOR DE HUMO Smoke Sensor 2.0

CAMBIO DE LAS BATERÍAS (CR123A 3 V)

Su detector de humo Smoke Sensor 2.0 emite un pitido en volumen alto cada 43 segundos si la batería está baja. Debe cambiar la batería inmediatamente como sigue:

1. Retire el detector de humo del soporte (girar en sentido antihorario).
2. Retire la batería gastada.
3. Al colocar la batería, preste atención a que la polaridad sea la correcta.
4. Fije el detector de humo en su base, girando en sentido horario hasta que encaje.
5. Compruebe que Smoke Sensor 2.0 funciona correctamente.

No utilice nunca baterías recargables.

Smoke Sensor 2.0

Gigaset Communications GmbH

Issued by

Gigaset Communications GmbH

Frankenstr. 2a, D-46395 Bocholt

© Gigaset Communications GmbH 2021
