GEBRUIKSAANWIJZING EVC900 AVer

Inhoud van de verpakking

1. Hoofsystem

5.Netadapter

1. Camera

2. Microfoon

1. Afstandsbediening

1. DVI-HDMI-adapter

1. Mini Din 8-pins microfoonkabel

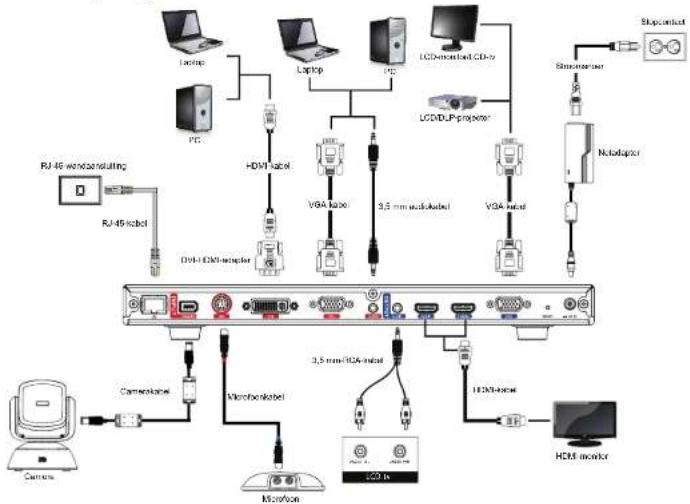

Aansluitingsdlagram

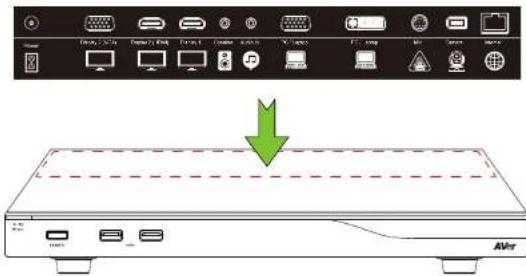

Bren het paneelabel aan op het hoofsystem, zodat gebruikers alle kabels eenvoudig aan de voorkant hunnen aan-/afkopelen.

Installatiewizard

Bij het eerste gebruik van het AVer EVC-systeme, leidt de installmentwizard je stap voor stap door de configuratie van het EVC-systeme. Nadat de wizard is afgerond, kan het EVC-systeme in gebruik worden genommen.

1. Sluit het EVC-syteme goed aan en schakel de stroom in. Nadat het EVC-syteme is gestart, worden het wizardschem weergegeven.
2. Taal: Selecteer de taal van het EVC-sytem. Druk op

om de keuzelijst uit te klappen. Gebruik de knuppen
of m de selectie te verplaatsen en druk op
om de selectie te bevestigen.

1. Druk na selecie op om maar de optie "Volgende" te gaan en druk op om maar de volgende stap te gaan.
2. Volg de instructies om de instelleningen te voltooien.
3. Klik op "Voltooien" om de installationwizard te voltooien en\ aar het startmenu te gaan.
4. Druk op op de afstandsbedieling om een gesprek te starten.

Netwerksnelstartgids

Standard IP-adres: 192.168.0.1.

Wijzig aan het begin het IP-adres van het EVC-sytem.

Er zijn drie mogelijk configuratiescenario's voor de meeste videoconferentiegebruikers:

1. Configuratie met openbaar IP-adres (buiten firewall).
2. Configuratie met privé IP-adres (achter firewall met port forwarding). Zle onderstaende titreel "EVC H.323 poortgebruik voor firewallconfiguraie" voor configuratie van port forwarding op de firewall.
3. H.460 galekeeper met firewall traversal. Zie onderstaande label "EVC H.323 poortgebruik voor firewalconfiguratie" voor configuratie van port forwarding op de firewall.

EVC H.323 poortgebruik voor firewalconfiguration

(Stel de volgende poorten in voor port for warding op de firewall voordat de EVC wordt geinstaarde)

Poort Functie Type
1719	Gatekeeper
1720	H.323-gesprek
30000 - 30299	Aansturing en media voor audio, video, content en data/FECC-signalen en aansturing voor audio, gesprek, video en data/FECC	TCP en UDP
80	http-interface (WebTool)
23	Telnet
5060 SIP TCP en UDP

Scenario 1 - Configuratie met openbaar IP-adres (buiten firewall)

De EVC is recklstreeks verbonden met het internet.

1. Druk op de afstandsbediening op "Home"->

stelingen".

2.Druk oV -9Netwerk

1. Druk op "LAN-configatie".
2. Kies in de keuzelijst "IP-adres verwrijgen' voor Statisch IP-adres" of "PPPoE".

Statisch IP-adres: Voer het "IP-adres", "Subnetmasker" en "Standaard gateway" in.

PPPoE: Voer de PPPoE-Gebruikersnaam" en "Wachtwoord" in.

1. Selecteer Toepassen en druk op (Enter).
2. Druk op "Home" op de afstandsbediening om terug te gaan maar het startmenu.
3. Druk op de oproepknop op uw afstandsbediening en u bentkaar voor uw eerste gesprek.

Scenario 2 -Configuration met privé IP-adres (achter firewall met port forwarding)

De EVC is verbonden met het internet via een firewall.

Internet

1. Druk op de afstandsbediening op "Home"->

stellingen".

1. Dnuk on - > netwerk

3.Druk op "LAN-configatie".
4. Kies in de keuzelijst "IP-adres verkrijgen" voor Statisch IP-adres".
5. Voer het "IP-adres", "Subnetmasker" en "Standaard gateway" in.
6. Selecteer "Toepassen" en druk op (Enter).
7. Druk op (Terug) op de aflandsbedianing om hier vorige menu te gaan. (Als u H.323 ALG heb ingeschakeid, ga dan verder bij stap 10).
8. Ga opdezelfede paginaaar "Firewall"en druk op (Enter).
9. Selecteer "AAN" bij NAT-configuratie en voer het IP-adres
in in het veld "Openbaar NAT-adres (WAN)".
10. Druk op de "Home"-knop op de afstandsbediening om\ haar het startmenu te gaan.
11. Druk op de oproepknop op de afstandsbediening en u bent klaar voor uw eerste gesprek.

Scenario 3-H.460 gatekeeper met firewall traversal

De EVC is verbonden met het internet via een firewall en u hebt een gatekeeper buiten de firewall.

EVC

Firewall

Gatekeeper

Internet

1. Druk op de afstandsbediening op "Home"->

stellingen*.

2.Druk og 4etwerk".

1. Druk op "LAN-configuratie"
2. Kies in de keuzelijst "IP-adres verknijgen" voor Statisch IP-adres".
3. Voer het "IP-adres", "Subnetmasker" en "Standaard gateway" in.
4. Selecteer "Toepassen" en druk op (
5. Ga opdezelfede paginaaar "Gatekeeper"en druk op (Enter).
6. Voer het IP-adres in van de galekeeper in het veld "IP-adres galekeeper" en selecteer het keuzevakje "Galekeeper gebruiken".
7. Schakel de optie "H.460 firewall traversal inschakelen" in.
8. Druk op de "Home"-knop op de afstandsbedieten om maar het startmenu te gaan.
9. Druk op de oproepknop op de afstandsbedlening en u bent klaar voor uw eerste gesprek.

Problemen oplossen

1. Zorg dat het standard IP-adres is gewijzigd. Het standard IP-adres is 192.168.0.1. Om ervoor te zorgen dat dit geen conflict oplevert met andere apparaten op hetzelfde LAN-network,要去 het IP-adres aan het begin worden gewijzigd.

2. Videoconferentieoproep is gestart, maar er is geen beeld of spreak.

3. Als u verbinding maar met een AVer EVC met firewall, zorg dan dat de port forwarding juist is ingesteld. Zorg voor een non-H.323 ALG firewall dat de NAT-configatie en WAN-IP-adres op het AVer EVC-systemelijk zijn uitgevoerd.
   Wij raden een vast openaar IP-adres aan voor het AVer EVC-sytem. Een dynamisch openaar IP-adres worden na verloop vanijd gewigzigd, alhankelijk van de internelprovider.

4. Er is een rouleringsprobleem als twee AVer EVC-systemen worden geinstalleerd die een openbaar IP-adres delen.

5. Er kan geen verbinding worden gemaakt mel andere videoconferentiesystemen.

6. Controller of het juiste IP-adres is gebeld.
   Zorg dat de stroom van het apparaat op de andere locatie is ingeschakeld.

7. Controller of firewall inkomend verkeer blokkeert van de andere locatie.

Controleer of de andere locatie de videoconferenteoproep weigert.

1. Het OSD wordt Niet weergegeven.

2. Controller of de kabel juist is aangesloten.
   Zorg dat het systeme en het scherm goed+zijn aangesloten en start dan het systeme opnieuw. (Het scherm moet ingeschakeld zijn voordat het systeme opnieuw wordt gestart.)
   Druk op de knop "Dual" op de afstandsbediening (Ingedrukt houden tot het OSD-menu woertweergegeven.)

3. WebTool kan nicht worden geopend in IE 9 en IE 10.

Klik op (Opties) in IE.
Selecteer F12-ontwikkelhulpprogramma's
Wijzig de Documentmodus maar Internet Explorer 9.
Schakel intranetitesuit in Compatibiliteitsweergave. Ga hier "Opties" "Instelingen voor compatibiliteitsweergave".
Deselecteer het keuzevajke "Intranetsites met de compatibiliteitssweergave weergeven" en klik op "Sluiten".

^ 念 Ga voor meer informatie en om de EVC-gebruikershandleiding te downloaden maar onder万名 website http://www.aver.com.
