Producttype	Luidsprekerstatief
Merk	K&M
Model	AC 6001 Flex
Materiaal voet	Staal met poedercoating zwart of wit
Materiaal buizen	Staal, poedercoating
Maximaal draagvermogen	1,2 kg
Minimale hoogte	795 mm
Maximale hoogte	1195 mm
Aantal hoogteposities	8
Stapgrootte	50 mm
Afmetingen (L x B)	220 x 240 mm
Gewicht per stuk	4,6 kg
Gewicht per paar	9,2 kg
Verpakkingsafmetingen	850 x 245 x 80 mm
Compatibele luidsprekers	Teufel EFFEKT en CS 25 FCR Mk3
Meegeleverde accessoires	2 klembouten, 4 inbusschroeven M6 x 20 mm, 2 spanmoeren, 2 verbindingsplaten, 1 sluitring, 1 sleutel SW10/13
Veiligheidsinstructies	Plaats op een vlakke ondergrond, stevig vastschroeven, de buis vasthouden tijdens het afstellen, op kantelen letten
Onderhoud	Regelmatige controle van het aandraaien van de schroeven
Reiniging	Licht vochtige doek, vermijd chloorhoudende of schurende producten
Repareerbaarheid	Neem contact op met de fabrikant via www.k-m.de voor ontbrekende onderdelen of reparaties

Veelgestelde vragen - AC 6001 Flex K&M

Hoe monteer ik het statief AC 6001 Flex?

Pak het artikel uit en controleer of het niet beschadigd is. Monteer het statief door de kabel in de buizen te schuiven, bevestig vervolgens de verbindingsplaat en de voet met de meegeleverde schroeven. Gebruik de sleutel SW10/13 voor een maximaal koppel van 8 Nm.

Welke luidsprekers zijn compatibel?

Dit statief is ontworpen voor de luidsprekers Teufel EFFEKT en CS 25 FCR Mk3. Andere compatibele luidsprekers kunnen worden gebruikt, maar de maximale belasting mag niet hoger zijn dan 1,2 kg.

Hoe stel ik de hoogte af?

Draai de klembout los door hem te draaien, houd de verlengbuis met één hand vast en stel de gewenste hoogte in uit de 8 posities (stap van 50 mm). Draai de klembout stevig met de hand aan, en controleer of deze in een gat van de buis valt.

Wat is het maximale draagvermogen?

Het maximale draagvermogen is 1,2 kg. Overschrijd deze limiet nooit om kantelen of schade te voorkomen.

Hoe reinig ik het statief?

Gebruik een licht vochtige doek om de oppervlakken te reinigen. Gebruik geen reinigingsmiddelen die chloor of schurende stoffen bevatten, omdat deze de coating kunnen beschadigen.

Wat te doen als de voet niet aan de basisbuis past?

Controleer de montageveiligheid: de basisbuis en de verbindingsplaat hebben verschillende afstandslengtes. Zorg ervoor dat ze correct uitgelijnd zijn (de componenten passen gemakkelijk in elkaar in de juiste positie).

Hoe bevestig ik de luidspreker op het statief?

Steek de klembout in het gat van de verlengbuis, draai de moer erop zonder aan te draaien. Hang de luidspreker met zijn keyhole-opening over de bout en draai de moer met de hand vast. Gebruik de juiste boorgat (1 voor EFFEKT, 2 voor CS 25 FCR Mk3).

Het statief wiebelt, wat te doen?

Controleer het oppervlak: het moet vlak en stevig zijn. Controleer het aandraaien van de schroeven tussen de voet en de basisbuis en draai ze zo nodig aan. Zorg ervoor dat de luidspreker stevig is bevestigd.

Waar vind ik reserveonderdelen?

Neem contact op met de fabrikant via de website www.k-m.de of telefonisch op +49 9342/8060. Gebruik alleen originele onderdelen om de veiligheid te garanderen.

Hoe berg ik het statief op?

Bewaar het statief op een droge plaats. Demonteer indien nodig en recycle de onderdelen volgens de lokale regelgeving (metaal, plastic, karton).

GEBRUIKSAANWIJZING AC 6001 Flex K&M

Het luidspreker-statief is geschikt voor de opname van de Teufel-luidsprekers EFFEKT en CS 25 FCR Mk3. Met dit statief kan de luidspreker veilig opgenomen en vrij in de ruimte geplaatst worden. De hoogte kan in 8 posities, in 50 mm-stappen van 795 tot 1195 mm worden ingesteld.

Voorspelbaar verkeerd gebruik

Tijdens het gebruik mogen de klem- en verstelschroeven niet geopend worden.

Algemeen

▶ Het luidspreker-statief moet op een vlakke en draagkrachtige ondergrond worden neergezet.
▶ De luidspreker moet stevig op het statief vastgeschroefd zijn.
▶ Bij het instellen van de hoogte c.q. openen van de klemschroef moet de verlengbuis met één hand geborgd respectievelijk vastgehouden worden.
Bij het plaatsen of verplaatsen alsmede bij het verstellen van de hoogte met gemonteerde luidspreker is extra voorzichtigheid geboden, om onverwacht stoten tegen de luidspreker c.q. het statief te voorkomen.
▶ De klemschroef van de hoogteverstelling moet in een boring in de verlengbuis verdwijnen.
▶ Door het omvallen van het luidspreker-statief kan persoonlijk letsel en materiële schade ontstaan.
▶ De gebruiker moet lichamelijk en professioneel geschikt zijn.
▶ De gebruiksinformatie is bestanddeel van het artikel en dient voor de levensduur ervan te worden bewaard c.q. aan iedere daaropvolgende eigenaar of gebruiker te worden doorgegeven.

Garantie

Er wordt geen garantie overgenomen voor schade die is ontstaan door:

Niet-inachtneming van de gebruiksinformatie en de algemene veiligheids- en montage-instructies.
▶ Ongeschikt of oneigenlijk gebruik.
▶ Verkeerde installatie c.q. inbedrijfstelling door de koper of derden.
▶ Natuurlijke slijtage.
▶ Nalatige omgang.
▶ Ondeskundige wijzigingen c.q. reparatiewerkzaamheden door kopers of derden.
▶ Inwerking van onderdelen van onbekende oorsprong.
▶ Gebruik van niet-originele reserveonderdelen.

Wijzigingen, aan- en ombouwingen die de veiligheid nadelig kunnen beïnvloeden, zijn zonder goedkeuring van de fabrikant verboden.

Technische gegevens

Materiaal	Sokkel, verbindingsplaat, basispijp, verlengbuis:staal, gepoe-dercoat zwart of witZeskantbout, klembout, klemschroef, U-schijf: staal verzinktKlemmoer: kunststof, staal verzinktGeleidebakken: kunststof, zwartRubber pad: caoutchouc
Draagvermogen	Teufel EFFEKT en CS 25 FCR Mk3, max. 1,2 kg
Afmetingen (b) 220 x (d) 240 x (h) 795 - 1195 mm
Verstelling	Hoogte van vloer tot bovenrand statief, 795 – 1195 mm,in 8 stappen van 50 mm
Verpakking (b) 850 x (d) 245 x (h) 80 mm
Gewicht Per stuk	4,6 kg, paar 9,2 kg

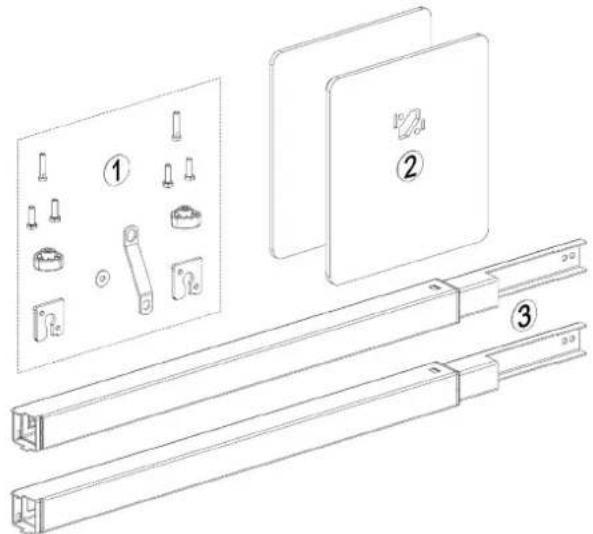

Montage

1.) Uitpakken en artikel op beschadiging en volledigheid controleren

3 2x basispijp en verlengbuis

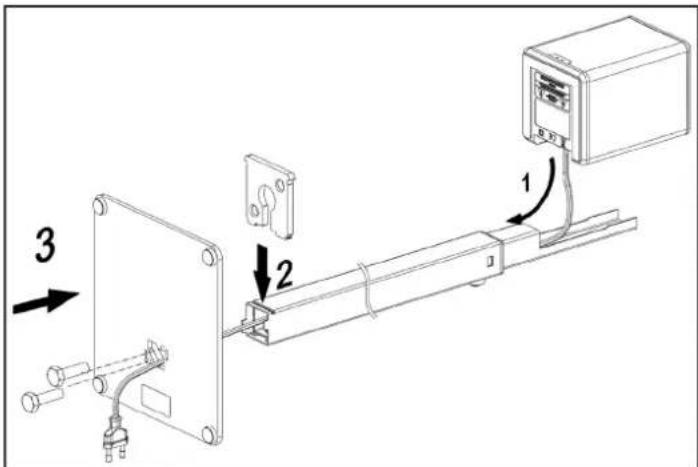

2.) Statief met kabelgebonden luidspreker monteren

1 De kabel van boven door de verleng-buis, basispijp en de sokkel schuiven. 2 De verbindingsplaat in de daarvoor voorziene uitsparing schuiven. De verbindingsplaat moet vlak met de basispijp afsluiten.

OPMERKING: zowel de verbindingsplaat alsook de basispijp zijn door verschillende verbindungselementlengtes tegen een verkeerde montage beveiligd. Bij de montage op de verbindungselementlengte letten. De componenten kunnen in de juiste positie eenvoudig ingevoegd worden.

3 De sokkel met de basispijp begrenzen en met de twee zeskantschroeven met de hand verschroeven. Het maximale aandraaimoment mag 8 Nm niet overschrijden.

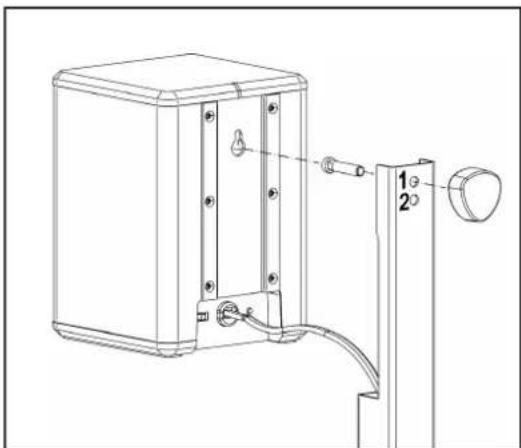

3.) Luidspreker op statief monteren

Klembout vanaf de voorkant door de opnameboring op de verlengbuis steken en met de klemmoer los verschroeven. Met behulp van de sleutelgat-opening op de luidspreker wordt deze op de klembout gehangen. Erop letten dat de klembout volledig in de sleutel-gat-opening verdwijnt. Klemmoer met de hand aan-draaien.

OPMERKING: Luidspreker EFFEKT boring 1 op de verlengbuis. Luidspreker CS 25 FCR Mk3 boring 2 op de verlengbuis.

!Door de verstelmogelijkheid bestaat pletgevaar tussen de componenten!

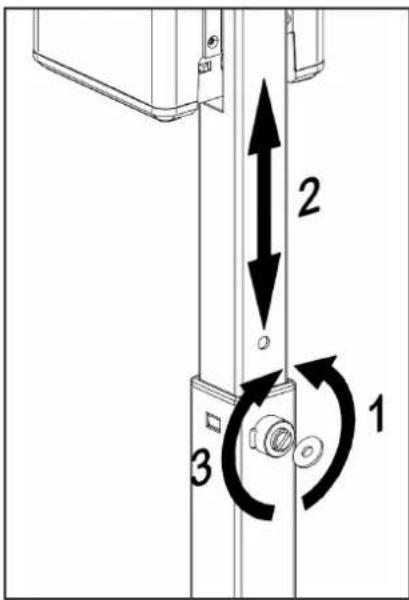

4.) De hoogte verstellen

1 2 3

√ Statief is correct opgebouwd.
√ Statief en luidspreker zijn stevig aan elkaar verschroefd.
√ Statief is op een vlakke en draagkrachtige ondergrond opgesteld.

OPMERKING: de verlengbuis moet bij het openen van de klemschroef worden vastgehouden.

De klemschroef, met de bijgevoegde sluitring of een passend gereedschap openen 1 en de gewenste hoogte instellen 2. Klemschroef weer met de hand aandraaien 3. Erop letten dat de klemschroef in de daarvoor voorziene boring op de verleng-buis verdwijnt.

Onderhoud, reiniging en reparatie

▶ Onderhoud: regelmatige controle op goed vastzitten van de schroefverbindingen.
▶ Reiniging: voor het reinigen van het luidspreker-statief een licht bevochtigde doek gebruiken. Geen chloorhoudende of schurende reinigingsmiddelen gebruiken. Deze kunnen schade aan het oppervlak en de lak veroorzaken.
▶ Repareren: vastgestelde schade meteen opheffen en luidspreker-statieven niet meer gebruiken. Reparatiewerkzaamheden mogen alleen uitgevoerd worden, wanneer u over de hiervoor noodzakelijke kennis beschikt. Neem bij ontbrekende onderdelen contact op met de fabrikant via www.k-m.de.

Storing en opsporing van fouten

Storing/oorzaak Controleren/opheffen
De sokkel kan niet met basispijp samengevoegd worden	• Montagebeveiliging c.q. verbindingselementlengtes op de basispijp in acht nemen.
De verbindingsplaat kan niet volledig in de basispijp gevoegd worden	• Montagebeveiliging c.q. verbindingselementlengte op verbindingsplaat in acht nemen.
Statief schommelt of staat instabiel	• Ondergrond en stavlak controleren.• Verschroeving tussen sokkel en basispijp controleren, eventueel natrekken.
Luidspreker zit niet vast of kan niet geklemd worden	• Voor de desbetreffende luidspreker de juiste opnamebo-ring gebruiken.• De klembout moet volledig in de sleutelgat-opening verdwijnen.• Klemmoer natrekken.
Ingestelde hoogte wordt niet na-geleefd, verlengbuis schuift automatisch in	• Controleren c.q. ervoor zorgen dat de klemschroef in een boring in de verlengbuis verdwenen is.

Opslag, verwijdering

Sla het luidsprekerstatief op een droge plaats op.

Breng uit elkaar gehaalde onderdelen naar de recycling:

▶ Alle componenten van metaal tot schroot verwerken.

▶ Breng alle componenten van kunststof, papier en karton naar de recycling.

▶ Sorteer alle andere componenten op materiaalsamenstelling en verwijder deze conform de plaatselijke bepalingen.
